MANUAL DE USUARIO Elite Tactical LMSS2 BUSHNELL

Gracias por comprar el nuevo catalejo Bushnell® Elite Tactical LMSS2. El LMSS2 (catalejo modular y ligero) es un catalejo de 60 mm de perfil bajo con un porcentaje de ampliación 5:1 (potencia 8 a 40) y con dos retículas diseñadas por Horus Vision®. Otras características importantes:

• El vidrio ED Prime con dispersión extrareducida ofrece una mejora espectacular en la corrección del color, con un nivel superior de contraste y resolución incluso en condiciones de poca luz.
• Sellado con junta tórica; resistente al agua y la niebla; chasis de aluminio robusto y ligero, construido con los mejores materiales y montado según los niveles de calidad más exigentes.
• Riel de montaje para accesorios confi gurable por el usuario (normativa Picatinny/Weaver).

Este manual le ayudará a optimizar su experiencia de visión explicándole cómo utilizar las características y controles del catalejo, así como los cuidados que precisa. Lea atentamente las instrucciones antes de usar su catalejo.

! DANGER

NO MIRE NUNCA DIRECTAMENTE AL SOL CON EL CATALEJO, PUEDE CAUSAR GRAVES DAÑOS A LA VISTA

ELITE TACTICAL H F E D C B A G I ST0940B01 500000 Made in Japan

GUÍADEREPUESTOS

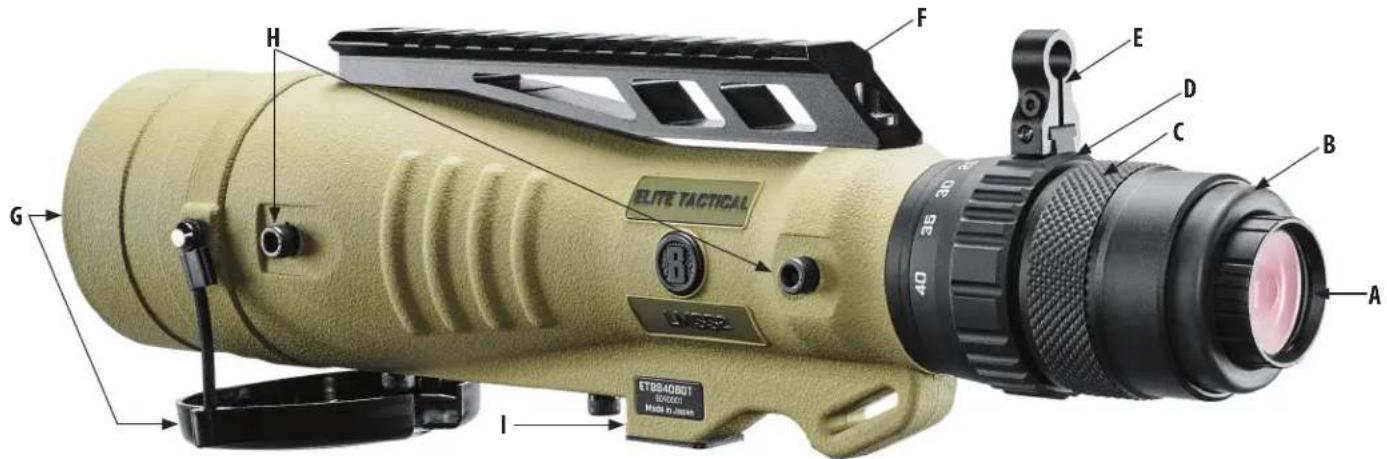

Ajuste dióptrico A Riel de montaje para accesorios F
Copa ocular giratoria B Lentes del objetivo con cubierta G
Anillo de enfoque C Accesorio opcional Ubicación del riel H
Esfera de zoom	D Base de montaje del trípode I
Palanca de accionamiento	E

MONTAJE DEL TRÍPODE

El catalejo Elite Tactical LMSS2 debe montarse en un trípode estable de primera calidad (no incluido) para garantizar un manejo seguro y una experiencia de visión sin vibraciones. Fije la base de montaje del catalejo (I) (rosca 1/4"-20) al tornillo de la plataforma del trípode, de modo que el catalejo quede firmemente sujeto y permita una visión equilibrada (ajuste el trípode como corresponda).

USO DEL OCULAR DE ZOOM Y ENFOQUE

Gire el anillo de enfoque (C) en cualquier dirección hasta que el objeto aparezca lo más nítido posible. Para reducir la necesidad de reajustar el enfoque al hacer zoom, ajuste el zoom a su potencia más alta y enfoque su objeto. Cuando vuelva a ajustar el zoom a potencias más bajas, ya no será tan necesario realizar el ajuste adicional del enfoque.

Gire la esfera de zoom (D) en el ocular para cambiar la potencia de aumento de menor a mayor. La palanca de accionamiento (E) ofrece un funcionamiento más rápido cuando es necesario cambiar el aumento deprisa (si es preciso, se puede quitar). Los ajustes de menor potencia proporcionarán una imagen más brillante con un campo de visión más amplio; las potencias más altas permiten observar detalles más pequeños en objetos más distantes. Nota: El ocular del catalejo no es intercambiable. No intente extraer el ocular del catalejo.

USO DE LA COPA OCULAR GIRATORIA Y EL AJUSTE DE DIOPTRÍAS

1. Gire la copa ocular de goma (B) en el sentido de las agujas del reloj para extraerlo del catalejo, a fin de dejar libre el acceso para el anillo dióptrico (A).
2. Si la retícula aparece borrosa, gire el anillo de ajuste dióptrico (A) mientras apunta el catalejo a una pared vacía o al cielo, a fi n de confi gurar la retícula de modo que usted pueda ver las imágenes con nitidez.
3. Gire hacia fuera la copa ocular de goma (sentido contrario a las aguas del reloj) y ajustela hasta que consiga una visión cómoda donde pueda ver toda la imagen (todo el campo de visión). Si utiliza gafas, es posible que le sea útil volver a retraerla.

Cuando termine, ya no tendrá que ajustar de nuevo las dioptrías del ocular y podrá extender de nuevo la copa ocular si lo desea. No utilice el ajuste de dioptrías del ocular para enfocar el objeto, solo la retícula. Si no puede ver el objeto con nitidez, utilice el anillo de enfoque.

RIEL DE MONTAJE PARA ACCESORIOS

El LMSS2 incluye un riel de montaje Picatinny/Weaver (F) para accesorios (miras de punto rojo, láseres, visión nocturna, iluminación, etc.). El riel se puede colocar en la parte superior del catalejo, a la derecha o a la izquierda, según prefiera el usuario. Solo tiene que retirar los dos tornillos cortos en la posición deseada y, a continuación, acoplar el riel con los dos tornillos largos (incluidos). Par a 12-15 lbf*in.

RETÍCULAS TÁCTICAS HORUS VISION®

El modelo ET884060H tiene una retícula Horus H322™ y el modelo ET884060T tiene una retícula Horus T4 (Tremor4™). La retícula H322 es una referencia paralela ideal para un tirador que utilice un rifle con las retículas Horus H58™ o H59™. La retícula T4 ofrece una referencia calibrada para rifles con retículas Horus Tremor2™ o Tremor3™. En la siguiente página puede ver imágenes de todas las retículas.

En la página web de Horus Vision encontrará los datos técnicos y las especificaciones más importantes de todas las retículas: https://horusvision.com.

A PRUEBA DE AGUA/NIEBLA

Que le pille un gran aguacero mientras lleva su catalejo ya no será un problema. Los catalejos Elite Tactical LMSS2 están fabricados y probados para resistir exposiciones al agua conforme a las normas IPX7. La protección contra la niebla se consigue con purga de gas argón que desplaza todo el aire interno, que puede contener humedad.

Todas las superficies exteriores de lente presentan nuestro nuevo revestimiento EXO Barrier™ (además del multicapa completo). Resumiendo, EXO Barrier es la mejor tecnología de revestimiento protector para lentes que Bushnell haya desarrollado hasta la fecha. La EXO Barrier, que se añade al final del proceso de revestimiento, se adhiere a la lente a nivel molecular y rellena los poros microscópicos del cristal. El resultado es un revestimiento ultraliso que repele agua, aceite, niebla, polvo y otros residuos, para que lluvia, nieve, huellas dactilares y polvo no se adhieran. La EXO Barrier está diseñada para durar: el revestimiento adherente no se pierde con el paso del tiempo ni con el uso y desgaste normales.

LIMPIEZA Y CUIDADO GENERAL

Las lentes del catalejo Elite Tactical LMSS2 tienen corrección múltiple total para lograr la máxima transmisión de luz. Al igual que con cualquier producto óptico de corrección múltiple, se debe tener especial cuidado al limpiar las lentes. Siga estos consejos para una limpieza adecuada de las lentes:

• Sople cualquier polvo o suciedad que haya en la lente (o use un cepillo suave para lentes).
• Para eliminar la suciedad o las huellas de dedos, limpielo con el paño de microfibra lavable, frotando con un movimiento circular. Si utiliza un paño áspero o frota demasiado, puede arañar la superficie de la lente y, tal vez, causar un daño permanente. El paño de microfibra lavable que se suministra es idóneo para la limpieza habitual de sus productos ópticos. Simplemente eche el aliento sobre la lente para humedecerla y frótela suavemente con el paño de microfibra.
• Para realizar una limpieza más a fondo, se puede usar papel para lentes fotográficas y alcohol isopropílico o fluido de limpieza de lentes fotográficas. Aplique siempre el líquido al paño de limpieza, nunca directamente sobre la lente.

No desmonte nunca el catalejo. Los intentos de mantenimiento no autorizados pueden producir daños irreparables, lo que a su vez anula la garantía.

H322 y Tremor4 son marcas comerciales de Horus Vision Reticle Technologies

Especificaciones técnicas

N.° de referencia	Rango de aumento	Diámetro del objetivo	Retícula	Campo de visión ft@100yds / m@100m	Pupila de salida (mm) @Lo x/Hi x	Alivio visual (mm)	Enfoque (pies)	Longitud (pulgadas/ mm)	Peso (oz/g)
ET884060H 8-40x 60 MM H	322 250 ft /83m @8x			50 ft/17 m @40x	5.0/1.5 30	30 12.7/32	23 37.1 / 10	53
ET884060T	8-40x	60 MM	Tremor4	250 ft /83 m @8x50 ft/17 m @40x	5.0/1.5 30	30 12.7/32	23 37.1 / 10	53

Ambos modelos: lentes de objetivos ED Prime, óptica con revestimiento multicapa completo, con EXO Barrier™ en las superficies exteriores de la lente.

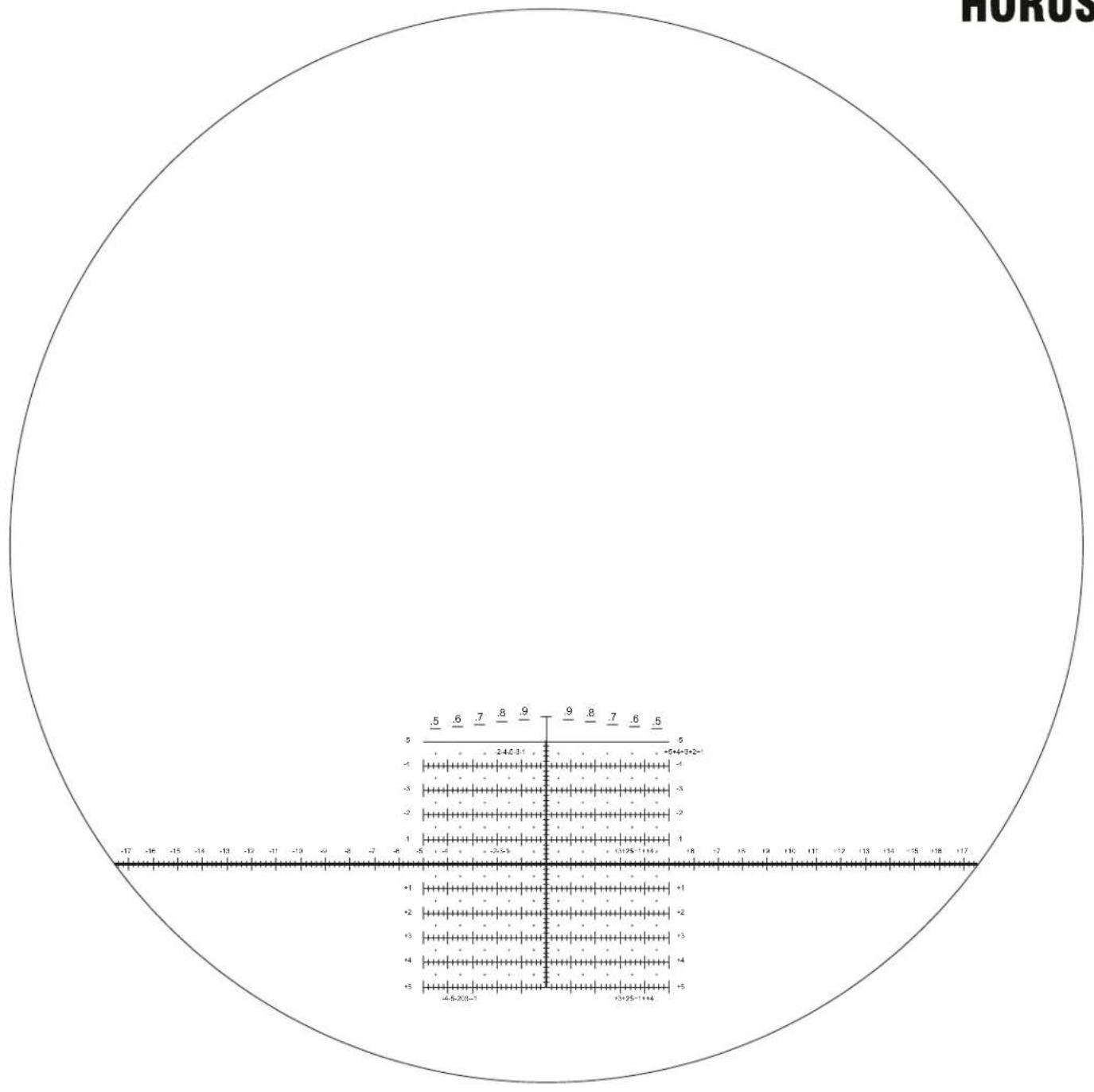

La retícula H322™ incluye una cuadrícula HORUS cuadrada y Rapid Range Bars HORUS.
Diseñada para el uso con retículas de rifles H59 y H58. Calibración en mils angulares.

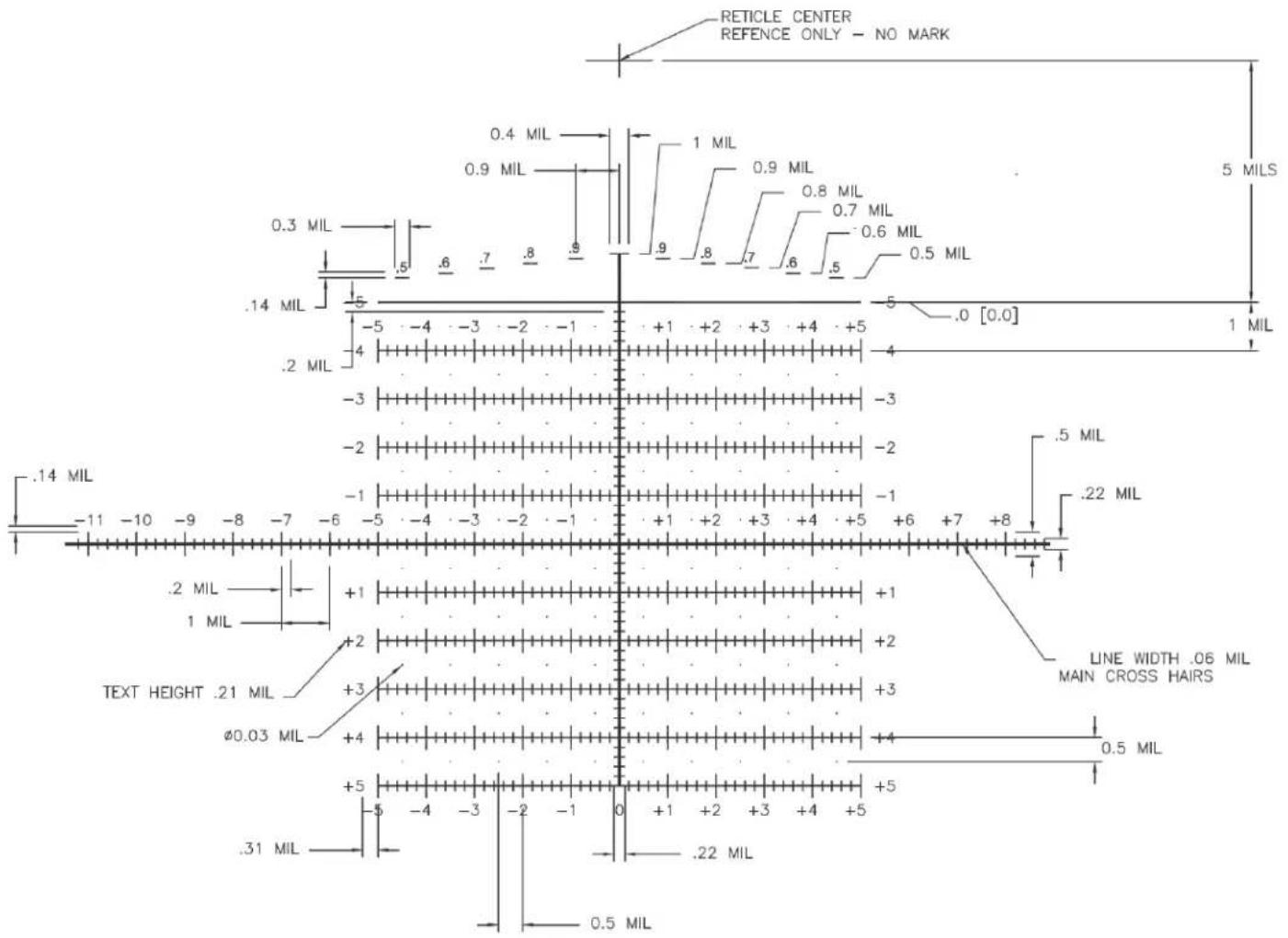

Retícula de catalejo Horus H322™ ESPECIFICACIONES

• La retícula H322 se ha diseñado para su uso con la retícula de rifle H58 o H59, y permite que el tirador y el catalejo capten la imagen de un objeto con el mismo marco de referencia.
• Rapid Range Bars Horus patentadas para obtener una estimación rápida de la distancia a los objetos de tamaño conocido. Los números indican la distancia en mils angulares de la barra de distancia específica desde la línea horizontal que queda por debajo.
• Retícula de catalejo para la medición observacional.
• La línea mil en el centro de la cuadrícula de la retícula sirve para medir el objeto, estimar su velocidad y corregir el segundo disparo, así como para facilitar la localización del objeto.
• Actualmente, el H322 no está disponible con iluminación.
• Las líneas horizontales secundarias proporcionan fijaciones de elevación precisas. El espaciado estándar entre las líneas horizontales secundarias es exactamente 1 mil angular.
• Para compensar el viento, la deriva, la velocidad del objetivo, etc., cada línea secundaria de hilos estadimétricos horizontales está calibrada con "marcas intermedias grandes" separadas exactamente 1 mil angular; entre cada una de las marcas intermedias grandes, hay marcas intermedias más pequeñas espaciadas uniformemente que están separadas exactamente 0,2 mils angulares.
• La cuadrícula Horus le permite hacer una corrección de segundo disparo de manera precisa y rápida si ha fallado el primero.

DATOS MÁS IMPORTANTES

• La retícula del catalejo H322 está por debajo de la zona de visión central.
• Cuadrícula central de objetivo calibrada en mils angulares USMC (6283 mils/círculo) (1 mil=3,60 pulgadas a 100 yardas) (10 cm a 100 metros).
• Calibración precisa de mediciones inferior al 0,5 %.

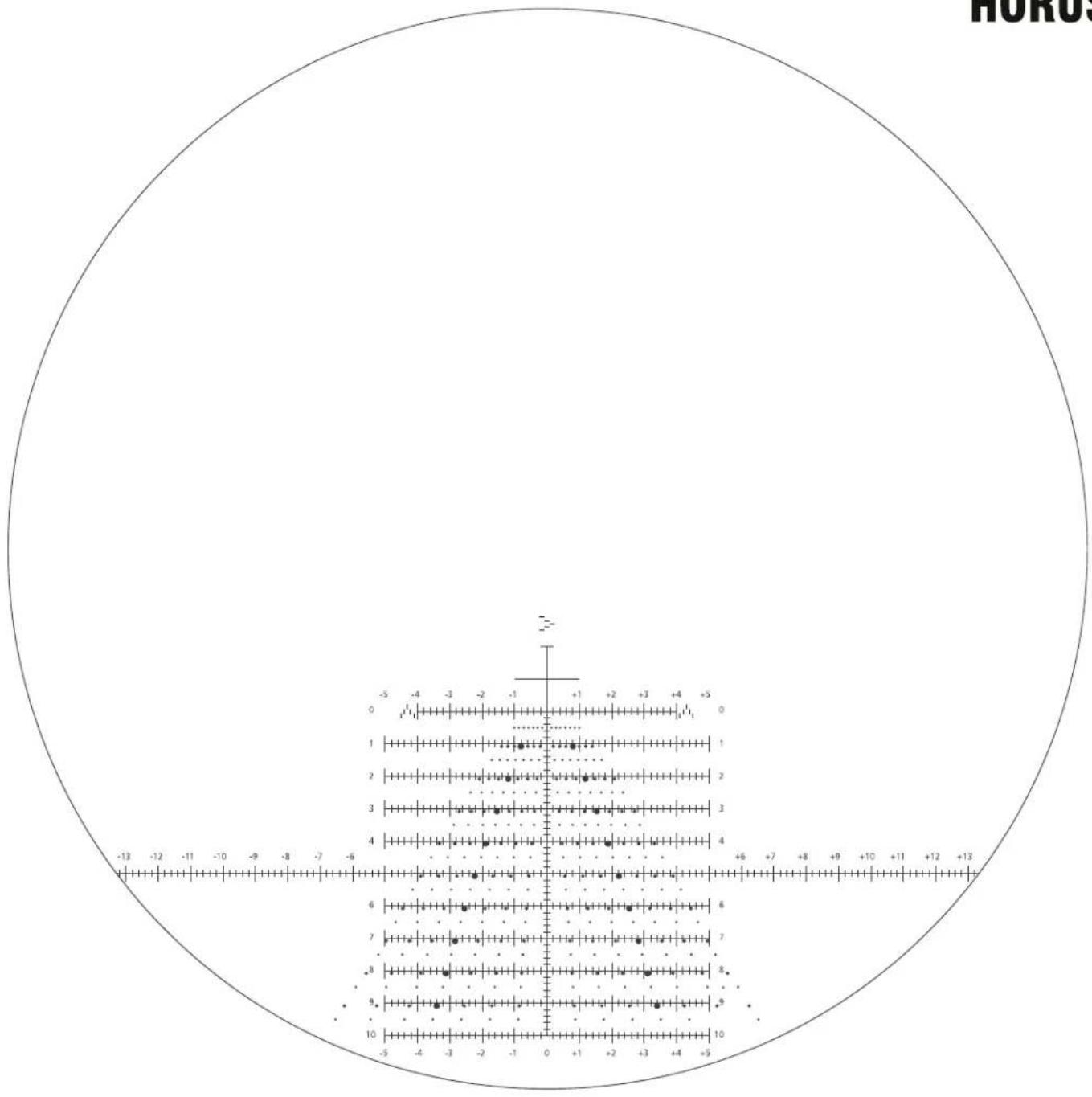

La retícula Tremor4™ combina una cuadrícula HORUS cuadrada con los puntos de viento patentados y "chevrons" de mils propios de la gama de retículas Tremor.

Diseñada para el uso con retículas de rifles Tremor3 y Tremor2. Calibración en mils angulares.

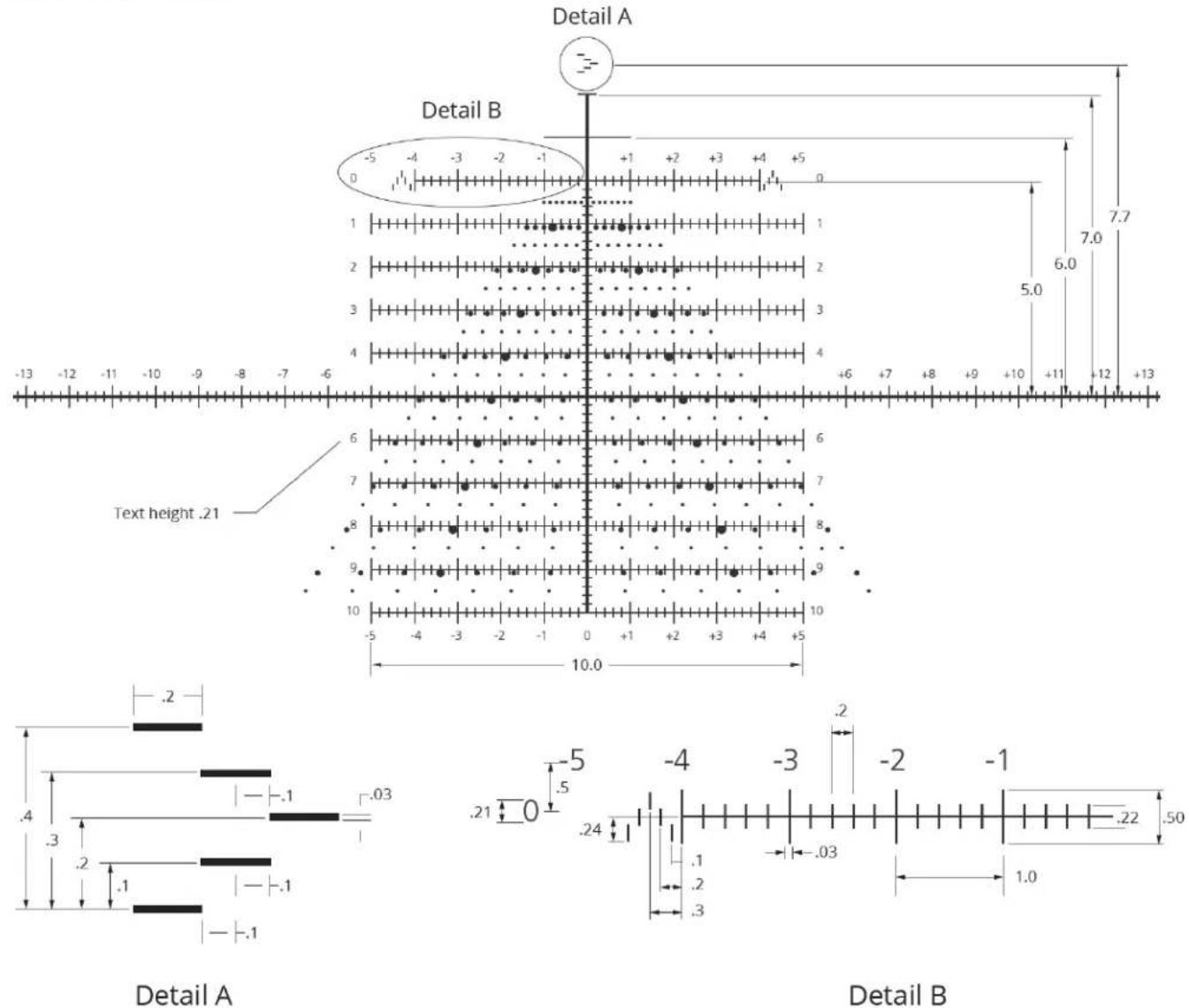

Retícula de catalejo Horus Tremor4™ (T4) ESPECIFICACIONES

Todas las mediciones en mils angulares

CARACTERÍSTICAS PRINCIPALES

• La retícula Tremor4 se ha diseñado para su uso con la retícula de rifle Tremor3™ o Tremor2™, y permite que el tirador y el catalejo capten la imagen de un objeto con el mismo marco de referencia.
• Retícula de gran exactitud para apuntar con precisión a alta potencia y grandes distancias. Marcadores de mil angular "chevron" refinados que separan 0,1 mils angulares.
• Los Wind Dots (puntos para viento) permiten fijar la compensación por viento de forma rápida y precisa.
• Retícula de catalejo para la medición observacional.
• La línea mil en el centro de la cuadrícula de la retícula sirve para medir el objeto, estimar su velocidad y corregir el segundo disparo, así como para facilitar la localización del objeto.
• Las líneas horizontales secundarias proporcionan fijaciones de elevación precisas. El espaciado estándar entre las líneas horizontales secundarias es exactamente 1 mil angular.
• Para compensar el viento, la deriva, la velocidad del objetivo, etc., cada línea secundaria de hilos estadimétricos horizontales está calibrada con "marcas intermedias grandes" separadas exactamente 1 mil angular; entre cada una de las marcas intermedias grandes, hay marcas intermedias más pequeñas espaciadas uniformemente que están separadas exactamente 0,2 mils angulares.
• La cuadrícula Horus le permite hacer una corrección de segundo disparo de manera precisa y rápida si ha fallado el primero.
• No disponible con iluminación.

DATOS MÁS IMPORTANTES

• Capacidad para calibrar de forma total los puntos de viento a la balística que prefiera.
• Excelente capacidad de ajuste de mils con resolución 0,1 mils "chevron", lo que permite una estimación de mils de gran precisión.
• El patrón de la retícula en el catalejo Tremor4 está ubicado debajo de la zona de visión central, lo que favorece una observación clara y mantiene la capacidad de medición.
• Cuadrícula central de objetivo calibrada en mils angulares USMC (6283 mils/círculo) (1 mil=3,60 pulgadas a 100 yardas) (10 cm a 100 metros).
• Calibración precisa de mediciones inferior al 0,5 %.
  Copyright 2019 © Horus Vision Reticle Technologies
