Tipo de producto	Horno eléctrico empotrable
Marca	Electrolux
Modelo	COFGH40BK
Volumen de la cavidad	65 L
Dimensiones (Al x An x Pr)	598 x 594 x 561 mm
Profundidad de empotramiento	540 mm
Peso neto	27.9 kg
Clase energética	A
Consumo energético (modo convencional)	0.89 kWh/ciclo
Consumo energético (modo aire caliente)	0.78 kWh/ciclo
Índice de eficiencia energética	95.1
Potencia eléctrica máxima	3680 W
Número de funciones de cocción	7
Funciones de cocción	Aire caliente, Aire caliente húmeda, Calor Superior/Inferior, Suelo, Grill, Turbo grill, Descongelación
Limpieza	Aqua Clean (limpieza al vapor)
Iluminación interior	Bombilla reemplazable (clase G, resistente a 300°C)
Seguridad	Termostato de seguridad, bloqueo infantil (opcional)
Accesorios suministrados	Rejilla metálica, bandeja de horno
Tipo de mando	Mandos rotativos con pantalla digital
Puerta	Doble acristalamiento extraíble para limpieza
Reparabilidad	Bombilla reemplazable, piezas de repuesto originales disponibles

Preguntas frecuentes - COFGH40BK ELECTROLUX

¿Cómo ajustar la hora en el horno?

Después de enchufar el aparato, la pantalla muestra 12:00. Pulse la tecla + o - para ajustar la hora, luego pulse la tecla de confirmación o espere 5 segundos.

¿Qué hacer si la pantalla muestra 12:00?

Esto significa que ha habido un corte de energía. Basta con ajustar la hora nuevamente como se describe en el manual.

¿Cómo usar la función Aqua Clean para limpiar el horno?

Vierta 150 ml de agua en la bandeja de la cavidad, seleccione la función Calor Superior/Inferior, ajuste la temperatura a 90°C y deje funcionar durante 30 minutos. Luego, limpie el interior con un paño suave.

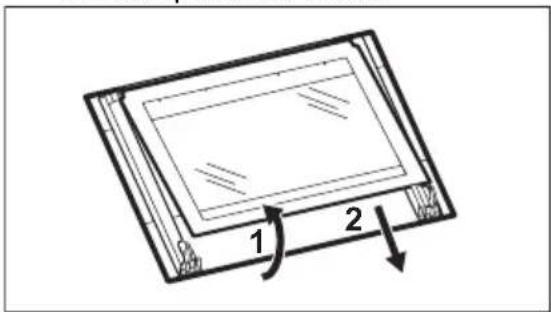

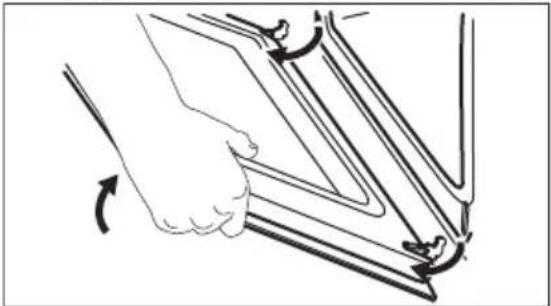

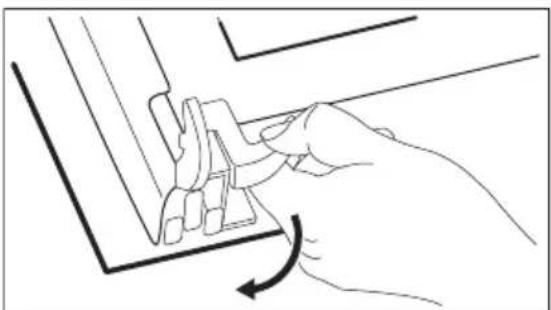

¿Cómo limpiar los cristales de la puerta del horno?

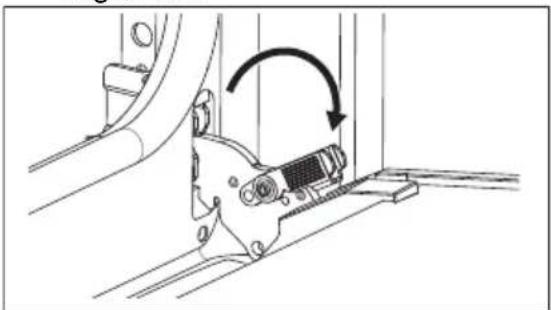

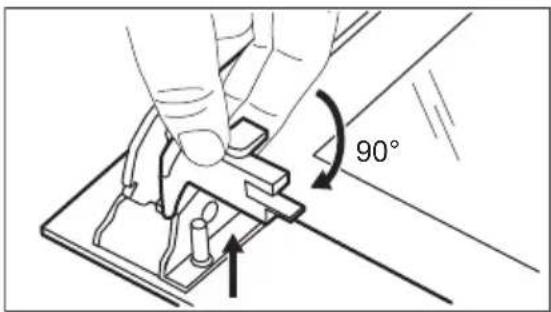

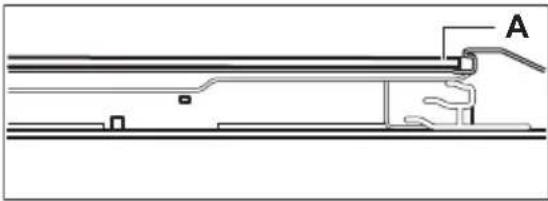

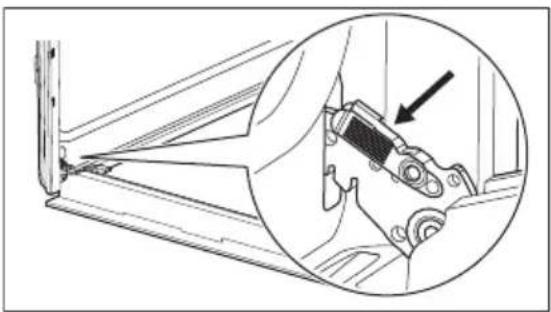

Puede quitar la puerta desbloqueando las bisagras y levantándola. Luego, retire el panel de vidrio interno girando los fijadores. Limpie los cristales con agua jabonosa, enjuague y seque cuidadosamente. No lave los cristales en el lavavajillas.

¿Qué hacer si el horno no calienta?

Primero verifique el fusible del cuadro eléctrico. Si el fusible está en buen estado, contacte a un electricista calificado o al servicio postventa autorizado.

¿Cómo reemplazar la bombilla del horno?

Apague y desconecte el aparato. Deje enfriar. Retire el difusor de vidrio girándolo. Reemplace la bombilla por una bombilla resistente a 300°C de la misma especificación. Vuelva a atornillar el difusor.

¿Cuál es la temperatura máxima del horno?

La temperatura máxima depende de la función, pero puede alcanzar 250°C o más para el grill. Consulte la tabla de funciones para los ajustes precisos.

¿Cómo usar la función aire caliente húmedo?

Esta función está diseñada para ahorrar energía. Seleccione el modo Aire caliente húmedo y ajuste la temperatura según la receta. Use moldes oscuros no reflectantes para mejores resultados.

¿Puedo usar papel de aluminio en el horno?

Nunca coloque hojas de aluminio directamente en el fondo de la cavidad. Puede usar papel de aluminio en la rejilla o en un plato, pero asegúrese de no obstruir la circulación del aire.

¿Cómo ahorrar energía con este horno?

Use la función Aire caliente húmedo, no precaliente innecesariamente, reduzca la temperatura de 3 a 10 minutos antes del final de la cocción para aprovechar el calor residual, y limpie regularmente la junta de la puerta.

MANUAL DE USUARIO COFGH40BK ELECTROLUX

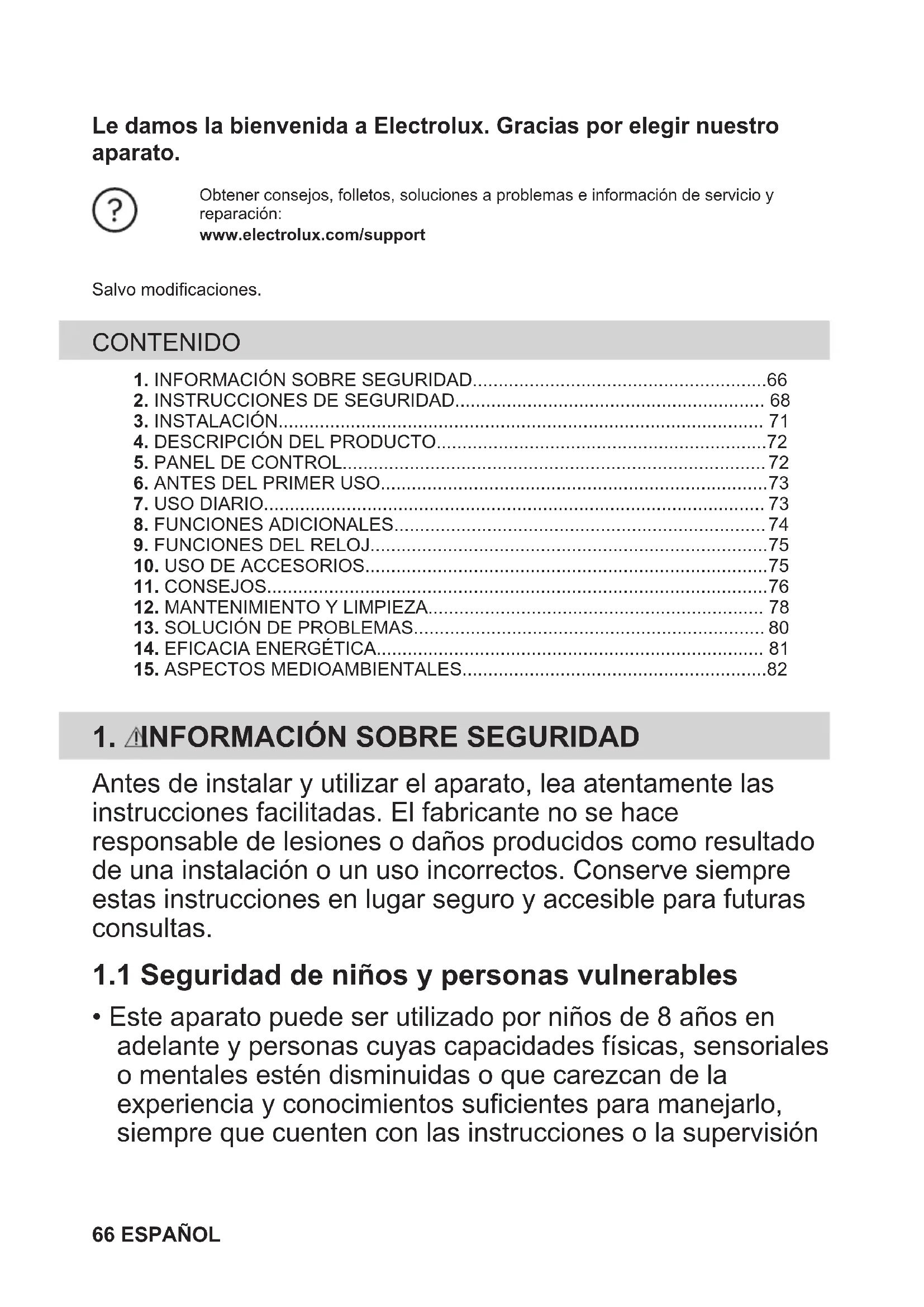

ES Manual de instrucciones | Horno 66

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 66
2. INSTRUCCIONES DE SEGURIDAD 68
3. INSTALACIÓN 71 4. DESCRIPCIÓN DEL PRODUCTO 72 5. PANEL DE CONTROL 72 6. ANTES DEL PRIMER USO 73 7. USO DIARIO 73
4. FUNCIONES ADICIONALES 74
5. FUNCIONES DEL RELOJ 75
6. USO DE ACCESORIOS 75
7. CONSEJOS 76
8. MANTENIMIENTO Y LIMPIEZA 78 13. SOLUCIÓN DE PROBLEMAS 80
9. EFICACIA ENERGÉTICA 81
10. ASPECTOS MEDIOAMBIENTALES. 82

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión

sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando está en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares, siempre que el uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.
• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.
• ADVERTENCIA: La hora y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para no tocar los elementos de calentamiento o la superficie del interior del aparato.
• Utilice siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

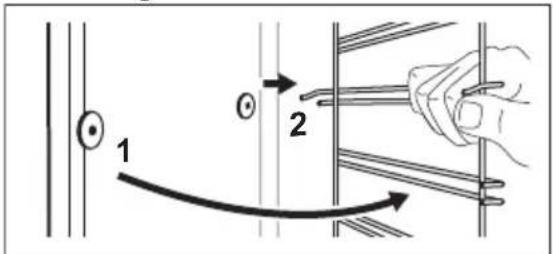

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podrá hacer que el cristal se haga añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario 590 (600) mm (Altura mínima del armario bajo de la encimera)

Ancho del armario 560 mm

Profundidad del armario 550 (550) mm

Altura de la parte frontal del aparato: 598 mm

Altura de la parte trasera del aparato: 579 mm

Anchura de la parte frontal del aparato: 594 mm

Anchura de la parte trasera del aparato	558 mm
Fondo del aparato 561 mm
Fondo empotrado del aparato	540 mm
Fondo con la puerta abierta 1007 mm
Tamaño minimo de la abertura de ventilación. Abertura situada en la parte traseyra inferior	560x20 mm
Longitud del cable de alimentación. El cable está enla esquina derecha de la parte trasera	1100 mm
Tornillos de montaje 4x25 mm

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicios técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que pueda retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3mm
• El aparato se suministra con enchufe y cable de red.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para la sección del cable, consulte la potencia total de la placa de características. Internacionalmente, puede considerar la Tabla:

Potencia total (W) Sección del cable (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que chispas ni llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• Utilice siempre vidrio y recipientes homologados para conservar.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Riesgo de daños en el aparato.

• Paraataridanos o decoloraciones en el esmalte:
• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.
• no ponga agua directamente en el aparato caliente.
• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.
• tenga cuidado al retirar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato. Cocine siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca está cerrada cuando funciona el aparato. El

calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, al alojamiento o al suelo. No cierre el panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

¡ADVERTENCIA!

Riesgo de lesiones o de daños en el aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato está frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No use productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Iluminación interna

¡ADVERTENCIA!

Riesgo de descarga eléctrica.

• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a tener información sobre el estado de configuración del aparato. No están destinadas a usarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
• Este producto contiene una fuente luminosa de la clase de eficiencia energética G.
• Utilice solo bombillas de las mismas características.

2.6 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

2.7 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red eléctrica. Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

(^*mm)

(^*mm)

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

1 Panel de control 2 Mando de las funciones de cocción 3 Pantalla 4 Mando de control (para la temperatura) 5 Respiradores del ventilador de refrigeración

6 Resistencia 7 Bombilla 8 Ventilador 9 Soporte de parrilla extraíble 10 Relieve de la cavidad - Contenedor de limpieza con agua 11 Posiciones de las parrillas

4.2 Accesorios

Parrilla

Para moldes de pastel, platos aptos para horno, platos de asado, utensilios de cocina/platos.

- Bandeja

Para tartas jugosas, platos horneados, pan, grandes asados, comidas conglomeradas y para recoger líquidos que gotean, p. ej., grasa al asar alimentos en una parrilla.

5. PANEL DE CONTROL

5.1 Encendido y apagado del aparato

Para poner en marcha el aparato.

1. Pulse los mandos. Los mandos sobresalen.
2. Gire el mando para seleccionar la función de cocción.

3. Gire el mando de control para hacer los ajustes.

Para apagar el aparato: gire el mando de las funciones de cocción hasta la posición 0

5.2 Sensores / botones

Para ajustar el tiempo.

Para ajustar una función de reloj.

Para ajustar el tiempo.

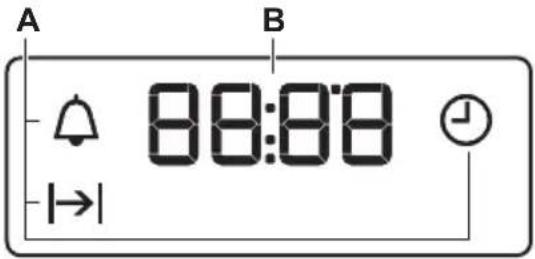

5.3 Pantalla

A. Funciones de reloj B. Temporizador

6. ANTES DEL PRIMER USO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Ajuste de la hora

Después de la primera conexión, espere hasta que en la pantalla aparezca: "12:00".

1. Pulse para ajustar la hora.
2. : pulse para confirmarlo o se guardará automáticamente la hora actual tras 5 segundos.

6.2 Precalentamiento y limpieza iniciales

Precaliente el aparato en vacío antes del primer uso y de que entre en contacto con alimentos. El aparato puede emitir olores y humo desagradables. Ventile la habitación durante el precalentamiento.

1. Retire todos los accesorios y carriles laterales extraíbles del aparato.
2. Seleccione la función. Seleccione la temperatura máxima. Deje que el aparato funcione durante 1 h.
3. Seleccione la función. Seleccione la temperatura máxima. Deje que el aparato funcione durante 15 min.
4. Seleccione la función. Seleccione la temperatura máxima. Deje que el aparato funcione durante 15 min.
5. Apague el aparato y espere hasta que se enfríe.
6. Limpie únicamente el aparato y los accesorios con un paño de microfibras humedecido en agua tibia y detergente suave.
7. Vuelva a poner los accesorios y los soportes extraíbles del estante en su posición inicial.

7. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Funciones de calentamiento

Luz

Para encender la luz.

Cocción con ventilador

Permite asar o asar y hornear a la vez alimentos que requieran la misma temperatura, utilizando más de una bandeja y sin que se transfieran los sabores.

Horneado húmedo + ventilador.

Esta función está diseñada para ahorrar energía durante la cocción. Cuando se utiliza esta función, la temperatura en el interior del aparato puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo "Uso diario", Notas sobre: Horneado húmedo + ventilador.

Cocción convencional / Limpieza con agua

Para hornear y asar alimentos en una posición de parrilla.

Consulte el capítulo "Mantenimiento y limpieza" para obtener más información sobre: Limpieza con agua.

Calor inferior

Para hornear pasteles con base crujiente y conservar alimentos.

Aire caliente

Para asar carne y hornear pasteles. Ajuste una temperatura inferior a la de la cocción convencional, ya que el ventilador distribuye el calor uniformemente en el interior del horno.

Grill rápido

Para asar al grill pequeñas cantidades de alimentos en grandes cantidades y tostar pan.

Grill turbo

Para asar con aire caliente piezas de carne más grandes o aves con hueso en un nivel de parrilla. Para gratinar y dorar.

Descongelar

Para descongelar alimentos (verduras y frutas). El tiempo de descongelación depende de la cantidad y el tiempo de los alimentos congelados.

7.2 Notas sobre: Horneado húmedo + ventilador

Esta función se utiliza para cumplir con los requisitos de eficiencia energética y diseño ecológico (según EU 65/2014 y EU 66/2014). Pruebas según: IEC/EN 60350-1.

La puerta del horno debe estar cerrada durante la cocción para que no se interrumpa la función y el horno funcione con la máxima eficiencia energética posible.

Consulte las instrucciones de cocción en el capítulo "Consejos", Horneado húmedo + ventilador. Para recomendaciones generales sobre ahorro energético, consulte el capítulo "Eficiencia energética", ahorro energético.

7.3 Ajustar una función de cocción

1. Gire el mando del horno para seleccionar una función de cocción.
2. Gire el mando de control para seleccionar la temperatura.
3. Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el aparato.

8.1 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

8.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

9. FUNCIONES DEL RELOJ

9.1 Tabla de sistemas del reloj

Hora

Para ajustar, cambiar o comprobar la hora.

Duración

Para programar el tiempo de funcionamiento del aparato.

Avisador

Para una cuenta atrás. Esta función no afecta al funcionamiento del aparato. Puede programar esta función en cualquier momento, incluso si el aparato está apagado.

9.2 Ajuste: Hora

1. - Pulse repetidamente para cambiar la hora del día. - Parpadea.
2. Pulse para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

: Parpadea al conectar el aparato al suministro eléctrico si ha habido un corte de corriente o si el temporizador no está ajustado. + Pulse para ajustar la hora.

9.3 Ajuste: Duración

1. Ajuste una función de cocción y la temperatura.
2. Pulse repetidamente. - |→| parpadea.

10. USO DE ACCESORIOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

10.1 Inserción de accesorios

Una muesca en la parte superior aumenta la seguridad. Las hendiduras no son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

1. Pulse para ajustar: Duración. La pantalla indica | parpadea al finalizar el tiempo. La señal suena y el aparato se apaga.
2. Pulsar.
3. Gire los mandos a la posición de apagado.

9.4 Ajuste: Avisador

1. Pulse repetidamente. - parpadea.
2. +, - pulse para ajustar la hora. La función empieza automáticamente tras 5 seg. Al finalizar el tiempo programado, sonará la señal acústica.
3. Pulsarial.
4. Gira los mandos a la posición de apagado.

9.5 Cancelación: Funciones de reloj

1. Pulsa repetidamente hasta que el símbolo de la función de reloj empiece a parpadear.
2. Mantenga pulsado. La función de reloj se apaga antes de unos segundos.

Parrilla

Inserte la parrilla entre las guías del carril y asegúrese de que las patas apuntan hacia abajo.

Bandeja

Empuje la bandeja entre las guías del carril de apoyo.

11. CONSEJOS

11.1 Recomendaciones de cocción

La temperatura y los tiempos de cocción de las tablas son meramente orientativos. Dependen de las recetas y de la calidad y cantidad de los ingredientes utilizados.

El aparato puede hornear o asar de forma diferente al aparato que tenía anteriormente. Las siguientes sugerencias muestran los ajustes recomendados para la temperatura, el tiempo de cocción y la posición de los estantes para tipos de alimentos concretos.

Cuente los niveles de las parrillas desde abajo hacia arriba.

Si no encuentra los ajustes para una receta concreta, busque otros similares.

Para ver consejos sobre el ahorro de energía, consulte el capítulo "Eficiencia energética".

Símbolos realizados en las tablas:

Tipo de comida

Función de coccción

Temperatura

Accesorio

Posición de la parrilla

Tiempo de coccción (min)

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y no reflectantes. Ofrecen mejor absorción del calor que los platos de color claro y reflectantes.

• Bandeja de pizza: oscura, no reflectante, diámetro 28 cm
• Plato de hornear: oscuro, no reflectante, diámetro 26 cm
• Ramekin: cerámico, diámetro 8 cm, altura 5 cm
• Molde para flanes: oscuro, no reflectante, diámetro 28 cm

11.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las recomendaciones de la tabla.

Rellitos dulces, 12 piezas	bandeja o bandeja honda 180 2 35 - 40
Rollitos, 9 piezas	bandeja o bandeja honda 180 2 35 - 40
Pizza congelada, 0,35 kg	parilla 220 2 35 - 40
Brazo de gitano	bandeja honda 170 2 30 - 40
Brownie	bandeja honda 180 2 30 - 40
Souffle, 6 piezas	ramekin cerámico sobre parilla	200 3 30 - 40
Base de masa brisé molde de base sobre parrilla	170 2 20 - 30
Tarta Victoria	bandeja de hornear sobre pa-rilla	170 2 35 - 45
Pescado pochado, 0,3 kg	bandeja o bandeja honda 180 3 35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja honda 180 3 35 - 45
Filete de pescado, 0,3 kg	molde para pizza sobre parilla	180 3 35 - 45
Carne pochada, 0,25 kg	bandeja o bandeja honda 200 3 40 - 50
Shashlik, 0,5 kg	bandeja o bandeja honda 200 3 25 - 35
Galletas, 16 piezas	bandeja o bandeja honda 180 2 20 - 30
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda 180 2 40 - 45
Magdalenas, 12 pie-zas	bandeja o bandeja honda 170 2 30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda 170 2 35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 150 2 40 - 50
Tartaletas, 8 piezas	bandeja o bandeja honda 170 2 20 - 30
Verduras pochadas, 0,4 kg	bandeja o bandeja honda 180 3 35 - 40
Tortilla vegetariana molde para pizza sobre parilla	200 3 30 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda 180 4 35 - 40

11.4 Información para institutos de pruebas

Pruebas según IEC 60350-1.

			°C	①
Pastelillos, 16 unidos por bandeja	Cocción convencional Bandeja 3 170 20 - 35
Pastelillos, 16 unidos por bandeja	Aire caliente Bandeja 3 160 20 - 35
Pastelillos, 16 unidos por bandeja	Aire caliente Bandeja 1 y 3 160 20 - 35
Tarta de manza-na, 2 moldes, Ø 20 cm	Cocción convencional Parrilla 1 170 70 - 90
Tarta de manza-na, 2 moldes, Ø 20 cm	Aire caliente Parrilla 2 160 70 - 90
Bizcocho, molde de reposteria Ø26 cm	Cocción convencional Parrilla 2 170 35 - 45
Bizcocho, molde de reposteria Ø26 cm	Aire caliente Parrilla 2 160 35 - 45
Mantecados 1)	Cocción convencional Bandeja 3 150 20 - 35
Mantecados 1)	Aire caliente Bandeja 3 150 20 - 35
Tostadas 1)	Grill Parrilla 3 mx. 1 - 5

1) Precaliente el aparato 10 horas.

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpiadores

• Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y seque la junta de la puerta alrededor del interior.
• Utilice un producto de limpieza para limpiar las superficies metálicas.
• Limpie las manchas con un detergente suave.

Uso diario

• Limpie el interior del aparato después de cada uso. La acumulación de grasa u

otros residuos pueden provocar un incendio.

• Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 horas antes de cocinar. No guarde comida en el aparato más de 20 horas. Seque el interior del aparato solo con un paño de microfibra después de cada uso.

Accesorios

• Limpie todos los accesorios antes de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.
• No limpie los accesorios no adherentes utilizando un limpiador abrasivo ni objetos afilados.

12.2 Extracción de los carriles de apoyo

Para limpiar el aparato, retire los carriles de apoyo.

1. Apague el aparato y espere hasta que se enfríe.
2. Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.
3. Tire del extremo trasero del soporte del estante para separarlo de la pared y extráigalo.

1. Instale los carriles de apoyo en el orden inverso.

12.3 Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el aparato.

1. Vierta agua en el relieve del interior. 150 ml.
2. Programe la referencia
3. Ajuste la temperatura a 90 °C
4. Deje que el aparato funcione durante 30 min.
5. Apague el aparato.
6. Espere hasta que el aparato esté frío. Seque el interior con un paño suave.

12.4 Extracción e instalación de la puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lea enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilice el aparato sin los paneles de cristal.

1. Abra completamente la puerta y sujete las dos bisagras.

1. Levante y tire de los pestillos hasta que hagan clic.

1. Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levante y tire de la puerta para extraerla de su sitio.

1. Ponga la puerta sobre un paño suave en una superficie estable y libere el sistema de bloqueo para quitar el panel de cristal interno.

1. Gire los pasadores en un ángulo de 90 grados y extráigalos de sus asientos.

1. Levante primero con cuidado y después retire el panel de cristal.

1. Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal. No limpie los paneles de cristal en el lavavajillas.
2. Después de la limpieza, instale el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirá un clic al cerrar los pestillos.

Si se instalan correctamente, se oye un clic en el ribete de la puerta.

Asegúrese de que coloca correctamente el panel de vidrio interno en los puntos de sujeción correspondientes.

12.5 Cambio de la bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica. La lámpara puede estar caliente.

1. Apague el aparato y espere hasta que se enfríe.
2. Desconecte el aparato de la red eléctrica.
3. Coloque el paño en la parte inferior del horno.

Bombilla trasera

1. Gire la tapa de cristal para extraerla.
2. Limpie la tapa de cristal.
3. Sustituya la bombilla por otra apropiada termorresistente hasta 300 °C.
4. Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier otro caso no mencionado en esta tabla, le rogamos se ponga en contacto con un Centro de Servicio Autorizado.

Problema Causa y solución

El aparato no se calienta. Ha saltado el fusible. Asegúrese de que el fusible es la causa del fallo de funcionamiento. Si el problema persiste, póngase en contacto con un electricista cualificado.

Problema Causa y solución
La junta de la puerta está dañana.	No utilizes el aparato. Pón-gase en contacto con el Servicio técnico oficial.
La pantalla muestra "12.00".	Se ha producido un corte de corriente. Ajuste la ho-ra.
La bombilla no funciona. La bombilla se has fungido. Bombie la bombilla. Consulte "Mantenimiento y limpieza", Sustitución de la lámpara.

13.2 Estados de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico autorizado.

Los datos que necesita para el Centro de servicios técnico se encontrarán en la placa de características. La placa de características se encuentra en el marco delantero del aparato. Es visible al abrir la puerta. No retire la placa de características del aparato.

Se recomienda anotar los datos aquí:

Modelo (MOD.):

Número de producto (PNC):

14.1 Ficha de información del producto e Información del producto conforme a la normativa sobre Etiquetado energético y la Directiva de Ecodiseño de la UE

Nombre del proveedor Electrolux
Identificacion del modelo	COFGH40BK 944068434KOFGH40BK 944068440KOFGH40BX 944068439
Índice de eficiency energetica 95.1
Clase de eficiency energetica A
Consumo de energia con unaarga estándar, modo convencional 0.89 kWh/ciculo
Consumo de energia con unaoga estándar, modo de ventilador forzado	0.78 kWh/ciculo
Número de cavidades 1
Fuente de energia Electricidad
Volumen 65 I
Tipo de hora Hombre empotrable
Masa	COFGH40BK 27.9 kg
	KOFGH40BK 27.9 kg
	KOFGH40BX 27.9 kg
IEC/EN 60350-1 - Aparatos electrodomesticos de coccción - Parte 1: Cocinas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Información de producto sobre Consumo de energía y el tiempo máximo para alcanzar el modo de bajo consumo aplicable

Consumo de energia en modo de espera 0.8 W
Tiempo máximo Needed para que el equipo alcance automatistically el modo de bajo consumo aplicable	20 min

14.3 Consejos para ahorrar energía

Los siguientes consejos le ayudan a ahorrar energía cuando utilice su aparato electrodoméstico.

Asegúrese de que la puerta del aparato está cerrada cuando está en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de casa de metal y también moldes y recipientes no reflectantes para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar a menos que se recomiende concretamente hacerlo así.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para mantener caliente la comida o para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener caliente la comida, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
