Produkttyp	Inbyggnadsugn
Märke	Electrolux
Modell	COFGH40BK
Ugnsvolym	65 L
Mått (H x B x D)	598 x 594 x 561 mm
Inbyggnadsdjup	540 mm
Nettovikt	27.9 kg
Energiklass	A
Energiförbrukning (konventionellt läge)	0.89 kWh/cykel
Energiförbrukning (varmluftsläge)	0.78 kWh/cykel
Energieffektivitetsindex	95.1
Maximal elektrisk effekt	3680 W
Antal tillagningsfunktioner	7
Tillagningsfunktioner	Varmluft, Fuktig varmluft, Över-/undervärme, Bottenvärme, Grill, Turbogrill, Upptiningsfunktion
Rengöring	Aqua Clean (ångrengöring)
Invändig belysning	Utbytbart glödljus (klass G, tål 300°C)
Säkerhet	Säkerhetstermostat, barnlås (tillval)
Medföljande tillbehör	Metallgaller, bakplåt
Typ av manövrering	Rotationsvred med digital display
Lucka	Avtagbart dubbelglas för rengöring
Reparerbarhet	Utbyttbar lampa, originalreservdelar finns

Vanliga frågor - COFGH40BK ELECTROLUX

Hur ställer man in tiden på ugnen?

Efter att ha anslutit apparaten visas 12:00 på displayen. Tryck på + eller - för att ställa in tiden, tryck sedan på bekräftelsetangenten eller vänta 5 sekunder.

Vad gör jag om displayen visar 12:00?

Det innebär att ett strömavbrott har inträffat. Ställ helt enkelt in tiden igen enligt beskrivningen i bruksanvisningen.

Hur använder man Aqua Clean-funktionen för att rengöra ugnen?

Häll 150 ml vatten i hålighetens bricka, välj funktionen Över-/undervärme, ställ in temperaturen på 90°C och låt den vara igång i 30 minuter. Torka sedan insidan med en mjuk trasa.

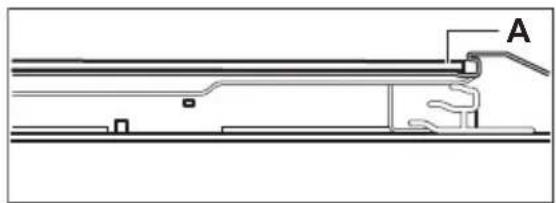

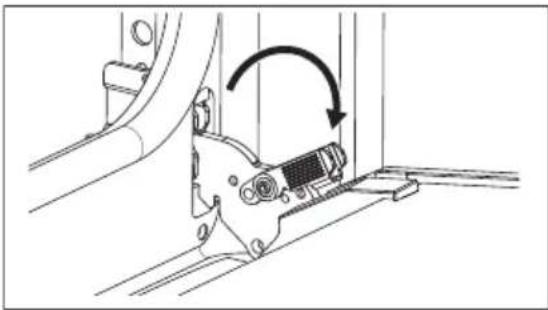

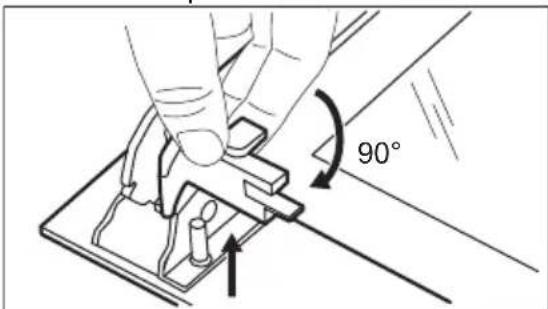

Hur rengör man ugnsluckans glasrutor?

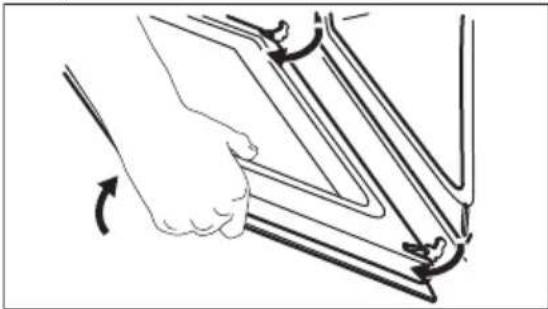

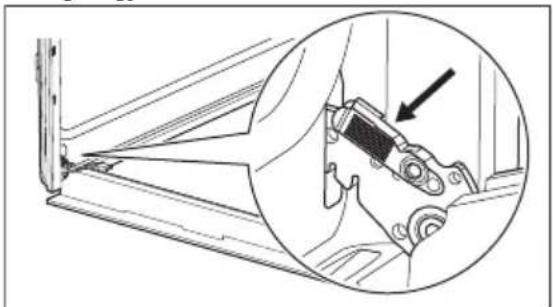

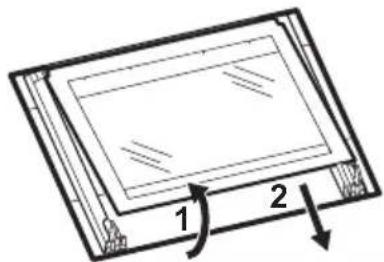

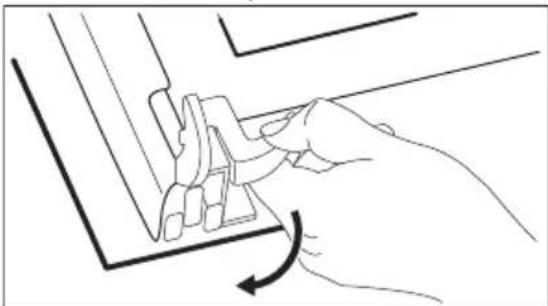

Du kan ta bort luckan genom att låsa upp gångjärnen och lyfta av den. Ta sedan bort den inre glaspanelen genom att vrida fästena. Rengör glasrutorna med tvålvatten, skölj och torka noggrant. Tvätta inte glasen i diskmaskin.

Vad gör jag om ugnen inte värms upp?

Kontrollera först säkringen i elcentralen. Om säkringen är i gott skick, kontakta en behörig elektriker eller auktoriserad service.

Hur byter man ugnslampan?

Stäng av och koppla ur apparaten. Låt den svalna. Ta bort glasdiffusorn genom att vrida. Byt ut lampan mot en glödlampa som tål 300°C med samma specifikation. Skruva tillbaka diffusorn.

Vilken är den maximala temperaturen för ugnen?

Den maximala temperaturen beror på funktionen, men den kan nå 250°C eller mer för grill. Se funktionstabellen för exakta inställningar.

Hur använder man funktionen fuktig varmluft?

Denna funktion är utformad för att spara energi. Välj läget Fuktig varmluft och ställ in temperaturen enligt receptet. Använd mörka, icke-reflekterande formar för bästa resultat.

Kan jag använda aluminiumfolie i ugnen?

Placera aldrig aluminiumfolie direkt på ugnsbotten. Du kan använda aluminiumfolie på gallret eller i en form, men se till att inte blockera luftcirkulationen.

Hur sparar jag energi med denna ugn?

Använd funktionen Fuktig varmluft, förvärm inte i onödan, sänk temperaturen 3 till 10 minuter före slutet av tillagningen för att utnyttja eftervärmen, och rengör luckans tätning regelbundet.

BRUKSANVISNING COFGH40BK ELECTROLUX

SV Bruksanvisning | Inbyggnadsugn 83

Se den sammanlagda effekten på typskylten för denna del av kabeln. Du kan också se i tabellen:

Sammanlagd effekt (W) Kabelns tvärsnitt (mm²)

max 1380 3x0.75

max 2300 3x1

max 3680 3x1.5

Risk för personskada eller kvävning.

Använd om möjligt tillagningsfunktioner med varmluft för att spara energi.

Restvärme

9.2 Inställning: Tid på dagen

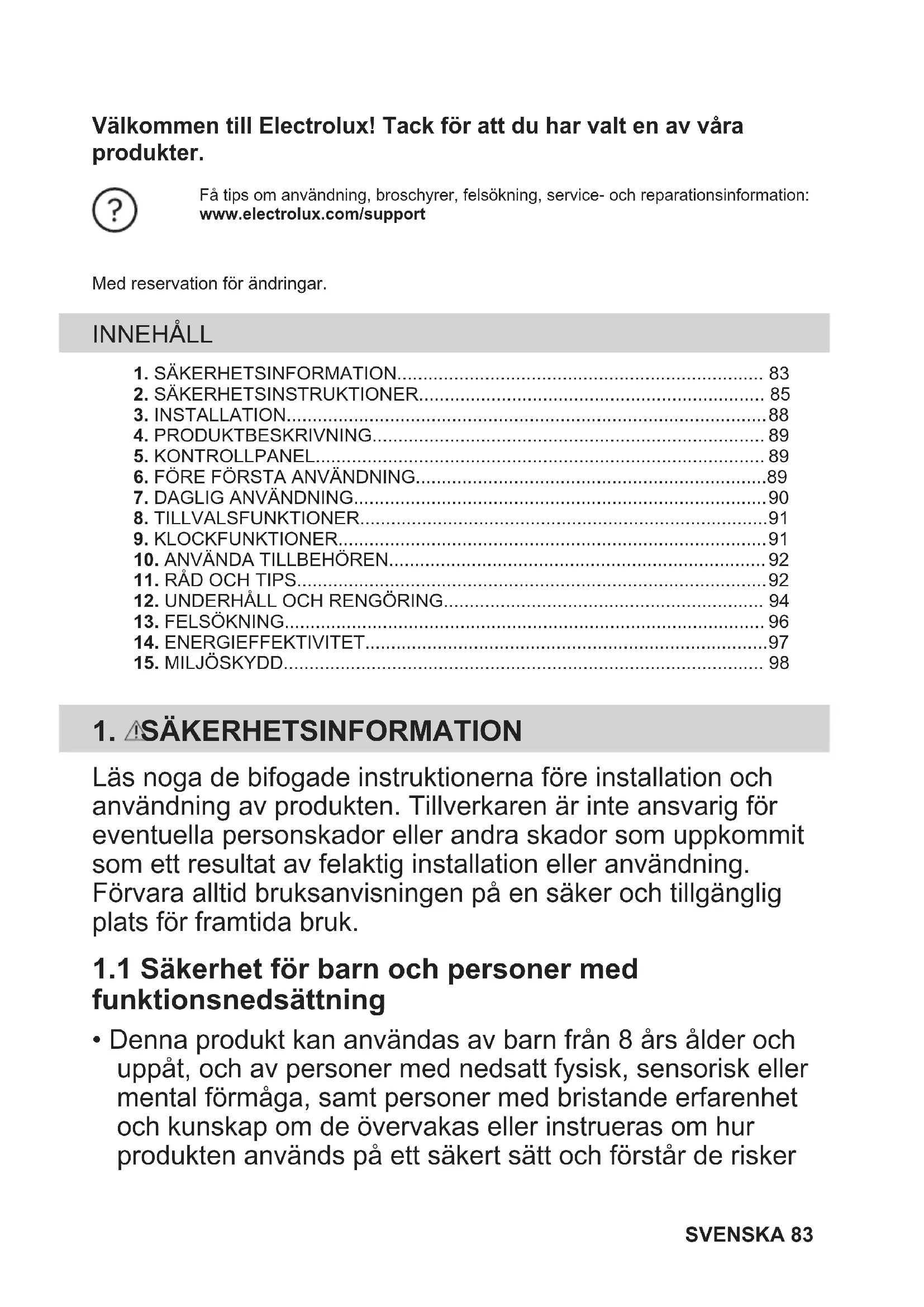

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION 83 2. SÄKERHETSINSTRUKTIONER 85 3. INSTALLATION 88 4. PRODUKTBESKRIVNING 89 5. KONTROLLPANEL 89 6. FÖRE FÖRSTA ANVÄNDNING 89 7. DAGLIG ANVÄNDNING 90 8. TILLVALSFUNKTIONER 91 9. KLOCKFUNKTIONER 91 10. ANVÄNDA TILLBEHÖR 92 11. RÅD OCH TIPS 92 12. UNDERHÅLL OCH RENGÖRING 94 13. FELSÖKNING 96 14. ENERGIEFFEKTIVITET 97 15. MILJÖSKYDD 98

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommer som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

Denna produkt kan användas av barn från 8 år och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker

som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska det aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

Denna produkt är endast avsedd för matlagning. Denna produkt är avsedd för enskilt hushållsbruk inomhus. - Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids. - Installation av denna produkt och byte av kabeln får endast utföras av behörig person. - Använd inte produkten innan den har installerats i inbyggnadsstrukturen. - Bryt strömförsörjningen till apparaten före utförande av underhåll. - Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara. - VARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar. - VARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen eller ugnsutrymmet.

• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugnsformar.

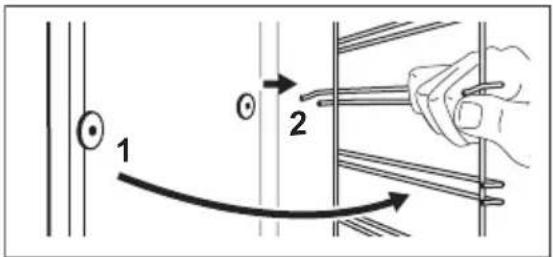

• För att ta bort en ugnsstege drar du först ut stegen fram till och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

VARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera, före installation av ugnen, att ugnsluckan kan öppnas enkelt utan motstånd.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.

Skåpets minimihöjd (minsta 590 (600) mm höjd för skåpet under bänk)

Skapets bredd 560 mm

Skapets djup 550 (550) mm

Höjd på produktens främre del 598 mm

Höjd på produktens bakre del	579 mm
Bredd på produktens främ- re del	594 mm
Bredd på produktens bakre del	558 mm
Produktens djup 561 mm
Inbyggnadsdjup fürproduk- ten	540 mm
Djup med öppen lucka 1007 mm
Minsta storlek på ventila- tionsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens长期以来. Kabelnär placerad i det nedre hög- ra hörnet på baksidan	1100 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

VARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nischen nedanför produkten, speciellt inte när den är igång eller om luckan är het. Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred. Denna produkt levereras med en huvudkontakt och en huvudkabel.

Tillämplig kabeltyper för installation eller utbyte i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten på märkplåten. Se även tabellen:

Jordkabeln (grön/gul kabel) måste vara 2 cm längre än den bruna fasen och de blå neutrala kablarna.

2.3 Användning

VARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten. Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Använd alltid glas och burkar som är godkända för konservering.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

VARNING!

Risk för skador på produkten.

För att förhindra skador eller missfärgning på emaljen:

• placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
• lägg inte aluminiumfolie direkt på ugnsbotten.
• häll inte vatten direkt i den heta produkten.
• Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
• Var försiktig när du tar bort eller installerar tillbehören.
• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion. Laga alltid mat med luckan stängd.
• Om produkten installeras bakom en beklädnadspanel, till exempel ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

VARNING!

Risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget innan underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringssvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnsspray ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Invändig belysning

VARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

VARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

VARNING!

Se säkerhetsavsnitten.

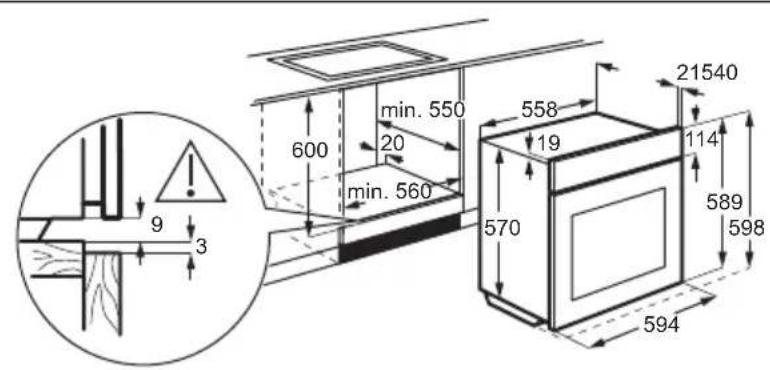

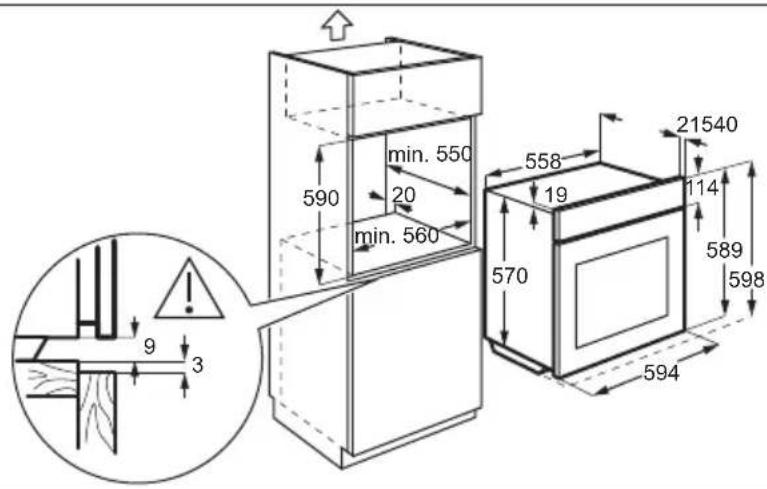

3.1 Inbyggnad

(mm)

(mm)

3.2 Säkring av ugnen i inbyggnadsskåpet

4. PRODUKTBESKRIVNING

4.1 Allmän översikt

1 Kontrollpanel 2 Funktionsvred för tillagningsfunktioner 3 Display

4 Temperaturinställningsvred 5 Ventilationsöppningar för kylfläkten 6 Värmeelement 7 Lampa 8 Fläkt 9 Ugnsstegar, borttagbara 10 Ugnsutrymmets upphöjning - Behållare för vattenrengöring 11 Hyllplaceringar

4.2 Tillbehör

Galler

För kakformar, ugnsformar, stekta rätter, kokkärl/rätter.

Bakplåt

För mjuka kakor, bakade godsaker, bröd, stora stekar, frysta rätter och för att fånga upp spill av vätska, som t.ex. fett vid stekning av mat på galler.

5. KONTROLLPANEL

5.1 Slå på och stänga av produkten

För att slå på ugnen:

1. Tryck på vreden. Vreden fälls ut.
2. Välj en tillagningsfunktion genom att vrida på Funktionsvredet.
3. Vrid kontrollvredet för att justera inställningarna. Stäng av ugnen genom att vrida vredet för tillagningsfunktioner till avstängt läge.

5.2 Sensorfält/knappar

Gör så här för att ställa in tiden.

Gör så här för att ställa in tiden.

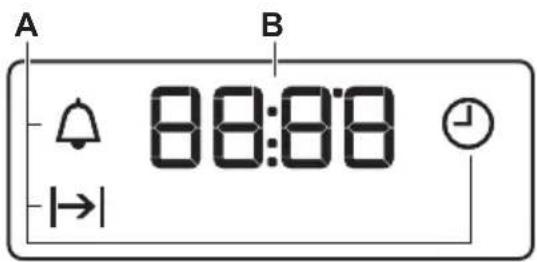

5.3 Display

Se Säkerhetsavsnitten.

6.1 Ställa klockan.

När du sätter i den i eluttaget första gången ska du vänta tills displayen visar: "12:00".

1. Tryck för att ställa in tiden.
2. Tryck för att bekräfta, eller så sparas klockinställningen automatiskt efter 5 sekunder.

6.2 Initial förvärmning och rengöring

Förvärm den tomma produkten före första användning och kontakt med livsmedel. Produkten kan avge obehaglig lukt och rök. Ventilera rummet under förvärmning.

1. Ta ut alla tillbehör och borttagbara ugnsstegar ur ugnen.
2. Ställ in funktionen. Ställ in maxtemperaturen. Låt ugnen stå på i ca 1 timme.
3. Ställ in funktionen. Ställ in maxtemperaturen. Låt ugnen stå på i ca 15 minuter.
4. Ställ in funktionen. Ställ in maxtemperaturen. Låt ugnen stå på i ca 15 minuter.
5. Stäng av ugnen och vänta tills den svalnat.
6. Rengör produkten och dess tillbehör med en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.
7. Sätt tillbaka tillbehör och borttagbara ugnsstegar på sin ursprungliga plats.

7. DAGLIG ANVÄNDNING

VARNING!

Se Säkerhetsavsnitten.

7.1 Tillagningsfunktioner

Belysning

För att tända ugnsbelysningen.

Varmluftsställning

Ugnssteka eller tillaga mat som kräver samma tillagningstemperatur, på flera nivåer i ugnen, utan att aromerna blandas.

Varmluft med fukt

Den här funktionen är utformad för att spara energi under tillagning. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Varmluft med fukt.

Över-/undervärme / Vattenrengöring

Tillagning och stekning på en ugnsnivå. Se kapitlet "Skötsel och rengöring" för mer information om: Vattenrengöring.

Undervärme

Förbakning av kakor med knaprig botten och för konservering av livsmedel.

Varmluft

För stekning av kött och bakning av kakor. Ställ in en lägre temperatur än för över-/undervärme, eftersom fläkten fördelar värmen jämnt i ugnens insida.

Snabbgrilling

För grilling av tunna livsmedel i stora mängder och för rostning av bröd.

Varmluftsgrilling

Stekning på första ugnsnivån av större köttstycken eller fågelkött med ben. Tillaga gratänger och bryna.

Upptining

För att tina mat (grönsaker och frukt). Upptiningstiden beror på mängden och storleken på den frysta maten.

Den här funktionen används för att uppfylla kraven på energieffektivitetsklass och ekodesign (enligt EU 65/2014 och EU 66/2014). Tester enligt: IEC/EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Varmluft med fukt. För rekommendationer om allmän energibesparing, se kapitlet "Energieffektivitet", tips för energibesparing.

7.3 Ställa in en tillagningsfunktion

1. Vrid vredet för tillagningsfunktioner för att välja en värmefunktion.

8. TILLVALSFUNKTIONER

8.1 Kylfläkt

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen svalnat.

1. Vrid på kontrollvredet för att välja temperatur.
2. När matlagningen är klar, vrid på vreden till avstängt läge för att stänga av produkten.

8.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9. KLOCKFUNKTIONER

9.1 Tabell över klockfunktioner

Klockslag

För att ställa in, ändra eller kontrollera tiden.

Koktid

För att ställa in hur länge ugnen ska vara påslagen.

Tidur

För att ställa in en nedräkning. Denna funktion påverkar inte ugnens funktion. Du kan ställa in den här funktionen när som helst, även när ugnen är avstängd.

9.2 Inställning: Klockslag

1. Tryck upprepade gånger för att ändra klockslaget. blinkar.
2. Tryck för att ställa in tiden.

Efter cirka 5 sek slutar blinkningarna och tiden visas på displayen.

• blinkar när du ansluter ugnen till eluttaget, när det har varit ett strömavbrott eller när timern inte är inställd. - Tryck för att ställa in tiden.

9.3 Installera: Koktid

1. Välj tillagningsfunktion och temperatur.
2. Tryck upprepade gånger. - → blinkar.
3. + Tryck för att ställa in: Koktid.

Displayen visar → blinkar när den inställda tiden är slut. Ljudsignal hörs och ugnen stängs av.

1. Tryck på valfri knapp för att stänga av ljudsignalen.
2. Vrid inställningsvredet till avstängt läge.

1. Tryck upprepade gånger. - blinkar.
2. Tryck för att ställa in tiden. Funktionen startar automatiskt efter 5 sek. När den inställda tiden har gått hörs en ljudsignal.
3. Tryck på valfri knapp för att stänga av ljudsignalen.
4. Vrid inställningsvredet till avstängt läge.

9.5 Avbryta: Klockfunktioner

1. Tryck upprepade gånger tills symbolen för klockfunktionen börjar blinka.
2. Tryck och håll in. Klockfunktionen stängs av efter några sekunder.

Se Säkerhetsavsnitten.

10.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna gör också enheterna tipsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler

Sätt in gallret mellan ugnsstegens ledskenor och kontrollera att fötterna är vända nedåt.

Bakplåt

Skjut in långpannan mellan ugnsstegarnas ledskenor.

11. RÅD OCH TIPS

11.1 Tillagningsrekommendationer

Temperatur och tillagningstid i tabellerna är endast för vägledning. Hur de ska väljas beror på recept och ingrediensernas kvalitet och mängd.

Ugnen kan baka eller steka annorlunda än din gamla ugn. Tabellerna nedan visar rekommenderade inställningar för temperatur, tillagningstid och hyllposition för specifika typer av mat.

Räkna hyllnivåerna nedifrån, från ugnens botten.

Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

För energibesparingstips, se kapitlet "Energieffektivitet".

Symbolerna som används i tabellerna:

Typ av mat

Tillagningsfunktion

Temperatur

Tillbehör

Ugnsnivå

Tillagningstid (min)

11.2 Varmluft med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

• Pizzaform - mörk, icke reflekterande, diameter 28 cm
• Bakform - mörk, icke reflekterande, diameter 26 cm
• Portionsformar - keramik, diameter 8 cm, höjd 5 cm
• Flan-form - mörk, icke reflekterande, diameter 28 cm

11.3 Varmluft med fukt

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

Vetebullar, 12 st langpanna eller djup form 180 2 35 - 40
Frallor, 9 st langpanna eller djup form 180 2 35 - 40
Fryst pizza, 0,35 kg Galler 220 2 35 - 40
Rullårta langpanna eller djup form 170 2 30 - 40
Brownie langpanna eller djup form 180 2 30 - 40
Sufflé, 6 st keramiska portionsformar på galler	200 3 30 - 40
Sockerkaksbotten flan-form på galler 170 2 20 - 30
Viktoriakaka gratängform på galler 170 2 35 - 45
Pocherad fisk, 0,3 kg langpanna eller djup form 180 3 35 - 45
Hel fisk, 0,2 kg	langpanna eller djup form 180 3 35 - 45
Fiskfilé, 0,3 kg	pizzaform på galler	180 3 35 - 45
Pocherat köttt, 0,25 kg	langpanna eller djup form 200 3 40 - 50
Shashlik, 0,5 kg	langpanna eller djup form 200 3 25 - 35
Småkakor, 16 st langpanna eller djup form 180 2 20 - 30
Mandelbiskvier, 20 st	langpanna eller djup form 180 2 40 - 45
Muffins, 12 st	langpanna eller djup form 170 2 30 - 40
Matpaj, 16 st	langpanna eller djup form 170 2 35 - 45
Mördegskakor, 20 st	langpanna eller djup form 150 2 40 - 50
Tarteletter, 8 st	langpanna eller djup form 170 2 20 - 30
Pocherade grönaker, 0,4 kg	langpanna eller djup form 180 3 35 - 40
Vegetarisk omelett	pizzaform på galler	200 3 30 - 45
Medelhavsvögnsaker, 0,7 kg	langpanna eller djup form 180 4 35 - 40

11.4 Information för testinstitut

Tester enligt IEC 60350-1.

			℃	①
Småkakor, 16 st/ plät	Över-/undervärme Bakplät 3 170 20 - 35
Småkakor, 16 st/ plät	Varmluft Bakplät 3 160 20 - 35
Småkakor, 16 st/ plät	Varmluft Bakplät 1 och 3 160 20 - 35
Äppelpaj, 2 st Ø 20 cm formar	Över-/undervärme Galler 1 170 70 - 90
Äppelpaj, 2 st Ø 20 cm formar	Varmluft Galler 2 160 70 - 90
Sockerkaka i Ø26 cm kakform	Över-/undervärme Galler 2 170 35 - 45
Sockerkaka i Ø26 cm kakform	Varmluft Galler 2 160 35 - 45
Mördegskakor 1)	Över-/undervärme Bakplät 3 150 20 - 35
Mördegskakor 1)	Varmluft Bakplät 3 150 20 - 35
Rostat bröd 1)	Grill Galler 3 max. 1 - 5

1) Förvärm produkten i 10 minuter.

12. UNDERHÅLL OCH RENGÖRING

Varning!

Se säkerhetsavsnitten.

12.1 Rengöring

Rengöringsmedel

• Rengör ugnens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Rengör och kontrollera ugnsutrymmets lucktätning.
• Använd en rengöringslösning för att rengöra metalldelar.
• Rengör fläckar med ett milt diskmedel.

Daglig användning

• Torka inuti produkten efter varje användning. Fettansamling eller andra matrester kan leda till brand. Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före användning. Låt inte tillagad mat stå i ugnen längre än 20

minuter. Torka av produkten invändigt endast med en mikrofiberduk efter varje användning.

Tillbehör

• Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i en diskmaskin.
• Rengör inte tillbehören med nonstickbeläggning med rengöringsmedel med slipeffekt eller vassa föremål.

12.2 Ta bort ugnsstegarna

Ta bort ugnsstegarna vid rengöring av produkten.

1. Stäng av ugnen och vänta tills den svalnat.
2. Dra först ut stegarnas främre del från sidoväggen.
3. Dra den bakre änden av ugnsstegarna bort från sidoväggen och ta bort dem.

4. Sätt tillbaka ugnsstegarna i omvänd ordning.

12.3 Vattenrengöring

Med denna rengöringsprocedur används fukt för att lossa fett och matpartiklar från ugnen.

1. Häll vatten i ugnsutrymmets hålighet: 150 ml.
2. Ställ in funktionen
3. Ställ in temperaturen på 90°C
4. Låt produkten vara igång i 30 min.
5. Stäng av produkten.
6. Vänta tills ugnen är kall. Torka ugnsutrymmet med en mjuk trasa.

12.4 Demontering och montering av luckan

Ugnsluckan har två glaspaneler. Du kan avlägsna ugnsluckan och de inre glaspanelerna för att rengöra dem. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glaspanelerna.

FÖRSIKTIGHETSÅTGÄRDER!

Använd inte ugnen utan glaspanelerna.

1. Öppna luckan helt och håll i båda gångjärnen.

2. Lyft och dra i spärrarna tills de klickar.

3. Stäng ugnsluckan till den första öppna positionen (halvvägs). Lyft och dra därefter för att ta bort luckan från sin plats.

4. Lägg luckan på en mjuk handduk på en stabil yta och lossa låssystemet för att ta bort den inre glaspanelen.

5. Vrid de två fästena 90° och lossa dem från sina platser. 6. Lyft först försiktigt och ta sedan bort glaspanelen.

1. Rengör glaspanelerna med vatten och tål. Torka glaspanelerna noga. Diska inte glaspanelerna i diskmaskin.
2. När rengöringen är klar, sätt tillbaka glaspanelerna och ugnsluckan.

Om luckan är korrekt installerad kommer du att höra ett klick när du stänger spärrarna. När det har installerats korrekt hörs ett klick i lucklisten.

Se till att du monterar den inre glaspanelen A korrekt på sin plats.

12.5 Byte av LED-lampa

VARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen och vänta tills den svalnat.
2. Koppla ur produkten från eluttaget.
3. Lägg trasan på ugnens botten.

Bakre lampa

1. Ta bort glasskyddet genom att vrida på det.
2. Rengör glasskyddet.
3. Byt ut lampan mot en passande som är värmetålig upp till 300°C
4. Sätt tillbaka glasskyddet.

13. FELSÖKNING

VARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Problem Orsak och åtgärd

Produkten värms inteupp.	Sakringen har gätt. Kon-trollera att sakringen ärorsaken till felet. Om pro-blemet kvarstär skadukontakra en kvalificerad elektriker.
Luckans tätning År skadad.	och använd inteprodukten. Kontakra ett auktori-serat servicecenter.
Displayen visar "12:00". Ett strömavbrott har in-träffat. Ställ in klockan.

Problem Orsak och åtgärd

Belysningen fungerar inte.

Lampan ar trasig. Byt ut lampan. Se "Skötsel och rengöring", Byta ut lam- pan.

13.2 Servicedata

Kontakta din Återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingskylten.

Typskylten sitter på ugnens främre ram. Den är synlig när du öppnar luckan. Ta inte bort märkskylten från produkten.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) :

14.1 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar

Leverantörens namn Electrolux
Modellidentiferring	COFGH40BK 944068434KOFGH40BK 944068440KOFGH40BX 944068439
Energieeffektivitetindex 95.1
Energieeffektivitetklass A
Energiförbrukning med standardbelastning, konventionellläge 0.89 kWh/cykel
Energiförbrukning med standardbelastning, varmluftsläge 0.78 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 65 I
Typ av ugn Inbyggd ugn
Massa	COFGH40BK 27.9 kg
	KOFGH40BK 27.9 kg
	KOFGH40BX 27.9 kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.2 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Effektförbrukning i viloläge 0.8 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga strömsparläget 20 min

14.3 Energibesparande tips

Följande tips hjälper dig att spara energi när du använder din produkt.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är på. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist ren och kontrollera att den sitter rätt och ordentligt fast.

Använd köksredskap av metall och mörka, icke-reflekterande burkar och behållare för att spara energi.

Förvärm inte produkten före tillagning om det inte specifikt rekommenderas.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3-10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att hålla maten varm eller värma upp andra rätter.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Varmluft med fukt

Denna funktion används för att spara energi under tillagningen.

15. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
