BRUKSANVISNING COFGH40BK ELECTROLUX

• Før enhver vedligeholdelse skal apparatet kobles fra elnettet.

2.4 Vedligeholdelse og rengøring

ADVARSEL! Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

Denne rengøringsprocedure anvender fugt til at fjerne fedt og madpartikler fra produktet.

14.2 Produktinformation om strømforbrug og maksimal tid til at nå den

Les medfølgende instruksjoner nøye innen du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og sårbare mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse 50 NORSKfunksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

• Barn bør være under oppsyn for å sikre at de ikke leker med produktet.

• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Hold barn og kjæledyr borte fra apparatet når det er i bruk og når det kjøles ned.

• Hvis produktet har en barnesikring, bør den aktiveres.

• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet skal kun brukes til matlaging.

• Dette produktet er beregnet for bruk innendørs i ett hjem.

• Dette produktet kan brukes på kontorer, hotellrom, gjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruk for husholdningsrom.

• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.

• Om tilførselsledningen er skadet må den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.

• ADVARSEL: Sørg for at produktet er slått av før du bytter lampen for å unngå fare for elektrisk støt.

• ADVARSEL: Produktet og tilgjengelige deler blir varme under bruk. Vær forsiktig så du ikke berører varmeelementene eller produktrommets overflate.

• Bruk alltid grillvotter til å fjerne eller sette inn tilbehør eller ovnsutstyr. NORSK 51• For å fjerne ovnsstigene, må du først trekke dem ut i front og siden i bakkant. Monter ovnsstigene i motsatt rekkefølge.

• Ikke bruk damprengjøring til å rengjøre produktet.

• Ikke bruk skurende rengjøringsmidler eller skarpe skrapegjenstander av metall for å rengjøre glassdøren, da dette kan ripe opp glasset og føre til at glasset blir matt.

• Fjern all emballasje.

• Ikke monter eller bruk et skadet produkt.

• Følg installasjonsanvisningene som følger med produktet.

• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.

• Ikke dra eller løft produktet etter håndtaket.

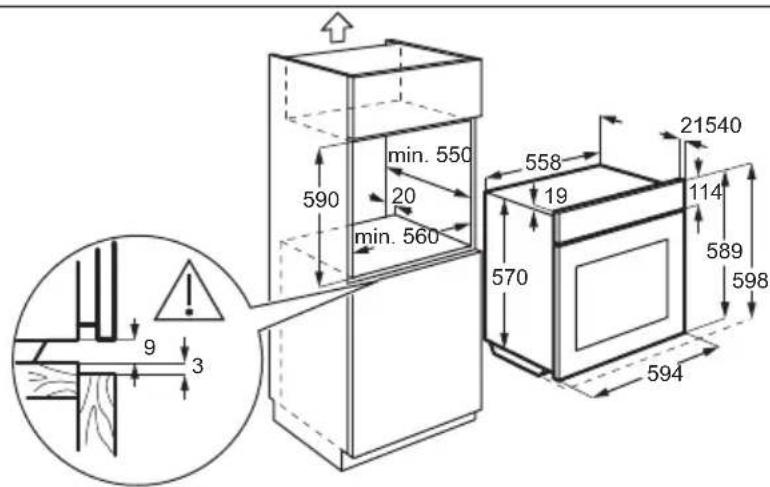

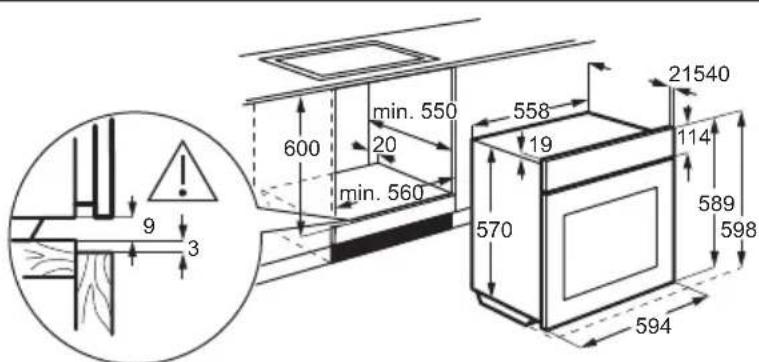

• Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.

• Overhold minimumsavstanden fra andre produkter og enheter.

• Før du monterer produktet, sjekk at produktdøren åpner uten hindring.

• Produktet er utstyrt med et elektrisk kjølesystem. Det må brukes med elektrisk strømforsyning. Minstehøyde for skap (min‐ stehøyde for skap under benkeplate) 590 (600) mm Skapbredde 560 mm Skapdybde 550 (550) mm Høyden av fronten av pro‐ duktet 598 mm Høyden av baksiden av produktet 579 mm Bredden av fronten av pro‐ duktet 594 mm Bredden av baksiden av produktet 558 mm Dybden av produktet 561 mm Produktets innebygde dyb‐

540 mm Dybde med døren åpen 1007 mm Minsteåpning for ventila‐ sjon. Åpning er plassert på nedre bakside 560x20 mm Lengden på strømlednin‐ gen. Strømledningen finner du i høyre hjørne på baksi‐ den 1100 mm Monteringsskruer 4x25 mm

2.2 Elektrisk tilkobling

ADVARSEL! Fare for brann og elektrisk støt.

• Ikke bruk grenuttak eller skjøteledninger.

• Pass på at støpselet og strømkabelen ikke påføres skade. Hvis strømkabelen må erstattes, må dette utføres av vårt Autoriserte servicesenter.

• Strømkablene må ikke berøre eller komme nær apparatets dør eller sprekken under 52 NORSKapparatet, spesielt ikke når den er i bruk eller når døren er varm.

• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.

• Ikke sett støpselet i stikkontakten før monteringen er fullført. Påse at det er tilgang til stikkontakten etter monteringen.

• Hvis stikkontakten er løs skal du ikke sette i støpselet.

• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

• Bruk kun korrekte isoleringsenheter: vernebrytere, sikringer (sikringer av skrutypen fjernet fra holderen), jordfeilbrytere og kontaktorer.

• Den elektriske monteringen må ha en isoleringsenhet som lar deg frakoble apparatet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

ADVARSEL! Risiko for skade, brannskader og elektrisk støt eller eksplosjon.

• Produktets spesifikasjoner må ikke endres.

• Pass på at ventilasjonsåpningene ikke er blokkerte.

• Ikke la produktet være uten tilsyn mens det er i drift.

• Slå av produktet etter hver bruk.

• Vær forsiktig når du åpner døren til produktet når det er i bruk. Varmluft kan slippe ut.

• Ikke bruk produktet med våte hender eller når det er i kontakt med vann.

• Ikke belast døren når den er åpen.

• Bruk ikke produktet som arbeids- eller oppbevaringsflate.

• Åpne døren til produktet forsiktig. Bruk av ingredienser med alkohol kan føre til en blanding av alkohol og luft.

• Ikke la gnister eller åpne flammer komme i kontakt med produktet når du åpner døren.

• Bruk alltid glass og krukker som er godkjent for konserveringsformål.

• Hvis produktet er montert bak et møbeldør, må du sørge for at døren aldri er lukket når produktet er i drift. Varme og fuktighet kan bygge seg opp bak et lukket møbeldør og dermed forårsake skade på produktet, boligen eller gulvet. Ikke lukk møbeldøren før produktet er helt avkjølt etter bruk. NORSK 532.4 Stell og rengjøring ADVARSEL! Fare for personskade, brann eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.

• Påse at produktet er kaldt. Det er fare for at glasspanelene kan knuses.

• Erstatt umiddelbart panelene til glassdørene om disse har blitt skadet. Kontakt det autoriserte servicesenteret.

• Vær forsiktig når du fjerner døren fra produktet. Døren er tung!

• Rengjør produktet med jevne mellomrom for å hindre skade på overflaten.

• Rengjør produktet med en fuktet myk klut. Bruk kun nøytralt vaskemiddel. Du må aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

ADVARSEL! Det er fare for elektrisk støt.

• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

• Dette produktet inneholder en lyskilde med energieffektivitetsklasse G.

• Bruk kun lyspærer med tilsvarende spesifikasjoner.

• Kontakt det autoriserte servicesenteret for å reparere apparatet.

ADVARSEL! Se etter i Sikkerhetskapitlene.

4.1 Generell oversikt

Bryter for ovnsfunksjoner

Ventilåpninger for kjølevifte

Uttakbare brettstiger

Gravert ovnsrom - Beholder for rengjøring med vann

2. Drei bryteren for ovnsfunksjonene for å

innstillinger. Drei bryteren for ovnsfunksjoner til av- posisjonen for å slå av produktet .

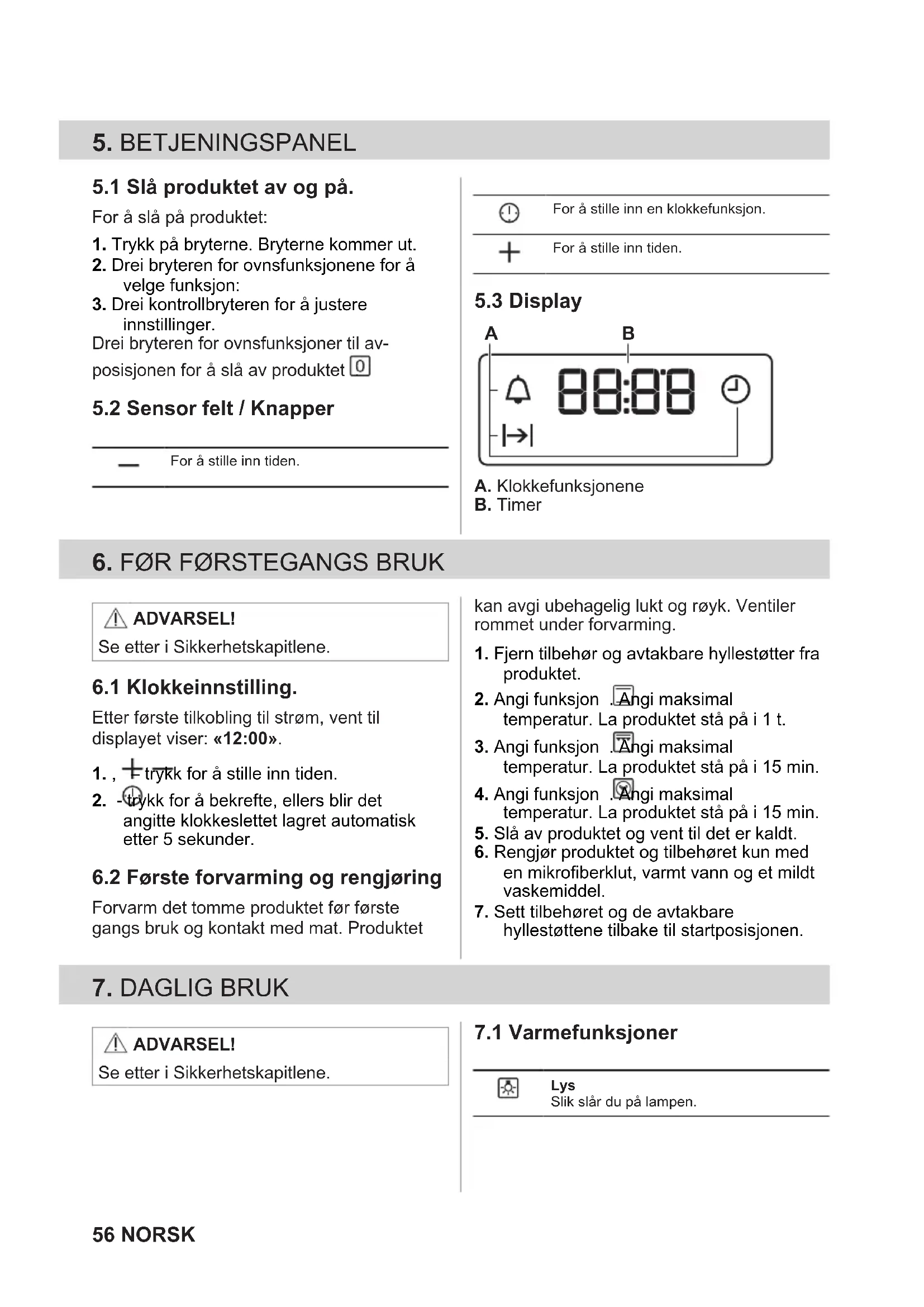

5.2 Sensor felt / Knapper

For å stille inn tiden. For å stille inn en klokkefunksjon. For å stille inn tiden.

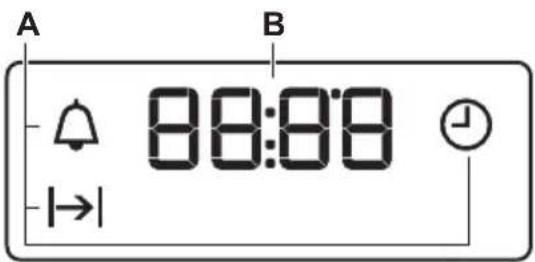

A B A. Klokkefunksjonene B. Timer

6. FØR FØRSTEGANGS BRUK

ADVARSEL! Se etter i Sikkerhetskapitlene.

6.1 Klokkeinnstilling.

Etter første tilkobling til strøm, vent til displayet viser: «12:00».

1. , – trykk for å stille inn tiden.

2. - trykk for å bekrefte, ellers blir det

angitte klokkeslettet lagret automatisk etter 5 sekunder.

6.2 Første forvarming og rengjøring

Forvarm det tomme produktet før første gangs bruk og kontakt med mat. Produktet kan avgi ubehagelig lukt og røyk. Ventiler rommet under forvarming.

1. Fjern tilbehør og avtakbare hyllestøtter fra

6. Rengjør produktet og tilbehøret kun med

en mikrofiberklut, varmt vann og et mildt vaskemiddel.

7. Sett tilbehøret og de avtakbare

hyllestøttene tilbake til startposisjonen.

ADVARSEL! Se etter i Sikkerhetskapitlene.

Lys Slik slår du på lampen. 56 NORSKTilberedning med varmluft For tilberedning av retter som skal ha samme steketemperatur i mer enn én høy‐ de, uten at smaken overføres imellom ret‐ tene. Baking med fukt Denne funksjonen er laget med tanke på å spare energi når man lager mat. Når du bruker denne funksjonen, kan temperatu‐ ren i produktet variere fra den angitte tem‐ peraturen. Varmeeffekten kan reduseres. For mer informasjon, se kapittelet «Daglig bruk», merknader om: Baking med fukt. Over- og undervarme / Rengjøring med vann For å bake og steke på ett hyllenivå. Se kapitlet «Stell og rengjøring» for mer informasjon om: Rengjøring med vann. Undervarme For å hermetisere mat og bake kaker med sprø bunn. Ekte varmluft For å steke kjøtt og bake kaker. Still inn en lavere temperatur enn for konvensjonell matlaging, da viften fordeler varmen jevnt innvendig i ovnen. Rask grilling Slik griller du store mengder tynne mat‐ stykker og rister brød. Gratinering med vifte For å steke store kjøttstykker eller fjærfe på én brettplassering. For å gratinere og brune. Tining For å tine mat (grønnsaker og frukt). Tine‐ tiden avhenger av mengden og størrelsen på den frosne maten.

7.2 Merknader om: Baking med fukt

Denne funksjonen blir brukt til å overholde energieffektivitetsklassen og økodesignkrav (i henhold til EU 65/2014 og EU 66/2014). Tester i henhold til: IEC/EN 60350-1. Stekeovnsdøren skal være lukket under tilberedning slik at funksjonen ikke forstyrres, og ovnen er i drift med høyest mulig energieffektivitet. For matlagingsinstruksjonene se kapittelet «Råd og tips»Baking med fukt. For generelle anbefalinger om energisparing se kapittelet «Energieffektivitet», Energisparetips.

7.3 Stille inn en ovnsfunksjon

1. Vri på knappen for varmefunksjonene for

å velge en oppvarmingsfunksjon.

2. Drei på kontrollvelgeren for å velge

til av-posisjonen for å slå av produktet.

Når produktet er i bruk, slår kjøleviften seg på automatisk for å holde produktets overflater kalde. Hvis du slår av produktet, er kjøleviften aktiv til produktet avkjøles.

8.2 Sikkerhetstermostat

Feil bruk av ovnen eller ødelagte komponenter, kan medføre alvorlig overopphetelse. For å forhindre dette har ovnen en sikkerhetstermostat som avbryter strømforsyningen. Ovnen slår seg automatisk på igjen når temperaturen faller. NORSK 579. KLOKKEFUNKSJONER

9.1 Tabell over klokkefunksjoner

Tid på dagen For å stille inn, endre eller sjekke klokkeslett. Steketid For å velge hvor lenge produktet virker. Varselur For å stille inn en nedtelling. Denne funksjo‐ nen har ingen innvirkning på bruken av pro‐ duktet. Du kan stille inn denne funksjonen når som helst, selv når ovnen er slått av.

9.2 Innstilling: Tid på dagen

1. – trykk gjentatte ganger for å endre

klokkeslettet. - blinker.

2. , – trykk for å stille inn tiden.

Etter ca. 5 s stopper blinkingen og displayet viser klokkeslettet. - blinker når du kobler produktet til en strømkilde, når det har vært et strømbrudd eller når timeren ikke er innstilt. , – trykk for å stille inn tiden.

2. – trykk gjentatte ganger. - blinker.

3. , – trykk for å stille inn: Steketid.

Displayet viser . - blinker når den innstilte tiden er over. Signalet høres og produktet slår seg av.

4. Trykk på en vilkårlig knapp for å stoppe

1. – trykk gjentatte ganger. - blinker.

2. , – trykk for å stille inn tiden.

Funksjonen starter automatisk etter 5 s. Når innstilt tid avsluttes, hører du et lydsignal.

3. Trykk på en vilkårlig knapp for å stoppe

9.5 Avbryter: Klokkefunksjonene

1. – trykk gjentatte ganger til

klokkesymbolet begynner å blinke.

Klokkefunksjonen slås av etter noen få sekunder.

10. BRUK AV TILBEHØRET

ADVARSEL! Se etter i Sikkerhetskapitlene.

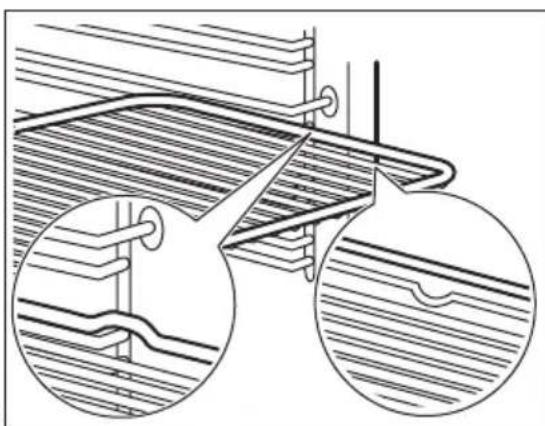

10.1 Innsetting av tilbehør

Små fordypninger øverst for å øke sikkerheten. Fordypningene er også tippebeskyttet. Den høye kanten rundt risten forhindrer at kokekar sklir av risten. Rist Sett ristene inn mellom sporene på brettstigen og pass på at føttene peker nedover. 58 NORSKStekebrett Skyv brettet inn i sporene på brettstigene.

Temperaturer og tilberedningstider i tabellene er kun veiledende. De avhenger av oppskriftene og kvalitet og mengde ingredienser som brukes. Produktet kan bake eller steke annerledes enn det forrige produktet. Antydningene nedenfor viser anbefalte innstillinger for temperatur, tilberedningstid og hylleplassering for spesifikke mattyper. Tell brettposisjonene fra bunnen av ovnen. Hvis du ikke finner opplysningene for en bestemt oppskrift, kan du ta utgangspunkt i en tilsvarende rett. For energisparetips, se kapittelet «Energieffektivitet». Symboler som brukes i tabellene: Mattype Varmefunksjon Temperatur Tilbehør Hyllenivå Tilberedningstid (min)

• Ramekiner – keramikk, diameter 8cm, høyde 5 cm

• Tertebunnsform - mørk, ikke-refleksiv, diameter 28cm

11.3 Baking med fukt

11.4 Informasjon for testinstitutter

Tester i henhold til IEC 60350-1. Småkaker, 16 stk. per stekebrett Over- og undervarme Stekebrett 3 170 20 - 35 Småkaker, 16 stk. per stekebrett Ekte varmluft Stekebrett 3 160 20 - 35 Småkaker, 16 stk. per stekebrett Ekte varmluft Stekebrett 1 og 3 160 20 - 35 Eplepai, 2 former Ø 20 cm Over- og undervarme Rist 1 170 70 - 90 Eplepai, 2 former Ø 20 cm Ekte varmluft Rist 2 160 70 - 90 60 NORSKFormkake, kake‐form Ø26 cmOver- og undervarme Rist 2 170 35 - 45Formkake, kake‐form Ø26 cmEkte varmluft Rist 2 160 35 - 45Kjeks Over- og undervarme Stekebrett 3 150 20 - 35Kjeks Ekte varmluft Stekebrett 3 150 20 - 35Smørbrød Grill Rist 3 maks. 1 - 5 Forvarm ovnen i 10 minutter.

12. STELL OG RENGJØRING

ADVARSEL! Se etter i Sikkerhetskapitlene.

12.1 Merknader om rengjøring

• Rengjør produktets forside kun med en mikrofiberklut med varmt vann og et mildt vaskemiddel. Rengjør og sjekk dørpakningen som sitter rundt rammen til ovnsrommet.

• Bruk en rengjøringsløsning for å rengjøre metalloverflater.

• Rengjør flekker med et mildt vaskemiddel. Hverdagsbruk

• Rengjør innsiden av produktet etter hver bruk. Fettoppsamling eller andre rester kan føre til brann.

• Fuktighet kan kondensere inne i produktet eller på glasspanelene i døren. For å redusere kondensen, kan du la produktet være i gang i 10 minutter før du lager mat. Ikke oppbevar maten i produktet lenger enn 20 minutter. Tørk innsiden av produktet kun med en mikrofiberklut etter hver bruk. Tilbehør

• Rengjør alt tilbehør etter hver bruk og la det tørke. Bruk kun en mikrofiberklut med varmt vann og et mildt vaskemiddel. Ikke rengjør tilbehøret i en oppvaskmaskin.

• Rengjør ikke tilbehør med slippbelegg ved hjelp av sterke vaskemidler eller skarpe gjenstander.

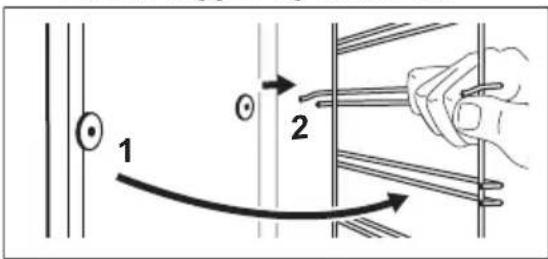

12.2 Fjerning av hyllestøttene

Fjern hyllestøttene for å rengjøre produktet.

3. Trekk den bakre delen av hyllestøtten ut

fra sideveggen og ta den ut.

4. Monter brettstigen i motsatt rekkefølge.

12.3 Rengjøring med vann

Denne rengjøringsprosedyren bruker fuktighet for å fjerne gjenværende fett og matrester fra produktet.

2. Still inn funksjonen .

med en myk klut. NORSK 6112.4 Fjerning og montering av døren Ovnsdøren har to glass. Du kan ta av ovnsdøren og det innvendige dørglasspanelet for å rengjøre det. Les hele «Fjerning og montering av døren»-instruksjonen før du fjerner glassene. FORSIKTIG! Ikke bruk ovnen uten glasspanelene.

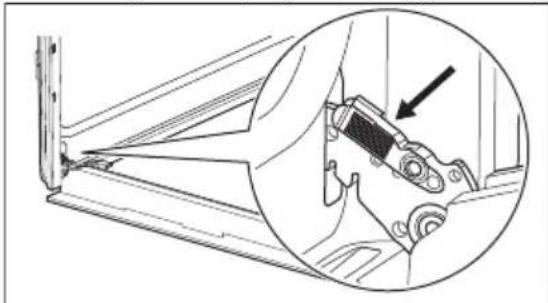

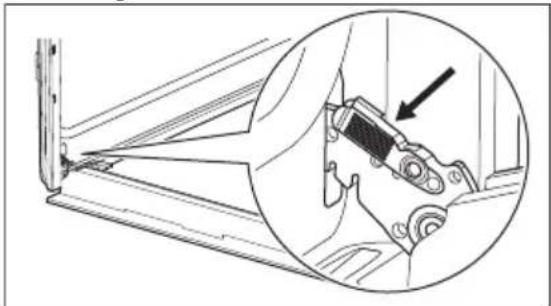

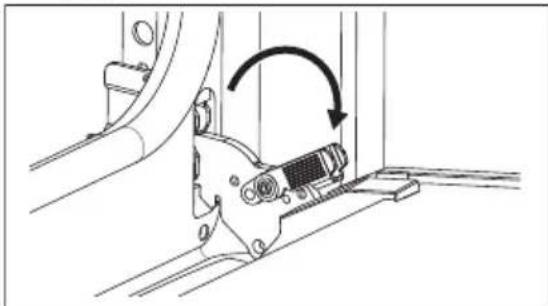

2. Løft og trekk i låsene til de klikker på

3. Lukk ovnsdøren halveis til første åpne

posisjon. Trekk og løft for å ta døren ut av holderen.

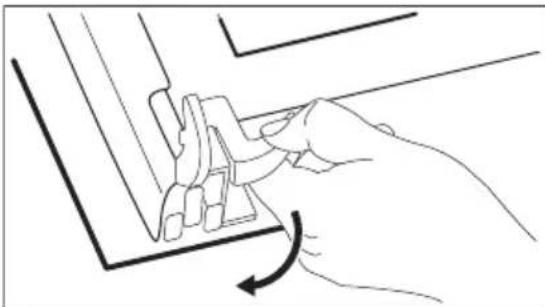

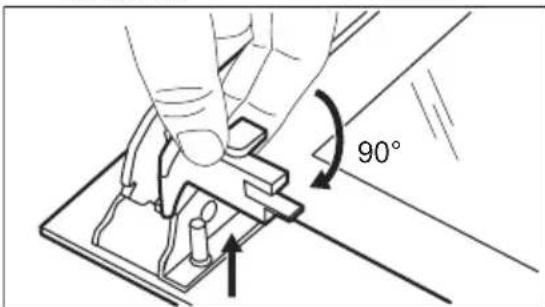

4. Legg døren på et mykt tøystykke på et

stabilt underlag og frigjør låsesystemet for å fjerne det indre glasspanelet.

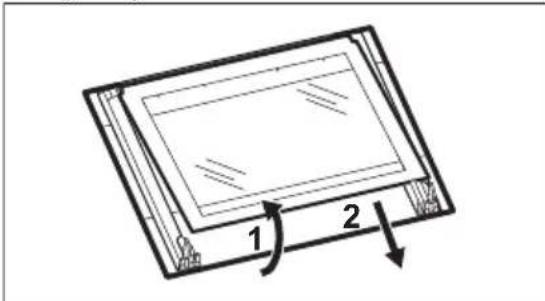

6. Først løfter du forsiktig og fjerner deretter

7. Rengjør glasspanelene med vann og

såpe. Tørk glasspanelene forsiktig. Ikke rengjør glasspanelene i oppvaskmaskinen.

8. Når rengjøringen er ferdig, monterer du

2. Rengjør glassdekselet.

ADVARSEL! Se etter i Sikkerhetskapitlene.

13.1 Hva må gjøres, hvis ...

14.1 Produktinformasjon og produktinformasjonsark i henhold til EU-

forordninger om økodesign og energimerking Leverandørens navn Electrolux Modellidentifikasjon COFGH40BK 944068434 KOFGH40BK 944068440 KOFGH40BX 944068439 Energieffektivitetsindeks 95.1 NORSK 63Energieffektivitetsklasse A Energiforbruk med standard matmengde, over- og undervarme 0.89 kWt/syklus Energiforbruk med standardbelastning, viftemodus 0.78 kWt/syklus Antall ovner 1 Varmekilde Elektrisitet Volum 65 l Ovnstyper Innebygd ovn Masse COFGH40BK 27.9 kg KOFGH40BK 27.9 kg KOFGH40BX 27.9 kg EN 60350-1 - Elektriske husholdningsprodukter for matlaging – del 1: Komfyrer, ovner, dampovner og grillappara‐ ter - Metoder for måling av yteevne.

14.2 Produktinformasjon for strømforbruk og maksimal tid for å nå

gjeldende laveffektmodus Strømforbruk i standby-modus 0.8 W Maksimal tid som trengs for at utstyret automatisk skal nå gjeldende laveffektmodus 20 min

14.3 Energisparingstips

Følgende tips nedenfor vil hjelpe deg med å spare energi når du bruker produktet. Sørg for at produktets dør er lukket når produktet er i bruk. Ikke åpne døren for ofte under matlaging. Hold dørpakningen ren og sørg for at den sitter godt på plass. Bruk kokekar i metall og mørke, ikke- reflekterende bokser og beholdere for å forbedre energisparingen Ikke forvarm produktet før tilberedning med mindre det er spesielt anbefalt. Hold pausene mellom stekingen så kort som mulig når du lager flere retter om gangen. Tilberedning med varmluft Bruk om mulig tilberedningsfunksjoner med varmluft for å spare strøm. Restvarme Når tilberedningstiden er lengre enn 30 min, reduser produktets temperatur til minimum 3 - 10 min før matlagingen avsluttes. Restvarmen inne i produktet fortsetter å tilberede. Bruk restvarmen til å holde maten varm eller varme opp andre retter. Slik holder du maten varm Hvis du vil bruke restvarmen til å holde maten varm, velg lavest mulig temperaturinnstilling. Baking med fukt Funksjonen er laget med tanke på å spare strøm under matlaging.
