MANUAL DE USUARIO AT1349X BRANDT
Estimado(a) Cliente,
Anomalías de funcionamento....71
Estimado cliente, estimada clienta,
Acaba de comprar una campana extractora BRANDT y queremos darle las gracias por ello.
Nuestros equipos de investigación han diseñado para usted esta nueva generación de aparatos que, por su calidad, su estética, sus funciones y su desarrollo tecnológico, constituyen productos excepcionales, exponentes de nuestro saber.
Su nueva campana extractora BRANDT se integrará con armonía en su cocina y combinará los resultados de aspiración y la facilidad de uso. Hemos querido ofrecerle un producto óptimo.
También encontrará en la gama de productos BRANDT, una amplia selección campanas extractoras, que podrá coordinar con su nueva campana extractora BRANDT.
Le invitamos a visitarnos en nuestra página web www.brandt.com donde encontrará las últimas innovaciones y otras informaciones útiles y adicionales.
BRANDT
Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.
Importante: Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para iarizarse lo más rápidamente posible con su funcionamiento.
www.brandt.com
Contenido
ES - Montaje y modo de empleo....74
Utilización 74
Advertencias....74
Instalación 75
Filtro al carbón activo (solamente para la versión filtrante)....77
Sustitución de la lámpara....77
Anomalías de funcionamiento....78
Servicio técnico....78

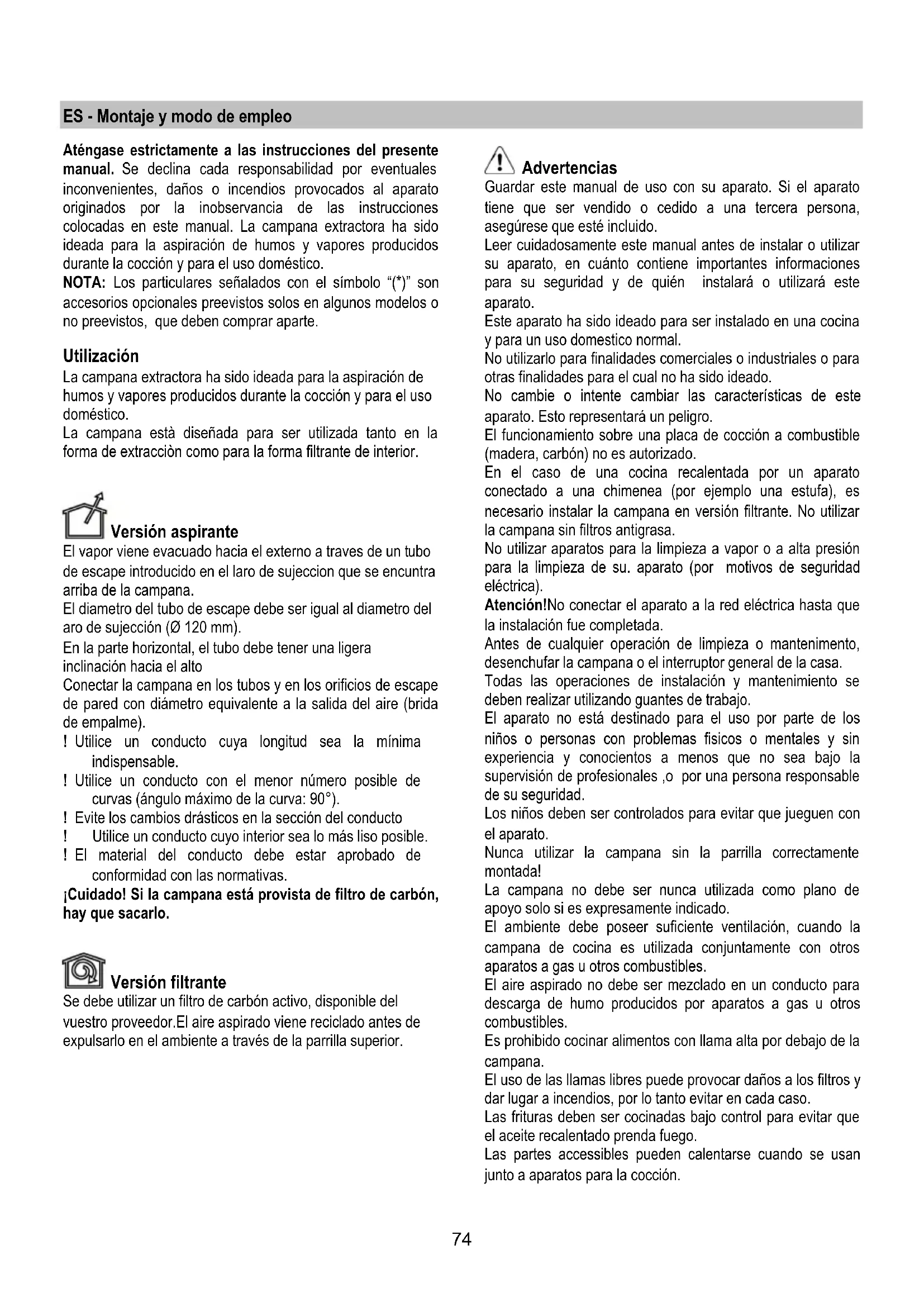

ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.
Utilización
La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana está diseñada para ser utilizada tanto en la forma de extracción como para la forma filtrante de interior.
Versión aspirante
El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuentra arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del aro de sujección (∅ 120 mm).
En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).
! Utilice un conducto cuya longitud sea la mínima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de conformidad con las normativas.
¡Cuidado! Si la campana está provista de filtro de carbón, hay que sacarlo.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible del vuestro proveedor. El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior.
Advertencias
Guardar este manual de uso con su aparato. Si el aparato tiene que ser vendido o cedido a una tercera persona, asegúrese que esté incluido.
Leer cuidadosamente este manual antes de instalar o utilizar su aparato, en cuánto contiene importantes informaciones para su seguridad y de quién instalará o utilizará este aparato.
Este aparato ha sido ideado para ser instalado en una cocina y para un uso domestico normal.
No utilizarlo para finalidades comerciales o industriales o para otras finalidades para el cual no ha sido ideado.
No cambie o intente cambiar las características de este aparato. Esto representará un peligro.
El funcionamiento sobre una placa de cocción a combustible (madera, carbón) no es autorizado.
En el caso de una cocina recalentada por un aparato conectado a una chimenea (por ejemplo una estufa), es necesario instalar la campana en versión filtrante. No utilizar la campana sin filtros antigrasa.
No utilizar aparatos para la limpieza a vapor o a alta presión para la limpieza de su. aparato (por motivos de seguridad eléctrica).
Atención! No conectar el aparato a la red eléctrica hasta que la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para evitar que jueguen con el aparato.
Nunca utilizar la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la campana.
El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.
Montaje
Antes de comenzar con la instalación:
- Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo).
Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transportes) materiales suministrados (como por ejemplo bolsas con tornillos (*), garantías (*) etc.), eventualmente quitarlos y conservarlos.
- Si es posible desconectar o quitar los muebles debajo y alrededor del área de instalación de la campana para tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger los muebles y todas las partes necesarias para la instalación. Escoger una superficie plana y cubrirla con una protección donde apoyar las piezas metálicas.
- Verificar además que en la zona cerca de la zona de instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).
- Ejecutar todos los trabajos de mampostería necesarios (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
La campana se puede instalar en la parte inferior o en los lados del gabinete.
Preparación para la instalación
- Instalar el cable de alimentación a la campana..
- Retirar el/los filtro/s de grasa.
- Remover, si están instalados, los filtros de carbón (2, instalados a los lados del motor de aspiración)
Proceder con el tipo de instalación que se prefiera (ver sección "Instalación en la parte inferior del gabinete" o "Instalación en los lados del gabinete")
Instalación en la parte inferior del gabinete
- Poner la plantilla en la parte inferior del gabinete y hacer los agujeros para el paso de los tornillos, del orificio de drenaje y del cable de alimentación.
Nota: Repetir la perforación, orificio de escape y del cable de alimentación, también en el techo o en la parte posterior del gabinete, según sea necesario.
- Instalar la campana con los tornillos.
Proceder con la regulación de la profundidad del cajón (vea las instrucciones en la sección "Ajuste de la profundidad del cajón").
Instalación en los lados del gabinete
- Instalar los rieles de fijación en los laterales del gabinete con los tornillos.
Nota: Colocar los rieles de manera que queden al ras con el borde inferior y posterior del gabinete.
-
Instalar los soportes laterales de la campana con los tornillos.
-
Posicionar la campana a través de los soportes recién instalados sobre los rieles fijados a los lados del gabinete.
-
Ajustar la estructura de la campana de manera que quede totalmente unida al gabinete.
Nota: Para ejecutar esta operación aflojar los tornillos que fijan los soportes laterales (ver secuencia de instalación 7) y atornillarlos cuando se termine.
- Sujetar la campana con los tornillos..
Proceder con el ajuste de la profundidad del cajón (ver
instrucciones en la sección "Ajuste de la profundidad del cajón").
Ajuste de la profundidad del cajón
- Instalar los soportes de ajuste y asegurarlos con los tornillos (sin apretarlos completamente).
Cerrar el cajón hasta la posición deseada y apretar definitivamente los tornillos que fijan los soportes de ajuste que funcionarán como "fin de cierre" del cajón extraíble.
Proceder con la finalización de la instalación (ver instrucciones en la sección "Finalización de la instalación").
Finalización de la instalación
- Instalar un tubo de escape lo suficientemente largo para llegar a la parte superior del gabinete (versión filtrante) o al exterior (versión aspirante).
(Realizar también la conexión del cable a la red doméstica de electricidad).
-
Instalar los filtros de carbón, si se decide utilizar la campana en versión filtrante, de lo contrario, no se deben utilizar.
-
Volver a instalar el/los filtro/s de grasa.
Funcionamiento

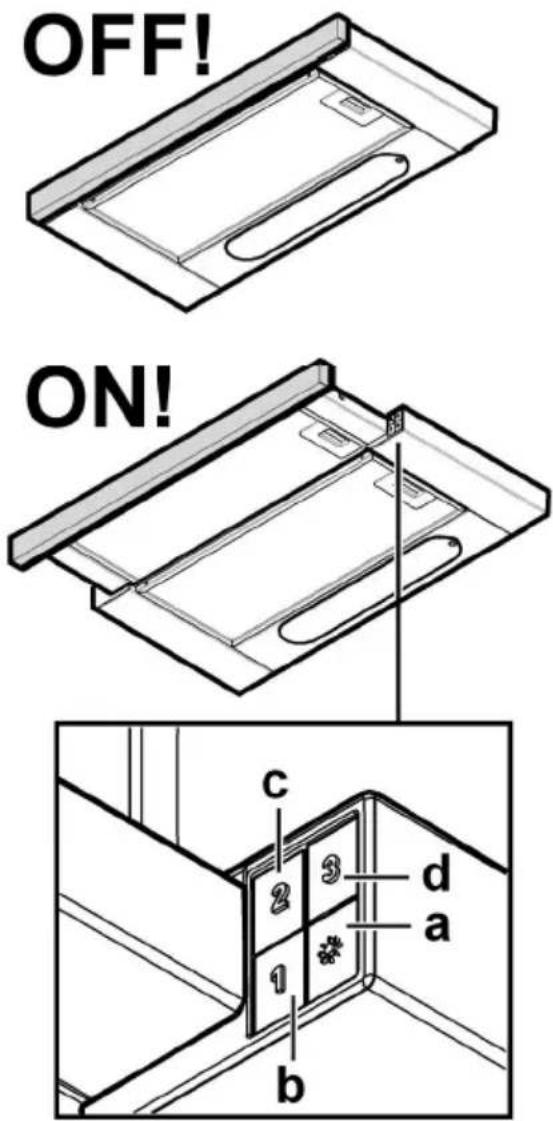

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.
b. Interruptor OFF/ velocidad 1
c. Selección velocidad 2
d. Selección velocidad 3
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconcejamos de encender la aspiración 5 minutos antes de iniciar a cocinar y dejarla en función por otros 15 minutos aproximadamente.
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Fig. 2-14
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 3-13
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después da mas o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse o reciclarse.
Quitar los filtros antigrasa
Aplique un filtro al carbón por lado y enganchelo en la campana extractora.
Ponga de nuevo los filtros antigrasa.
LIMPIEZA Y MANTENIMIENTO DEL APARATO
Para la conservación de su aparato, le recomendamos que utilice los productos de limpieza Clearit.
La pericia de los profesionales al servicio de los particulare
Clearit le propone productos profesionales y soluciones para el mantenimiento diario de aparatos electrodomésticos y cocinas.
Los encontrará a la venta en su distribuidor habitual, junto con una línea de productos accesorios y consumibles.
Sustitución de la lámpara
Desconecte el aparato de la red eléctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.
Extraiga el cajón.
Quitar la rejilla
Sustituir la lámpara dañada
Utilizar sólo lámparas halógenas con forma a vela ∅35mm E14 28W
Volver a montar la rejilla.
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental:
Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Anomalías de funcionamiento
| SÍNTOMAS SOLUCIONES | |
| La campana no funciona... | Compruebe que:No hay un corte de corriente.Se ha seleccionado una velocidad. |
| El rendimiento de la campana es insuficiente... | Compruebe que:La velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y el vapor de agua producido.La cocina suficientemente ventilada para que pueda entrar aire.El sistema de tubos de descarga causa una perdida de eficacia de la campana extractora. Contactar un técnico calificado..El filtro de carbono no está gastado (campana en versión reciclaje). |
| La campana se ha parado mientras estaba funcionando. | Compruebe que:No hay un corte de corriente.No se ha activado el dispositivo de corte omnipolar. |
Servicio técnico
Las intervenciones que requiera la máquina deberán ser efectuadas:
- por el revendedor,
- o por cualquier profesional cualificado depositario de la marca.
Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).
Estos datos figuran en la placa de identificación situada en la máquina.
