MODE D'EMPLOI AT1349X BRANDT

Chère Cliente, Cher Client, Vous venez d'acquérir une hotte BRANDT et nous vous en remercions. Nos équipes de recherche ont conçu pour vous cette nouvelle génération d'appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d'exception, révélateurs de notre savoir-faire. Votre nouvelle hotte BRANDT s'intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances d’aspiration, et la facilité d’utilisation. Nous avons voulu vous offrir un produit d’excellence. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte BRANDT. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires. BRANDT

• Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important: Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.11 Sommaire FR - Prescriptions de montage et mode d’emploi p. 12
• Utilisation p. 12
• Attention p. 12
• Installation p. 13
• Branchement électrique p. 13
• Montage p. 13
• Fonctionnement p. 14
• Entretien p. 15
• Nettoyage p. 15
• Filtre anti-graisse p. 15
• Filtre à charbon actif (uniquement pour version recyclage) p. 15
• Remplacement des lampes p. 15
• Anomalies de fonctionnement p. 16

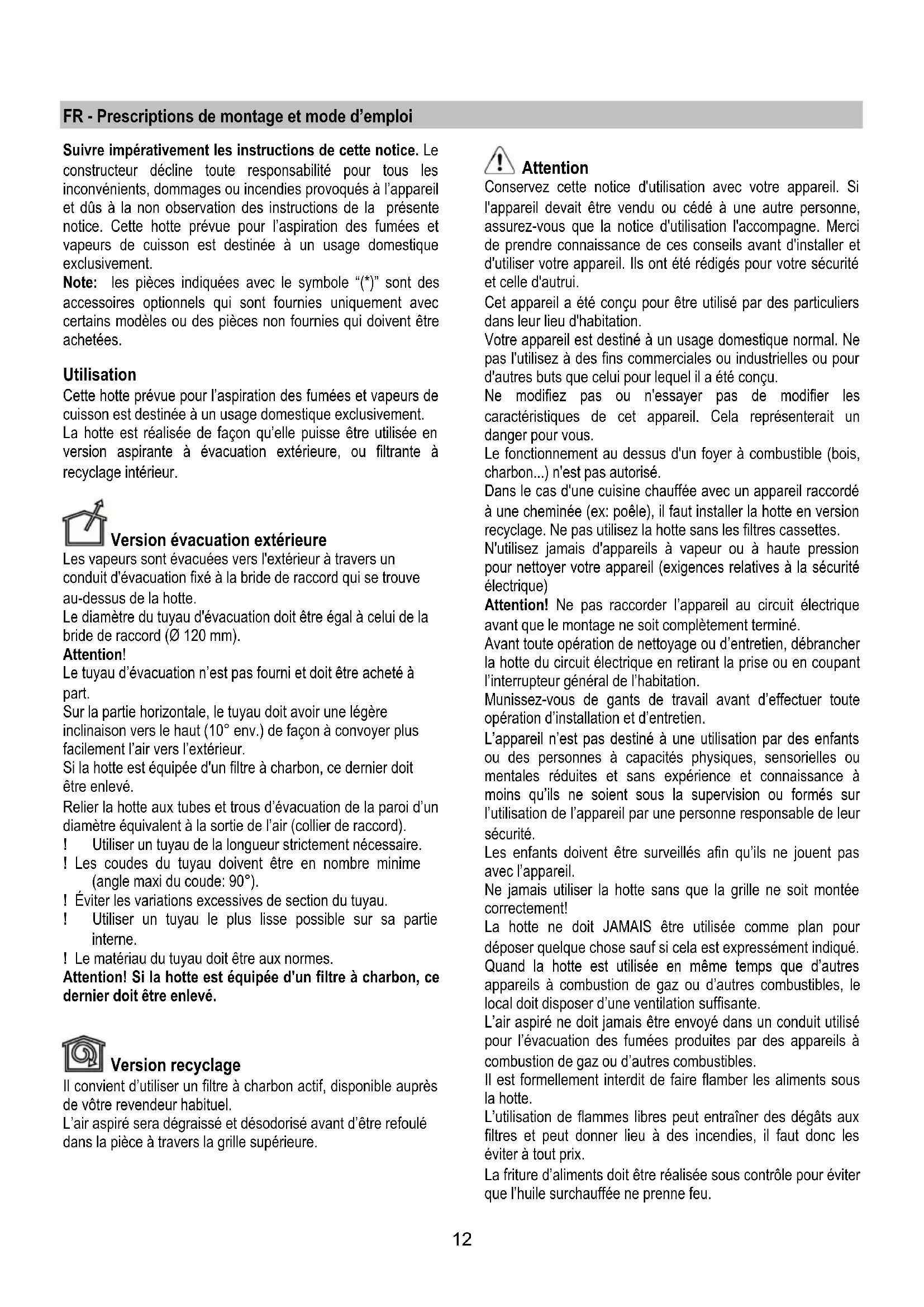

• Service Après-Vente FR - Prescriptions de montage et mode d’emploi Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement. Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées. Utilisation Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement. La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur. Version évacuation extérieure Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte. Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord (Ø 120 mm). Attention! Le tuyau d’évacuation n’est pas fourni et doit être acheté à part. Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut (10° env.) de façon à convoyer plus facilement l’air vers l’extérieur. Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de l’air (collier de raccord). ! Utiliser un tuyau de la longueur strictement nécessaire. ! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90°). ! Éviter les variations excessives de section du tuyau. ! Utiliser un tuyau le plus lisse possible sur sa partie interne. ! Le matériau du tuyau doit être aux normes. Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé. Version recyclage Il convient d’utiliser un filtre à charbon actif, disponible auprès de vôtre revendeur habituel. L’air aspiré sera dégraissé et désodorisé avant d’être refoulé dans la pièce à travers la grille supérieure. Attention Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Votre appareil est destiné à un usage domestique normal. Ne pas l'utilisez à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Le fonctionnement au dessus d'un foyer à combustible (bois, charbon ) n'est pas autorisé. Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex: poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique) Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. Munissez-vous de gants de travail avant d’effectuer toute opération d’installation et d’entretien. L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu.13 Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des appareils pour la cuisson. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel. Installation La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte. Branchement électrique La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. La hotte est pourvue d'un câble d'alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d'assistance technique. Montage Avant de commencer l’installation: p. 1612

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui- ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l’assemblage. Couvrir cette surface d’une protection et placer tous les éléments de la hotte et de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se raccorder à un dispositif d’évacuation de fumées vers l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation). La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. La hotte peut être installée sur le fond ou sur les côtés du meuble suspendu Préparation de l'installation

1. Installer le câble d'alimentation à la hotte.

2. Retirer le/les filtre(s) à graisse.

3. Retirer, le cas échéant, les filtres à charbon (2, installés

sur les côtés du moteur d'aspiration) Procéder au type préféré d’installation (Voir le paragraphe ‘Installation sur le fond du meuble’ ou ‘Installation sur le côté du meuble’) L'installation sur le fond du meuble

4. Appliquer le modèle sur le fond du meuble suspendu et

faire des trous pour le passage des vis du trou d'évacuation et du câble électrique. Remarque: Répétez les trous pour le tuyau de vidange et le câble électrique sur le plafond ou sur le dos du meuble aussi, selon le besoin.

5. Installez la hotte avec les vis.

Procéder à l'ajustement de la profondeur du tiroir (voir les instructions du paragraphe "Réglage de la profondeur du tiroir").14 L'installation sur les côtés du meuble

6. Installez les rails de couplage aux côtés du meuble avec

les vis. Remarque: Fixer les rails de sorte qu'ils soient en ligne avec le bord inférieur et arrière du meuble.

7. Installer les supports latéraux sur la hotte avec les vis.

8. Faire glisser la hotte à l'aide des supports récemment

installés sur les rails fixés sur les côtés du meuble.

9. Ajuster la position de la hotte de sorte qu'elle est

parfaitement adhérente au meuble suspendu. Remarque: Pour effectuer cette opération, desserrer les vis qui fixent les supports latéraux (voir séquence d'installation 7) pour les serrer de nouveau une fois cette opération terminée.

10. Fixez la hotte avec les vis.

Procéder à l'ajustement de la profondeur du tiroir (voir les instructions du paragraphe "Réglage de la profondeur du tiroir"). Réglage de la profondeur du tiroir

11. Installer les supports de réglage et fixer avec les vis

(sans serrer complètement). Refermer le tiroir jusqu'à la position désirée et serrer les vis qui fixent les supports d'ajustement qui fonctionneront comme ‘fin de clôture’ du tiroir extractible. Procéder à la finalisation de l'installation (voir les instructions du paragraphe "Finalisation de l’Installation"). Finalisation de l'installation

12. Installer un tuyau d'évacuation suffisamment longue pour

atteindre le haut du meuble (version avec recirculation) ou en dehors (version d’aspiration). (Exécuter aussi la connexion du câble au réseau électrique de la maison).

13. installer les filtres à charbon si vous décidez d'utiliser la

hotte en mode recirculation, ou ils ne pouvaient pas être utilisés.

14. Réinstaller le/les filtres à graisse.

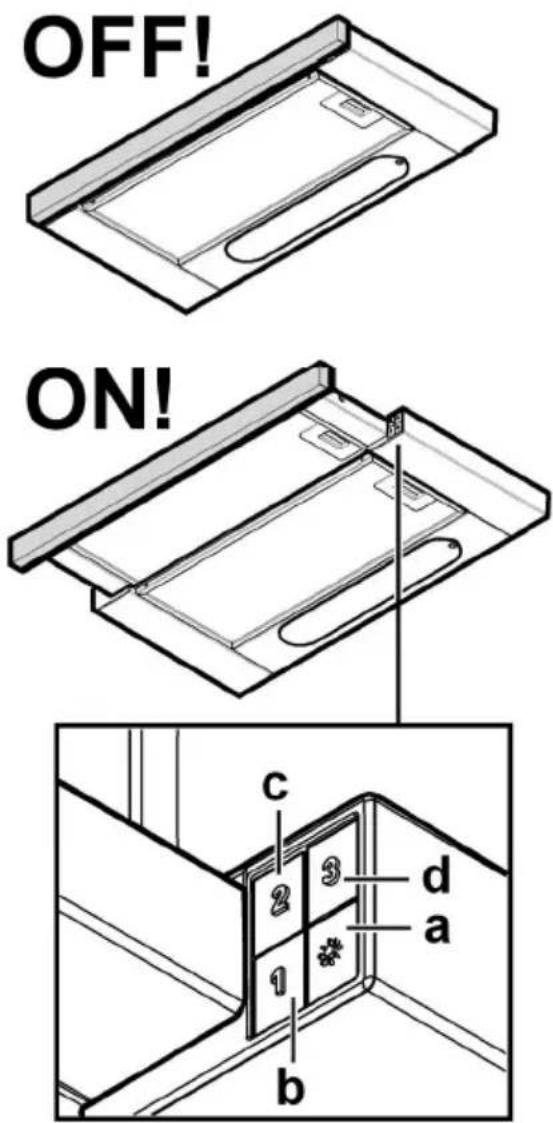

Fonctionnement La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et d’une commande d’éclairage du plan de cuisson.

a. Interrupteur lumières ON/OFF. b. Interrupteur OFF/vitesse 1 c. Sélection vitesse 2 d. Sélection vitesse 3 Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.15 Entretien Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. Nettoyage La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées. Filtre anti-graisse Fig. 2-14 Il retient les particules de graisse issues de la cuisson. Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort. Filtre à charbon actif (uniquement pour version recyclage) Fig. 3-13 Retient les odeurs désagréables de cuisson. La saturation du charbon actif se constate aprés un emploi plus ou mois long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre mois. IL NE PEUT PAS être nettoyé ou régénéré. Enlever les filtres anti-graisse. Appliquer un filtre au charbon par côté et l’accrocher à la hotte. Remettre les filtres anti-graisse. Pour préserver votre appareil, nous vous recommandons d’utiliser les produits d’entretien Clearit.

L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l’entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables. Remplacement des lampes Débrancher l’appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides. Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l’ampoule même sur le capot. Extraire complètement le tiroir. Enlever la grille. Remplacer l’ampoule endommagée. Utiliser uniquement des ampoules halogènes à bougie Ø35mm E14 28W. Remonter la grille. Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme. Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur. Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233.

• Performances : EN/CEI 61591 ; ISO 5167-1 ; ISO 5167-3 ; ISO 5168 ; EN/CEI 60704-1 ; EN/CEI 60704-2-13 ; ISO 3741 ; EN 50564 ; CEI 62301.16

• CEM : EN 55014-1 ; CISPR 14-1 ; EN 55014-2 ; CISPR 14-2 ; EN/CEI 61000-3-2 ; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le bruit. Anomalies de fonctionnement SYMPTOMES SOLUTIONS La hotte ne fonctionne pas... Vérifiez que:

• il n’y a pas de coupure de courant.

• une vitesse a été effectivement sélectionnée. La hotte a un rendement insuffisant... Vérifiez que:

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• Le système des tubes d'évacuation cause une perte d'efficacité de la hotte. Contacter un technicien qualifié.

• le filtre à charbon n’est pas usagé (hotte en version recyclage) La hotte s’est arrêtée au cours du fonctionnement Vérifiez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

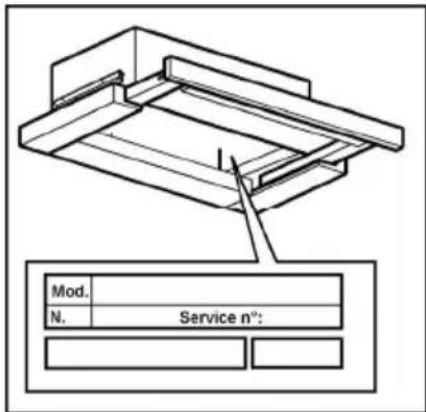

• INTERVENTIONS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (cf. schéma ci-dessous).

Lors d’une intervention d’entretien, deman-dez l'utilisation exclusive de pièces déta-chées certifiées d’origine.
