Produkttype	Emhætte
Mærke	Brandt
Model	AT1349X
Strømforsyning	230 V / 50 Hz (standard spænding og frekvens)
Belysningseffekt	2 halogenpærer E14 28W max
Sugningshastigheder	3 hastigheder
Aftrækstype	Udsugning udvendig eller recirkulation indvendig
Aftræksrørets diameter	120 mm
Minimum sikkerhedsafstand (elektrisk)	50 cm
Minimum sikkerhedsafstand (gas/komfur)	65 cm
Fedtfilter	Renseligt metalfilter (opvaskemaskine eller manuel)
Kulfilter	Valgfrit, til recirkulationsversion, udskiftning hver 4. måned maks.
Rengøring af emhætte	Indvendig og udvendig mindst én gang om måneden
Installationstype	Under skab (bund eller side)
Specielle funktioner	Udtræksskuffe, belysning af kogeplade
Kundeservice	0892 02 88 01 (0,34 €/min), FagorBrandt Forbrugerservice

Ofte stillede spørgsmål - AT1349X BRANDT

Hvordan installeres emhætten i udsugningsversion?

Til installation i udsugningsversion tilsluttes emhætten til et aftræksrør med diameter 120 mm ud mod det fri. Sørg for, at røret har en svag stigende hældning (ca. 10°). Fjern kulfilteret, hvis det er til stede. Brug et glat rør med minimal længde og så få bøjninger som muligt (maks. vinkel 90°).

Hvordan installeres emhætten i recirkulationsversion?

Til recirkulationsversion installeres et kulfilter (fås hos din forhandler). Den indsugede luft affedtes og deodoriseres, før den blæses tilbage i rummet gennem den øverste rist. Sørg for, at kulfilteret er på plads og i god stand.

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden er 50 cm for et elektrisk komfur og 65 cm for et gas- eller kombikomfur. Hvis dit komfurs instruktioner angiver en større afstand, følg da disse.

Hvordan rengøres fedtfiltrene?

Metalfedtfiltre skal rengøres én gang om måneden. De kan vaskes i hånden med et mildt rengøringsmiddel eller i opvaskemaskine ved lav temperatur og hurtigt program. Vask i opvaskemaskine kan misfarve filteret, men påvirker ikke ydeevnen.

Hvornår skal kulfilteret udskiftes?

Kulfilteret (bruges kun i recirkulationsversion) skal udskiftes efter maks. 4 måneder. Det kan ikke rengøres eller regenereres. Den nøjagtige levetid afhænger af brugsfrekvensen og regelmæssigheden af rengøring af fedtfilteret.

Hvordan udskiftes pærerne i emhætten?

Først tages apparatet ud af stikkontakten. Sørg for, at pærerne er kolde. Træk skuffen helt ud, fjern risten, og udskift den defekte pære med en halogenpære af typen ∅35 mm, E14, 28 W. Sæt risten på plads igen. Hvis belysningen ikke virker, kontroller, at pæren er korrekt isat.

Hvad gør jeg, hvis emhætten ikke virker?

Kontroller først, om der er strømsvigt, og om en hastighed er valgt. Hvis emhætten stopper under drift, kontroller også den overordnede afbryder.

Hvorfor har min emhætte utilstrækkelig ydeevne?

Sørg for, at den valgte hastighed passer til mængden af røg og damp. Kontroller, at køkkenet er tilstrækkeligt ventileret. Aftrækssystemet kan være tilstoppet eller forkert dimensioneret: kontroller røret og bøjningerne. I recirkulationsversion kan kulfilteret være mættet.

Hvordan rengøres ydersiden af emhætten?

Brug en fugtig klud med et neutralt flydende rengøringsmiddel. Brug ikke slibende midler eller alkohol. Rengør regelmæssigt indvendigt og udvendigt (mindst én gang om måneden).

Hvor finder jeg reservedele og tilbehør?

Du kan købe kulfiltre, pærer og andet tilbehør hos din sædvanlige forhandler eller fra mærket Clearit. For kundeservice kontakt FagorBrandt på 0892 02 88 01 (0,34 € inkl. moms/min) eller pr. brev til adressen: FagorBrandt, Service Consommateurs, 5 Avenue des Béthunes, BP 69526, St Ouen L'Aumône, 95060 Cergy Pontoise Cedex.

BRUGSANVISNING AT1349X BRANDT

Tak, fordi du har købt en emhætte fra BRANDT.

Vores forskningsteam har udviklet denne nye generation af apparater, hvis kvalitet, æstetik, funktion og tekniske udvikling resulterer i fremragende produkter, som understreger enestående knowhow.

Din nye emhætte fra BRANDT integreres på harmonisk vis i køkkenet hvor apparatets fantastiske udsugningsegenskaber og lette anvendelse fremhæves. Det har været vores mål at tilbyde et uovertruffet produkt.

Den brede vifte af produkter fra BRANDT tilbyder ligeledes et stort udvalg af integrerede ovne, mikrobølgeovne, kogeplader, opvaskemaskiner og i køleskabe, som du kan sammensætte med din nye emhætte fra BRANDT.

Du kan også finde os på www.brandt.com, hvor du kan se de sidste innovationer, samt få andre nyttige oplysninger om vores produkter.

BRANDT

Med en konstant forbedring af vores produkter for øje forbeholder vi os ret til ændringer af de tekniske, funktionelle og æstetiske egenskaber i forbindelse med den teknologiske udvikling.

Vigtigt: Inden apparatet tages i brug, bør du læse denne installations- og brugervejledning grundigt, så du hurtigt kan e dig ind i dets funktion.

www.brandt.com

Indholdsfortegnelse

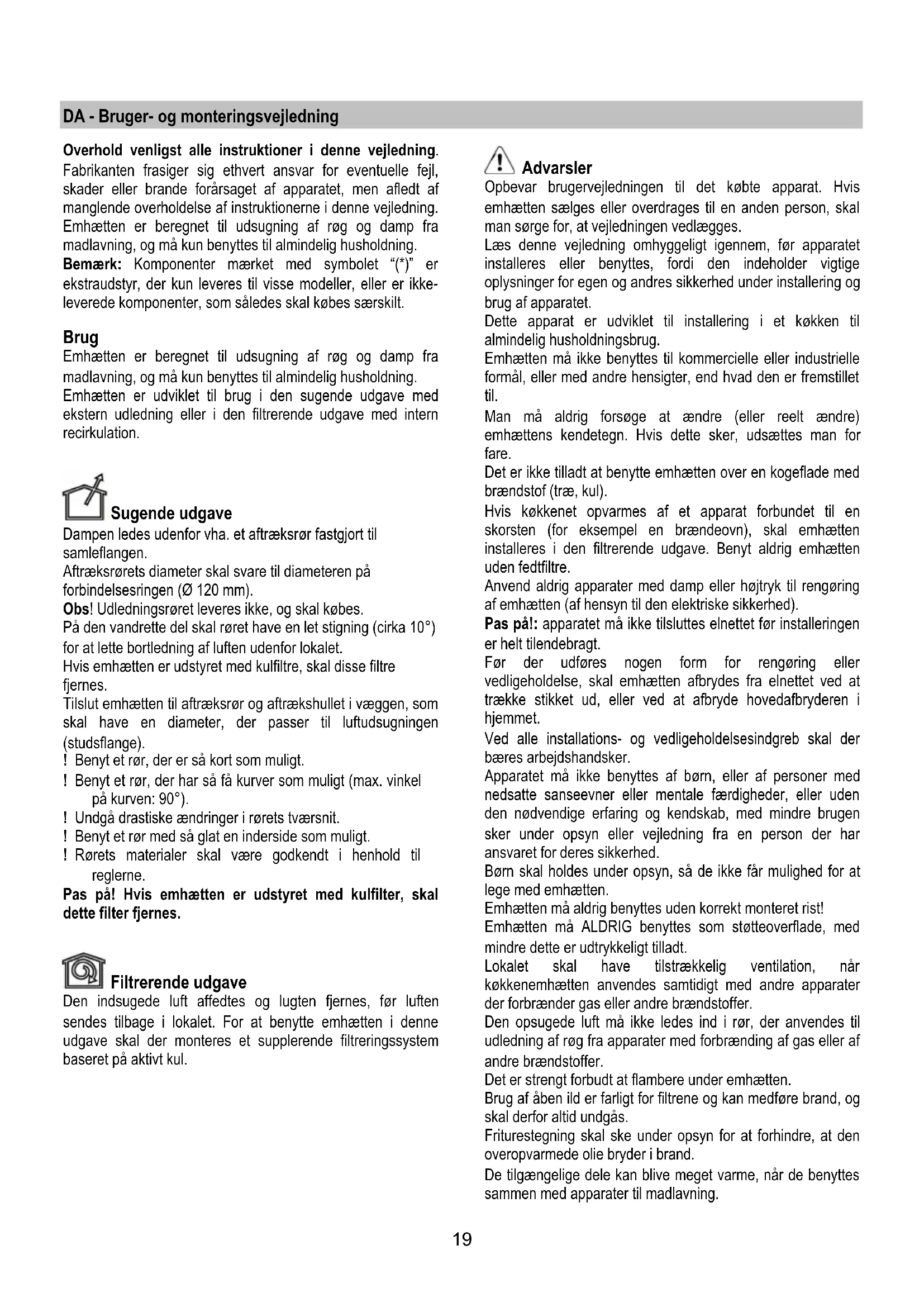

DA - Bruger- og monteringsvejledning.... 19

Brug 19

Advarsler....19

Installering 20

Elektrisk tilslutning....20

Montering 20

Funktion 21

Vedligeholdelse 22

Rengøring....22

Fedtfilter 22

Kulfilter (kun den filtrerende udgave) 22

Udskiftning af lyspærerne....22

Funktionsfejl....23

Eftersalgsservice 23

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

Bemærk: Komponenter mærket med symbolet “(*)” er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Brug

Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen (∅ 120 mm).

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledning af luften udenfor lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

! Benyt et rør, der er så kort som muligt.

! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°).

! Undgå drastiske ændringer i rørets tværsnit.

! Benyt et rør med så glat en inderside som muligt.

! Rørets materialer skal være godkendt i henhold til reglerne.

Pas på! Hvis emhætten er udstyret med kulfilter, skal dette filter fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Advarsler

Opbevar brugervejledningen til det købte apparat. Hvis emhætten sælges eller overdrages til en anden person, skal man sørge for, at vejledningen vedlægges.

Læs denne vejledning omhyggeligt igennem, før apparatet installeres eller benyttes, fordi den indeholder vigtige oplysninger for egen og andres sikkerhed under installering og brug af apparatet.

Dette apparat er udviklet til installering i et køkken til almindelig husholdningsbrug.

Emhætten må ikke benyttes til kommercielle eller industrielle formål, eller med andre hensigter, end hvad den er fremstillet til.

Man må aldrig forsøge at ændre (eller reelt ændre) emhættens kendetegn. Hvis dette sker, udsættes man for fare.

Det er ikke tilladt at benytte emhætten over en kogeflade med brændstof (træ, kul).

Hvis køkkenet opvarmes af et apparat forbundet til en skorsten (for eksempel en brændeovn), skal emhætten installeres i den filtrerende udgave. Benyt aldrig emhætten uden fedtfiltre.

Anvend aldrig apparater med damp eller højtryk til rengøring af emhætten (af hensyn til den elektriske sikkerhed).

Pas pål: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, när køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare.

Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Installing

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne underneden og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installeringsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Emhætten kan både monteres i bunden og i siderne af det ophængte køkkenelement.

Indledende installeringshandlinger:

1. Installer emhættens elledning.
2. Fjern fedt-filteret/filtrene.
3. Fjern kulfiltrene, hvis de er monteret (2, monteret i siderne af sugemotoren).

Udfør den ønskede monteringstype (læs venligst afsnittet

"Montering i bunden af det ophængte køkkenelement" eller "Montering i siderne af det ophængte køkkenelement").

Montering i bunden af det ophængte køkkenelement

1. Læg skabelonen på bunden af det ophængte køkkenelement og bor hullerne til skruerne, aftrækshullet og til gennemgang af den elektriske ledning.

Bemærk: Gentag samme boring i loftet eller i bagvæggen af det ophængte køkkenelement (alt efter behov) til aftræksrøret og til den elektriske ledning.

1. Monter enhætten med skruerne.

Reguler derefter skuffens dybde (læs venligst afsnittet

"Regulering af skuffens dybde").

Montering i siderne af det ophængte køkkenelement

1. Monter tilkoblingsskinnerne i siderne af det ophængte køkkenelement vha. skruerne.

Bemærk: anbring skinnerne, så de er i samme niveau som den nederste og den bagerste kant på køkkenelementet.

1. Monter sidebeslagene på emhætten vha. skruerne.

2. Indfør emhætten (med de monterede beslag) på skinnerne fastgjort i siderne af det ophængte køkkenelement.

3. Juster emhættens stilling, så den slutter helt til køkkenelementet.

Bemærk: i denne henseende skal man slække skruerne, der fastgør sidebeslagene (læs venligst monteringssekvens 7); stram de pågældende skruer igen, når denne handling er afsluttet.

1. Fastgør emhætten med skruerne.

Reguler derefter skuffens dybde (læs venligst afsnittet "Regulering af skuffens dybde").

Regulering af skuffens dybde

1. Monter reguleringsbeslagene og fastgør dem med skruer (uden at stramme helt i bund).

Luk skuffen, indtil den når den ønskede position, og stram de skruer definitivt, der fastgør reguleringsbeslagene, som herved kommer til at fungere som "lukkeanslag" for udtræksskuffen.

Afslut installeringen (læs venligst vejledningen i afsnittet "Afslutning af installeringen").

Afslutning af installeringen

1. Monter et aftræksrør, der skal være tilstrækkelig langt til at nå køkkenelementets top (filtrerende udgave) eller til at nå udenfor bygningen (sugende udgave).

1. Installer kulfiltrene, hvis man ønsker at benytte emhætten i den filtrerende udgave; hvis dette ikke er tilfældet, skal filtrene ikke installeres.

2. Genmonter fedt-filteret/filtrene.

Funktion

Emhætten er udstyret med et betjeningspanel med mulighed for regulering af sugestyrken og lys til oplysning af kogeområdet.

OFF! ON!

a. Lyskontakt ON/OFF.
b. OFF-kontakt/hastighed 1
c. Valg af hastighed 2
d. Valg af hastighed 3

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Vedligeholdelse

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner.

Fedtfilter

Fig. 2-14

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 3-13

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

Fjern fedtfilteret.

Indsæt et kulfilter i hver side, og fastgør til emhætten.

Sæt fedtfilteret på plads igen.

RENG∅RING OG VEDLIGEHOLDELSE AF EMHÆTTEN

Vi anbefaler brug af vedligeholdelsesprodukterne Clearit for at holde apparatet i korrekt stand.

Professionel erfaring til rådighed for private.

Clearit tilbyder professionelle produkter der er egnet til den daglige vedligeholdelse af husholdningsapparater og køkkener.

Disse produkter - og hele udvalget af tilbehør og forbrugsvarer - kan købes hos den lokale forhandler.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

Træk udtræksskuffen helt ud.

Fjern risten.

Udskift den beskadigede pære.

Benyt kun kerteformede halogenpærer ∅35mm E14 28W.

Genmonter risten.

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Funktionsfejl

FEJL L∅SNINGER
Emhætten fungerer ikke...	Kontroller følgende:• at der ikke er strømsvigt.• at der er valgt en hastighed.
Emhætten renser ikke luften korrekt...	Kontroller følgende:• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.• at køkkenet er kɔventileret af hensyn til luftindtaget.• Udledningsrørenes system forårsager nedsat effektivitet fra emhætten. Kontakt venligst en kvalificeret tekniker..• at kulfilteret ikke er sli (emhætte i udgaven med recirkulation).
Emhætten slukkes under den normale funktion.	Kontroller følgende:• at der ikke er strømsvigt.• om den flerpolede afbryde har grebet ind.

Eftersalgsservice

• SERVICEINDGREB

Eventuelle serviceindgreb på apparatet skal udføres af en kvalificeret tekniker, der er autoriseret af indehaveren af varemærket. Ved forespørgsel om service bedes man altid oplyse apparatets referencekoder (model, type, serienummer).

Disse oplysninger findes på typeskiltet (se venligst billedet herunder).
