MANUALE UTENTE AT1349X BRANDT

Cara Cliente, Caro Cliente, Avete appena acquistato una cappa BRANDT e vi ringraziamo per la vostra scelta. In questo elettrodomestico abbiamo messo tutta la nostra passione e la nostra esperienza affinché risponda al meglio ai vostri bisogni. Innovativo ed efficiente, l’abbiamo concepito perché sia sempre anche di facile utilizzo. Nella gamma dei prodotti BRANDT, troverete anche una vasta scelta di forni, di forni a microonde, di piani cottura, di cucine a gas, di lavastoviglie, di lavatrici, di asciugatrici, di frigoriferi e freezer che potrete coordinare alla vostra nuova cappa BRANDT. Visitando il nostro sito www.brandt.com troverete tutte le informazioni utili e complementari relative ai nostri prodotti. BRANDT

• Al fine di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di apportare le modifiche tecniche, funzionali o estetiche necessarie alla loro evoluzione. Importante: prima di usare il vostro elettrodomestico per la prima volta, raccomandiamo di leggere con attenzione la guida d’installazione e d’utilizzo per prendere dimestichezza più rapidamente col suo funzionamento.46 Sommario IT - Istruzioni di montaggio e d'uso p. 47
• Utilizzazione p. 47
• Avvertenze p. 47
• Installazione p. 48
• Collegamento Elettrico p. 48
• Montaggio p. 48
• Funzionamento p. 49
• Manutenzione p. 50
• Pulizia p. 50
• Filtro antigrasso p. 50
• Filtro al carbone (solo per versione filtrante) p. 50
• Sostituzione Lampade p. 50
• Anomalie di funzionamento p. 51

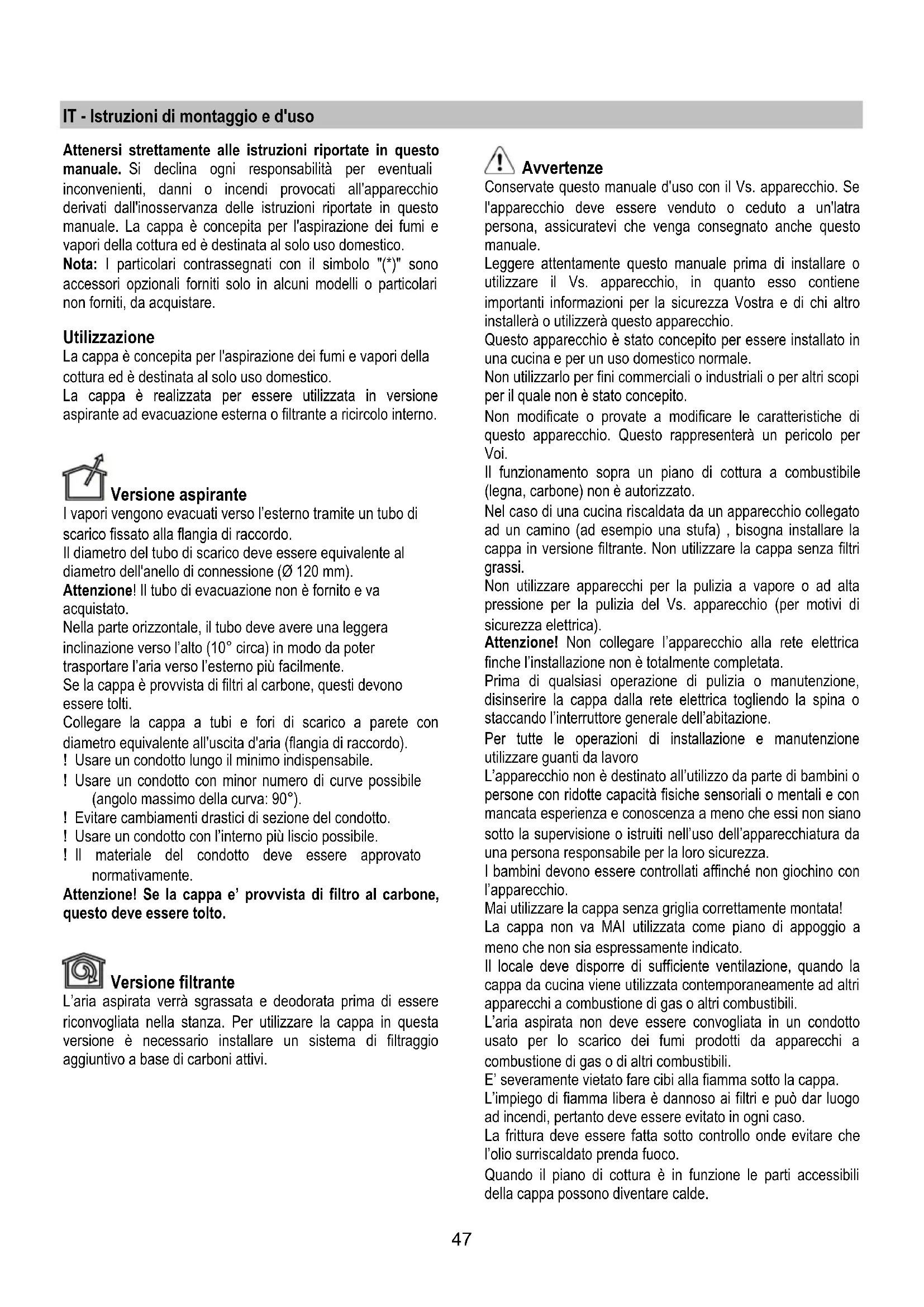

• Servizio Post Vendita IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare. Utilizzazione La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione (Ø 120 mm). Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di filtri al carbone, questi devono essere tolti. Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90°). ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno più liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. Attenzione! Se la cappa e’ provvista di filtro al carbone, questo deve essere tolto. Versione filtrante L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. Avvertenze Conservate questo manuale d'uso con il Vs. apparecchio. Se l'apparecchio deve essere venduto o ceduto a un'latra persona, assicuratevi che venga consegnato anche questo manuale. Leggere attentamente questo manuale prima di installare o utilizzare il Vs. apparecchio, in quanto esso contiene importanti informazioni per la sicurezza Vostra e di chi altro installerà o utilizzerà questo apparecchio. Questo apparecchio è stato concepito per essere installato in una cucina e per un uso domestico normale. Non utilizzarlo per fini commerciali o industriali o per altri scopi per il quale non è stato concepito. Non modificate o provate a modificare le caratteristiche di questo apparecchio. Questo rappresenterà un pericolo per Voi. Il funzionamento sopra un piano di cottura a combustibile (legna, carbone) non è autorizzato. Nel caso di una cucina riscaldata da un apparecchio collegato ad un camino (ad esempio una stufa) , bisogna installare la cappa in versione filtrante. Non utilizzare la cappa senza filtri grassi. Non utilizzare apparecchi per la pulizia a vapore o ad alta pressione per la pulizia del Vs. apparecchio (per motivi di sicurezza elettrica). Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza. I bambini devono essere controllati affinché non giochino con l’apparecchio. Mai utilizzare la cappa senza griglia correttamente montata! La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. E’ severamente vietato fare cibi alla fiamma sotto la cappa. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.48 Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale). L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Installazione La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica. Montaggio Prima di iniziare con l'installazione: p. 5147

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo). Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e conservato.

• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l’area di installazione (parete o soffitto) della cappa in modo da avere una migliore accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'installazione. Scegliere una superficie piatta da coprire con una protezione dove poi appoggiare la cappa e i particolari a corredo.

• Verificare inoltre che in prossimità della zona di installazione della cappa (in zona accessibile anche con cappa montata) sia disponibile una presa elettrica e sia possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.: installazione di una presa elettrica e/o foro per il passaggio del tubo di scarico). La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’ tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa. La cappa può essere installata sia sul fondo che sui lati del pensile Operazioni preliminari per l'installazione

1. Installare il cavo elettrico alla cappa.

2. Rimuovere il/i filtro/i grassi.

3. Rimuovere, se installati, i filtri al carbone (2, installati ai

lati del motore di aspirazione) Procedere con il tipo di installazione preferita (vedi paragrafo "Installazione sul fondo del pensile" o "Installazione ai lati del pensile") Installazione sul fondo del pensile

4. Applicare la dima sul fondo del pensile ed eseguire i fori

per il passaggio delle viti, del foro di scarico e del cavo elettrico. Nota:Ripetere la foratura, per tubo di scarico e cavo elettrico, anche sul soffitto o sul retro del pensile in base alla necessità.

5. Installare la cappa con le viti.

Procedere con la regolazione della profondità del cassetto (vedi istruzioni del paragrafo "Regolazione della profondità del cassetto").49 Installazione ai lati del pensile

6. Installare le rotaie di aggancio ai lati del pensile con le

viti. Nota: Applicare le rotaie in modo che siano a filo con il bordo inferiore e posteriore del pensile.

7. Installare le staffe laterali alla cappa con le viti.

8. Infilare la cappa tramite le staffe appena installate sulle

rotaie fissate ai lati del pensile.

9. Regolare l'assetto della cappa in modo che sia

perfettamente aderente al pensile. Nota: per eseguire questa operazione allentare le viti che fissano le staffe laterali (vedi sequenza di installazione 7) per riavvitarle ad operazione conclusa.

10. Bloccare la cappa con le viti.

Procedere con la regolazione della profondità del cassetto (vedi istruzioni del paragrafo "Regolazione della profondità del cassetto"). Regolazione della profondità del cassetto

11. Installare le staffe di regolazione e fissarle con le viti

(senza avvitare completamente). Richiudere il cassetto sino alla posizione desiderata ed avvitare definitivamente le viti che fissano le staffe di regolazione che funzioneranno così da "battuta di chiusura" del cassetto estraibile. Procedere con la finalizzazione dell'installazione (vedi istruzioni del paragrafo "Finalizzazione dell'installazione"). Finalizzazione dell'installazione

12. Installare un tubo di scarico sufficentemente lungo da

raggiungere la sommità del pensile (versione filtrante) o l'esterno (versione aspirante). (Eseguire anche il collegamento del cavo alla rete elettrica domestica).

13. installare i filtri al carbone se si decide di utilizzare la

cappa in versione filtrante, altrimenti questi non vanno utilizzati.

14. Reinstallare il/i filtro/i grassi.

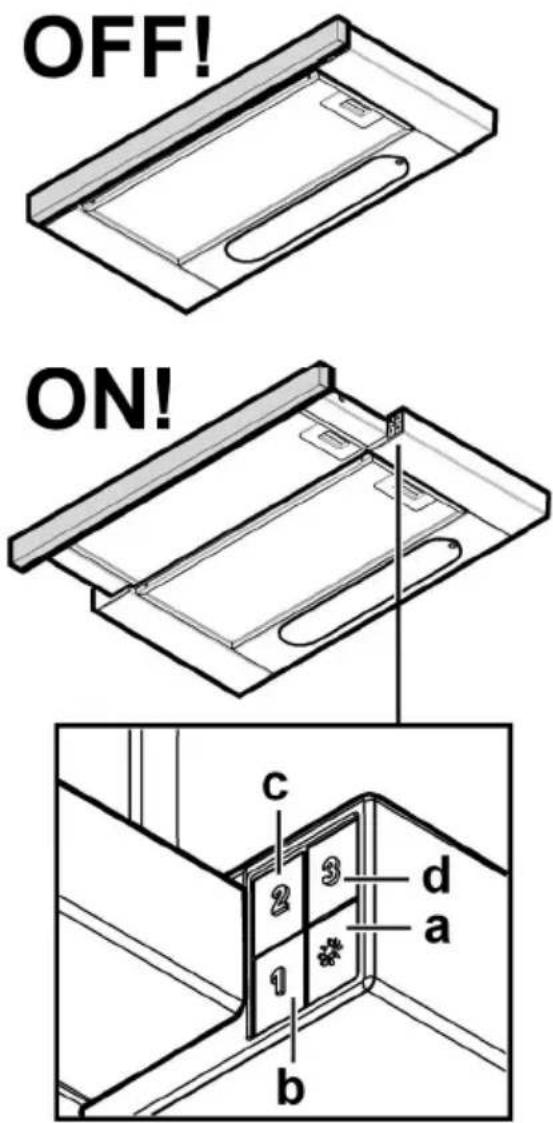

Funzionamento La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interruttore luce ON/OFF. b. Interruttore OFF/velocità 1 c. Selezione velocità 2 d. Selezione velocità 3 Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.50 Manutenzione Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. Pulizia La cappa va frequentemente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze. Filtro antigrasso Fig. 2-14 Trattiene le particelle di grasso derivanti dalla cottura. Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Per smontare il filtro grassi tirare la maniglia di sgancio a molla. Filtro al carbone (solo per versione filtrante) Fig. 3-13 Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato Togliere i filtri antigrassi. Applicare un filtro al carbone per lato ed agganciarlo alla cappa. Rimettere i filtri antigrasso.

PULIZIA E MANUTENZIONE DEL VOSTRO APPARECCHIO

Per preservare il vostro apparecchio vi raccomandiamo di utilizzare i prodotti di manutenzione Clearit.

L’esperienza di professionisti al servizio dei privati Clearit propone prodotti professionali e soluzioni adatte alla manutenzione quotidiana di elettrodomestici e cucine. Presso il vostro rivenditore di fiducia potete trovare questi prodotti e tutta la linea di prodotti accessori e di consumo. Sostituzione Lampade Disinserire l’apparecchio dalla rete elettrica. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde. Sostituire la lampada danneggiata con una dello stesso tipo così come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa. Estrarre il cassetto estraibile. Rimuovere la griglia. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene a candela Ø35mm E14 28W. Rimontare la griglia. Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale:51 Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Anomalie di funzionamento SINTOMI SOLUZIONI La cappa non funziona... Verificare che:

• non c'è interruzione di corrente.

• è stata selezionata una velocità. La cappa ha un rendimento scarso... Verificare che:

• la velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

• la cucina è sufficientemente areata per permettere una presa d'aria.

• Il sistema dei tubi di scarico causa una perdita di efficenza della cappa. Contattare un tecnico qualificato.

• Il filtro a carbone non è consumato (cappa in versione ricircolo). La cappa si è spenta nel corso del normale funzionamento. Verificare che:

• non c'è interruzione di corrente.

• il dispositivo di interruzione onnipolare non è scattato. Servizio Post Vendita

• INTERVENTI Gli eventuali interventi di assistenza tecnica sul Vs. apparecchio devono essere eseguiti da un tecnico qualificato dal proprietario del marchio di vendita. Nel richiedere assistenza indicate sempre il riferimento completo del Vs. apparecchio (modello, tipo, numero di serie). Questi riferimenti sono indicati sulla etichetta caratteristiche (vedi figura sotto).52
