AT1349X - Köksfläkt BRANDT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Brandt
Modell	AT1349X
Strömförsörjning	230 V / 50 Hz (standard spänning och frekvens)
Belysningseffekt	2 halogenlampor E14 28W max
Sugsteg	3 hastigheter
Avluftningstyp	Version för utomhusavluftning eller inomhusrecirkulation
Diameter på avluftningskanal	120 mm
Minsta säkerhetsavstånd (elektrisk)	50 cm
Minsta säkerhetsavstånd (gas/kombi)	65 cm
Fettfilter	Rengörbart metallfilter (diskmaskin eller manuellt)
Aktivt kolfilter	Valfritt, för recirkulationsversion, byte var 4:e månad som mest
Rengöring av fläkten	Invändigt och utvändigt minst en gång i månaden
Installationstyp	Under skåp (botten eller sida)
Speciella funktioner	Utdragbar låda, belysning av häll
Kundtjänst	0892 02 88 01 (0,34 €/min), FagorBrandt Service Consommateurs

Vanliga frågor - AT1349X BRANDT

Hur installerar man fläkten i utomhusavluftningsversion?

För installation i utomhusavluftningsversion, anslut fläkten till en avluftningskanal med diameter 120 mm som går utomhus. Se till att kanalen har en lätt stigande lutning (cirka 10°). Ta bort kolfiltret om det finns. Använd ett slätt rör med minimal längd och så få böjar som möjligt (max vinkel 90°).

Hur installerar man fläkten i recirkulationsversion?

För recirkulationsversionen, installera ett aktivt kolfilter (finns hos din återförsäljare). Den aspirerade luften avfettas och avluktas innan den återförs till rummet genom det övre gallret. Se till att kolfiltret är på plats och i gott skick.

Vilket minimiavstånd måste finnas mellan fläkten och hällen?

Minsta avstånd är 50 cm för en elektrisk spis och 65 cm för en gas- eller kombispis. Om din spisinsstruktion anger ett större avstånd, följ det.

Hur rengör man fettfiltren?

Metallfettfiltren måste rengöras en gång i månaden. Du kan tvätta dem för hand med ett milt rengöringsmedel eller i diskmaskinen vid låg temperatur och snabbprogram. Diskmaskinen kan missfärga filtret men påverkar inte prestandan.

När ska kolfiltret bytas?

Det aktiva kolfiltret (används endast i recirkulationsversion) måste bytas efter max 4 månader. Det kan inte rengöras eller regenereras. Exakt livslängd beror på användningsfrekvens och hur regelbundet fettfiltret rengörs.

Hur byter man lamporna i fläkten?

Koppla först bort apparaten. Se till att lamporna är kalla. Dra ut lådan helt, ta bort gallret, byt ut den defekta lampan mot en halogenlampa i ljusstakeform ∅35 mm, E14, 28 W. Sätt tillbaka gallret. Om belysningen inte fungerar, kontrollera att lampan är ordentligt isatt.

Vad gör man om fläkten inte fungerar?

Kontrollera först att det inte är strömavbrott och att en hastighet har valts. Om fläkten stannar under drift, kontrollera även helpoliga brytaren.

Varför har min fläkt otillräcklig prestanda?

Se till att den valda hastigheten är lämplig för mängden rök och ånga. Kontrollera att köket är tillräckligt ventilerat. Avluftningssystemet kan vara blockerat eller felaktigt dimensionerat: kontrollera kanalen och böjar. I recirkulationsversion kan kolfiltret vara mättat.

Hur rengör man utsidan av fläkten?

Använd en fuktig trasa med ett neutralt flytande rengöringsmedel. Använd inte slipande medel eller alkohol. Rengör regelbundet invändigt och utvändigt (minst en gång i månaden).

Var hittar jag reservdelar och tillbehör?

Du kan köpa kolfilter, lampor och andra tillbehör från din vanliga återförsäljare eller från märket Clearit. För kundtjänst, kontakta FagorBrandt på 0892 02 88 01 (0,34 € inkl. moms/min) eller per brev till: FagorBrandt, Service Consommateurs, 5 Avenue des Béthunes, BP 69526, St Ouen L'Aumône, 95060 Cergy Pontoise Cedex.

BRUKSANVISNING AT1349X BRANDT

Du har just blivit ägare till en köksfläkt av märket BRANDT och det vill vi tacka dig för.

Våra forsknings- och utvecklingslag har tagit fram en ny generation av apparater vars kvalitet, estetiska design, funktion och tekniska utveckling gör dem till exceptionella produkter som visar vårt kunnande.

Din nya köksfläkt från BRANDT passar in i ditt kök på ett harmoniskt sätt och förenar utsugning med fullkomlig användarvänlighet. Vi vill ge dig en överlägsen produkt.

Du finner även i BRANDT produktutbud ett vidsträckt sortiment av integrerbara köksfläktar, som du kan passa ihop med din nya köksfläkt från BRANDT.

Besök vår webbplats www.brandt.com där du hittar de senaste nyheterna och all nödvändig och kompletterande information.

BRANDT

I syfte att ständigt förbättra våra produkter reserverar vi oss rätten att göra alla tekniska, funktionella eller estetiska ändringar.

Viktigt : För att snabbare använda apparaten rätt är det viktigt att du läser installations- och användningsinstruktionerna noggrant innan du startar den.

www.brandt.com

Innehållsförteckning

SV - Monterings- och bruksanvisningar 61

Användning 61

Varningsföreskrifter 61

Installation 62

Elektrisk anslutning 62

Montering 62

Funktion 63

Underhåll....63

Rengöring....63

Fettfilter 63

Kolfilter (gäller endast filterversionen)....63

Byte av Lampor 64

Service efter försäljningen....64

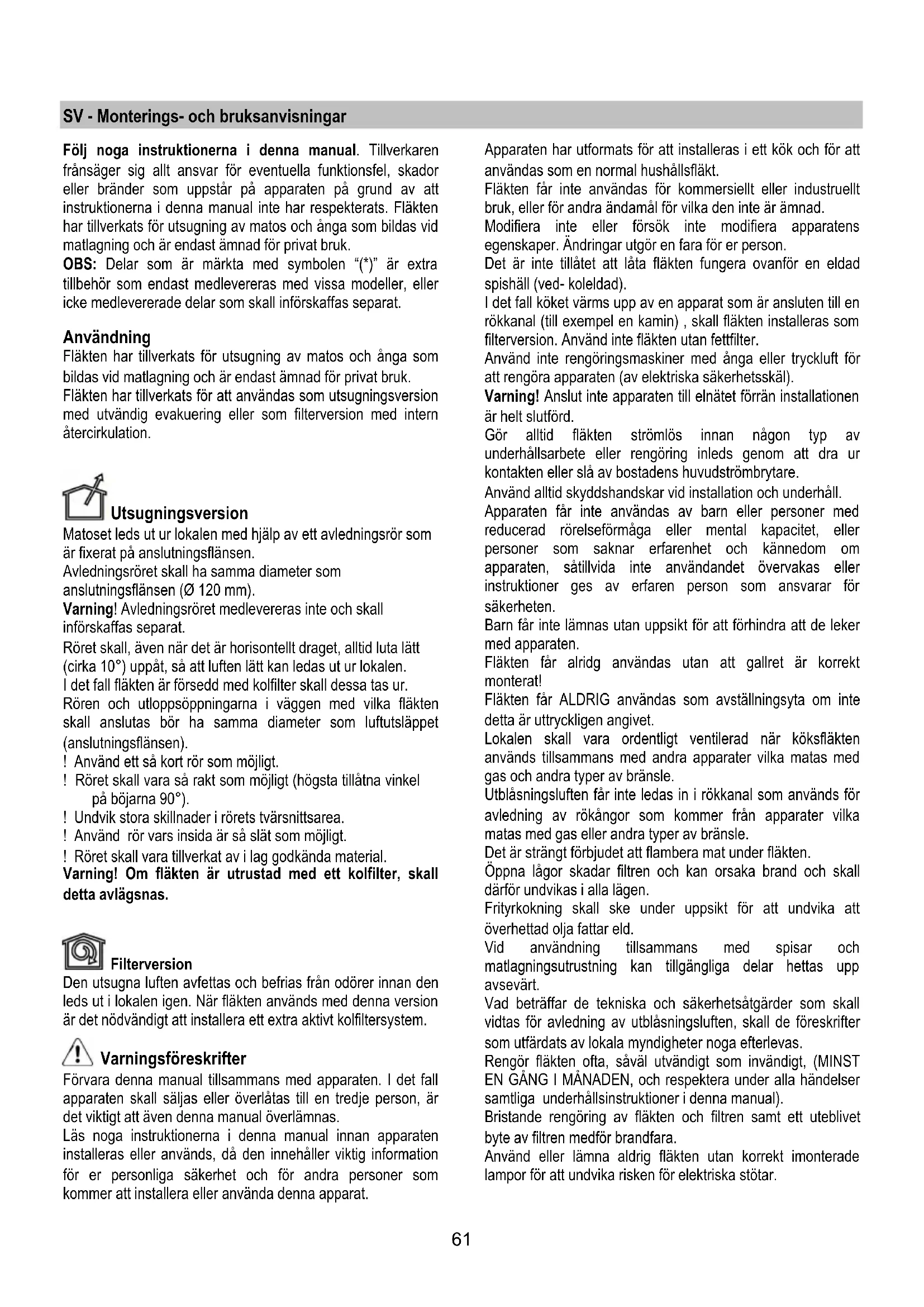

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Användning

Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen (∅ 120 mm).

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

! Använd ett så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).

! Undvik stora skillnader i rörets tvärsnittsarea.

! Använd rör vars insida är så slät som möjligt.

! Röret skall vara tillverkat av i lag godkända material.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Varningsföreskrifter

Förvara denna manual tillsammans med apparaten. I det fall apparaten skall säljas eller överlåtas till en tredje person, är det viktigt att även denna manual överlämnas.

Läs noga instruktionerna i denna manual innan apparaten installeras eller används, då den innehåller viktig information för er personliga säkerhet och för andra personer som kommer att installera eller använda denna apparat.

Apparaten har utformats för att installeras i ett kök och för att användas som en normal hushållsfläkt.

Fläkten får inte användas för kommersiellt eller industruellt bruk, eller för andra ändamål för vilka den inte är ämnad.

Modifiera inte eller försök inte modifiera apparatens egenskaper. Ändringar utgör en fara för er person.

Det är inte tillåtet att låta fläkten fungera ovanför en eldad spishäll (ved- koleldad).

I det fall köket värms upp av en apparat som är ansluten till en rökkanal (till exempel en kamin), skall fläkten installeras som filterversion. Använd inte fläkten utan fettfilter.

Använd inte rengöringsmaskiner med ånga eller tryckluft för att rengöra apparaten (av elektriska säkerhetsskäl).

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så längt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Fläkten kan installeras antingen i köksskåpets bakvägg eller i sidoväggarnarna

Förberedelse av installationen

1. Anslut en elkabel till fläkten.
2. Ta ur fettfiltret/n.
3. Ta ur kolfiltren om sådana är installerade (2 st installerade på utsugningsmotorns sidor)
   Fortsätt därefter med det önskade installationsalternativet (se avsnitten "Installation i köksskåpets bakvägg eller "Installation i köksskåpets sidoväggar")

Installation i köksskåpets bakvägg

1. Applicera borrmallen på köksskåpets bakvägg och borra hålen för skruvarna, evakueringsöppning och elkabeln.
   OBS: Upprepa hältagningen för avledningsröret och elkabeln i taket eller på väggen bakom köksskåpet beroende på behov.
2. Installera fläkten med skruvarna.
   Justera därefter lådans djup (se instruktionerna i avsnittet
   "Justering av lådans djup").

Installation i köksskåpets sidoväggar

1. Installera upphängningsskenorna i köksskåpets sidoväggar med hjälp av skruvarna.
   OBS: Applicera skenorna så att de sitter i höjd med köksskåpets under- och överkant.
2. Installera sidobyglarna på fläkten med hjälp av skruvarna.
3. Sätt i fläkten genom att haka i de installerade byglarna på skenorna som sitter i köksskåpets sidoväggar.
4. Justera fläktens position så att den ligger korrekt an mot skåpet.
   OBS: För att utföra detta ingrepp skall skruvarna som fixerar sidobyglarna (se installationspunkt 7) lossas en aning och dras åt igen när ingreppet är slutfört.
5. Blockera fläkten med skruvarna.
   Justera därefter lådans djup (se instruktionerna i avsnittet
   "Justering av lådans djup").

Justering av lådans djup

1. Installera justeringsbyglarna och fixera dem med skruvarna (utan att dra åt dem helt).
   Stäng lådan tills den står i önskad posisiton och dra åt skruvarna som fixerar justeringsbyglarna helt, dessa fungerar därefter som "ändstopp" för den utdragbara lådan.

Komplettera därefter installationen (se instruktionerna i avsnittet "Komplettering av installationen").

Komplettering av installationen

1. Installera ett tillräckligt långt avledningsrör mellan fläkten och skåpets ovansida (filterversionen) eller evakueringsöppningen (utsugningsversionen).

(Anslut därefter elkabeln med elnätet).

1. Installera kolfiltren i det fall fläkten skall användas som filterversion, i motsatt fall skall sådana inte användas.

2. Sätt tillbaka fettfiltret/n.

Funktion

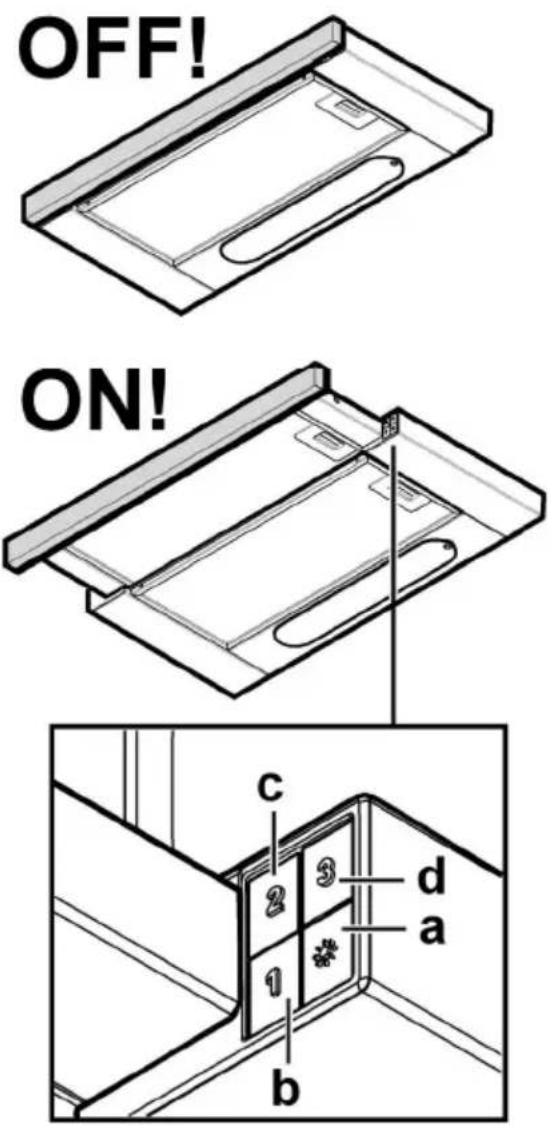

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

OFF! ON! c 2 3 d a 1 * b

a. ON/OFF-Strömbrytare för belysning.
b. Strömbrytare för OFF/Hastighet 1
c. Val av hastighet 2
d. Val av hastighet 3

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter

Fig. 2-14

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 3-13

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Avlägsna fettfiltret.

Applicera det laterala kolfiltret och haka fast det på fläkten.

Sätt tiillbaka fettfiltret.

RENGÖRING OCH UNDERHÅLL AV APPARATEN

Vi rekommenderar er att använda Clearit rengöringsprodukter för att underhålla apparaten.

Yrkesmännens erfarenhet till privatpersonernas tjänst

Clearit erbjuder professionella produkter och lösningar för att utföra ett dagligt underhåll av köksapparater och kök.

Hos er återförsäljare finner ni dessa produkter samt hela linjen med tillbehör och förbrukningsvaror.

Byte av Lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

Dra ut den utdragbara lådan helt.

Ta av gallret.

Byt den trasiga lampan.

Använd enbart halogena kronljuslampor ∅35mm E14 28W.

Montera tillbaka gallret.

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

- Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på

minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Funktionsstörningar

FEL LÖSNINGAR
Fläkten fungerar inte... Kontrollera att:fläkten är strömförsedd.en hastighet är vald.
Fläkten fungerar otillfredsställande ...	Kontrollera att :den valda motorhastigheterär tillräcklig för den befintliga mängden rök och ångor.Köket är tillräckligt ventilerat för att tillåta ett luftintag.Avledningsrörsystemet på fläkten orsakareffektivitetsförsämring.Kontakta en auktoriserad tekniker.Kolfiltret inte är igengrott (fläktversion med recirkulation).
Fläkten stängdes av under den normala funktionen.	Kontrollera att:inga strömbortfall förekommer.att inte det enpoliga avstängningsskyddet aktiverats.

Service efter försäljningen

- INGREPP

Eventuella tekniska serviceingrepp på apparaten skall utföras av en kvalificerad tekniker med auktorisation från generalagenten för apparaten. Ange alltid apparatens identifikationsdata i samband med beställning av service (modell, typ, serienummer).

Dessa uppgifter finns på märkplåten (se figuren under).
