MODE D'EMPLOI AG9501X BRANDT

Groupe filtrant Filtering Unit Filterenhed Filtergruppe2 Chère Cliente, Cher Client, Vous venez d’acquérir une hotte BRANDT et nous vous en remercions. Nous avons mis dans cet appareil toute notre passion, notre savoir- faire pour qu’il réponde au mieux à vos besoins. Innovant, performant, nous l’avons conçu pour qu’il soit aussi toujours facile à utiliser. Vous trouverez également dans la gamme des produits BRANDT, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de hottes aspirantes, de cuisinières, de lave-vaisselle, de lave-linge, de sèche-linge, de réfrigérateurs et congélateurs que vous pourrez coordonner à votre nouvelle hotte BRANDT. Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Et connectez-vous aussi sur notre site www.brandt.com où vous trouverez tous nos produits, ainsi que des informations utiles et complémentaires. BRANDT Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution. Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement. FR 02 EN 18 DA 33 DE 483

• Nettoyage du filtre à graisse ____________________________________ 13

• Relations consommateurs ______________________________________ 17 SOMMAIRE FR4 Important Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ - Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. - Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil. - A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire. - Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu. - Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. - Les réparations doivent être exclusivement effectuées par un spécialiste agréé. - Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien. - Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion. - Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil). - Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu. - Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé. - N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique). - Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. - Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service Après- Vente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil). -Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Attention Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres à graisse. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.5

• RESPECT DE L’ENVIRONNEMENT - Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. - Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/ CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. - Nous vous remercions pour votre collaboration à la protection de l’environnement.

Attention L’installation est réservée aux installateurs et techniciens qualifiés. Attention Avant la première utilisation du filtre à graisse, retirez le film de protection.6

- L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention. - Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l’intérieur de la hotte. - Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. - Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée). - Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles. - Installez la hotte à une distance de sécurité d’au moins 65 cm d’un plan de cuisson. L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage. L’appareil est livré pour fonctionner en recyclage, le filtre à charbon actif est monté d’origine: Option Ref. DHK306AP1 (Mod. AG826). Option Ref. DHK305AP1 (Mod. AG856-AG828-AG836). Option Ref. DHK304AP1 (Mod. AG857). Option Ref. AK214AP1 (Mod. AG9501).

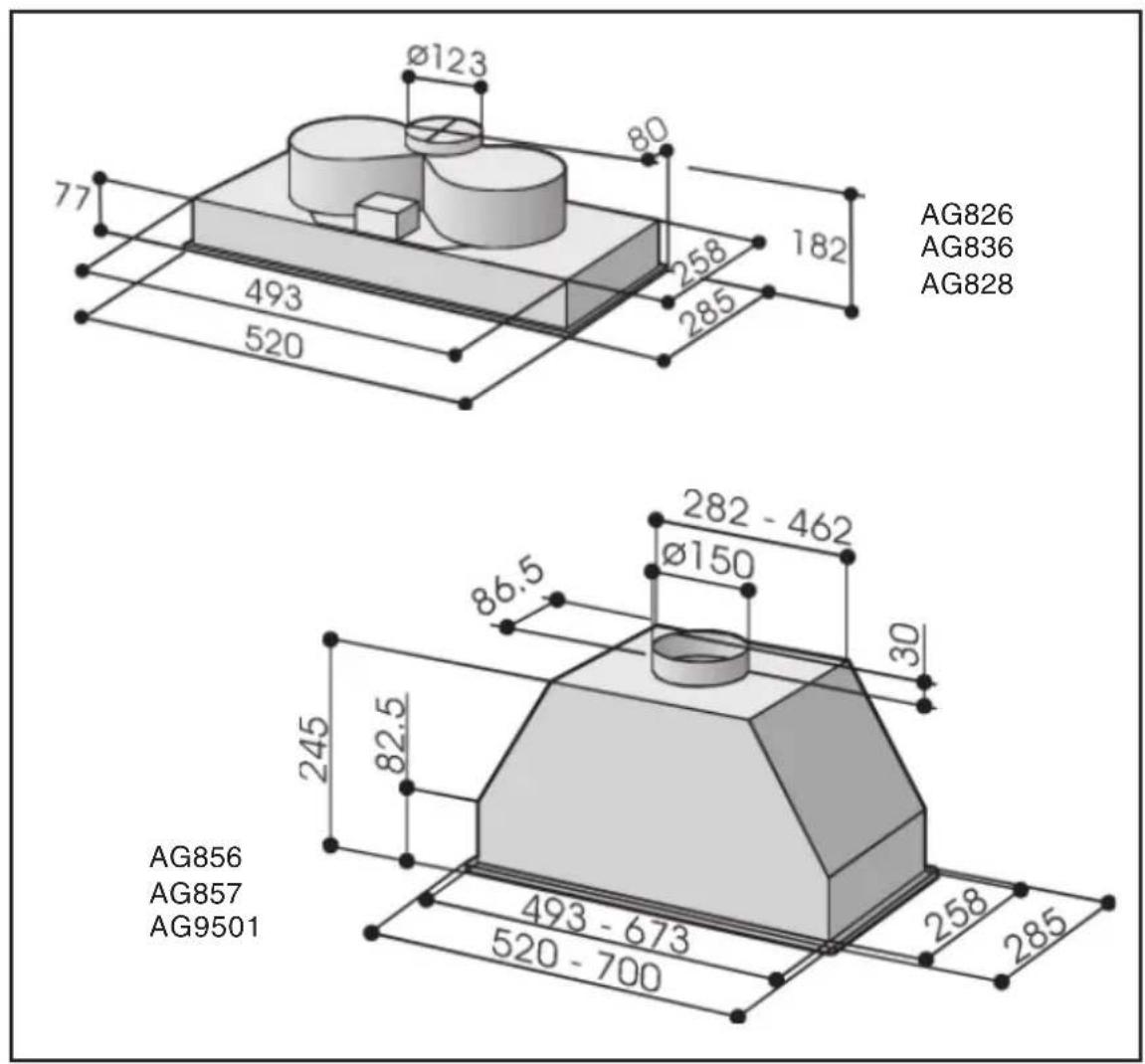

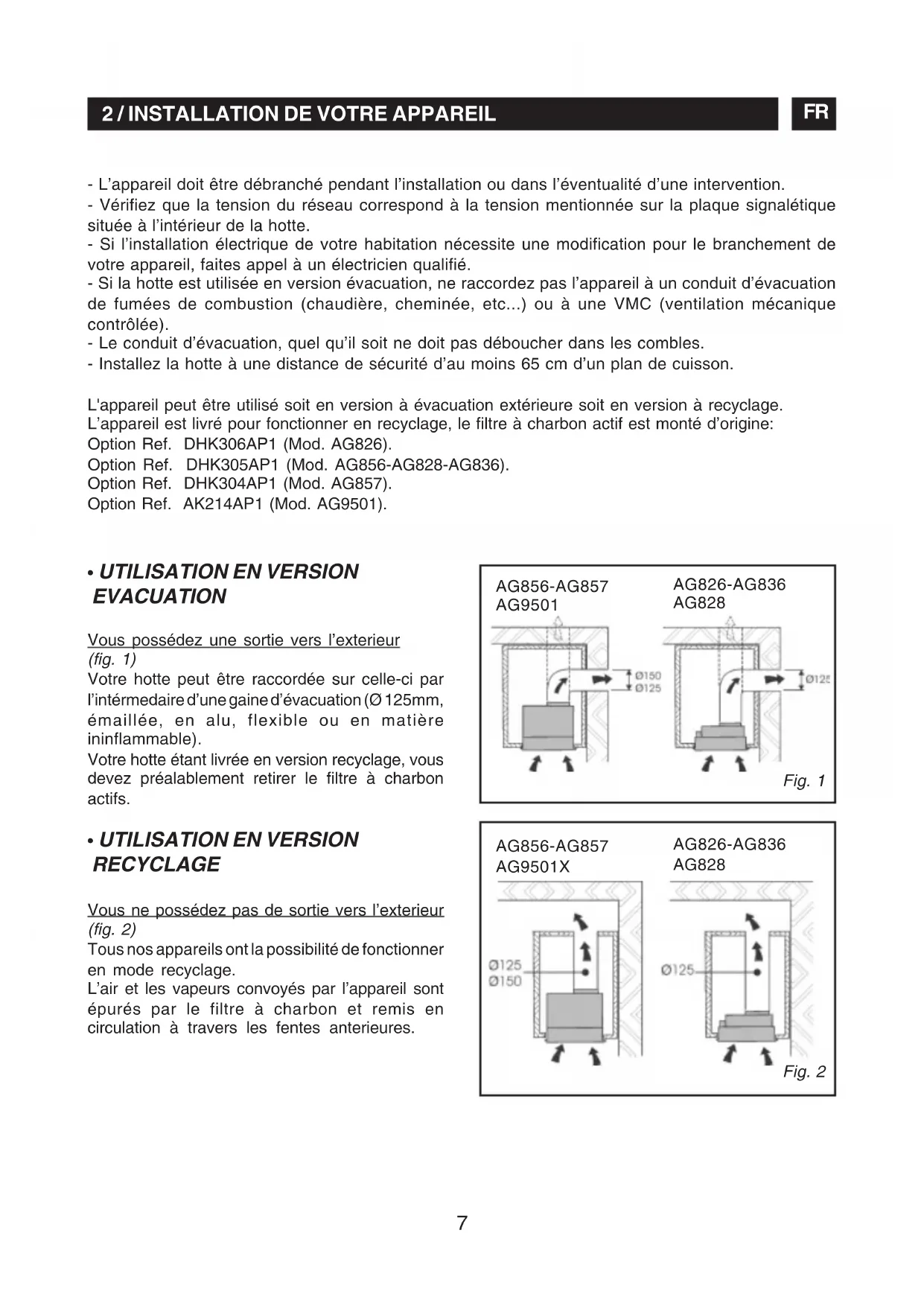

• UTILISATION EN VERSION EVACUATION Vous possédez une sortie vers l’exterieur (fig. 1) Votre hotte peut être raccordée sur celle-ci par l’intérmedaire d’une gaine d’évacuation (Ø 125mm, émaillée, en alu, flexible ou en matière ininflammable). Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

• UTILISATION EN VERSION RECYCLAGE Vous ne possédez pas de sortie vers l’exterieur (fig. 2) Tous nos appareils ont la possibilité de fonctionner en mode recyclage. L’air et les vapeurs convoyés par l’appareil sont épurés par le filtre à charbon et remis en circulation à travers les fentes anterieures. Fig. 1 Fig. 2 AG826-AG836 AG828 AG856-AG857 AG9501 AG826-AG836 AG828 AG856-AG857 AG9501X8

• RACCORDEMENT ELECTRIQUE Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que: - la puissance de l'installation est suffisante, - les lignes d'alimentation sont en bon état - le diamètre des fils est conforme aux règles d'installation. Attention Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Attention Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil. Modèles AG856, AG857, AG9501: Attention Cet appareil doit être relié à la terre. Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm

(neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger. Modèle AG826, AG828, AG836: Attention Cet appareil est construit de façon a appartenir à la classe d'isolation II; il ne doit donc pas être relié à la terre. Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 2 conducteurs de 0,75 mm

(neutre et phase). Il doit être branché sur réseau 230- 240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.9

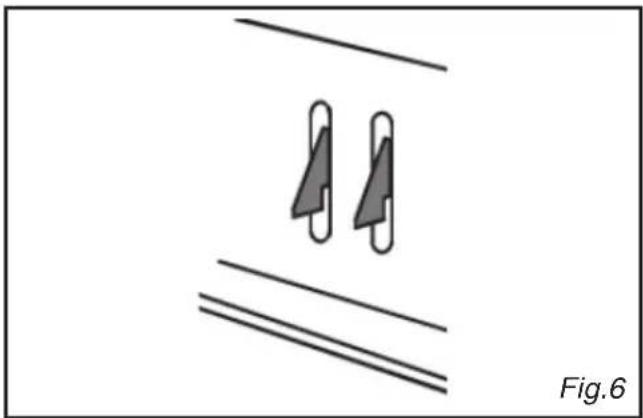

• MONTAGE DE LA HOTTE Attention L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent. La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte. Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à graisse: à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 3a/3b). Enlever le support des filtres en poussant les 2 arrêtes latérales A (Fig. 4). Faites le trou nécessaire afin d’insérer l’appareil (Fig. 5). La base inférieure du meuble doit avoir une épaisseur comprise entre 15 et 18 mm. Contrôler que les ailettes de fixation (Fig. 6) au meuble suspendu sont placées à une hauteur appropriée à l’épaisseur du bas de ce dernier. Si cette distance est inférieure à l’épaisseur, il faut l’augmenter en dévissant les 2 vis correspondantes à l’intérieur de l’appareil.

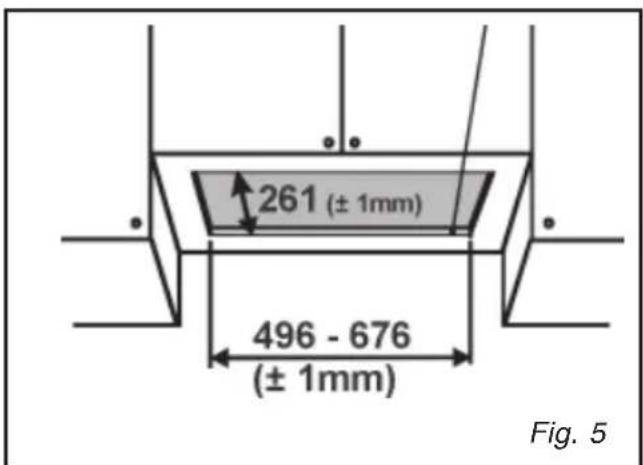

• Recyclage Prévoyez l’alimentation électrique. Insérez l’appareil dans le trou effectué (Fig. 5). Prévoyez le trou d’évacuation de l’air au sommet de votre placard. Serrez les deux vis qui se trouvent à l’interieur de l’appareil (Fig. 8), jusqu’à ce que l’appareil adhère sur le fond de l’élément haut. Eviter de visser trop fort les deux vis de manière à ce que les petits étriers métalliques restent en Fig. 3a Fig. 3b Fig. 4 Fig. 510

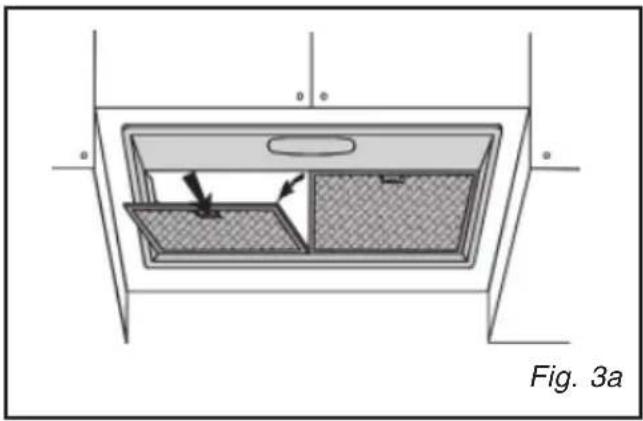

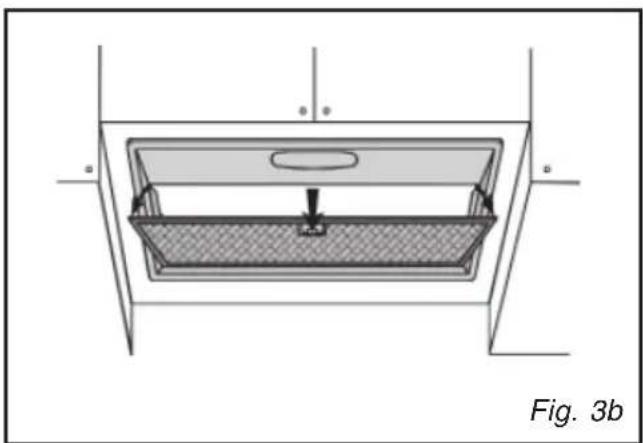

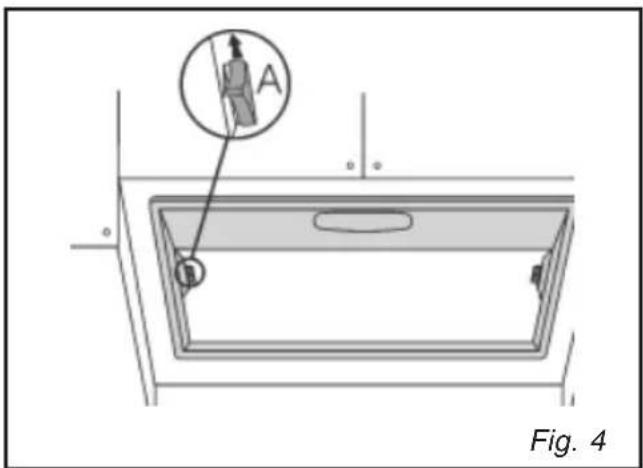

Attention Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs. position correcte. Raccordez un tuyau de raccordement à la bride de sortie de l’appareil, selon la hauteur nécessaire pour rejoindre le sommet du placard (ce tuyau n’est pas fourni). Remonter le support des filtres (Fig. 4) et les filtres à graisse. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

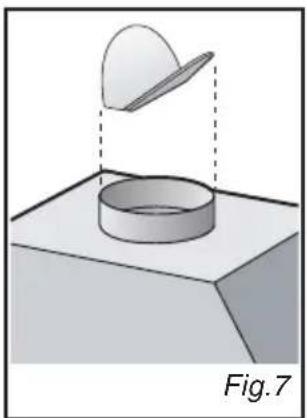

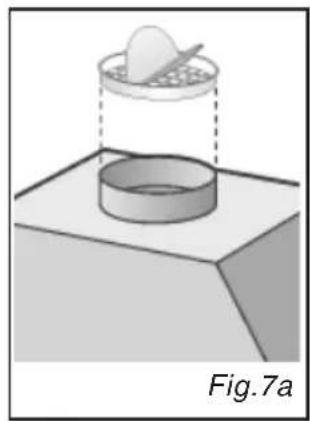

• Evacuation extérieure Prévoyez l’alimentation électrique et le trou d’évacuation de l’air. Insérez l’appareil dans le trou effectué (Fig. 5). Serrez les deux vis qui se trouvent à l’interieur de l’appareil (Fig. 8), jusqu’à ce que l’appareil adhère au fond de l’élément haut. Eviter de visser trop fort les deux vis de manière à ce que les petits étriers métalliques restent en position correcte. Raccordez le tuyau pour l’évacuation de l’air à la bride de sortie de l’air de la hotte: utilisez un tuyau souple et bloquez le sur la sortie de l’air à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis). Enlevez les fitres à charbon panneaux (F) et les arrêtes (B) qui se trouvent sur les filtres à graisse (Fig.9a - 9b). Remonter le support des filtres et les filtres à graisse. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. Clapet anti-retour Dans le cas d'une installation en évacuation extérieure, l'installation du clapet anti-retour empêche l'entrée du vent et le retour d'air. Attention avant de fixer la gaine d'évacuation au moteur, s'assurer que le clapet anti-retour, qui se trouve sur la sortie d'air, puisse tourner librement (Fig. 7). Pour les modèles AG856-AG857: monter le clapet anti-retour sur la sortie d’air de l’appareil en exerçant une légère pression (Fig. 7A). Fig.6 Fig.7 Fig.8 Fig.9a Fig.9b Fig.7a11

Fig. 10 Fig. 11 Fig. 12 Conseil Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine (non livrée) de diamètre 150mm pour les modèlesAG856- AG857, de diamètre 125mm pour les modèles AG826-AG836-AG828. Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

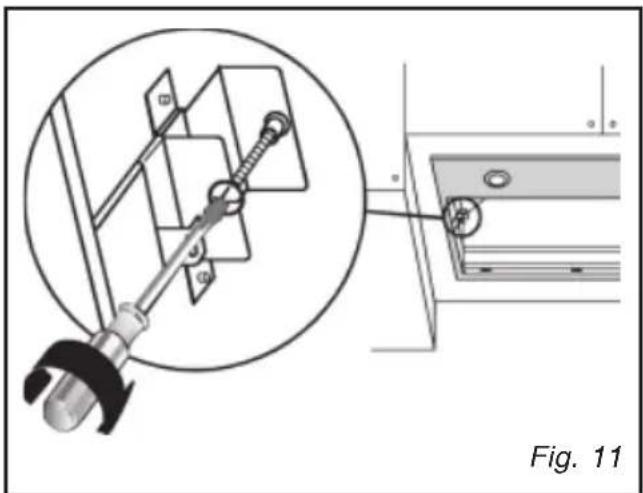

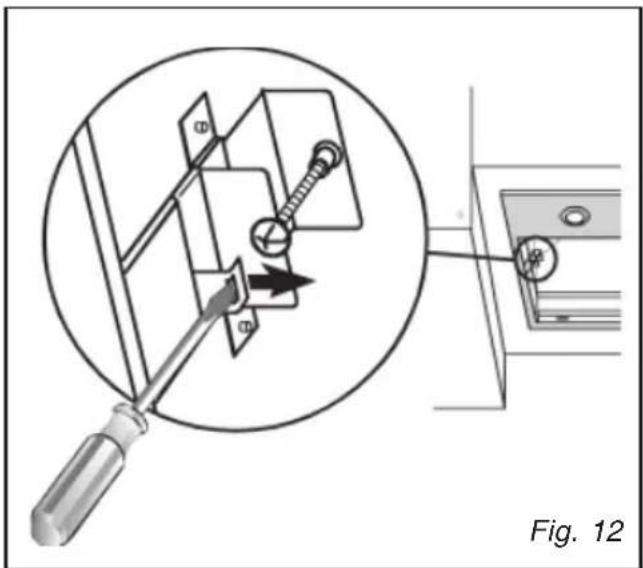

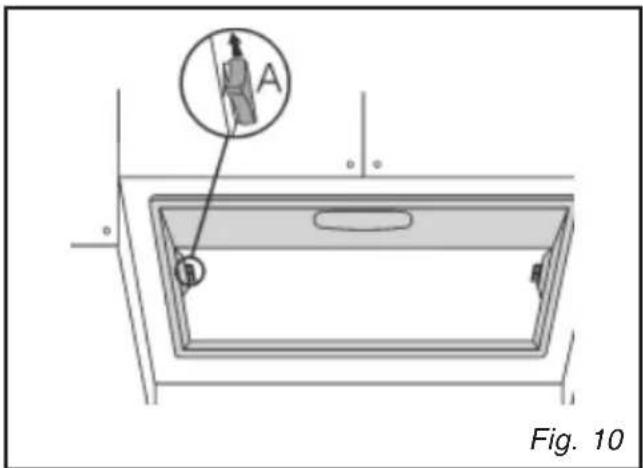

• DEMONTAGE DE L’APPAREIL Retirer le ou les filtres à graisse. Enlever le support des filtres en poussant les 2 arrêtes latérales A (Fig. 10). Pendant les opérations suivantes veuillez toujours soutenir l’appareil. Dévisser les deux vis situées à l’intérieur de l’appareil (Fig. 11); déplacer les 2 languettes vers l’intérieur de l’appareil en utilisant les entailles appropriées (Fig. 12); extraire l’appareil de son emplacement.12 Conseil Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipments peuvent apparaître entre votre appareil et les descriptions présentées.

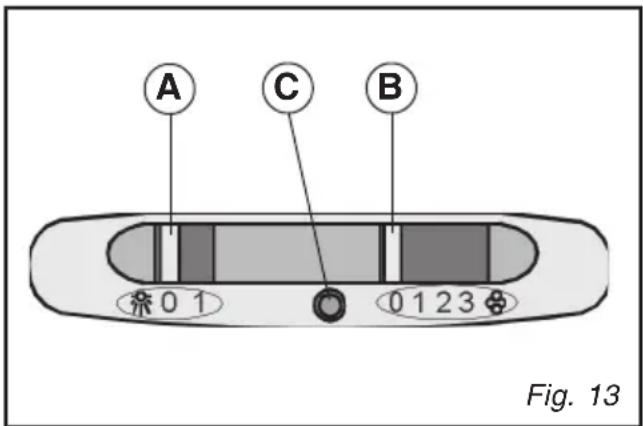

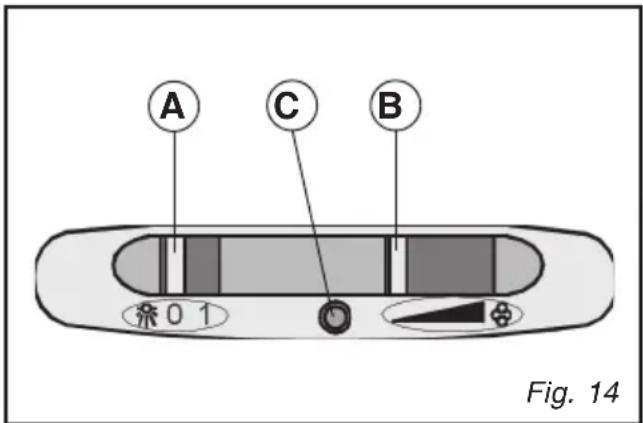

• DESCRIPTION DES COMMANDES Modèles AG826-AG828-AG836 (Fig. 13): A - Interrupteur d'éclairage. Position 0: lumière éteinte. Position 1: lumière allumée. B - Interrupteur moteur. Position 0: moteur arrêté. Position 1-2-3: moteur en marche à la première, seconde ou troisième vitesse. C - Voyant indiquant le fonctionnement du moteur. Modèles AG856-AG857 (Fig. 14): A - Interrupteur d'éclairage. Position 0: lumière éteinte. Position 1: lumière allumée. B - Interrupteur moteur: cet interrupteur augmente ou diminue la vitesse d’exercice du moteur par un variateur électronique. C - Voyant indiquant le fonctionnement du moteur. Modèles AG9501 (Fig. 15): Touche A = allume/éteint l'éclairage. Touche B = active/désactive le TIMER: en appuyant 1 fois on active le timer, si bien qu’au bout de 5 minutes le moteur s’arrête (en même temps, le numéro de la vitesse sélectionnée clignote sur l’afficheur); le timer reste activé si l’on change la vitesse du moteur. Afficheur C = - indique la vitesse sélectionnée du moteur (de 1 à 4); - indique l’activation du Timer lorsque le numéro clignote; - indique l’alarme des filtres lorsque le segment central s’allume ou clignote. Touche D = met le moteur en marche (à la dernière vitesse utilisée). En appuyant de nouveau sur le bouton, on sélectionne la vitesse du moteur de 1 à 4 en séquence. Si l’on continue d’appuyer sur la touche pendant 2 secondes environ, le moteur s’arrête. Touche R = rétablissement des filtres à graisse et des filtres à charbons. Lorsqu’on visualise l’alarme des filtres (c’est-à-dire que le segment central s’allume sur l’afficheur), il faut nettoyer les filtres à graisse (après 30 heures de fonctionnement). Par contre, si le segment central clignote, il faut nettoyer les filtres à graisse et remplacer les filtres à charbon (après 120 heures de fonctionnement). Il est clair que si votre hotte n’est pas une hotte version recyclage, qu’elle n’a donc pas de filtres à charbon, il suffit de nettoyer les filtres à graisse, que le segment central reste allumé ou qu’il clignote. L’alarme des filtres apparaît lorsque le moteur est éteint et il est visible pendant environ 30”. Pour faire repartir le compte des heures, appuyer sur la touche pendant 2 secondes lorsque l’alarme est visible. Fig. 13 Fig. 14

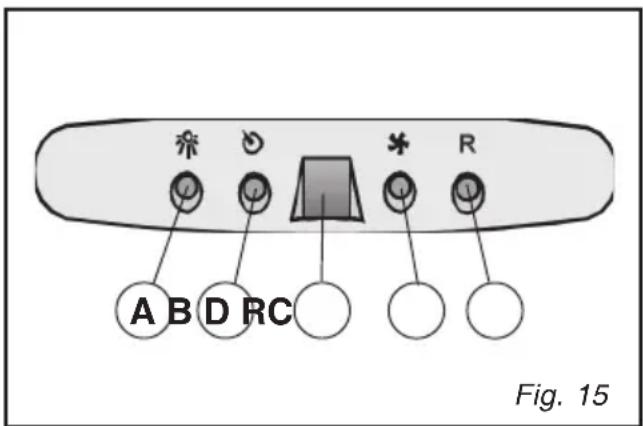

A B D RC Fig. 1513 Attention Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité. Attention Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DU FILTRE A GRAISSE Il est important de veiller à nettoyer périodiquement le filtre à graisse. Intervalle de nettoyage du filtre: le filtre à graisse doit être nettoyé, selon l'emploi de la hotte, environ tous les deux mois. Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lave- vaisselle en prenant soin de ne pas mettre le filtre en contact avec de la vaisselle sale ou avec couverts en argent.

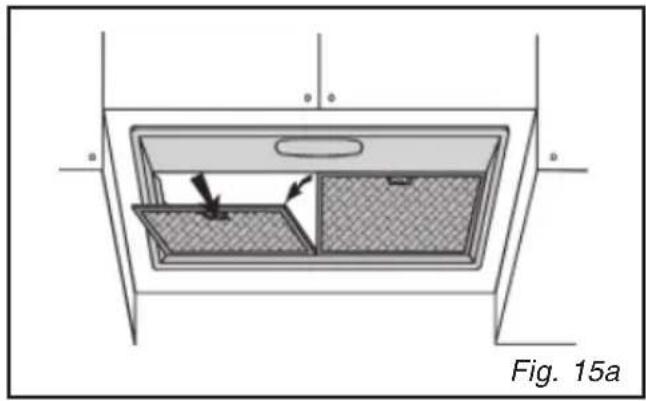

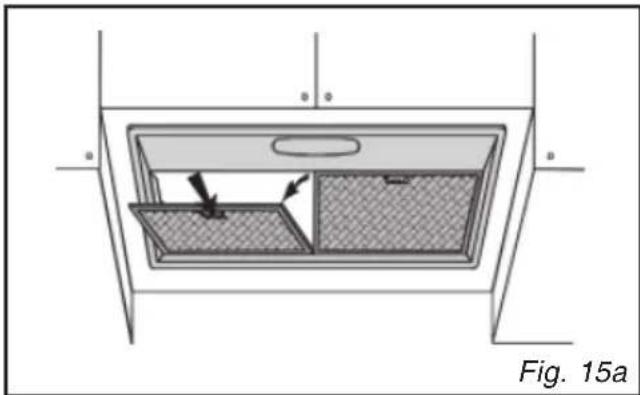

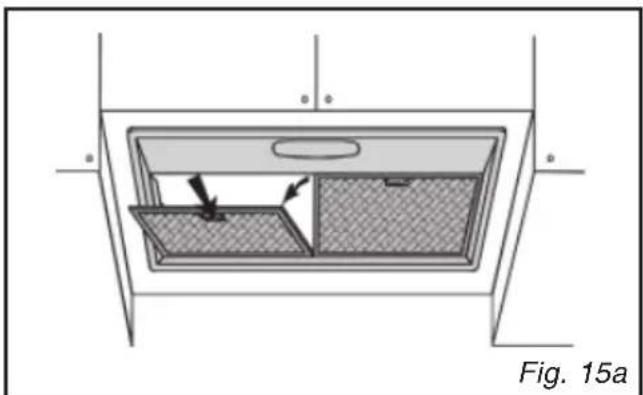

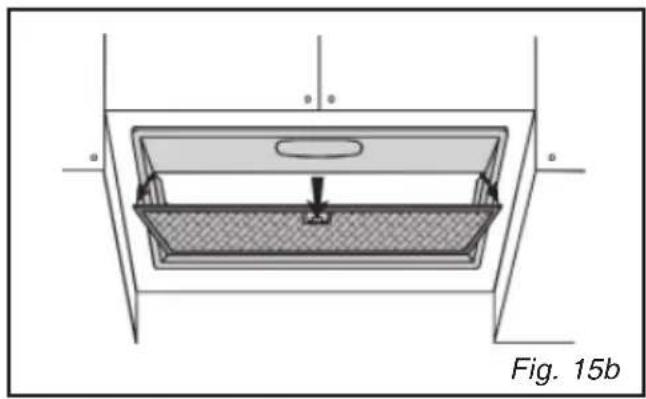

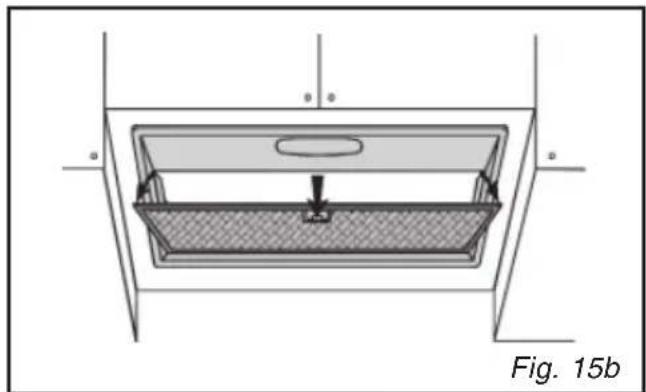

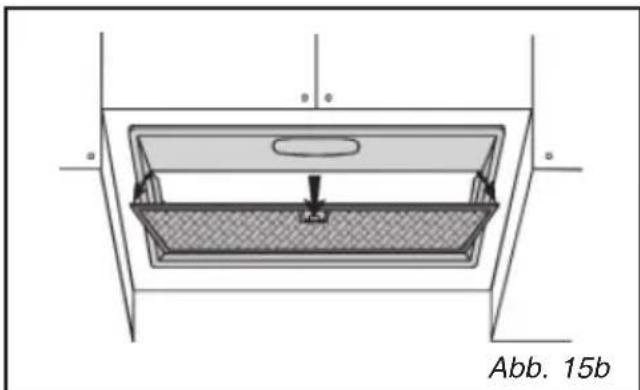

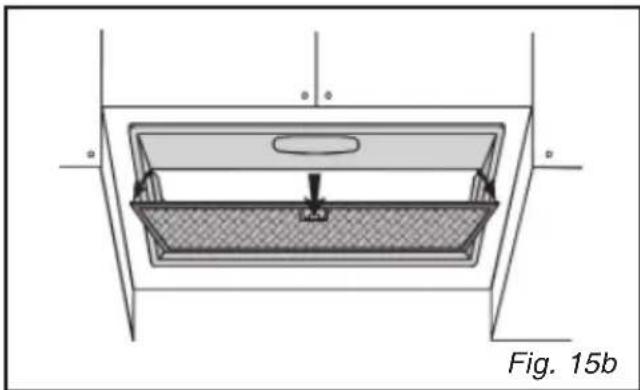

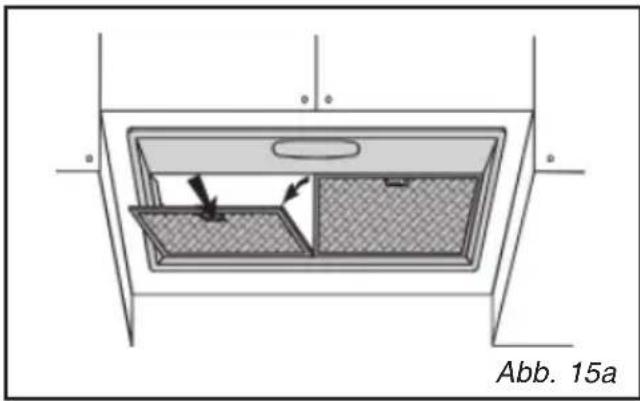

• Démontage du filtre à graisse (fig.15a - 15b) Pour le démontage du filtre, à l’aide de la poignée, pousser le filtre vers l’arrière et abaisser-le vers vous.

• CHANGEMENT DU FILTRE CHARBON Si l’appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement. Intervalle de remplacement du filtre: Le filtre à charbon doit être remplacé environ tous les six mois.

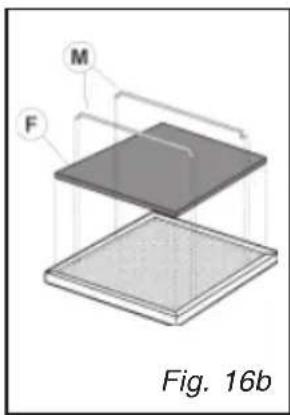

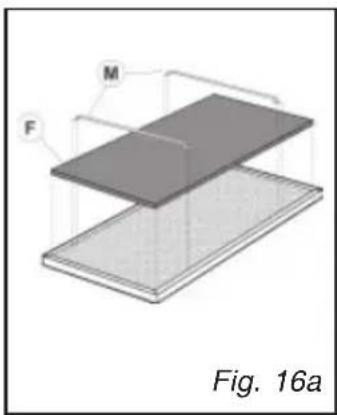

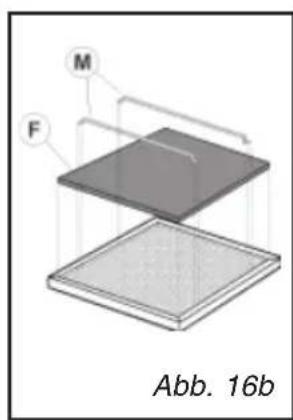

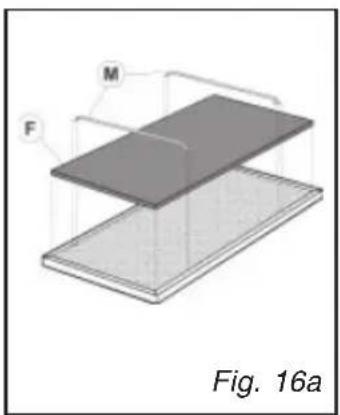

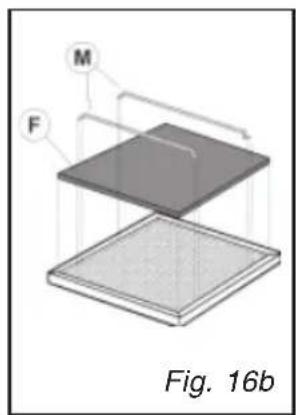

• Démontage du filtre à charbon (fig.16a-16b) Le filtre à charbon (F) est positionné à l’intérieur du filtre à graisse métallique; enlever les butées filtres (M) et extraire le filtre à charbon F. Réf. filtre à charbon: DHK306AP1 (Mod. AG826). DHK305AP1 (Mod. AG856-AG828-AG836). DHK304AP1 (Mod. AG857).

• NETTOYAGE ET ENTRETIEN DE LA CARROSSERIE Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

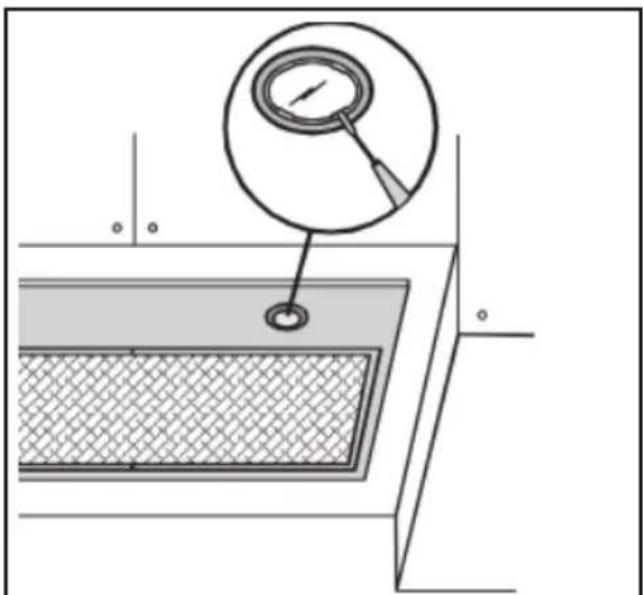

• CHANGEMENT DE LAMPE Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur. Modèles AG826-AG836-AG828: Pour remplacer les ampoules, enlever les filtres antigraisse; enlever le support des filtres en poussant les 2 arrêtes latérales A (Fig. 4). Devissez les ampoules et remplacez-les par des ampoules ayant les mêmes caractéristiques. Modèles AG856-AG857-AG856-AG9501: Pour remplacer les lampes halogènes, enlever le hublôt (Fig. 18). Remplacez-les par des lampes halogènes ayant les mêmes caractéristiques. Fig. 18 Fig. 17

• CHANGEMENT DU FILTRE CHARBON

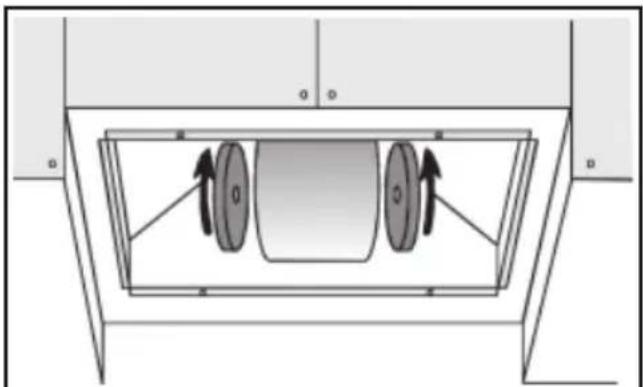

• Démontage du filtre à charbon (fig.17) Extraire le filtre à graisse : pousser la manette vers la partie arrière de l'appareil et tourner le filtre vers l'extérieur. Démonter ensuite le filtre à charbon (fig. 17): retirer le filtre à charbon par un mouvement de rotation dans le sens des aiguilles d'une montre. Réf. filtre à charbon: AK214AP115 Attention Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL Enveloppe et accessoires Filtre à graisse Filtre charbon actif ENTRETIEN... COMMENT PROCEDER ? PRODUITS/ACCESSOIRES A UTILISER N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux. Ce filtre retient les vapeurs grasses et les poussières.Il est l’élément assurant une part im- portante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent). Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la Hotte) et notez la date de changement. Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit. L’expertise des professionnels au service des particuliers Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR16 La hotte ne fonctionne pas... La hotte a un rendement insuffisant... La hotte s’est arrêtée au cours du fonctionnement SYMPTOMES SOLUTIONS Vérifiez que:

• il n’y apas de coupure de courant.

• une vitesse a été effectivement sélectionnée. Vérifiez que:

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• le filtre à charbon n’est pas usagé (hotte en version recyclage).

• les filtres à graisse sont propres. Vérifiez que:

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

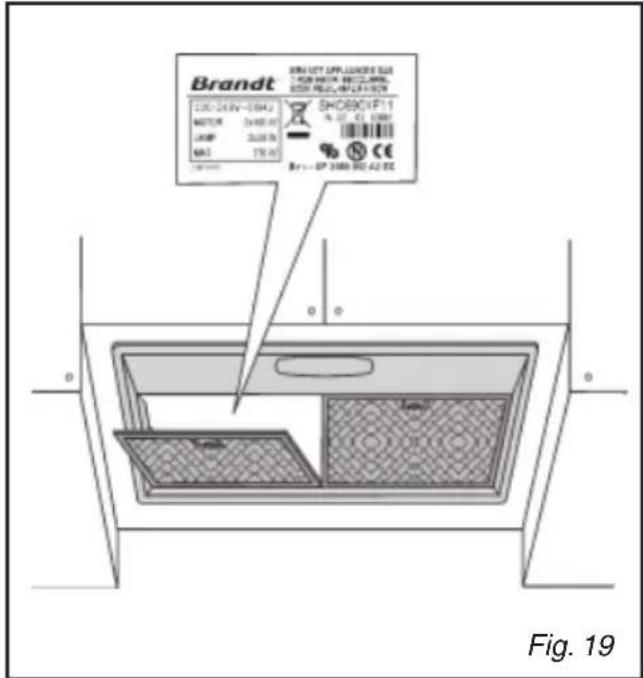

• INTERVENTIONS Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.19).

Lors d’une intervention d’entretien, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

• RELATIONS CONSOMMATEURS

• Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points d evente, les spécialistes après-vente.

• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement. > Vous pouvez nous écrire : Service Consommateurs BRANDT BP 9526

95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au : Tarif en vigueur à la date d’impression du document.
