VLE5 - Cargador de batería VELLEMAN - Manual de uso y guía de instrucciones gratis

Marca	Velleman
Modelo	VLE5
Tipo de producto	Cargador de pilas
Dimensiones	76 × 122 × 59,5 mm
Peso	±300 g
Alimentación	100-240 Vca / 50-60 Hz
Potencia de entrada	19 W
Potencia de salida máx.	14 VA
Tensión de salida	Seleccionable : 2,8 V / 5,6 V / 7,0 V / 8,4 V / 9,6 V / 11,2 V / 14,0 V
Corriente de carga máx. ajustable	500 mA o 1000 mA
Tipos de baterías compatibles	NiCd y NiMH (mismo tipo por carga)
Protección contra sobrecargas	Fusible 1 A / 250 V (no reemplazable)
Funciones principales	Carga, descarga, carga rápida, carga de mantenimiento automático
Indicador LED	Rojo (carga), amarillo (descarga), verde (fin de carga o mantenimiento)
Temperatura de uso	0 ~ 35 °C
Humedad de uso	< 75 % sin condensación
Mantenimiento y limpieza	Desenchufar y limpiar con un paño ligeramente húmedo (sin alcohol ni disolvente)
Seguridad	No abrir, proteger de la humedad, ventilar, cargar solo baterías NiCd/NiMH
Piezas de repuesto y reparabilidad	Ninguna pieza mantenible por el usuario; contactar al distribuidor
Información general	Garantía 24 meses para particulares (condiciones en el manual)

Preguntas frecuentes - VLE5 VELLEMAN

¿Qué tipos de pilas puedo cargar con el Velleman VLE5?

Este cargador está diseñado para baterías recargables de tipo NiCd y NiMH. No intente nunca cargar pilas alcalinas u otros tipos no recargables.

¿Cómo ajustar la tensión y la corriente de carga?

Antes de conectar las baterías, seleccione la tensión de carga adecuada (2,8 V a 14 V según el número de elementos) y ajuste la corriente de carga entre 500 mA y 1000 mA. Use una corriente de aproximadamente 0,4 veces la capacidad (ej: 480 mA para 1200 mAh).

¿Qué significa cada color del LED?

Rojo = carga en curso; Amarillo = descarga en curso; Verde = carga terminada o modo de mantenimiento activado (después de más de 6 horas de carga).

¿Cómo usar la función de descarga?

Conecte las baterías, luego presione el botón DISCHARGE. El LED se vuelve amarillo. Puede presionar nuevamente DISCHARGE para pasar a carga rápida (LED rojo). De lo contrario, el cargador pasa automáticamente a carga rápida después de la descarga.

¿Qué hacer si la carga dura más de 6 horas?

Por seguridad, el cargador conmuta automáticamente al modo de carga de mantenimiento (trickle charge). El LED se vuelve verde. Esto evita la sobrecarga de las baterías.

¿Puedo cargar baterías de capacidades y tipos diferentes al mismo tiempo?

No, cargue siempre baterías del mismo tipo (NiCd o NiMH) y preferiblemente de la misma capacidad. No mezcle nunca los dos tipos.

¿Cómo mantener el cargador VLE5?

Desenchufe el cargador de la red antes de limpiar. Use un paño que no suelte pelusa ligeramente húmedo. No use alcohol ni disolvente. No sumerja nunca el aparato en un líquido.

¿Qué hacer en caso de mal funcionamiento o daño visible?

Si la carcasa o el cable está dañado, no use el cargador. Confíe toda reparación a un distribuidor autorizado. No abra nunca el aparato usted mismo, riesgo de descarga eléctrica.

¿Cuáles son las precauciones de seguridad importantes?

Use el cargador en un lugar seco, protegido de la lluvia. Deje espacio alrededor para la ventilación. Colóquelo sobre una superficie resistente al calor. Desenchúfelo cuando no se use. No cortocircuite nunca los contactos.

¿Cuál es la garantía de este producto?

Para particulares en la UE, la garantía es de 24 meses contra defectos de fabricación. Después de 1 año, el reembolso puede ser parcial. Los daños debidos a un mal uso están excluidos. Conserve el ticket de caja.

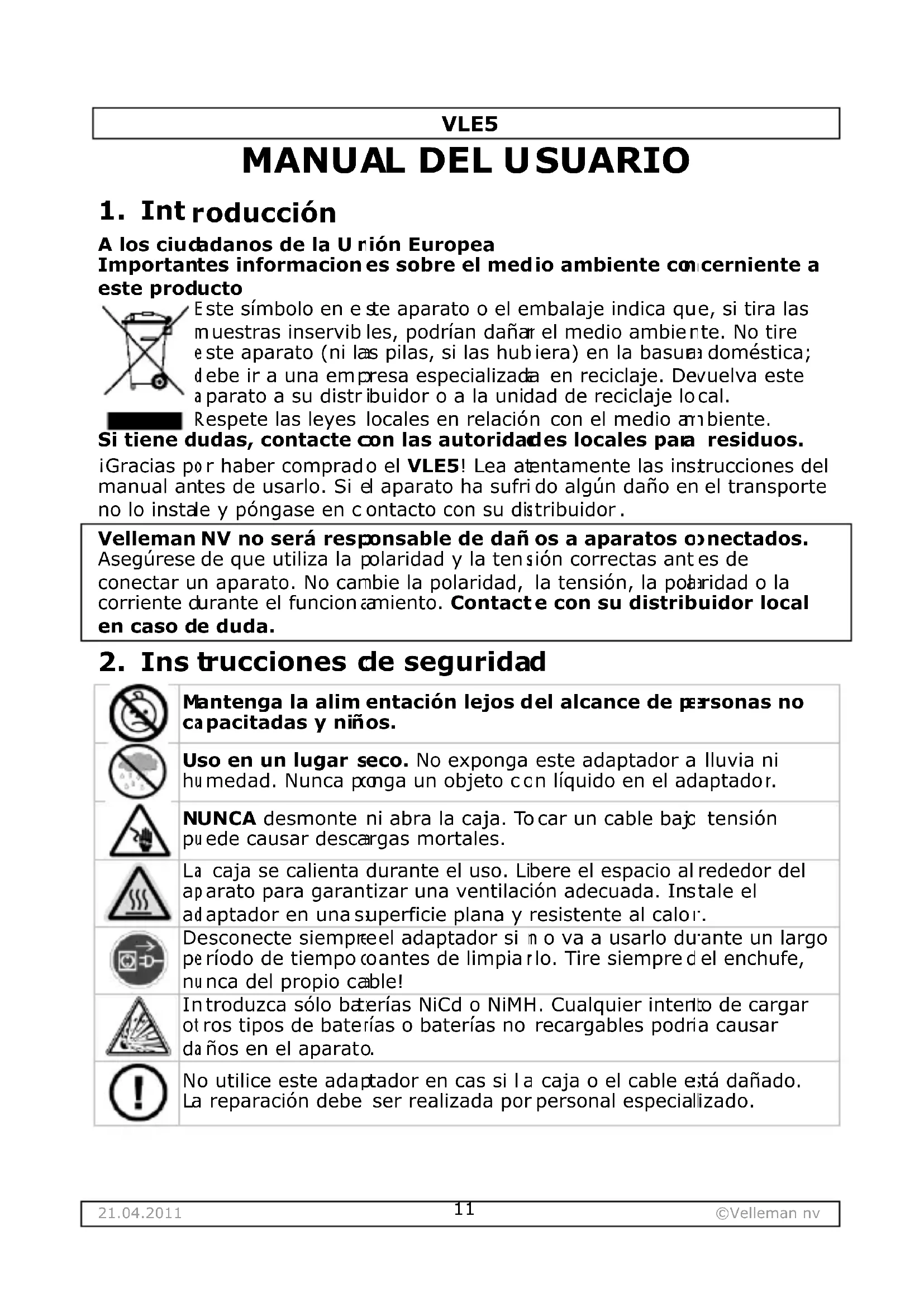

MANUAL DE USUARIO VLE5 VELLEMAN

A los ciudadanos de la Urión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el VLE5! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

Asegúrese de que utiliza la polaridad y la tensión correctas antes de conectar un aparato. No cambie la polaridad, la tensión, la polaridad o la corriente durante el funcionamiento. Contacte con su distribuidor local en caso de duda.

2. Ins trucciones de seguridad

Mantenga la alim entación lejos del alcance de personas no capacitadas y niños.

Uso en un lugar seco. No exponga este adaptador a lluvia ni humedad. Nunca ponga un objeto con líquido en el adaptador.

NUNCA desmonte ni abra la caja. To car un cable bajo tensión puede causar descargas mortales.

La caja se calienta durante el uso. Libere el espacio al rededor del aparato para garantizar una ventilación adecuada. Instale el adaptador en una superficie plana y resistente al calor.

Desconecte siempre el adaptador si no va a usarlo durante un largo período de tiempo coantes de limpiarlo. Tire siempre el enchufe, nunca del propio cable!

Introduzca sólo baterías NiCd o NiMH. Cualquier intento de cargar otros tipos de baterías o baterías no recargables podría causar daños en el aparato.

No utilice este adaptador en cas si la caja o el cable está dañado. La reparación debe ser realizada por personal especializado.

VLE5

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

No exponga este adaptador a polvo. No exponga este adaptador a temperaturas extremas.

No agite el adaptador. Evite usar excesiva fuerza durante el manejo y la instalación.

• Familiarícese con el funcionamiento del adaptador antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del adaptador están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el adaptador para las aplicaciones descritas en este manual.
  Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

iOjo!

• Asegúrese de que la carga conectada no sea mayor que la corriente de salida del cargador.
• Nunca cortocircuite los contactos.
• Desconecte el cargador de la red y quite las baterías si no usa el aparato.

4. Instrucciones de operación

• Conecte el cargador a una toma de corriente CA.
• Seleccione la tensión de carga correcta.
• Seleccione la corriente de carga correcta. Utilice una corriente de carga de 0.25C a 1C (C = capacidad de la batería).

- Ejemplo : cargar un pack de baterías de 2.4V / 1200mAh. La tensión de carga = 2.8V, la corriente de carga = 1200mAh x 0.4 = 480mA. Seleccione una corriente de carga de 500mA.

- Conecte el pack de baterías al cargador. El LED se vuelve rojo si el procedimiento de carga empieza.

Observación: Cargue siempre baterías del mismo tipo y no mezcle nunca ambos tipos (NiCd & NiMH).

- Pulse el botón DISCHARGE (descarga). El LED se vuelve amarillo si el procedimiento de descarga empieza.

- Pulse el botón DISCHARGE durante el procedimiento de descarga para conmutar al modo de carga rápida (el LED se vuelve rojo).

- El cargador conmuta automáticamente al modo de carga rápida después del procedimiento de descarga si no se pulsa el botón DISCHARGE durante la descarga. El LED se vuelve rojo.

- El LED se vuelve verde si el pack de baterías está completamente cargado.

- Por razones de seguridad el aparato conmutará automáticamente al modo de carga de mantenimiento si el procedimiento de carga dura más de 6 horas. El LED se vuelve verde para confirmar que se ha activado el modo

VLE5

de carga de mantenimiento.

• Desconecte el pack de baterías del cargador.
• Desconecte el cargador de la toma de corriente CA.

5. Mantenimiento

• Desconecte el aparato de la red eléctrica y límpielo con un paño sin pelusas ligeramente húmedo. Evite el uso de alcohol y de disolventes.
• Nunca sumerja el aparato en un líquido.
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

6. Especificaciones

alimentación 100-240Vac / 50~60Hz
potencia de entrada 19W
potencia de salida 14VA (máx.)
tensión de salida	2	4	5	6	7	8	10	bat.
seleccionable	2.8	5.6	7.0	8.4	9.6	11.2	14.0	V
con corriente de carga máx. seleccionable	500mA o 1000mA
protección de sobrecarga	fusible 1A / 250V (no reemplazable)
temperatura/humedad de funcionamiento	0 ~ 35°C / <75% sin condensado
temperatura/humedad de almacenamiento	-20 ~ 50°C / 10 ~ 90% sin condensado
dimensiones 76 × 122 ×	59.5mm
peso	±300g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

VLE5

BEDIENUNGSANLEITUNG

1. Ein führung

Garantía de servicio y calidad Velleman®

Velleman® disfruta de una experiencia de más de 35 años en el mundo de la electrónica con una distribución en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios que deban ser reemplazados regularmente, como por ejemplo baterías, lámparas, partes de goma, etc. (lista ilimitada)
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión)
