Marque	Velleman
Modèle	VLE5
Type de produit	Chargeur de piles
Dimensions	76 × 122 × 59,5 mm
Poids	±300 g
Alimentation	100-240 Vca / 50-60 Hz
Puissance d'entrée	19 W
Puissance de sortie max.	14 VA
Tension de sortie	Sélectionnable : 2,8 V / 5,6 V / 7,0 V / 8,4 V / 9,6 V / 11,2 V / 14,0 V
Courant de charge max. réglable	500 mA ou 1000 mA
Types d'accus compatibles	NiCd et NiMH (même type par charge)
Protection contre les surcharges	Fusible 1 A / 250 V (non remplaçable)
Fonctions principales	Charge, décharge, charge rapide, charge de maintien automatique
Indicateur LED	Rouge (charge), jaune (décharge), vert (fin de charge ou maintien)
Température d'utilisation	0 ~ 35 °C
Humidité d'utilisation	< 75 % sans condensation
Entretien et nettoyage	Débrancher et essuyer avec un chiffon légèrement humide (pas d'alcool ni solvant)
Sécurité	Ne pas ouvrir, protéger de l'humidité, ventiler, ne charger que des accus NiCd/NiMH
Pièces détachées et réparabilité	Aucune pièce maintenable par l'utilisateur ; contacter le revendeur
Informations générales	Garantie 24 mois pour les particuliers (conditions en notice)

FOIRE AUX QUESTIONS - VLE5 VELLEMAN

Quels types de piles puis-je charger avec le Velleman VLE5 ?

Ce chargeur est conçu pour les accus rechargeables de type NiCd et NiMH. Ne tentez jamais de charger des piles alcalines ou d'autres types non rechargeables.

Comment régler la tension et le courant de charge ?

Avant de brancher les accus, sélectionnez la tension de charge appropriée (2,8 V à 14 V selon le nombre d'éléments) et réglez le courant de charge entre 500 mA et 1000 mA. Utilisez un courant d'environ 0,4 fois la capacité (ex: 480 mA pour 1200 mAh).

Que signifie chaque couleur de la LED ?

Rouge = charge en cours ; Jaune = décharge en cours ; Vert = charge terminée ou mode de maintien activé (après plus de 6 heures de charge).

Comment utiliser la fonction de décharge ?

Branchez les accus, puis appuyez sur le bouton DISCHARGE. La LED devient jaune. Vous pouvez appuyer à nouveau sur DISCHARGE pour passer en charge rapide (LED rouge). Sinon, le chargeur passe automatiquement en charge rapide après la décharge.

Que faire si la charge dure plus de 6 heures ?

Par sécurité, le chargeur commute automatiquement en mode de charge de maintien (trickle charge). La LED devient verte. Cela évite la surcharge des accus.

Puis-je charger des accus de capacités et types différents en même temps ?

Non, chargez toujours des accus du même type (NiCd ou NiMH) et de préférence de même capacité. Ne mélangez jamais les deux types.

Comment entretenir le chargeur VLE5 ?

Débranchez le chargeur du secteur avant nettoyage. Utilisez un chiffon non pelucheux légèrement humide. N'utilisez pas d'alcool ni de solvant. Ne plongez jamais l'appareil dans un liquide.

Que faire en cas de dysfonctionnement ou de dommage visible ?

Si le boîtier ou le câble est endommagé, n'utilisez pas le chargeur. Confiez toute réparation à un revendeur agréé. N'ouvrez jamais l'appareil vous-même, risque de choc électrique.

Quelles sont les précautions de sécurité importantes ?

Utilisez le chargeur dans un endroit sec, à l'abri de la pluie. Laissez de l'espace autour pour la ventilation. Placez-le sur une surface résistante à la chaleur. Débranchez-le quand il n'est pas utilisé. Ne court-circuitez jamais les contacts.

Quelle est la garantie de ce produit ?

Pour les particuliers dans l'UE, la garantie est de 24 mois contre les vices de fabrication. Après 1 an, le remboursement peut être partiel. Les dommages dus à une mauvaise utilisation sont exclus. Conservez le ticket de caisse.

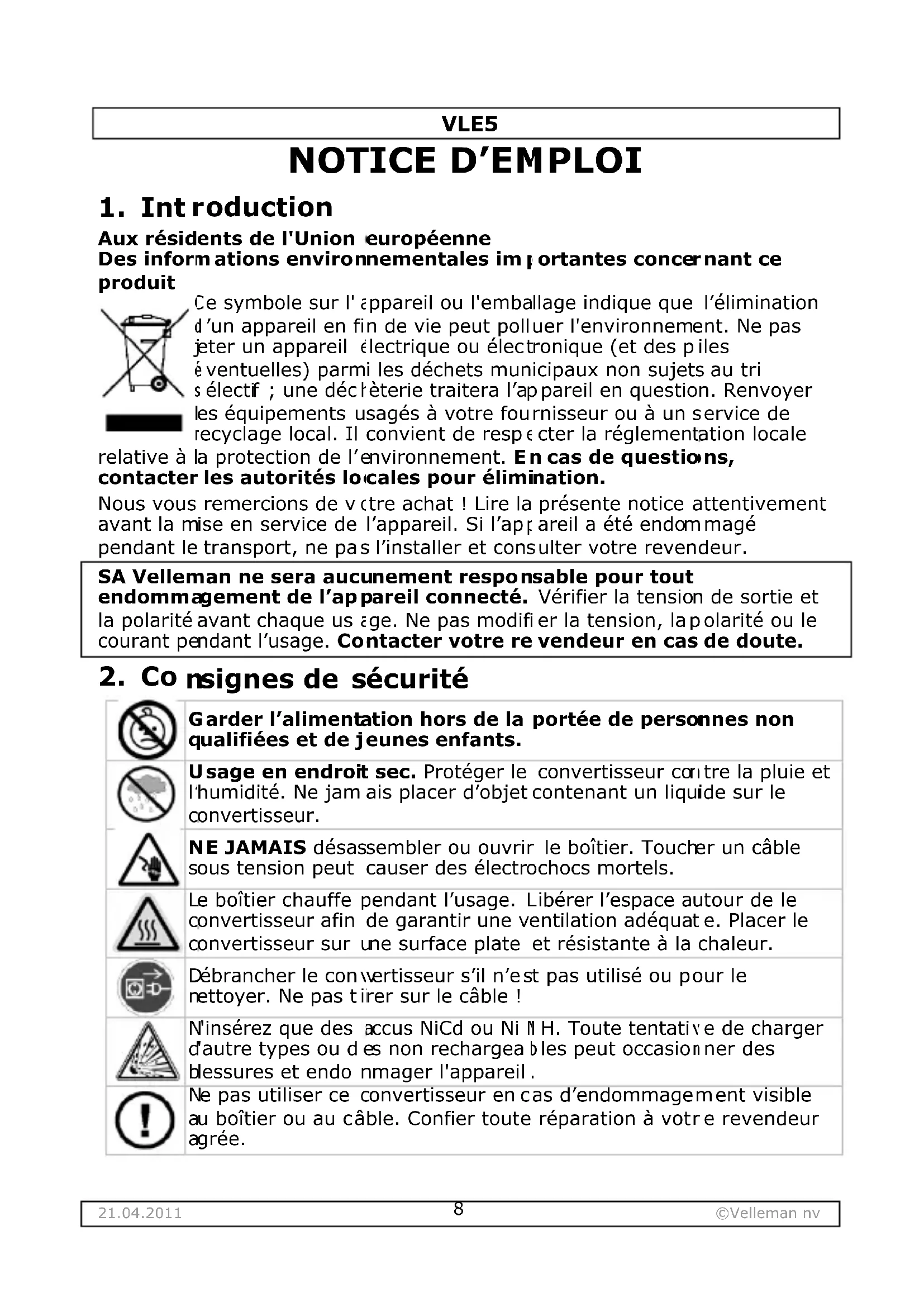

MODE D'EMPLOI VLE5 VELLEMAN

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri s électif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale

relative à la protection de l'environnement. En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de v'etre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

SA Velleman ne sera aucunement responsable pour tout endommagement de l'appareil connecté. Vérifier la tension de sortie et la polarité avant chaque us âge. Ne pas modifi er la tension, la polarité ou le courant pendant l'usage. Contacter votre re vendeur en cas de doute.

2. Co nsignes de sécurité

Garder l'alimentation hors de la portée de personnes non qualifiées et de jeunes enfants.

Usage en endroit sec. Protéger le convertisseur contre la pluie et l'humidité. Ne jam ais placer d'objet contenant un liquide sur le convertisseur.

NE JAMAIS désassembler ou ouvrir le boîtier. Toucher un câble sous tension peut causer des électrochocs mortels.

Le boîtier chauffe pendant l'usage. Libérer l'espace autour de le convertisseur afin de garantir une ventilation adéquat e. Placer le convertisseur sur une surface plate et résistante à la chaleur.

Débrancher le convertisseur s'il n'est pas utilisé ou pour le nettoyer. Ne pas tirer sur le câble !

N'insérez que des accus NiCd ou Ni N H. Toute tentative de charger d'autre types ou des non rechargeables peut occasionner des blessures et endo nmager l'appareil.

Ne pas utiliser ce convertisseur en cas d'endommagement visible au boîtier ou au câble. Confier toute réparation à votre revendeur agréé.

VLE5

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Protéger contre la poussière. Protéger contre la chaleur extrême.

Protéger contre les chocs et le traiter avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement avant l'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Attention :

- S'assurer que la charge sur le chargeur n'excède pas le courant de sortie toléré

- Ne jamais court-circuiter les contacts.

- Déconnectez le chargeur du réseau et enlevez les accus quand l'appareil n'est pas en usage.

4. Instructions d'opération

• Branchez le chargeur à une prise CA.
• Instaurez la tension de charge correcte.
• Instaurez le courant de charge correct. Employez un courant de charge de 0.25C à 1C (C = capacité de l'accu).
• Exemple : charger un pack d'accus de 2.4V / 1200mAh. La tension de charge = 2.8V, le courant de charge = 1200mAh x 0.4 = 480mA. Instaurez un courant de charge de 500mA.
• Branchez le pack d'accus au chargeur. La LED devient rouge quand le processus de charge commence.

Note : Chargez toujours des accus du même type et ne mélangez jamais les deux types (NiCd & NiMH).

• Pressez le bouton DISCHARGE (décharge). La LED devient jaune quand le processus de décharge commence.
• Pressez le bouton DISCHARGE pendant le processus de décharge pour commuter vers le mode de charge rapide (LED devient rouge).
• Le chargeur commute automatiquement vers le mode de charge rapide après le processus de décharge si le bouton DISCHARGE n'est pas pressé pendant la décharge. La LED devient rouge.
• La LED devient verte quand le pack d'accus est complètement chargé.
• Si le processus de charge prend plus de 6 heures, l'appareil commutera automatiquement vers le mode de charge de maintien pour des raisons de

VLE5

sécurité. La LED devient verte pour confirmer que le mode de charge de maintien a été activé.

• Déconnectez le pack d'accus du chargeur.
• Déconnectez le chargeur de la prise CA.

5. Entretien

• Déconnecter le chargeur du réseau électrique et nettoyer à l'aide d'un chiffon non pelucheux légèrement humide. Éviter les alcools et les solvants.
• Ne jamais plonger le chargeur dans un liquide quelconque.
• Il n'y a aucune pièce maintenable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

6. Spécifications techniques

alimentation 100-240Vca	/ 50~60Hz
puissance d'entrée 19W
puissance de sortie 14VA	(max.)
tension de sortie sélectionnable	2	4	5	6	7	8	10	accus
	2.8	5.6	7.0	8.4	9.6	11.2	14.0	V
courant de charge max. instaurable	500mA ou 1000mA
protection contre les surcharges	fusible 1A / 250V (non remplaçables)
température/humidité de service	0 ~ 35°C / <75% sans condensation
température/humidité de stockage	-20 ~ 50°C / 10 ~ 90% sans condensation
dimensions 76 × 122 × 59.5mm
poids	±300g

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d'information concernant cet article et la version la plus récente de cette notice, visitez notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur pour cette notice.

Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.

VLE5

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Velleman® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p.ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrects, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation

commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
