MANUAL DE USUARIO CD 12 TX Ariston Thermo

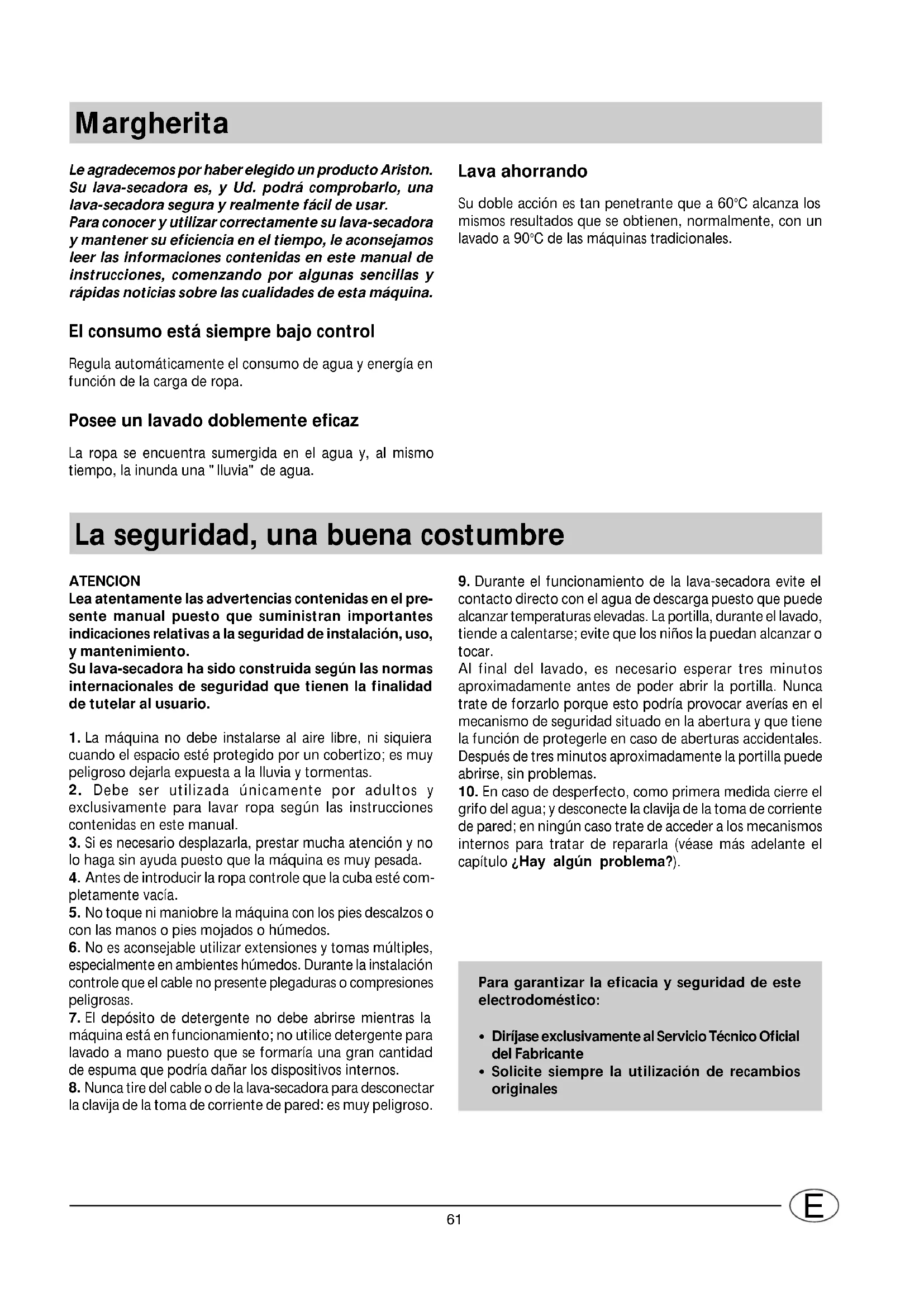

Le agradecemos por haber elegido un producto Ariston. Su lava-secadora es, y Ud. podrá comprobarlo, una lava-secadora segura y realmente fácil de usar. Para conocer y utilizar correctamente su lava-secadora y mantener su eficiencia en el tiempo, le aconsejamos leer las informaciones contenidas en este manual de instrucciones, comenzando por algunas sencillas y rápidas noticias sobre las cualidades de esta máquina. El consumo está siempre bajo control Regula automáticamente el consumo de agua y energía en función de la carga de ropa. Posee un lavado doblemente eficaz La ropa se encuentra sumergida en el agua y, al mismo tiempo, la inunda una "lluvia" de agua. La seguridad, una buena costumbre ATENCION Lea atentamente las advertencias contenidas en el pre- sente manual puesto que suministran importantes indicaciones relativas a la seguridad de instalación, uso, y mantenimiento. Su lava-secadora ha sido construida según las normas internacionales de seguridad que tienen la finalidad de tutelar al usuario.

1. La máquina no debe instalarse al aire libre, ni siquiera

cuando el espacio esté protegido por un cobertizo; es muy peligroso dejarla expuesta a la lluvia y tormentas.

2. Debe ser utilizada únicamente por adultos y

exclusivamente para lavar ropa según las instrucciones contenidas en este manual.

3. Si es necesario desplazarla, prestar mucha atención y no

lo haga sin ayuda puesto que la máquina es muy pesada.

4. Antes de introducir la ropa controle que la cuba esté com-

5. No toque ni maniobre la máquina con los pies descalzos o

con las manos o pies mojados o húmedos.

6. No es aconsejable utilizar extensiones y tomas múltiples,

especialmente en ambientes húmedos. Durante la instalación controle que el cable no presente plegaduras o compresiones peligrosas.

7. El depósito de detergente no debe abrirse mientras la

máquina está en funcionamiento; no utilice detergente para lavado a mano puesto que se formaría una gran cantidad de espuma que podría dañar los dispositivos internos.

8. Nunca tire del cable o de la lava-secadora para desconectar

la clavija de la toma de corriente de pared: es muy peligroso.

9. Durante el funcionamiento de la lava-secadora evite el

contacto directo con el agua de descarga puesto que puede alcanzar temperaturas elevadas. La portilla, durante el lavado, tiende a calentarse; evite que los niños la puedan alcanzar o tocar. Al final del lavado, es necesario esperar tres minutos aproximadamente antes de poder abrir la portilla. Nunca trate de forzarlo porque esto podría provocar averías en el mecanismo de seguridad situado en la abertura y que tiene la función de protegerle en caso de aberturas accidentales. Después de tres minutos aproximadamente la portilla puede abrirse, sin problemas.

10. En caso de desperfecto, como primera medida cierre el

grifo del agua; y desconecte la clavija de la toma de corriente de pared; en ningún caso trate de acceder a los mecanismos internos para tratar de repararla (véase más adelante el capítulo ¿Hay algún problema?). Lava ahorrando Su doble acción es tan penetrante que a 60°C alcanza los mismos resultados que se obtienen, normalmente, con un lavado a 90°C de las máquinas tradicionales. Margherita Para garantizar la eficacia y seguridad de este electrodoméstico: Diríjase exclusivamente al Servicio Técnico Oficial del Fabricante Solicite siempre la utilización de recambios originales

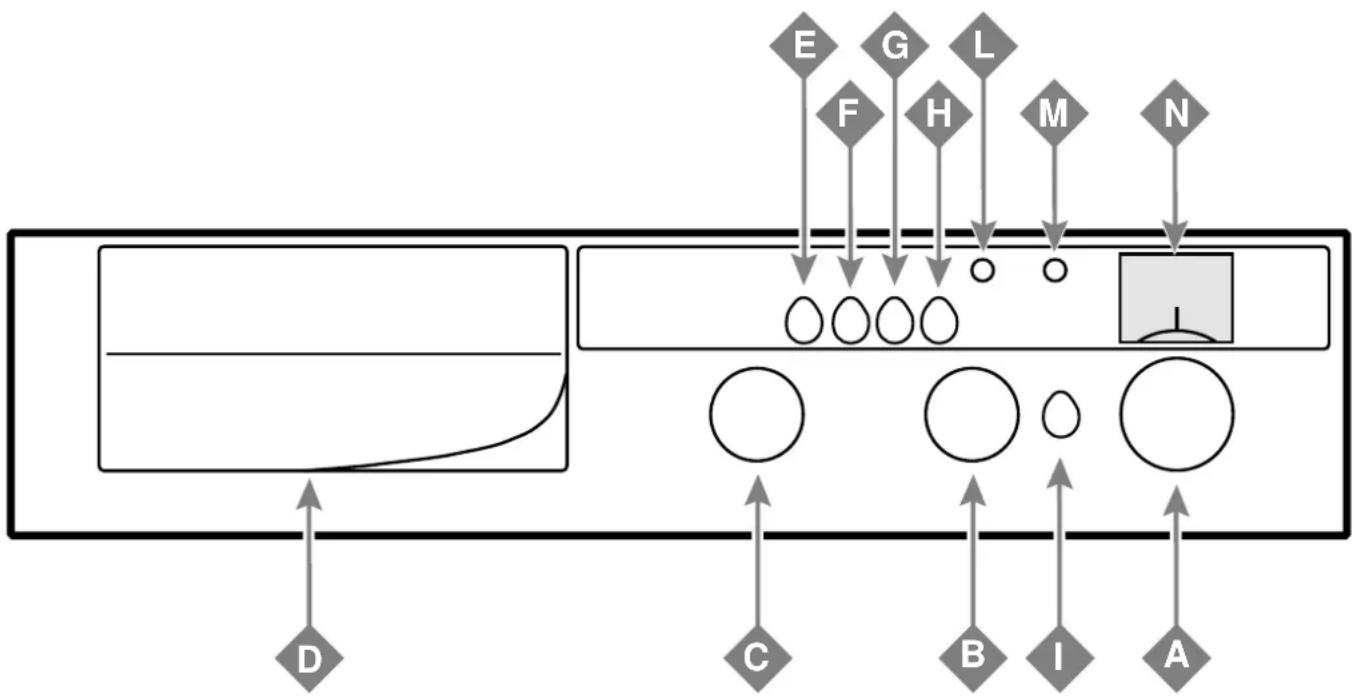

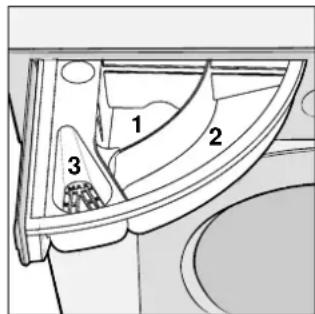

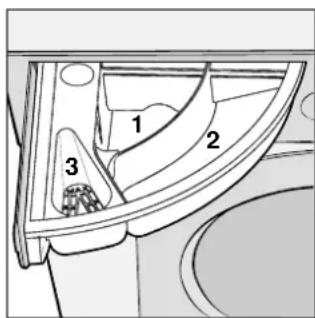

Vista de cerca Los mandos de Margherita son de tipo "ocultos", es decirque no sobresalen. Para obtener que sobresalgan, pulsarsuavemente al medio. A. Selector de programas Este mando sirve para seleccionar, entre 18 posibilidades, el programa de lavado considerado más apropiado para su ropa (véase tabla de programas en la pág. 66). El programa seleccionado aparece a la vista por la ventanilla N. Gire este mando exclusivamente en sentido horario y con la máquina apagada. B. Selector de la temperatura Este mando sirve para regular la temperatura de lavado indicada en la tabla de programas (pág. 66). Permite además, reducir la temperatura de lavado aconsejada para el programa seleccionado, hasta obtener un lavado en frío (símbolo ). C. Selector programador secado Con este selector es posible predisponer la duración del ci- clo de secado que mejor conviene al tejido. El programador tiene previstos dos ciclos separados: A: Da 0 a 120 min. para tejidos resistentes B: Da 0 a 80 para tejidos sintéticos Ambos ciclos tienen un tiempo de enfriamento que resulta al final del mismo ciclo. D. Depósito de detergente El depósito de detergente está dividido en tres compartimientos señalados con 1, 2 y 3: 1 detergente para el prelavado 2 detergente para el lavado 3 suavizantes, almidonantes, perfumantes E. Tecla hidrostop antiarrugas Esta tecla permite interrumpir el programa manteniendo las prendas sumergidas en el agua antes del centrifugado. Es una tecla muy útil puesto que evita que los tejidos delicados y sintéticos se estrujen (por ejemplo cuando no se puede extraer la ropa al final del lavado sino sólo después de algunas horas). Debe utilizarse exclusivamente con programas destinados a tejidos sintéticos y lana. ¡ATENCION! Antes de abrir la escotilla es necesario eliminar el agua llevando el mando selector A a la posición vaciado, la N° 18. Si en cambio se desea continuar con el centrifugado, será suficiente presionar de nuevo la tecla E. F. Tecla de reducción centrifugado Este mando disminuye la velocidad de centrifugado de 1200 a 600 revoluciones por minuto en programas para tejidos de algodón y lino y de 850 a 600 rev./min. en los programas para tejidos sintéticos.

¿ Qué se puede lavar en la lava-secadora ? Antes de lavar .... Subdividir las prendas a lavar según el tipo de tejido y la resistencia de los colores. Lavar separadamente las prendas blancas de las de color. Quitar de los bolsillos objetos, monedas, papel, dinero y todo lo que podría caer en la bomba y obstruirla, incluidos los broches y distintivos. Quitar los botones "flojos" y cerrar las cremalleras. Dar vuelta las camisas pues de esta manera quedarán mejor lavadas. Leer las etiquetas Las prendas de vestir y la lencería llevan etiquetas que indican cómo debe lavarse el tejido (en seco, en lava-secadora o a mano), a qué temperatura, si debe plancharse y cómo. Atención: se lavan en la lava-secadora únicamente los tejidos cuya etiqueta indica un recipiente con la correspondiente temperatura máxima de lavado (véase tabla 1 página 64). Alternar prendas pequeñas con prendas grandes Esta lava-secadora viene equipada con un dispositivo especial de control electrónico para equilibrar bien la carga: antes del centrifugado, el dispositivo garantiza la correcta posición de toda la ropa en el tambor, compatiblemente con el tipo de la misma y su disposición inicial. Por eso esta máquina, aún cuando trabaja al tope de su capacidad y revoluciones, no produce ruidos ni tiene vibraciones. Para optimizar el funcionamiento, se aconseja cargar la lava-secadora alter- nando prendas pequeñas con prendas de mayor volumen distribuyéndolas correctamente; evitar además efectuar cargas pesadas con sólo toallas. Detergentes y aditivos El depósito de detergente D se abre girándolo hacia afuera. Vierta el detergente y el eventual aditivo, siguiendo al prin- cipio las dosis indicadas por el fabricante en los paquetes, en función de la carga de la lava-secadora, de la dureza del agua y del grado de suciedad. Con el tiempo la experiencia adquirida le indicará las dosis ideales. Compartimiento 1Detergente para prelavado(en polvo)Compartimiento 2Detergente para lavado(en polvo o líquido)Compartimiento 3Aditivos (suavizantes,perfumantes, etc.) Cuando ponga los aditivos en el compartimiento 3 evite que estos rebasen la rejilla. El detergente líquido debe introducirse en el compartimiento 2 y sólo poco instantes antes de la puesta en marcha de la máquina. Recuerde que es apropiado especialmente para lavados a temperaturas inferiores a 60°C y para programas que no tienen previsto el prelavado. Se encuentran en venta recipientes para detergentes líquidos o en polvo y deben colocarse dentro de la cuba según las instrucciones contenidas en el paquete. No utilice detergentes para el lavado a mano puesto que forman una enorme cantidad de espuma. Lavando en frío disminuya la cantidad de detergente. G. Tecla de exclusión centrifugado Esta tecla sirve para excluir el centrifugado. Debe utilizarse cuando se lavan prendas difíciles de planchar. H. Tecla extra económico Este mando reduce el consumo de agua durante los aclarados. Aconsejamos usarlo únicamente cuando la lavadora no está cargada por completo, y acordarse de disminuir oportunamente la calidad de detergente empleado.

I. Tecla encendido-apagado

Esta tecla sirve para alimentar eléctricamente la lava- secadora. Está encendida con la tecla I activada y está apagada con la tecla I desactivada. L. Luz indicadora de la escotilla bloqueada La luz indicadora señala que la escotilla está bloqueada. Para evitar averías es necesario esperar que la luz indicadora esté apagada (3 minutos aproximadamente, después de la finalización del programa de lavado) antes de abrir la escotilla. M. Luz indicadora de encendido/apagado La luz indicadora iluminada indica que la lava-secadora está alimentada eléctricamente. N. Visualización de los programas En esta ventanilla aparece visualizado el programa de lavado seleccionado con la manecilla A y, durante el lavado, también se observa la marcha del mismo.

Lavado Acción fuerte Acción suave Lavado a 95°C Lavado a 60°C Lavado a 40°C Lavado a 30°C Lavado suave a mano No lavar con agua Blanqueado Se puede blanquear en agua fría No blanquear Planchado Planchado enérgico max 200°C Planchado medio max 150°C Planchado max 110°C No planchar Limpieza en seco Limpieza en seco con todos los solventes Limpieza en seco con percloro, bencina avio, bencina, R111 e R113 Limpieza en seco con bencina avio, bencina y R113 No limpiar en seco Secado Temperat. alta Temperat. moderada Se puede secar en secadora No se puede secar en secadora Secar extendido Secar una prenda no centrifugada, colgada Secar en un colgador de ropa

1. Cómo leer las etiquetas

Cómo poner en marcha la máquina Aconsejamos efectuar el primer ciclo de lavado sin introducir las prendas seleccionando el programa 2 a 90°C. Después de haber introducido las prendas en la lava-secadora, echado el detergente y los eventuales aditivos controle que: - la portilla esté bien cerrada - la clavija esté conectada a la toma de corriente - el grifo del agua esté abierto - el mando C esté en posición STOP - la tecla I no esté activada (posición O) Y ahora elija el programa Para una ayuda en la selección de los programas consulte la tabla de las páginas 66.Girar el mando A hasta tanto en la ventanilla N aparece el número del programa deseado. Seleccione la temperatura con el mando B y, si es necesario, active las funciones de las teclas (E, F, G, H); por último presione la tecla de encendido-apagado I (posición I). Al final del lavado ... Espere que la luz piloto L esté apagada (3 minutos aproximadamente), apague la lava-secadora presionando la tecla de encendido-apagado I (posición O) y a partir de este momento puede abrir la escotilla. Después de haber sacado las prendas deje la escotilla abierta o semi-abierta para evitar la formación de olores desagradables y cierre el grifo del agua. Secado La portilla durante la fase de secado tiende a calentarse alcanzando elevadas temperaturas; evitar el contacto con la misma. La carga máxima de ropa da secar tejidos resistentes maxímo 2,5 Kg tejidos mixtos maxímo 2 Kg tejidos sintéticos maxímo 1,5 Kg65

Después de haber introducido la ropa a secar (max. 2,5 Kg) comprobar bien que: - la portilla esté bien cerrada - la clavija esté conectada a la toma de corriente - el grifo del agua esté abierto - la tecla I no esté activada (posición O) Y ahora puede Ud. elegir el programa Girar el selector A hasta una de las dos posiciones , seleccionar el tiempo de secado deseado mediante el selector C (tabla 2 en pág. 65) y finalmente pulsar bien la tecla de encendido-apagado I (posición I). Al terminar la operación de secado ... Apagar la secadora pulsando la tecla de encendido-apagado I y esperar unos 3 minutos aproximadamente, antes de abrir el portillón. Después de haber retirado la ropa, dejar abierta o entreabierta la ventanilla, para evitar la formación de vahos y olores y cerrar el paso del agua. Para conseguir los mejores resultados de secado sin daño para las prendas, esta secadora tiene dos programas distintos: uno para secar tejidos resistentes entre 0 y 120 min. y otro para tejidos sintéticos entre 0 y 80 min. Para secar coladas menores que las propuestas en la tabla, el tiempo de secado se recortará en proporción conveniente. Sobre todo al efectuar las primeras operaciones de este tipo, sugerimos seleccionar tiempos de secado un poco más cortos, con respecto a los que se indican en tabla, y comprobar el secado obtenido abriendo simplemente el portillón y tocando la ropa con las manos. Si el secado no es suficiente, bastará cerrar la ventanilla y seleccionar otro poco de tiempo de secado. Con esta sencilla precaución , en poco tiempo se puede obtener la experiencia necesaria para esta programación, evitando secados excesivos que siempre causan alguna dificultad en el planchado.

Tipo de tejido Tipo de carga Carga máxima (Kg) Sector del programa- dor de secado Tiempo de secado (Minuti) Húmedo para planchar Seco para guardar Algódon, Lino Ropa de varios cama dimensiones 2,5 Izquierdo 100 110 Algódon Toallas de esponja 2,3 Izquierdo 100 110 Terital, Algódon Sábanas, camisas 1,5 Derecho - 70 Acrílicos Pijamas y calcetines 1 Derecho - 60 Nylon Enaguas y medias 1 Derecho - 40 Lavado y secado La portilla durante la fase de secado tiende a calentarse alcanzando elevadas temperaturas; evitar el contacto con la misma. Cuando la colada de ropa a lavar y secar no sea más de lo previsto como tope de carga (tabla 2 en la pág. 65) convie- ne atenerse a las instrucciones para solo lavado, no olvidando seleccionar el tiempo de secado mediante C antes de apretar la tecla I de encendido-apagado (posición I). De esta manera la máquina pasará automáticamente después del lavado al secado. En caso de una colada de ropa a lavar y secar mayor que lo previsto como tope de carga (tabla 2 en la pág. 65) será oportuno atenerse a las instrucciones para solo lavado. Una vez terminado el programa, sacar la ropa de la máquina, separar la carga e introducir otra vez una parte de la ropa al tambor. Atenerse a las instrucciones previstas para efectuar el secado. Repetir las mismas operaciones con la segunda parte de la colada de ropa. Precaución: las prendas de lana no se pueden secar a máquina porque la temperatura las puede echar a perder. No secar nunca prendas lavadas con solventes inflamables (por ej. bencina). No secar a máquina prendas que contienen gomapluma u otros elastómeros semejantes. Comprobar siempre que durante las operaciones de secado resulte abierto el grifo del agua que alimenta la máquina lavadora. Este aparato doméstico puede emplearse para secado de prendas que hayan sido lavadas con agua.66

Descripción de los tejidos y de lasuciedadSelectorprogr.Selectortemper.DetergenteprelavadoDetergen-te lavadoSuavi zanteDescripción del ciclo de lavadoTEJIDOS RESISTENTESBlancos particularmente sucios(sábanas, manteles, etc.) 1MAX

Prelavado tibio, lavado a 90°C, aclarados,centrifugados intermedios y finalBlancos muy sucios (sábanas, manteles,ecc.) 2MAX

Lavado a 90°C, aclarados, centrifugadosintermedios y finalBlancos y colores resistentes muysucios 260°C

Lavado a 60°C, aclarados, centrifugadosintermedios y finalBlancos y colores muy sucios 240°C

Lavado a 40°C, aclarados, centrifugadosintermedios y finalBlancos y colores resistentes normal-mente sucios (lencería de color, batas,camisetas, etc.) 360°C

Lavado a 60°C, aclarados, centrifugadosintermedios y finalBlancos y colores poco sucios 340°C

Lavado a 40°C, aclarados, centrifugadosintermedios y finalBlancos y colores delicados poco sucios(camisas, camisetas, etc.) 440°C

Aclarados con toma automática del suavi-zante, centrifugados intermedios y finalTratamiento con suavizantes

Aclarados con toma automática del suavi-zante, centrifugados intermedios y finalCentrifugado Vaciado y centrifugado finalSecado fibras naturalesTEJIDOS SINTÉTICOSSintéticos de color resistentes muy sucios(lencería para recién nacidos, etc.) 860°C

Lavado a 60°C, aclarados, antiarrugas ocentrifugado delicadoSintéticos de color muy sucios 850°C

Lavado a 50°C, aclarados, antiarrugas ocentrifugado delicadoSintéticos con colores delicados muysucios 840°C

Lavado a 40°C, aclarados, antiarrugas ocentrifugado delicadoSintéticos de color normalmente sucios 950°C

Lavado a 50°C, aclarados, antiarrugas ocentrifugado delicadoSintéticos con colores delicados poco sucios(lencería de todo tipo ligeramente sucia) 10 40°C

Aclarados con toma del suavizante,antiarrugas o centrifugado delicadoTratamiento con suavizantes

Aclarados con toma del suavizante,antiarrugas o centrifugado delicadoCentrifugado Vaciado y centrifugado delicadoSecado fibras sintéticasTEJIDOS DELICADOSLana (lavable en lavadora) 14 40°C

Aclarados con toma de suavizante,antiarrugas o centrifugado delicadoTratamiento con suavizante

Aclarados con toma del suavizante,antiarrugas o centrifugado delicadoCentrifugado Vaciado y centrifugado delicadoVaciado Vaciado sin centrifugado Cómo seleccionar los programas La descripción de los programas de lavado por tipo de tejidos se encuentra en el depósito de detergente.67

Algunos consejos para lavar bien casi todo Cortinas Tienden a arrugarse mucho. Para limitar este efecto siga este consejo: dóblelas bien y póngalas dentro de una funda o una bolsa de red, deben lavarse solas y de manera que no superen la carga mediana como peso. ¿Y los plumones, las zapatillas y los anoraks? Contrariamente a lo que se cree, los plumones y los anoraks, si son de ganso y de pato, pueden lavarse en la lava-secadora siguiendo atentamente las indicaciones de la etiqueta. ¡Atención! No efectúe una carga de 5 kg., como máximo 2-3 kg. y repita el enjuague una o dos veces, utilizando un centrifugado delicado. En cuanto a las zapatillas, antes se les debe quitar el barro y luego se lavan junto con los vaqueros y con prendas resistentes (no blancas). Cómo quitar las manchas Las manchas más comunes se eliminan durante el lavado: si son muy intensas es necesario sumergir las prendas en agua y jabón antes del lavado en la lava-secadora. Para algunas manchas aceitosas, sobre todo si son viejas, pruebe con un quita manchas, cuidando que no se forme una aureola. Las manchas más frecuentes - tinta y bolígrafo: impregne con un algodón humedecido en alcohol metílico o alcohol a 90° - alquitrán y grasa: coloque un poco de mantequilla fresca durante unos minutos, pásele luego trementina y lave inmediatamente - cera: ráspela y luego pásele la plancha bien caliente entre dos hojas de papel absorbente; inmediatamente después pásele algodón con aguarrás o alcohol metílico. - goma de mascar : pásele el disolvente del esmalte para uñas luego quite todo con un paño. - mufa : algodón y lino blanco deben sumegirse en una solución formada de una parte de lejía, 5 de agua y una cuchara de vinagre. Lave inmediatamente. Para otros tejidos blancos use agua oxigenada de10 volúmenes y lave inmediatamente. - Lápiz de labios: impregne con éter si el tejido es lana o algodón, para la seda en cambio use trielina. - Esmalte para uñas: Apoye el tejido de la parte de la mancha sobre una hoja de papel absorbente, humedezca con solven- te, desplazando la prenda a medida que el papel toma color. Hierba: impregne con algodón humedecido en alcohol metílico No supere el peso indicado en la la tabla Para obtener los mejores resultados de su lava-secadora es importante que Ud. no supere el peso indicado en esta tabla, el peso se refiere a la ropa seca. ¿Qué prendas no deben lavarse en la lava-secadora? - La prendas sin dobladillo, deshilachada y cardada; si desea hacerlo es necesario ponerlas en una bolsa de tela para que no se deteriore durante el lavado. - La prendas de colores muy fuertes junto con la blanca. Pueden lavarse solas, pero únicamente después de haber efectuado una prueba con el lavado a mano, para comprobar la "resistencia" de los colores. La carga máxima de ropa seca tejidos resistentes máximo 5 Kg. tejidos delicados máximo 2 Kg. pura lana virgen máximo 1 Kg. tejidos mixtos máximo 2,5 kg. ¿Cuánto pesa la ropa? 1 sábana 400-500 gr. 1 funda 150-200 gr. 1 mantel 400-500 gr. 1 albornoz 900-1200 gr. 1 toalla 50-250 gr.68

Consejos para ahorrar ¿Cómo mantenerla en buen estado? - Utilice la lava-secadora preferententemente con plena carga: evitará así derroches inútiles de agua y energía. - Elija el programa adecuado: la elección del programa depende del tipo de tejido que se debe lavar y del grado de suciedad, pero en general le aconsejamos utilizar los programas que no prevén el prelavado ahorrando así tiempo, agua y energía. El prelavado, en efecto, se aconseja únicamente cuando deben lavarse tejidos resistentes y muy sucios. - Elija la temperatura adecuada: utilice las temperaturas superiores a los 60°C sólo cuando sea absolutamente necesario, es decir, para quitar la suciedad particularmente difícil aunque hoy en día puede combatirse con bajas temperaturas gracias a la acción de detergentes muy eficaces. - Dosifique la cantidad exacta de detergente: no exceda con la cantidad de detergente, puesto que el abuso determina peores resultados en los enjuagues y un mayor impacto ambiental. - Utilice las teclas que la ayudan a economizar: cuando deba efectuar lavados con cargas reducidas utilice la tecla Extra Economy, si existe, reduciendo oportunamente la cantidad de detergente. - Si su lava-secadora está dotada del dispositivo de regulación automática de los consumos, es posible efectuar lavados con una cantidad cualquiera de prendas (de 1 a 5 Kg.) obteniendo interesantes ahorros. La lava-secadora en efecto, utiliza agua y energía en función de la carga: Ud. debe solamente dosificar la cantidad necesaria de detergente. - Los suavizantes: utilícelos siempre porque además de perfumar y suavizar las prendas, facilitan el planchado haciéndoles ahorrar tiempo. Después de cada lavado Después de cada lavado cierre el grifo del agua y deje entreabierta la escotilla para que no se estanque la humedad ni se formen olores desagradables. Desconecte la clavija Antes de efectuar cualquier limpieza o mantenimiento, desconecte siempre la clavija de la toma de corriente; sólo así podrá trabajar sin correr ningún peligro. Nada de disolventes ni abrasivos Para limpiar la parte externa y las partes de goma de la lava- secadora no es necesario usar ni solventes ni abrasivos sino sólo un paño humedecido con agua tibia y jabón. El depósito de detergente Es extraíble y para lavarlo, es suficiente sacarlo de su sede, tirándolo hacia fuera como lo indica la figura, dejándolo du- rante algunos minutos bajo el chorro de agua corriente. Vacaciones: desconecte la clavija Cuando se vaya de vacaciones, es aconsejable desconectar la clavija, cerrar el grifo de entrada de agua y dejar abierto o entreabierto la portilla; la cuba y la junta de la abertura permanecerán bien secas y en el interior no se formarán olores desagradables. En caso de mudanza Para las mudanzas es suficiente bloquear las partes internas de la lava-secadora con los tornillos de bloqueo (que Ud. ha conservado después del desembalaje) de manera que quede protegida de los golpes. Limpieza y mantenimiento especiales El tubo de goma Controle el tubo de goma una vez al año; debe sustituirse de inmediato si presenta grietas y fisuras; durante los lavados debe en efecto soportar fuertes presiones que podrían pro- vocar roturas imprevistas. Inspección bomba de desagüe Su lava-secadora está dotado de una bomba autolimpiante y por lo tanto no necesita operaciones de limpieza y mantenimiento. De todos modos, puede suceder que determinados objetos caigan accidentalmente en la bomba (por ej. botones, monedas, etc.) y debido a que no pueden ser expulsados a través del tubo de desagüe, se ha previsto que se detengan en una “precámara” accesible desde la parte anterior de la bomba. Para acceder a esta precámara es suficiente quitar el zócalo de acabado situado en la base de los muebles (Fig. 1), luego aflojar el tornillo Z con un destornillador (Fig. 2), extraer la tapa de la bomba e inspeccionar cuidadosamente su interior. Atención: antes de quitar la tapa, verificar que el ciclo de lavado haya terminado, después de ello, apagarlo llevando el pulsador de encendido/apagado I a la posición O. Es normal que después de haber quitado la tapa salga una pequeña cantidad de agua. Cuando coloque la tapa, ciérrela bien.

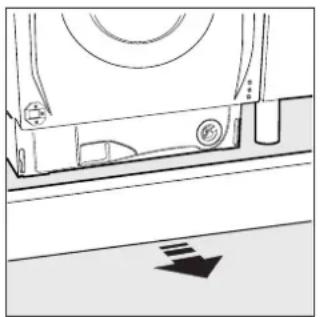

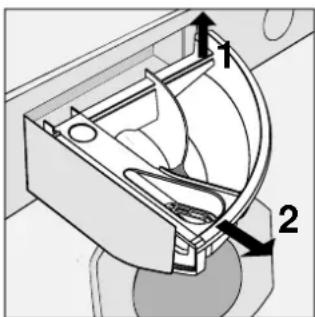

Contra el calcáreo El detergente contiene ya productos anticalcáreos. Si en su zona el agua es particularmente rica en calcio es posible utilizar, en cada lavado, un producto específico previsto para reducir la dureza del agua. De vez en cuando puede ser útil efectuar un ciclo de lavado sólo con una dosis de producto anticalcáreo, sin detergente y, naturalmente, sin ropa. No utilice estos productos en dosis demasiado abundantes cuando no sea necesario (agua dulce), podría causar una excesiva formación de espuma. Fig. 1 Fig. 2

apagado I se encuentra en posición I, el mando selector para la puesta en marcha programada, en las lava-secadoras donde existe, se encuentra en la posición O, el mando selector A estè en la posición , el mando selector de los tiempos de secado C no estè en la posición O. La lava-secadora vibra mucho durante el centrifugado. Ha controlado si: el grupo oscilante interno, en el momento de la instalación, ha sido desbloqueado correctamente (véase el capítulo instalación), la lava-secadora no está bien nivelada o bien no hay espacio suficiente entre mueble y pared. La lava-secadora pierde agua. Ha controlado si: la abrazadera del tubo de desagüe no está bien ajustada, el depósito de detergente está obstruido, el tubo de desagüe no está bien fijado. Se forma demasiada espuma. Ha controlado si: el detergente es el previsto para el lavado en lava-secadora, se ha colocado una cantidad excesiva. La máquina no ofrece buen secado Ha controlado si: la extremidad del tubo de desagüe no estè sumergida en agua, bomba de desagüe está obstruída, los consejos relativos a las cargas máximas y tiempos de temperatura han sido respetados, el tiempo de secado seleccionado sea de 20 minutos por lo menos, el grifo del agua estè abierto. Si, no obstante todos estos controles, la lava-secadora no funciona y el inconveniente que Ud. ha detectado persiste, llame al Centro de Asistencia técnica autorizado más cercano, comunicando estas informaciones: - el tipo de desperfecto - la sigla del modelo (Mod. ...) y el número de serie (S/N ....) Indicados en la placa colocada en la parte inferior de la máquina. No recurra nunca a técnicos no autorizados y rechace siempre la instalación de piezas de repuestos no originales. Puede ocurrir que la lava-secadora no funcione o no funcione correctamente. Antes de llamar al Servicio de Asistencia, veamos juntos qué se puede hacer: puede ser que Ud. se haya olvidado de presionar alguna tecla o, por distracción, no haya efectuado una maniobra necesaria para que la máquina funcione. La lava-secadora no se pone en funcionamiento. Ha controlado si: la clavija está bien introducida en la toma de corriente, hay corriente en su vivienda, la escotilla está bien cerrada, la tecla de encendido- apagado I se encuentra en posición I, el mando selector para la puesta en marcha programada, en las lava-secadoras donde existe, se encuentra en la posición O, el programa está bien seleccionado, el grifo está abierto. La lava-secadora no carga agua. Ha controlado si: el grifo está abierto y bien conectado al tubo, falta el agua en su vivienda o bien no llega con suficiente presión, el tubo está doblado. La lava-secadora carga y descarga agua continuamente. Ha controlado si: el tubo de desagüe presenta estrangulamientos o bien está situado demasiado bajo, (se debe colocar a una altura superior a los 60 cm), la boca del tubo está sumergida en el agua, el desagüe de pared no tiene ventilación. Si después de estos controles no ha podido resolver el problema, cierre el grifo del agua y luego apague la lavadora. La lava-secadora no descarga o no centrifuga. Ha controlado si: el programa seleccionado prevé o no la descarga del agua, la tecla "hidrostop antiarruga", en las lava-secadoras donde existe, no está activada, la bomba de desagüe está obstruida, el tubo de desagüe está plegado, el conducto de la instalación de desagüe está obstruida, la eventual extensión del tubo de desagüe no es regular e impide el pasaje del agua. La lava-secadora no seca Ha controlado si: la clavija está bien introducida en la toma de corriente, hay corriente en su vivienda, la escotilla está bien cerrada, la tecla de encendido- ¿Hay algún problema?70

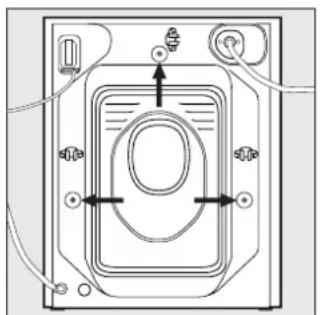

Desembalaje Después de haber quitado el embalaje asegúrese que el aparato esté en buen estado. En caso de duda no utilice el aparato y diríjase a personal profesionalmente cualificado. Los elementos del embalaje (bolsas de plástico, espuma de poliestireno, clavos, etc.) no deben dejarse al alcance de los niños puesto que constituyen potenciales fuentes de peligro. La parte interna de la lavadora, constituida por un grupo oscilante se bloquea, para el transporte, con 3 tornillos en la parte posterior (fig. 3). Antes de poner en funcionamiento la lavadora es necesario desbloquear el grupo aflojando los tornillos arriba mencionados. Cierre luego los orificios dejados libres por los tornillos con los tapones de plástico suministrados junto con el aparato. Nivelación Para obtener un buen funcionamiento del lava-secadora es importante que quede bien plano. Para efectuar la nivelación es necesario accionar solamente las patitas de regulación (Fig. 4); el ángulo de inclinación medido sobre la superficie de trabajo no debe superar los 2 grados. En el caso de pisos con alfombras, tener cuidado de no obstruir la ventilación en el lugar de apoyo. Conexión a la toma de agua Asegúrese que la presión hidráulica esté comprendida entre los valores mínimos y máximos indicados en la placa de características fijada en la parte posterior de la lavadora. Conectar el tubo de desagüe a la toma de agua fría con orificio fileteado de 3/4 gas interponiendo la junta de goma dotada de filtro teniendo la precaución de atornillarlo de manera que quede bien ajustado al grifo (figura 5). Si el tubo del agua es nuevo o ha quedado por un tiempo prolongado inactivo, antes de efectuar la conexión, asegúrese, dejándola correr, que el agua esté limpia y no contenga impurezas. Sin esta precaución existe el riesgo que la entrada de agua se obstruya dañando la lavadora. Conectar el otro extremo del tubo a la máquina en correspondencia de la respectiva toma de agua, situada arriba a la derecha (figura 6). Instalación

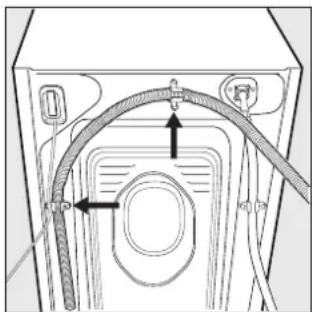

Fig. 5 Fig. 6 Conexión del tubo de desagüe Conectar el tubo de desagüe a una tubería (con un diámetro interno mínimo de 4 cm.) evitando estrangulaciones o curvas excesivas. Es importante que el tubo esté ubicado a una al- tura superior a los 60 cm, de lo contrario es necesario fijar el tubo en el gancho correspondiente colocado en la parte posterior y arriba (Fig. 8). Cuando se disponga de un desagüe en la pared, hacer veri- ficar su eficiencia por un técnico habilitado para ello. Si su vivienda se encuentra en los últimos pisos de un edificio, se podrían verificar efectos de sifón debido a los cuales el lavarropa cargaría o descargaría agua continuamente. Para eliminar este inconveniente se encuentran en los negocios válvulas anti-sifón para aplicar al tubo de desagüe. Conexión eléctrica Antes de conectar la máquina a la toma de corriente asegúrese que:

1) la toma de corriente sea apta para soportar la carga máxima

de potencia de la máquina indicada en la placa de características y que cumpla con las normas legales;

2) la tensión de alimentación esté comprendida en los valores

indicados en la placa de características;

3) la toma de corriente sea compatible con la clavija de la

máquina, en caso contrario evite interponer adaptadores entre las dos y proceder en cambio a la sustitución de la toma de corriente o de la clavija;

4) las instalaciones eléctricas domésticas, según disposiciones

ministeriales deben estar dotadas de "conexión a tierra". En caso de incumplimiento de dicha disposición la empresa decli- na cualquier responsiblidad cuando esta norma no se respete. Fig. 7 Fig. 3 Fig. 471

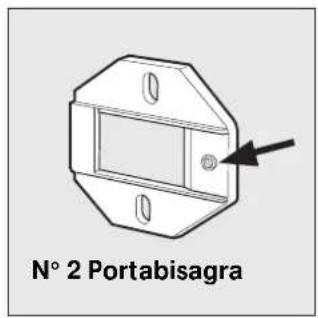

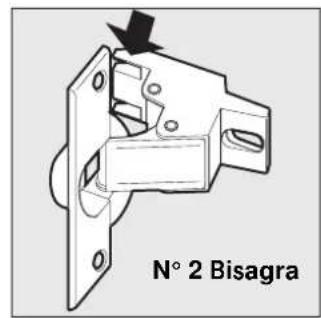

Accesorios montaje puerta (Fig. 8-9-10-11-12-13) n° 6 tornillos de autoenroscado l = 13 mm “tipo A” n° 2 tornillos de autoenroscado l = 9 mm “tipo F” n° 2 tornillos métricos de cabeza avellanada l = 25 mm “tipo B”; para la fijación, al mueble, del imán de atracción n° 4 tornillos métricos l = 15 mm “tipo C”; para el montaje de los portabisagra en el mueble n° 4 tornillos métricos l = 7 mm “tipo D”; para el montaje de las bisagras en los portabisagra Montaje de las piezas en la parte delantera de la máquina

• Montar los portabisagra en la parte delantera colocando el orificio indicado por una flecha en la fig. 8 hacia la parte inter- na del frente, utilizando los tornillos de tipo C.

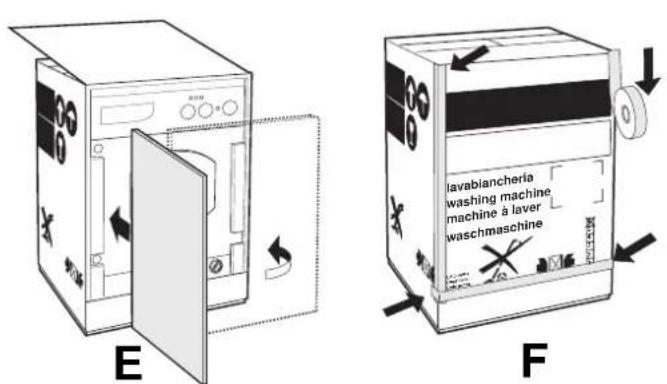

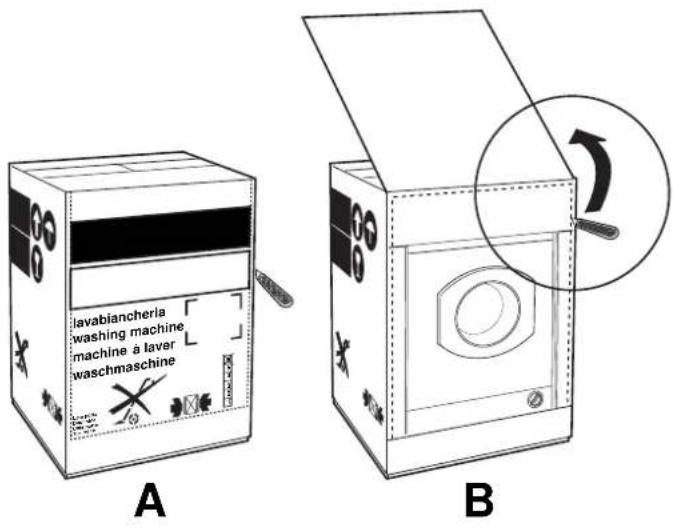

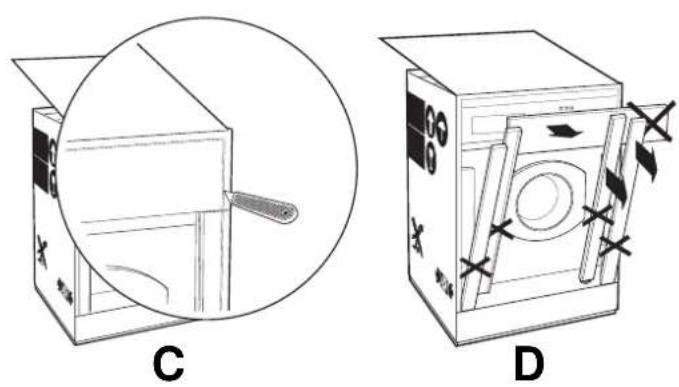

• Montar el imán de atracción en la parte opuesta y arriba utilizando los dos tornillos tipo B. Aplicación del panel de madera en la puerta e introducción de la máquina en los muebles: En el caso en que, después del montaje del panel de madera, sea necesario trasladar la máquina para su instalación final, aconsejamos dejarla en su embalaje original. Debido a ello, el embalaje ha sido realizado en modo tal que permita el montaje del panel de madera en la máquina sin desembalar completa- mente el producto (ver las figuras siguientes). El panel de madera que cubre la parte delantera debe ser de un espesor mayor de 18 mm y puede ser embisagrado ya sea a la derecha o a la izquierda. Por motivos de practicidad en el uso de la máquina, se aconseja el mismo sentido de apertura de la portilla, o sea con las bisagras aplicadas a la izquierda. Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 Fig. 13 N° 2 Portabisagra N° 2 Bisagra N° 1 Imán de atracción N° 1 Imán N° 1 Taco de goma N° 2 Guía del zócalo

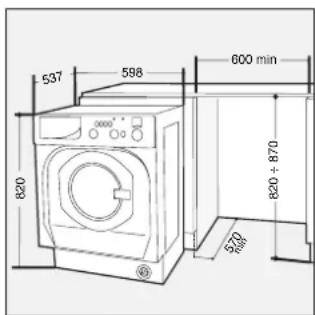

modelo CD 12 TX dimensiones longitud cm 59,8 altura cm 82 profundidad cm 53,7 capacidad de 1 a 5 Kg. conexiones eléctricas tensión 220/230 Volt 50 Hz potencia máxima absorbida 2300 W conexiones hidráulicas presión máxima 1 MPa (10 bar) presión mínima 0,05 MPa (0,5 bar) capacidad de la cuba 42 litros velocidad de centrifugado hasta 1150 rpm Estos aparatos han sido construidos de confor- midad con las siguientes Normas Comunitarias: -73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones - 89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones 90 mm Uso de la guía para taladrar

Acercar la parte superior de la guía para taladrar a la parte superior del panel, verificar que ha sido colocada correctamente y que está centrada también horizontalmente con respecto a las líneas trazadas en los extremos, luego marcar las posiciones de los orificios (cuatro) sobre el panel de madera.

• Con una fresa de las dimensiones adecuadas realizar los cuatro orificios que deberán alojar las dos bisagras, el taco de goma y el imán. Montaje de las piezas en la puerta

• Introducir las bisagras en los orificios correspondientes (la parte móvil de la bisagra debe encontrarse hacia el exterior del panel) y fijarlas con 4 tornillos de tipo A.

• Introducir el imán en el orificio ubicado arriba en la parte opuesta a las bisagras y fijarlo con dos tornillos de tipo B.

• Introducir el taco de goma en el orificio ubicado abajo. A partir de este momento, el panel está listo para ser montado en la máquina. Montaje del panel en la máquina Introducir la punta de la bisagra, indicada por la flecha en la fig. 9 en el orificio del portabisagra, empujar el panel hacia la parte delantera de la máquina y fijar las dos bisagras con los dos tornillos de tipo D. Colocación de la máquina en los muebles

• Empujar la máquina en el espacio destinado a él alineándola con los otros muebles (fig. 14).

• Accionar las patitas de regulación para llevar la máquina a la altura deseada.

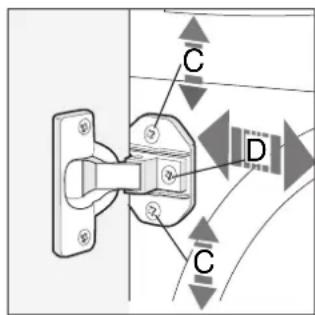

• Para regular la posición del panel de madera en sentido vertical y horizontal, accionar los tornillos C y D como se indica en la fig. 15.

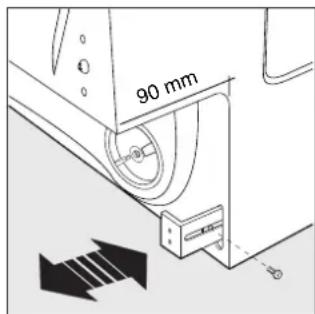

• Si la máquina ha sido instalada en un extremo de los muebles de la cocina, montar una o ambas guías del zócalo como se indica en la fig. 16 con los tornillos de tipo F, regulando su profundidad en función de la posición del zócalo y si es necesario fijarlo a las mismas.

Fig. 16 Fig. 14 Fig. 15 Características técnicas Programa de control conforme disposición IEC456: Programa algodón: Selector A sobre programa 2; Selector B sobre 60°C; Pulsar el botón Extra Economy.73
