MANUAL DE USUARIO DPU50 YAMAHA

MANUAL DE OPERACIONES

• Le specifiche sono soggette a modifiche senza preavviso.1 INTRODUCCIÓN Características ● Este equipo proporciona audio de gran calidad en su ordenador. ● La interfaz USB permite el control remoto de esta unidad desde el ordenador, mediante el software de aplicación suministrado, más varias opciones E/S de audio. ● Ideal para utilizarlo en juegos de ordenador, música de Internet, CD-ROM, DVD, software multimedia y más. ● La tecnología DSP (procesamiento de campo de sonido digital) Near-Field Cinema de Yamaha proporciona un rendimiento de música en directo y un sonido envolvente similar al de los cines. El efecto de sonido de DSP también está disponible en la escucha mediante auriculares. ● Tecnología sofisticada Virtual 3D que reproduce las fuentes multicanal como Dolby Digital* y DTS ** ofreciendo un efecto realista de sonido envolvente con tan solo dos altavoces. ● Este equipo es compatible con las siguientes señales de audio recibidas a través de una conexión USB: multicanal (dos, cuatro y seis canales) audio, audio digital de gran calidad de 24 bits/48 kHz y señales codificadas en Dolby Digital. (Algunos sistemas operativos y programas informáticos no admiten esta característica).

Fabricado bajo licencia de los Laboratorios Dolby. “Dolby”, “ProLogio” y el símbolo de doble D son marcas registradas de losLaboratorios Dolby. Trabajos Confidenciales No Publicados.©1992–1997 Dolby Laboratories, Inc. Todos los derechos estánreservados. Fabricado bajo licencia de Digital Theater Systems, Inc. Patentede los EE.UU. No. 5.451.942 y otras patentes mundialesemitidas y pendientes de registro. “DTS”, “DTS Digital Surround”son marcas registradas por Digital Theater Systems, Inc.Derechos de autor registrados en 1996 por Digital TheaterSystems, Inc. Todos los derechos reservados. Acerca de este manual ● Este manual explica el funcionamiento de este equipo. Consulte el “MANUAL DE CONFIGURACIÓN” para saber cómo conectar este equipo con otros equipos e instalar el software de aplicación, etc. en su ordenador, desde el CD-ROM suministrado. ● Este manual explica principalmente cómo hacer funcionar este equipo mediante el panel delantero de esta unidad y el mando a distancia suministrado. ● Cuando este equipo y su ordenador estén conectados con el cable USB y el software de aplicación suministrado esté instalado en el ordenador, puede manejar este equipo desde el ordenador mediante el software de la aplicación. Consulte la ayuda en línea del software de la aplicación para conocer cómo utilizar el software de la aplicación. El software de la aplicación amplía el uso de este equipo con funciones adicionales, que no pueden utilizarse con las teclas del panel delantero o del mando a distancia. En este manual se presentan dichas funciones con el siguiente estilo. Ejemplo: m Ajuste del NIVEL USB MIX Cuando se utilice una entrada diferente al terminal USB, puede escuchar las señales de sonido mezcladas de la entrada seleccionada y del terminal USB. Asimismo, puede ajustarse la relación de mezcla de las señales del terminal USB.

• Consulte la ayuda en línea del software de la aplicación para obtener más detalles. Este manual ofrece también explicaciones breves acerca de las funciones disponibles con el software de la aplicación en las páginas 15–18. Consulte la ayuda en línea del software de aplicación para obtener detalles del funcionamiento de dichas funciones.S-1 PRECAUCIÓN ........................ 2 PERSPECTIVA GENERAL

Características principales de este equipo............................... 3 Virtual 3D....................................... 4 Procesamiento de campo de sonido digital (DSP)................. 4

• Reproducción de una fuente p. 8
• Utilización de programas de campo de sonido p. 10
• Grabación p. 11
• FUNCIONAMIENTO AVANZADO Ajuste del efecto surround (sonido envolvente) p. 13
• Ajuste del canal USB p. 14
• Funcionamiento de este equipo con el software de la aplicación p. 15
• APÉNDICE Solución de problemas p. 19
• Especificaciones PRECAUCIÓN PERSPECTIVA GENERAL p. 20

FUNCIONAMIENTO BÁSICO FUNCIONAMIENTO AVANZADO APÉNDICE CONTENIDO EspañolS-2 Cuando se desconecta este equipo pulsando el interruptor de potencia en el panel delantero o la tecla POWER en el mando a distancia, esta unidad pasa al estado de espera “standby”. En este modo, el equipo está diseñado para consumir una pequeña cantidad de energía. La fuente de alimentación de este equipo se encuentra completamente desconectada de la línea de CA, sólo cuando el cable de alimentación de CA está desconectado.

1. Lea cuidadosamente este manual para obtener el

mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.

2. Instale el aparato en un lugar fresco, seco y limpio,

alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga este aparato a la lluvia o al agua.

3. No abra nunca la caja. Si se introdujese algún objeto

extraño en el interior del aparato, póngase en contacto con su concesionario más cercano.

4. No utilice a la fuerza los conmutadores, controles o

cables. Cuando tenga que mover el aparato, cerciórese de desenchufar primero el enchufe del cable de la alimentación y los cables que conectan al aparato con otros equipos. No tire nunca de los cables en sí.

5. Las aberturas de la cubierta del aparato aseguran la

ventilación del aparato. Si se tapan las aberturas la temperatura del interior del aparato sube rápidamente; por lo tanto, evite colocar objetos contra estas aberturas. Instale la unidad en un lugar bien ventilado para evitar un incendio o daños. <Sólo modelos para Europa y Reino Unido> Cerciórese de que haya quedado un espacio de 10 cm atrás, 10 cm a ambos lados, y 10 cm sobre el panel de la unidad para evitar un incendido o daños.

6. Se debe usar la misma tensión que la especificada en

el aparato. Si usa este aparato con una tensión más alta que la especificada, es peligroso y puede provocar incendios o accidentes. YAMAHA no asumirá responsabilidad alguna por cualquier daño de este aparato que resulte del uso de una tensión distinta a la especificada.

7. Ponga siempre el control de volumen al mínimo antes

de comenzar a reproducir una fuente de audio. Aumente el volumen cuando empiece la reproducción.

8. No limpie este aparato con disolventes químicos

porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco. Lea este manual de instrucciones antes de poner en funcionamiento el aparato. PRECAUCIÓN

9. No deje de leer la sección “Solución de problemas”

donde se dan consejos sobre los errores de utilización antes de llegar a la conclusión de que su aparato está averiado.

10. Cuando no se va a usar el aparato por un largo

tiempo (ej. vacaciones, etc.) desconecte el enchufe de alimentación de CA del tomacorriente.

Para evitar daños debidos a relámpagos, desenchufe el cable de la alimentación durante tormentas eléctricas.

12. Puesta a tierra o polarización: Se deben tomar todas

las precauciones para que la puesta a tierra y la polarización del aparato no se omitan.S-3 Español

Español Características principales de este equipo Mediante la tecnología exclusiva DSP de Yamaha, este equipo puede proporcionar emoción y realismo a cualquier fuente de audio, simulando los entornos acústicos de las salas de concierto, cines, etc, con solo dos altavoces. Con su estilizado diseño vertical, este equipo permite utilizar varias fuentes de audio, incluidas las del ordenador, reproductor de CD, MD o platina de casetes, tal como se muestra abajo. Aunque esta unidad puede utilizarse como parte de un sistema hi-fi convencional, la conexión del equipo al ordenador a través del terminal USB y la ejecución del software de la aplicación suministrado, permiten controlar de manera remota el equipo desde el ordenador y editar los programas de los campos de sonido. USB

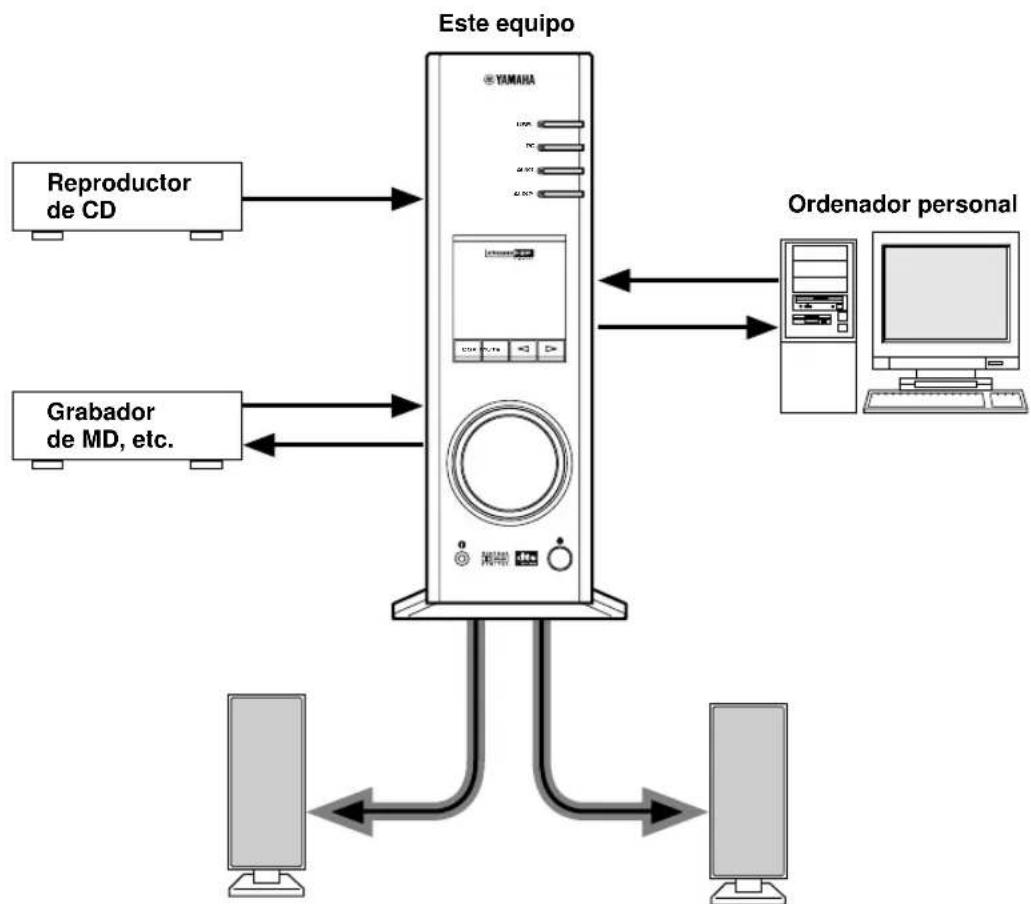

USB PCM D. DSP Reproductor de CD Grabador de MD, etc. Este equipo Ordenador personal Altavoz izquierdo Altavoz derecho [Solo para DP-U50] Este equipo no puede conectarse directamente a los altavoces. Conecte este equipo a los altavoces con un amplificador integrado, un sistema de mini componentes, etc; o conéctelo a los altavoces a través de un amplificador de potencia.

PERSPECTIVA GENERAL DE ESTE EQUIPO

• Consulte el “MANUAL DE CONFIGURACIÓN” separado para obtener más información sobre las conexiones.S-4

PERSPECTIVA GENERAL DE ESTE EQUIPO

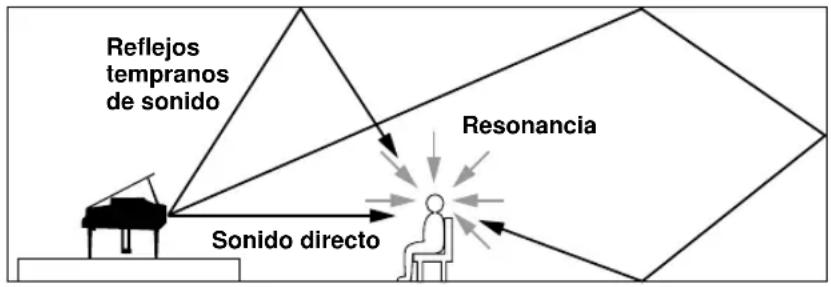

Virtual 3D Altavoces virtuales Sistema surround típico Virtual 3D Reflejos tempranos de sonido Resonancia Sonido directo El sonido surround (envolvente) requiere normalmente varios altavoces situados delante y detrás de la posición de escucha, que precisan de un espacio suficiente, del que no siempre se dispone. Este equipo utiliza la exclusiva tecnología “Virtual 3D (tridimensional)” para simular un sistema de sonido envolvente típico con solo dos altavoces. Virtual 3D, sistema que utilizan los programas de campo de sonido de este equipo, simula el efecto de sonido envolvente proporcionado por los altavoces traseros y centrales, creando altavoces surround “virtuales”, tal como se muestra, de modo que con sólo dos altavoces pueda disfrutarse del sonido envolvente. Procesamiento de campo de sonido digital (DSP) Cuando se escucha un recital en una sala de conciertos, en un club de jazz o en otro lugar donde se interprete música en directo, no se escucha sólo el sonido directo proveniente de los instrumentos musicales y de los cantantes, sino también los “reflejos tempranos” y la resonancia natural. Los reflejos tempranos son las ondas iniciales de sonido que hacen vibrar puerta, el techo y las paredes. La resonancia natural se compone de ondas de sonido que se atenúan gradualmente a medida que rebotan repetidamente en múltiples superficies. Dado que la forma en que se escuchan los reflejos tempranos y las resonancias depende de la forma y del tamaño del edificio; así como del material y de la construcción de las paredes y del techo, cada lugar tiene su propio “sonido” exclusivo, llamado “campo de sonido”. En Yamaha, hemos medido todos los elementos que componen un campo de sonido típico: —dirección y nivel de los reflejos, características del ancho de banda y tiempos de retardo —en famosas salas de concierto y teatros de ópera de todo el mundo. La información obtenida en este proceso ha sido convertida en programas que se pueden reproducir mediante la tecnología DSP de Yamaha. Mediante su dispositivo DSP de “a bordo”, este equipo puede procesar cualquier fuente de audio y recrear la atmósfera de la sala de conciertos original.S-5

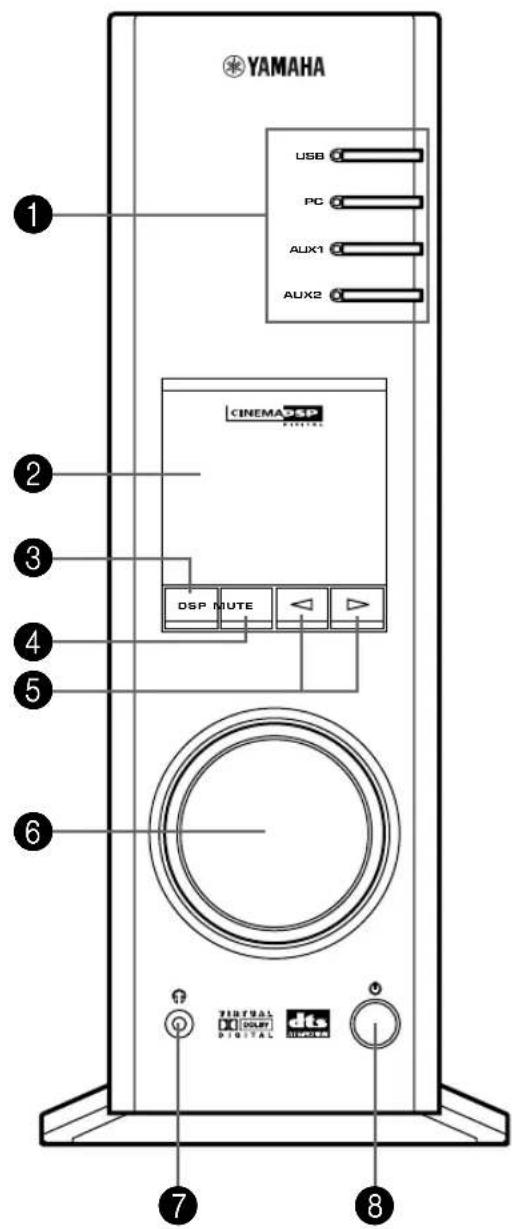

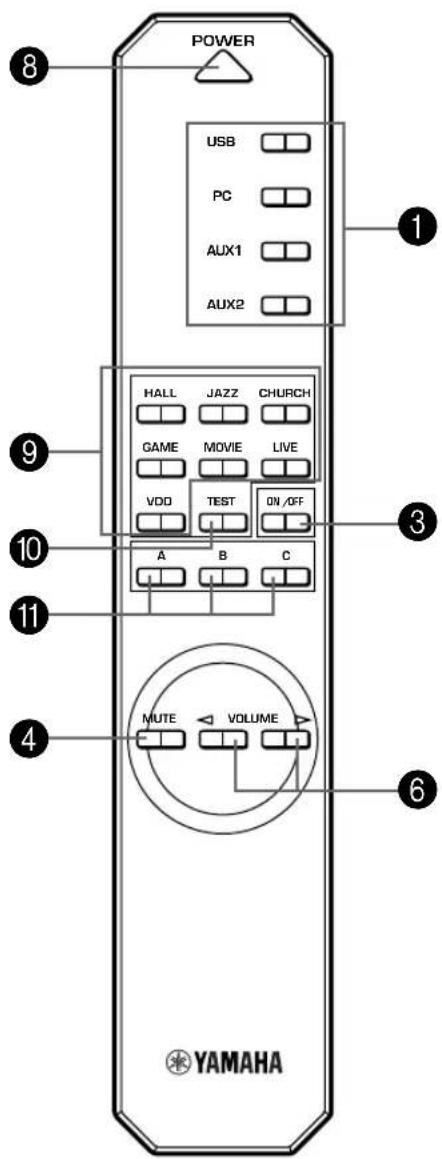

1 Selectores de entrada e indicadores Estas cuatro teclas, explicadas más abajo, se utilizan para seleccionar la fuente de entrada. El indicador de la fuente seleccionada se ilumina. ● Tecla USB Esta tecla selecciona las señales de entrada enviadas al ordenador por medio del terminal USB. ● Tecla PC Esta tecla selecciona el ordenador como fuente de entrada. Al pulsar esta tecla repetidamente, se selecciona la entrada digital (DIGITAL PC COAX IN o DIGITAL PC OPT IN) o analógica (ANALOG PC IN). La opción DIGITAL PC OPT IN tiene prioridad sobre la opción DIGITAL PC COAX IN. De modo que si se efectúa una conexión a ambas entradas, se utilizará la opción DIGITAL PC OPT IN. ● Tecla AUX1 Esta tecla selecciona el equipo conectado al conector ANALOG AUX 1 IN o DIGITAL AUX 1 OPT IN, estableciéndolo como fuente de entrada. Al pulsar esta tecla repetidamente, se selecciona la entrada digital o analógica. ● Tecla AUX2 Esta tecla selecciona el equipo conectado a los conectores ANALOG AUX 2 IN como la fuente de entrada. 2 Pantalla La pantalla muestra varios ajustes, la fuente de entrada seleccionada, el programa del campo de sonido y otra información. 3 Tecla DSP [panel delantero] Tecla ON/OFF [control remoto] Esta tecla activa los programas del campo de sonido producidos por el DSP interno. 4 Tecla MUTE (sin voz) Esta tecla sirve para desconectar la salida de sonido temporalmente. Al girar el control de volumen en el panel delantero o al pulsar las teclas VOLUME en el mando a distancia, se restaura la salida de sonido. Al volver a pulsar esta tecla, también se restaura la salida de sonido.

• Se restaurará la salida de sonido al cambiar el estado de este equipo entre el modo de espera, “standby” y el modo de activación, “power-on”, y cambiando la fuente de entrada o el programa de campo de sonido, etc. 5 / Teclas (Arriba/Abajo) Estas teclas sirven para seleccionar los programas del campo de sonido. Estas teclas sólo funcionan cuando la función de DSP interno está activada (cuando “DSP” aparece iluminado en la pantalla). 6 Control de volumen [panel delantero] VOLUME Teclas (Arriba/Abajo) [mando a distancia] Estos controles y teclas ajustan el volumen de los altavoces y de los auriculares. No puede ajustarse el volumen cuando el equipo está en el modo de espera “standby”. 7 Clavija de los auriculares Los auriculares estéreo pueden conectarse a esta miniclavija para escuchar música en privado, con efectos Virtual 3D diseñado especialmente para la escucha con auriculares. 8 Interruptor de potencia ( ) [panel delantero] Tecla POWER [mando a distancia] Cada vez que se hace clic en este conmutador cambia el estado de este equipo entre modo de espera “standby” y activación “power on”.

• En el modo “standby”, este equipo puede encenderse de forma remota, mediante el software de aplicación suministrado. Tenga en cuenta que este equipo utiliza una pequeña cantidad de potencia en el modo “standby” -en espera-. 9 Teclas de selección de programas de campo de sonido Cada una de estas teclas selecciona el programa de campo de sonido correspondiente. 0 Tecla TEST (prueba) Esta tecla se utiliza para que se emita un tono de prueba. El tono de prueba se utiliza cuando se ajusta el balance de volumen entre los altavoces izquierdo y derecho, o entre todos los altavoces del sistema, incluidos los altavoces virtuales traseros. (Para más detalles consulte la página 13.) A Teclas Personalizadas (A, B, C) Estas teclas están disponibles cuando este equipo y el ordenador estén conectados mediante el cable USB y el software de aplicación esté instalado en el ordenador. Cada una de estas teclas puede programarse con una serie de comandos (selector de entrada, programa de campo de sonido, ajuste de volumen, etc.) mediante el software de aplicación. Después de almacenar los ajustes, al pulsar cada tecla se ejecutará el comando almacenado.

• Consulte la ayuda en línea del software de la aplicación para obtener más detalles.S-7

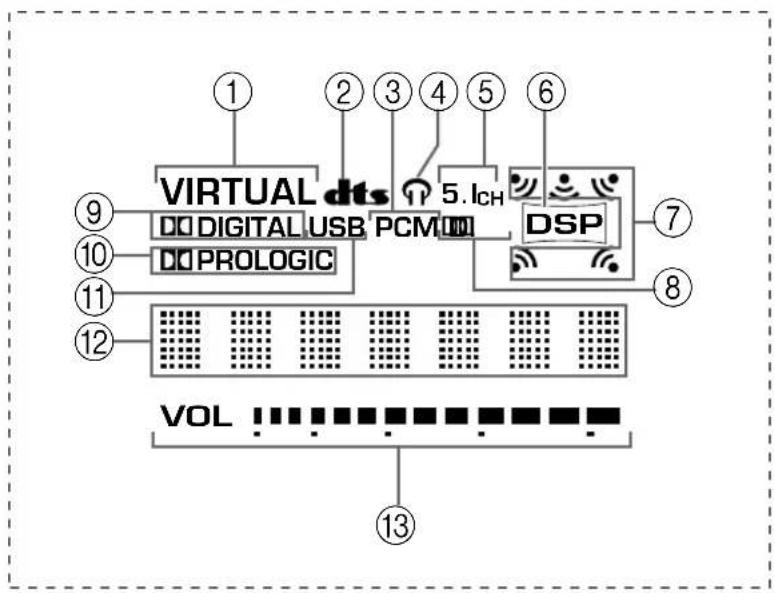

Acerca de la pantalla En esta sección se explica el significado de los diversos indicadores de la pantalla. 1 VIRTUAL Este indicador aparece cuando esta unidad estáutilizando Virtual 3D 2 (DTS) Este indicador aparece cuando una señal de entradase descodifica con DTS. 3 PCM Este indicador aparece cuando una señal de audiodigital PCM es seleccionada como fuente de entrada. Este indicador aparece cuando los auriculares estánconectados a la clavija de los auriculares del equipo. 5 5.1CH Este indicador aparece cuando una señal de audiodigital de canal 5.1 es seleccionada como fuentede entrada. 6 DSP Este indicador aparece cuando el DSP está procesandola señal de entrada. 7 Indicadores de salida de sonido Este indicador muestra los altavoces que se estánutilizando actualmente (incluidos los altavoces virtuales). 8 D. Este indicador aparece cuando una señal de audiodescodificada con Dolby Digital es seleccionada comofuente de entrada. 9 (DOLBY) DIGITAL Este indicador aparece cuando una señal de entradase descodifica con Dolby Digital. 0 (DOLBY) PROLOGIC Este indicador aparece cuando una señal de entradase descodifica con Dolby Prologic. A USB Este indicador aparece cuando se envían o recibenseñales de audio a través del terminal USB. B Pantalla con información múltiple Aquí aparecen varios mensajes e información. C VOL (volumen) Este indicador muestra gráficamente el ajuste del nivelde volumen. VOL VIRTUAL 5.I

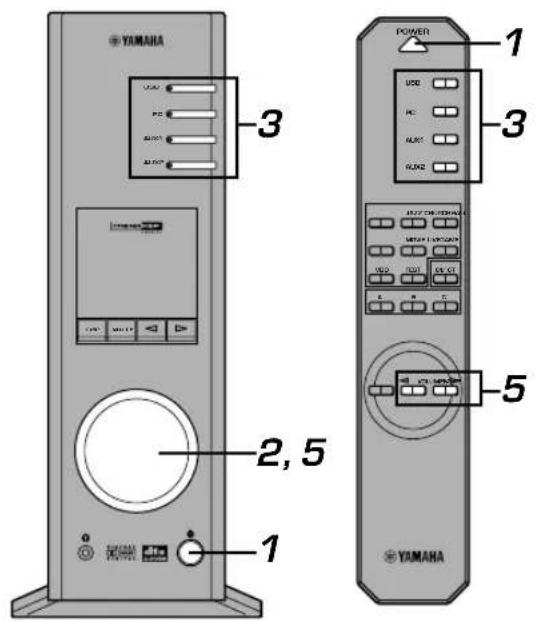

Reproducción de una fuente

Inicie la fuente de entrada seleccionada. Ajuste el volumen al nivel deseado. Si lo prefiere, utilice un programa de campode sonido.Consulte la página 10 para obtener detalles acercade los programas del campo de sonido.Acerca de las teclas de selección de entradaCada una de las teclas de selección de entrada seleccionalas siguientes señales de entrada.USB: Pulse la tecla USB paraseleccionar las señales deentrada en el terminal USB.PC: Pulse la tecla PC repetidamente para seleccionar lasentradas del PC. “PC_DIGT” y “PC_ANLG”. PC_DIGTselecciona DIGITAL PC COAX IN o DIGITAL PC OPT INy PC_ANLG selecciona el conector ANALOG PC IN.Nota: La opción DIGITAL PC OPT IN tiene prioridadsobre la opción DIGITAL PC COAX IN. De modo quesi se efectúa una conexión a ambas entradas, se utilizarála opción DIGITAL PC OPT IN.AUX1: Pulse la tecla AUX1 repetidamente para seleccionar lasentradas: “AUX1_DG” y “AUX1_AN”. AUX1_DG seleccionanel equipo conectado a DIGITAL AUX 1 OPT IN y AUX1_ANselecciona el equipo conectado al conector ANALOG AUX 1IN, como fuente de entrada.AUX2: Pulse la tecla AUX2 paraseleccionar el equipoconectado a los conectoresANALOG AUX 2 IN yestablecerlos como fuentede entrada.En esta sección se explica cómo encender este sistemay seleccionar las fuentes de entrada. Si hay algún equipo deaudio externo conectado a este equipo, enciéndalo primero. Encienda este equipo.El mensaje “Hello” aparecerá durante unos segundosy el equipo volverá al estado en el que se utilizó por últimavez (p.ej.: la fuente de entrada que fue seleccionada cuandoel equipo se desconectó por última vez). Reduzca el volumen al mínimo (MIN). Seleccione una fuente de entrada mediantelas teclas de selección de entrada.Se ilumina el indicador correspondiente del panel delantero.Consulte la explicación que aparece a la derecha para obtenermás detalles acerca del uso de las teclas de selección de entrada. USB POWER

FUNCIONAMIENTO BÁSICO Español Nota Cuando se pulsa una tecla de selección de entrada, la pantalla muestra el nombre de la fuente de entrada seleccionada durante unos segundos y después muestra el programa de campo de sonido actualmente seleccionado. Cuando no se selecciona ningún programa de campo de sonido, en la pantalla se muestra la palabra “THROUGH”. Los nombres de las fuentes de entrada mostradas en la pantalla pueden cambiarse mediante el software de aplicación. Consulte la ayuda en línea del software de la aplicación para obtener más detalles. m Para desconectar el sonido temporalmente Pulse la tecla MUTE. Para restaurar la salida de sonido, gire el control de volumen en el panel delantero o pulse las teclas VOLUME en el mando a distancia. Al pulsar la tecla MUTE, se restaura de nuevo la salida de sonido. Nota También se restaurará la salida de sonido de las siguientes formas: cambiando el estado de esta unidad entre los modos standby (espera) y power-on (activación), cambiando la fuente de entrada o el programa de campo de sonido, utilizando el tono de prueba o utilizando las teclas A, B, C del mando a distancia. m Cuando se escuche con los auriculares Conecte los auriculares a la clavija de los auriculares. No se escuchará ningún sonido por los altavoces. Nota [Solo DP-U50] Los terminales PRE OUT del panel trasero emitirán las señales, incluso aunque se utilicen los auriculares. m Cuando se haya terminado de utilizar este equipo Ajuste este equipo en el modo standby pulsando el interruptor de potencia del panel delantero o la tecla POWER en el mando a distancia. Nota Cuando no se va a usar el aparato por un largo tiempo (ej. vacaciones, etc.) desconecte el enchufe de alimentación de CA del tomacorriente. m Ajuste de USB MIX Cuando se utilice una entrada diferente al terminal USB, puede escuchar las señales mezcladas de la entrada seleccionada y del terminal USB. Asimismo, puede ajustarse la relación de mezcla de las señales del terminal USB.

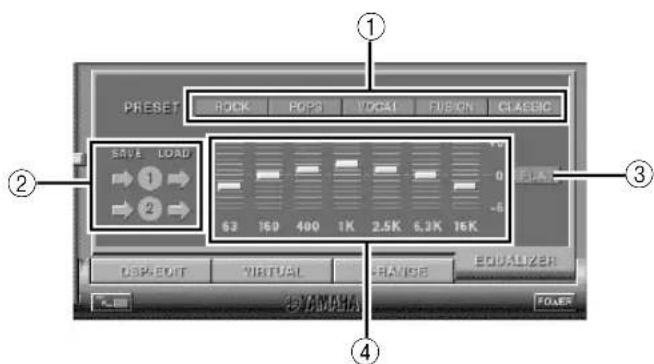

• Consulte la ayuda en línea del software de la aplicación para obtener más detalles. m Ajuste del ecualizador gráfico Puede ajustar las características de frecuencia, como prefiera, utilizando el ecualizador gráfico de 7 bandas.

• Consulte la ayuda en línea del software de la aplicación para obtener más detalles. Notas ● Algunos cambios en los ajustes pueden resultar necesarios para que el ordenador reproduzca señales enviadas desde el ordenador a este equipo mediante la conexión USB. Consulte el “MANUAL DE CONFIGURACIÓN” para obtener detalles. ● Algunos cambios en los ajustes pueden resultar necesarios para que el ordenador reproduzca señales enviadas desde el ordenador a este equipo mediante una tarjeta de sonido, etc. Función de ahorro automático de energía Si no está funcionando ningún dispositivo del panel delantero del equipo, el control remoto o el software de aplicación durante 24 horas con el equipo encendido, esta unidad pasará automáticamente en el modo de espera (standby). MUTE MUTE Panel delantero Control remoto POWER Panel delantero Control remotoS-10

FUNCIONAMIENTO BÁSICO

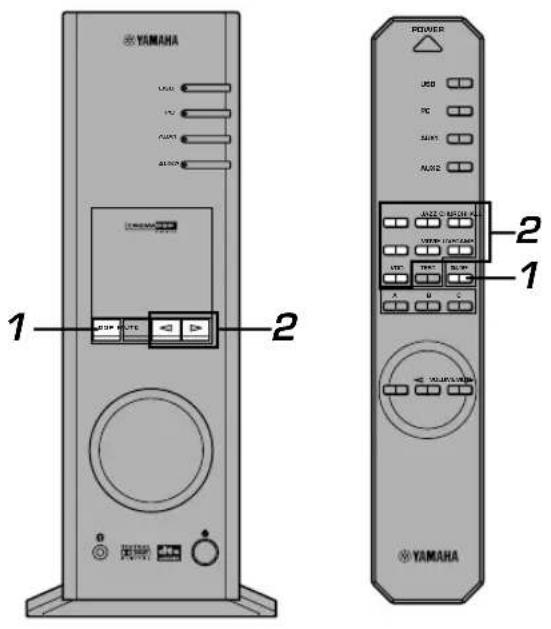

Utilización de programas de campo de sonido El sistema DSP (Digital Sound field Processor: procesador de campo de sonido digital) integrado de este equipo puede simular varios entornos acústicos, como una sala de conciertos y un cine, gracias a sus siete programas de campos de sonido. Para obtener mejores resultados, elija un programa apropiado para la fuente de audio seleccionada. Primero, siga los pasos 1–5 del apartado “Reproducción de una fuente” en la página 8.

Activa el sistema DSP. El nombre del programa de campo de sonido seleccionado aparece en la pantalla.

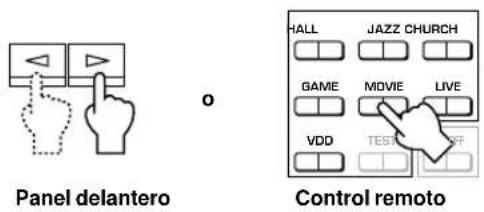

Seleccione el programa de campo de sonido deseado. Panel delantero: Al pulsar o repetidamente, se cambia el programa. Control remoto: Pulse la tecla del programa deseado. Los siguientes programas están disponibles. USB POWER

(DTS VIRTUAL 5.1) Función una sala de concierto mediana, con una bella y rica resonancia. Este programa simula el campo de sonido de un famoso club de jazz de Nueva York. Este programa simula el campo de sonido de una iglesia gótica, con el efecto exclusivo de sonido que sugiere la resonancia de una cúpula. Este programa añade profundidad y efectos de sonido envolvente a los juegos de ordenador, mejorando la experiencia del juego. El realismo que proporciona este programa da la impresión de que el oyente se encuentra en el escenario. Este programa produce una atmósfera de entusiasmo y permite sentir que se está en el medio de la acción, como si se estuviera asistiendo a un concierto de jazz o de rock en directo. Este programa simula el efecto de Dolby Digital y DTS y es ideal para el software DVD codificado mediante Dolby Digital o DTS. Hi-Fi DSP (para fuentes de música) CINEMA DSP (para fuentes de vídeo) Nota Justo después de seleccionar un programa, el nombre del programa se desliza de derecha a izquierda en la pantalla y se ilumina la versión corta de dicho nombre. Nota Estos programas crean un campo de sonido que parece real, como si se estuviera realmente en el lugar. Para estos programas de campos de sonido, se aplica un efecto Yamaha DSP a Dolby Pro Logic, Dolby Digital, DTS, y otros sonidos envolventes para el audio de las películas.

: HP3D Cuando los auriculares están conectados, este programa cambia a un programa de simulación llamado HP3D, que está diseñado específicamente para la escucha con auriculares.S-11

FUNCIONAMIENTO BÁSICO

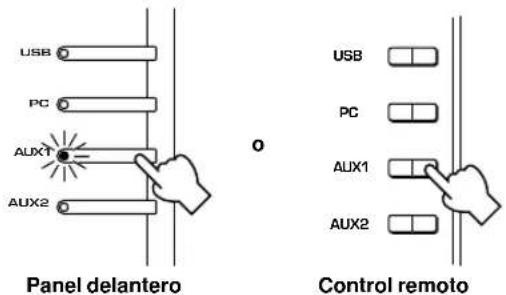

FUNCIONAMIENTO BÁSICO Español Primero, encienda el equipo externo que desee utilizary después este equipo. Seleccione la fuente que desee grabar mediantelas teclas de selección de entrada. Inicie la grabación en un equipo de grabación(un grabador de MD, una platina de casete, etc.). Inicie la reproducción de la fuente de entrada.m Reproducción del resultado de la grabación eneste equipo.Seleccione las señales de entrada enviadas desde el equipode grabación mediante las teclas de selección de entrada.Notas● Si se emiten las señales de entrada recibidas en cualquierterminal de entrada digital distinto del terminal USB,la frecuencia de muestreo de las señales de salida seránlas mismas que las señales de entrada.● La frecuencia de muestreo de las señales digitales convertidasde señales analógicas en este equipo son de 44,1 kHz o 48 kHz.● Cuando se emiten las señales de entrada digitales en el terminalde salida digital, la información de las pistas (datos de texto del CD,renovación automática de pistas cuando se efectúa la grabaciónen un MD, etc.) no es válida, si se utiliza el programa del campode sonido (incluido el efecto del ecualizador gráfico). USB

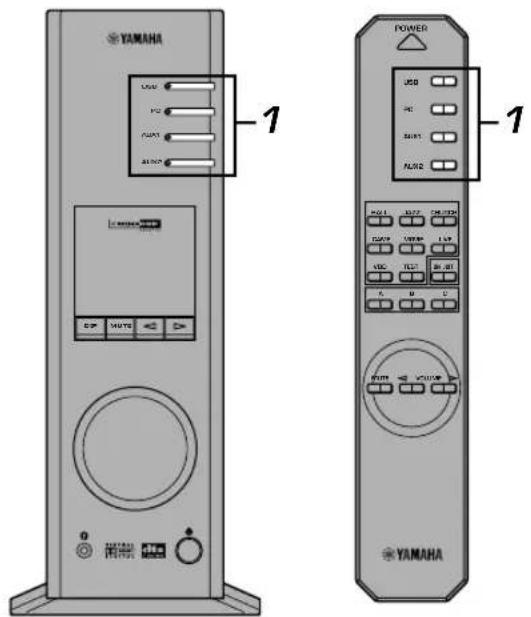

AUX1 AUX2 Grabación Las fuentes de entrada (p. ej.: un ordenador o un reproductorde CD) seleccionadas en esta unidad pueden ser grabadaspor un grabador de MD, una platina de casete, etc. conectadaa esta unidad. Asimismo, las señales de entrada pueden serenviadas al ordenador a través de una conexión USB.* Cuando se graba una fuente mediante un programade campo de sonido, los efectos del campo de sonidose graban con la fuente.m Grabación en un equipo de grabación externo USB POWER

Panel delantero Control remotom Para desconectar el sistema DSPPulse la tecla DSP en el panel delantero o la tecla ON/OFFen el mando a distancia. En la pantalla aparece la palabra“THROUGH”.

OFF DSP Panel delantero Control remotom Ajuste de los parámetros de campos de sonido DSP El efecto de sonido envolvente de cada programa o el efectoVirtual 3D puede ajustarse según las preferencias del usuario,mediante el software de la aplicación.Consulte la ayuda en líneadel software de la aplicación para obtener más detalles.S-12

FUNCIONAMIENTO BÁSICO

m Grabación en un ordenador (a través de la conexión USB)

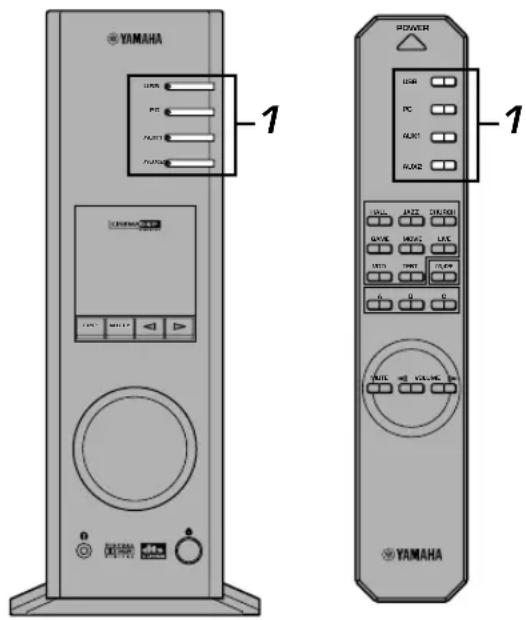

Seleccione la fuente que desee grabar mediantelas teclas de selección de entrada. Inicie la grabación con el software de grabacióndel ordenador. Inicie la reproducción de la fuente de entrada. m Reproducción del resultado de la grabación en este equipo. Pulse la tecla de selección de entrada USB y reproduzcael resultado de la grabación en el ordenador.Notas● Si el número de canales USB está ajustado a seis, la grabaciónno podrá efectuarse a través de una conexión USB. Vuelva aajustar el número de canales USB a un valor entre dos y cuatro.● Para grabar señales de entrada digitales con una frecuenciade muestreo de 48 kHz, la frecuencia de las señales de entradadeben ser de 48 kHz.● Para grabar señales de sonido recibidas en una entrada analógicao digital de la tarjeta de sonido, etc, y no a través de la conexiónUSB, seleccione el dispositivo correspondiente, como la “SoundCard”, desde “Preferred device” de “Recording”(o “Sound Recording”) en el ordenador.● La frecuencia de muestro y la resolución de las señales quepueden grabarse en el ordenador difieren entre los diferentessistemas operativos. Puede consultar el sitio Web de Yamahapara obtener detallas acerca de la información relacionada.http://www.yamaha.co.jp/audio/ USB

Cuando se graban o procesan señales introducidas alordenador a través de una conexión USB, es necesarioefectuar el siguiente ajuste en el ordenador. j Selección del dispositivo de grabación Cuando se utilice Windows1. Haga clic en el botón de “Start” de Windows y seleccione “Settings” y después “Control Panel”. 2. Haga doble clic en el icono “Multimedia”(o en el icono “Sounds and Multimedia”).3. Haga clic en la ficha “Audio” y seleccione “USBAudio Device” en “Preferred device” de “Recording”(o “Sound Recording”).Cuando se utilice MacintoshSeleccione “USB Audio” como el dispositivo de entradaen “Sound” en el Control Panel. j Ajuste del software de grabación Seleccione una frecuencia de muestreo de 44,1 kHzy 48 kHz. Seleccione una resolución de 16 bits y 24 bits.La frecuencia de muestreo de 44,1 kHz con la resoluciónde 16 bits produce una calidad de sonido comparablecon el disco compacto (CD).Notas ● Por favor, compruebe las leyes de copyright de su país antes de grabar discos compactos, emisiones de radio, etc. La grabación de material sometido a derechos de autor podría infringir las leyes de derechos de autor. ● No puede efectuar una grabación de un CD-R, MD, etc., que sea una copia de un CD de audio, a otro CD-R, MD, etc. a través de una conexión USB o de la conexión del terminal digital. Asimismo, no puede hacer una grabación de un MD que haya sidograbado con señales digitales recibidas a través de la conexión USB, a otro MD.S-13 FUNCIONAMIENTO AVANZADO FUNCIONAMIENTO AVANZADO Español FUNCIONAMIENTO AVANZADO Ajuste del efecto surround (sonido envolvente) Este equipo incorpora la tecnología exclusiva “Virtual 3D” de Yamaha, que proporciona un efecto de sonido envolvente virtual con solo dos altavoces. En el campo de sonido del modo “Virtual 3D”, se ofrecen dos altavoces traseros virtuales, así como dos altavoces delanteros (L, R) para conseguir el efecto de sonido envolvente.Para optimizar el efecto de sonido envolvente, ajuste el volumen de cada altavoz en el campo de sonido, escuchando unaserie de tonos de prueba. Pulse la tecla TEST en el control remoto.Se escuchará un tono de prueba de los siguientes altavoces,por este orden. Cuando se emita el tono de prueba del altavozdelantero izquierdo (L ch) o derecho (R ch):Mediante las teclas de VOLUME del controlremoto, ajuste el balance de volumen entre losaltavoces delanteros izquierdo y derecho.(Margen de ajuste: –12 a +12) Cuando se emita el tono de prueba del altavozdelantero izquierdo (Ls ch) o derecho (Rs ch):Mediante las teclas de VOLUME del controlremoto, ajuste el nivel de efecto de sonidoenvolvente.(Margen de ajuste: –6 a +6) Cuando se hayan terminado los ajustes, pulse latecla TEST.El tono de prueba se detiene.VOLUMEControl remotoVOLUMEControl remoto USB POWER

• Cuando se llevan a cabo la reproducción o la grabación en el ordenador a través de la conexión USB, interrumpa el software de reproducción o grabación utilizado en el ordenador.

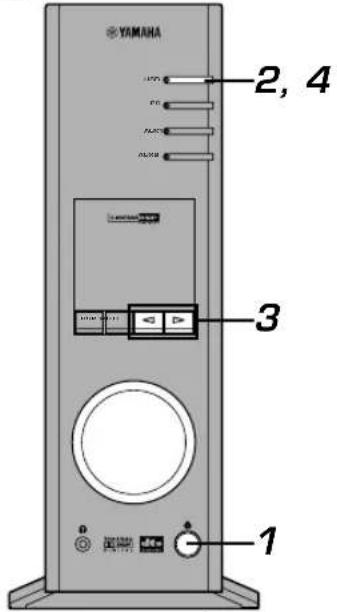

Encienda este equipo.

Mantenga pulsada la tecla de selección de entrada USB hasta que se muestre la configuración actual de los canales (durante aproximadamente dos segundos).

• Cuando se muestre en la pantalla de la unidad “USB” en letras rojas, ya se está utilizando la conexión USB, desactivando esta función de ajuste del canal USB. Interrumpa el software utilizado en el ordenador.

Pulse o repetidamente hasta que se muestre en la pantalla el número deseado de canales. La pantalla cambia de la siguiente forma.

Mantenga pulsada la tecla de selección de entrada USB hasta que desaparezca el número seleccionado de canales (durante aproximadamente dos segundos). Aunque no se requiere ninguna otra operación, espero algún tiempo hasta que el ordenador complete los cambios en la configuración. Notas ● Cuando se modifique el número de canales por primera vez, el controlador del dispositivos de audio USB ya estará instalado en el ordenador. Espere algún tiempo hasta que el ordenador complete los cambios en la configuración. ● No cambie la configuración del canal USB bajo ningún concepto, durante la reproducción o la grabación a través de una conexión USB con el ordenador. Si cambia la configuración, el ordenador podría bloquearse. POWERPanel delantero Control remotoDSP MUTEVOL VIRTUAL 5.ICH DIGITAL

AUX1 AUX2 Panel delanteroPanel delanteroPanel delantero Ajuste del canal USB El sistema típico de audio USB presenta modos para múltiples canales, como modos de cuatro canales y seis canales, además de un modo normal (estéreo) de dos canales. Este equipo es compatible con todos estos modos. Cuando se selecciona un modo multicanal, puede recibirse sonido envolvente de juegos de ordenador compatibles con Direct Sound 3D de 4 canales y el sonido envolvente (5.1 canales) de vídeo DVD en este equipo, a través de la conexión USB y disfrutar así del sonido envolvente virtual. Tenga en cuenta que algunos sistemas operativos y programas informáticos no son compatibles con la opción de canales múltiples. En los sitios Web de Yamaha se enumeran los nombres de los sistemas operativos y del software compatibles con la opción de canales múltiples. Notas

MacOS9 no admite esta función. Sólo puede utilizarse el modo de dos canales. Algunas versiones de Windows tampoco admiten los modos de seis y/o cuatro canales. Puede consultar el sitio Web de Yamaha para obtener detalles acerca de la información relacionada. http://www.yamaha.co.jp/audio/ ● Cuando se selecciona el modo de seis canales, no puede efectuarse la grabación al ordenador. Para grabar, seleccione el modo de dos o de cuatro canales.S-15 FUNCIONAMIENTO AVANZADO FUNCIONAMIENTO AVANZADO Español Funcionamiento de este equipo con el software de la aplicación Si este equipo está conectado al ordenador a través de laconexión USB y el software de la aplicación está instaladoen el ordenador desde el CD-ROM suministrado, puedeaccionar este equipo con el software de la aplicacióndesde el ordenador. Además, el software de aplicación,una vez instalado en el ordenador, ofrece varias opcionesde configuración no disponibles desde la unidad o desdeel mando a distancia. (Para obtener instrucciones acercade cómo instalar el software de la aplicación, consulte el“MANUAL DE CONFIGURACIÓN”.)En esta sección se explica brevemente cómo utilizar elsoftware de la aplicación, las pantallas de ajuste y lasfunciones disponibles. Para obtener más detalles, consultela Ayuda en línea del software de la aplicación.Notas● Las imágenes de la pantalla mostradas en esta sección sonpantallas básicas de la versión de Windows. La versión deMacintosh difiere ligeramente en cuanto a la disposición delos botones, etc.● El diseño, las funciones de la pantalla, etc. pueden cambiardebido a actualizaciones de la versión. Acerca del Panel de control El Panel de control permite efectuar las siguientes operaciones básicas. Las fichas se muestran en la parte inferior de la pantalla de configuración. Para efectuar ajustes detallados de la función deseada disponible desde cualquier pantalla de ajustes detallada, haga clic en la ficha de la función. 1 Pantalla En esta sección se muestra el estado actual del volumen,selectores de entrada, programas de campo de sonido,etc. mediante caracteres. 2 Selector de entrada El selector de entrada permite cambiar directamentela fuente de entrada. 3 Control de volumen Puede ajustar el volumen arrastrando el indicadoro haciendo clic en las fechas que apunta hacia arriba( ) y hacia abajo ( ).También puede encender y apagar los altavoces haciendoclic en el icono de los altavoces que aparece abajo. 4 Modificación del tamaño del panel Puede minimizar el tamaño del Panel principal. 5 SETUP Abra este panel para cambiar los ajustes disponiblesen el panel de Configuración. (Consulte la página 18para detalles sobre el panel de Configuración). 6 Selector DSP Puede seleccionar directamente un programa de campode sonido DSP. 7 Pantallas de configuración detalladas Seleccione una de las fichas de pantalla de configuracióndetallada en la parte inferior de la pantalla de configuracióndetallada actual. Se mostrará la nueva pantalla deconfiguración detallada y desde ahí podrán hacerseajustes detallados de la función.DSP-EDIT: Para ajustar el campo de sonido DSP.parámetros (Véase la página 16).VIRTUAL: Para ajustar la herramienta Virtual 3D(Véase la página 17).D-RANGE: Para ajustar el rango dinámico(Véase la página 17).EQUALIZER: Para accionar el ecualizador gráfico(Véase la página 17). 8 POWER Cada vez que se hace clic, se cambia el estado de launidad principal entre modo de espera “standby” yactivación “power on”.

8S-16 FUNCIONAMIENTO AVANZADO Parámetros básicos Effect Level (Nivel de efecto) Selecciona el nivel de sonido de efecto de los tres niveles. Room Size (Tamaño de Sala) Selecciona el tamaño aparente de la sala de escucha de los tres niveles. Seat Position (Posición de escucha) Selecciona la posición simulada de escucha de las tres posiciones. Parámetros detallados Los siguientes parámetros están disponibles en el panel “ADVANCED SETTING”. Dependiendo del programa seleccionado y de las señales de entrada, no pueden ajustarse todos los parámetros. Effect Trim (Disposición de efecto) Efectúa el ajuste fino del nivel del sonido de efecto global. Rear Effect Trim (Disposición del efecto trasero) Efectúa el ajuste fino del nivel de sonido de efecto trasero. Initial Delay (Retardo inicial) Ajusta la distancia aparente desde la fuente de sonido a las paredes. Room Size (Tamaño de sala) Ajusta el tamaño aparente de la sala de escucha. Liveness (Reflexión aparente) Ajusta el índice de reflexión aparente de las paredes. Surround Delay (Retardo surround) Ajusta el tiempo de retardo del campo de sonido envolvente (surround). S. Initial Delay (Retardo inicial S.) Ajusta el tiempo de retardo inicial del campo de sonido envolvente. S. Room Size (Tamaño de sala S.) Ajusta el tamaño aparente del campo de sonido envolvente. Reverb Time (Tiempo de resonancia) Ajusta la duración de las resonsancias. Reverb Level (Nivel de resonancia) Ajusta el nivel de las resonancias. Reverb Delay (Retardo de resonancias) Ajusta el tiempo de retardo de las resonancias. Ajuste de los parámetros de campo de sonido DSP Cómo ajustar los parámetros

1. Seleccione el programa cuyos parámetros desee

ajustar. (El ajuste de parámetros es eficaz sólo para el programa seleccionado actualmente).

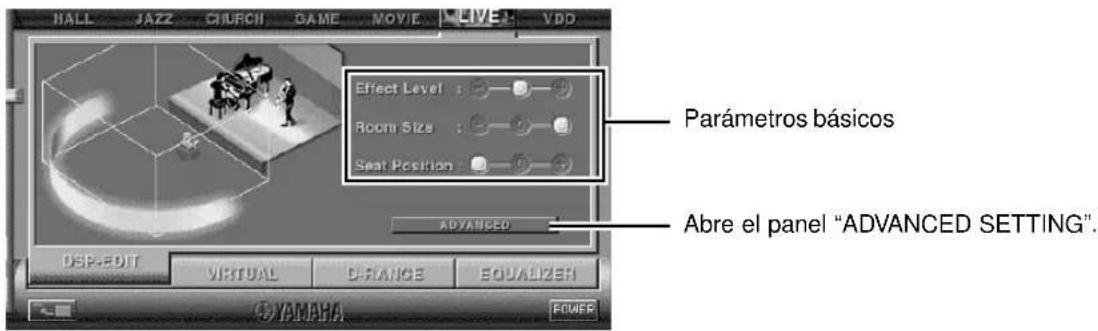

2. Seleccione la ficha DSP-EDIT en la parte inferior del Panel

principal. Aparece la pantalla de parámetros básicos.

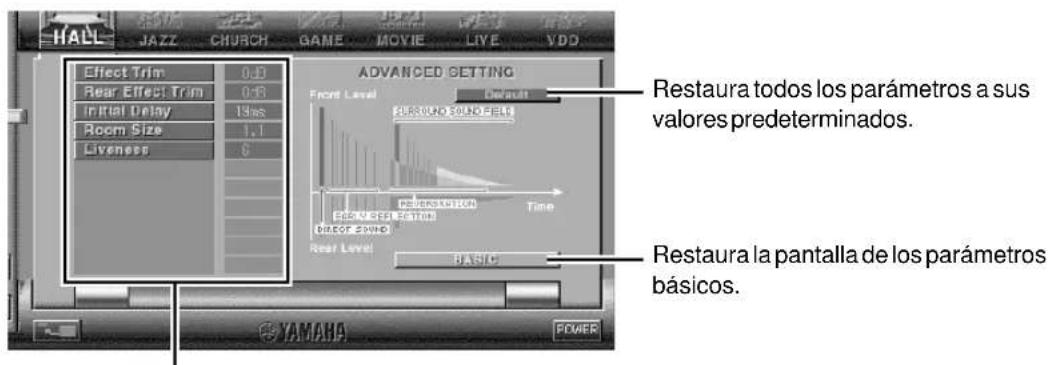

3. Esta pantalla permite ajustar los parámetros básicos. Abra

el panel “ADVANCED SETTING” (ajustes avanzados) para ajustar los parámetros detallados. Restaura todos los parámetros a sus valores predeterminados. Restaura la pantalla de los parámetros básicos. Selecciona un parámetro haciendo clic en su nombre y ajusta el parámetro deslizando el indicador de la parte inferior del panel. Puede ajustar varios parámetros de los programas de campo de sonido DSP. Los parámetros predeterminados de los programas de campo de sonido proporcionan un sonido excelente, pero también es posible ajustar los parámetros para adecuarlos a la acústica de la habitación, a las preferencias del usuario y a la fuente del programa. Se requiere ajustar los parámetros en cada programa de campo de sonido seleccionado. Parámetros básicos Abre el panel “ADVANCED SETTING”.S-17 FUNCIONAMIENTO AVANZADO FUNCIONAMIENTO AVANZADO Español Ajuste del efecto Virtual 3D El efecto de sonido envolvente del campo de sonido virtual 3D se ve afectado por la configuración de la habitación y la posición del oyente, produciendo un sonido único para cada entorno. El procedimiento que se detalla a continuación muestra cómoajustar el efecto virtual 3D para que se ajuste a las preferencias y al entorno. Seleccione la ficha VIRTUAL en la parte inferior del Panel principal. Aparece la siguiente pantalla. 1 Ajuste del balance Puede ajustar el balance de volumen entre los altavocesderecho e izquierdo. 2 Configuración de la posición de los altavoces virtuales traserosPuede seleccionar la posición de los altavoces virtualestraseros (los altavoces se colocan en una posiciónsimétrica). 3 Ajuste HRTF (función de transferencia relativa a la cabeza)Puede efectuar un ajuste adecuado a las característicaspersonales. 4 Tono de prueba Puede emitir un tono de prueba sucesivamente desdelos altavoces en sus posiciones actuales, permitiendo laconfiguración y el ajuste mientras se escucha el tono. Ajuste del rango dinámico Puede establecer el rango dinámico para la reproducción de una fuente con Dolby Digital descodificado. Esto resulta especialmente eficaz para la escucha a bajo volumen. Seleccione la ficha D-RANGE en la parte inferior del Panel principal. Aparece la siguiente pantalla. 1 Selección del rango dinámico Seleccione el rango dinámico para la reproducción deuna fuente con Dolby Digital descodificado, entre MIN,STANDARD y MAX. La configuración MAX proporcionaun rango dinámico de un cine, mientras que MIN ofreceun rango dinámico adecuado para la escucha nocturna,a bajo volumen. 2 Ajuste del rango dinámico Este ajuste está disponible cuando se elige STANDARDpara el rango dinámico. Así se ajusta la escala dedesconexión de alto nivel (H-LEVELCut) y la escalade reinicio de bajo nivel (L-LEVELBST), permitiendoajustar libremente el rango dinámico entre MAX y MIN. Funcionamiento del ecualizador gráfico El ecualizador gráfico de 7 bandas permite ajustar las características de frecuencia según el tipo de música reproducida y compensar las características de la habitación y las características de frecuencia de los altavoces.Este panel siempre se muestra cuando no se ha seleccionado ningún programa de campo de sonido DSP. Cuando se selecciona un programa de campo de sonido DSP, al seleccionar la ficha EQUALIZER en la parte inferior del Panel de control, se mostrará este panel. 1 Patrones predeterminados Se han predefinido cinco patrones de característicasde frecuencia para los diferentes tipos de música, como“ROCK” y “POPS”. Haga clic en un botón para seleccionarel efecto que se corresponda al tipo de música. 2 Almacenamiento e invocación de los patrones de usuarioPuede almacenar e invocar hasta dos patronesde características de frecuencias que indique. 3 FLAT Hace que las curvas de respuesta de frecuencia seanplanas. 4 Ecualizador gráfico El ecualizador de 7 bandas permite ajustar las curvasde respuesta a la frecuencia deseadas. Al arrastrar elindicador de cada banda de frecuencia, pueden ajustarselas frecuencias dentro de una proporción de +6 a –6 dB.

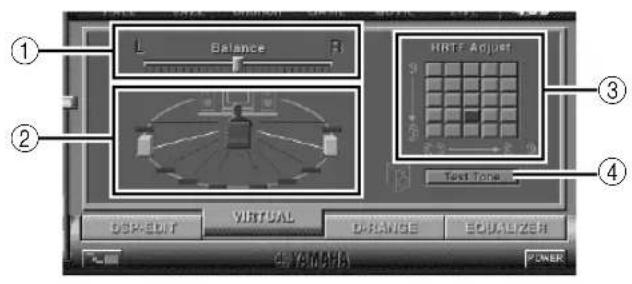

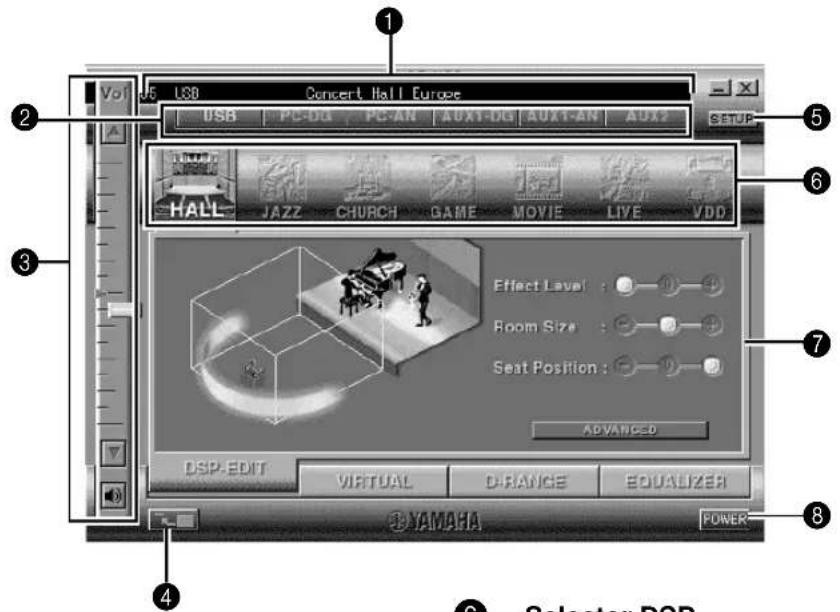

2S-18 FUNCIONAMIENTO AVANZADO Configuración del ajuste en el panel de Configuración Cuando se hace clic en SETUP (configuración) en el Panel principal, aparece el panel de configuración y permite efectuar los siguientes ajustes. Ajuste de USB m Ajuste USB multicanal (sólo para Windows) Esto permite seleccionar el número de canales para enviar señales de reproducción a través de la conexión USB, de dos, cuatro y seis canales. (Tenga en cuenta que no pueden grabarse señales de la conexión USB en el ordenador cuando se seleccionen seis canales). Ajuste personalizado m Selección pelicular Esta le permite seleccionar la película (el diseño de la imagen de fondo del software de aplicación) de acuerdo con algunos patrones preajustados. m Ajuste de las teclas personalizadas del control remoto (mando a distancia) Permite almacenar una serie de comandos (selector de entrada, programa de campo de sonido, ajuste de volumen, etc.) a cada una de las teclas A, B y C en el control remoto. Después de almacenar los ajustes, al pulsar cada tecla se ejecutará el comando almacenado. Nota El diseño, las funciones de la pantalla, etc. pueden cambiar debido a actualizaciones de la versión. Consulte la ayuda en línea del software de la aplicación para obtener más detalles. Edición de nombres de las fuentes de entrada Puede asignar un nombre que conste de hasta siete caracteres a cada una de las fuentes de entrada. Por ejemplo, si hay una platina conectada a los terminales AUX 1, puede cambiar el nombre, AUX 1 a TAPE (casete). Como esta información sobre el cambio de nombre se envía a la unidad principal, la pantalla de la unidad principal cambia en consecuencia. Ajuste del volumen m USB Mix Cuando USB Mix está activado, aunque las señales recibidas en el/los terminal(es) de entrada sean diferentes a las del terminal USB, cuando éste sea seleccionado, pueden mezclarse las señales de entrada desde la selección con las señales desde el ordenador, a través de la conexión USB y reproducir las señales mezcladas. Por ejemplo, mientras se está escuchando música desde la platina conectada a AUX1, se continuarán escuchando los avisos sonoros que avisan de la llegada de nuevo correo o los avisos de advertencia. Al hacer clic en el cuadro de texto para escribir la marca de comprobación en el cuadro, se activará el USB Mix. Este estado permite ajustar el nivel de volumen de las señales desde la conexión USB. (Puesto que esto ajusta el balance de volumen entre las señales de entrada seleccionadas y las señales de entrada de la conexión USB, no afecta al volumen, cuando se selecciona USB mediante las teclas de selección de fuente de entrada). Al hacer clic en el cuadro de comprobación para borrar la marca de comprobación, se desconectará el USB Mix. En este estado, las señales de la conexión USB pueden reproducirse sólo cuando se seleccione USB mediante las teclas de selección de entrada. m Ajuste del volumen máximo Cuando se ajuste el volumen en el software de la aplicación, puede ajustar el volumen demasiado alto, sin darse cuenta. Para evitar esto, puede utilizar esta función para ajustar un volumen máximo para el software de la aplicación. m Ajuste digital del volumen Esto permite subir y bajar digitalmente el volumen en el DSP. Tenga cuidado de no subir el volumen cuando el nivel de la señal de entrada digital sea alto, ya que podría provocar distorsión del sonido debido al procesamiento digital. Si se produce distorsión del sonido, baje el volumen.S-19 APÉNDICE Español APÉNDICE ProblemaNo puede encenderse el equipoaunque se pulse el interruptorde potencia.No se escuchan sonidos.Sin efecto surround.Cuando se efectúa una grabación deun CD audio a un MD, CD-R, etc, todaslas pistas se graban en una única pista.Las fuentes del programa de un MD,CD-R, etc, que es la copia de un CDde audio, no pueden grabarse en elordenador a través de la conexión USB.Las señales introducidas en el ordenadora través de la conexión USB no puedengrabarse en el ordenador.Sin efecto de Dolby Digital o DTS,aunque el programa de campo desonido “VDD” esté seleccionado.Se escuchan diferentes sonidosjuntos.Los niveles de volumen izquierdoy derecho son diferentes.CausaEl cable de alimentación está enchufado o noestá insertado del todo.Este equipo está en el modo de espera “standby”.Conexiones incorrectas del cable de salida.La función de desactivación de la voz “mute” estáactivada.Los auriculares están conectados a la clavija delos auriculares del equipo.El volumen está ajustado al mínimo.No se ha seleccionado la fuente de reproducciónmediante las teclas de selección de entrada.La potencia del equipo seleccionado como la fuentede entrada está desactivada.El DSP está desactivado.Un programa de campo de sonido DSP estáseleccionado o se está usando el ecualizadorgráfico integrado.No puede efectuar una grabación de un CD-R,MD, etc., que sea una copia de un CD de audio,a otro CD-R, MD, etc. a través de una conexiónUSB o de la conexión del terminal digital.Ajuste incorrecto del dispositivo de grabación delordenador.La fuente de reproducción no está codificada nicon Dolby Digital ni con DTS.El sonido del ordenador a través de la conexiónUSB quizá se haya mezclado con el sonidoproveniente de otras fuentes, ya que el ajuste“USB Mix” está ajustado en la posición deactivación, “ON”, con el software de la aplicación.El balance de nivel no está ajustado en laposición central del ajuste “Balance” en el panelVIRTUAL del software de la aplicación.SoluciónEnchufe firmemente el cable de alimentación.Encienda esta unidad pulsando el interruptor depotencia del panel delantero o la tecla POWER en elcontrol remotoConecte los cables correctamente. Si el problemapersiste, los cables podrían estar defectuosos.Desactive la opción de desactivación de voz“mute” pulsando la tecla MUTE.Desconecte los auriculares de la clavija del auricularpara que se escuche el sonido por los altavoces.Suba el volumen.Seleccione la fuente de reproducción mediante lasteclas de selección de entrada.Cuando se seleccione el PC como fuente deentrada, asegúrese de que la entrada digital yanalógica están seleccionadas correctamente.Encienda el equipo.Active el DSP.Desactive el DSP y el ecualizador gráfico.Grabe las señales de un MD, CD-R, etc. en elordenador, enviando las señales a través de unaconexión analógica.Ajuste correctamente el dispositivos de grabacióndel ordenador. [Consulte “Grabación en un ordenador(a través de la conexión USB)” Página 12.]Utilice una fuente codificada con Dolby Digital o DTS.Configure el ajuste “USB Mix” a “OFF”, si no deseaescuchar sonidos mezclados.Ajuste el balance de nivel al centro. Solución de problemas Consulte el siguiente cuadro cuando el aparato no funcione bien. Si el problema no es uno de los que aparecen en la siguiente lista o si las instrucciones de abajo no ayudan a solucionar el problema, desenchufe el cable eléctrico y llame a un distribuidor o centro de servicio autorizado de YAMAHA. APÉNDICES-20 APÉNDICE Problema El control remoto no funciona. El control remoto no funciona correctamente. Causa Las pilas del control remoto están casi gastadas. Distancia o ángulo incorrecto. El control remoto está expuesto a la luz directa del sol o a demasiada luz (de una lámpara fluorescente de tipo invertido, etc) y esto afecta al sensor de la unidad principal. Qué hacer si Ponga unas pilas nuevas. El mando a distancia funcionará desde una distancia máxima de 6 metros y a no más de 30 grados del eje desde el panel delantero. Reposición de la unidad principal. Especificaciones [AP-U70] Salida RMS mínima Potencia por canal 20 W + 20 W (20 Hz–20 kHz, 6 Ω, 0,4% THD) Potencia máxima 26 W + 26 W (1 kHz, 6 Ω, 10% THD) Sensibilidad de entrada/Impedancia de entrada PC IN, AUX1 IN, AUX2 IN (ANALÓGICO) 150 mV/35 kΩ Señal de entrada máxima PC, AUX1, AUX2 2,1 V o más (1 kHz) Nivel de salida/Impedancia de salida REC OUT 150 mV/2,0 kΩ SALIDA DE SUBWOOFER 2,0 V/1,7 kΩ (50 Hz) Nivel de salida/Impedancia de salida de la clavija del auricular ANALÓGICO PC IN, etc. 320 mV/61 Ω (1 kHz, 150 mV) Respuesta de frecuencia USB, DIGITAL IN (PC, AUX1) a salida SP 20 Hz–20 kHz (51,0 dB) Distorsión armónica total (1 kHz, 20 kLPF) USB, DIGITAL IN (PC, AUX1) a salida SP 0,06% o menos (4 V/6 Ω) Proporción de señal - ruido Salida USB a SP 85 dB o más (11 V/6 Ω) PC IN, AUX1 IN (DIGITAL) a salida SP 90 dB o más (11 V/6 Ω) Ruido residual (Red IHF-A) –68 dB o menos (Salida SP, L/R) Alimentación [Modelos para EE.UU. y Canadá] CA 120 V, 60 Hz [Modelos para Reino Unido y Europa] CA 230 V, 50 Hz [Modelo para Australia] CA 240 V, 50 Hz Consumo [Modelos para EE.UU. y Canadá] 60 W [Modelos para Reino Unido y Europa] 55 W Dimensiones (An 2 Al 2 Pr) 120 2 294 2 355 mm Peso 5,5 kg Accesorios CD-ROM (Windows/Macintosh-híbrido) Cable USB Control remoto Pilas22 Las especificaciones están sujetas a cambios sin previo aviso.S-21 APÉNDICE Español APÉNDICE [DP-U50] Nivel de salida/Impedancia de salida PRE OUT 2,0 V/2,0 kΩ SALIDA DE SUBWOOFER 2,0 V/1,7 kΩ (50 Hz) Sensibilidad de entrada/Impedancia de entrada PC IN, AUX1 IN, AUX2 IN (ANALÓGICO) 150 mV/35 kΩ Señal de entrada máxima PC, AUX1, AUX2 2,1 V o más (1 kHz) Nivel de salida/Impedancia de salida de la clavija del auricular ANALÓGICO PC IN, etc. 320 mV/61 Ω (1 kHz, 150 mV) Respuesta de frecuencia USB, DIGITAL IN (PC, AUX1) a PRE OUT 20 Hz–20 kHz (51,0 dB) Distorsión armónica total (1 kHz, 20 kLPF) USB, DIGITAL IN (PC, AUX1) a PRE OUT 0,01% o menos Proporción de señal - ruido USB a PRE OUT 100 dB o más PC IN, AUX1 IN (DIGITAL) a PRE OUT 110 dB o más Ruido residual (Red IHF-A) 20 µV o menos (PRE OUT, L/R) Alimentación [Modelos para EE.UU. y Canadá] CA 120 V, 60 Hz [Modelos para Reino Unido y Europa] CA 230 V, 50 Hz [Modelo para Australia] CA 240 V, 50 Hz Consumo 20 W Dimensiones (An 2 Al 2 Pr) 120 2 294 2 355 mm Peso 5,0 kg Accesorios CD-ROM (Windows/Macintosh-híbrido) Cable USB Control remoto Pilas22 Las especificaciones están sujetas a cambios sin previo aviso.1 INLEIDING Kenmerken ● Dit toestel stelt u in staat audio van hoge kwaliteit af te spelen op uw computer. ● Dankzij de USB-interface kan dit toestel van op afstand worden bediend vanaf uw computer met de bijgeleverde toepassingssoftware en beschikt u over diverse opties voor audio-invoer en -uitvoer. ● Ideaal voor het spelen van computerspelletjes, het beluisteren van internetmuziek, het afspelen van CD-ROM, DVD, multimediasoftware, enzovoort. ● Yamaha’s Near-Field Cinema DSP-technologie (digitale geluidsveldverwerking) maakt een getrouwe weergave van live-muziek en het surroundgeluid van een bioscoop mogelijk. Het DSP-geluidseffect kan ook via de hoofdtelefoon worden beluisterd. ● De geavanceerde Virtual 3D-technologie geeft multikanaalsbronnen zoals Dolby Digital* en DTS ** weer met een realistisch surroundeffect via slechts twee luidsprekers. ● Dit toestel is compatibel met de volgende geluidssignalen die via de USB-aansluiting worden ontvangen: multikanaalsgeluid (twee, vier en zes kanalen), hoogwaardige digitale audio van 24 bits/48 kHz en signalen gecodeerd met Dolby Digital. (Sommige besturingssystemen en softwareprogramma’s ondersteunen dit kenmerk niet.)
