MANUAL DE USUARIO CDMIX1 NUMARK

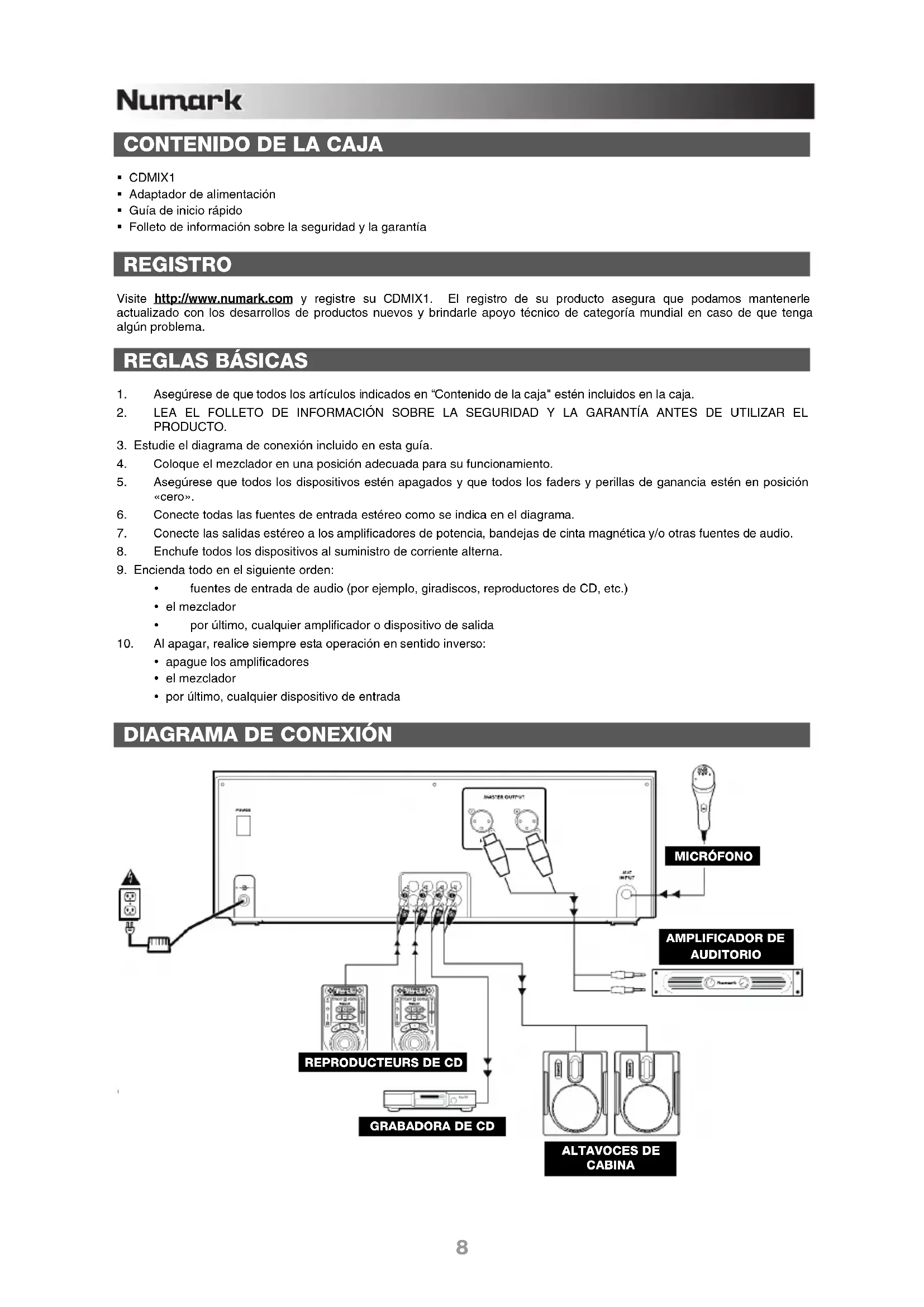

CDMIX1 Adaptador de alimentación Guía de inicio rápido Folleto de información sobre la seguridad y la garantía REGISTRO Visite http://www.numark.com y registre su CDMIX1. El registro de su producto asegura que podamos mantenerle actualizado con los desarrollos de productos nuevos y brindarle apoyo técnico de categoría mundial en caso de que tenga algún problema.

1. Asegúrese de que todos los artículos indicados en “Contenido de la caja" estén incluidos en la caja.

2. LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y LA GARANTÍA ANTES DE UTILIZAR EL

3. Estudie el diagrama de conexión incluido en esta guía.

4. Coloque el mezclador en una posición adecuada para su funcionamiento.

5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición

6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.

7. Conecte las salidas estéreo a los amplificadores de potencia, bandejas de cinta magnética y/o otras fuentes de audio.

8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

y fuentes de entrada de audio (por ejemplo, giradiscos, reproductores de CD, etc.) y el mezclador y por último, cualquier amplificador o dispositivo de salida

10. Al apagar, realice siempre esta operación en sentido inverso:

y apague los amplificadores y el mezclador y por último, cualquier dispositivo de entrada

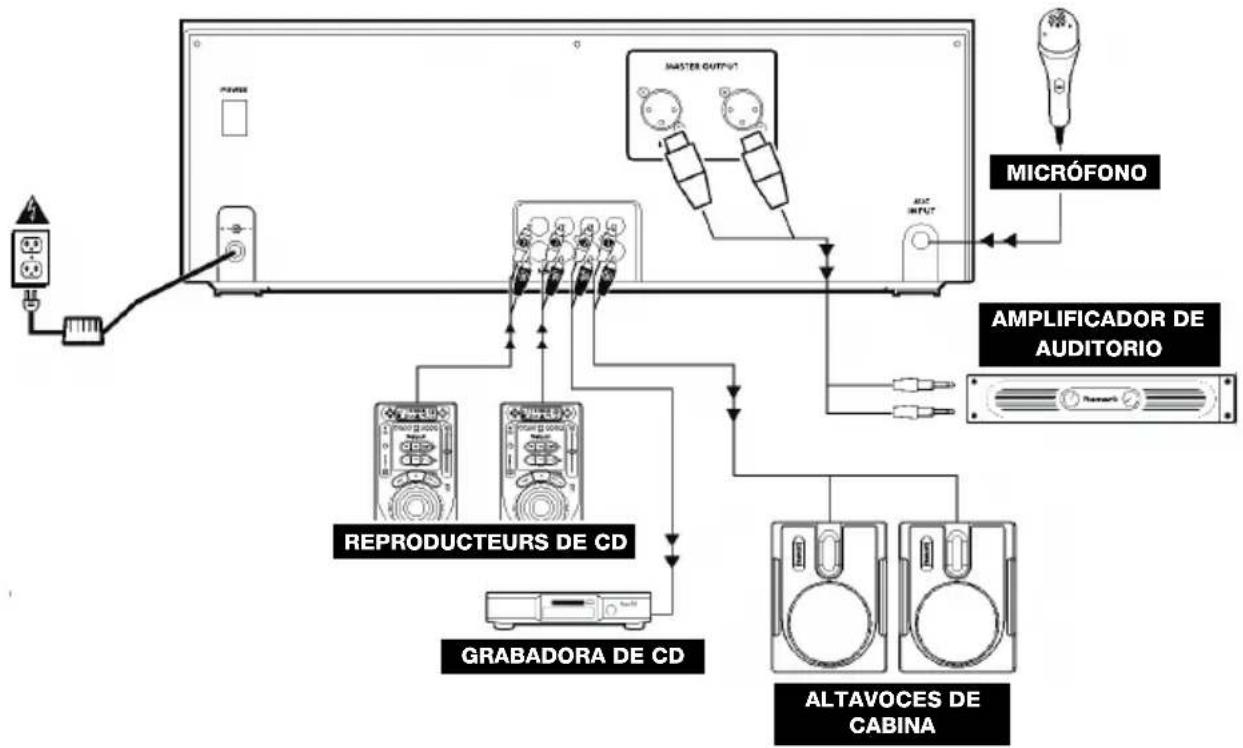

DIAGRAMA DE CONEXIÓN

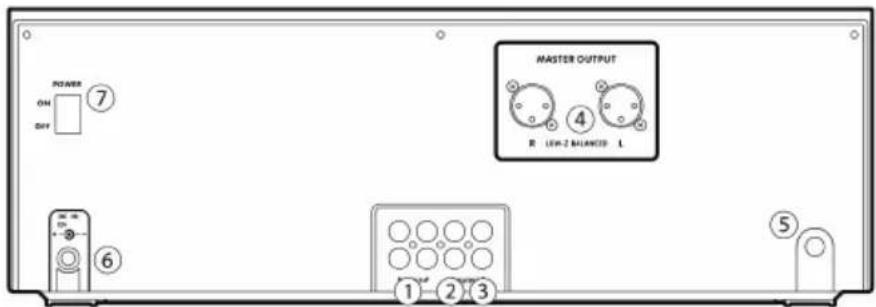

1. ENTRADAS DE LÍNEA – Estas entradas se usan para conectar dispositivos de nivel de línea, tales como reproductores

de CD, muestreadores o interfaces de audio.

2. SALIDA PARA GRABACIÓN (RCA) – Use cables RCA estándar para conectar esta salida a un dispositivo de

grabación, tal como un grabador de CD o bandeja de cinta. El nivel de esta salida se basa en los niveles pre-master.

3. SALIDA MAESTRA (RCA) – Use cables RCA estándar para conectar esta salida maestra a un sistema de altavoces o

amplificador. El nivel de esta salida se controla con el FADER MAESTRO del panel superior.

4. SALIDA MAESTRA (BALANCEADA) – Use cables de ¼” balanceados (TRS) para conectar esta salida maestra a un

sistema de altavoces o amplificador. El nivel de esta salida se controla con el FADER MAESTRO del panel superior.

5. ENTRADA DE MICRÓFONO – Conecte un micrófono de 1/4” a esta entrada. Los controles de micrófono se

encuentran en el panel superior.

6. ENTRADA DE ALIMENTACIÓN - Use el adaptador de alimentación incluido para conectar el mezclador a un

tomacorriente alimentado. Mientras está desconectada la alimentación eléctrica, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.

7. INTERRUPTOR DE ENCENDIDO – Enciende y apaga el mezclador. Encienda el mezclador después de desconectar

todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el mezclador.

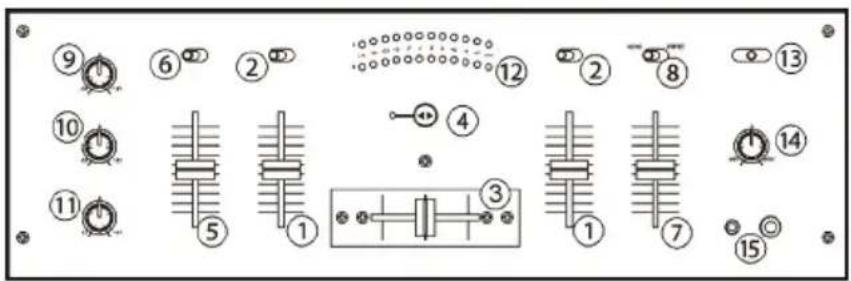

1. FADER DE CANAL – Ajusta el nivel de audio en el canal correspondiente.

2. SELECTOR DE ENTRADAS – Permite seleccionar la fuente de entrada que se aplica al canal correspondiente.

3. CROSSFADER – Combina el audio entre los canales 1 y 2. Si se desliza a la izquierda se reproduce el canal 1. Si se

desliza a la derecha se reproduce el canal 2. Nota: El usuario puede reemplazar el crossfader en caso de que se desgaste. Simplemente, retire el panel frontal y luego los tornillos que lo mantienen sujeto. Cambie el fader por un repuesto de calidad autorizado por su vendedor de Numark más cercano.

4. FADER START – Activa o desactiva el “fader-start.” Cuando el fader-start está activado, el mover el crossfader hacia

ese lado para que el canal comienza a reproducir.

5. GANANCIA DE MICRÓFONO – Ajusta el nivel de audio de la señal de micrófono.

6. MICRÓFONO SÍ/NO – Silencia y anula el silenciamiento de la señal de micrófono. Cuando está silenciada, la señal de

micrófono no se aplica a la mezcla maestra.

7. FADER MAESTRO – Ajusta el volumen de salida de la mezcla de programa.

8. ESTÉREO / MONO – Ajusta la mezcla de programa para operación estéreo o mono.

9. TREBLE (DE CANAL) – Ajusta las altas frecuencias (agudos) del audio de la mezcla de programa.

10. MEDIOS (DE CANAL) – Ajusta las frecuencias medias del audio de la mezcla de programa.

11. GRAVES (DE CANAL) – Ajusta las bajas frecuencias (graves) del audio de la mezcla de programa.

12. INDICADOR DE NIVEL ESTÉREO – Monitorea el nivel de audio de la mezcla del programa.

13. SELECTOR DE MODO DE CUE – Selecciona el audio que se aplica a los auriculares. Conmútelo a “1+2” para

escuchar los canales 1 y 2.

14. GANANCIA DE CUE – Ajusta el nivel del audio para auriculares.

15. AURICULARES – Conecte sus auriculares de 1/4" o 1/8" a esta salida para búsqueda de punto inicial (cue) y monitoreo

1. ABRIR/CERRAR (Bandeja de disco Abrir/Cerrar) – Púlselo para

introducir o expulsar el disco. Cada vez que lo pulse se abrirá o cerrará la bandeja del disco en la unidad. NOTA: La bandeja no se abrirá a menos que el disco haya sido detenido. La bandeja se cerrará automáticamente a los 30 segundos.

2. TIME (Botón de tiempo) – Cambia la visualización del tiempo

entre el tiempo de reproducción transcurrido y el tiempo restante en la pista y el tiempo restante en todo el CD.

3. CONT/SING – Al pulsar una o dos veces, hará que se

reproduzcan una o todas las pistas en orden.

4. PANTALLA LCD – Indica todas las funciones del CD a medida

que van teniendo lugar. Estas funciones se explican en la siguiente sección.

5. TRACK (Botones de pista) – Utilizados para seleccionar la pista que se va a reproducir.

6. Botón de pista 10 – Este botón es utilizado para avanzar rápidamente en las pistas del CD.

7. PROGRAMA – Pulse este botón y la unidad se detendrá y el indicador de programa se iluminará. Seleccione todas las

pistas que desee programar y pulse el botón de PROGRAMA entre cada selección. Podrá programar hasta 20 pistas. Pulse PLAY para activar el programa. Para salir y borrar el programa, mantenga pulsado el botón de programa durante más de 2 segundos mientras la unidad está parada, abra la bandeja del disco, o apague la fuente de alimentación.

8. PITCH (Botón de Pitch) – Activa el deslizador de tono (pitch).

9. DESLIZADOR DEL PITCH – El pitch puede variar hasta un +/-12% pulsando el botón del PITCH de modo que el LED

del pitch esté iluminado; tras esto, deslizando el fader. El pitch no variará si el LED del pitch está apagado (OFF).

10. SEARCH WHEEL (RUEDA EXTERIOR) – esta rueda dispone de 3 posiciones de velocidad de avance y 3 de reverso

para buscar dentro de las canciones. Cuanto más gire la rueda en cualquiera de las dos direcciones, más rápida será la búsqueda.

11. PITCH BEND/JOG WHEEL (RUEDA INTERIOR) – Esta rueda de avance lento tiene 2 funciones dependiendo del

modo en el que se encuentre. a) La rueda de avance lento controlará una búsqueda de frames lentos cuando el CD no se esté reproduciendo. Para determinar un nuevo punto cue de frame, gire la rueda y pulse PLAY una vez que haya determinado la posición adecuada. Pulse CUE para volver al “PUNTO CUE”. b) Cuando ambos reproductores de CD están reproduciendo un CD, la función pitch bend permite el posicionamiento de los beats de graves para que coincidan una vez que el pitch de cada disco coincide. Cualquiera de los reproductores puede “adelantarse” o “atrasarse” para coincidir con el otro reproductor. La rueda de avance lento (jog wheel) cambiará provisionalmente el tono de la música si la canción se está reproduciendo girando la rueda en el sentido de las agujas del reloj para acelerar o en el sentido contrario para ralentizar. Cambiando el tono de un disco con respecto al tono del otro disco, los beats pueden ser igualados. 12. CUE – Al pulsar el botón de CUE durante la reproducción, se volverá a la posición a la cual comenzó la reproducción. Si se activa la PAUSA antes del CUE, esto se convertirá en un punto cue. Si se presionan alternativamente los botones PLAY y CUE, el CD será reproducido desde la misma posición cuantas veces se desee. El LED del CUE se iluminará desde el momento en que se pulse el botón de CUE hasta que el CD haya sido reiniciado a la posición a la que se comenzó la reproducción. Una iluminación continua de este LED indica que el CUE está listo.

13. START/PAUSE (Botón de reproducción/pausa) – Cada vez que se pulsa el botón de reproducción/pausa esto hace

que se cambie de reproducción a pausa o de pausa a reproducción.

14. BOTÓN DE BPM/PITCH – Alterna el modo de la pantalla entre la visualización de los BPM y el porcentaje de cambio

15. BOTÓN DE TAP – Golpee este botón con el beat de la música para determinar los beats por minuto (BPM) en ese

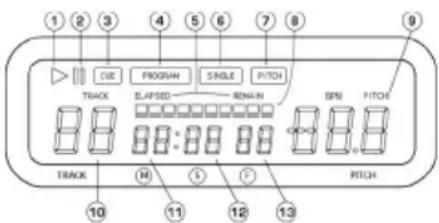

1. PLAY: Está activo si la unidad está reproduciendo un CD en ese

2. PAUSE: Está activo si la unidad está en pausa.

3. CUE: Parpadea si la unidad está determinando un punto cue. Se ilumina

de forma continua si la unidad está detenida en un punto cue.

4. PROGRAMA: Se utiliza para programar con antelación el orden de las

pistas que van a ser reproducidas automáticamente por la unidad. Esta es una función de gran utilidad si necesita dejar alejarse del reproductor de CD.

5. MODO DE TIEMPO: “Transcurrido” muestra el tiempo a medida que va teniendo lugar; “restante” muestra cuánto

tiempo queda en una pista determinada. Esta función se controla mediante el botón de TIEMPO (TIME).

6. SINGLE: Muestra cuando la unidad está configurada para reproducir las pistas de una en una. Cuando no esté

encendido, el CD se reproducirá todas las pistas de forma continua. Esta función se controla mediante el botón de SING/CONT.

7. PITCH: Está iluminado cuando el botón de tono (pitch) está activado.

8. BARRA DE TIEMPO: Muestra el tiempo restante o transcurrido dependiendo de la configuración del botón de tiempo.

9. PITCH/BPM: Muestra el porcentaje de cambio del tono (pitch) o las BPM en ese momento.

10. TRACK (PISTA): Muestra la pista que la unidad está reproduciendo en ese momento.

11. MINUTOS: Muestra los minutos restantes o transcurridos dependiendo de la configuración del modo.

12. SEGUNDOS: Muestra los segundos restantes o transcurridos dependiendo de la configuración del modo.

13. FRAMES: El reproductor de CD divide un segundo en 75 frames para un cueing más preciso. Muestra los frames

restantes o transcurridos dependiendo de la configuración del modo.11

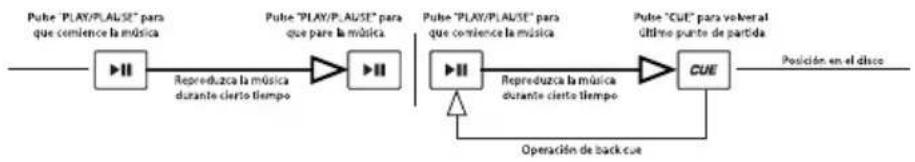

OPERACIONES DE PLAY, PAUSE Y CUE

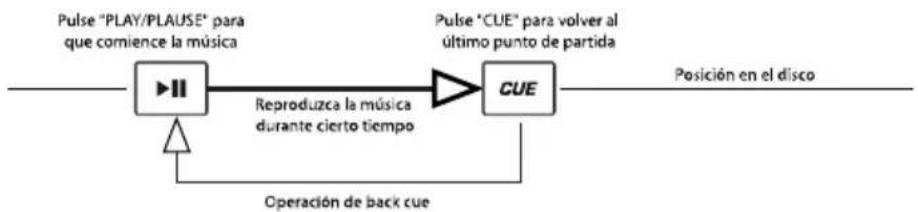

PLAY (REPRODUCCIÓN) Y CUE

Pulsando el botón de “PLAY/PAUSE” se pondrá el disco en funcionamiento. Pulsando el botón "CUE" se el disco comenzará de nuevo en la misma posición en la que comenzó anteriormente. Esto es lo que se llama punto cue. Pulsando los botones de “PLAY/PAUSE” y “CUE” alternativamente, el disco podrá volver al mismo punto cue y reproducirse cuantas veces desee. Esta función se denomina back cue.

Cuando la reproducción se haya detenido y comenzado de nuevo, la posición de retorno para el back cue será actualizada a la nueva posición.

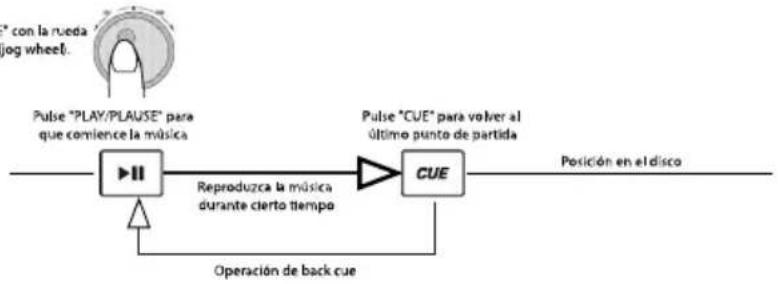

MODIFICACIÓN DEL PUNTO CUE

Si la rueda interna se gira cuando se establece un punto cue, podrá hallarse un nuevo punto cue. El reproductor de CD reproducirá repetidamente fragmentos cortos del CD a medida que lo mueve a la posición deseada. Pulsando “PLAY/PAUSE” y luego “CUE” podrá confirmar que el nuevo punto cue es el que usted desea.

IGUALAR LOS BEATS POR MINUTO (BPM) Iguale el tempo monitoreando la música del reproductor 1 y 2 de oído y ajustando el pitch. Cuando el tempo de la música del reproductor de CD seleccionado sea lento comparado con el del otro reproductor, desplace el deslizador hacia el (+) e iguale el tempo. Cuando sea más rápido, desplace el pitch hacia (-). La siguiente ilustración muestra el caso en el que se iguala el pitch del reproductor 2 con el pitch de la música reproducida por el reproductor1.

1. Pulse PLAY/PLAUSE para que comience el reproductor 1. El reproductor 1 está en marcha.

2. Pulse PLAY/PLAUSE para que comience el reproductor 2. Ambos reproductores de CD están en funcionamiento.

3. Escuche el reproductor 2 en sus auriculares. Si el beat del canal 2 (en los

auriculares) es más rápido que el del canal 1, ralentice el beat del canal 2 por medio del control del pitch.

4. Si el beat del canal 2 (en los auriculares) es más lento que el beat del canal 1,

acelere el beat por medio del control del pitch. USO DE LA CARACTERÍSTICA DE VISUALIZACIÓN DE LOS BPM Pulse el botón de BPM para seleccionar la función de BPM que desea configurar en la pantalla situada en el lateral del reproductor de CD. Golpee el botón de Counter al ritmo (beat) de la música. Observará que aparece el número de BPM en la pantalla. Cuantas más veces golpee, más preciso será el número. Cuando ajuste el deslizador del pitch, el número mostrado cambiará por un porcentaje equivalente.12 IGUALACIÓN DEL BEAT HACIENDO USO DEL PITCH BEND Aunque observe que los BPM (Beats por minuto o tempos) son iguales, sin embargo, los beats de la batería no se corresponden y necesitará cambiar el pitch provisionalmente. La ilustración siguiente muestra cómo igualar el beat del reproductor 2 al beat de la música que está sonando en el reproductor 1. (Este procedimiento puede realizarse en cualquiera de los reproductores). Una vez haya igualado los BPM, ajuste el pitch provisionalmente como se muestra a continuación: Cuando el reproductor 2 esté adelantado, gire la rueda de avance lento (jog wheel) en el sentido contrario a las agujas del reloj. Cuando el reproductor 2 esté retrasado, gire la rueda de avance lento (jog wheel) en el sentido de las agujas del reloj.

El pitch cambia de forma automática a medida que se gira la rueda de avance lento. Cuanto más rápido gire la rueda, más cambiará. Si se suelta la rueda, se volverá al pitch original. (De modo que los BPM son de nuevo los mismos).

EJEMPLO DE MEZCLA UTILIZANDO AMBOS REPRODUCTORES DE SU REPRODUCTOR DE CD Mientras reproduce un disco en el reproductor 1, inserte un disco en el reproductor 2 y seleccione la siguiente pista, iguale el pitch con el de la pista del reproductor 1 y, cuando esté listo, use el crossfader de su mezclador para pasar lentamente del reproductor 1 al reproductor 2.13
