MANUALE UTENTE CDMIX1 NUMARK

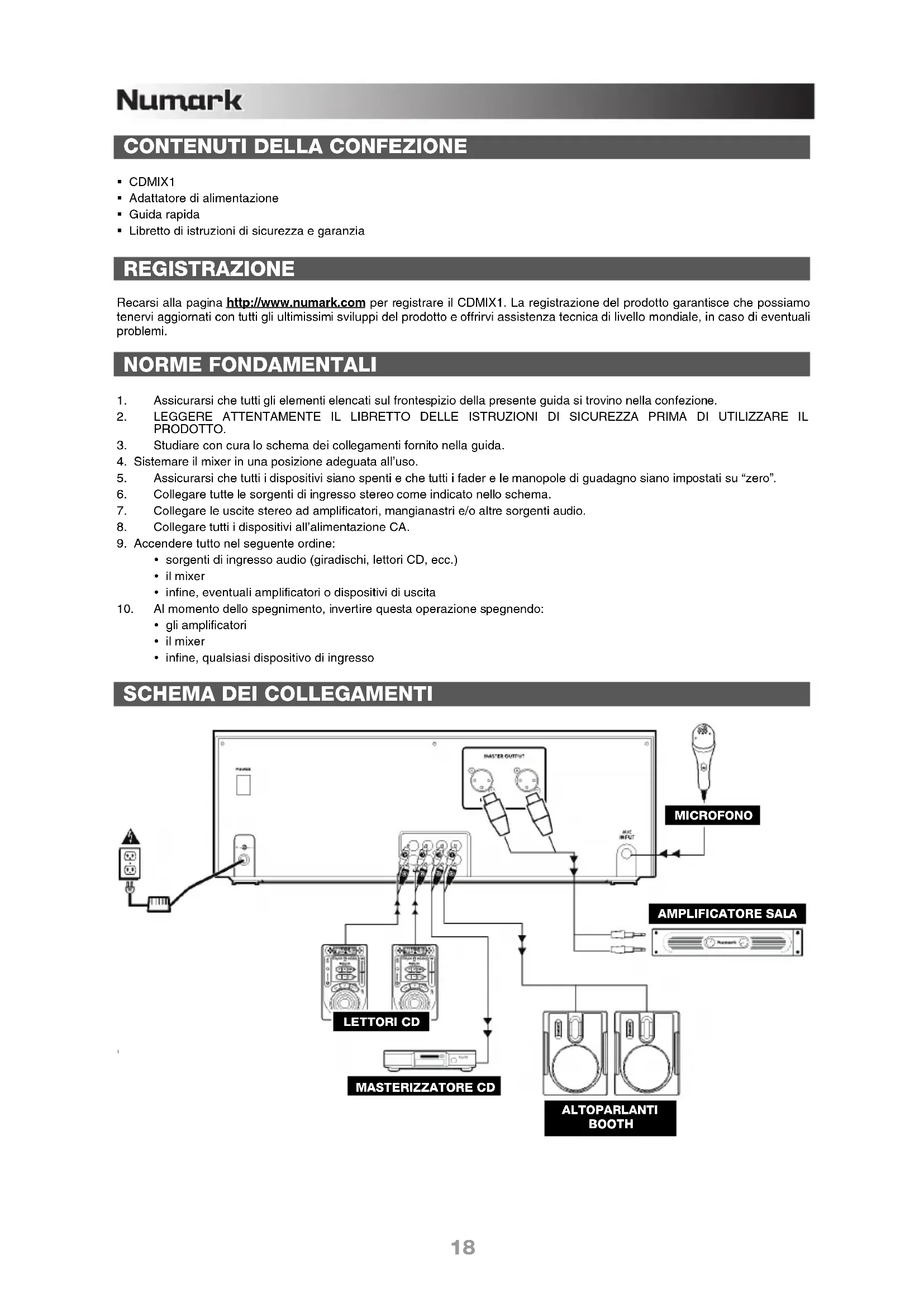

CONTENUTI DELLA CONFEZIONE

CDMIX1 Adattatore di alimentazione Guida rapida Libretto di istruzioni di sicurezza e garanzia REGISTRAZIONE Recarsi alla pagina http://www.numark.com per registrare il CDMIX1. La registrazione del prodotto garantisce che possiamo tenervi aggiornati con tutti gli ultimissimi sviluppi del prodotto e offrirvi assistenza tecnica di livello mondiale, in caso di eventuali problemi. NORME FONDAMENTALI

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.

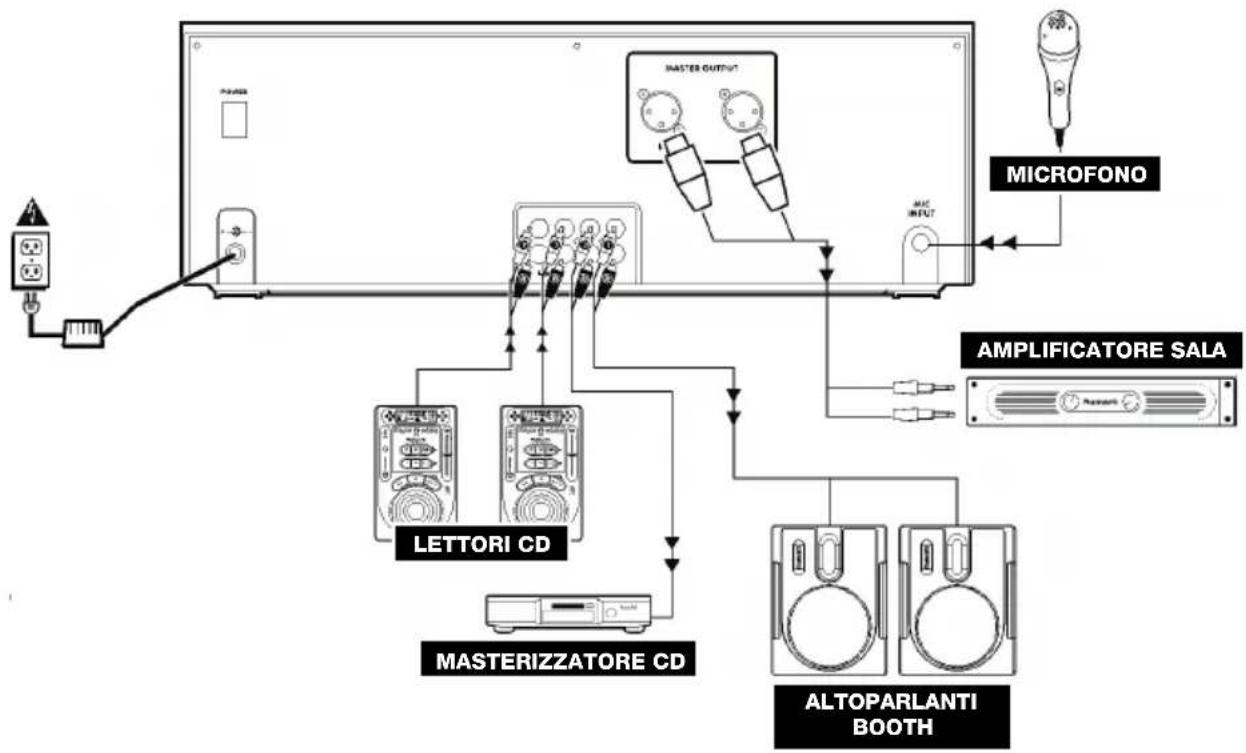

3. Studiare con cura lo schema dei collegamenti fornito nella guida.

4. Sistemare il mixer in una posizione adeguata all’uso.

5. Assicurarsi che tutti i dispositivi siano spenti e che tutti i fader e le manopole di guadagno siano impostati su “zero”.

6. Collegare tutte le sorgenti di ingresso stereo come indicato nello schema.

7. Collegare le uscite stereo ad amplificatori, mangianastri e/o altre sorgenti audio.

8. Collegare tutti i dispositivi all’alimentazione CA.

9. Accendere tutto nel seguente ordine:

y sorgenti di ingresso audio (giradischi, lettori CD, ecc.) y il mixer y infine, eventuali amplificatori o dispositivi di uscita

10. Al momento dello spegnimento, invertire questa operazione spegnendo:

y gli amplificatori y il mixer y infine, qualsiasi dispositivo di ingresso

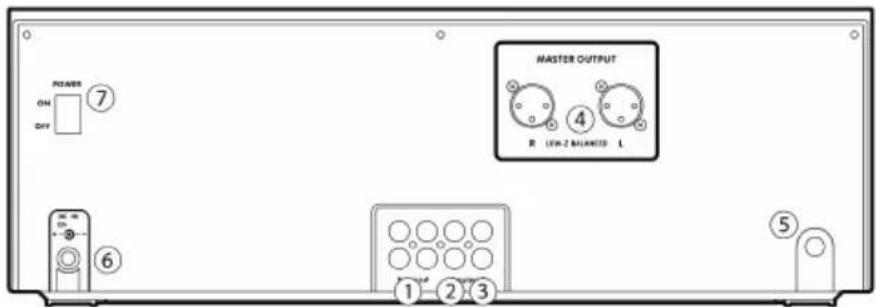

1. INGRESSI DI LINEA – Collegare dispositivi a livello di linea quali lettori CD, campionatori o interfacce audio a questi ingressi.

2. USCITA RECORD (RCA) – Servirsi di cavi standard RCA per collegare questa uscita Record ad un dispositivo di

registrazione quale un registratore CD o una piastra di registrazione. Il livello di questa uscita è basato su livelli pre- master.

3. USCITA MASTER (RCA) – Servirsi di cavi standard RCA per collegare questa uscita Master ad una cassa o ad un

sistema di amplificatori. Il livello di questa uscita è controllato tramite il MASTER FADER sul pannello superiore.

4. USCITA MASTER (BILANCIATA) – Collegare questa uscita XLR a bassa impedenza ad un impianto PA o a monitor. Il

livello di questa uscita è controllato tramite il MASTER FADER sul pannello superiore.

5. INGRESSO MIC – Collegare un microfono da ¼” a questo ingresso. I comandi del microfono si trovano sul pannello

6. INGRESSI DI ALIMENTAZIONE – Servirsi dell’adattatore di alimentazione in dotazione per collegare il mixer ad una

presa di alimentazione. Ad alimentazione spenta, collegare l’alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica. .

7. INTERRUTTORE DI ALIMENTAZIONE (POWER) – Accende e spegne il mixer. Accendere il mixer dopo aver collegato

tutti i dispositivi d’ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.

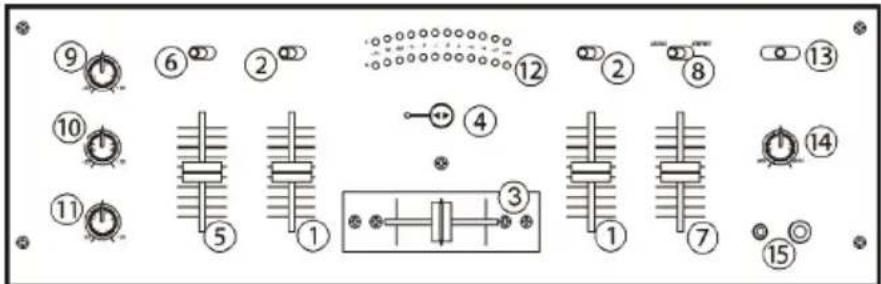

1. FADER CANALE – Regola il livello audio inviato al mix di programma (Program).

2. SELETTORE DI INGRESSI – Seleziona la sorgente di ingresso che verrà convogliata al canale corrispondente.

3. CROSSFADER – Miscela l’audio tra i Canali 1 e 2. Facendolo scorrere verso sinistra, viene riprodotto il Canale 1.

Facendolo scorrere verso destra viene riprodotto il Canale 2. Nota bene: il crossfader è sostituibile dall’utente in caso di usura. Rimuovere il pannello anteriore e le viti che lo tengono in posizione. Sostituire il fader con un ricambio autorizzato acquistato presso il proprio rivenditore Numark locale 4. FADER START – Attiva o disattiva “fader start.” Quando il fader start è attivo, spostando il crossfader verso quel lato, il canale inizierà a suonare.

7. MASTER FADER – Regola il volume di uscita del mix di Programma.

8. STEREO / MONO – Regola il mix programma per stereo o mono.

9. CHANNEL TREBLE (acuti di canale) – Regola le frequenze alte (treble) del mix di Programma.

10. CHANNEL MID (medi di canale) – Regola le frequenze medie del mix di Programma.

11. CHANNEL BASS (bassi di canale) – Regola le frequenze basse (bass) del mix di Programma.

12. INDICATORE DI LIVELLO STEREO – Monitora il livello audio del mix di Programma.

13. SELETTORE MODALITÀ CUE – Seleziona l’audio da convogliare alle cuffie. Commutarlo su “1+2” per ascoltare i

15. CUFFIE – Collegare le cuffie da 1/4" o 1/8" a questa uscita per il monitoraggio del mix e il cueing. I comandi dell’uscita cuffie si trovano sul pannello superiore.20

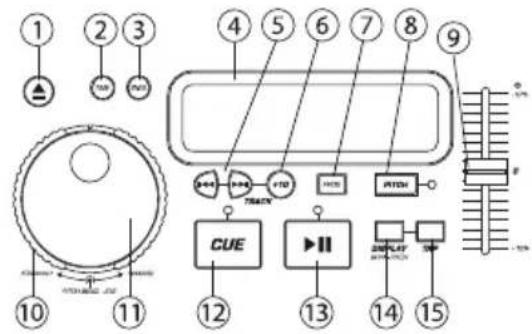

CARATTERISTICHE LETTORE CD

1. OPEN/CLOSE (Apertura/Chiusura del Vassoio del Disco) –

Va premuto per caricare o estrarre il disco. Ciascuna pressione aprirà o chiuderà il vassoio. NOTA: Se il disco non è stato messo in pausa il vassoio non si aprirà. Il vassoio si chiuderà automaticamente dopo 30 secondi.

2. TIME (Tasto Time) – Commuta il tempo visualizzato a display

tra tempo di riproduzione trascorso, tempo rimanente sulla singola traccia e tempo rimanente sull’intero CD.

3. CONT/SING – Premuto una o due volte, provoca la

riproduzione di una singola traccia o di tutte le tracce, in ordine.

4. DISPLAY LCD - Indica le funzioni in corso sul CD. Le funzioni

verranno descritte nel prossimo paragrafo.

5. TRACK (Tasti Track) – Servono a scegliere le tracce da riprodurre.

6. Tasto Track 10 – Questo tasto serve a passare velocemente a tracce successive del CD.

7. PROGRAM – Premendo questo tasto l’apparecchio si ferma e si accende l’indicatore di programma. Selezionare

ciascuna traccia da riprodurre e premere il tasto PROGRAM tra una selezione e l’altra. È possibile programmare fino a 20 tracce. Premere PLAY per avviare il programma. Per uscire e cancellare il programma, mantenere la pressione sul tasto program per più di 2 secondi ad apparecchio fermo, aprire il vassoio del disco, o disconnettere l’alimentazione.

8. PITCH (Tasto Pitch) - Attiva il Pitch Slider.

9. PITCH SLIDER - Il pitch può essere modificato fino a +/-12% premendo il tasto PITCH in modo da accendere il LED del

PITCH, e facendo scorrere il fader. Il pitch non verrà modificato se il LED è spento.

10. ROTELLA SEARCH (ANELLO ESTERNO) - 3 velocità di ricerca delle canzoni in avanti e 3 indietro. Più viene ruotata

la rotella in ciascuna direzione, maggiore sarà la velocità di ricerca della musica.

11. ROTELLA PITCH BEND/JOG (ANELLO INTERNO) - La rotella jog wheel assolve a 2 funzioni, a seconda della

modalità corrente. a) Regola una ricerca lenta di frame quando il CD non è in corso di riproduzione. Per impostare un nuovo punto cue dei frame, far ruotare la rotella, quindi premere play quando è stata determinata la posizione corretta. Premere CUE per tornare al “PUNTO CUE”. b) Quando entrambi i lettori CD stanno riproducendo un CD, la funzione pitch bend permette il posizionamento del beat dei bassi in modo tale da accordarli dopo che è stato accordato il pitch di ciascun disco. Ciascun lettore può “recuperare” o “perdere terreno” per accordarsi all’altro lettore. La jog wheel piegherà temporaneamente il pitch della musica se la canzone è già in corso di riproduzione , con una rotazione in senso orario per accelerare o in senso antiorario per rallentare. Modificando il pitch di un disco rispetto al pitch dell’altro disco, è possibile accordare i beat. 12. CUE – La pressione del tasto CUE durante la riproduzione fornisce un punto di ritorno al punto in cui è stat avviata la riproduzione. Se PAUSE viene impiegato prima di CUE, quello diventerà il punto cue. Una pressione alternata dei tasti PLAY e CUE permette la riproduzione del CD dalla stessa posizione per un numero qualsiasi di volte. Il LED del CUEsi accenderà dal momento in cui viene premuto il tasto CUE fino a quando il CD viene nuovamente impostato alla posizione di avvio della riproduzione. Un’illuminazione fissa di questo LED indica una condizione operativa.

13. START/PAUSE (Tasto Play/Pause) – Ciascuna pressione del tasto Play/Pause provoca il passaggio dalla riproduzione

alla pausa e viceversa.

14. TASTO BPM/PITCH – Commuta la modalità di visualizzazione a display tra BPM e la percentuale di cambiamento del

15. TASTO TAP – Battere questo tasto a tempo con la musica per determinare i Battiti al Minuto (BPM) attuali.

1. PLAY: Ativo quando l’apparecchio riproduce un CD.

2. PAUSE: Attivo quando l’apparecchio è in pausa.

3. CUE: Lampeggia quando l’apparecchio sta impostando un

punto cue. È acceso in maniera fissa in pausa e al punto cue.

4. PROGRAM: Usato per pre-programmare l’ordine di

riproduzione automatica delle tracce. Questa è un’ottima funzione nel caso in cui si debba lasciare il lettore CD da solo.

5. TIME MODE: (Elapsed) mostra il tempo trascorso in via di

riproduzione.(Remain) mostra il tempo rimasto di una traccia specifica. Questa funzione è comandata tramite il TASTO TIME.

6. SINGLE: Mostra quando l’apparecchio è impostato per riprodurre una traccia per volta. Quando non è acceso, il CD

rirodurrà in maniera continua tutte le tracce. Questa funzione è comandata tramite il TASTO SING/CONT.

7. PITCH: È acceso quando il TASTO PITCH è attivo.

8. TIME BAR: Mostra il tempo rimanente o quello trascorso, a seconda dell’impostazione del TASTO TIME.

9. PITCH/BPM: Mostra la percentuale di cambiamento del pitch o del BPM corrente.

10. TRACK: Mostra la traccia in riproduzione.

11. MINUTES: Mostra i minuti trascorsi o rimanenti, a seconda dell’impostazione.

12. SECONDS: A seconda dell’impostazione, mostra i secondi trascorsi o rimanenti.

13. FRAMES: Il lettore CD suddivide un secondo in 75 frame per effettuare un cueing preciso. Questo mostra i frame

trascorsi o rimanenti a seconda dell’impostazione.21

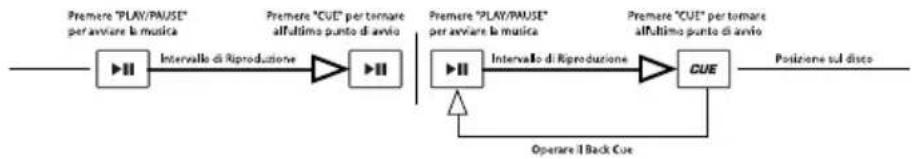

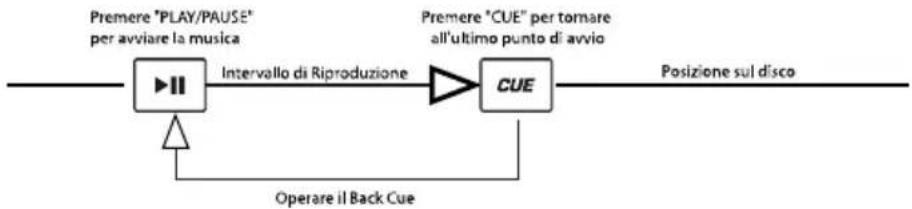

Premendo il tasto “PLAY/PAUSE” il disco viene avviato. La pressione del tasto “CUE” imposterà il disco sull’ultima posizione in cui era stato avviato. Questo viene chiamato punto cue. Premendo i tasti “PLAY/PAUSE” e “CUE” in maniera alternata, il disco può tornare ad essere avviato dal punto cue quante volte si vuole. Questa funzione prende il nome di back cue.

Quando la riproduzione è stata interrotta momentaneamente e quindi ripresa, la posizione di ritorno per il back cue verrà aggiornata su questa nuova posizione.

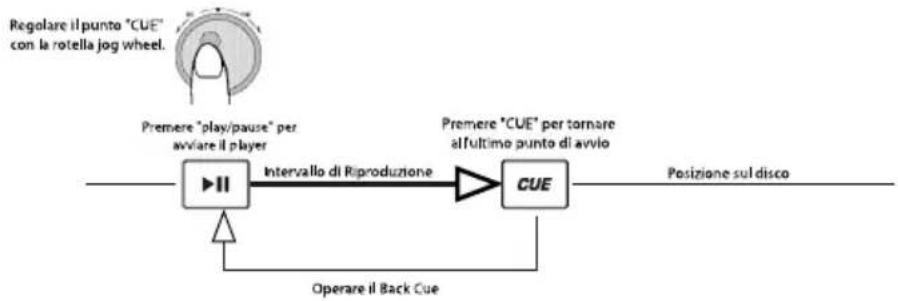

Quando il selettore interno viene ruotato quando è già stato impostato un punto cue, è possibile localizzare un nuovo punto cue. Il lettore CD riprodurrà ripetutamente piccole parti del CD man mano che vi spostate verso la posizione desiderata. Premendo “PLAY/PAUSE” e quindi “CUE” viene confermato che il nuovo punto cue è accettabile.

ACCORDARE I BATTITI AL MINUTO (BPM) Accordare il tempo monitorando la musica del PLAYER 1 e del PLAYER 2 a orecchio e regolando il pitch. Quando il tempo della musica del lettore CD selezionato, paragonato al tempo dell’altro lettore, è lento, muovere il cursore verso il lato ( + ) e accordare il tempo. Quando è più veloce, muovere il cursore del pitch verso il lato ( - ). La seguente immagine illustra il caso di accordo del pitch del PLAYER 2 al pitch della musica riprodotta sul PLAYER 1.

1. Premere PLAY/PAUSE per avviare il PLAYER 1. PLAYER 1 è in riproduzione.

2. Premere PLAY/PAUSE per avviare il PLAYER 2. Entrambi i lettori CD stanno riproducendo dischi.

3. Ascoltare il PLAYER 2 in cuffia. Se il beat del channel 2 (in cuffia) è più veloce di

quello del channel 1, rallentare il beat del channel 2 utilizzando il comando del pitch.

4. Se il beat del channel 2 (in cuffia) è più lento di quello del channel 1, accelerare il

beat utilizzando il comando del pitch.

Premere il tasto BPM per selezionare la funzione BPM a display dal lato del lettore CD che si desidera impostare. Battere il tasto Counter al ritmo della musica. A display apparirà il numero di BPM. Più volte si batte, più il numero sarà preciso. Quando viene regolato il cursore del pitch il numero a display varierà di una pari percentuale.22 ACCORDARE IL BEAT UTILIZZANDO IL PITCH BEND Nel caso in cui il BPM (Battiti Al Minuto o Tempi) sia lo stesso, ma il ritmo delle percussioni non corrisponda, sarà necessario modificare temporaneamente il pitch. La figura sottostante illustra come abbinare il beat del PLAYER 2 a quello della musica riprodotta sul PLAYER 1. (Questo procedimento può essere effettuato su entrambi i PLAYER, indifferentemente). Dopo aver accordato il BPM, regolare temporaneamente il pitch come segue: Quando il PLAYER 2 è in anticipo, ruotare la jog wheel in senso antiorario. Quando il PLAYER 2 è in ritardo, ruotare la jog wheel in senso orario.

Il pitch cambia automaticamente durante la rotazione della jog wheel. Più la rotella verrà ruotata velocemente, maggiore sarà il cambiamento. Rilasciando la rotella si torna al pitch originale. (Cosicchè i BPM saranno nuovamente uguali.).

ESEMPIO DI MISSAGGIO EFFETTUATO UTILIZZANDO ENTRAMBI I LETTORI DEL LETTORE CD Durante la riproduzione di un disco sul PLAYER 1, caricare un disco nel PLAYER 2 e selezionare la traccia successiva, regolare il pitch accordandolo a quello della traccia in riproduzione sul PLAYER1 e una volta pronti, utilizzare il crossfader del mixer per sfumare dal PLAYER 1 al PLAYER 2.23
