NWave 580 - Altoparlante NUMARK - Manuale utente e istruzioni gratuiti

MANUALE UTENTE NWave 580 NUMARK

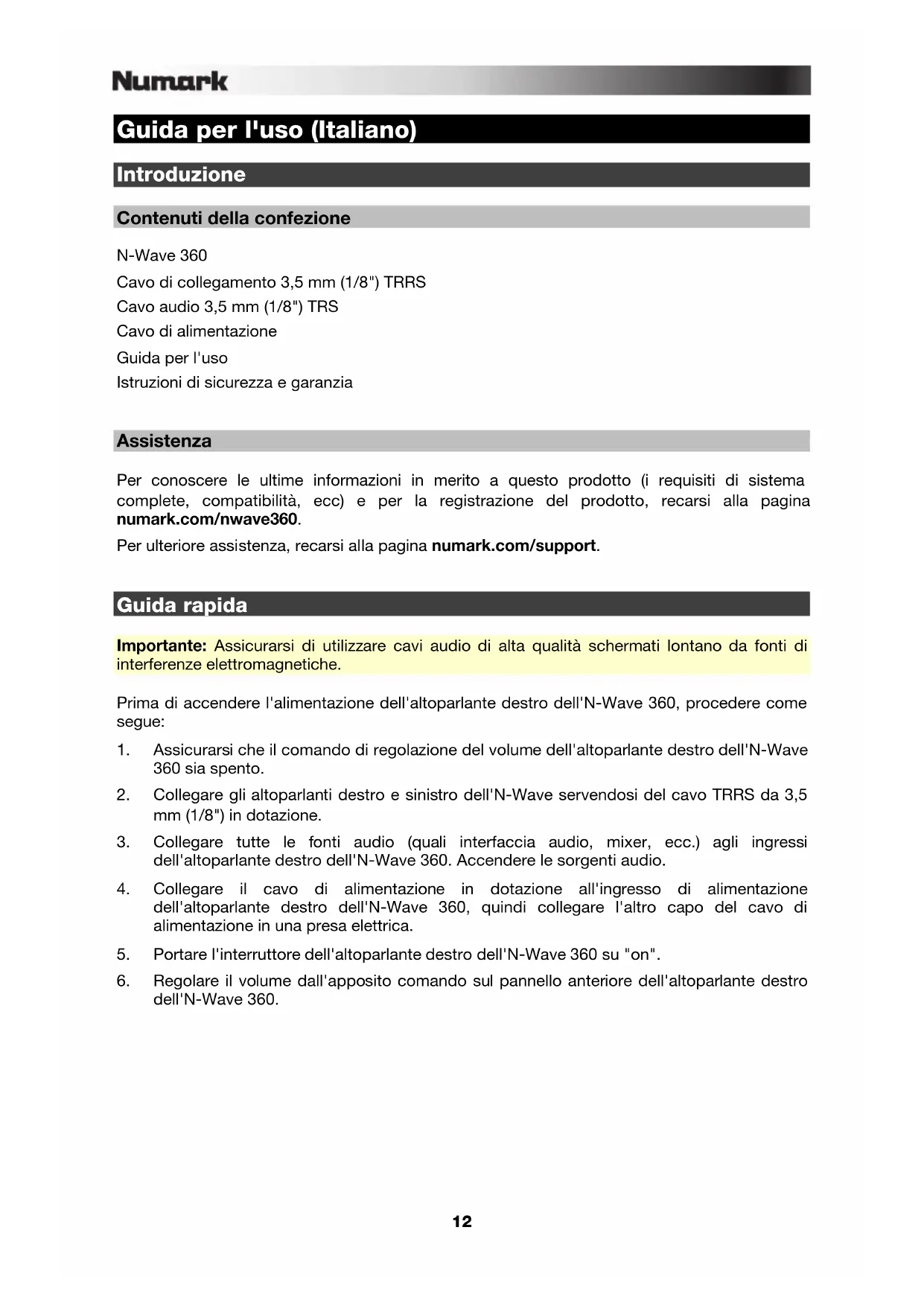

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

N-Wave 360

Cavo di collegamento 3,5 mm (1/8") TRRS

Cavo audio 3,5 mm (1/8") TRS

Cavo di alimentazione

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com/nwave360.

Per ulteriori assistenza, recarsi alla pagina numark.com/support.

Guida rapida

Importante: Assicurarsi di utilizzare cavi audio di alta qualità schermati lontano da fonti di interferenze elettromagnetiche.

Prima di accendere l'alimentazione dell'altoparlante destro dell'N-Wave 360, procedere come segue:

1. Assicurarsi che il dato di regolazione del volume dell'altoparlante destro dell'N-Wave 360 sua spento.
2. Collegare gli altoparlanti destro e sinistro dell'N-Wave servendosi del cavo TRRS da 3,5 mm (1/8") in dotazione.
3. Collegare tutte le fonti audio (quali interfaccia audio, mixer, ecc.)agli ingressi dell'altoparlante destro dell'N-Wave 360.Accendere le sorgenti audio.
4. Collegare il cavo di alimentazione in dotazione all'ingresso di alimentazione dell'altoparlante destro dell'N-Wave 360, quando collegare l'alto capo del cavo di alimentazione in una presa elettrica.
5. Portare l'interruttore dell'altoparlante destro dell'N-Wave 360 su "on".
6. Regolare il volume dall'apposto comando sul pannello anteriore dell'altoparlante destro dell'N-Wave 360.

Configurazione

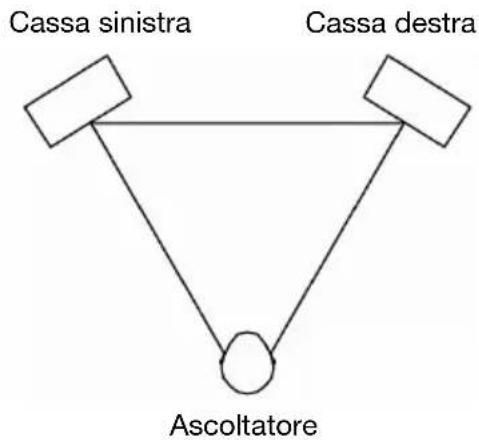

Posizionamento degli altoparanti

Le casse e l'ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo avente lati di lunghezza equivalente.

La disposizione delle casse ha un notevole impatto sulle loro prestazioni nel vostro studio. Nonostante le casse nearfield (a Campo vicino) siano progettate per essere piuttosto adattabili in fatto di posizionamento, bisogna fare il possibile affinché formino un triangolo equilatero con la testa. In altre parole, assicuratevi che agli cassa sia equidistante alla vostra testa e dall'altra cassa. Una volta posizionate, ruotare leggermente le casse in modo che i driver siano puntati verso l'ascoltatore.

Osservate lo schema a destra. La distanza della testa dell'ascoltatore da ciascuna cassa equivale alla distanza che intercorre tra la cassa destra e quella sinistra. Sinota inoltre che le casse sono leggermente girate, in modo da trovarsi di fronte all'ascoltatore. Questa è la disposizione ideale, ma se non risulta pratica (o possibile), si suggerisce di rispettarla il più possibile.

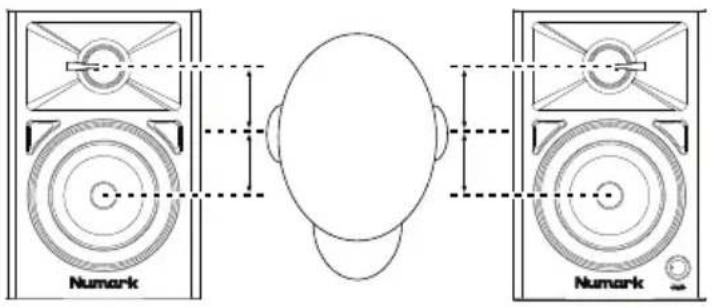

Altezza degli altoparlanti

L'altezza ideale delle casse dell'Elevate 3 è tale per cui la cassa è parallela al terreno e il punto centrale tra woofer e tweeteter si trovava all'altezza dell'orecchio.

Lo schema a destra对我a il posizionamento ideale in altezza delle casse rispetto all'ascoltatore. Va notato che le orecchie dell'ascoltatore si trovano direttamente tra il woofer e il tweeter.

Caratteristiche

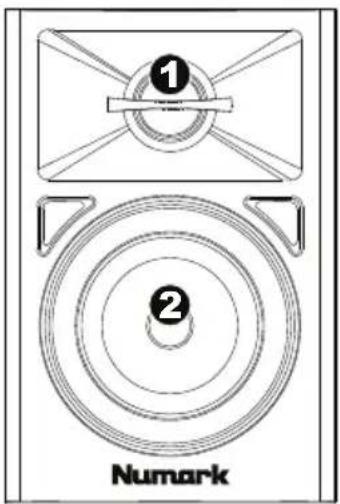

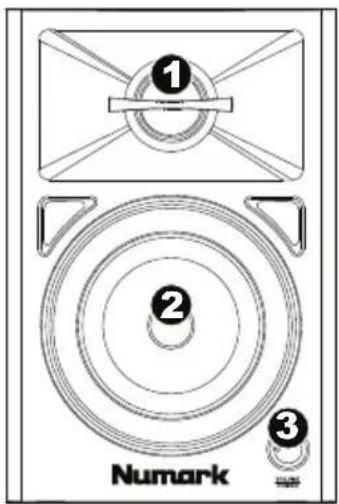

Pannello anteriore

1. Tweeter: Serve per l'uscita delle frequenze alte.
2. Woofer: Serve per l'uscita delle frequenze basse.
3. Vol / alimentazione: Questa manopola serve ad accendere le casse e a regolarne il volume. Per accendere l'apparecchio, girare la manopola. Quando gli altoparlanti si accendono, si sente uno scatto. Un LED si accende a sinistra delle casse. Per lo spegnimento, abbassare del tutto il volume: il LED si spegnerà aindicare che le casse sono spente.

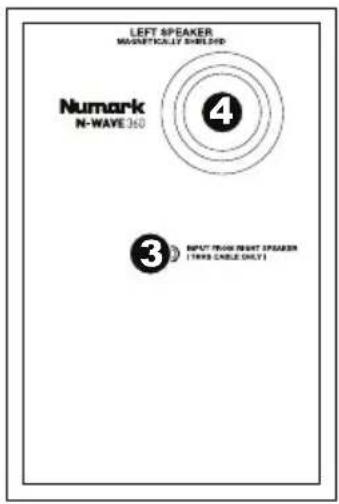

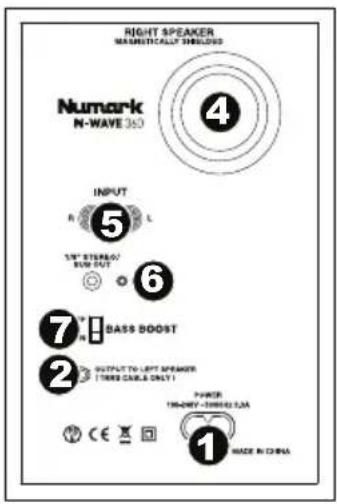

Pannello posteriore

1. Ingresso di alimentazione: servirsi di el cavo di alimentazione (in dotazione) per collegarlo a una presa di alimentazione.

2. Uscita all'altoparlante di sinistra: Questo è il collegamento audio alla cassa sinistra. Serviri del cavo da 3,5 mm (1/8") TRRS in dotazione per collegare la cassa destra a quella sinistra.

3. Ingresso dall'altoparlante di destra: Questo è il collegamento audio alla cassa destra. Serviri del cavo da 3,5 mm (1/8") TRRS in dotazione per collegare la cassa sinistra a quella destra.

4. Porta posteriore: La porta posteriore incrementa i bassi generati dal woofer, augmentando le frequenze basse. Assicurarsi che queste porte non siano ostruite, in quanto ciò influirebbe negativamente sulla risposta dei bassi.

5. Ingrasso (RCA): collegare l'interfaccia audio, il mixer, ecc. a quello ingresso servendosi di un cavo standard RCA.
6. Uscita stereo/sub: Questa è un'uscita audio a gamma completa che può essere collegata a un mixer, ad altoparlanti o ad un dispositivo di registrazione esterno.
7. Bass boost: Questo interrottore a 2 positioni permette di incremente le frequenze dei bassi delle casse.
