BEDIENUNGSANLEITUNG NWave 580 NUMARK

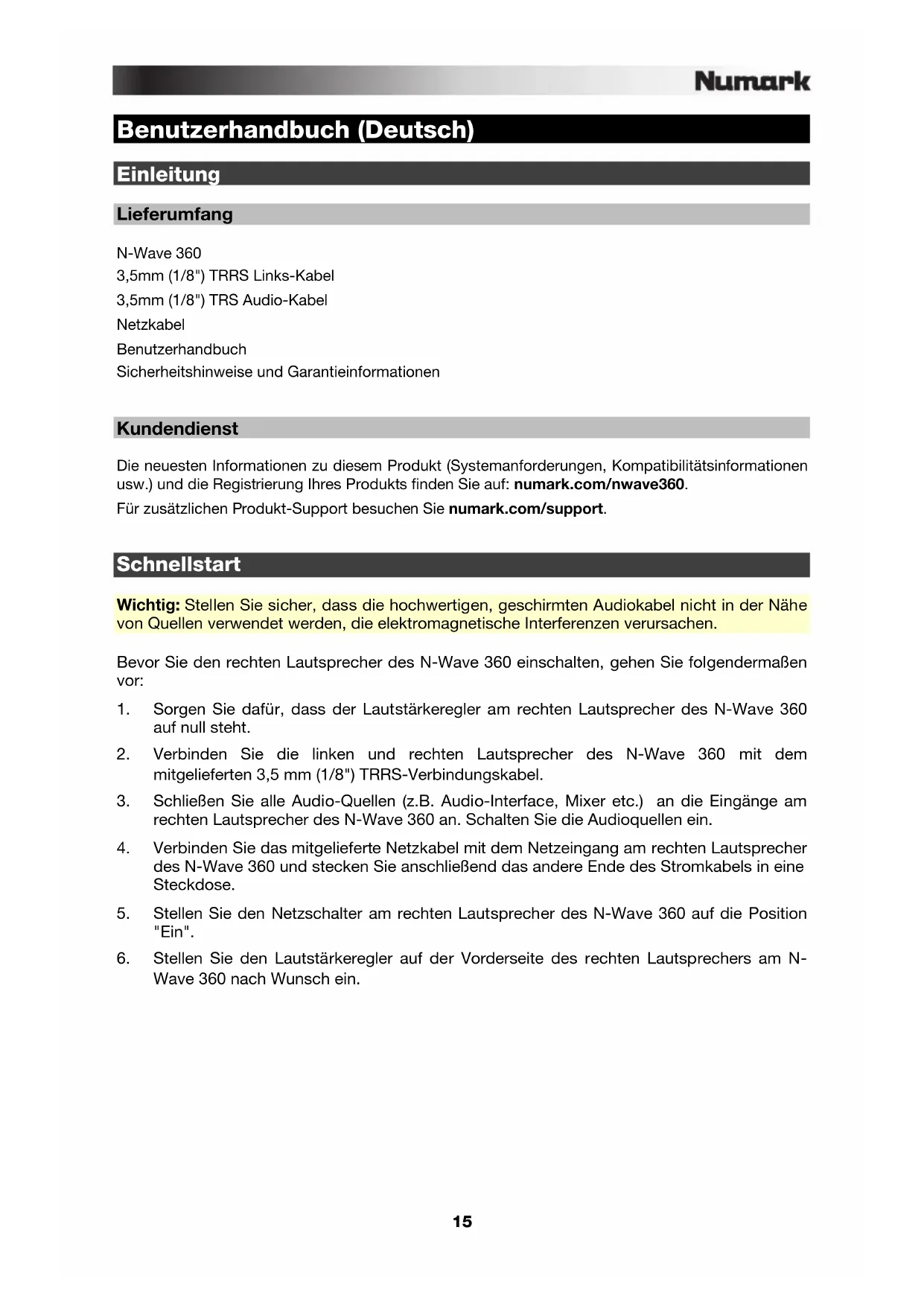

Benutzerhandbuch (Deutsch) Einleitung Lieferumfang N-Wave 360 3,5mm (1/8") TRRS Links-Kabel 3,5mm (1/8") TRS Audio-Kabel Netzkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Die neuesten Informationen zu diesem Produkt (Systemanforderungen, Kompatibilitätsinformationen usw.) und die Registrierung Ihres Produkts finden Sie auf: numark.com/nwave360. Für zusätzlichen Produkt-Support besuchen Sie numark.com/support.

Schnellstart Wichtig: Stellen Sie sicher, dass die hochwertigen, geschirmten Audiokabel nicht in der Nähe von Quellen verwendet werden, die elektromagnetische Interferenzen verursachen. Bevor Sie den rechten Lautsprecher des N-Wave 360 einschalten, gehen Sie folgendermaßen vor:

1. Sorgen Sie dafür, dass der Lautstärkeregler am rechten Lautsprecher des N-Wave 360

2. Verbinden Sie die linken und rechten Lautsprecher des N-Wave 360 mit dem

mitgelieferten 3,5 mm (1/8") TRRS-Verbindungskabel.

3. Schließen Sie alle Audio-Quellen (z.B. Audio-Interface, Mixer etc.) an die Eingänge am

rechten Lautsprecher des N-Wave 360 an. Schalten Sie die Audioquellen ein.

4. Verbinden Sie das mitgelieferte Netzkabel mit dem Netzeingang am rechten Lautsprecher

des N-Wave 360 und stecken Sie anschließend das andere Ende des Stromkabels in eine Steckdose.

5. Stellen Sie den Netzschalter am rechten Lautsprecher des N-Wave 360 auf die Position

6. Stellen Sie den Lautstärkeregler auf der Vorderseite des rechten Lautsprechers am N-

Wave 360 nach Wunsch ein.16

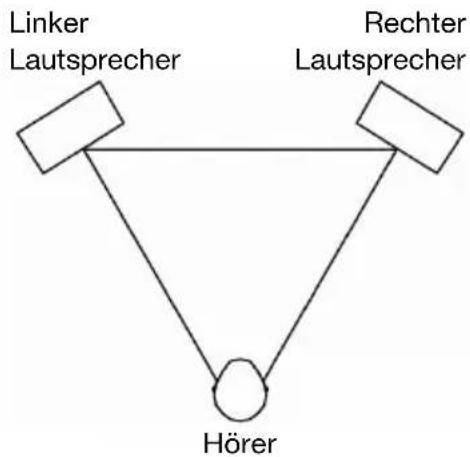

Konfiguration Positionierung der Lautsprecher Die Positionierung der Lautsprecher hat einen großen Einfluss darauf, wie gut sie im Studio klingen. Obwohl Nahfeld-Studiomonitore ohnehin eher darauf ausgelegt sind, eine schlechte Positionierung auszugleichen, sollten Sie möglichst darauf achten, dass die Lautsprecher und Ihr Kopf ein gleichseitiges Dreieck bilden. Mit anderen Worten: Sorgen Sie dafür, dass jeder Lautsprecher jeweils den gleichen Abstand zum anderen Lautsprecher und Ihrem Kopf hat. Sind die Lautsprecher platziert, drehen Sie jeden Lautsprecher leicht, so dass sie zum Hörer zeigen. Sehen Sie sich das Diagramm auf der rechten Seite an. Beachten Sie, dass der Abstand vom Kopf des Hörers zu jedem Lautsprecher so groß wie der Abstand zwischen dem linken und dem rechten Lautsprecher sein soll. Denken Sie auch daran die Lautsprecher leicht zu drehen, so dass sie zum Hörer zeigen. Das wäre die ideale Aufstellung - falls dies praktisch nicht durchführbar ist, versuchen Sie dieser Aufstellung so nahe wie möglich zu kommen.

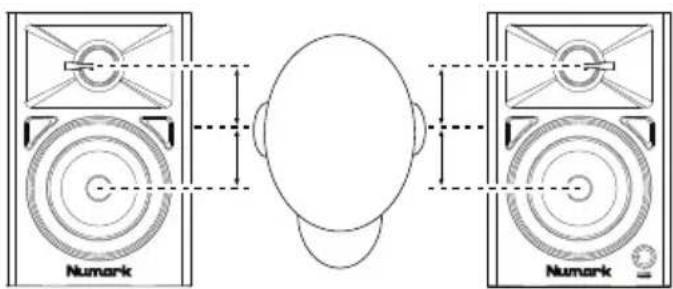

Höhe der Lautsprecher Die Elevate 3 befinden sich in idealer Höhe, wenn die Lautsprecher parallel zum Boden stehen und der Mittelpunkt zwischen Woofer und Hochtöner in Ohrenhöhe ist. Das Diagramm rechts zeigt die ideale Lautsprecherhöhe in Relation zum Hörer. Beachten Sie, dass die Ohren des Hörers unmittelbar zwischen Woofer und Hochtöner sind. Linker Lautsprecher Rechter Lautsprecher Hörer Die Lautsprecher und Hörer sollten sich jeweils in den drei Ecken eines gleichseitigen Dreiecks befinden.17

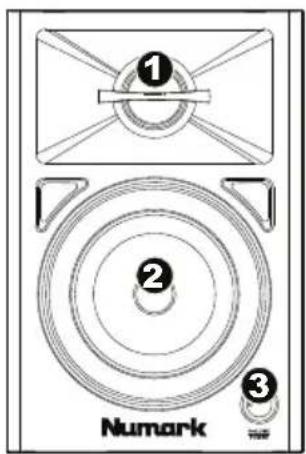

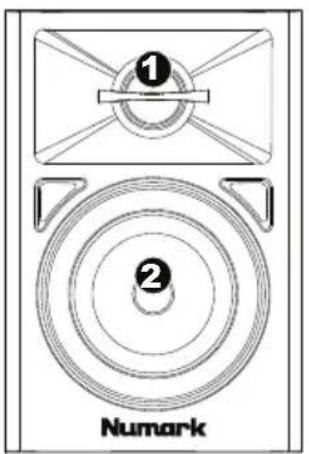

Funktionen Vorderseite

1. Hochtöner: Gibt die hohen Frequenzen aus.

2. Woofer: Gibt die tiefen Frequenzen

aus. 3. Lautstärke / Stromversorgun: Schalten Sie Ihre Lautsprecher mit diesem Knopf ein und passen Sie die Lautstärke an. Drehen Sie einfach am Regler, um die Lautsprecher einzuschalten. Sie hören ein Klicken, wenn die Lautsprecher eingeschaltet sind. Eine LED auf der linken Seite des Lautsprechers wird aufleuchten. Um die Lautsprecher auszuschalten, drehen Sie die Lautstärke einfach ganz herunter; Die LED schaltet sich aus und signalisiert, dass die Lautsprecher ausgeschaltet sind.

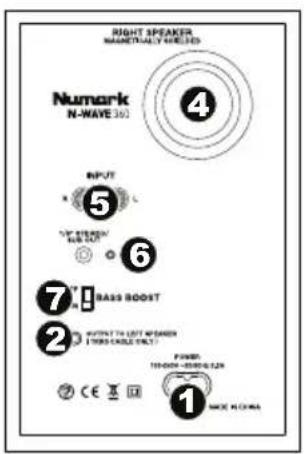

1. Stromversorgung: Verwenden Sie ein

handelsübliches Netzkabel (im Lieferumfang enthalten), um das Gerät mit einer Steckdose zu verbinden. 2. Ausgang für den linken Lautsprecher: Dies ist der Audioanschluss für den linken Lautsprecher. Verwenden Sie das mitgelieferte 3,5 mm (1/8") TRRS-Kabel, um den rechten Lautsprecher mit dem linken Lautsprecher zu verbinden. 3. Eingang von dem rechten Lautsprecher: Dies ist der Audioanschluss für den rechten Lautsprecher. Verwenden Sie das mitgelieferte 3,5 mm (1/8") TRRS-Kabel, um den linken Lautsprecher mit dem rechten Lautsprecher zu verbinden.

4. Rückseitiger Anschluss: Der rückseitige Anschluss erweitert den Bass, der durch den

Subwoofer erzeugt wird und verstärkt die tiefen Frequenzen. Achten Sie darauf, dass diese Anschlüsse nicht blockiert sind, damit die Basswiedergabe nicht beeinträchtigt wird.

5. Eingang: Verbinden Sie Ihr Audio-Interface, Mixer etc. mit diesem Eingang mit einem

handelsüblichen Cinch-Kabel.

6. Stereo-/Sub-Ausgang: Dies ist ein Audio-Ausgang für das gesamte Frequenzspektrum,

an den ein Mixer, Aktivboxen oder ein externes Aufnahmegerät angeschlossen werden kann.

7. Bass Boost: Mit diesem Schalter können Sie die Bassfrequenzen Ihres Lautsprechers
