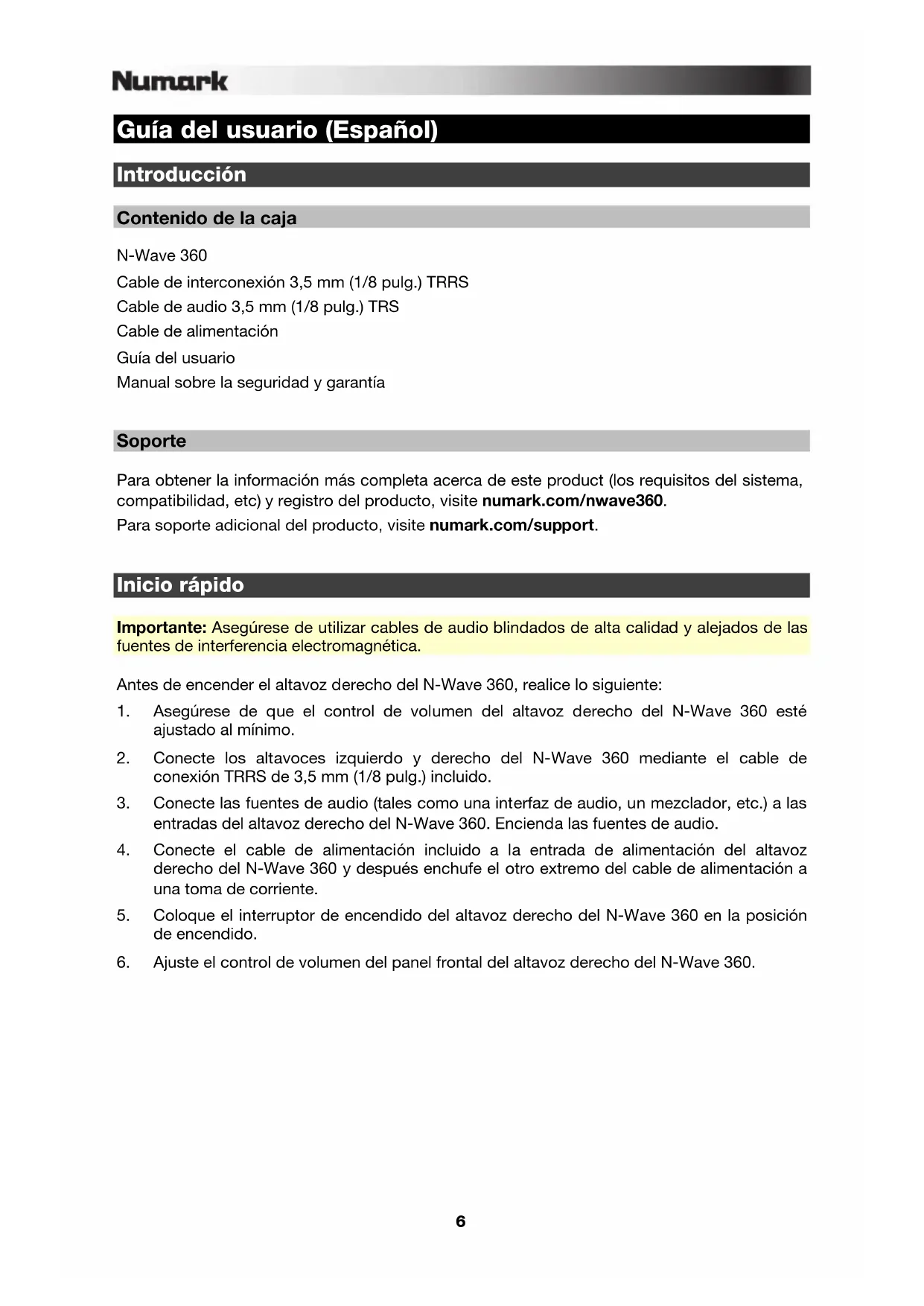

Guía del usuario (Español) Introducción Contenido de la caja N-Wave 360 Cable de interconexión 3,5 mm (1/8 pulg.) TRRS Cable de audio 3,5 mm (1/8 pulg.) TRS Cable de alimentación Guía del usuario Manual sobre la seguridad y garantía

Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite numark.com/nwave360. Para soporte adicional del producto, visite numark.com/support.

Inicio rápido Importante: Asegúrese de utilizar cables de audio blindados de alta calidad y alejados de las fuentes de interferencia electromagnética. Antes de encender el altavoz derecho del N-Wave 360, realice lo siguiente:

1. Asegúrese de que el control de volumen del altavoz derecho del N-Wave 360 esté

2. Conecte los altavoces izquierdo y derecho del N-Wave 360 mediante el cable de

conexión TRRS de 3,5 mm (1/8 pulg.) incluido.

3. Conecte las fuentes de audio (tales como una interfaz de audio, un mezclador, etc.) a las

entradas del altavoz derecho del N-Wave 360. Encienda las fuentes de audio.

4. Conecte el cable de alimentación incluido a la entrada de alimentación del altavoz

derecho del N-Wave 360 y después enchufe el otro extremo del cable de alimentación a una toma de corriente.

5. Coloque el interruptor de encendido del altavoz derecho del N-Wave 360 en la posición

6. Ajuste el control de volumen del panel frontal del altavoz derecho del N-Wave 360.7

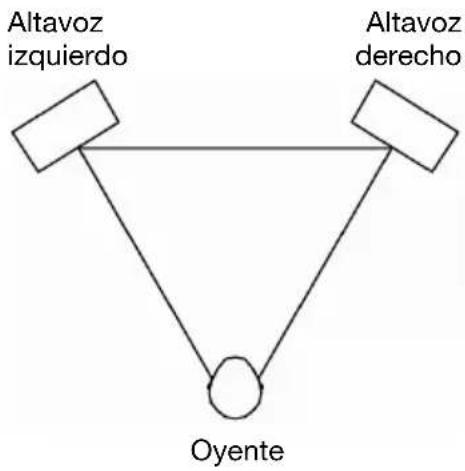

Configuración Colocación de los monitores La ubicación de los altavoces tiene un gran impacto sobre la bondad de la reproducción en el estudio. Si bien los monitores para estudio de campo cercano están diseñados para ser más flexibles en lo referente a la ubicación, debe hacer lo posible para asegurar que formen un triángulo equilátero en relación con su cabeza. En otras palabras, asegúrese de que cada altavoz esté equidistante tanto con respecto a su cabeza como al otro altavoz. Una vez colocado cada altavoz, gírelos ligeramente de modo que los drivers apunten al oyente. Eche un vistazo al diagrama de la derecha. Note que la distancia desde la cabeza del oyente hasta cada altavoz es igual a la distancia entre los altavoces derecho e izquierdo. Observe también que los altavoces están ligeramente girados de modo que los drivers queden mirando hacia el oyente. Esta es una configuración ideal, pero si no es práctico (o posible) hacerla, trate de acercarse a la misma lo más posible.

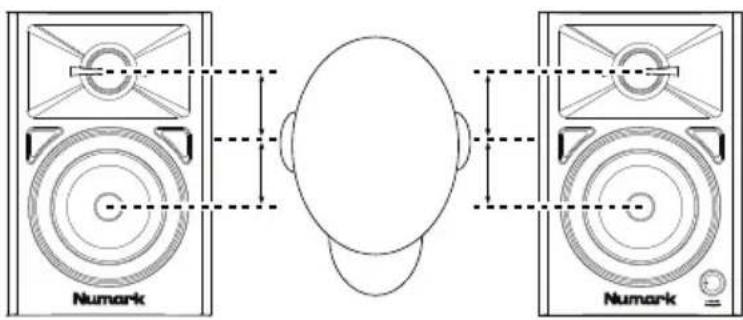

Altura de los monitor La altura ideal del Elevate 3 es tal que el altavoz quede paralelo al piso y que el punto medio entre el woofer y el tweeter esté a la altura del oído. El diagrama de abajo muestra la altura de ubicación ideal de los altavoces en relación al oyente. Observe que los oídos del oyente están directamente entre el woofer y el tweeter

Altavoz izquierdo Altavoz derecho Oyente Los altavoces y el oyente deben estar en las tres esquinas de un triángulo equilátero.8

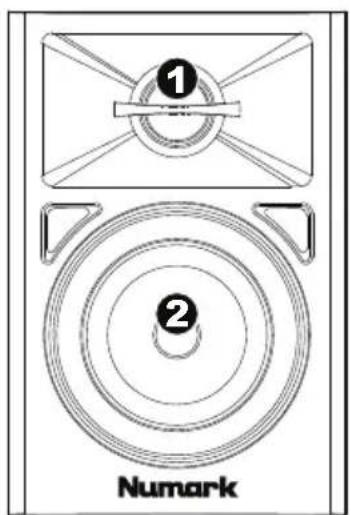

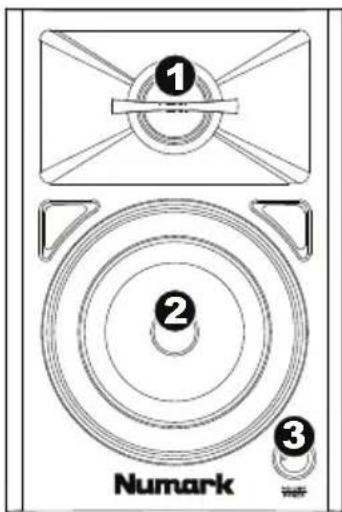

1. Tweeter: Emite las frecuencias

2. Woofer: Emite las frecuencias

bajas. 3. Volumen/encendido: Esta perilla se utiliza para encender y ajustar el volumen de los altavoces. Para encenderlos, simplemente gire la perilla. Sentirá un clic cuando los altavoces se enciendan. Se encenderá un LED en el costado izquierdo del altavoz. Para apagarlos, simplemente reduzca el volumen hasta el tope: el LED se apagará para hacerle saber que los altavoces están apagados.

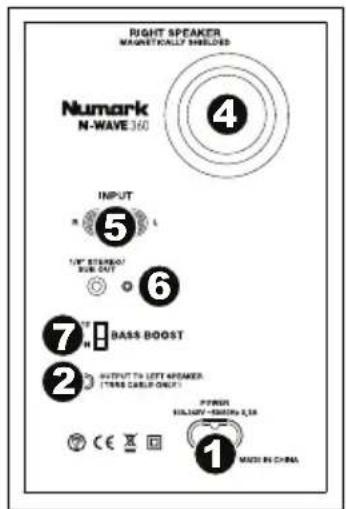

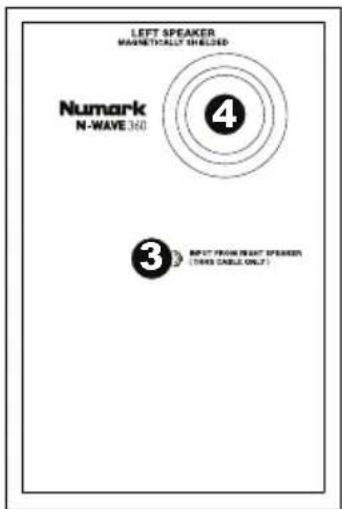

Panel trasero 1. Entrada de alimentación: Utilice el cable de alimentación incluido para conectar esta entrada a una toma de corriente. 2. Salida para el altavoz izquierdo: Conexión de audio al altavoz izquierdo. Use el cable de 3,5 mm (1/8 pulg.) TRRS incluido para conectar al altavoz derecho al izquierdo. 3. Entrada para el altavoz izquierdo: Conexión de audio al altavoz derecho. Use el cable de 3,5 mm (1/8 pulg.) TRRS incluido para conectar al altavoz izquierdo al derecho.

4. Orificio trasero: El orificio trasero potencia los graves generados por el woofer,

reforzando las frecuencias bajas. Asegúrese de que el orificio no quede obstruido, puesto que se afectará perjudicialmente a la respuesta en graves.

5. Entrada (RCA): Conecte su interfaz de audio, mezclador, etc. a cualquiera de esta

entrada, mediante un cable RCA estándar.

6. Salida estéreo/sub: Es una salida de audio de gama completa que se puede conectar a

un mezclador, altavoces alimentados o un sistema de grabación interno.

7. Refuerzo de graves: Este conmutador de 2 posiciones permite reforzar las frecuencias

bajas de los altavoces.
