MANUAL DE USUARIO Mixtrack Platinum FX NUMARK

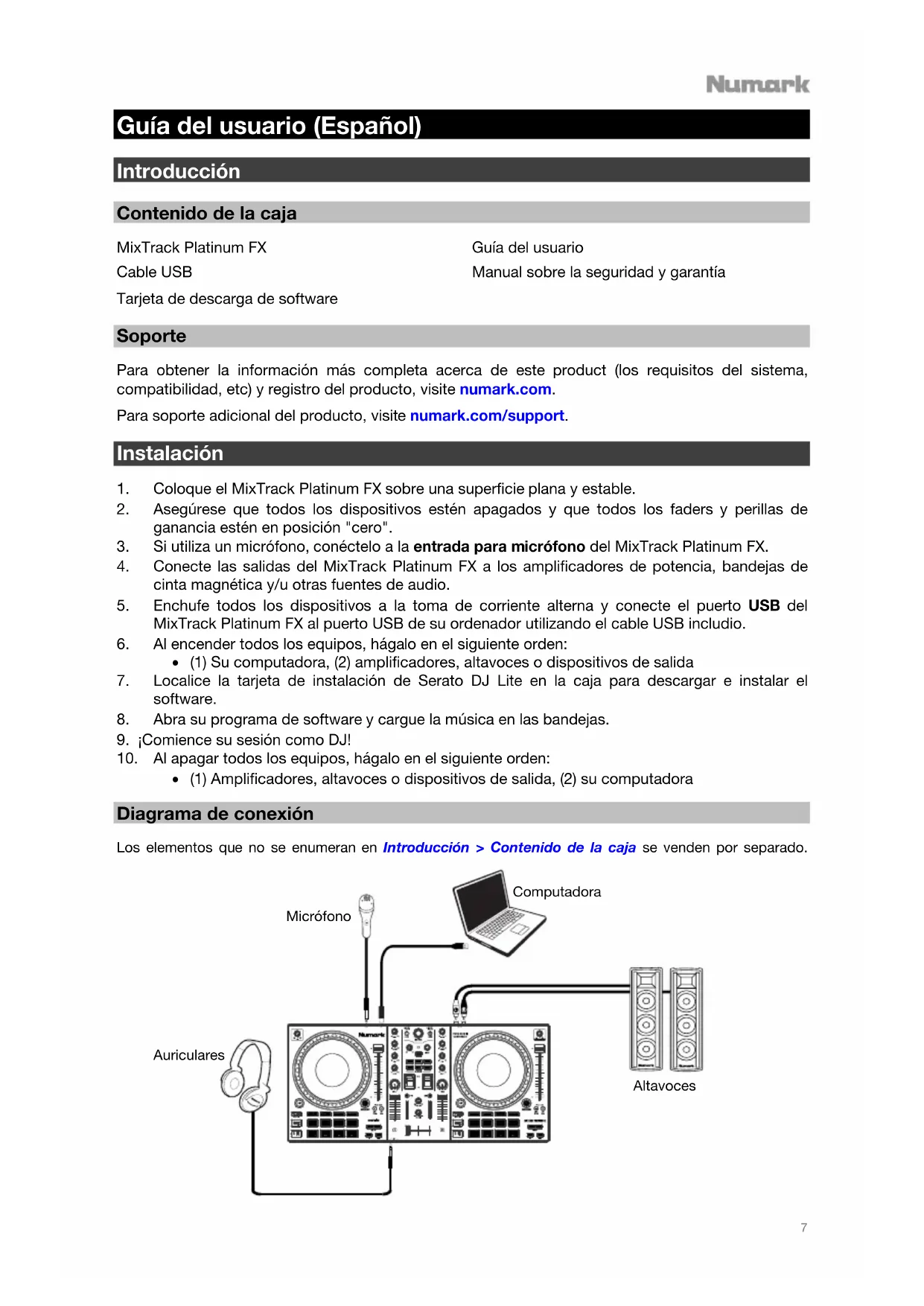

Guía del usuario (Español)

Introducción

Contenido de la caja

MixTrack Platinum FX

Guía del usuario

Cable USB

Manual sobre la seguridad y garantía

Tarjeta de descarga de software

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite numark.com.

Para soporte adicional del producto, visite numark.com/support.

Instalación

1. Coloque el MixTrack Platinum FX sobre una superficie plana y estable.
2. Asegúrese que todos los dispositivos estén apagados y que todos los faders y perillas de ganancia estén en posición "cero".
3. Si utiliza un micrófono, conéctelo a la entrada para micrófono del MixTrack Platinum FX.
4. Conecte las salidas del MixTrack Platinum FX a los amplificadores de potencia, bandejas de cinta magnética y/u otras fuentes de audio.

5. Enchufe todos los dispositivos a la toma de corriente alterna y conecte el puerto USB del MixTrack Platinum FX al puerto USB de su ordenador utilizando el cable USB includio.

6. Al encender todos los equipos, hágalo en el siguiente orden:

• (1) Su computadora, (2) amplificadores, altavoces o dispositivos de salida

1. Localice la tarjeta de instalación de Serato DJ Lite en la caja para descargar e instalar el software.

2. Abra su programa de software y cargue la música en las bandejas.

3. ¡Comience su sesión como DJ!

4. Al apagar todos los equipos, hágalo en el siguiente orden:

• (1) Amplificadores, altavoces o dispositivos de salida, (2) su computadora

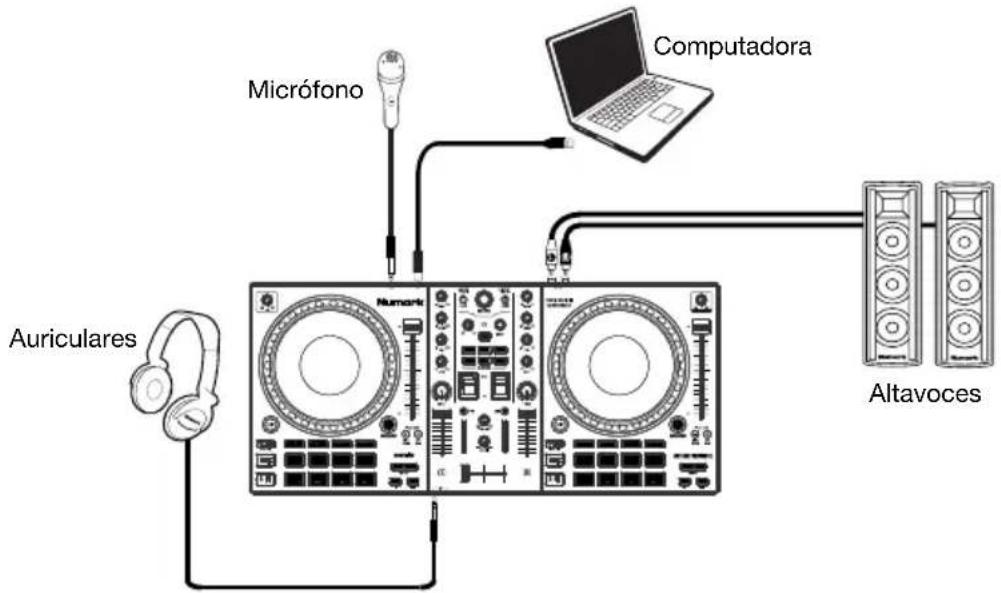

Diagrama de conexión

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Características

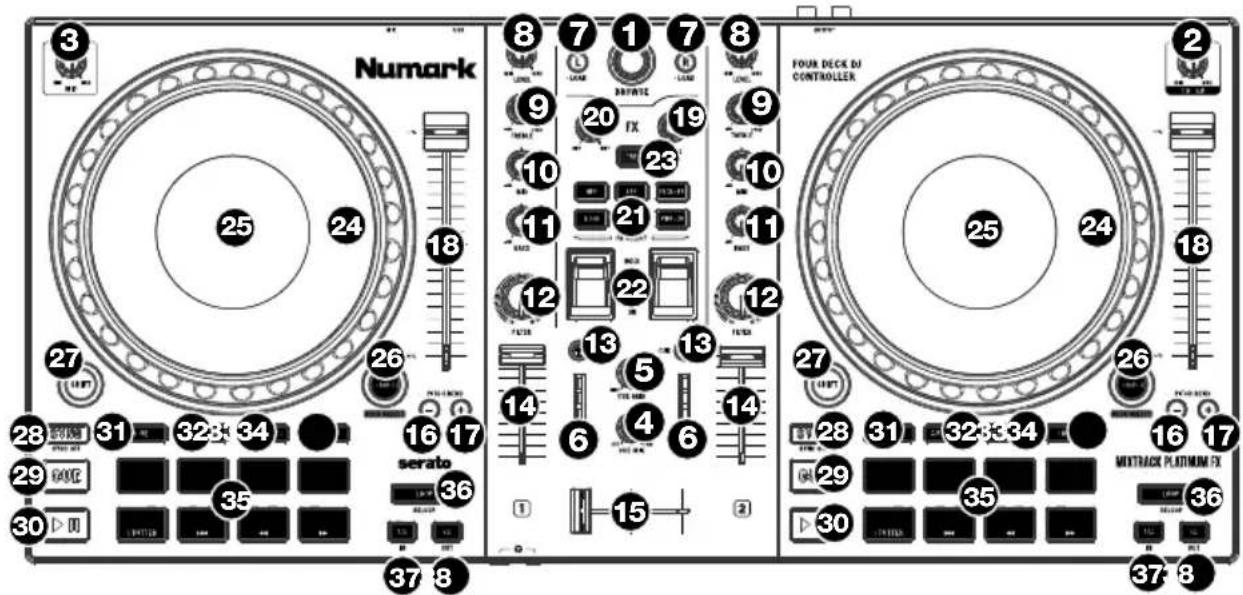

Panel superior

Numark 25 24 18 27 26 26 28 31 32 34 29 35 30 > 10 31 16 17 serato 36 37 8 8 7 1 7 8 L LAM BROWE FX 20 19 9 23 10 21 11 12 22 12 13 5 13 14 6 4 6 15 24 FOUR DECK DJ CONTROLLER 2 18 26 27 28 31 32 34 29 35 30 > 10 31 > 17 MOUTRACK PLANTUM FX 36 37 8

1. Perilla de navegación: Gire la perilla para recorrer las carpetas y las pistas. Cuando seleccione una carpeta, pulse la perilla para entrar a la misma.
   Mantenga presionada la tecla Shift y gire la perilla para desplazarse rápidamente por las pistas y carpetas.
2. Ganancia maestra: Ajusta el volume maestro en el software.
   Nota: Este control no afecta el volumen del micrófono el cual se suma a la salida final de la ganancia maestra hacia la salida maestra. Use la perilla mic gain (ganancia del micrófono) para controlar el volumen del micrófono.
3. Mic Gain: Ajusta el nivel para la entrada del micrófono.
4. Mezcla de cue: Permite ajustar la salida de audio a los auriculares, mezclando la salida para cue y la salida de mezcla maestra.
5. Ganancia de cue: Permite ajustar el volumen del cue por los auriculares.
6. LED de salida maestro: Muestra el nivel de audio que sale por la salida maestra.
7. Cargar: Pulse uno de estos botones mientras está seleccionada una pista para asignarla a la bandeja 1 o 2, respectivamente. Presione dos veces rápidamente un botón Cargar para asignar la misma pista en ambas cubiertas.
8. Nivel: Ajusta el nivel de audio previo al fader y al ecualizador del canal correspondiente en el software.
9. Ecualización de agudos: Permite controlar las frecuencias de agudos de los canales individuales.
10. Ecualización de medios: Permite controlar las frecuencias de la gama media de los canales individuales.
11. Ecualización de graves: Permite controlar las frecuencias de graves de los canales individuales.
12. Filtro: Esta perilla permite ajustar el valor del filtro. Girándola a izquierda y derecha se produce un filtro pasa-bajos y un filtro pasa-altos, respectivamente.
13. Cue/PFL: Se utiliza para enviar el audio pre-fader al canal de cue para monitoreo con los auriculares.
14. Fader de canal: Permite ajustar el volumen de los canales individuales en el software.

15. Crossfader: Permite controlar la combinación entre las dos bandejas.

16. Reducción del pitch: Mantenga pulsado este control para reducir momentáneamente la velocidad de la pista.

Mantenga presionada la tecla Shift y este botón para ajustar el rango de tono.

1. Aumento del pitch: Mantenga pulsado este control para aumentar momentáneamente la velocidad de la pista.

Mantenga presionada la tecla Shift y este botón para activar Keylock.

1. Fader de pitch: Controla la velocidad de la música. Al moverlo hacia el "+" se acelera la música y al moverlo hacia el "-" se reduce su velocidad.

2. Multiplicador de beats: Se utiliza para aumentar y disminuir la velocidad del ciclo del efecto en beats. Cuando se usa un efecto basado en el tiempo, con esta perilla se ajusta su división de tiempo.

3. Perilla FX Wet/Dry: Gire esta perilla para ajustar la mezcla "con efectos" / "sin efectos".

4. Software FX: presione uno de estos botones para seleccionar un efecto de software.

5. HPF (filtro de paso alto)

6. LPF (filtro de paso bajo)
7. Flanger
8. Eco
9. Reverberación

10. Phaser

11. Activar / Desactivar FX (efectos): Mueva el interruptor conmutador hacia arriba para trabar (bloquear) los FX en la posición de activación. Mueva el interruptor conmutador hacia abajo para activar los FX momentáneamente. Cuando el interruptor se encuentre en la posición intermedia, los FX estarán apagados.

12. Tap BPM (Ajuste de BPM): Púlselo 4 veces o más para introducir manualmente el nuevo BPM. El software ignorará los BPM de la pista y seguirá el tempo que usted introdujo manualmente.

Presione Shift y este botón para restablecer el tempo a los BPM predeterminados de la pista.

1. Plato/rueda de avance por pasos: Esta rueda de avance por pasos capacitiva y sensible al tacto controla el audio cuando se toca y se mueve la rueda. Cuando el botón Scratch no está activo, use la rueda para variar el pitch de la pista. Cuando el botón Scratch está activo, use la rueda para capturar y mover el audio, "rayando" la pista como lo haría con un disco de vinilo. También puede tomar la rueda externa insensible al tacto para variar el pitch de la pista.

Presione Shift y mueva la rueda para buscar rápidamente el audio.

1. Pantalla: Use esta pantalla para ver la información relacionada con la pista actual. Consulte Características > Pantalla para más información.

2. Scratch: presione este botón para activar la función scratch de la rueda de selección.

Mantenga presionada la tecla Shift y presione este botón para seleccionar qué capa del software está controlada por esa cubierta de hardware. La cubierta 1 puede controlar la capa 1 o 3; La cubierta 2 puede controlar la capa 2 o 4.

1. Shift (Función secundaria): Permite disparar varios comandos de control cuando se pulsan primero junto con otros botones.

2. Sync (Sincronización): Pulse este botón para hacer coincidir automáticamente el tempo de la bandeja correspondiente con el tempo de la bandeja opuesta. Pulse Shift y pulse este botón para desactivar el sincronismo.

3. Cue (control de transporte): Se utiliza para establecer y recuperar el punto de cue principal en la pista actual. Mantenga pulsado el botón Cue para reproducir temporalmente el punto de cue. La pista se reproduce mientras el botón se mantiene pulsado y retorna al punto de cue cuando se suelta.

Pulse Shift + Cue para regresar el cabezal de reproducción al comienzo de la pista.

1. Reproducir/Pausa: Se utiliza para iniciar y suspender la reproducción.

Numark

1. Cue: con este modo de almohadilla, cada almohadilla asigna un punto de hot cue o devuelve la pista a ese punto de hot cue. Cuando un pad está apagado, puede asignar un punto de hot cue presionándolo en el punto deseado de su pista.
2. Auto Loop: con este modo Pad, cada pad se dispara y un bucle automático de diferente duración. Consulte Funcionamiento > Modos de pad para actuación en vivo más información.
3. Cortes del fader: Con este modo de pad, los 4 pads superiores para actuaciones en vivo se utilizan para disparar efectos de transformación para los cortes al hacer "scratching" (rayar). Consulte Funcionamiento > Modos de pad para actuación en vivo más información.
4. Muestra: con este modo Pad, cada pad dispara una muestra en el software. Consulte Funcionamiento > Modos de pad para actuación en vivo más información.
5. Pads para actuación en vivo: La fila superior de pads se utiliza para disparar puntos de bucle o muestras en función del ajuste Pad Mode (Modo de pad). Consulte Funcionamiento > Modos de pad para actuación en vivo para más información.

La fila inferior de pads se utiliza para disparar efectos de tartamudeo, pista anterior y búsqueda hacia atrás y hacia adelante.

• Tartamudeo: Repite o hace tartamudear a la muestra cuando el pad se toca repetidamente.
  • Pista anterior: Regresa a la pista anterior.
• Búsqueda hacia atrás: Recorre la pista actual hacia atrás.
• Búsqueda hacia adelante: Recorre la pista actual hacia adelante.

• Bucle activado / desactivado: presione para activar / desactivar el bucle automático. Mantenga presionada la tecla Shift y presione este botón para activar una reloop.

• Bucle 1/2: presione este botón cuando haya un bucle activo para disminuir el tamaño del bucle a la mitad. Mantenga presionada la tecla Shift y presione este botón para establecer el punto de entrada del bucle.

• Bucle x2: presione este botón cuando haya un bucle activo para duplicar el tamaño del bucle. Mantenga presionada la tecla Shift y presione este botón para establecer el punto de salida de bucle.

Panel frontal

1. Salida para auriculares: Conecte auriculares a estos conectores hembra de 6.35 mm (1/4 pulg.) y 3.5 mm (1/8 pulg.) para monitorear la señal. El volumen de los auriculares se controla con la perilla cue gain.

Panel trasero

1. Salida maestra (RCA): Use cables RCA estándar para conectar esta salida a un sistema de altavoces o amplificador.
2. USB: Permite enviar datos MIDI USB para controlar diversos parámetros del software.
3. Entrada micrófono: Conecte un micrófono dinámico a las entrada de 6,35 mm (1/4 pulg.).

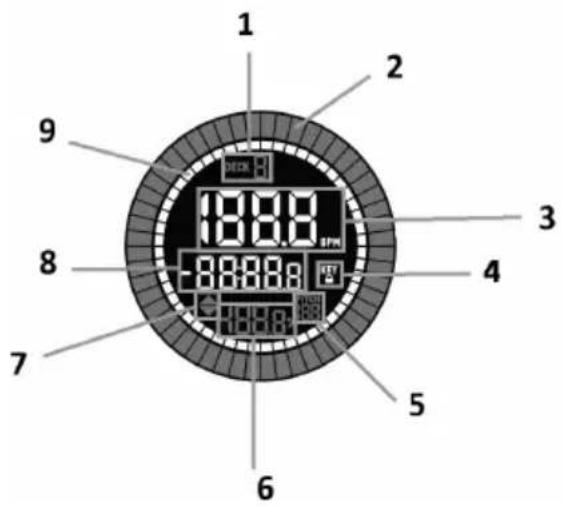

1. Bandeja activa: Indica la bandeja actualmente activa.

2. Posición del plato: Muestra la posición actual de la pista.

3. BPM: Muestra los BPM actuales de la pista actual.

4. Bloqueo de tonalidad: Este icono se enciende cuando el bloqueo de tonalidad se encuentra activado para la bandeja actual.

5. Rango de tono: muestra el rango de tono actual.

6. Pitch: muestra el tono actual de la pista.

7. Ajuste de tono (pitch): Indica la dirección en la cual mover el fader de tono para hacer coincidir los BPM de la pista actual con la pista en la bandeja opuesta.

8. Tiempo: Muestra el tiempo de reproducción transcurrido o el tiempo restante en la pista.

9. Tiempo restante (círculo blanco interno): proporciona una referencia visual del tiempo restante en la canción seleccionada. Cuando la canción esté casi terminada, estos segmentos parpadearán para dar una advertencia.

1 2 3 4 5 6 7 8 9 18:08 SPN

Funcionamiento

Modos de pads para actuación en vivo

Los pads de la fila superior tienen funciones diferentes que dependen del modo en que se encuentran: Cue, modo de loop automático, Cortes de fader, y modo de muestras. Para seleccionar un modo, presione uno de los botones del modo Pad y presione uno de los botones superiores para activar una función específica.

Modo Cue: presione el botón marcado Cue y presione un botón iluminado de los 4 botones superiores para devolver una pista al punto Hot Cue asignado. Presione un pad apagado de los 4 pads superiores para asignar un punto de hot cue en el punto deseado de su pista.

Modo de loop automático: Pulse el pad rotulado Auto Loop para asignar los 4 pads superiores a las funciones enumeradas a continuación:

• Auto 1: Permite establecer e iniciar la reproducción de un loop automático de 1 beat. Pulse Shift + Auto 1 (Función secundaria + Auto 1) para establecer e iniciar la reproducción de un bucle con regreso de 1/16 beats.
• Auto 2: Permite establecer e iniciar la reproducción de un loop automático de 2 beats. Pulse Shift + Auto 2 (Función secundaria + Auto 2) para establecer e iniciar la reproducción de un bucle con regreso de 1/8 beats.
• Auto 4: Permite establecer e iniciar la reproducción de un loop automático de 4 beats. Pulse Shift + Auto 4 (Función secundaria + Auto 4) para establecer e iniciar la reproducción de un bucle con regreso de 1/4 beats.
• Auto 8: Permite establecer e iniciar la reproducción de un loop automático de 8 beats. Pulse Shift + Auto 8 (Función secundaria + Auto 8) para establecer e iniciar la reproducción de un bucle con regreso de 1/2 beats.

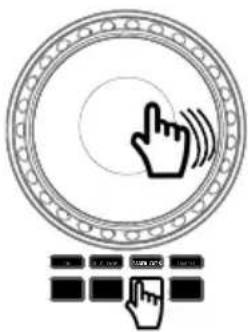

Cortes del fader: Los pads silencian y anulan el silenciamiento de la señal de audio de la bandeja de una forma que emula los movimientos del crossfader hacia esa bandeja.

Modo de muestras: Presione el pad marcado Sampler para asignar los 4 pads superiores para reproducir una muestra. Presione Shift y uno de los cuatro pads superiores para detener la reproducción o cargar una muestra si la ranura está vacía.
