MODE D'EMPLOI NWave 580 NUMARK

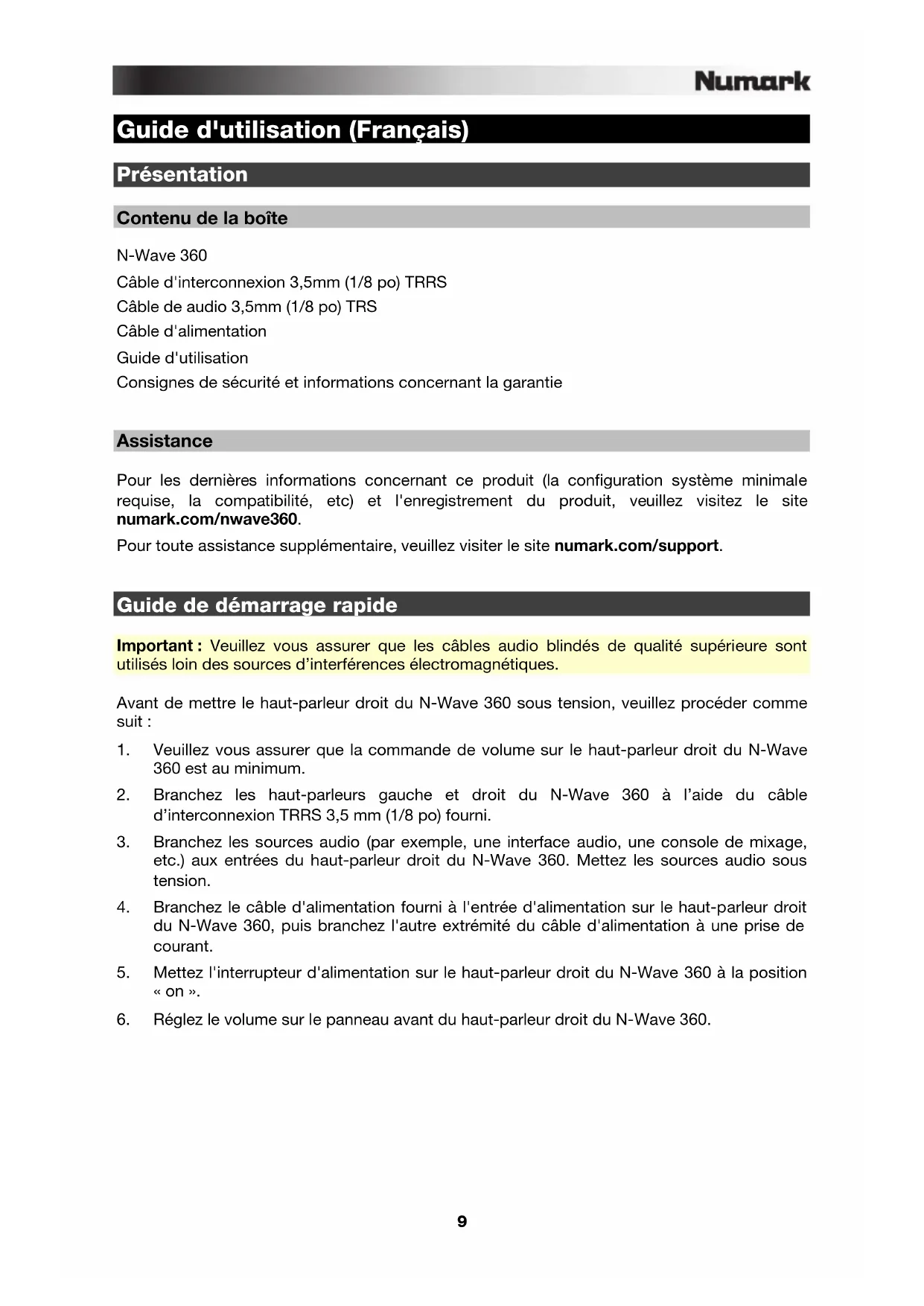

Guide d'utilisation (Français) Présentation Contenu de la boîte N-Wave 360 Câble d'interconnexion 3,5mm (1/8 po) TRRS Câble de audio 3,5mm (1/8 po) TRS Câble d'alimentation Guide d'utilisation Consignes de sécurité et informations concernant la garantie

Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site numark.com/nwave360. Pour toute assistance supplémentaire, veuillez visiter le site numark.com/support.

Guide de démarrage rapide Important : Veuillez vous assurer que les câbles audio blindés de qualité supérieure sont utilisés loin des sources d’interférences électromagnétiques. Avant de mettre le haut-parleur droit du N-Wave 360 sous tension, veuillez procéder comme suit :

1. Veuillez vous assurer que la commande de volume sur le haut-parleur droit du N-Wave

2. Branchez les haut-parleurs gauche et droit du N-Wave 360 à l’aide du câble

d’interconnexion TRRS 3,5 mm (1/8 po) fourni.

3. Branchez les sources audio (par exemple, une interface audio, une console de mixage,

etc.) aux entrées du haut-parleur droit du N-Wave 360. Mettez les sources audio sous tension.

4. Branchez le câble d'alimentation fourni à l'entrée d'alimentation sur le haut-parleur droit

du N-Wave 360, puis branchez l'autre extrémité du câble d'alimentation à une prise de courant.

5. Mettez l'interrupteur d'alimentation sur le haut-parleur droit du N-Wave 360 à la position

6. Réglez le volume sur le panneau avant du haut-parleur droit du N-Wave 360.10

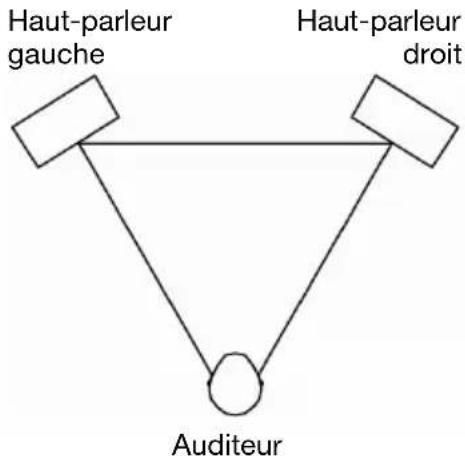

Configuration Positionnement des haut-parleurs Le placement de vos haut-parleurs aura un impact énorme sur leur performance dans votre studio. Bien que les haut-parleurs de proximité sont conçus pour être plus compatissants lorsqu'il s'agit de placement, il est tout de même préférable de vous assurer qu'ils forment un triangle équilatéral par rapport à votre tête. En d'autres termes, assurez-vous que les haut-parleurs sont à la même distance de votre tête ainsi que de l'un et l'autre. Une fois que chaque haut-parleur a été positionné, pivotez-les légèrement afin que les transducteurs des haut-parleurs soient pointés vers l'auditeur. Regardez le diagramme de droite. Veuillez remarquer que la distance entre la tête de l'auditeur et chaque haut-parleur est la même que la distance entre les haut-parleurs gauche et droit. Remarquez également que les haut-parleurs sont tournés légèrement afin que les transducteurs fassent face à l'auditeur. Il s'agit d'une installation idéale, mais s'il n'est pas pratique (ou possible) de le faire, essayez de vous rapprocher de cette configuration le plus possible.

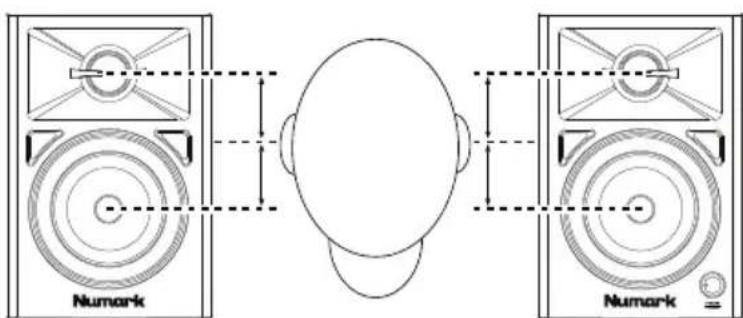

Hauteur des haut-parleurs Pour être à la hauteur idéale, le Elevate 3 doit être parallèle au sol et le milieu entre le haut-parleur d'extrêmes graves et le haut- parleur des aigus doit être à la hauteur des oreilles. Le diagramme à droite montre la hauteur de placement idéale des haut-parleurs par rapport à l'auditeur. Veuillez remarquer que les oreilles de l'auditeur sont directement entre le haut-parleur d'extrêmes graves et le haut- parleur des aigus. Haut-parleur gauche Haut-parleur droit Auditeur Les haut-parleurs et l'auditeur doivent former un triangle ayant des côtés de mêmes longueurs.11

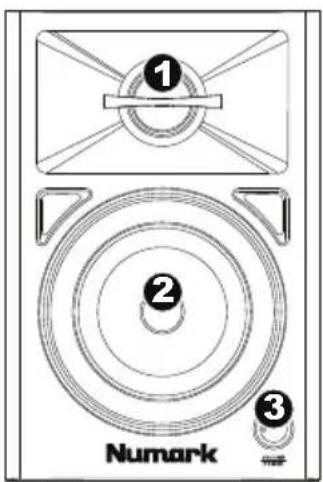

Caractéristiques Panneau avant

1. Haut-parleur d'aigus : Ce haut-

parleur permet d'assurer la réponse en hautes fréquences.

2. Haut-parleur d'extrêmes graves :

Ce haut-parleur permet d'assurer la réponse en basses fréquences.

3. Vol/Power : Ce bouton permet de

mettre les haut-parleurs sous et hors tension et de régler leur volume. Tournez simplement le bouton pour mettre sous tension.Vous sentirez un clic lorsque les haut-parleurs seront sous tension. La DEL sur le côté gauche du haut-parleur passera au vert. Pour mettre hors tension, tournez simplement le volume complètement; la DEL s'éteindra afin de vous indiquer que les haut-parleurs sont hors tension.

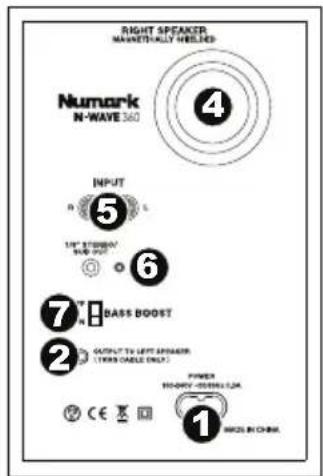

1. Entrée d'alimentation : Branchez

le câble d'alimentation inclus à une prise d'alimentation secteur.

2. Port arrière : Le port arrière

améliore les basses générées par le haut-parleur d'extrêmes graves, augmentant les basses fréquences. Assurez-vous que ces ports ne sont pas obstrués, car cela nuira à la réponse en basse.

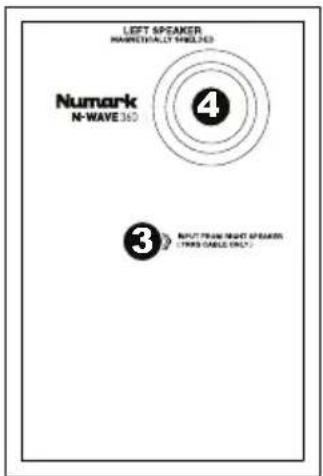

3. Sortie haut-parleur gauche :

Cette entrée permet de brancher le haut-parleur gauche. Utilisez le câble 3,5 mm (1/8 po) TRRS inclus pour brancher le haut-parleur gauche à celui de droite.

4. Entrée haut-parleur droit : Cette entrée permet de brancher le haut-parleur droit.

Utilisez le câble 3,5 mm (1/8 po) TRRS inclus pour brancher le haut-parleur droit à celui de gauche.

5. Entrée (RCA) : Branchez une interface audio, console de mixage, ou autres source audio

à cette entrée, utilisez un câble RCA standard

6. Sortie stéréo/sub : Ceci est une sortie qui permet d'acheminer un signal audio à gamme

étendue qui peut être branché à une console de mixage, des haut-parleurs amplifiés ou à un dispositif d'enregistrement externe.

7. Bass boost : Ce sélecteur à 2 positions permet d'augmenter les basses fréquences des
