BEDIENUNGSANLEITUNG M1 ACTIVE 520 NUMARK

INHALT DER VERPACKUNG

• DIESE KURZBEDIENUNGSANLEITUNG

• WICHTIGE SICHERHEITSHINWEISE

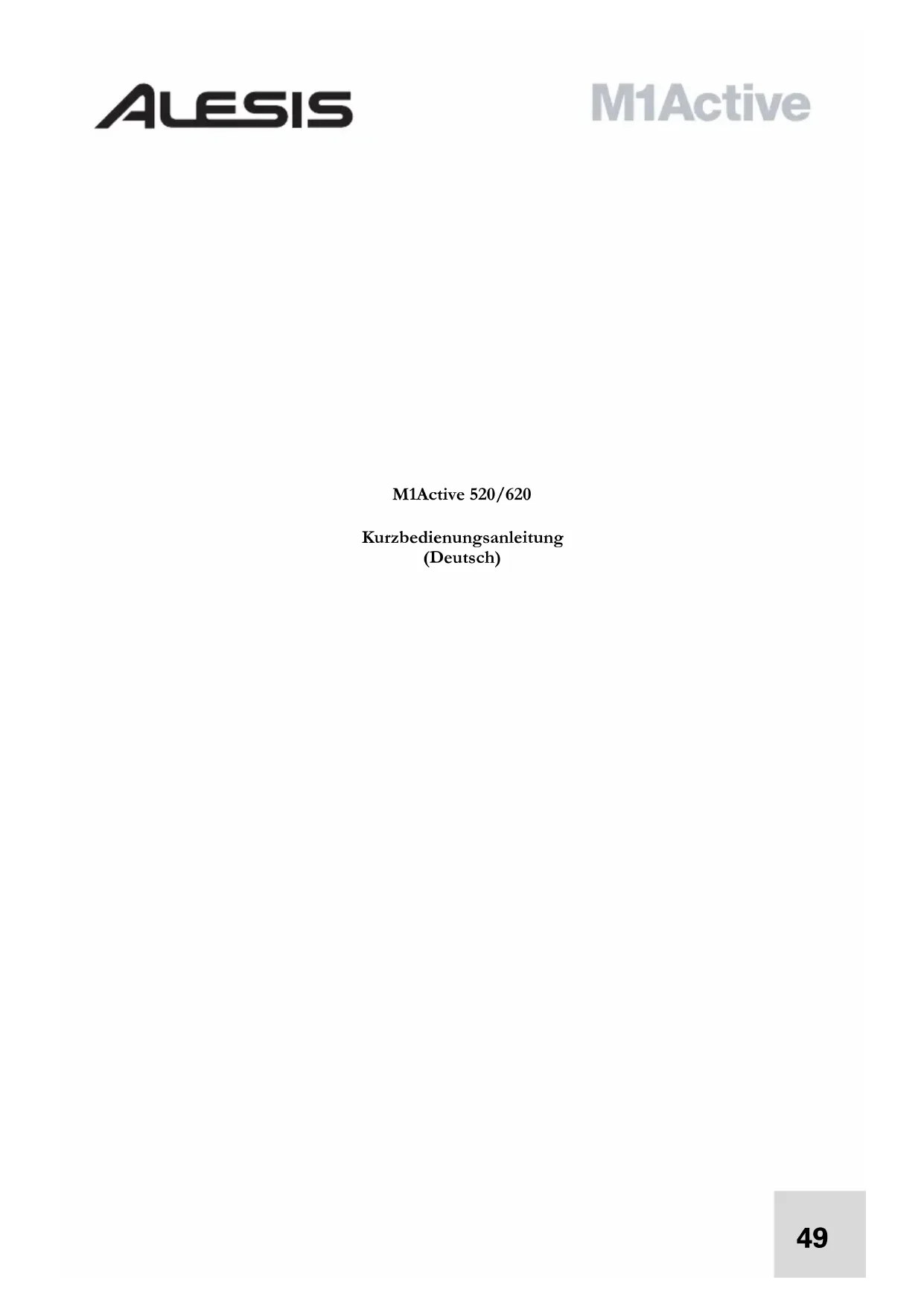

M1Active 520/620 Kurzbedienungsanleitung (Deutsch)50 Einführung Für Ihre Entscheidung zu den Alesis M1Active 520/620 Studio Monitoren möchten wir uns bei Ihnen bedanken. Alesis kann auf eine lange Tradition beim Design professioneller Studio Monitore zurückblicken. Mit der M1Active 520/620 Serie bauen wir auf unser Wissen aus der Vergangenheit auf. Unsere M1Active Lautsprecherserie (mit den M1Active 520 und den größeren M1Active 620) wurden von Anfang mit dem Ziel, einen perfekten Studio Monitor zu entwickeln, konzipiert. Das Bi-Amp Design (zwei getrennte Endstufen für Höhen und Bässe), die aktive Frequenzweiche und eine sorgfältige, aufeinander abgestimmte Kombination der Bass/Hochtonlautsprecher gewährleisten einen akkurate und unverfälschte Wiedergabe Ihrer Musik. Diese Monitore sind wie “Klangmikroskope,” die jede Nuance Ihres Klangs hörbar machen und Sie bei Mixen eines perfekten Sounds unterstützen. Auch wenn wir uns bemühen, uns bei dieser Bedienungsanleitung so kurz wie möglich zu halten, lesen Sie diese bitte aufmerksam durch. Nur so können Sie erfahren, wie Sie das Maximum aus Ihren M1Active Monitoren herausholen können. Wir hoffen, dass Sie mit Ihren neuen M1Active 520/620 auf Jahre hinaus erfolgreich arbeiten werden.

Mit freundlichen Grüßen, Die Mitarbeiter von Alesis51 Eigenschaften Die M1Active 520 Monitore besitzen folgende Eigenschaften:

• 75-Watt Bi-Amp Design mit aktiver Frequenzweiche

• 5” Tieftonlautsprecher für kraftvolle Bässe und ausgewogene Mitten

• ¾” Seidenhochtöner geben hohe Frequenzen detailreich und ohne ermüdende Überbetonung weich wieder

• Netzschalter/Clip Anzeige an der oberen Vorderseite

• Akustische Wellenführung ermöglicht akkurate Abbildung und minimale Schallablenkung

• Rückseitiger Port zur Tiefbasswiedergabe und Lautstärkenerhöhung

• Acoustic Space Schalter ermöglicht die Positionierung der Monitore an jedem Ort

• Magnetische Abschirmung zur Positionierung der Monitore neben TV und Computer Bildschirmen

• 3 EQ Schalter passen die Monitore den räumlichen Gegebenheiten an

• XLR- und symmetrischer 6,3mm Klinkeneingang

Die M1Active 620 Monitore besitzen folgende Eigenschaften:

• 100-Watt Bi-Amp Design mit aktiver Frequenzweiche

• 6,5” Tieftonlautsprecher für kraftvolle Bässe und ausgewogene Mitten

• 1” Seidenhochtöner geben hohe Frequenzen detailreich und ohne ermüdende Überbetonung weich wieder

• Netzschalter/Clip Anzeige an der oberen Vorderseite

• Akustische Wellenführung ermöglicht akkurate Abbildung und minimale Schallablenkung

• Rückseitiger Port zur Tiefbasswiedergabe und Lautstärkenerhöhung

• 1” dünne Schallblende eliminiert Resonanzen an den Lautsprechern

• Acoustic Space Schalter ermöglicht die Positionierung der Monitore an jedem Ort

• Magnetische Abschirmung zur Positionierung der Monitore neben TV und Computer Bildschirmen

• 3 EQ Schalter passen die Monitore den räumlichen Gegebenheiten an

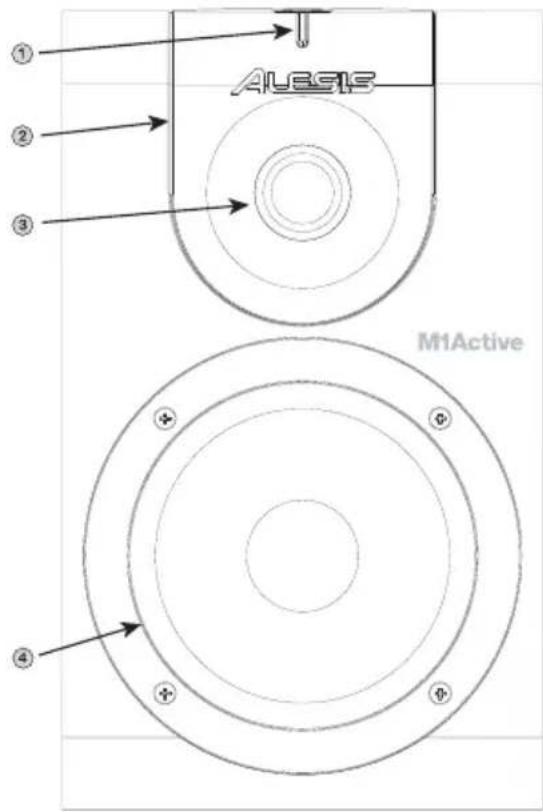

• XLR- und symmetrischer 6,3mm Klinkeneingänge52 Produkt registrieren Bitte besuchen Sie unsere Webseite http://www.alesis.de und registrieren Sie Ihre M1Active 520/620 Monitore. Durch Ihre Registrierung können wir Sie über Produktneuheiten informieren. Auf Wunsch kann Ihnen Alesis auch Wissenswertes über andere, für Sie interessante Produkte, zusenden. Ihre Registrierung ist auch für uns hilfreich. Wenn Sie uns mitteilen, welche Musikinstrumente Sie verwenden und welche Sie sich schon immer gewünscht haben, ermöglichen Sie es uns, mit noch besseren Produkten zukünftig aufzuwarten.53 Vorderseite

1. Power Schalter/Clip Anzeige – Die

Anzeige leuchtet blau, wenn die M1Active 520/620 eingeschaltet sind (der Netzschalter befindet sich auf der Oberseite der Lautsprecher) und wird rot, wenn die Eingänge der Lautsprecher übersteuern.

2. Akustische Wellenführung – Außer,

dass sie den Monitoren ein verdammt cooles Aussehen gibt, verteilt die markante silberne akustische Wellenführung die hohen Frequenzen des Tweeters gleichmäßig über den gesamten Abhörbereich.

3. Tweeter – Unser Seidenhochtöner gibt

alle Frequenzen oberhalb von 3 kHz wieder. Er wurde sorgsam für ein perfektes Zusammenspiel mit dem Basslautsprecher ausgewählt und gibt einen kristallklaren Klang detailreich und ohne ermüdende Überbetonung weich wieder.

4. Woofer – Das sehr leichte, aber dennoch sehr steife Material für unseren

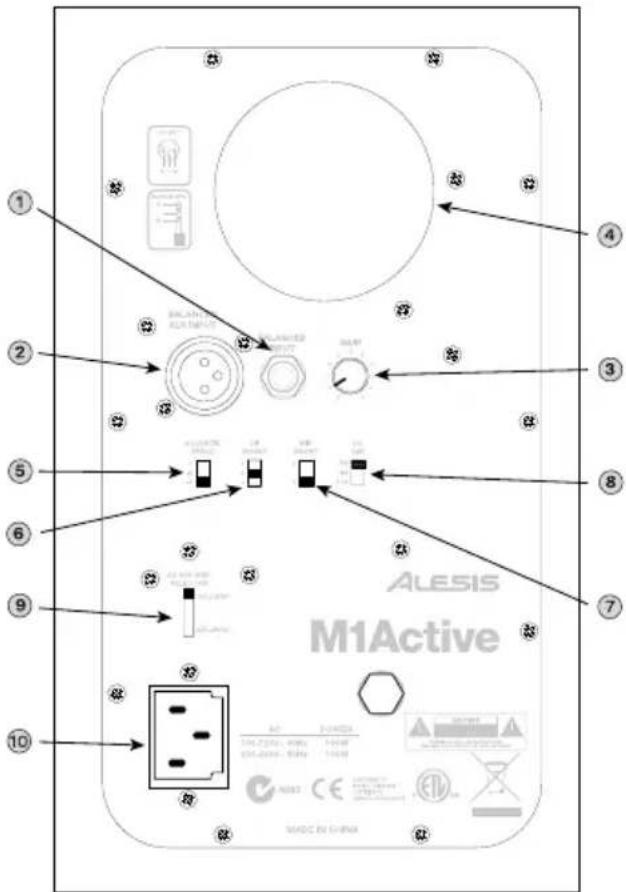

Basslautsprecher ermöglicht es den M1Active 520/620, einen kraftvollen Bass und einen soliden Mittenbereich auch bei hohen Lautstärken ohne Verzerrungen wiederzugeben.54 Rückseite

1. Klinkeneingang – Dieser 6,3mm

Klinkeneingang arbeitet mit symmetrisch- oder unsymmetrisch- verschalteten Kabeln von Ihrem Mixer, Computer oder anderen Geräten, die einen Linepegel abgeben, zusammen. Wir empfehlen die Verwendung symmetrischer Kabel mit Stereoklinkenstecker (oder XLR), da diese eine bessere Leistung und niedrigere Rauschpegel (speziell bei langen Kabeln) gewährleisten.

2. XLR Eingang – Dieser Eingang

dient dem Anschluss eines XRL- Kabels.

3. Gain – Mit Hilfe dieses Reglers

bestimmen Sie den Eingangskanalpegel des Monitors, um eine ausreichende Abhörlautstärke einzustellen.

4. Rear Port – Der hintere

Bassreflexausgang (“Rear Port” genannt) betont den vom Woofer generierten Bass, um den Schallpegel tiefer Frequenzen zu erhöhen. Passen Sie auf, dass dieser Ausgang nicht verdeckt wird, da er entscheidend für die Basswiedergabe ist.

5. Acoustic Space Schalter – Dieser Schalter gleicht

den Klang aus, wenn der Monitor in der Nähe von Wänden oder Ecken platziert wurde. Beachten Sie dazu den Abschnitt “Funktionen des Acoustic Space Schalters.”

6. Hi Boost – Mit diesem Schalter können Sie die hohen Frequenzen des

Monitors auf Ihren Abhörraum abstimmen. Mehr Informationen dazu finden Sie im Abschnitt “Einstellungen des Hi-Boost Schalter.”

Wir haben sowohl XLR- als auch Klinkeneingänge in die Monitore integriert, verwenden Sie bitte nur einen Eingang, um das Übersteuern der Eingänge zu vermeiden.55

7. Mid Boost – Dieser Schalter (2 Positionen) aktiviert eine Anhebung um 2.5 dB

im Mittenbereich bei 1,8kHz. Dadurch kommt es zustande, dass Soundsignal direkter nach vorn “geschoben” wird. Manche Toningenieure bevorzugen dies, wenn die Lautsprecher weiter als ein paar Zentimeter entfernt von der Abhörposition aufgestellt sind. Wir empfehlen Ihnen, die möglichen Einstellungen “+” (verstärkter Mittenbereich) oder “0” (normal) bei ein paar Abmischungen zu probieren und dann diejenige auszuwählen, die Ihnen beim Mixen den Sound am besten abbildet.

8. Lo – Dieser Hochpassfilter lässt Sie den Punkt bestimmen, an dem der Monitor

die tiefen Frequenzen ausblendet. Viele Subwoofers schneiden Frequenzen über 80Hz ab. Wenn Sie also Ihre M1 Active 520/620 ins Zusammenspiel mit einem Subwoofer bringen möchten, wählen Sie die Einstellung “80.” Ohne Subwoofer ist es besser, die niedrigste Einstellung zu wählen, damit die M1Active 520/620 den möglichen Frequenzbereich insgesamt abdecken. Wenn Sie andererseits hören möchten, wie Ihr Mix auf kleineren Lautsprechern Klingt (wie bei TV oder Radio Lautsprechern), wählen Sie die 80Hz oder 100Hz Einstellung (schalten Sie dabei den Subwoofer aus, falls vorhanden). Nun klingt Ihr Mix wie aus kleinen Lautsprechern mit verminderter Basswiedergabe.

9. Spannungswahlschalter – Hiermit wählen Sie Eingangsspannung für Ihren

Monitor aus. Anwender aus den USA sollten den Schalter auf “100-120V” stellen. Wenn die Monitore in Großbritannien und in Europa eingesetzt werden, muss der Schalter auf “220-240V” stehen.

10. Netzanschluss – Verwenden Sie ein IEC Netzkabel zum Anschluss des

Monitors an das Stromnetz. Achten Sie darauf, dass der Spannungswahlschalter (Siehe Punkt #9) richtig eingestellt wurde.56 Einstellungen des Acoustic Space Schalters Die Basswiedergabe eines Monitors ist entscheidend davon abhängig, wie groß der Abstand zur dahinter liegenden Wand ist. Sie werden bemerken, dass der Bass stärker wird, je näher der Monitor an der Wand oder in einer Ecke steht. Die Ursache dafür liegt darin, dass sich tiefe Frequenzen in alle Richtungen gleichzeitig ausbreiten und von den Wänden in Ihren Abhörraum reflektiert werden. Dabei vermischt sich der reflektierte Klang mit dem direkten Sound aus den Monitoren und es kommt zu einer Anhebung der Basslautstärke. Da wir wissen, dass die meisten Heim- und Projektstudios nicht gerade die idealen Bedingungen aufweisen, haben wir den Acoustic Space Schalter integriert, der Ihnen hilft, den Sound der M1 Active 520/620 auf Ihre Abhörumgebung zu optimieren. Wenn Ihre Lautsprecher weiter als 1 Meter von der Wand entfernt stehen, lassen Sie den Schalter in der ursprünglichen “0” Einstellung, um den Bass normal auszugeben. Stehen die Lautsprecher näher an der Wand, wählen Sie die “2” Einstellung. Mit dieser Einstellung kompensieren Sie den verstärkten Bass, der durch die näher dahinter liegende Wand zustande kommt. Wenn Sie die Monitore in einer Ecke platzieren möchten, stellen Sie den Schalter auf “4,” um die Auswirkungen der Reflexionen beider Wände auf den Bass zu mildern. Anders als tiefe Frequenzen, werden Mitten und Höhen direkter und nach vorn abgegeben. Deshalb beeinflusst der Acoustic Space Schalter nur tiefe Frequenzen—es wird keine Kompensation höherer Frequenzen in der nähe von Wänden benötigt.57 Funktionen des Hi-Boost Schalters Dieser Schalter aktiviert ein 2dB Kuhschwanzfilter ab 3 kHz, der Frequenzen verstärkt, wenn der Schalter auf “+” steht und Frequenzen absenkt, wenn der Schalter die Einstellung “-” hat. Bei der Schalterstellung “0” wird das Filter umgangen (Bypass). Wenn Ihre Abhörumgebung sehr viele Oberflächen besitzt, die akustische Reflektionen abgeben und dadurch den Sound zu “hell” oder zu aggressiv erscheinen lassen, können Sie die dafür verantwortlichen Frequenzen durch die Verminderung der hohen Frequenzanteile zähmen. Im Gegensatz dazu können Sie in einem schalltoten, mit vielen klangabsorbierenden Materialien ausgestatteten Raum den Pegel hoher Frequenzen verstärken. Sollten Sie sich über die Beschaffenheit Ihres Anhörraums nicht im Klaren sein, belassen Sie den Schalter erst einmal in der “0” Stellung. Mixen Sie ein paar Songs und spielen Sie diese in verschiedenen Umgebungen ab (z.B. Ihrem Wohnzimmer, Ihrem Auto, auf einer großen PA, usw.) Ihre Mixe können Sie dann in eine der drei folgenden Kategorien einordnen: 1.) Zu hell: Bemerken Sie bei Ihrem Mix zu viele Höhen und klingt der Sound zu aggressiv, setzen Sie den Hi-Boost auf “+,” da Ihr Abhörraum akustisch “tot” ist und zu viele Höhen verschluckt. 2.) Zu matt: Wenn Ihrem Mix durchgehend die hohen Frequenzen Fehlen und er zu dumpf klingt, reflektiert Ihr Abhörraum zu viele Höhen: Sie sollten dann den Hi Boost Schalter “-” stellen. 3.) Genau richtig! Wenn Ihr Mix gut klingt, belassen Sie den Schalter auf der “0” Position, da Ihr Abhörraum ausgewogen klingt und Sie keine Bearbeitung der hohen Frequenzpegel benötigen.58 Aufstellung der Monitore Die Platzierung Ihrer Monitore hat einen großen Einfluss auf die Leistungsfähigkeit Ihrer Abhöranlage in Ihrem Studio. Auch wenn beim Design von Nahfeldmonitoren (wie den M1 Active 520/620) darauf geachtet wird, dass sie an fast jedem Ort aufgestellt werden können, sollten Sie ein Augenmerk darauf legen, dass mit Ihrem Kopf und den Monitoren als Eckpunkte ein gleichschenkliges Dreieck entsteht. Anders ausgedrückt: Achten Sie darauf, dass jede Box den gleichen Abstand vom Anderen Monitor und von Ihrem Kopf hat. Wenn die Monitore platziert wurden, drehen Sie sie leicht ein, so dass Sie direkt angestrahlt werden. Sehen Sie sich die untere Abbildung an. Wie Sie erkennen, ist der Abstand jedes Monitors zum Kopf des Toningenieurs die gleiche, wie zwischen den einzelnen Lautsprechern. Beachten Sie auch, dass die Monitore leicht eingedreht sind, so dass der Hörer die Membrane direkt sehen kann. Wenn bei Ihnen dieses ideale Setup nicht möglich ist, versuchen Sie dieser Aufstellung so nah wie es geht zu kommen. Prime Listening Position The speakers and listener should be at the three corners of a triangle having equal length sides Die Monitore und der Hörer sollten die Eckpunkte eines gleichschenkligen Dreiecks mit exakt identischer Kantenlänge sein. Beste Abhörposition59 Lautsprecherhöhe: Für die ideale Lautsprecherhöhe sollten sich die M1Active 520/620 Monitore sich parallel zum Boden befinden. Der Mittelpunkt zwischen Bass- und Hochtonlautsprecher sollte sich auf Ohrhöhe befinden. Die untere Abbildung zeigt die ideale Positionshöhe der Monitore in Relation zum Hörer. Beachten Sie, dass sich die Ohren des Hörers genau zwischen Woofer und Tweeter befinden.

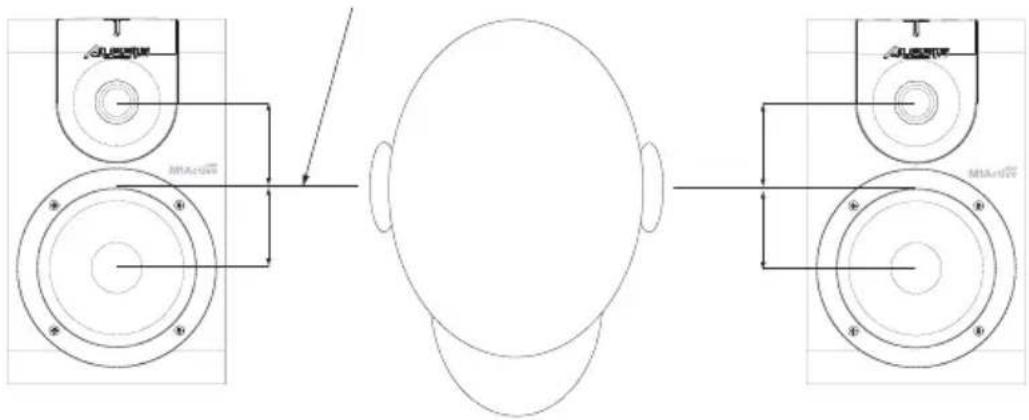

Verwenden Sie nach Möglichkeit Monitorständer und stellen Sie die Monitore nicht auf den Tisch oder die Meterbridge (wenn Sie einen Mixer benutzen). So erhalten Sie eine genaue Abbildung, da der Monitor von Ihrem Tisch entkoppelt steht, was sich in weniger Reflektionen vom Tisch (oder vom Mixer) äußert. Der Sound gelangt dann direkt an Ihre Ohren. Mittelpunkt zwischen Tiefton-/Hochtonlautsprecher60 Varianten der Lautsprecherausrichtung: Die M1Active 520/620 wurden so konzipiert, dass Sie bei der Ausrichtung (also, ob der Monitor steht oder liegt) den maximalen Spielraum haben. Für das Optimum stellen Sie die Monitore aufrecht hin. Falls das für Sie nicht praktikabel ist, legen Sie die Lautsprecher seitlich, achten aber darauf, dass die Hochtonlautsprecher innen und damit näher am Hörer liegen. Somit erhalten Sie die bestmögliche Soundabbildung in dieser Aufstellungsvariante. Vermeiden Sie es dringlichst, die Hochtöner auf der Außenseite zu platzieren, da durch den vergrößerten Abstand zwischen den Hochtonlautsprechern ein Loch in der Mitte der Abbildung entstehen kann.

Akzeptable Ausrichtung

Schlechte Ausrichtung

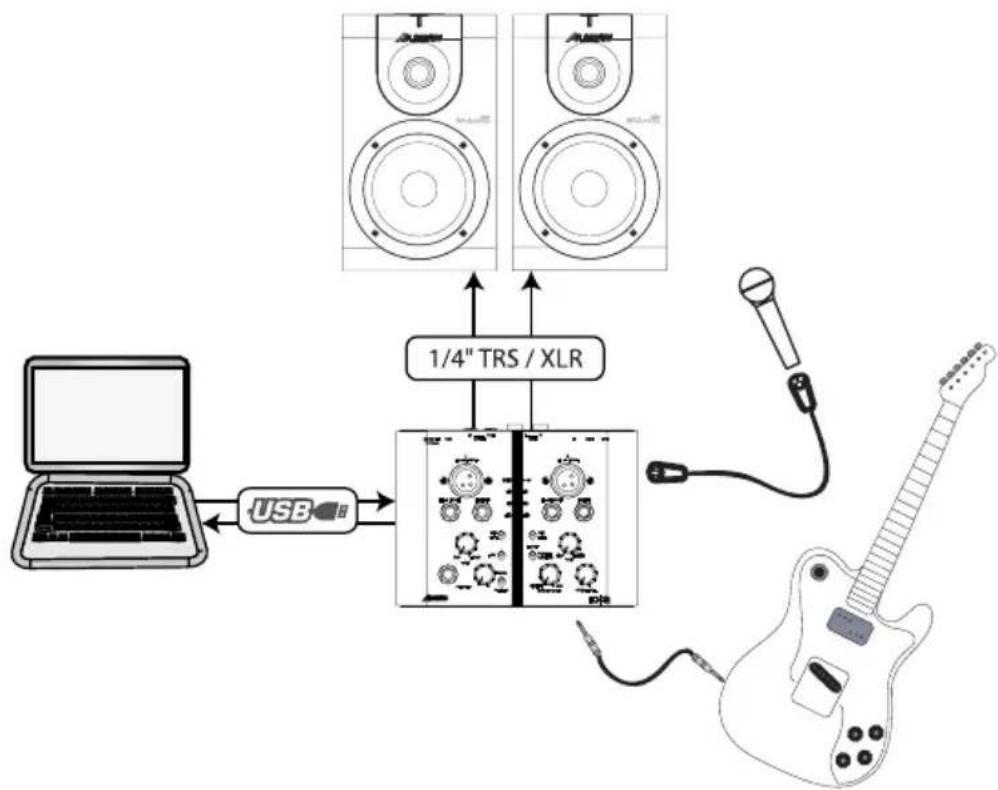

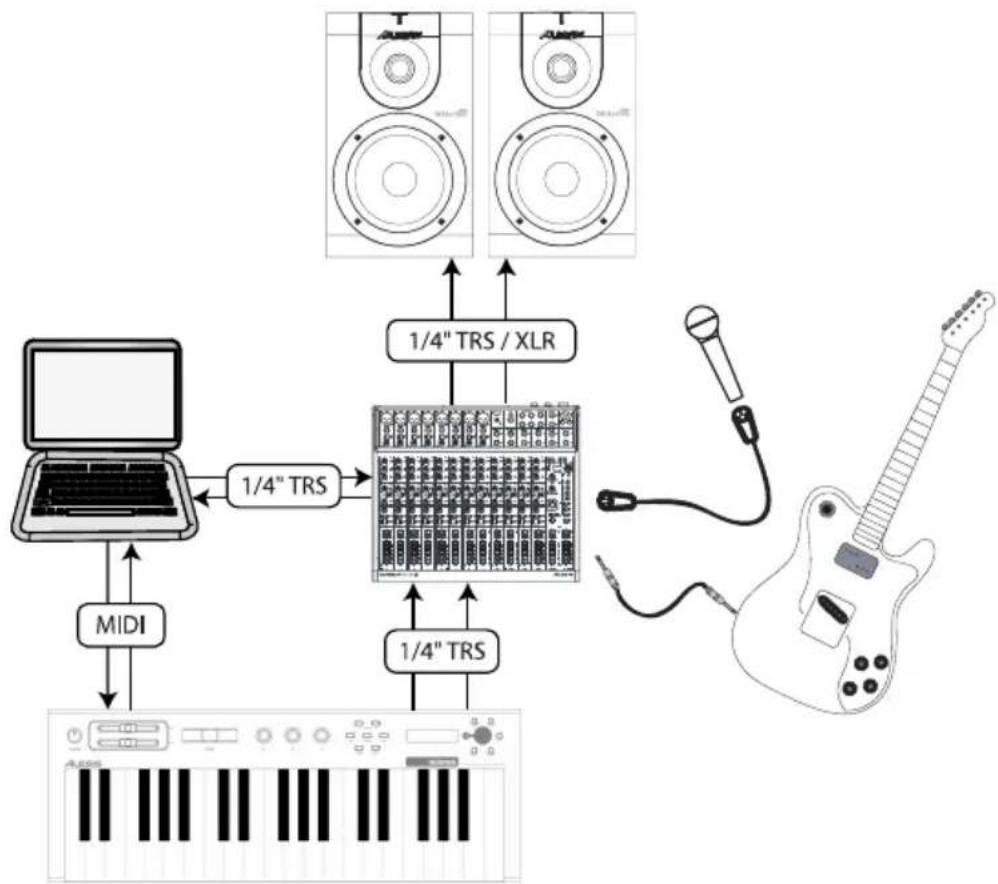

Hochtöner außen )61 Anschlussübersicht Die folgenden zwei Abbildungen zeigen Ihnen, wie Sie Ihre M1Active Monitore in Ihr Studio integrieren können. Falls Sie einen Mixer in Ihrem Studio verwenden, haben Sie Ihr Setup möglicherweise ähnlich gestaltet. Alle Audiokanäle werden durch den Mixer zu den M1Active Monitoren geführt. Wenn Sie den Ausgang Ihres Mixers aufnehmen möchten, verwenden Sie die Ausgangssignale Ihres Mixers, um sie zum Computer zu senden (wie in der unteren Konfiguration). Die M1Active besitzen für maximale Flexibilität sowohl XLR als auch 6,3mm Klinkenanschlüsse, vergessen Sie jedoch nicht, nur einen dieser Eingänge zu verwenden.62 Da Sie vielleicht portables Recording Setup ohne Mixer einsetzen, verwenden Sie bestimmt ein USB oder Firewire Interface. Die untere Abbildung zeigt auf, wie solch eine portable Konfiguration aussehen könnte. Das Interface ist am Computer über USB angeschlossen und sendet das Audiosignal über die 6,3mm Klinken- oder XLR Kabel zu den Monitoren. Wie Sie sich erinnern, können die M1Active, auch wenn wir eine symmetrische Verkabelung auf Grund der besseren Audioqualität empfehlen, mit symmetrischen und unsymmetrischen Signalen betrieben werden.

Beachten Sie, dass die M1Active 520/620 “aktive” Lautsprecher mit eingebauten Endstufen für Hoch- und Tieftonlautsprecher sind. Deshalb benötigen Sie keinen zusätzlichen Verstärker. Sie können die Ausgangssignale Ihres Mixers oder Ihrer digitalen Audioworkstation direkt an die Monitore anschließen.

Verwenden Sie in Verbindung mit den M1Active 520 Monitoren keine externen Verstärker. Die Lautsprecher besitzen eingebaute Verstärker. Ein externer Verstärker könnte die Lautsprecher beschädigen.63 M1Active 520 Technische Daten Basslautsprecher: 5” leichter und sehr fester Polypropylen-Konus, magnetisch abgeschirmt, Gummiummantelung und Hochleistungsspule. Hochtonlautsprecher: ¾” Seidenhochtöner mit magnetischer Abschirmung Frequenzgang: 56 Hz – 20 kHz Trennfrequenz: 2.8 kHz Rauschabstand: >100 dB unter Volllast, unbewertet Eingänge: XLR und 6,3mm Klinkeneingänge, symmetrisch und unsymmetrisch verschaltet. Polarität Positivsignal auf “+” Pin erzeugt Vorwärtsbewegung des Konus Eingangsimpedanz: 20kOhm symmetrisch oder 10kOhm unsymmetrisch Eingangsempfindlichkeit: 85 mV Rauschen (rosa) erzeugt 90 dB(A) Ausgang SPL auf 1 Meter. Gain Regler auf Maximum. Abmessungen (B x H x T): 16.5 cm x 26.7 cm x 19.7 cm Gewicht (pro Monitorbox): 6.0 kg64 M1Active 620 Technische Daten Basslautsprecher: 6 ½” leichter und sehr fester Polypropylen-Konus, magnetisch abgeschirmt, Gummiummantelung und Hochleistungsspule. Hochtonlautsprecher: 1” Seidenhochtöner mit magnetischer Abschirmung Frequenzgang: 49 Hz – 20 kHz Trennfrequenz: 2.8 kHz Rauschabstand: >100 dB unter Volllast, unbewertet Eingänge: XLR und 6,3mm Klinkeneingänge, symmetrisch und unsymmetrisch verschaltet. Polarität Positivsignal auf “+” Pin erzeugt Vorwärtsbewegung des Konus Eingangsimpedanz: 20kOhm symmetrisch oder 10kOhm unsymmetrisch Eingangsempfindlichkeit: 85 mV Rauschen (rosa) erzeugt 90 dB(A) Ausgang SPL auf 1 Meter. Gain Regler auf Maximum. Abmessungen (B x H x T): 21.6 cm x 38.0 cm x 26.0 cm Gewicht (pro Monitorbox): 9.6 kg65
