M1Active 520/620 Manuale rapido di utilizzazione (Italiano)66 Introduzione Grazie per aver scelto lo studio monitor M1Active 520/620 di Alesis. Alesis produce da lungo tempo monitor da studio con le maggiori vendite e dalle elevate prestazioni, e la serie M1Active 520/620 è forte di quanto abbiamo imparato dal passato. La nostra linea di altoparlanti M1Active (che comprende l’M1Active 520 e il suo “fratello maggiore,” l’M1Active 620) è stata progettata fin dalle basi per essere il monitor da studio perfetto. Il design biamplificato, il crossover attivo e la combinazione woofer/tweeter abbinata con cura garantiscono una riproduzione perfettamente accurata e semplice della vostra musica. Questi altoparlanti sono come un “microscopio del suono” e vi permetteranno di udire ogni sfumatura del vostro mix aiutandovi a creare mix sempre migliori. Abbiamo cercato di rendere questa guida più corta possibile, ma va letta con attenzione. Vi insegnerà a sfruttare appieno i vostri monitor M1Active. Ci auguriamo che il vostro M1Active 520/620 vi dia grandi soddisfazioni per molti anni. Cordialmente, La squadra di Alesis67 Caratteristiche fondamentali I monitor M1Active 520 sono dotati di:

• Design a 75-watt biamplificato con crossover attivo

• Woofer da 5” a bassa frequenza per bassi incisivi e gamme intermedie pulite

• Tweeter a cupola in seta da ¾” per toni acuti puliti e privi di durezze che affatichino l'udito

• Interruttore di alimentazione/barra luminosa clip integrati montati superiormente

• Guida d'onda acustica che garantisce un trattamento delle immagini di qualità superiore con minimi livelli di diffrazione

• Porta posteriore per una profonda estensione dei bassi e un’aumentata sonorità

• Interruttore Acoustic Space, permette il posizionamento dei monitor nelle più svariate disposizioni

• Schermatura magnetica per l'eventuale posizionamento nei pressi di TV e monitor di computer

• 3 interruttori EQ per adattare le casse a qualsiasi ambiente di controllo

• Ingressi XLR e TRS da 1/4” I monitor M1Active 620 sono dotati di:

• Design a 100-watt biamplificato con crossover attivo

• Woofer da 6.5” a bassa frequenza per bassi incisivi e gamme intermedie pulite

• Tweeter a cupola in seta da 1” per toni acuti puliti e privi di durezze che affatichino l'udito

• Interruttore di alimentazione/barra luminosa clip integrati montati superiormente

• Guida d'onda acustica che garantisce un trattamento delle immagini di qualità superiore con minimi livelli di diffrazione

• Porta posteriore per una profonda estensione dei bassi e un’aumentata sonorità

• Schermo acustico anteriore da 1” di spessore che elimina virtualmente ogni risonanza delle casse

• Interruttore Acoustic Space, permette il posizionamento dei monitor nelle più svariate disposizioni

• Schermatura magnetica per l'eventuale posizionamento nei pressi di TV e monitor di computer

• 3 interruttori EQ per adattare le casse a qualsiasi ambiente di controllo

• Ingressi XLR e TRS da 1/4”68 Registrazione prodotto Recarsi sul sito http://www.alesis.com e registrare gli altoparlanti M1Active 520/620. La registrazione ci aiuta a mantenervi aggiornati su qualsiasi prodotto nuovo e sugli aggiornamenti dei driver. Se desiderato, possiamo inoltre inviarvi informazioni circa altri prodotti che potrebbero essere di vostro interesse. Effettuando la registrazione, ci rendete noto quali prodotti utilizzate (oppure sognate) aiutandoci a portarvi prodotti migliori in futuro.69 Pannello anteriore

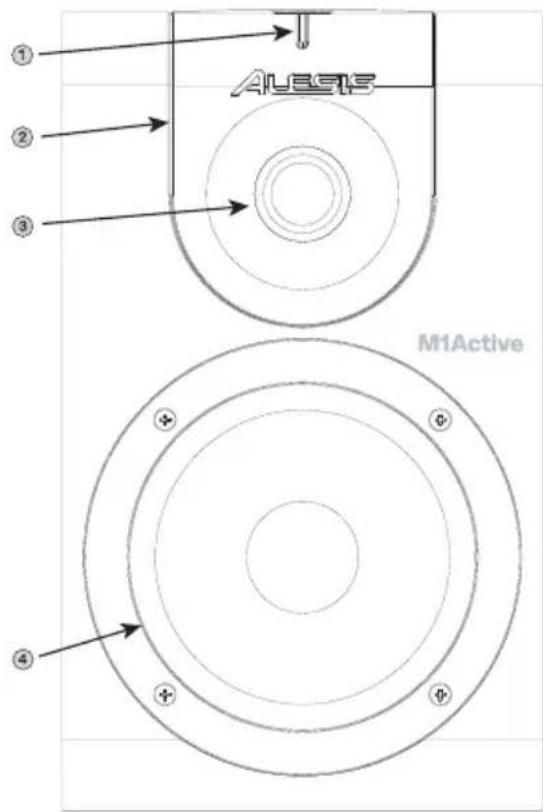

1. Interruttore di alimentazione/barra

luminosa clip – Questa barra diventa blu quando si accende l’M1Active 520/620 (l’interruttore di alimentazione si trova in cima all’altoparlante) e diventa rossa quando l’altoparlante viene sovraccaricato.

2. Guida d’onda acustica – Oltre a dare

all’altoparlante quell’aspetto diabolicamente bello, la nostra distinta guida d’onda acustica in argento aiuta a diffondere il suono delle alte frequenze del tweeter in maniera uniforme attraverso la sala di controllo.

3. Tweeter – Il nostro tweeter a cupola in

seta è progettato per la gestione di tutte le frequenze superiori a 3 kHz. Questo driver è stato selezionato con cura per la sua capacità di abbinamento col woofer e in quanto garantisce un suono purissimo in assenza di durezze che affatichino l’udito.

4. Woofer – Il materiale super leggero e super rigido che si trova nella membrana

del nostro woofer permette al M1Active 520/620 di fornire bassi incisivi e gamme intermedie pulite (anche ad alto volume) senza distorsione.70 Pannello posteriore

1. Ingresso TRS – Questo ingresso

da ¼” accetta cavi bilanciati “TRS” o cavi non bilanciati “TS” dal vostro mixer, computer, o da qualsiasi altra sorgente a livello di linea. Entrambi i tipi di cablaggio funzioneranno, ma si raccomanda l’uso di cavi bilanciati TRS (o XLR) in quanto garantiscono prestazioni migliori e minor rumore (in particolare in caso di uso di cavi piuttosto lunghi).

2. Ingresso XLR – Questo jack

funziona esattamente come l’ingresso TRS (vedi sopra), ma impiega cavi bilanciati XLR.

3. Guadagno (gain) – Questa

manopola imposta il guadagno d’ingresso dell’altoparlante. Servirsi di questa manopola per impostare un livello sonoro comodo per il monitoraggio.

4. Porta posteriore – La porta

posteriore aumenta i bassi generati dal woofer per aumentare la bassa frequenza SPL al di sopra di quella di altoparlanti non dotati di porta. Assicurarsi di non ostruire il foro,in quanto la risposta dei bassi ne risentirebbe.

5. Interruttore Acoustic Space – Questo interruttore

compensa in caso di posizionamento vicino a muri ed angoli. Vedi il paragrafo intitolato “Interruttore Acoustic Space” per maggiori informazioni su queste impostazioni.

6. Hi Boost – Questo interruttore vi permette di personalizzare la risposta in alte

frequenze dell’altoparlante per la sala di controllo. Vedi il paragrafo intitolato “Interruttore Hi-Boost” per maggiori informazioni su queste impostazioni.

Per vostra comodità sono stati forniti connettori XLR e TRS, ma assicuratevi di utilizzarne solo uno alla volta per evitare di sovraccaricare gli ingressi.71

7. Mid Boost – Questo interruttore a 2 posizioni fornisce un incremento a 2

bande nella gamma intermedia a 1.8 kHz. Questo ha l’effetto di spostare il sonoro “avanti” più vicino alla posizione di mix. Alcuni ingegneri preferiscono avere questo incremento se gli altoparlanti si trovano a più di qualche metro di distanza. Si consiglia di provare le impostazioni con boost “+” o bypassate “0” per alcuni mix e di scegliere quella che più si confà ai vostri mix.

8. Lo – Questo interruttore del filtro passa alto vi permette di scegliere il punto in

cui l’altoparlante scenderà in potenza (roll off) alle basse frequenze. Molti subwoofer presentano frequenze di roll off al di sopra di 80 Hz, quindi se si desidera utilizzare gli altoparlanti M1Active 520/620 con un subwoofer, bisognerà impostare questo interruttore su “80”. In mancanza di un subwoofer, lasciare il commutatore impostato sul minimo, per permettere all’M1Active 520/620 di riprodurre la propria gamma sonora completa. Alternativamente, potreste desiderare di sentire come il vostro mix si tradurrebbe su altoparlanti più piccoli (quali quelli di una TV, o di una radio). Impostate l’interruttore su 80Hz o 100Hz (se avete un subwoofer, spegnetelo) e avrete un’idea di come il mix suonerà su altoparlanti più piccoli con un’uscita dei bassi ridotta.

9. Selettore di voltaggio CA – Questo interruttore a 2 posizioni imposta la

tensione di ingresso CA per gli altoparlanti. Gli utenti statunitensi imposteranno l’interruttore su “100-120V”, quelli del Regno Unito e la maggior parte di quelli europei dovranno impostarlo su “220-240V.”

10. Ingresso CA – Questo jack accetta cavi di alimentazione standard IEC con

spina a 3 poli. Assicurarsi che il selettore di voltaggio CA (vedi sopra, punto #9) sia impostato correttamente sul voltaggio del vostro paese.72 Interruttore Acoustic Space La risposta dei bassi di un altoparlante è notevolmente influenzata dalla vicinanza dell’altoparlante alle pareti. Noterete un accumulo delle frequenze dei bassi man mano che l’altoparlante viene avvicinato ad un muro, e questo avverrà in maniera ancora più marcata avvicinandolo ad un angolo. Questo accade perché le basse frequenze si irradiano in tutte le direzioni dalla cassa dell’altoparlante e vengono riflesse dal muro verso la stanza. Quando ciò accade, il suono riflesso si mischia con quello diretto dell’altoparlante stesso risultando in bassi “rinforzati”. Poiché siamo consci del fatto che la maggior parte degli studi casalinghi e di progetto sono impostati in condizioni meno che ideali, abbiamo aggiunto l’interruttore Acoustic Space per aiutarvi a ottimizzare gli altoparlanti in rapporto alla vostra stanza. Se i vostri altoparlanti sono posti a più di 1 metro dalle pareti del vostro studio, lasciate l’interruttore sull’impostazione predefinita “0”. Questa impostazione a “spazio intero” permette l’uscita normale dei bassi. Se l’altoparlante è contro una parete, impostate l’interruttore Acoustic Space su “2”. Questa impostazione è nota come “semi spazio” e compensa i bassi accumulati a causa del posizionamento degli altoparlanti in prossimità di un muro. Infine, se l’altoparlante è posizionato in un angolo, impostare l’interruttore su “4”. Questo è noto come impostazione a un “quarto di spazio” e compensa per il posizionamento vicino a due pareti. A differenza delle frequenze dei bassi, i suoni delle gamme intermedie e degli acuti sono molto più “direzionali” e si irradiano unicamente in avanti. Per questo motivo, l’Interruttore Acoustic Space si occupa unicamente delle basse frequenze: non è necessario compensare le alte frequenze vicino ai muri.73 Interruttore Hi-Boost Questo interruttore innesta un filtro a pendenza progressiva da 2dB che parte da 3 kHz che incrementeranno quando impostato su “+”, verranno tagliati quando impostato su “-”, e verranno bypassati se impostato su “0.” Se il vostro ambiente di mixaggio presenta numerose superfici acusticamente riflettenti e suona eccessivamente “brillante” è possibile compensare tale situazione riducendo l’uscita delle alte frequenze dell’M1Active 520/620. Viceversa, se state mixando in una stanza acusticamente “morta”, con elevato assorbimento sonoro e poca riflessione, potete incrementare l’uscita delle alte frequenze. Se non siete sicuri della vostra sala di controllo, lasciate l’impostazione su “0”, mixate alcune canzoni e provate a riprodurle in ambienti diversi (es. in salotto, in macchina, in uno stereo con casse pompate, ecc.). I vostri mix potranno essere: 1.) Troppo brillanti: se i vostri mix contengono troppe alte frequenze e suonano costantemente troppo brillanti, impostare l’Hi-Boost su “+” perché la vostra sala di controllo è acusticamente “morta”. 2.) Troppo opachi: se i vostri mix mancano costantemente della “scintilla” delle frequenze alte e suonano “opachi” significa che la vostra sala di controllo è eccessivamente riflettente a livello acustico, quindi l’interruttore Hi Boost va impostato su “-”. 3.) Perfetti! Se i vostri mix rispondono bene, lasciate l’interruttore su “0” in quanto la vostra sala di controllo è ben bilanciata e non richiede compensi sulle alte frequenze degli altoparlanti.74 Disposizione degli altoparlanti Il posizionamento degli altoparlanti ha un notevole impatto sulla qualità delle prestazioni che avranno nel vostro studio. Nonostante i monitor da studio a campo vicino (quali questi M1Active 520/620) siano progettati per essere più elastici in materia di posizionamento, bisogna fare il possibile per disporli in modo tale da formare un triangolo equilatero in relazione alla vostra testa. In altre parole, assicuratevi che ogni altoparlante sia ugualmente distante dalla vostra testa e dall’altro altoparlante. Una volta posizionato ogni altoparlante, ruotateli leggermente in modo che i driver siano rivolti verso l’ingegnere. Osservate lo schema sottostante. Notare che la distanza tra la testa dell’ingegnere e ogni altoparlante è la stessa che intercorre tra gli altoparlanti destro e sinistro. Notare inoltre che gli altoparlanti sono ruotati leggermente in modo che i driver fronteggino l’ingegnere. Questa è un’impostazione ideale, ma nel caso in cui non fosse pratico (o possibile) procedere in questo modo, provate ad avvicinarvi il più possibile a tale impostazione. Prime Listening Position The speakers and listener should be at the three corners of a triangle having equal length sides Gli altoparlanti e l’ascoltatore dovrebbero trovarsi ai tre angoli di un triangolo equilatero. Posizione di ascolto primaria75 Altezza altoparlante: L’altezza ideale per gli altoparlanti M1Active 520/620 è tale per cui l’altoparlante è parallelo al terreno e il punto intermedio tra woofer e tweeter è all’altezza dell’orecchio. Lo schema sottostante illustra la disposizione ideale degli altoparlanti in rapporto all’ingegnere. Notare che le orecchie dell’ingegnere si trovano direttamente tra woofer e tweeter.

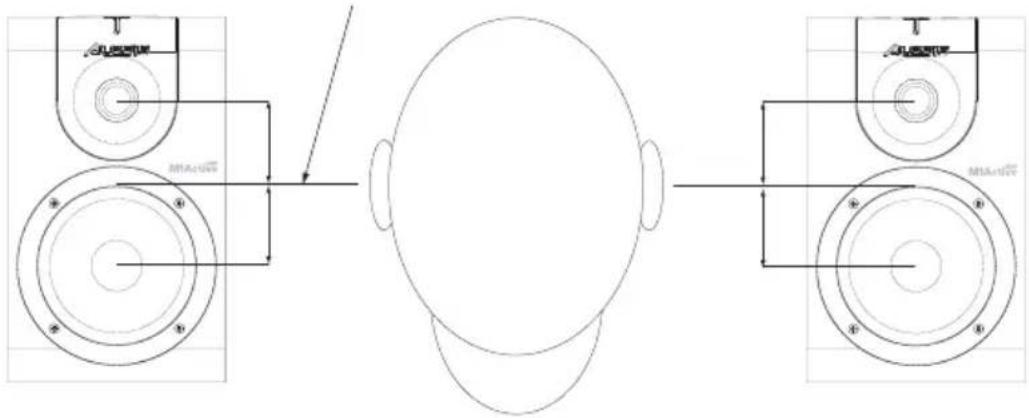

Se possibile, servirsi di piedistalli da altoparlanti e togliere i monitor dal desk (o dalla stazione di monitoraggio, meter bridge, se utilizzate un mixer). Questo solitamente risulta in un migliore trattamento delle immagini in quanto il monitor è disaccoppiato dal desk e vi sono minori probabilità che il suono riflesso dal desk stesso (o dal mixer) raggiunga le vostre orecchie e distorca il trattamento delle immagini dei vostri monitor da studio. Punto intermedio woofer/tweete r76 Orientamento altoparlante: L’M1Active 520/620, in quanto a orientamento dell’altoparlante, è stato progettato per ottenere il massimo della flessibilità (es., se l’altoparlante è dritto o capovolto oppure su un fianco). Per le migliori prestazioni, porre gli altoparlanti verticalmente, con il tweeter in cima. Se ciò non dovesse risultare pratico nella vostra sala di controllo, nessun problema, potrete mettere ogni altoparlante su un fianco, assicurandovi però che i tweeter siano all’“interno” e siano più vicini all’ingegnere. Questo vi garantirà la migliore diffusione sonora per questo tipo di orientamento. Evitare di porre il tweeter all’“esterno” in quanto la distanza in più tra i tweeter stessi può dare origine a un “vuoto” nella vostra diffusione sonora.

Orientamento ideale Orientamento accettabile

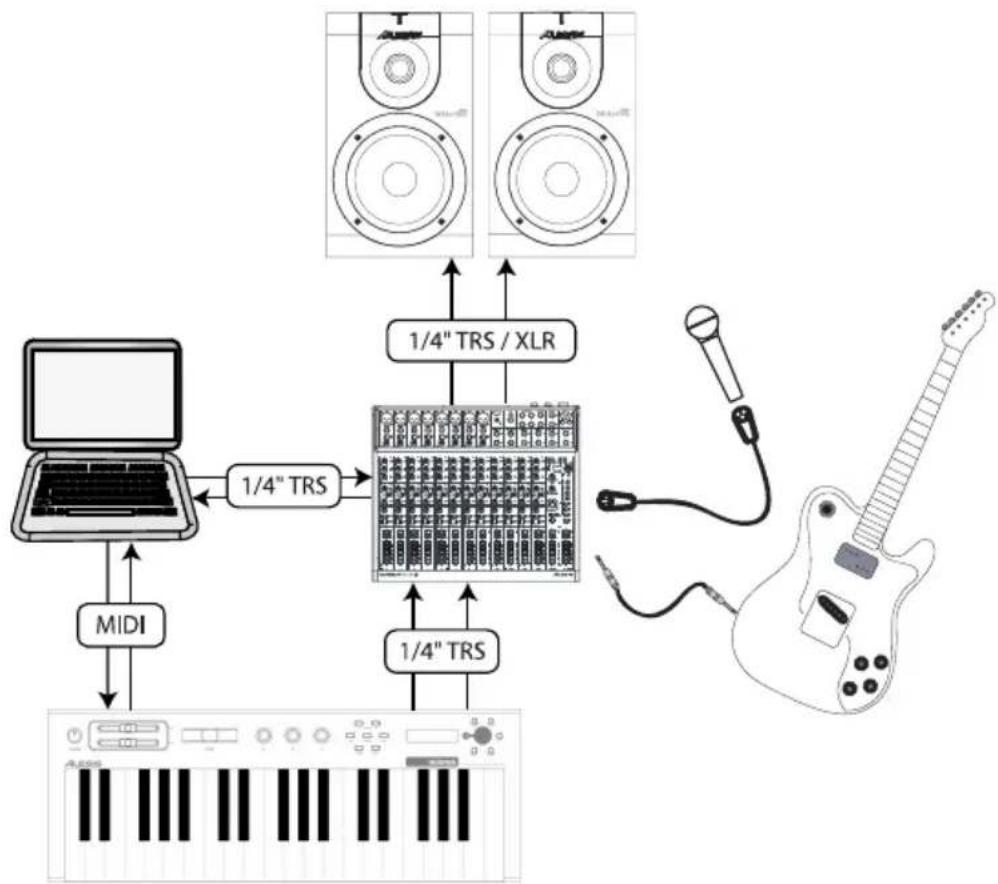

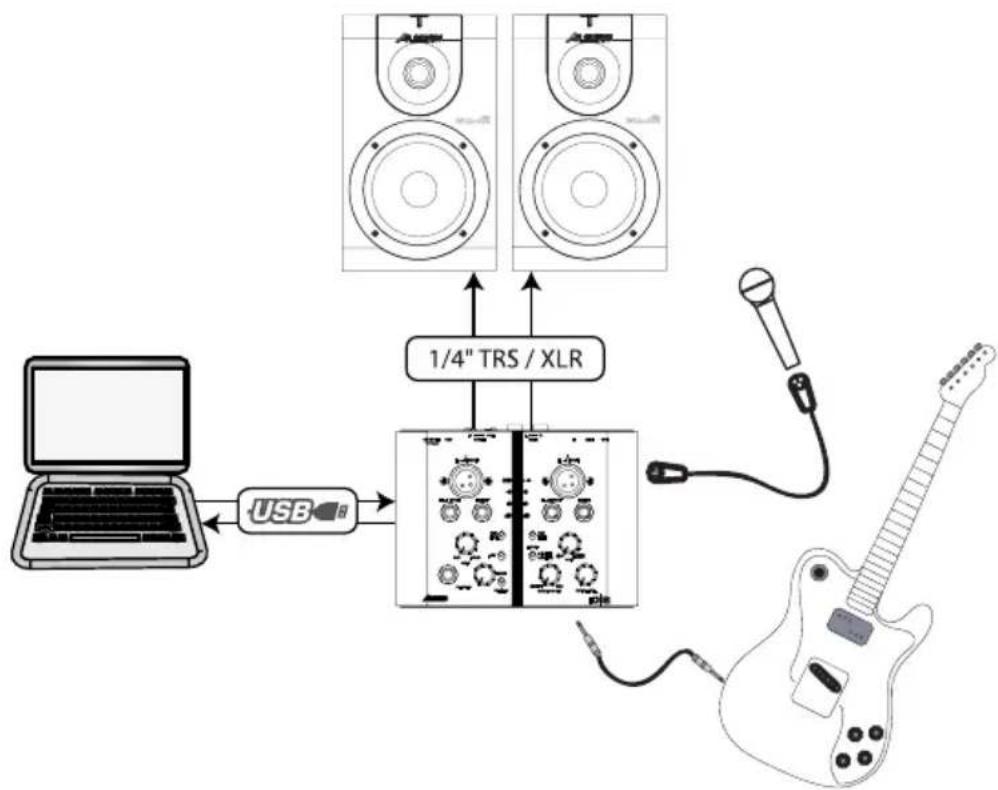

con i tweeter all’esterno )77 Schemi di collegamento Gli schemi di collegamento che seguono forniranno un’idea di come gli altoparlanti M1Active si possono inserire nel vostro impianto di registrazione. Nel caso in cui vi serviate di un mixer nel vostro studio, l’impostazione risulterà probabilmente simile a quella seguente. Tutto l’audio viene convogliato attraverso il mixer fino ai monitor M1Active. Se si desidera registrare l’uscita del mixer, è possibile prenderla e inviarla nuovamente al computer (lo schema sottostante è configurato in questo modo). L’M1Active posteriormente è dotato di ingressi XLR e TRS da ¼” per il massimo della flessibilità, ma bisogna ricordarsi di utilizzare un solo ingresso per volta.78 Per un’impostazione di registrazione più maneggevole in assenza di un mixer, potreste utilizzare un’interfaccia portatile USB o Firewire. Il diagramma seguente mostra come potrebbe apparire un’impostazione portatile. L’interfaccia è collegata al computer tramite l’USB e invia l’uscita audio agli altoparlanti tramite cavi da ¼” o XLR. L’M1Active accetta sia segnali bilanciati che segnali non bilanciati, tuttavia, per ottenere le migliori prestazioni, si raccomanda un cablaggio bilanciato.

L’M1Active 520/620 è un altoparlante “attivo” dotato di amplificatori incorporati per il woofer ed il tweeter. Ciò significa che non sono necessari ulteriori amplificatori e che l’uscita audio a livello di linea del mixer o della workstation ad audio digitale vanno collegati direttamente all’altoparlante.
