Tipo di prodotto	Microfono senza fili (sistema UHF)
Marca	Numark
Modello	WS100
Alimentazione del trasmettitore	2 pile AA (non incluse)
Alimentazione del ricevitore	Alimentatore incluso
Portata massima	60 metri (senza ostacoli)
Uscite audio	2 x 6,35 mm (microfono e linea, asimmetriche)
Antenne	Antenne fisse orientabili verticalmente
Frequenza di funzionamento	Frequenza fissa regionale
Contenuto della confezione	Trasmettitore, ricevitore, valigetta da trasporto, cavo 6,35 mm, alimentatore, guida all'uso
Indicatori LED	Alimentazione, RF, Audio (sul ricevitore); Alimentazione (sul trasmettitore)
Regolazione del volume	Manopola rotante sul ricevitore
Manutenzione e pulizia	Pulire con un panno asciutto; evitare umidità e urti
Sicurezza	Non esporre ad acqua o calore eccessivo; rispettare le polarità delle pile
Riparabilità	Ricambi disponibili presso il produttore; contattare il supporto Numark

Domande frequenti - WS100 NUMARK

Il ricevitore non produce alcun suono, cosa fare?

Controlla che l'alimentatore sia collegato correttamente e che le pile del trasmettitore siano inserite correttamente. Assicurati che l'uscita audio (microfono o linea) sia collegata a un ingresso compatibile e che il volume del ricevitore non sia al minimo.

Qual è la portata massima del WS100?

La portata massima è di 60 metri in spazio aperto, senza ostacoli metallici o interferenze RF.

Posso usare entrambe le uscite audio contemporaneamente?

È sconsigliato utilizzare entrambe le uscite contemporaneamente, poiché potrebbe causare una perdita di segnale o un aumento del rumore.

Come regolare il volume del microfono?

Usa la manopola Volume situata sul pannello frontale del ricevitore per regolare il livello audio inviato alla tua console o amplificatore.

Cosa significano gli indicatori LED sul ricevitore?

La spia Power indica l'accensione, RF si accende quando il trasmettitore è collegato, e Audio si accende quando un segnale audio viene trasmesso.

Come installare le pile nel trasmettitore?

Rimuovi il coperchio del vano, inserisci 2 pile AA rispettando le polarità (+ e -), quindi richiudi il coperchio.

Perché ci sono interferenze udibili?

Allontana il ricevitore da oggetti metallici e altri dispositivi wireless. Assicurati che la distanza tra trasmettitore e ricevitore non superi i 60 metri e che non ci siano ostacoli.

Cosa fare in caso di distorsione del suono?

Riduci la regolazione del volume sul ricevitore e controlla che l'ingresso del dispositivo collegato sia impostato al livello corretto (microfono o linea).

Il WS100 è compatibile con tutti i sistemi di sonorizzazione?

Sì, grazie alle sue uscite da 6,35 mm, può essere collegato alla maggior parte dei mixer, amplificatori o sistemi di sonorizzazione, selezionando l'ingresso appropriato (microfono o linea).

Come ottenere assistenza aggiuntiva?

Consulta il sito numark.com/support per le ultime informazioni, la compatibilità e la registrazione del prodotto.

MANUALE UTENTE WS100 NUMARK

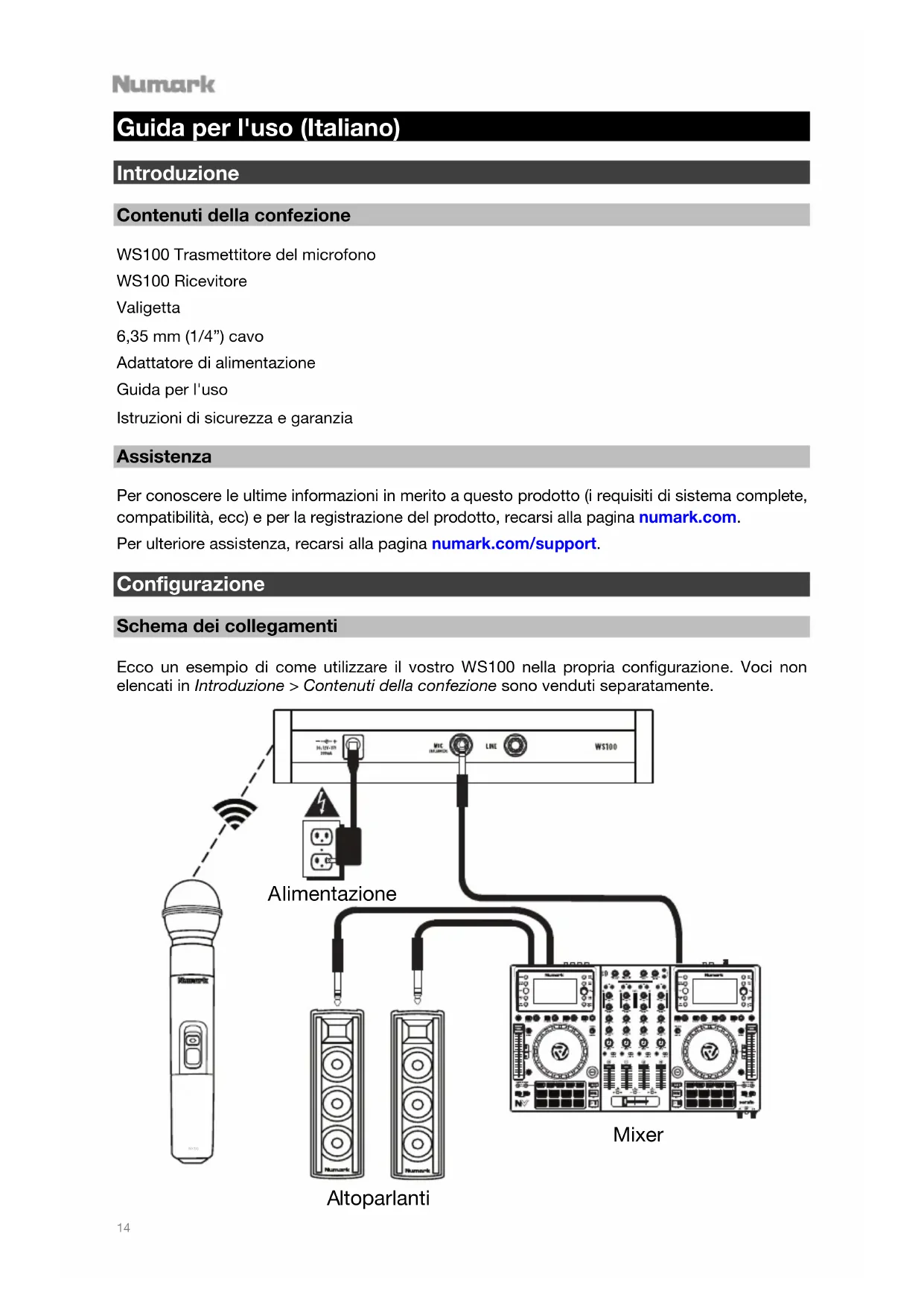

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

WS100 Trasmettitore del microfono

WS100 Ricevitore

Valigetta

6,35 mm (1/4") cavo

Adattatore di alimentazione

Guida per I'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina numark.com.

Per ulteriori assistenza, recarsi alla pagina numark.com/support.

Configurazione

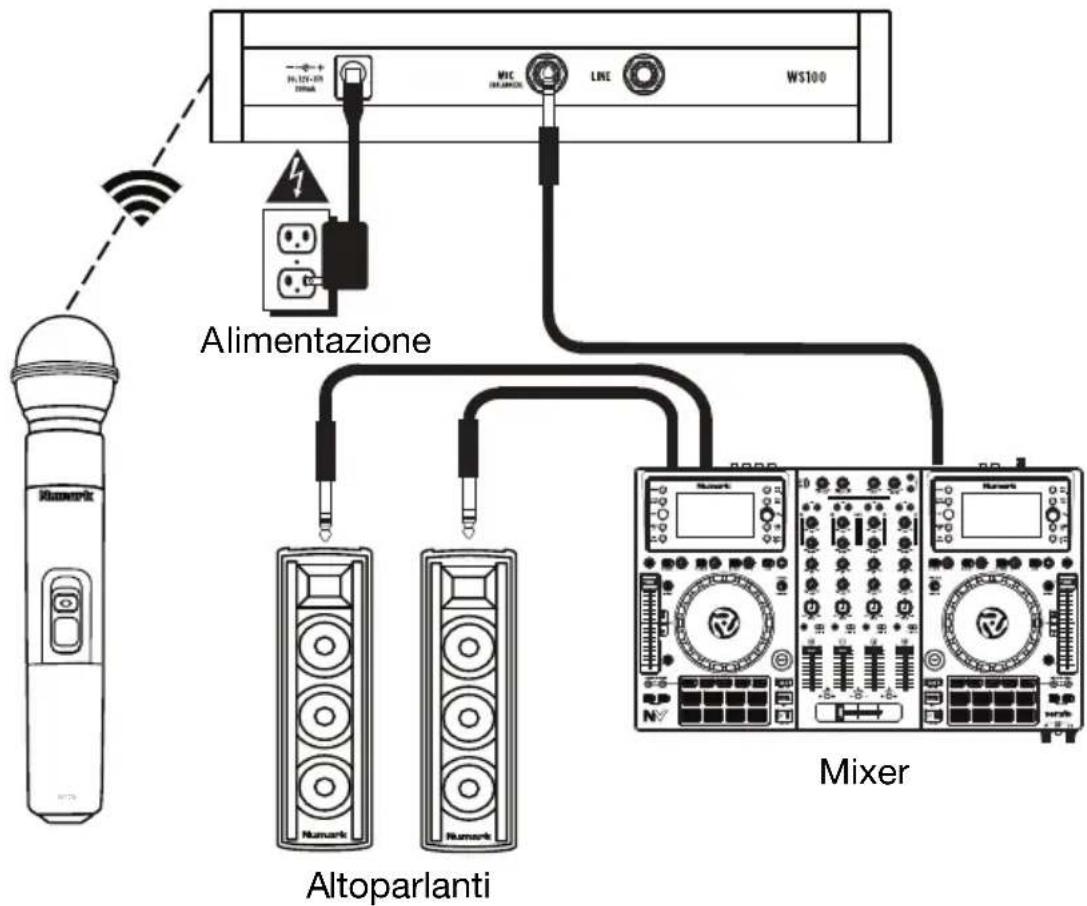

Schema dei collegamenti

Ecco un esempio di come utilizzato il vosto WS100 nella propria configurazione. Voci non elencati in Introduzione > Contenuti della confezione sono venduti separatamente.

Configurazione del trasmettitore del microfono

1. Rimuovere il coperchio dello scomparto batterie del trasmettitore del microfono e inseire 2 batterie AA nelle scomparto stesso. Assicurarsi che le polarità delle batterie (+e-) siano corrette.
2. Riposizionare il coperchio dello scomparto batterie.
3. Far scorrere l'interruttore di alimentazione su on. L'indicatore di alimentazione lampeggerà brevamente aindicare che il trasmettitore del microfono è acceso.

Configurazione del ricevitatore

1. Per ottener i migliorori risultati, collocare il ricevitore ad almeno 1 metro da terra e collocare l'antenna in posizione verticale.
2. Servirsi dell'adattatore di alimentazione in dotazione per collegare l'ingresso di alimentazione del ricevitore ad una presa elettrica.
3. Servirsi di un cavo standard da 6,35 mm (1/4") per collegare una delle uscite audio del ricevitatore al mixer o all'impianto PA. Non utilizzato entrambé le uscite audio contemporaneamente; ciò cui causare una perdita di segnale o un maggior rumore.
4. Premere il tasting Power per accendere il ricevitore.
5. Se il trasmettitore del microfono è acceso, l'indicatore RF del ricevitore si accende per migliorare che i due dispositivi sono collegati e a portata. Il ricevitore e il trasmettitore del microfono sono pre-programmati per operare ad una Frequenza di Campo regionale fissa.
6. Regolare la manopola Volume per impostare il livello del segnale audio inviato dall'uscita audio al mixer o all'impianto PA.

Caratteristiche

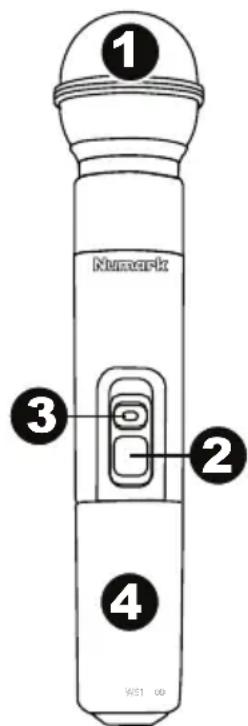

Trasmettitore del microfono

1. Griglia: esta rete protege la capsula del microfono e riduce il rumore causato dall'aria e dal respiro.
2. Interruttore di alimentazione: quello interruttorre a tre posizioni accende e spegne il trasmettitore.

i. Il trasmettitore è spento.
ii. Il trasmettitore è acceso, ma il segnale audio è silenziato.
iii. Il trasmettitore è acceso e invia audio al ricevitore.

1. Indicatore di alimentazione: quello LED lampeggia brevamente quando l'interruttore di alimentazione viene portato su on.
2. Scomparto batterie: insere 2 batterie AA dello scomparto. Assicurarsi che le polarità delle batterie (+ e-) siano corrette.

Ricevitore

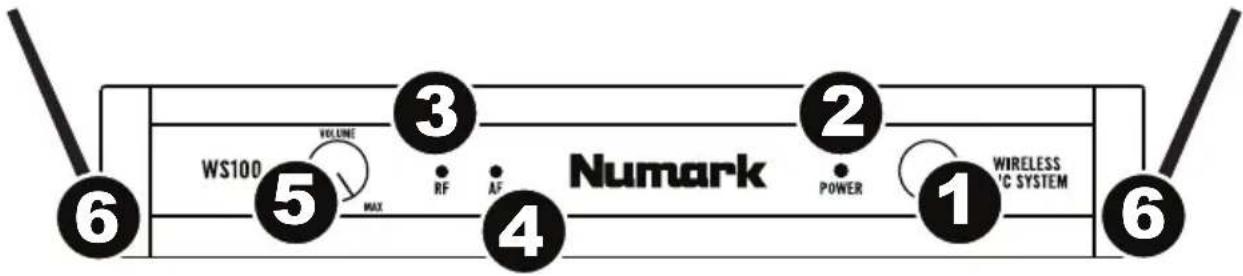

Pannello anteriore

1. Tasto di alimentazione: premere quello tasto per accendere e spagnere il ricevitore.
2. Indicatore di alimentazione: quando è accesso, quello LED indica che il ricevitore è alimentato.
3. Indicatore RF: quando è acceso, quello LED indica che il ricevitore sta ricevendo un segnale dal trasmettitore.
4. Indicatore AF: quando é acceso, Anything LED indica il livello di segnale audio attualmente ricevuto dal trasmettitore.
5. Manopola volume: girare esta manopola per regolare il volume delle uscite Mic e Linea.
6. Antenna: esta antenna riceve il segnale dal trasmettitore. Collocare l'antenna in posizione verticale per ottenere la migliorie qualita di segnale.

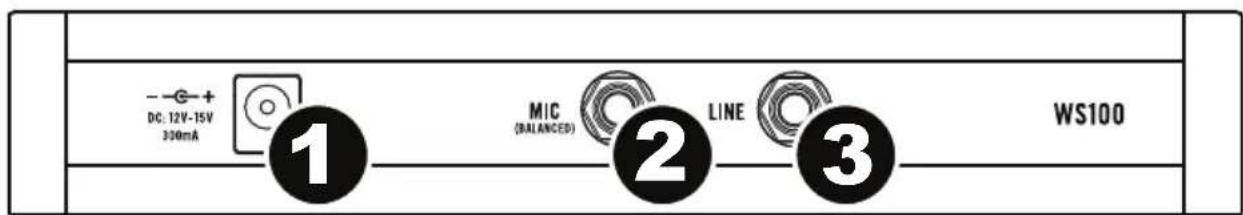

Pannello posteriore

1. Ingresso di alimentazione: servirsi dell'adattatore di alimentazione in dotazione per collegare quello ingresso ad una presa di alimentazione.
2. Uscita mic (6,35 mm / 1/4"): servirsi di un cavo standard da 6,35 mm (1/4") per collegare但这a uscita bilanziata al mixer, all'impianto PA, ecc. Assicurarsi che l'ingresso del dispositivo collegato sa impostato per ricevere un segnale audio a livello mic.
3. Uscita di linea (6,35 mm / 1/4"): servisi di un cavo standard da 6,35 mm (1/4") per collegare但这a uscita non bilanziata all'amplificatore per chitarra, al mixer, all'impianto PA, ecc. Assicurarsi che l'ingresso del dispositivo collegato sia impostato per ricevere un segnale audio a livello di linea.

Risoluzione di problemi

Problema

Il ricevitore non produce alcun suono.

Soluzione

Assicurarsi che l'adattatore di alimentazione del ricevitore sia collegato adeguatamente all'ingresso di alimentazione e a una fonte di alimentazione.

Assicurarsi che le batterie del trasmettitore siano inserite correttamente e che le loro polarità (+e-) siano rispetto.

Assicurarsi che l'uscita audio del ricevitore sia collegata adeguatamente al mixer, all'impianto di amplificazione, ecc. Assicurarsi inoltre che l'ingresso del dispositivo collegato sia impostato in modo da ricevere il corretto segnale audio a livello mic o a livello di linea, a seconda dell'uscita audio utilizzata.

Assicurarsi che il ricevitore e il trasmettitore del microfono siano entro 60 metri di distanza l'uno dall'alto e con linea d'aria libera. Assicurarsi inoltre che il ricevitore non si trovi nelle immeditate vicinanze di oggetti metallici o dispositivi che possano causare interferenze RF (altri dispositivi wireless, TV, radio, ecc.).

E presente un interferenza udibile nella trasmissione.

Assicurarsi che il ricevitore e il trasmettitore del microfono siano entro 60 metri di distanza l'uno dall'altro e con linea d'aria libera. Assicurarsi inoltre che il ricevitore non si trovi nelle immeditate vicinanze di oggetti metallici o dispositivi che possano causare interferenze RF (altri dispositivi wireless, TV, radio, ecc.).

Se si utilizzato più coppie trasmettitore-ricevitore, servirsi di una sola Coppia alla volta.

Il segnale è distorto. Assicurarsi che il ricevitore non si trovi nelle immediate

vicinanzi di oggetti metallici o dispositivi che possano causare interferenze RF (altri dispositivi wireless, TV, radio, ecc.).

Abbassare l'impostazione della manopola Volume del ricevitore.

Assicurarsi che l'ingresso del dispositivo collegato sia impostato per ricevere il corretto segnale audio a livello mic o a livello di linea, a seconda dell'uscita audio in uso.
