WS100 - Microphone NUMARK - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WS100 NUMARK au format PDF.
| Caractéristiques techniques | Microphone sans fil UHF, fréquence de fonctionnement 600-650 MHz, portée jusqu'à 100 mètres. |
|---|---|
| Type de microphone | Microphone dynamique, cardioïde. |
| Utilisation | Idéal pour les performances vocales, les présentations et les événements en direct. |
| Alimentation | Fonctionne avec des piles AA (non incluses), autonomie de plusieurs heures. |
| Maintenance et réparation | Nettoyer régulièrement la grille du microphone, vérifier les connexions et remplacer les piles lorsque nécessaire. |
| Sécurité | Éviter l'exposition à l'eau et à l'humidité, ne pas utiliser à proximité de sources d'interférences radio. |
| Informations générales | Compatible avec la plupart des systèmes de sonorisation, léger et facile à transporter. |
FOIRE AUX QUESTIONS - WS100 NUMARK
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice WS100 - NUMARK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS100 de la marque NUMARK.
MODE D'EMPLOI WS100 NUMARK

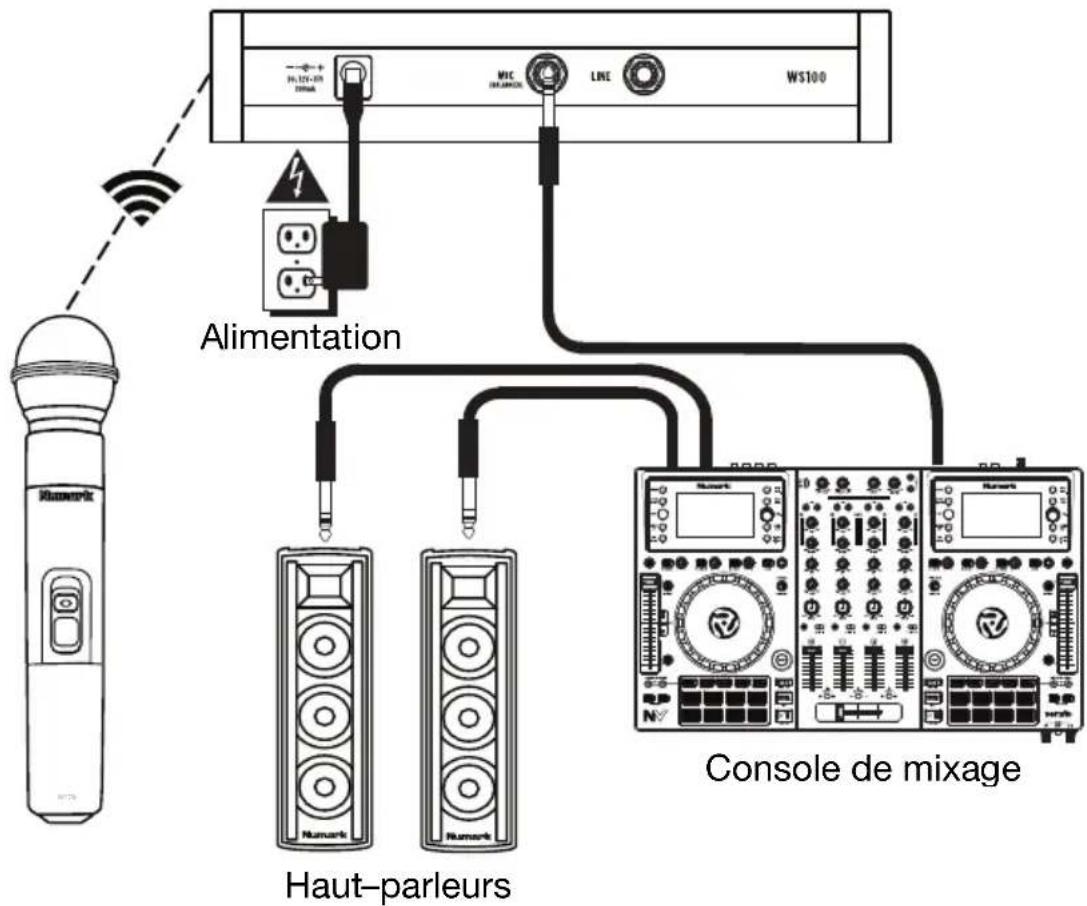

Guide d'utilisation (Français) Présentation Contenu de la boîte WS100 Émetteur de microphone WS100 Récepteur Mallette de transport 6,35 mm (1/4 po) câble Adaptateur d'alimentation Guide d'utilisation Consignes de sécurité et informations concernant la garantie Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site numark.com. Pour toute assistance supplémentaire, veuillez visiter le site numark.com/support. Installation Schéma de connexion Voici un exemple de la façon d'utiliser votre WS100 dans votre configuration. Articles non mentionnés dans Présentation > Contenu de la boîte sont vendus séparément. WS1
Installation de l'émetteur de microphone
1. Retirez le couvercle du compartiment des piles de l’émetteur de microphone et insérez 2
piles de format AA. Assurez-vous que les polarités (+ et –) des piles sont correctes.
2. Remettez le couvercle du compartiment des piles en place.
3. Faites glisser l'interrupteur d'alimentation en position marche (On). L’indicateur
d'alimentation clignotera brièvement pour indiquer que l'émetteur de microphone est sous tension. Installation du récepteur
1. Pour de meilleurs résultats, placez le récepteur au moins 1 mètre au-dessus du sol et
placez les antennes en position verticale.
2. Utilisez le câble d’alimentation secteur inclus pour brancher l’entrée d’alimentation à
3. Utilisez un câble 6,35 mm standard afin de brancher les sorties audio du récepteur à une
console de mixage ou à un système de sonorisation. N’utilisez pas les deux sorties audio en même temps, car cela peut entraîner une perte du signal ou une augmentation du bruit.
4. Appuyez sur la touche d'alimentation pour mettre le récepteur sous tension.
5. Si l'émetteur de microphone est sous tension, l’indicateur RF du récepteur s'allume pour
indiquer que les deux appareils sont connectés et à la portée l’un de l’autre. Le récepteur et l'émetteur de microphone sont programmés pour fonctionner sur une fréquence fixe régionale.
6. Utilisez le bouton Volume pour régler le niveau du signal audio transmis de la sortie
audio du récepteur à votre console de mixage ou système de sonorisation.

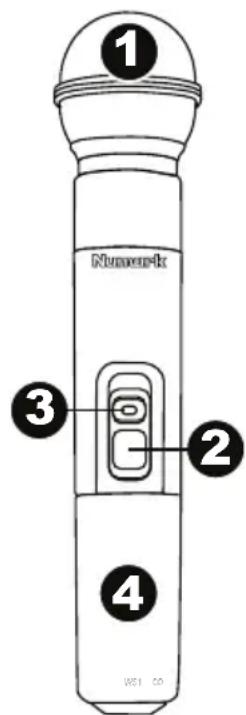

Caractéristiques Émetteur de microphone
1. Grille : Cette grille protège la capsule du microphone et réduit le
bruit du vent et du souffle.
2. Interrupteur d'alimentation : Cet interrupteur à trois positions
permet de mettre l'émetteur sous et hors tension.
i. L'émetteur est hors tension.
ii. L'émetteur est sous tension, mais le signal audio est mis en
iii. L’émetteur est sous tension et envoi le signal audio au
3. Indicateur d’alimentation : Cette DEL clignote brièvement
lorsque l'interrupteur d'alimentation est mis en position marche (On).
4. Compartiment des piles : Insérez 2 piles de format AA dans le
compartiment. Assurez-vous que les polarités (+ et –) des piles sont correctes.

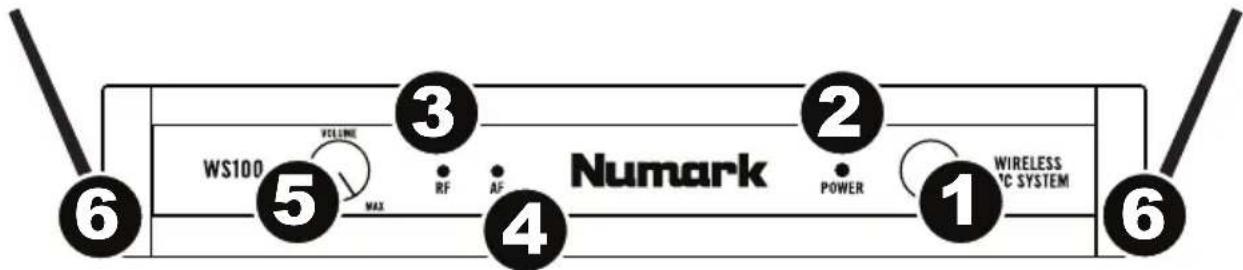

Récepteur Panneau avant
1. Touche d'alimentation : Cette touche permet de mettre le récepteur sous et hors
2. Indicateur d’alimentation : Cette DEL s'allume lorsque le récepteur est sous tension.
3. Indicateur de fréquences radio : Cette DEL s'allume lorsque le récepteur reçoit un
signal transmis par l’émetteur.
4. Indicateur fréquences audio : Cette DEL s'allume lorsque le récepteur reçoit un signal
audio transmis par l’émetteur.
5. Bouton Volume : Ce bouton permet de régler le volume de la sortie microphone et de
6. Antennes : Les antennes reçoivent le signal transmis par l'émetteur. Pour une meilleure

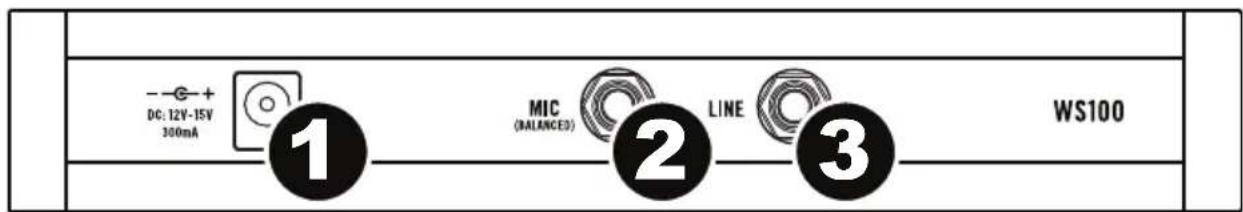

transmission du signal, placez les antennes à la verticale. Panneau arrière
1. Entrée d'alimentation : Utilisez le câble d’alimentation secteur inclus pour brancher
cette entrée à une prise secteur.
2. Sortie microphone 6,35 mm : Utilisez un câble 6,35 mm standard pour brancher cette
sortie asymétrique à l’entrée d’une console de mixage, d’un système de sonorisation, etc. Veuillez vous assurer que l’entrée de l’appareil branché est réglée pour recevoir un signal audio à niveau microphone.
3. Sortie ligne 6,35 mm : Utilisez un câble 6,35 mm standard pour brancher cette sortie
asymétrique à l’entrée d’un amplificateur de guitare, d’une console de mixage, d’un système de sonorisation, etc. Veuillez vous assurer que l’entrée de l’appareil branché est réglée pour recevoir un signal audio à niveau ligne.
Dépannage Problème Solution Le récepteur ne produit aucun son. Veuillez vous assurer que le câble d’alimentation secteur du récepteur est correctement branché à l’entrée d’alimentation et à une prise secteur. Veuillez vous assurer que les piles de l'émetteur de microphone sont correctement insérées et que leurs polarités (+ et –) sont correctes. Veuillez vous assurer que la sortie audio du récepteur est correctement branchée à votre console de mixage, système d’amplification, etc. En outre, assurez-vous que l'entrée de l'appareil connecté est réglée pour recevoir le signal audio approprié, à niveau micro ou à niveau ligne, selon la sortie audio utilisée. Veuillez vous assurer que le récepteur et l'émetteur de microphone sont à moins de 60 mètres l’un de l’autre et qu’il n’y a aucun obstacle entre les deux. Aussi, veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Il y a des interférences audibles dans la transmission. Veuillez vous assurer que le récepteur et l'émetteur de microphone sont à moins de 60 mètres l’un de l’autre et qu’il n’y a aucun obstacle entre les deux. Aussi, veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Si vous utilisez plusieurs paires d'émetteurs- récepteurs, n’utilisez qu’une paire à la fois. Il y a de la distorsion. Veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Diminuez le réglage du bouton Volume du récepteur. Veuillez vous assurer que l'entrée de l'appareil connecté est réglée pour recevoir le signal audio approprié, à niveau micro ou à niveau ligne, selon la sortie audio utilisée.14
