Produkttyp	Drahtloses Mikrofon (UHF-System)
Marke	Numark
Modell	WS100
Stromversorgung Sender	2 AA-Batterien (nicht im Lieferumfang)
Stromversorgung Empfänger	Netzadapter inbegriffen
Maximale Reichweite	60 Meter (ohne Hindernisse)
Audioausgänge	2 x 6,35 mm (Mikrofon und Line, unsymmetrisch)
Antennen	Feste, vertikal ausrichtbare Antennen
Betriebsfrequenz	Feste regionale Frequenz
Lieferumfang	Sender, Empfänger, Transportkoffer, 6,35 mm Kabel, Netzadapter, Bedienungsanleitung
LED-Anzeigen	Strom, RF, Audio (am Empfänger); Strom (am Sender)
Lautstärkeregelung	Drehregler am Empfänger
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; Feuchtigkeit und Stöße vermeiden
Sicherheit	Nicht Wasser oder übermäßiger Hitze aussetzen; Batteriepole beachten
Reparierbarkeit	Ersatzteile beim Hersteller erhältlich; Numark-Support kontaktieren

Häufig gestellte Fragen - WS100 NUMARK

Der Empfänger gibt keinen Ton von sich, was tun?

Überprüfen Sie, ob der Netzadapter angeschlossen ist und die Batterien des Senders richtig eingelegt sind. Stellen Sie sicher, dass der Audioausgang (Mikrofon oder Line) an einen kompatiblen Eingang angeschlossen ist und die Lautstärke des Empfängers nicht auf Minimum steht.

Was ist die maximale Reichweite des WS100?

Die maximale Reichweite beträgt 60 Meter in freiem Gelände ohne metallische Hindernisse oder RF-Störungen.

Kann ich beide Audioausgänge gleichzeitig nutzen?

Es wird davon abgeraten, beide Ausgänge gleichzeitig zu verwenden, da dies zu Signalverlust oder erhöhtem Rauschen führen kann.

Wie stelle ich die Lautstärke des Mikrofons ein?

Verwenden Sie den Volume-Regler an der Vorderseite des Empfängers, um den an Ihre Konsole oder Verstärker gesendeten Audiopegel anzupassen.

Was bedeuten die LED-Anzeigen am Empfänger?

Die Power-Anzeige zeigt die Stromversorgung an, RF leuchtet, wenn der Sender verbunden ist, und Audio leuchtet, wenn ein Audiosignal übertragen wird.

Wie lege ich die Batterien in den Sender ein?

Entfernen Sie die Abdeckung des Batteriefachs, legen Sie 2 AA-Batterien unter Beachtung der Polarität (+ und -) ein, und schließen Sie die Abdeckung wieder.

Warum gibt es hörbare Störungen?

Halten Sie den Empfänger von metallischen Gegenständen und anderen drahtlosen Geräten fern. Stellen Sie sicher, dass der Abstand zwischen Sender und Empfänger 60 Meter nicht überschreitet und keine Hindernisse vorhanden sind.

Was tun bei Klangverzerrungen?

Verringern Sie die Lautstärkeeinstellung am Empfänger und überprüfen Sie, ob der Eingang des angeschlossenen Geräts auf den richtigen Pegel (Mikrofon oder Line) eingestellt ist.

Ist der WS100 mit allen Beschallungssystemen kompatibel?

Ja, dank seiner 6,35-mm-Ausgänge kann er an die meisten Mischpulte, Verstärker oder Beschallungssysteme angeschlossen werden, indem der entsprechende Eingang (Mikrofon oder Line) gewählt wird.

Wie erhalte ich zusätzliche Unterstützung?

Besuchen Sie die Website numark.com/support für die neuesten Informationen, Kompatibilität und Produktregistrierung.

BEDIENUNGSANLEITUNG WS100 NUMARK

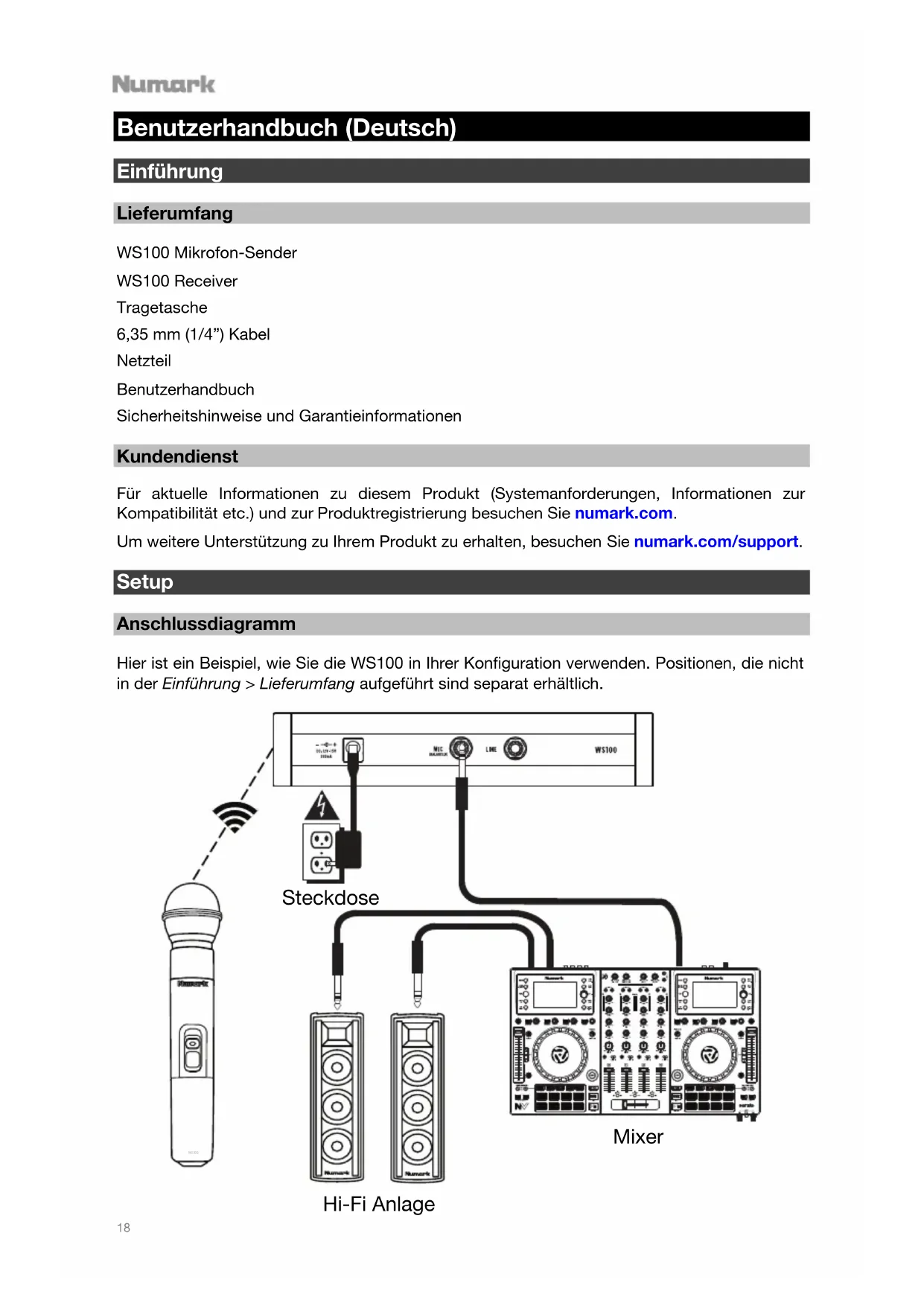

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

WS100 Mikrofon-Sender

WS100 Receiver

Tragetasche

6,35 mm (1/4") Kabel

Netzteil

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistriierung besuchen Sie numark.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie numark.com/support.

Setup

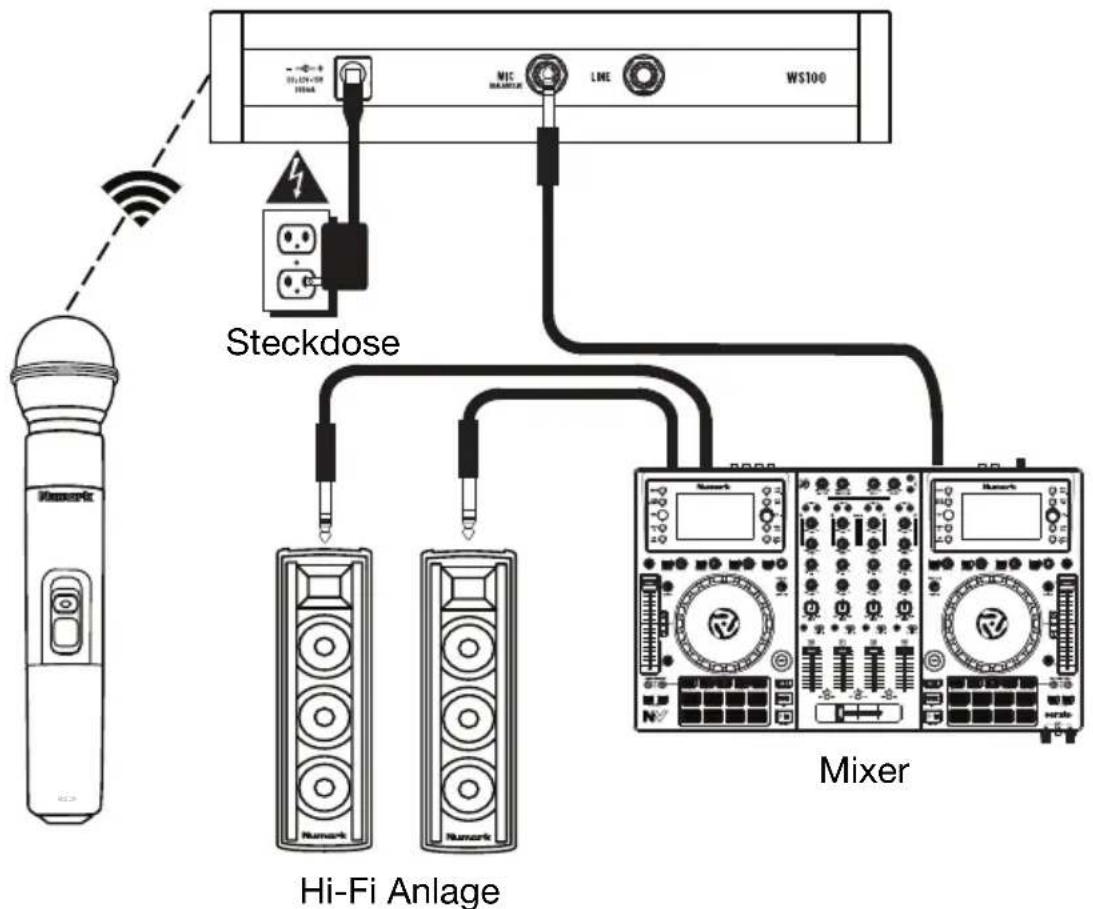

Anschlussdiagramm

Hier ist ein Beispiel, wie Sie die WS100 in Ihrer Konfiguration verwenden. Positionen, die nicht in der Einführung > Lieferumfang aufgeführrt sind separat erhältlich.

Einrichtung des Mikrofon-Senders

1. Nehmen Sie die Abdeckung des Batteriefaches des Mikrofon-Senders ab und legen Sie 2 AA-Batterien in das Fach ein. Stellen Sie sicher, dass die Polaritäten der Batterien (+ und -) korrekt sind.
2. Befestigen Sie die Abdeckung des Batteriefaches erneut.
3. Schieben Sie den An/Aus-Schalter in die An (On)-Position. Der Leistungsanzeiger wird kurz blinken, um anzuzeigen, dass der Mikrofon-Sender an ist.

Einrichtung des Receivers

1. Platzieren Sie den Receiver für ein optimales Ergebnis mindestens 3 Fuß (1 Meter) über dem Boden und sorgen Sie für eine aufrechte Position der Antennen.
2. Verwenden Sie das mitgelieferte Netzteil, um den Stromeingang des Receivers an eine Steckdose anzuschreiben.
3. Verwenden Sie ein standardmäßiges 6,35mm-Kabel, um einen der Audio-Ausgabe des Receivers mit Ihr Mischpult oder PA-System zu verbinden. Verwenden Sie nicht beiden Audio-Ausgabe gleichzeitig; dies kann zu einem Signalverlust oder einem erhöhten Gerauschpegel führen.
4. Drücken Sie die Ein/Aus-Taste, um den Receiver einzuschalten.
5. Ist der Mikrofon-Sender an, leuchtet die RF-Anzeige des Receivers auf, um anzuzeigen, dass die beiden Geräte angeschlossen sind und sich in Reichweite befinden. Der Receiver und der Mikrofon-Sender sind zur Funktion mit einer regional festgelegten Frequenz vorprogrammiert.
6. Drehen Sie den Lautstärkeregler, um den Audio-Signalpegel einzustellen, der vom Audio-Ausgang an das Mischpult oder das PA-System gesendet wird.

Funktionen

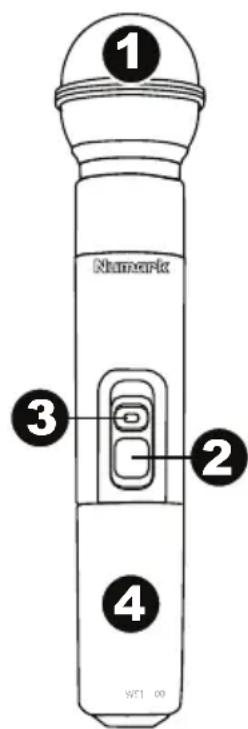

Mikrofon-Sender

1. Gitter: These Abdeckung schützt die Mikrofonhülle und reduziert Luft- und Atemgeräusche.
2. Ein/Aus-Schalter: Mit diesen Dreipositionenschalter kann der Sender ein- oder ausgeschaltet werden.

i. Der Sender ist aus.
ii. Der Sender ist eingeschaltet, aber das Audio-Signal ist stummgeschaltet.
iii. Der Sender ist eingeschaltet und sendet Audiodaten an den Receiver.

1. Leistungsanzeige: Diese LED-Leuche blinkt kurz, sobald der Ein/Aus-Schalter in die Ein-Position gebracht wird.
2. Batteriefach: Setzen Sie 2 AA-Batterien in das Fach ein. Stellen Sie sicher, dass die Polaritäten der Batterien (+ und -) korrekt sind.

Receiver

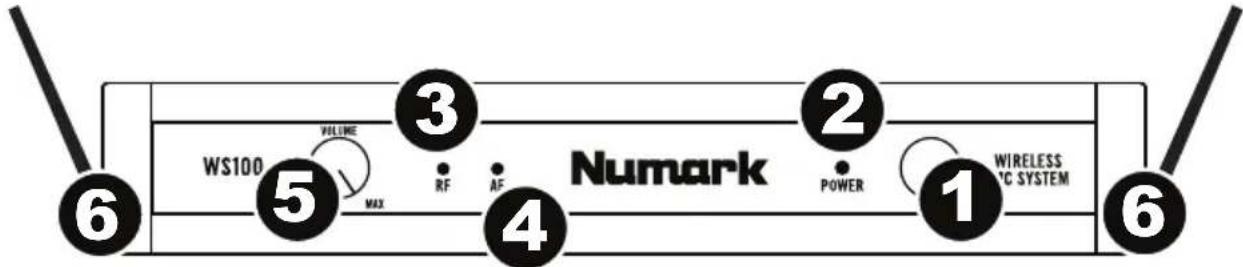

Vorderseite

1. Ein/Aus-Taste: Drucken Sie diese Taste, um den Receiver ein- oder auszuschalten.
2. Leistungsanzeige: Ein Leuchten dieser LED-Lampe zeigt an, dass der Receiver eingeschaltet ist.
3. RF-Anzeige: Ein Leuchten dieser LED-Lampe zeigt an, dass der Receiver ein Signal vom Sender empfängt.
4. AF-Anzeige: Ein Leuchten dieser LED-Lampe zeigt den aktuellen, vom Sender empfangenen Audio-Signalpegel an.
5. Lautstärkenregler: Drehen Sie diesen Knopf, um den Lautstärkepegel des Mic-Ausganges und Line-Ausganges einzustellen.
6. Antennen: These Antennen empfangen das Signal vom Sender. Platzieren Sie die Antennen in aufrechter Position, um eine bestmögliche Signalqualität sicherzustellen.

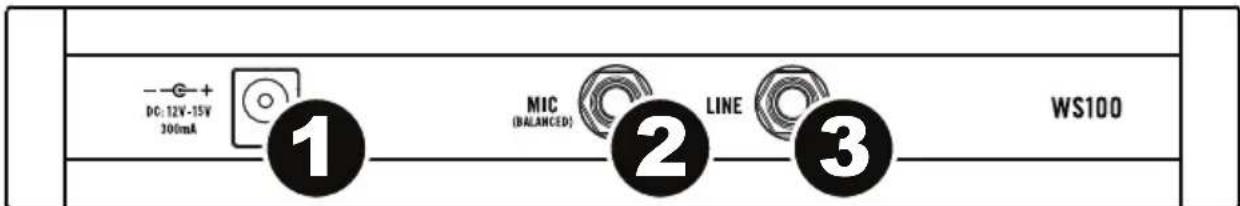

Rückseite

1. Power-Eingang: Verwenden Sie das mitgelieferte Netzteil, um diesen Eingang mit einer Steckdose zu verbinden.
2. Mic-Ausgang (6,35 mm): Verwenden Sie ein standardmäßiges 6,35mm-Kabel, um diesen symmetrischen Ausgang mit ihrem Mischpult, PA-System usw. zu verbinden. Stellen Sie safer, dass der Eingang des angeschlossenen Gerätes so eingestellt ist, dass er ein Mikrofon-Audiosignal empfangen kann.
3. Line-Ausgang (6,35 mm): Verwenden Sie ein standardmäßiges 6,35mm-Kabel, um diesen asymmetrischen Ausgang mit ihrem Gitarrenverträker, Mischpult, PA-System, usw. zu verbinden. Stellen Sie sicher, dass der Eingang des angeschlossenen Gerätes so eingestellt ist, dass er ein Line-Audiosignal empfangen kann.

Problebehebung

Problem

Der Receiver erzeugt keinen Ton.

Lösung

Stellen Sie sicher, dass das Netzteil des Receivers korrekt an einen Netzeingang und eine Stromquelle angeschlossen ist.

Stellen Sie sicher, dass die Batterien des Mikrofon-Senders richtig eingesetzt sind und dass deren Polaritäten (+ und -) korrekt sind.

Stellen Sie sicher, dass der Audio-Ausgang des Receivers richtig mit ihrer Mischpult, Verständerkersystem usw. verbunden ist. Vergewissern Sie sich zudem, dass der Eingang des angeschlossenen Gerätes so eingestellt ist, dass er das korrekte Mikrofon- oder Line-Audiosignal empfangen kann, je nachdem, welche Audio-Ausgang verwendet wird.

Stellen Sie sicher, dass sich der Receiver und der Mikrofonsender in einer Reichweite von 200 Fuß (60 Meter) befinden und eine klare Sightverbindung besteht. Vergewissern Sie sich zudem, dass sich der Receiver nicht in unmittelbarer Höhe zu metallischen Gegenständen oder anderen Geräten (andere Drahtlossysteme, Fernseher, Radio, usw.) befindet, die RF-Störungen verursachen konnten.

Es bestehen hörbare Störungen bei der Übertragung

Stellen Sie sicher, dass sich der Receiver und der Mikrofonsender in einer Reichweite von 200 Fuß (60 Meter) befinden und eine klare Sightverbindung besteht. Vergewissern Sie sich zudem, dass sich der Receiver nicht in unmittelbarer Höhe zu metallischen Gegenständen oder anderen Geräten (andere Drahtlossysteme, Fernseher, Radio, usw.) befindet, die RF-Störungen verursachen können.

Falls Sie mehrere Sender-Receiver-Paare verwenden, nutzen Sie nur eines zur gleichen Zeit.

Das Signal ist verzerrt.

Stellen Sie sich, dass sich der Receiver nicht in unmittelbarer Höhe zu metallischen Gegenständen oder Geräten (andere Drahtlossysteme, Fernseher, Radio, usw.) befindet, die RF-Störungen verursichen können.

Verringern Sie die Lautstärkeneinstellung über den Lautstärkeregler des Receivers.

Stellen Sie sicher, dass - je nachdem, welcher AudioAusgang genutzt wird - der Eingang des angeschlossenen Gerätes so eingestellt ist, dass er das richtige Mikrofon- oder Line-Audiosignal empfangen kann.
