MANUAL DE USUARIO WS100 NUMARK

limentación Mezclador

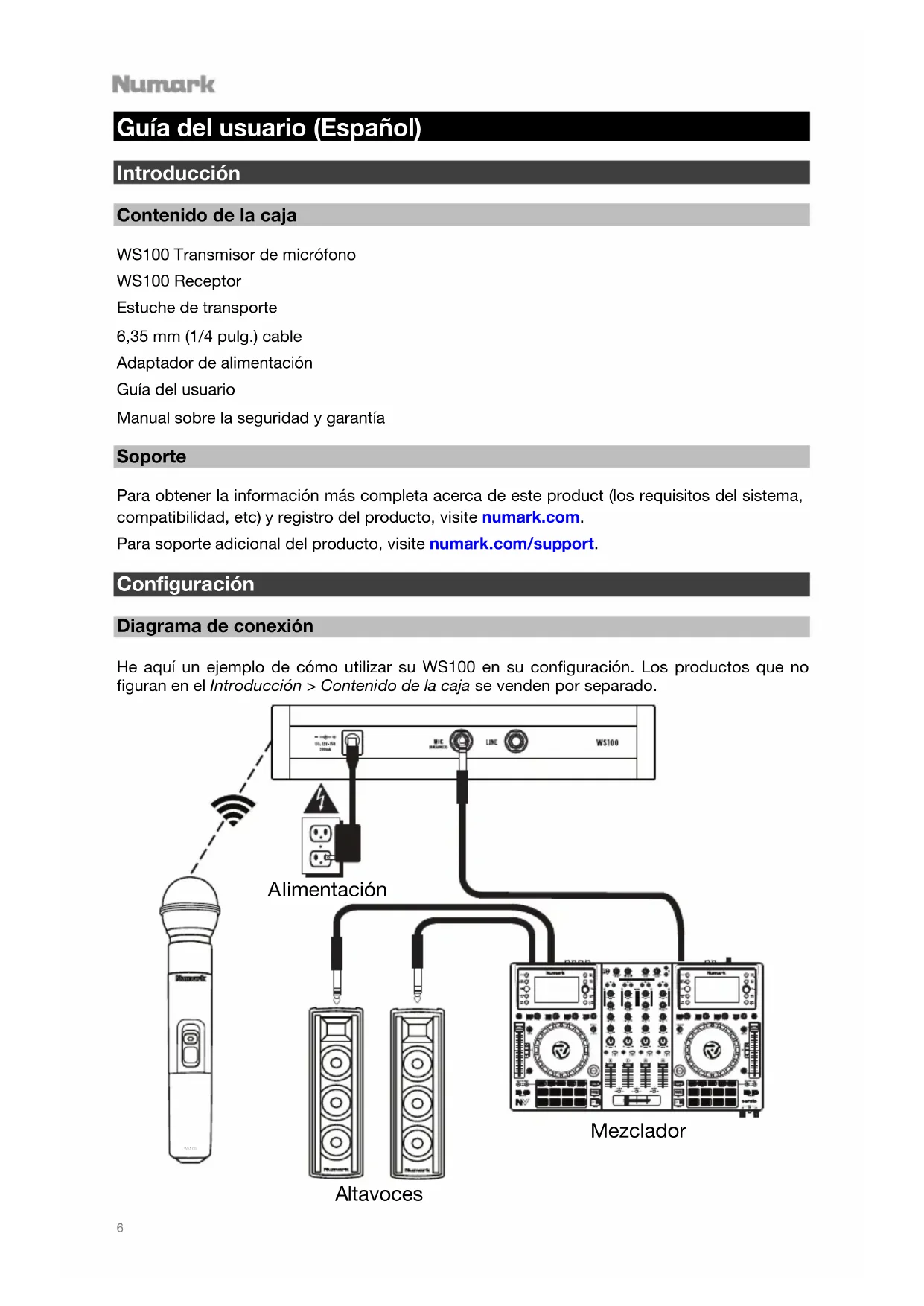

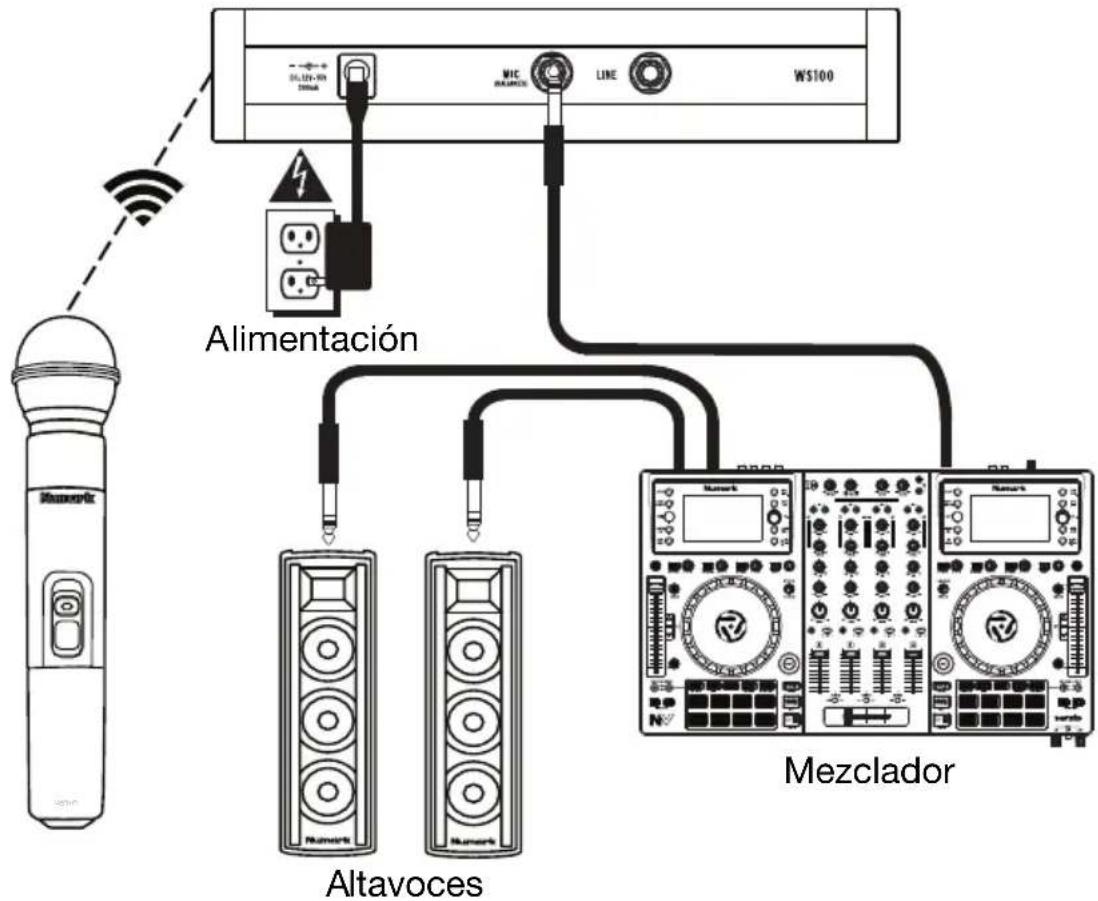

ltavoces Guía del usuario (Español) Introducción Contenido de la caja WS100 Transmisor de micrófono WS100 Receptor Estuche de transporte 6,35 mm (1/4 pulg.) cable Adaptador de alimentación Guía del usuario Manual sobre la seguridad y garantía Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite numark.com. Para soporte adicional del producto, visite numark.com/support. Configuración Diagrama de conexión He aquí un ejemplo de cómo utilizar su WS100 en su configuración. Los productos que no figuran en el Introducción > Contenido de la caja se venden por separado. WS1

Preparación del transmisor del micrófono

1. Extraiga la puerta del compartimiento para pilas del transmisor del micrófono e inserte

2 pilas AA en el mismo. Asegúrese de que las polaridades de las pilas (+ y –) sea la correcta.

2. Vuelva a colocar la puerta del compartimiento para pilas.

3. Coloque el interruptor de encendido en la posición on. El indicador de encendido

parpadeará brevemente para indicar que el transmisor del micrófono está encendido. Preparación del receptor

1. Para obtener mejores resultados, coloque el receptor al menos a 1 metro (3 pies) por

encima del piso y coloque la antena en posición vertical.

2. Utilice el adaptador de corriente incluido para conectar la entrada de corriente del

receptor a su toma de corriente.

3. Utilice un cable de 6,35 mm (1/4 pulg.) estándar para conectar una de las salidas de

audio de su receptor a su mezclador o sistema de altavoces alimentados. No utilice ambas salidas de audio al mismo tiempo; esto puede dar como resultado una pérdida en la señal o mayor ruido.

4. Pulse el botón de encendido para encender el altavoz

5. Si el transmisor del micrófono está encendido, el indicador RF del receptor se iluminará

para mostrar que los dispositivos están conectados y dentro del rango. El receptor y el transmisor del micrófono están pre-programados para funcionar en una frecuencia regional fija.

6. Utilice la perilla de volumen para ajustar el nivel de la señal de audio enviada desde la

salida de audio de su mezclador o sistema de altavoces alimentados.

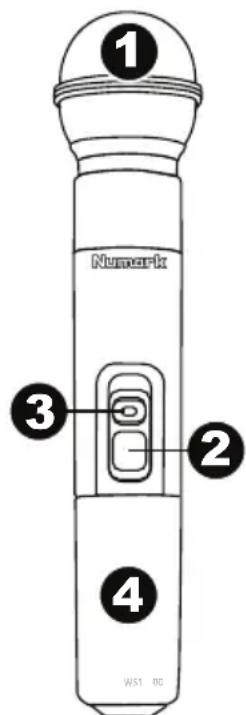

Características Transmisor de micrófono

1. Rejilla: Esta cobertura protege la cápsula del micrófono y reduce

el ruido del aire y la respiración.

2. Interruptor de encendido: Este interruptor de tres posiciones

enciende y apaga el transmisor.

i. El transmisor está apagado.

ii. El transmisor está encendido, pero la señal de audio está

iii. El transmisor está encendido y enviando audio al receptor.

3. Indicador de encendido: Este LED parpadeará brevemente

cuando el interruptor de encendido se pasa a la posición de encendido.

4. Compartimiento de las pilas: Inserte 2 pilas AA en el

compartimiento. Asegúrese de que las polaridades de las pilas (+ y –) sea la correcta.

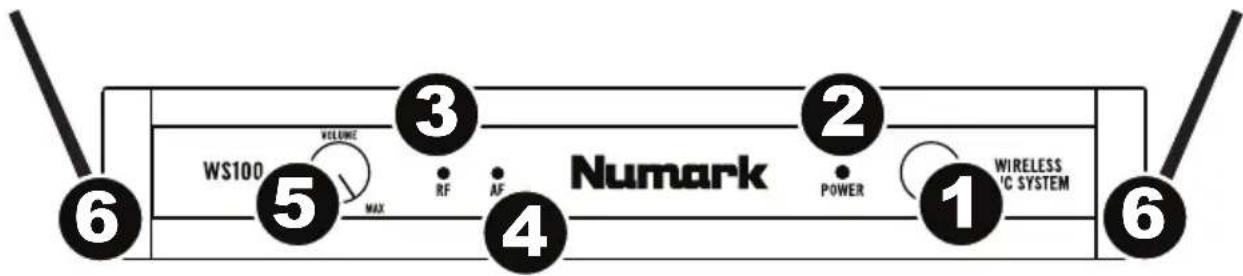

1. Botón de encendido: Pulse este botón para encender o apagar el receptor.

2. Indicador de encendido: Al encenderse, este LED indica que el receptor está

3. Indicador RF: Al encenderse, este LED indica que el receptor está recibiendo una señal

proveniente del transmisor.

4. Indicador AF: Al encenderse, este LED indica el nivel actual de la señal de audio recibida

desde el transmisor.

5. Perilla de volumen: Gire esta perilla para ajustar el volumen de la salida de micrófono y

6. Antenas: Estas antenas reciben la señal proveniente del transmisor. Coloque las antenas

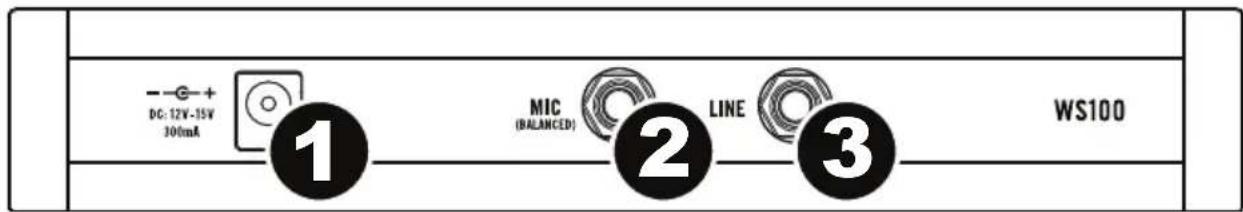

en posición vertical para obtener la mejor calidad de señal. Panel trasero

1. Entrada de corriente: Utilice el adaptador de corriente incluido para conectar esta

entrada a una toma de corriente.

2. Salida de micrófono (6,35 mm / 1/4 pulg.): Utilice un cable estándar de 6,35 mm (1/4

pulg.) para conectar esta salida balanceada a su mezclador, sistema de altavoces alimentados, etc. Asegúrese de que la entrada del dispositivo conectado esté configurada para recibir una señal de audio de nivel de micrófono.

3. Salida de línea (6,35 mm / 1/4 pulg.): Utilice un cable estándar de 6,35 mm (1/4 pulg.)

para conectar esta salida no balanceada a su amplificador de guitarra, mezclador, sistema de altavoces alimentados, etc. Asegúrese de que la entrada del dispositivo conectado esté configurada para recibir una señal de audio de nivel de línea.

Solución de problemas Problema Solución El receptor no produce ningún sonido. Asegúrese de que el adaptador de corriente del receptor esté conectado correctamente a la entrada de corriente y a la fuente de corriente. Asegúrese de que las pilas del transmisor estén insertadas apropiadamente y que sus polaridades (+ y –) sean correctas. Asegúrese de que la salida de audio del receptor esté conectada correctamente a su mezclador, sistema de altavoces alimentados, etc. También, asegúrese de que la entrada del dispositivo conectado esté configurada para recibir la señal de audio de nivel de línea o de nivel de micrófono correcta, en función de la salida de audio que se esté utilizando. Asegúrese de que el receptor y el transmisor del micrófono estén a menos de 60 metros (200 pies) de distancia entre sí y en línea de visión directa. Además, asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Se escucha interferencia en la transmisión. Asegúrese de que el receptor y el transmisor del micrófono estén a menos de 60 metros (200 pies) de distancia entre sí y en línea de visión directa. Además, asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Si está utilizando múltiples pares de transmisor- receptor, utilice sólo un par a la vez. La señal está distorsionada. Asegúrese de que el receptor no esté inmediatamente cerca de ningún objeto o dispositivo metálico que pudiera causar interferencia de RF (otros sistemas inalámbricos, TV, radio, etc.). Disminuya el ajuste de la perilla de volumen del receptor. Asegúrese de que la entrada del dispositivo con el lado esté configurada para recibir la señal de audio de nivel de línea o de nivel de micrófono correcta, en función de la salida de audio que se esté utilizando.10
