BEDIENUNGSANLEITUNG CDMIX1 NUMARK

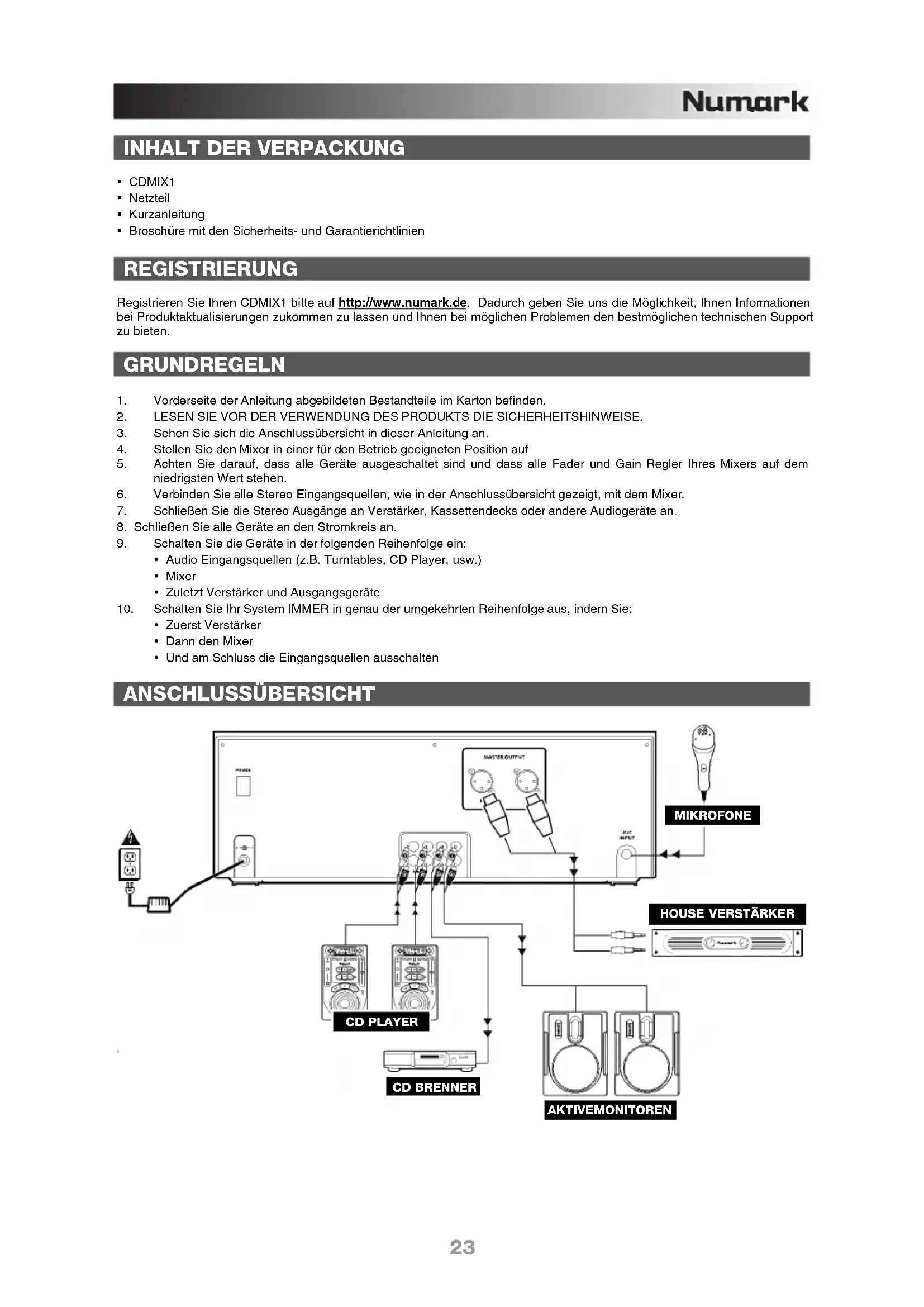

INHALT DER VERPACKUNG

CDMIX1 Netzteil Kurzanleitung Broschüre mit den Sicherheits- und Garantierichtlinien REGISTRIERUNG Registrieren Sie Ihren CDMIX1 bitte auf http://www.numark.de. Dadurch geben Sie uns die Möglichkeit, Ihnen Informationen bei Produktaktualisierungen zukommen zu lassen und Ihnen bei möglichen Problemen den bestmöglichen technischen Support zu bieten. GRUNDREGELN

1. Vorderseite der Anleitung abgebildeten Bestandteile im Karton befinden.

2. LESEN SIE VOR DER VERWENDUNG DES PRODUKTS DIE SICHERHEITSHINWEISE.

3. Sehen Sie sich die Anschlussübersicht in dieser Anleitung an.

4. Stellen Sie den Mixer in einer für den Betrieb geeigneten Position auf

5. Achten Sie darauf, dass alle Geräte ausgeschaltet sind und dass alle Fader und Gain Regler Ihres Mixers auf dem

niedrigsten Wert stehen.

6. Verbinden Sie alle Stereo Eingangsquellen, wie in der Anschlussübersicht gezeigt, mit dem Mixer.

7. Schließen Sie die Stereo Ausgänge an Verstärker, Kassettendecks oder andere Audiogeräte an.

8. Schließen Sie alle Geräte an den Stromkreis an.

9. Schalten Sie die Geräte in der folgenden Reihenfolge ein:

y Audio Eingangsquellen (z.B. Turntables, CD Player, usw.) y Mixer y Zuletzt Verstärker und Ausgangsgeräte

10. Schalten Sie Ihr System IMMER in genau der umgekehrten Reihenfolge aus, indem Sie:

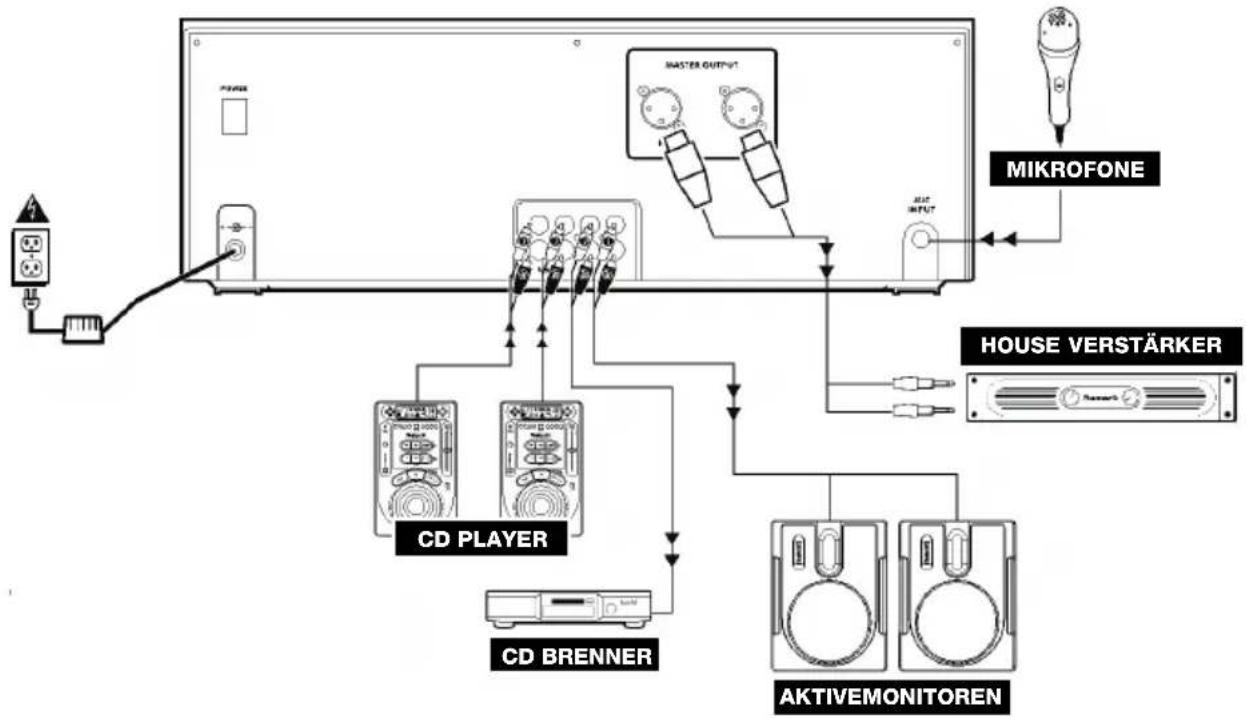

y Zuerst Verstärker y Dann den Mixer y Und am Schluss die Eingangsquellen ausschalten ANSCHLUSSÜBERSICHT

ERSTÄRKER AKTIVEMONITOREN CD BRENNER CD PLAYER24

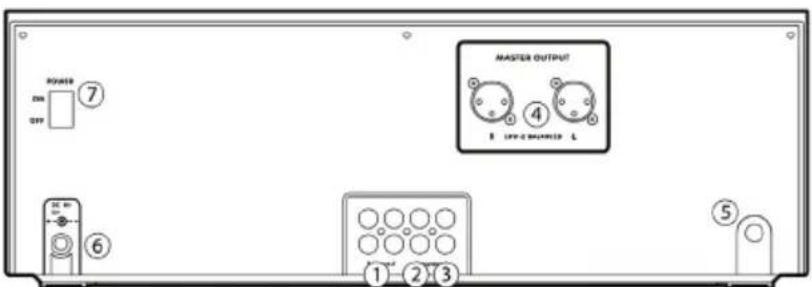

ÜBERSICHT ÜBER DIE RÜCKSEITE

1. LINE EINGÄNGE – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder Audio Interfaces, an.

2. RECORD AUSGANG (RCA) – Verwenden Sie ein normales RCA Kabel, um diesen Record Ausgang mit einem

Aufnahmegerät, wie einem CD Brenner oder einem Tape Deck zu verbinden. Die Lautstärke dieses Ausgangs wird durch die Pre-Master Pegel bestimmt.

3. MASTER AUSGANG (RCA) – Verbinden Sie diesen Ausgang mit einem PA System, Aktivmonitoren oder einer HiFi

Anlage. Die Lautstärke dieses Ausgangs wird mit dem MASTER FADER auf der Mixer Vorderseite geregelt.

4. MASTER AUSGANG (SYMMETRISCH) – Schließen Sie den symmetrischen XLR Ausgang an ein PA System oder an

Aktivlautsprecher an. Die Lautstärke dieses Ausgangs wird mit dem MASTER FADER auf der Mixer Vorderseite geregelt.

5. MIC EINGANG – Verbinden Sie Ihr Mikrofon mit einem 6,3 mm Klinkenkabel mit diesem Eingang.

6. AC IN – Verwenden Sie das beiliegende Netzteil, um den Mixer mit einer Steckdose zu verbinden. Verbinden Sie,

während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem Mixer und stellen Sie erst dann die Verbindung zur Steckdose her.

7. POWER SCHALTER – Mit diesem Schalter können Sie den Mixer einschalten, nachdem alle Kabelverbindungen

vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie den Mixer vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den Mixer ausschalten.

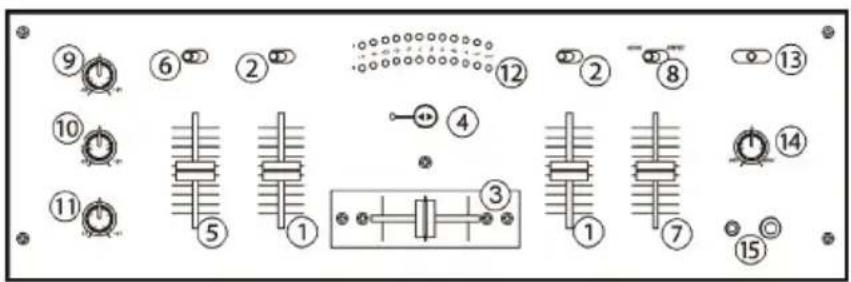

ÜBERSICHT ÜBER DIE MIXER

1. KANAL-FADER – Bestimmt den Audiopegel, der zum Program Mix gesendet wird.

2. EINGABEWAHL – Zur Auswahl der Eingabequelle, die and den entsprechenden Kanal geleitet wird. Die

Eingangsbuchsen befinden sich auf der Rückseite des Geräts.

3. CROSSFADER – Audioüberblendung zwischen den Kanälen 1 und 2. Wird der Crossfader nach links geschoben, wird

Kanal 1 abgespielt. Bewegt man den Crossfader nach rechts, hört man Kanal 2. Hinweis: Der Crossfader kann im Falle von Abnutzung leicht vom Benutzer ausgewechselt werden. Dazu wird einfach die Abdeckung abgenommen, dann die Befestigungsschrauben des Faders entfernen. Der Fader sollte nur mit einem vom Numark-Fachhändler authorisierten Ersatzteil ersetzt warden.

4. FADER START – Aktivierung oder Deaktivierung des “Fader-Start.” Ist der Fader-Start auf einer Seite aktiviert und

bewegt man den Crossfader auf dieser Seite, der Kanal beginnt zu spielen.

5. MIC GAIN – Stellt die Lautstärke des Mikrofonkanals ein.

6. MIKROPHON EIN/AUS – Zum Ein- und Ausschalten des Mikrophons.

7. MASTER FADER – Steuert die Ausgangslautstärke des Program Mixes.

8. STEREO / MONO – Zur Einstellung des Programm-Mix auf Stereo oder Mono.

9. KANAL-HÖHEN – Steuert die Höhen des Signals des Program Mixes.

10. KANAL-MITTEN – Steuert die Mitten des Signals des Program Mixes.

11. KANAL-BÄSSE – Steuert die Bässe des Signals des Program Mixes.

12. STEREOPEGELANZEIGE – Dient zur Kontrolle des Audiopegels des Mixes.

13. CUE-MODUSWAHL – Hier kann gewählt werden, welches Audiosignal zum Kopfhörer geschickt werden soll. Wird auf

“1+2” geschaltet, werden dementsprechend die Kanäle 1 und 2 gehört.

14. CUE-LAUTSTÄRKE – Zur Einstellung der Lautstärke des Cue-Kanals.

15. KOPFHÖRER – Schließen Sie hier Ihren Kopfhörer mit 6,3 mm oder 3,5 mm Klinkenstecker an, um Signale vorhören

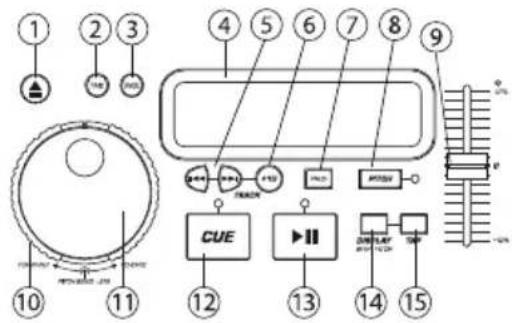

und Cue Funktionen verwenden zu können. Die Regler für den Kopfhörerausgang befinden sich auf der Oberseite des Mixers.25 CD-SPIELER BEDIENELEMENTE

1. AUF/ZU (Disc-Einlegevorrichtung Auf/Zu) – Drücken Sie hier, um die

Disc einzulegen oder herauszunehmen. Jedes Betätigen wird die Einlegevorrichtung auf der Schiene öffnen oder schliessen. HINWEIS: Die Einlegevorrichtung öffnet nur dann, wenn die CD pausiert ist. Die Einlegevorrichtung schliesst nach 30 Sekunden automatisch.

2. ZEIT (Zeittaste) – Schaltet die Zeitanzeige zwischen vergangener

Abspielzeit, verbleibender Abspielzeit des Titels und verbleibender Abspielzeit der gesamten CD..

3. KONT/EINZ – Bei einmaligem oder mehrfachem Drücken, spielt das

Gerät nur einen Titel oder alle Titel nacheinander ab.

4. LCD-ANZEIGE- Zeigt alle CD-Funktionen während des Ablaufs an.

Diese Funktionen werden im nächsten Abschnitt erläutert.

5. TITEL (Titeltasten) - Diese Tasten werden benutzt, um den Titel, welcher gespielt werden soll, auszuwählen.

6. Titel-10-Taste – Diese Taste dient zum schnellen Anwählen von höher numerierten Titeln auf der CD.

7. PROGRAMM – Drücken Sie diese Taste herunter, wird das Gerät anhalten und die Programmanzeige leuchtet auf. Wählen Sie

alle Titel, welche in das Programm aufgenommen werden sollen, aus und drücken Sie die PROGRAMM-Taste nach jeder Wahl. Sie können bis zu 20 Titel vorprogrammieren. Drücken Sie PLAY, um das Programm zu starten. Um aus dem Programm auszusteigen oder es zu löschen, halten Sie entweder die Programmtaste für mehr als 2 Sekunden gedrückt während das Gerät gestoppt ist, öffnen die Einlegevorrichtung oder schalten den Strom ab.

8. TONLAGE (Tonlagentaste) – Aktiviert den Tonlagenschieberegler.

9. TONLAGEN-SCHIEBEREGLER – Die Tonlage kann bis zu +/-12% verändert werden, indem man die TONLAGE-Taste drückt, so

daß das TONLAGE LED aufleuchtet und dann den Schiebeblendregler bewegt. Die Tonlage wird nicht verändert, wenn das TONLAGE LED nicht aufleuhtet. 10. SUCHRAD (ÄUßERER RING) - 3 vorwärts und 3 rückwärts Geschwindigkeitsstellungen um Musikstücke zu durchsuchen. Je mehr das Rad in die eine oder andere Richtung gedreht wird, umso schneller wird das Musikstück durchsucht.

11. TONLAGE VERÄNDERUNG/JOG-RAD (INNERER RING) – Das Jog-Rad hat, abhängig von der augenblicklichen Betriebsart, 2

Funktionen. a) Während die CD nicht abgespielt wird, kann das Jog-Rad eine langsame Rahmensuche ausführen. Um einen neuen Rahmen-Cue-Punkt zu setzen, drehen Sie das Rad und drücken Sie dann Play, sobald Sie die genaue Position bestimmt haben. Drücken Sie CUE, um zum “CUE POINT” zurückzukehren. b) Falls beide CD-Spieler eine CD abspielen, ermöglicht es die Tonlageveränderungsfunktion, die Position der Basstakte anzugleichen, nachdem die Tonlage beider Discs angeglichen wurde. Jeder der beiden Spieler kann “aufholen” oder “zurückfallen” um dem jeweils anderen Spieler gleichzukommen. Das Jog-Rad wird vorübergehend die Tonlage des Musikstücks verändern, wenn dieses bereits abgespielt wird, durch Drehen des Rads im Uhrzeigersinn um schneller zu werden oder gegen den Uhrzeigersinn, um langsamer zu werden. Die Takte können angeglichen werden, indem die Tonlage einer Disc unter Berücksichtigung der Tonlage der anderen Disc verändert wird. 12. CUE – Drücken der CUE-Taste während des Abspielens erzeugt eine Rückkehr zur anfänglichen Abspielposition. Falls PAUSE vor CUE gedrückt wird, wird dies der neue Cue-Punkt. Abwechselndes Drücken der Tasten PLAY und CUE führt zum beliebig oftmaligen Abspielen der CD, angefangen von derselben Position. Das CUE LED leuchtet ab dem Zeitpunkt auf, in dem die CUE- Taste gedrückt wurde, bis die CD wieder auf die Position, an welcher das Abspielen begann, zurückgesetzt wurde. Falls dieses LED ständig aufleuchtet, zeigt dies Betriebsbereitschaft an.

13. START/PAUSE (Play/Pause-Taste) – Jedes Drücken der Play/Pause-Taste schaltet zwischen Abspielen und Pausieren und

14. TPM/TONLAGE-TASTE – Schaltet zwischen Anzeigeart TPM und prozentuale Veränderung der Tonlage um.

15. TAP TASTE – Antippen dieses Knopfes im Takt der Musik führt zur Errechnung der augenblicklichen Takte Pro Minute (TPM). LCD-ANZEIGEELEMENTE

1. PLAY: Aktiviert, während das Gerät eine CD abspielt.

2. PAUSE: Aktiviert, wenn das Gerät pausiert.

3. CUE: Blinkt, wenn das Gerät einen Cue-Punkt setzt. Leuchtet

ununterbrochen, wenn das Gerät an einem Cue-Punkt pausiert.

4. PROGRAM: Wird verwendet, um die Titelfolge, welches das Gerät

automatisch abspielen soll, vorzuprogrammieren. Dies ist eine hervorragende Funktion für den Fall, daß Sie den CD-Spieler sich selbst überlassen müssen.

5. TIME MODE: (Abgelaufen) zeigt die Zeit im tatsächlichen

Abspielverlauf an.(Verbleibend) zeigt an, wieviel Zeit für einen bestimmten Titel verbleibt. Diese Funktion wird über die ZEIT-Taste gesteuert. 6. SINGLE: Wird angezeigt, wenn das Gerät auf das jeweilige Abspielen eines einzigen Titels eingestellt ist. Falls dies nicht aufleuchtet, werden alle Titel der CD nacheinander abgespielt. Diese Funktion wird über die KONT/EINZ-Taste gesteuert.

7. PITCH: Leuchtet auf, wenn die TONLAGE-TASTE aktiviert ist.

8. TIME BAR: Zeigt entweder die verbleibende oder die abgelaufene Zeit an, je nach Einstellung der ZEIT-TASTE.

9. PITCH/BPM: Zeigt die prozentuale Veränderung der Tonlage oder die augenblicklichen TPM.

10. TRACK: Zeigt an, welchen Titel das Gerät im Augenblick abpielt.

11. MINUTES: Zeigt entweder die vergangenen oder verbleibenden Minuten an, je nach Einstellung der Betriebsart.

12. SECONDS: Zeigt entweder die vergangenen oder verbleibenden Sekunden an, je nach Einstellung der Betriebsart.

13. FRAMES: Für exaktes Cueing unterteilt der CD-Spieler eine Sekunde in 75 Rahmen. Zeigt entweder die vergangenen oder

verbleibenden Rahmen an, je nach Einstellung der Betriebsart.26

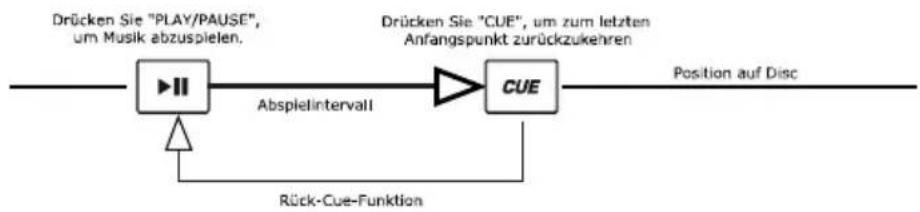

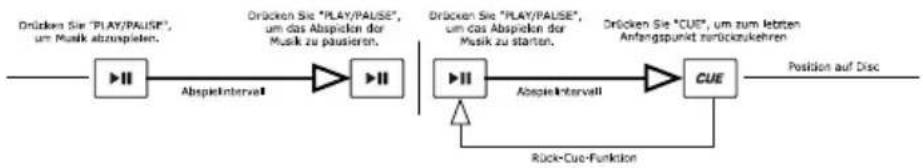

Ein Drücken der “PLAY/PAUSE”-Taste startet die Disc. Wird die “CUE”- Taste gedrückt, wird die Disc zum letzten Anfangspunkt zurückgesetzt. Dies ist der Cue-Punkt. Abwechselndes Drücken der Tasten “PLAY/PAUSE” und “CUE” führt zum beliebig oftmaligen Abspielen der CD, angefangen von derselben Position. Diese Funktion wird Rück-Cue genannt.

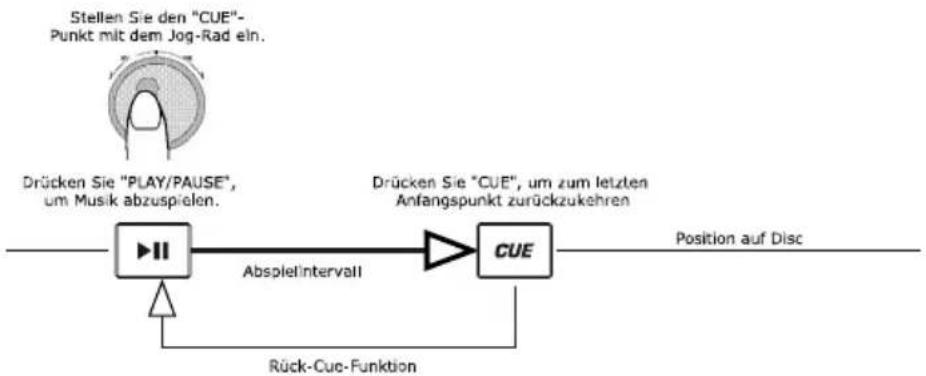

Falls das Abspielen pausiert und dann wieder gestartet wurde, wird die Rückkehrposition für das Rück-Cue auf diese neue Position festgelegt. EDITIERUNG CUE-PUNKT Wird das innere Rad während des Festlegens eines Cue-Punkts gedreht, kann ein neuer Cue-Punkt gefunden werden. Der CD- Spieler wird wiederholt kleine Teile der CD abspielen während Sie die gewünschte Position anwählen. Sie können bestätigen, daß der neue Cue-Punkt der Gewünschte ist, indem Sie “PLAY/PAUSE” und dann “CUE” drücken.

ANGLEICHEN DER TAKTE PRO MINUTE (BPM) Gleichen Sie das Tempo an, indem Sie sowohl die Musik von SPIELER 1 als auch SPIELER 2 abhören und die Tonlage angleichen. Falls das Tempo der Musik des gewählten CD-Spielers im Vergleich zum Tempo des anderen Spielers langsam ist, bewegen Sie den Schieberegler auf die ( + )-Seite und passen Sie das Tempo an. Falls schneller, bewegen Sie den Schieberegler auf die ( - )-Seite. Die folgende Abbildung zeigt den Fall, in welchem die Tonlage von SPIELER 2 der Tonlage der Musik, welche auf SPIELER 1 abgespielt wird, angepasst wird.

1. Drücken Sie “PLAY/PAUSE”, um SPIELER 1 zu starten. PLAYER 1 spielt.

2. Drücken Sie “PLAY/PAUSE”, um SPIELER 2 zu starten. Beide CD-Spieler spielen CDs ab.

3. Hören Sie SPIELER 2 über Ihren Kopfhörer ab. Falls der Takt auf Kanal 2 (im

Kopfhörer) schneller als der von Kanal 1 ist, verlangsamen Sie den Takt von Kanal 2 mit der Tonlagensteuerung.

4. Falls der Takt auf Kanal 2 (im Kopfhörer) langsamer als der von Kanal 1 ist, erhöhen

Sie den Takt mit der Tonlagensteuerung.

VERWENDUNG DER TPM-ANZEIGEFUNKTION

Drücken Sie die TPM-Taste, um die TPM-Funktion in der Anzeige auf der Seite jenes CD- Spielers, welchen Sie einstellen möchten, auszuwählen. Tippen Sie die Zählertaste im Takt der Musik an. Die TPM-Anzahl erscheint in der Anzeige. Je öfter Sie antippen, umso genauer wird diese Anzahl sein. Wenn Sie den Tonlagen-Schieberegler einstellen, wird sich diese Anzahl um einen entsprechenden Prozentsatz ändern.27 ANPASSUNG DES TAKTS DURCH DIE TONLAGENVERÄNDERUNG Falls Sie entdecken, daß die TPMs (Takte pro Minute oder das Tempo) zwar gleich sind, doch die Trommelschläge nicht übereinstimmen, müssen Sie vorübergehend die Tonlage verändern. Die folgende Abbildung zeigt Ihnen, wie man den Takt von SPIELER 2 mit dem Takt der Musik, welche auf SPIELER 1 abgespielt wird, in Einklang bringt. (Dieser Vorgang kann auf jedem der beiden SPIELER durchgeführt werden). Nachdem Sie die TPMs in Einklang gebracht haben, verändern Sie die Tonlage wie folgt: Falls SPIELER 2 schneller ist, drehen Sie das Jog-Rad gegen den Uhrzeigersinn. Falls SPIELER 2 langsamer ist, drehen Sie das Jog-Rad im Uhrzeigersinn.

Die Tonlage verändert sich automatisch während das Jog-Rad gedreht wird. Je schneller Sie das Rad drehen, umso mehr verändert sich die Tonlage. Ein Loslassen des Rads bringt die Musik wieder zur originalen Tonlage zurück. (Die TPMs sind also wieder gleich.).

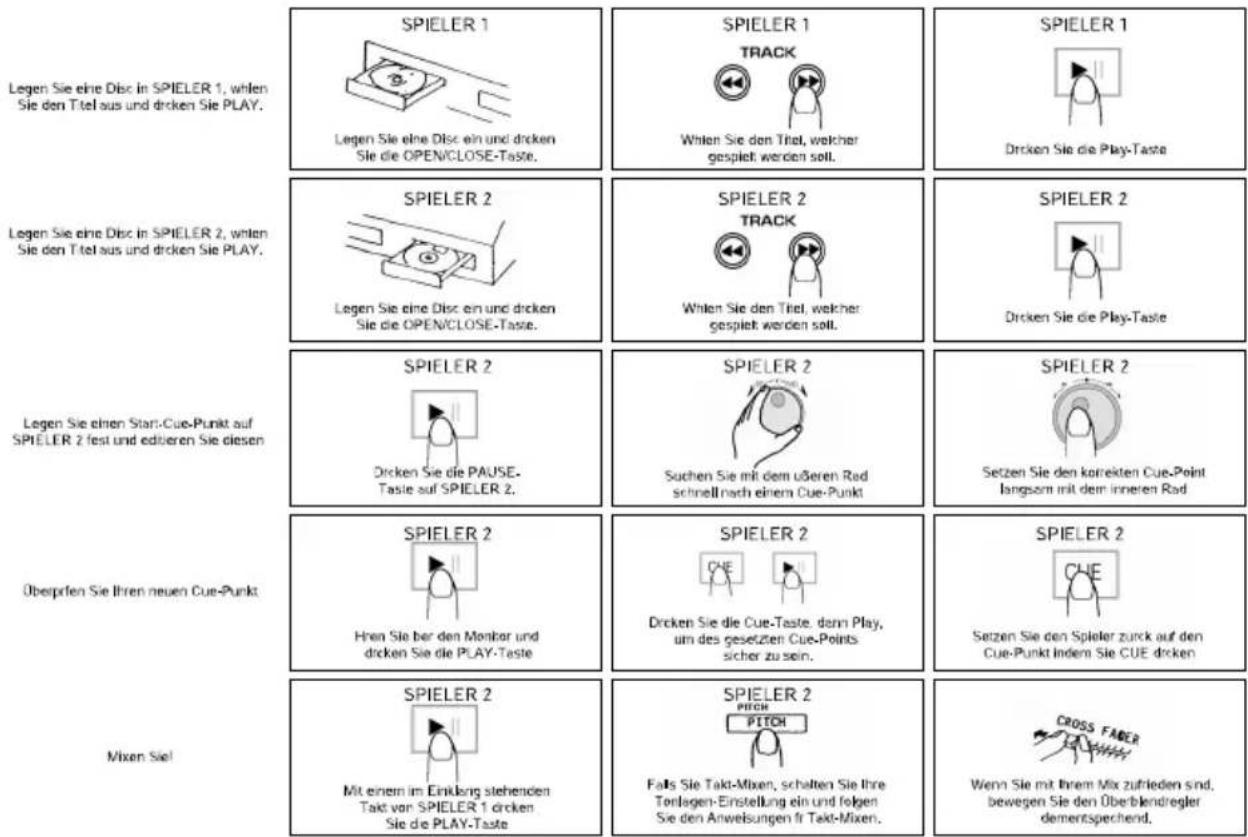

BEISPIELE ZUM MIXEN MIT BEIDEN CD-SPIELERN

Während SPIELER 1 eine CD abspielt, legen Sie eine Disc in SPIELER 2 und wählen Sie Ihr nächstes Musikstück aus, bringen Sie die Tonlage in Einklang mit dem Musikstück auf SPIELER 1 und wenn Sie fertig sind, blenden Sie mit dem Überblendregler Ihres Mixers von SPIELER 1 auf SPIELER 2 über.www.numark.com
