MANUAL DE USUARIO AC201R ANGELCARE

Advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Instrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Prueba de funcionamiento del Intercomunicador Angelcare

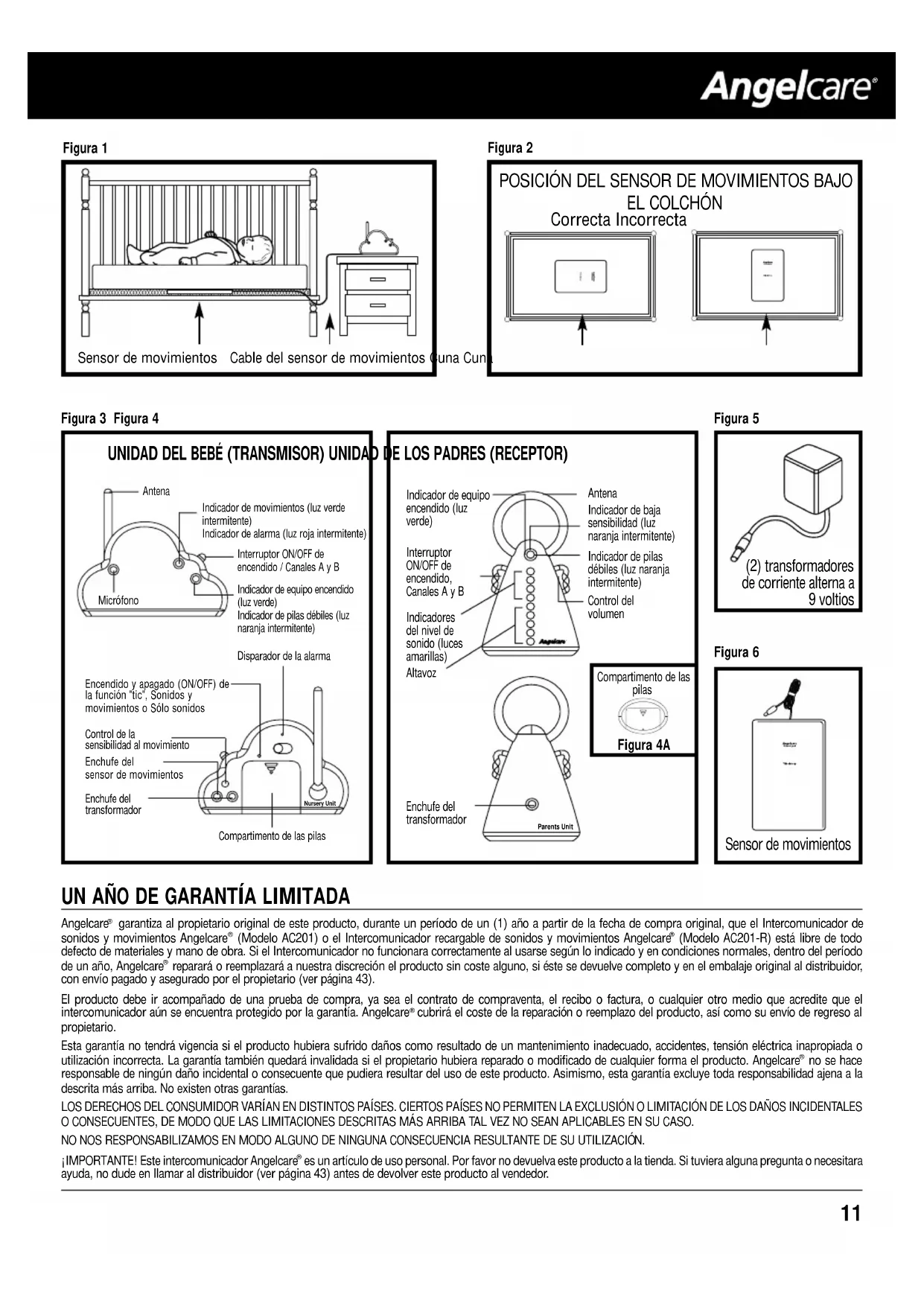

Figura 1 Figura 2 Correcta Incorrecta POSICIÓN DEL SENSOR DE MOVIMIENTOS BAJO

Parents UnitNursery Unit Enchufe deltransformador Control de la sensibilidad al movimiento Compartimento de laspilas Compartimento de las pilas (2) transformadores de corriente alterna a 9 voltios Antena Micrófono Control delvolumenIndicador de pilasdébiles (luz naranjaintermitente) Interruptor ON/OFF de encendido / Canales A y B Indicador de equipo encendido (luz verde) Indicador de pilas débiles (luz naranja intermitente) Indicador de equipoencendido (luzverde)InterruptorON/OFF deencendido,Canales A y BIndicadoresdel nivel desonido (lucesamarillas)Altavoz Sensor de movimientos Figura 6 Disparador de la alarma Encendido y apagado (ON/OFF) de la función "tic", Sonidos y movimientos o Sólo sonidos Enchufe del transformador Enchufe del sensor de movimientos Indicador de bajasensibilidad (luznaranja intermitente) Cable del sensor de movimientos Cuna Cuna Sensor de movimientos Figura 3 Figura 4 Figura 4A Figura 5 UNIDAD DEL BEBÉ (TRANSMISOR) UNIDAD DE LOS PADRES (RECEPTOR) Antena Indicador de movimientos (luz verde intermitente) Indicador de alarma (luz roja intermitente) UN AÑO DE GARANTÍA LIMITADA Angelcare

garantiza al propietario original de este producto, durante un período de un (1) año a partir de la fecha de compra original, que el Intercomunicador de sonidos y movimientos Angelcare (Modelo AC201) o el Intercomunicador recargable de sonidos y movimientos Angelcare (Modelo AC201-R) está libre de todo defecto de materiales y mano de obra. Si el Intercomunicador no funcionara correctamente al usarse según lo indicado y en condiciones normales, dentro del período de un año, Angelcare

reparará o reemplazará a nuestra discreción el producto sin coste alguno, si éste se devuelve completo y en el embalaje original al distribuidor, con envío pagado y asegurado por el propietario (ver página 43). El producto debe ir acompañado de una prueba de compra, ya sea el contrato de compraventa, el recibo o factura, o cualquier otro medio que acredite que el intercomunicador aún se encuentra protegido por la garantía. Angelcare

cubrirá el coste de la reparación o reemplazo del producto, así como su envío de regreso al propietario. Esta garantía no tendrá vigencia si el producto hubiera sufrido daños como resultado de un mantenimiento inadecuado, accidentes, tensión eléctrica inapropiada o utilización incorrecta. La garantía también quedará invalidada si el propietario hubiera reparado o modificado de cualquier forma el producto. Angelcare

no se hace responsable de ningún daño incidental o consecuente que pudiera resultar del uso de este producto. Asimismo, esta garantía excluye toda responsabilidad ajena a la descrita más arriba. No existen otras garantías. LOS DERECHOS DEL CONSUMIDOR VARÍAN EN DISTINTOS PAÍSES. CIERTOS PAÍSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O CONSECUENTES, DE MODO QUE LAS LIMITACIONES DESCRITAS MÁS ARRIBA TAL VEZ NO SEAN APLICABLES EN SU CASO. NO NOS RESPONSABILIZAMOS EN MODO ALGUNO DE NINGUNA CONSECUENCIA RESULTANTE DE SU UTILIZACIÓN. ¡IMPORTANTE! Este intercomunicador Angelcare

es un artículo de uso personal. Por favor no devuelva este producto a la tienda. Si tuviera alguna pregunta o necesitara ayuda, no dude en llamar al distribuidor (ver página 43) antes de devolver este producto al vendedor.12 5 PASOS SENCILLOS PARA USAR EL INTERCOMUNICADOR ANGELCARE

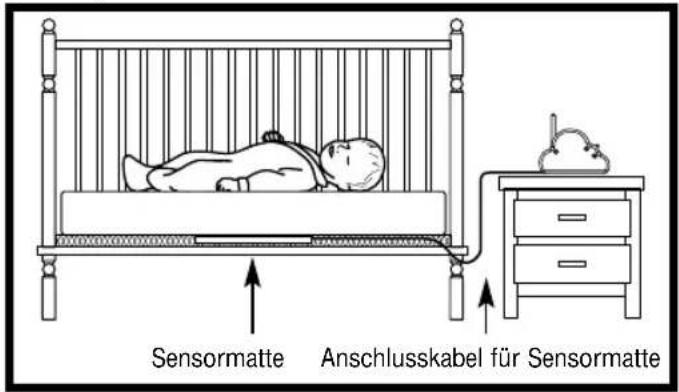

Coloque el sensor de movimientos debajo del colchón de la cuna, en sentido longitudinal y justamente bajo el sitio donde dormirá el bebé (ver Figuras 1 y 2). El lado impreso del sensor de movimientos TIENE que quedar hacia arriba. NO PUEDE haber ropa de cama u otros materiales entre el colchón de la cuna y el sensor de movimientos. El sensor de movimientos debe descansar sobre una superficie rígida. Si el somier de la cuna es de muelles, coloque sobre los muelles una tabla de madera prensada con dimensiones mínimas de 400 mm x 600 mm x 6 mm. Si el somier es de madera, el mismo es lo suficientemente firme para permitir el buen funcionamiento del intercomunicador. PASO 2. UNIDAD DEL BEBÉ (TRANSMISOR)

• Coloque 4 pilas AAA en el transmisor (para que funcione con pilas en caso de interrumpirse el fluido eléctrico de la red).

• Conecte al transmisor el cable del sensor de movimientos (ver Figuras 3 y 6).

• Seleccione en la parte trasera del transmisor una de las tres funciones de vigilancia del bebé: Sonidos y movimientos: Para escuchar los sonidos del bebé, ver luces indicadoras de sonidos y escuchar un "tic" cada vez que se mueva el bebé. Quitar "tic": Igual que la función de Sonidos y movimientos, PERO sin los "tics". Sólo sonidos: Para escuchar los sonidos y ver en el receptor las luces indicadoras de sonidos.

• Conecte al transmisor el cable del transformador de corriente alterna y conecte el transformador a la red eléctrica. NOTA: La sensibilidad viene ajustada de fábrica. NO LA CAMBIE SI NO ES INDISPENSABLE. Si fuera muy baja la sensibilidad al movimiento (luz naranja intermitente) o hubiera una falsa alarma, consulte la sección de Ajuste de la sensibilidad al movimiento. PASO 3. UNIDAD DE LOS PADRES (RECEPTOR) Modelo AC201: Coloque 4 pilas alcalinas AAA en el receptor, o en su lugar conecte a esta unidad el cable del transformador de corriente alterna y enchufe el transformador a la red eléctrica. Modelo AC201-R: Es necesario que las pilas recargables de níquel/cadmio que vienen puestas en esta unidad se carguen durante un período de 15 horas continuas antes de utilizar el equipo por primera vez. Para recargar las pilas: conecte al receptor el cable del transformador de corriente alterna y enchufe el transformador a la red eléctrica (ver Figura 4). Las pilas se estarán cargando mientras la unidad reciba corriente del transformador. La posición de los controles del equipo no afecta el proceso de carga. Para prolongar al máximo la duración de las pilas, sólo debe recargarlas cuando vea la luz naranja intermitente indicadora de pilas débiles. NOTA: En el modelo AC201-R, sólo es recargable la unidad de los padres.

• Ajuste el control de volumen al nivel deseado.

PASO 4. PARA USAR EL INTERCOMUNICADOR

Acomode al bebé en la cuna y encienda (ponga en ON) ambas unidades, seleccionando el canal A o el B. Si la recepción no fuera satisfactoria, cambie al otro canal. Cerciórese de que ambas unidades estén sintonizadas en el mismo canal. Apague el transmisor (posición OFF) cuando levante de la cuna al bebé. Si se olvidara de apagar esta unidad, unos 15 segundos después de sacar al bebé de la cuna se escuchará un fuerte "tic" previo a la alarma. Para evitar el ruido (pitido) de retroalimentación, mantenga un mínimo de 3 metros de distancia entre el transmisor y el receptor.

PASO 5. FUNCIONAMIENTO CON PILAS

• Asegúrese de que las unidades estén apagadas antes de desconectar los transformadores de corriente alterna. De lo contrario, los equipos pasarán automáticamente a funcionar con la alimentación de las pilas.

• El intercomunicador sólo podrá funcionar con pilas, en caso de interrumpirse el fluido eléctrico de la red, si ambas unidades tienen pilas puestas. En el modelo AC201, coloque las pilas en el transmisor y el receptor. Cambie rápidamente las pilas cuando se encienda la luz naranja intermitente indicadora de pilas débiles (o recargue el receptor en el modelo AC201-R). Nota:

• Pruebe el Intercomunicador Angelcare

ANTES de usarlo por primera vez y cada cierto tiempo en el futuro.

• Cuando esté utilizando el intercomunicador, NO USE en la cuna ningún dispositivo que provoque movimientos o vibraciones. No funcionaría la alarma, porque el intercomunicador seguiría detectando esos movimientos.

es totalmente seguro. El sensor de movimientos y el cable del sensor son totalmente inertes: no conducen electricidad y no irradian ninguna forma de energía. La unidad de transmisión sólo emite señales radiales de muy baja potencia a través de la antena, que no plantean ningún riesgo de seguridad.

puede usarse en cualquier cuna o superficie para dormir que no esté en movimiento y carezca de vibraciones. La misma debe tener una base plana y rígida de dimensiones superiores al sensor de movimientos (260 mm x 406 mm). NO LO UTILICE en cunas mecedoras.

• Si tuviera cualquier pregunta o necesitara ayuda, no dude en llamar al distribuidor (ver página 43).Advertencias

• Este producto NO es un equipo médico ni un dispositivo de prevención del Síndrome de muerte súbita infantil.

• Este producto NO sustituye a la vigilancia directa del bebé por un adulto responsable. Compruebe personalmente el estado del bebé cada cierto tiempo. La vigilancia de bebés prematuros, o de aquellos que presenten algún factor de riesgo, sólo debe efectuarse bajo la supervisión del médico u otro profesional de la salud.

• El sensor de movimientos puede captar vibraciones provenientes de muchas otras fuentes, tanto dentro o fuera de la habitación del bebé (como por ejemplo: ventiladores, lavadoras, música de alto volumen, etc.) Cerciórese de eliminar todas las fuentes de vibración antes de usar el Intercomunicador Angelcare

. Evite todo contacto con la cuna cuando esté utilizando el intercomunicador. Consulte las secciones de Ajuste de la sensibilidadal movimiento y Solución de problemas.

• SIEMPRE debe mantener ambas unidades sobre superficies planas y en posición vertical, lejos del alcance del bebé.

NO TOQUE el extremo del cable del transformador cuando éste se encuentre conectado a la red eléctrica.

utiliza ondas públicas de radio para transmitir la señal. El receptor puede captar señales o interferencias de otros intercomunicadores cercanos. En ciertas circunstancias, las transmisiones de su intercomunicador pueden captarse por vecinos que utilicen equipos similares. Para proteger su privacidad, cerciórese de APAGAR el equipo cuando no lo esté usando.

• Este equipo sólo puede repararse por técnicos capacitados. En su interior no hay componentes reparables por el usuario. Todos los problemas de funcionamiento deben consultarse con el distribuidor (ver página 43). Instrucciones CONSERVE ESTAS INSTRUCCIONES: Sírvase conservar este manual para futuras consultas. DAÑOS PROVOCADOS POR EL AGUA, LA HUMEDAD Y EL CALOR: No coloque ningún componente del Intercomunicador Angelcare

cerca del agua (fregadero, bañera, piscina) o de fuentes de calor (estufa, radiador). VENTILACIÓN: SIEMPRE debe mantener ambas unidades sobre superficies planas y en posición vertical, para que el aire circule libremente a su alrededor. FUENTE DE CORRIENTE ALTERNA: Use EXCLUSIVAMENTE los transformadores de corriente alterna que se suministran con el Intercomunicador Angelcare

PROTECCIÓN DE LOS CABLES: Evite que se dañen el cable del sensor de movimientos y los cables de los transformadores. Coloque los cables de tal forma que no se pisen ni estén comprimidos por otros objetos. LIMPIEZA: Desconecte todas las unidades antes de limpiarlas. NO sumerja en agua ningún componente del intercomunicador. Quite el polvo con un paño seco. NO pulverice ningún componente con productos de limpieza o solventes. Limpie el sensor de movimientos con un paño ligeramente humedecido con antiséptico o con un detergente suave. ENTRADA DE OBJETOS Y LÍQUIDOS: No coloque las unidades del intercomunicador donde les puedan caer encima otros objetos, y evite que penetren líquidos por las aberturas de las unidades o del sensor de movimientos. CUANDO NO LO UTILICE: Si no piensa usar el intercomunicador durante un período prolongado de tiempo, retire todas las pilas de ambas unidades y desconecte de la red los transformadores de corriente alterna. Prueba de funcionamiento del Intercomunicador Angelcare

Nota: Pruebe el Intercomunicador Angelcare

ANTES de usarlo por primera vez y cada cierto tiempo en el futuro. El Intercomunicador Angelcare

puede usarse fuera de la cuna, en otro sitio donde duerma el bebé. Compruebe el funcionamiento del intercomunicador cuando traslade el sensor de movimientos a otro sitio, para garantizar el ajuste correcto de la sensibilidad en el nuevo cojín o colchón. Consulte la sección de Ajuste de la sensibilidad al movimiento. Paso 1. En el transmisor, seleccione la función de "Sólo sonidos". Pídale a alguien que hable junto al transmisor, o ponga una radio cerca del transmisor. Debe escucharse en el receptor la transmisión del sonido. Si no lo escuchara, consulte la sección de Solución de problemas. Cerciórese de que ambas unidades estén sintonizadas en el mismo canal, A o B. Si la recepción no es satisfactoria, pase al otro canal. Paso 2. Compruebe la detección de movimientos. En el transmisor, seleccione la función de "Sonidos y movimientos". El indicador luminoso de movimientos parpadeará en rojo y luego en verde, y después emitirá un solo "tic". Coloque la mano sobre el colchón y muévalo suavemente. La luz verde continuará parpadeando en respuesta a los movimientos. Levante la mano del colchón. Al no haber movimientos, después de aproximadamente 15 segundos se escuchará un solo "tic" previo a la alarma. Cinco segundos más tarde comenzará a sonar la alarma y el indicador luminoso rojo parpadeará ininterrumpidamente. NOTA: Si no sonara la alarma, es posible que el sensor de movimientos esté captando vibraciones continuas provenientes del suelo, de una fuerte corriente de aire o de que se esté tocando la cuna. Evite todo contacto con la cuna después de encender el intercomunicador. Coloque la cuna cerca de una pared sólida y lejos de las fuertes corrientes de aire. Es posible que haya que reducir la sensibilidad del sensor (consulte la sección de Ajuste de la sensibilidad al movimiento). Paso 3. Para detener la alarma, ponga la mano sobre el colchón y muévalo suavemente. La luz roja de alarma del transmisor se mantendrá intermitente durante aproximadamente un minuto (ver Figura 3). Paso 4. Desconecte los transformadores de corriente alterna de ambas unidades para comprobar el funcionamiento del intercomunicador con la alimentación de las pilas. Debe ver en ambas unidades el indicador verde de encendido. Unidad de los padres: Cuando vea que se encienda el indicador naranja de pilas débiles, sustituya rápidamente las pilas en el modelo AC201. En el modelo AC201-R, recargue las pilas. Unidad del bebé: Escuchará un sonido rápido de "clic clic" cuando se encienda el indicador naranja de pilas débiles, y debe sustituir rápidamente las pilas. Si no lo hiciera, la luz pasará eventualmente al color rojo y el intercomunicador dejará de funcionar. Recomendaciones Ajuste de la sensibilidad al movimiento El control de ajuste de la sensibilidad viene preparado de fábrica para adecuarse a las situaciones más comunes. Sin embargo, es posible que en ciertas circunstancias la sensibilidad no sea óptima. NO DEBE elevar la sensibilidad a no ser que se disparen falsas alarmas y ya haya seguido las indicaciones de la sección de Solución de problemas con respecto a las falsas alarmas. Tome nota de la posición inicial del control de sensibilidad, por si después quisiera regresar a la misma. En el transmisor, el indicador luminoso de movimientos mostrará una luz intermitente de color naranja cuando el intercomunicador apenas pueda detectar los movimientos. Es posible que se deba a que el bebé esté profundamente dormido o esté acostado en los extremos de la cuna, lejos del sensor de movimientos. Si la alarma NO se dispara, no será necesario ajustar la sensibilidad. Si se observara la luz intermitente de color naranja gran parte del tiempo, incluso cuando el bebé esté acostado directamente encima del sensor de movimientos, es probable que el monitor dispare una falsa alarma. En tal caso, ajuste la sensibilidad. Para ajustar la sensibilidad, acueste al bebé sobre el colchón o cojín y espere hasta que el bebé se duerma y se tranquilice. Así podrá ajustar la sensibilidad con mayor precisión. Sitúe el control en el número 5 y comience entonces a reducir la sensibilidad hasta que se encienda la luz naranja intermitente en el transmisor. En ese momento, aumente levemente la sensibilidad hasta que aparezca la luz verde. Para afinar el nivel de sensibilidad, añada medio punto (por ejemplo: si la luz verde se enciende en la posición 3, fije el control en 3,5). Compruebe nuevamente el funcionamiento del intercomunicador. Selección del canal para la recepción de sonidos Asegúrese de que ambas unidades están sintonizadas en el mismo canal, A o B. Si la recepción no fuera satisfactoria, pase al otro canal. Si se mantuvieran las interferencias, consulte la sección de Solución de problemas. NOTA: Este equipo NO indica que se haya sobrepasado la distancia límite de transmisión. No se recibirá ningún sonido si el transmisor y el receptor estuvieran demasiado lejos entre sí. Indicadores amarillos del sonido Los cuatro indicadores luminosos del sonido le permitirán "ver" los sonidos del bebé. Mientras más altos sean los sonidos, más luces se encenderán.

®14 Problema Posible causa Solución Falsas alarmas. La alarma no suena. Parpadea la luz naranja indicadora de movimientos (el intercomunicador apenas detecta los movimientos). No se transmite el sonido. El indicador de equipo encendido (luz verde) no se ilumina. Recepción muy débil. Hay estática, distorsión o interferencia (de otros intercomunicadores, de teléfonos inalámbricos, de walkie- talkies, etc.). Se escuchan pitidos de retroalimentación en el receptor.

SOLUCIÓN DE PROBLEMAS

• Se retiró al bebé de la cuna sin apagar el transmisor.

• El cable del sensor de movimientos no está bien conectado al transmisor.

El sensor de movimientos no está en contacto directo con el colchón, o el colchón no reposa sobre una superficie rígida.

• El bebé se ha movido hacia un extremo de la cuna, alejándose del sensor de movimientos.

• El transmisor detecta movimientos porque alguien está tocando la cuna.

• El transmisor detecta movimientos ajenos a la cuna, como por ejemplo de algún aparato con motor, de corrientes de aire, etc.

• El nivel de sensibilidad es demasiado alto.

• El sensor de movimientos no tiene buen contacto con el colchón, o éste no reposa sobre una superficie rígida.

• El bebé está profundamente dormido o se ha alejado del detector de movimientos.

• Las unidades están demasiado lejos entre sí.

• Las pilas están agotadas o instaladas incorrectamente.

• Los transformadores de corriente alterna no están conectados correctamente, o no funciona el enchufe de la red.

• Al menos una de las unidades está apagada.

• Las unidades están sintonizadas en distintos canales.

• Las pilas están agotadas o instaladas incorrectamente.

• Los transformadores de corriente alterna no están conectados correctamente, o no funciona el enchufe de la red.

• Al menos una de las unidades está apagada.

• Las unidades están demasiado lejos entre sí.

• Al menos una de las unidades está demasiado cerca de una gran masa metálica.

• Al menos una de las unidades no está en posición vertical.

• Las pilas están agotadas.

• Las unidades están demasiado lejos entre sí.

• Las dos unidades no están sintonizadas en el mismo canal (A o B).

• El receptor está situado cerca de equipos con motor, luces fluorescentes, televisores, etc.

• Las unidades están demasiado cerca entre sí.

• Apague el transmisor.

• Compruebe la conexión entre el sensor de movimientos y el transmisor. Desconecte y vuelva a conectar el cable.

• Asegúrese de que no haya ropa de cama entre el colchón y el sensor de movimientos. El sensor de movimientos tiene que descansar sobre una superficie rígida. Si el somier de la cuna es de muelles, coloque sobre los muelles una tabla de madera prensada con dimensiones mínimas de 400 mm x 600 mm x 6 mm. Si el somier es de madera, la base del colchón es lo suficientemente rígida.

• Asegúrese de que el sensor de movimientos esté colocado en el sentido longitudinal de la cuna. Es posible que deba ajustar la sensibilidad (ver la sección de Ajuste de la sensibilidad al movimiento).

• Evite todo contacto con la cuna cuando el intercomunicador esté encendido.

• Coloque la cuna cerca de una pared sólida para evitar que el sensor de movimientos detecte vibraciones ajenas a la cuna.

• Es posible que deba reducir el nivel de sensibilidad (ver la sección de Ajuste de la sensibilidad al movimiento).

• Asegúrese de que no haya ropa de cama entre el colchón y el sensor de movimientos. El sensor de movimientos tiene que descansar sobre una superficie rígida. Si el somier de la cuna es de muelles, coloque sobre los muelles una tabla de madera prensada con dimensiones mínimas de 400 mm x 600 mm x 6 mm. Si el somier es de madera, la base del colchón es lo suficientemente rígida.

• Asegúrese de que el sensor de movimientos esté colocado en el sentido longitudinal de la cuna. Consulte la sección de Ajuste de la sensibilidad al movimiento.

• Acerque las unidades entre sí.

• Compruebe / sustituya las pilas o recargue las pilas del receptor (exclusivamente en el Modelo AC201-R).

• Compruebe las conexiones o cambie a otro enchufe de la red.

• Cerciórese de que ambas unidades estén encendidas.

• Cerciórese de que el transmisor y el receptor estén sintonizados en el mismo canal A o B.

• Compruebe / sustituya las pilas o recargue las pilas del receptor (exclusivamente en el Modelo AC201-R).

• Compruebe las conexiones o cambie a otro enchufe de la red.

• Cerciórese de que ambas unidades estén encendidas y sintonizadas en el mismo canal A o B.

• Acerque las unidades entre sí.

• Cambie la ubicación de una o ambas unidades.

• Coloque las unidades sobre superficies planas, lejos del alcance del bebé.

• Compruebe / sustituya las pilas o recargue las pilas del receptor (exclusivamente en el Modelo AC201-R).

• Acerque las unidades entre sí.

• Cerciórese de que ambas unidades estén encendidas y sintonizadas en el mismo canal A o B.

• Gire el receptor o aléjelo de la fuente de interferencia.

• Aleje las unidades entre sí (a un mínimo de 3 m de distancia).

• Reduzca el volumen del receptor. Funcionamiento con corriente alterna Modelo AC201: 5iempre que sea posible se deben usar los transformadores de corriente alterna, con el fin de prolongar la duración de las pilas. Las pilas se pueden mantener en sus compartimentos mientras el equipo funcione con corriente alterna. Modelo AC201-R: Utilice siempre que sea posible el transformador de corriente alterna en el transmisor, para prolongar la duración de las pilas. En el receptor, utilice el transformador de corriente alterna exclusivamente para recargar las pilas de níquel/cadmio. Sustitución de las pilas recargables (exclusivamente en el Modelo AC201-R) Debe sustituir las pilas recargables de níquel/cadmio del receptor (en el Modelo AC201-R) si éstas no se recargaran o sólo suministraran energía durante poco tiempo. Podrá adquirir en el comercio otro juego de pilas de níquel/cadmio. Para cerciorarse de comprar las pilas correctas, recomendamos que lleve a la tienda las pilas agotadas. Alternativamente, el receptor también admite pilas de NiMh. Éstas necesitan 30 horas de carga antes de usarse por primera vez y tienen una duración aún mayor. Destornille la tapa del compartimento de las pilas del receptor. Extraiga las pilas de níquel/cadmio agotadas. Instale nuevas pilas recargables y atornille la tapa del compartimento. Conecte el receptor a la red eléctrica. Permita que las nuevas pilas se carguen continuamente durante 15 horas.15 Abbildung 1 Abbildung 2 Richtig Falsch
