MANUAL DE USUARIO AEA18CE SHARP

MANUAL DE INSTRUCCIONES

AFFICHAGE L.C.D. DE LA ELECOMMANDE

⑭SYMBOLES DES MODES

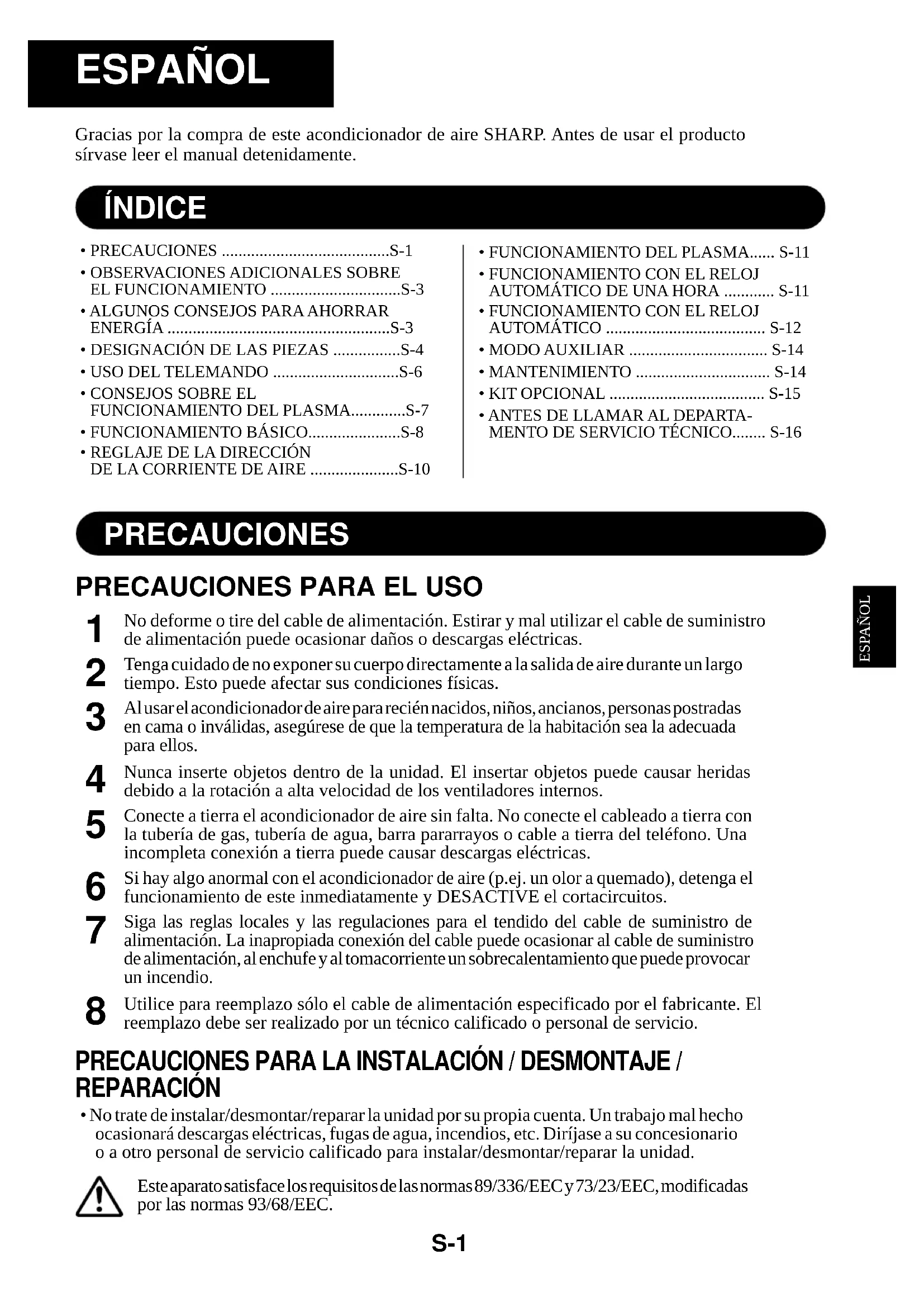

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto sírvase leer el manual detenidamente.

ÍNDICE

• PRECAUCIONES ....S-1
• OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO ....S-3
• ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA S-3
• DESIGNACIÓN DE LAS PIEZAS ......S-4
  • USO DEL TELEMANDO ......S-6
• CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMA......S-7
• FUNCIONAMIENTO BÁSICO......S-8

• REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE ....S-10

• FUNCIONAMIENTO DEL PLASMA..... S-11

• FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO DE UNA HORA ...... S-11
• FUNCIONAMIENTO CON EL RELOJ AUTOMÁTICO ...... S-12
  • MODO AUXILIAR ...... S-14
  • MANTENIMIENTO ...... S-14
• KIT OPCIONAL ...... S-15
  • ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO...... S-16

PRECAUCIONES

PRECAUCIONES PARA EL USO

1 No deforme o tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños o descargas eléctricas.
2 Tenga cuidado de no exponer su cuerpo directamente a la salida de aire durante un largo tiempo. Esto puede afectar sus condiciones físicas.
3 Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos.
4 Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos.
5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una incompleta conexión a tierra puede causar descargas eléctricas.
6 Si hay algo anormal con el acondicionador de aire (p.ej. un olor a quemado), detenga el funcionamiento de este inmediatamente y DESACTIVE el cortacircuitos.
7 Siga las reglas locales y las regulaciones para el tendido del cable de suministro de alimentación. La inapropiada conexión del cable puede ocasionar al cable de suministro de alimentación, al enchufe y al tomacorriente un sobrecalentamiento que puede provocar un incendio.
8 Utilice para reemplazo sólo el cable de alimentación especificado por el fabricante. El reemplazo debe ser realizado por un técnico calificado o personal de servicio.

PRECAUCIONES PARA LA INSTALACIÓN / DESMONTAJE / REPARACIÓN

- No trate de instalar/desmontar/reparar la unidad por su propia cuenta. Un trabajo mal hecho ocasionará descargas eléctricas, fugas de agua, incendios, etc. Diríjase a su concesionario o a otro personal de servicio calificado para instalar/desmontar/reparar la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modificadas por las normas 93/68/EEC.

PRECAUCIONES

ADVERTENCIAS PARA EL USO

1 Abrir periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Ventilación insuficiente puede causar escasez de oxigeno.
2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas.
3 Por seguridad, desactive el cortacircuitos cuando no esté utilizando la unidad por un período de tiempo prolongado.
4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar.
5 No coloque nada en la unidad exterior ni en el paso de progresión de aire en ella. El objeto o la persona puede caerse, causando lesiones.
6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos.
7 No coloque vasijas con agua sobre la unidad. Si el agua penetra dentro de la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas.
8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas.
9 Asegúrese de detener el funcionamiento y desactivar el cortocircuito antes de llevar acabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido.
10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo.
11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

ADVERTENCIAS PARA UBICACIÓN / INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión nominal y la frecuencia.
  La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde puede haber fuga de gases. Esto puede causar incendios.
  Instale el aparato en un lugar con polvo, vapores y humedad mínimos.
• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles etc.
• Asegúrese de que se ha instalado un interruptor automático de perdidas o un cortacircuitos, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

D.B. = Lámpara seca W.B = Lámpara húmeda

- El dispositivo protector incorporado en el aparato puede impedir que este continúe funcionando, cuando se use fuera de este margen.

- En la salida de aire puede formarse condensación de agua, si el aparato funciona continuamente en el modo ENFRIAR/DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

EN CASO DE FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración cuando ocurra un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver la corriente.

NOTAS PARA MODELOS AY-AP18CE/AY-AP24CE

FUNCIÓN DE PRECALENTAMIENTO

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa funcionando en el modo CALENTAR.

PROCESO DE CALENTAMIENTO

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido debido a temperaturas bajas exteriores, utilice un caléntador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo dado que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR (y 2°C menos en el modo CALENTAR con los modelos AY-AP18CE/AY-AP24CE) ahorrará aproximadamente un 10 por ciento en consumo de corriente.
• Si se regula una temperatura más fría que lo necesario para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriamiento, reducirá el consumo de corriente.
• Cierre las ventanas y puertas al utilizar el aparato para enfriar (y para calentar con los modelos AY-AP18CE/AY-AP24CE).

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL RELOJ AUTOMÁTICO CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

- La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

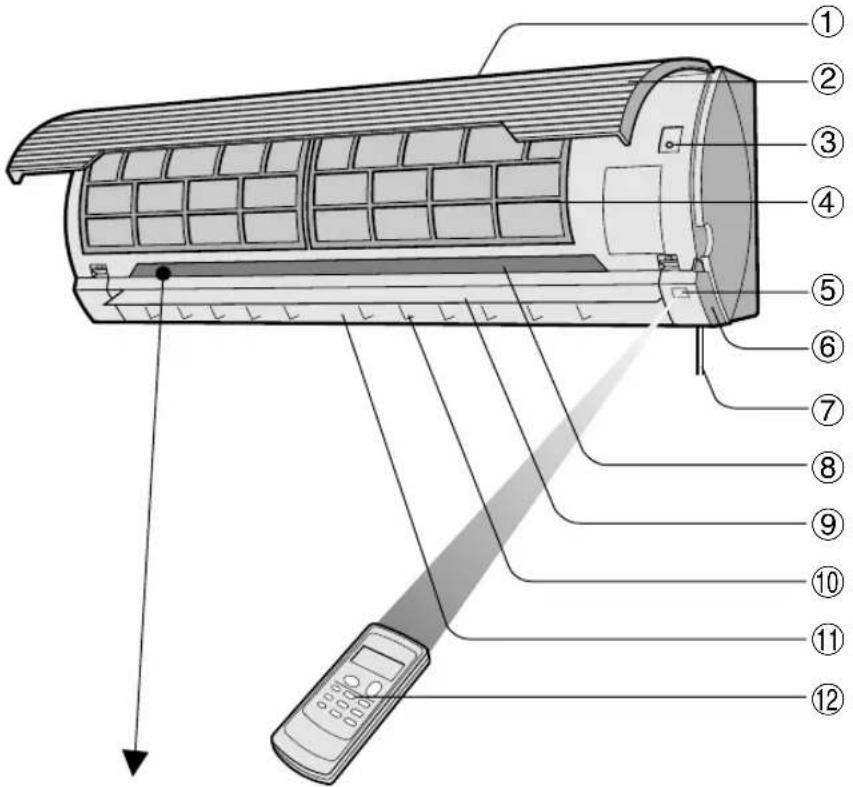

DESIGNACIÓN DE LAS PIEZAS

UNIDAD INTERIOR

①Entrada de aire
②Panel de abertura

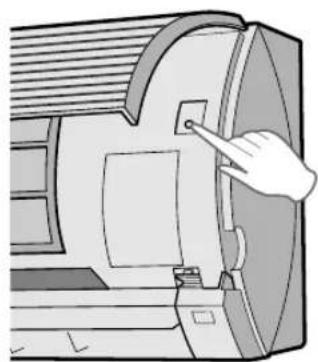

③Tecla AUX.
④Filtros de aire
⑤ Célula receptora

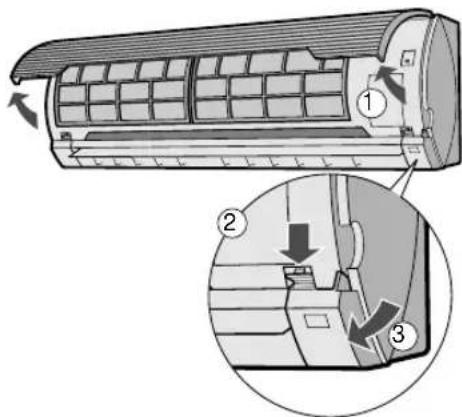

⑥Unidad de deflector Abrir para limpiar el interior del acondicionador de aire.
⑦ Cable de alimentación eléctrica (Sólo AY-AP18CE/AH-AP18CE)
⑧Panel de indicaciones
⑨Deflectores de Ajuste Vertical
⑩ Deflectores de Ajuste Horizontal
⑪Salida de aire
⑫Telemando
⑬Lámpara de VELOCIDAD DE VENTILADOR AUTOMÁTICA (AUTO FAN SPEED) (verde ①)
⑭Lámpara de VELOCIDAD DE VENTILADOR (FAN SPEED) (verde
⑮Lámpara de PLASMA (PLASMACLUSTER) (azul, verde)
⑯Lámpara de RELOJ AUTO-MÁTICO (TIMER) (naranja Ⓓ)
⑰ Lámpara de FUNCIONA-MIENTO (OPERATION) (roja ☒)

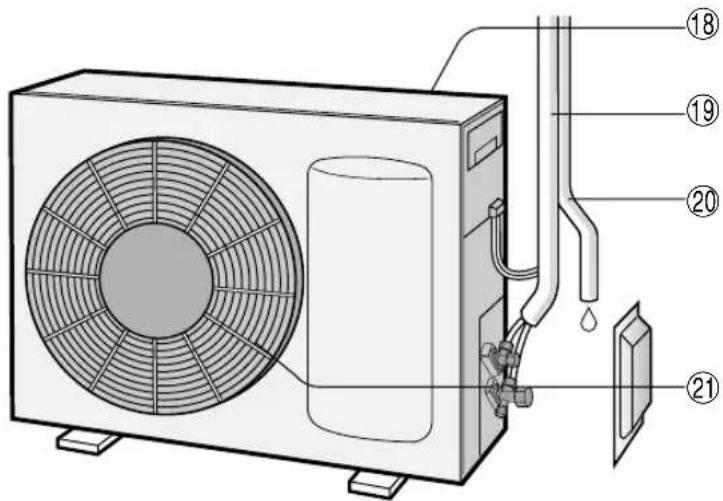

UNIDAD EXTERIOR

⑲ Tubo refrigerante y cable conector

⑳Manguera de drenaje

②1Salida de aire

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

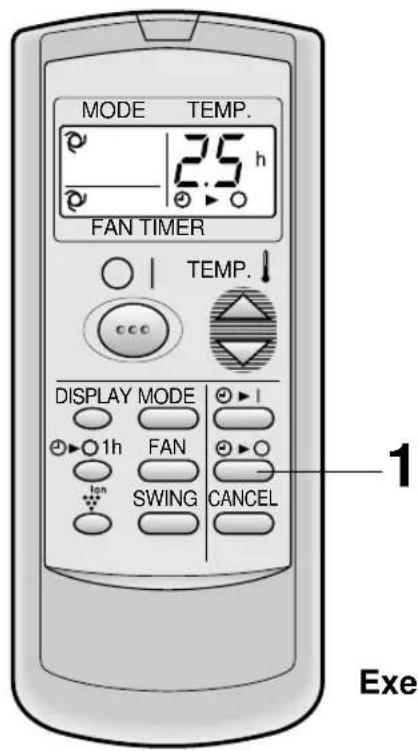

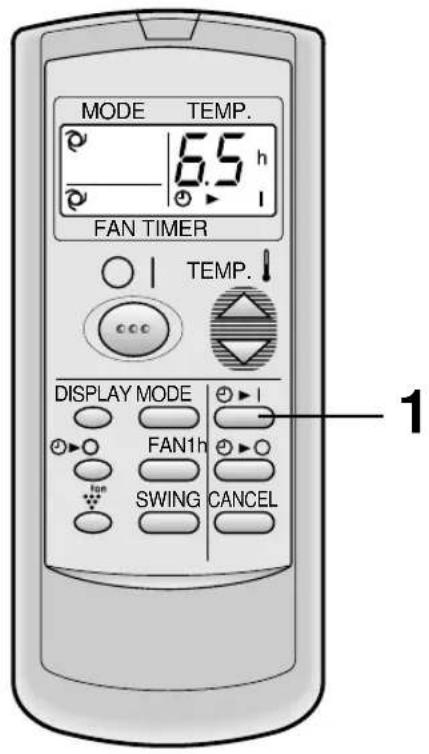

TELEMANDO

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE FANTh SWING CANCEL

①TRANSMISOR (TRANSMITTER)
② VISUALIZADOR (de cristal líquido)
③Tecla CON/DESCON (ON/OFF)
④Tecla TERMO. (Termostato)
⑤Tecla de VISUALIZACIÓN (DISPLAY)
⑥Tecla MODO (MODE)

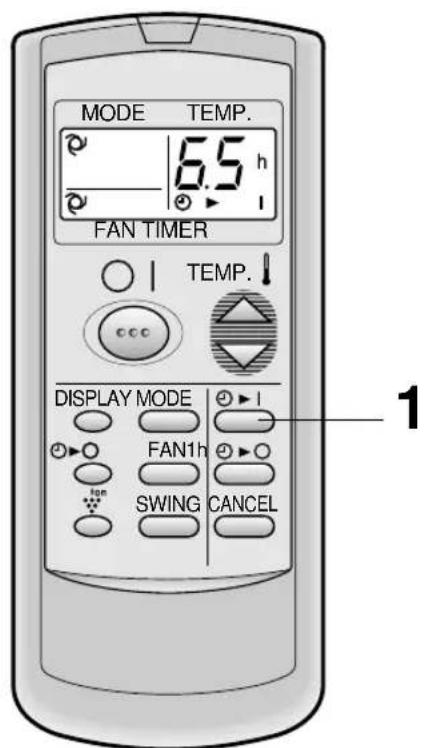

⑦Tecla de ACTIVACIÓN DEL RELOJ AUTOMÁTICO (TIMER ON) (para regularlo)

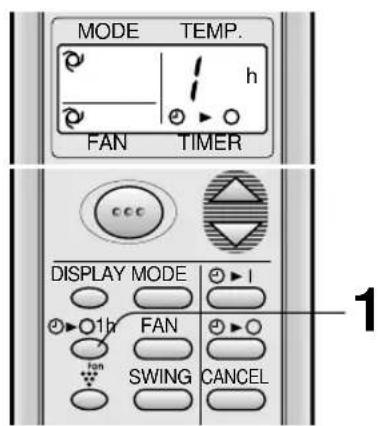

⑧Tecla de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO EN UNA HORA (ONE-HOUR OFF TIMER)

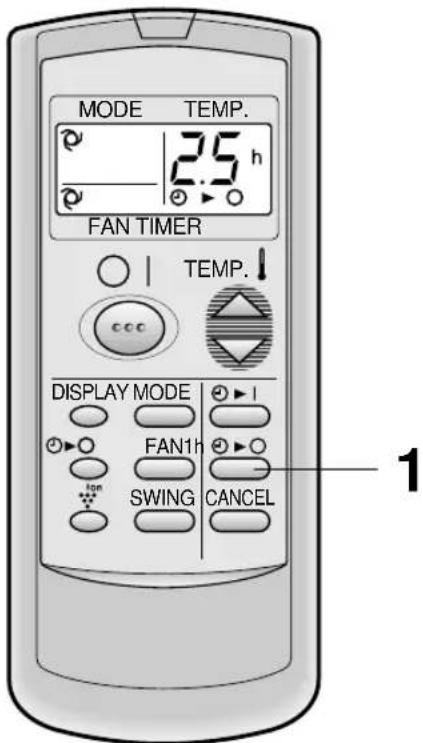

⑨Tecla de DESACTIVACIÓN DEL RELOJ AUTOMÁTICO (TIMER OFF) (para regularlo)
⑩Tecla VENTILACIÓN (FAN)
⑪ Tecla CANCELAR RELOJ AUTOMÁTICO (TIMER CANCEL)
⑫Tecla de PASO DE AIRE (SWING)

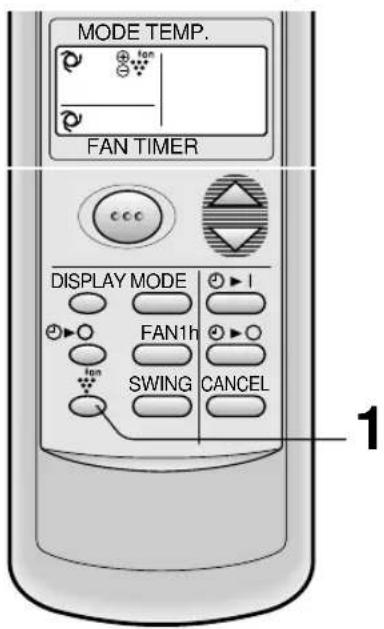

⑬Tecla PLASMA (PLASMACLUSTER)

(El símbolo de modo calentar está especificado solo para los modelos AY-AP18CE/AY-AP24CE)

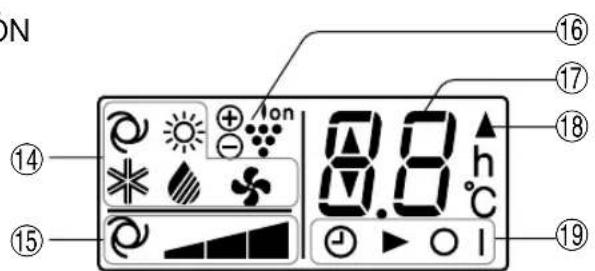

VISUALIZADOR DEL TELEMANDO (cristal líquido)

⑭SÍMBOLOS DE MODO

: AUTO : ENRIAR

: CALENTAR : DESHUMECTAR : VENTACIÓN

(sólo para EXCLUSIVA

AY-AP18CE/AY-AP24CE))

⑮SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTO : Ajuste men

⑯SÍMBOLO DE PLASMA
⑰ INDICADOR DE TEMPERATURA Y DE CONTEO DESCENDENTE DE RELOJ AUTOMÁTICO
⑱SÍMBOLO DE TRANSMISIÓN
⑲INDICADOR DE ACTIVACIÓN CON RELOJ AUTOMÁTICO/DESACTIVACIÓN CON RELOJ AUTOMÁTICO

Indica que el reloj automático está activado o desactivado.

(El símbolo de modo calentar está especificado solo para los modelos AY-AP18CE/AY-AP24CE)

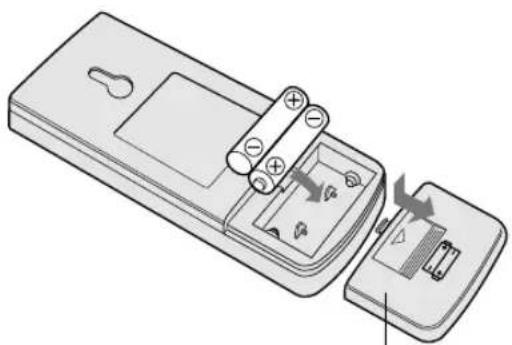

FORMA DE COLOCAR LAS PILAS Use dos pilas tamaño AAA (R03).

1 Retire la tapa del compartimiento de las pilas, situado en la parte posterior del telemando.

2 Inserte las pilas en el compartimiento, asegúrese de que las polaridades ⊕ y ⊖ están correctamente alineadas.

- En el visualizador aparecerán líneas cuando las pilas estén instaladas correctamente.

3 Instale la tapa del compartimiento de las pilas.

Cubierta de las pilas

NOTAS:

• Las pilas alcanzan para un año de uso normal, aproximadamente.
• Al sustituir las pilas, siempre cambie ambas pilas, y asegúrese de que son del mismo tipo.
• Si el telemando no funciona apropiadamente después de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente.
• Cuando no vaya a usar el aparato durante largo tiempo, saque las pilas del telemando.

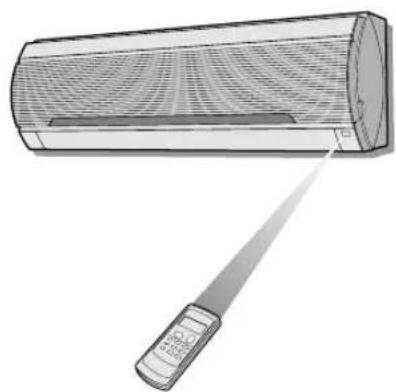

FORMA DE USAR EL TELEMANDO

Apunte el telemando hacia la célula receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

- Cerciórese de que no haya cortinas u otros objetos entre el telemando y la unidad.

- El telemando puede enviar señales hasta a 7 metros de distancia.

• No permita que la célula receptora de señal reciba la luz del sol directa, ya que esto puede deteriorar su funcionamiento. Si la célula receptora de señal es expuesta a la luz solar directa, cierre una ventana para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del telemando de la televisión, de la videograbadora, o de otros aparatos usados en la misma habitación.
• No deje nunca el telemando expuesto directamente a los rayos del sol, ni cerca a un calentador. Igualmente, proteja la unidad y el telemando contra la humedad y los golpes, para evitar que se decoloren o se averíen.

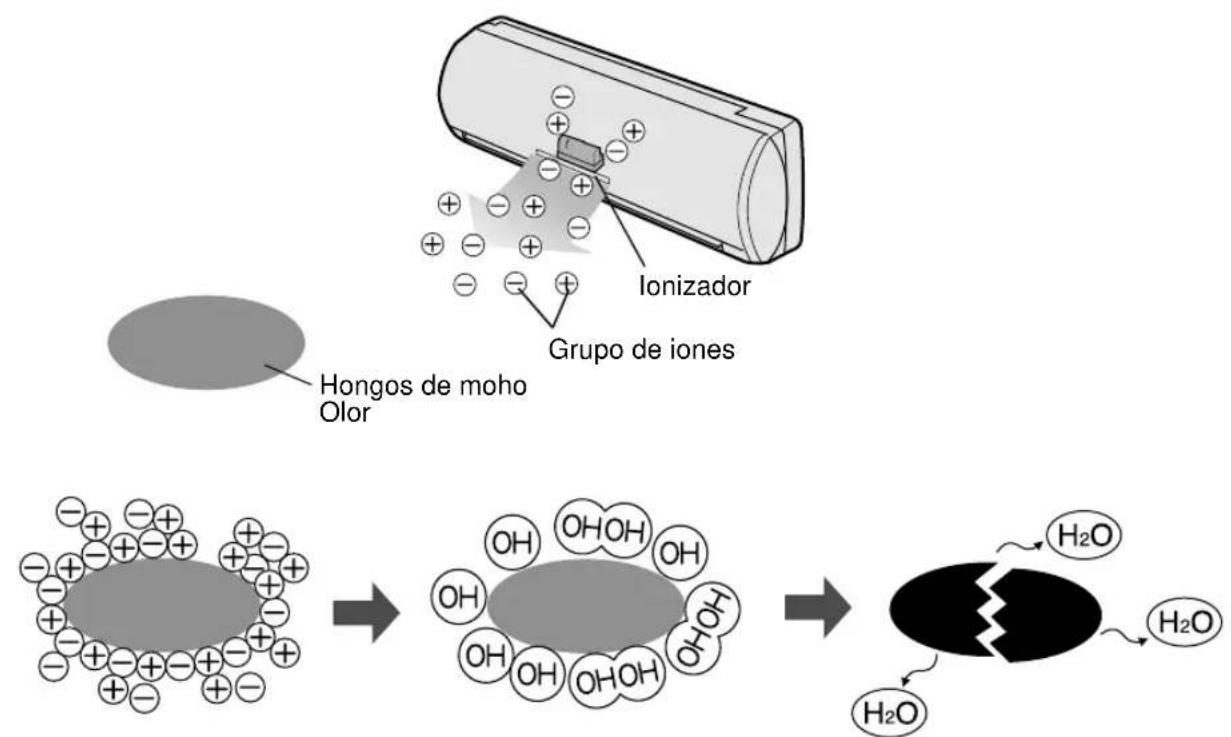

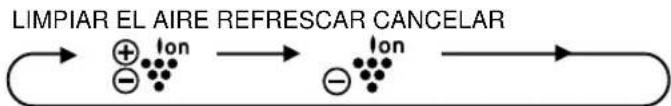

CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMA

El ionizador dentro del acondicionador de aire liberará un grupo de iones, que son una masa colectiva de iones positivos y negativos, en la habitación.

El grupo de iones elimina los hongos de moho que se encuentran en el aire, desodoriza/descompone el olor causado por moléculas.

Eliminar, desodorizar, descomponer

FUNCIÓN DE LIMPIAR EL AIRE

El grupo de iones liberado en el aire mantendrá limpio el aire de su habitación.

FUNCIÓN DE REFRESCAR

El grupo de iones negativos que también existen en el medioambiente natural se liberarán en el aire de su habitación en una proporción creciente y así ayudarle a refrescarse física y mentalmente.

Remítase a la página 11 para el funcionamiento.

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL 2 5 3 1 4

1

Pulse la tecla MODO para elegir el modo de funcionamiento.

AUTO CALENTAR ENFRIAR DESHUM VENTILACIÓN- EXCLUSIVA

CALENTAR

( es sólo para AY-AP18CE/AY-AP24CE)

2

Pulse la tecla CON/DESCON para arrancar el aparato.

- La lámpara roja de FUNCIONAMIENTO en la unidad se iluminará ( ☒)

3

Pulse la tecla TERMOSTATO para regular la temperatura deseada.

MODO AUTO/DESHUMECTAR

La temperatura puede cambiarse en incrementos de 1°C dentro de un margen de 2°C por encima o por debajo de la temperatura determinada automáticamente por el acondicionador de aire.

MODO ENFRIAR (CALENTAR para AY-AP18CE/AY-P24CE)

La temperatura puede ajustarse dentro del margen de 18 a 32°C.

MODO DE VENTILACIÓN EXCLUSIVA

No se puede realizar el ajuste de la temperatura.

4

Pulse la tecla VENTILACIÓN para regular la velocidad del ventilador deseada.

AUTO SUAVE BAJA ALTA

• Cuando la unidad funciona en el modo DESHUMECTAR, la velocidad del ventilador se ajusta a AUTO y no se puede modificar.
• En el modo VÉNTILACIÓN EXCLUSIVA, no es posible ajustar la velocidad del ventilador en AUTO.

5

Para desconectar la unidad, pulse la tecla CON/DESCON nuevamente.

- La lámpara roja de FUNCIONAMIENTO en la unidad (☐)se apagará.

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados automáticamente dependiendo de la temperatura ambiente.

Ajustes de modos y temperatura para los modelos AH-AP18CE/AH-AP24CE

Temperatura ambiente cuando la máquina es puesta en funcionamiento	Funcionamiento automático
	Modo Ajuste del termostato
Inferior a 24°C DESHUMECTAR Temp. ambiente al iniciarse el funcionamiento
24°C-26°C	ENFRIAR	24°C
26°C-28°C	ENFRIAR	25°C
Superior a 28°C ENFRIAR 26°C

Ajustes de modos y temperatura para los modelos AY-AP18CE/AY-AP24CE

Temperatura ambiente cuando la máquina es puesta en funcionamiento	Funcionamiento automático
	Modo Ajuste del termostato
Inferior a 21°C CALENTAR 23°C
21°C-24°C	DESHUMECTAR	Temp. ambiente al iniciarse el funcionamiento
24°C-26°C	ENFRIAR	24°C
26°C-28°C	ENFRIAR	25°C
Superior a 28°C ENFRIAR 26°C

NOTAS SOBRE LA LÁMPARA \_ DE VELOCIDAD DE VENTILADOR

Durante el funcionamiento, la lámpara de VELOCIDAD DE VENTILADOR se iluminará en 3 niveles diferentes (2 niveles para el modo DESHUMECTAR) en el panel de indicadores de la unidad para indicar la velocidad del ventilador.

Cuando la velocidad del Cuando la velocidad del ventilador se ajusta a AUTO ventilador se ajusta a manual

Velocidad suave

Velocidad baja

Velocidad alta

La lámpara de VELOCIDAD DE VENTILADOR AUTOMÁTICA se iluminará.

Para apagar la lámpara de VELOCIDAD DE VENTILADOR, pulse la tecla de VISUALIZACIÓN. La lámpara de PLASMA también se apagará.

DISPLAY MODE 1h SWING CANCEL

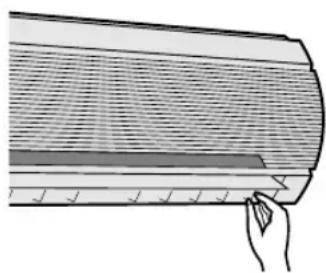

CORRIENTE DE AIRE VERTICAL

La dirección de la corriente de aire se ha ajustado automáticamente en la fábrica, para obtener óptimo confort en cada modalidad:

Modo ENFRIAR y DESHUMECTAR	Corriente de aire horizontal
Modo VENTILACIÓN EXCLUSIVA Corriente de aire (y CALENTAR para los AY-AP18CE/AY-AP24CE) diagonal

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla CORRIENTE DE AIRE en el telemando.

- El deflector de ajuste vertical cambiará su ángulo continuamente.

Pulse nuevamente la tecla CORRI-ENTE DE AIRE cuando el deflector de ajuste vertical esté en la posición deseada.

- El deflector detendrá su movimiento dentro del margen mostrado en el diagrama.

- La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

Modo ENFRIAR y DESHUMEDECER

Modo VENTILACIÓN EXCLUSIVA (y CALENTAR para los AY-AP18CE/ AY-AP24CE)

El margen de ajuste es más estrecho que el rango CORRIENTE DE AIRE con el fin de impedir que se forme condensación de agua.

El margen es ancho de tal forma que la corriente de aire pueda ser dirigida hacia el suelo.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Agarre los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector en forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el telemando.
• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR O CALENTAR por un periodo largo de tiempo, puede formarse condensación de agua.

No realice el ajuste del deflector de ajuste horizontal extremadamente hacia la derecha o hacia la izquierda al funcionar el acondicionador de aire con el ventilador a velocidad "SOFT" (SUAVE) durante un prolongado período de tiempo.

Puede que se forme condensación en el deflecteur.

El grupo de iones e iones negativos son liberados en la habitación, manteniendo limpio el aire de su habitación, y así ayudarle a refrescarse física y mentalmente.

FUNCIÓN DE LIMPIAR EL AIRE : El grupo de iones liberado en el aire eliminará los hongos de moho que se encuentran en el aire, desodorizará/descompondrá el olor causado por moléculas.

FUNCIÓN DE REFRESCAR : Los iones negativos liberados en el aire le ayudarán a refrescarse física y mentalmente.

MODE TEMP. FAN TIMER DISPLAY MODE ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▲ FAN1h ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> SWING CANCEL 1

1 Durante el funcionamiento, pulse la tecla PLASMA para seleccionar el modo.

• En la función de LIMPIAR EL AIRE, se iluminará la lámpara azul de PLASMA de la unidad.
• En la función de REFRESCAR, se iluminará la lámpara verde de PLASMA de la unidad.

PARA CANCELAR

Pulse la tecla PLASMA hasta que el símbolo PLASMA del visualizador del telemando desaparezca.

- La lámpara de PLASMA en la unidad se apaga.

NOTA:

• El ajuste del funcionamiento del PLASMA se memorizará y funcionará en el mismo modo la próxima vez que active usted el acondicionador de aire.
• Desactive la lámpara de PLASMA, pulse la tecla de VISUALIZACIÓN.

Al usar el RELOJ AUTOMÁTICO DE UNA HORA, la unidad funcionará durante una hora y luego se detendrá.

MODE TEMP. FAN TIMER 1 DISPLAY MODE 1h FAN SWING CANCEL

1 Pulse la tecla RELOJ AUTOMÁTICO DE UNA HORA.

• El telemando visualiza " I"h ◎▶ O
• La lámpara naranja (💡) del RELOJ AUTOMÁTICO en la unidad se ilumina.
• La unidad se detendrá después de una hora.

PARA CANCELAR

Pulse la tecla CANCELAR.

- La lámpara naranja del RELOJ AUTOMÁTICO ( Ⓤ ) en la unidad se apaga.

O, apague la unidad pulsando la tecla CON/DESCON.

- La lámpara roja de FUNCIONAMIENTO (☐) y la lámpara naranja del RELOJ AUTOMÁTICO (☐) en la unidad se apagan.

NOTAS:

• La función de RELOJ AUTOMÁTICO DE UNA HORA tiene prioridad sobre las funciones de RELOJ AUTOMÁTICO ACTIVADO y RELOJ AUTOMÁTICO DESACTIVADO.
• Si se ajusta el RELOJ AUTOMÁTICO DE UNA HORA mientras la unidad no está funcionando, esta funcionará durante una hora con la condición antes ajustada.
• Si desea que la unidad funcione una hora más antes de que se active el RELOJ AUTOMÁTICO DE UNA HORA, entonces pulse nuevamente la tecla RELOJ AUTOMÁTICO DE UNA HORA mientras esté funcionando la unidad.

DESACTIVACIÓN DEL RELOJ AUTOMÁTICO

La unidad se apagará automáticamente de acuerdo con el ajuste programado. La duración del reloj automático puede ajustarse desde un mínimo de 0,5 horas (30 minutos) a un máximo de 12 horas. Para períodos de hasta 9,5 horas, el tiempo puede ajustarse en incrementos de 0,5 horas (30 minutos), y para períodos de 10 a 12 horas, en incrementos de 1 hora.

MODE TEMP. 25 h FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL 1

Apunte el telemando hacia la célula receptora de señal de la unidad.

1 Pulse la tecla DESACTIVACIÓN CON RELOJ AUTOMÁTICO (♪) y ajuste el tiempo según lo desee.

- Cuando pulse la tecla, el ajuste de tiempo cambiará de la siguiente forma.

Para ajuste rápido, mantenga pulsada la tecla.

• La lámpara naranja del RELOJ AUTOMÁTICO ( ⏻ ) en la unidad se ilumina.
• Cuando la unidad recibe la señal emite un sonido audible.
• El ajuste de tiempo aparecerá como un conteo descendente para indicar el tiempo restante.

Ejemplo : Cuando desee detener el funcionamiento 2,5 horas más tarde.

CONSEJOS SOBRE EL SERVICIO CON EL RELOJ AUTOMÁTICO DESACTIVADO

Cuando se selecciona DESACTIVACIÓN CON RELOJAUTOMÁTICO, la temperatura es ajustada automáticamente para evitar que la habitación se caliente o enfríe excesivamente mientras usted duerme. (Función Automática Nocturna)

MODO ENFRIAR/DESHUMECTAR:

- Una hora después de comenzar el servicio con el reloj automático, la temperatura aumenta 1°C por encima de la regulada en el termostato.

MODO CALENTAR:

(sólo para modelos AY-AP18CE/AY-AP24CE)

- Una hora después de comenzar el servicio con el reloj automático, la temperatura baja 3°C por debajo de la regulada en el termostato.

NOTA:

- La función Automática Nocturna no se activará al usar la unidad en el modo de VENTILADOR EXCLUSIVO.

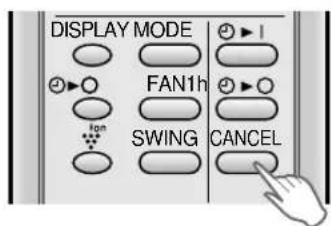

PARA CANCELAR EL RELOJ AUTOMÁTICO

Pulse la tecla CANCELAR.

- La lámpara naranja del RELOJ AUTOMÁTICO ( )en la unidad se apaga.

PARA CAMBIAR EL AJUSTE DEL RELOJ AUTOMÁTICO

Pulse la tecla RELOJ AUTOMÁTICO que desea cambiar (DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO) y cambie el ajuste de tiempo.

ACTIVACIÓN DEL RELOJ AUTOMÁTICO

La unidad se encenderá automáticamente de acuerdo con el ajuste programado. La duración del reloj automático puede ajustarse desde un mínimo de 0,5 horas (30 minutos) a un máximo de 12 horas. Para períodos de hasta 9,5 horas, el tiempo puede ajustarse en incrementos de 0,5 horas (30 minutos), y para períodos de 10 a 12 horas, en incrementos de 1 hora.

Ejemplo : Cuando desee que la temperatura ambiente alcance el nivel deseado 6,5 horas más tarde.

Apunte el telemando hacia la célula receptora de señal de la unidad.

1 Pulse la tecla de ACTIVACIÓN DEL RELOJ AUTOMÁTICO ( ⏻▶ I ).

- Cuando pulse la tecla, el ajuste de tiempo cambiará de la siguiente forma:

Para ajuste rápido, mantenga pulsada la tecla.

• La lámpara naranja del RELOJ AUTOMÁTICO ( ⏻ ) en la unidad se ilumina.
• Cuando la unidad recibe la señal emite un sonido audible.
• El ajuste de tiempo aparecerá como un conteo descendente para indicar el tiempo restante.

Seleccione el modo, la temperatura, el ajuste de la velocidad del ventilador y el funcionamiento de PLASMA que desee.

• Cuando la temperatura sea ajustada con la función ACTIVACIÓN CON RELOJ AUTOMÁTICO, la temperatura aparecerá en el visualizador durante 5 segundos y luego será reemplazada por la indicación de tiempo.
• Si usted no cambia el ajuste, la unidad funcionará con el último ajuste programado.
• Antes de regular el periodo de funcionamiento, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de Reloj Despertador)

NOTAS SOBRE EL AJUSTE Y FUNCIONAMIENTO DEL RELOJ AUTOMÁTICO

• El último ajuste de tiempo será memorizado y aparecerá en el visualizador del telemando la próxima vez que usted seleccione DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO.
• Las funciones DESACTIVACIÓN CON RELOJ AUTOMÁTICO y ACTIVACIÓN CON RELOJ AUTOMÁTICO no pueden utilizarse simultáneamente.

El último RELOJ AUTOMÁTICO programado estará activo.

• Cuando se selecciona FUNCIONAMIENTO CON RELOJ AUTOMÁTICO DE UNA HORA, las funciones DESACTIVACIÓN CON RELOJ AUTOMÁTICO y ACTIVACIÓN CON RELOJ AUTOMÁTICO no están disponibles.
• Cuando se selecciona FUNCIONAMIENTO CON RELOJ AUTOMÁTICO DE UNA HORA durante el transcurso de DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO, la función de DESACTIVACIÓN o ACTIVACIÓN CON RELOJ AUTOMÁTICO será cancelada.

MODO AUXILIAR

Use este modo sino dispone de un telemando.

ACTIVACIÓN

Retire el panel frontal de la unidad interior y pulse la tecla AUX. en el panel de funciones.

• Se encenderá la lámpara roja de FUNCIONAMIENTO (☐) que está en la unidad y ésta comenzará a funcionar en el modo AUTOMÁTICO.
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTOMÁTICO.

DESACTIVACIÓN

Pulse de nuevo la tecla AUX. en el panel de funciones.

- La lámpara roja de FUNCIONAMIENTO ( en la unidad se apagará.

Al pulsar la tecla AUX. durante el servicio normal, la unidad se desconectará.

MANTENIMIENTO

LIMPIEZA DEL INTERIOR DE LA UNIDAD DE ACONDICIONADOR DE AIRE

1 Asegúrese de desconectar el cable de alimentación del tomacorriente o apagar el cortacircuitos
2 ABRA LA UNIDAD DE DEFLECTOR

①Levante el panel de apertura.
②Presione hacia abajo ambos ganchos de la izquierda y derecha, y libere el pestillo.
③ Saque la unidad de rejilla de ventilación hacia adelante.
④Deje que se abra suavemente hacia abajo.

3 LIMPIE EL INTERIOR DE LA UNIDAD DE ACONDICIONADOR DE AIRE

Asegúrese de que el ventilador interior no está girando. Quite el polvo utilizando una aspiradora o un paño seco.

4 CIERRE LA UNIDAD DE DEFLECTOR

1 Levante la unidad de rejilla de ventilación y vuelva a deslizarla a su posición.
2 Asegúrese de qué tanto el gancho de la izquierda como el de la derecha se encuentren sujetos en su sitio y de que los tres soportes estén firmemente fijados.
3 Cierre el panel de apertura.

5 Conecte el cable de alimentación a la tomacorriente o encienda el cortacircuitos.
6 Asegúrese de que no estén parpadeando todas las lámparas en el panel indicador. Si la unidad de rejilla de ventilación no está reinstalada adecuadamente, el equipo de seguridad funcionará y las lámparas parpadearán, impidiendo que la unidad funcione. En tal caso, vuelva a instalar la unidad de rejilla de ventilación correctamente. Empuje la tecla ON/OFF del telemando y compruebe si la unidad funciona adecuadamente.

Asegúrese de desconectar el cable de alimentación del tomacorriente o apagar el cortacircuitos antes de realizar cualquier mantenimiento.

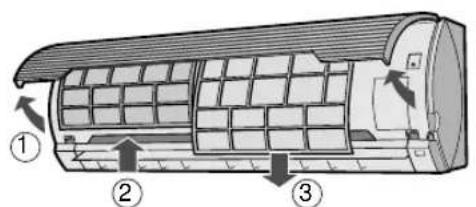

LIMPIEZA DE LOS FILTROS Los filtros de aire deben limpiarse cada dos semanas.

①Levantar el panel de apertura.
②Empuje los filtros de aire ligeramente hacia arriba para soltarlos.
③Para sacarlos, tire de los filtros hacia abajo.

3 LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

4 REINSTALACIÓN DE LOS FILTROS

①Reinstale los filtros en las posiciones originales.
②Cierre el panel de apertura.
③Empuje firmemente la marca de la flecha del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL TELEMANDO

• Limpielos con un paño suave.
• No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Opere la unidad en el modo VENTILADOR EXCLUSIVO durante aproximadamente medio día para permitirle al mecanismo secarse por completo.
2 Detenga el funcionamiento de la unidad y desenchúfela. Desactive el cortacircuitos, si tiene uno exclusivamente para el acondicionador de aire.
3 Límpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios.
2 Asegúrese de que nada obstruye las entradas o salidas de aire.
3 Verifique periódicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocada firmemente en su lugar.

KIT OPCIONAL

Filtro Purificador de Aire

Durante el funcionamiento del acondicionador de aire, el filtro purificador de aire remueve el polvo y el humo de tabaco del aire y descarga aire limpio. El material antibacterial de apatatita utilizado en el filtro purificador de aire suprime las actividades de los viruses absorbidos y otros gérmenes. El periodo de reemplazo para el tipo desechable es de aproximadamente 3\~6 meses. Diríjase a su concesionario para la compra de este producto.

Las siguientes condiciones no significan mal funcionamiento del equipo

LA UNIDAD NO FUNCIONALa unidad no funcionará inmediatamente después de encenderla. La unidad no funcionará inmediatamente después de que el modo de servicio se haya cambiado. Esto sucede con el fin de proteger los mecanismos internos. Espere 3 minutos antes de operar la unidad.	RUIDOS DE SILBIDOSLos ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de la unidad.
	VAPOR DE AGUAEn los modos ENFRIAR y DESHU-MECTAR, se puede ver algunas veces vapor de agua en las salidas de aire debido a diferencias entre la temperatura ambiente del aire y la temperatura del aire descargado por la unidad.En el modo CALENTAR, puede fluir vapor de agua de la unidad exterior durante el deshielo. (Sólo en modelos AY-AP18CE/AY-AP24CE)
NO SALE AIRE CALIENTE(Modelos AY-AP18CE/AY-AP24CE)La unidad se encuentra en servicio de precalenta-miento o deshielo.
OLORESOlores a alfombra y muebles que penetran en la unidad y los olores de los componentes internos del acondicionador de aire pueden salir de la unidad durante la etapa inicial de instalación.
RUIDOS DE CRUJIDOSLa unidad puede producir un sonido de crujidos. Este sonido es generado por la fricción del panel frontal, expansión de otros componentes o la conexión debida a cambios de temperatura.	OLOR EMITIDO DESDE LA SALIDA DE AIRE DEL PLASMACLASTEREste es el olor a ozono generado por el ionizador. La densidad de ozono es muy baja, y no presenta ningún efecto perjudicial para su salud. El ozono liberado en el aire se descompone en seguida, y su densidad en la habitación no aumentará.
SE EMITE UN ZUMBIDO BAJOEsto es un sonido emitido cuando la unidad está generando grupos de iones.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuitos se ha disparado o si el fusible se ha fundido.Compruebe que la unidad de deflector se encuentra debidamente instalada. Todas la lámparas del panel indicador parpadearán cuando la unidad de deflector no se encuentre debidamente instalada.

SI LA UNIDAD NO ENFRÍA (O CALIENTA) LA HABITACIÓN EFICAZMENTE
Examine los filtros. Si están sucios, limpielos.	Examine la unidad exterior para asegurarse de que la salida y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cerciorese de que las ventanas y puertas estén bien cerradas.	Si hay muchas personas dentro de la habitación, la unidad no alcanzará la temperatura deseada.	Verifique si hay otros aparatos calefactores que estén funcionando dentro de la habitación.

LA UNIDAD NO RECIBE LA SEÑAL DEL TELEMANDO
Verifique si las pilas del tele-mando están viejas o descargadas.	Trate de enviar la señal de nuevo apuntando el telemando hacia la célula receptora de la unidad.	Verifique si las pilas del tele-mando están instaladas con las polaridades alineadas en forma adecuada.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO y de RELOJ AUTOMÁTICO parpadeen en el panel de indicaciones.

ITALIANO

CAMPO DELLA TEMPERATURA OPERATIVA

		TEMP. INTERNA	TEMP. ESTERNA
RINFRES-CAMENTO limite	limite 32°C superiore 23°C	D.B. 43°C D.B. -
	21°C D.B. 21°C inferiore 15°C	D.B. W.B. -
RISCAL-DAMENTO(solamente AY-AP18CE/AY-AP24CE)	limite 27°C superiore	D.B. 24°C D.B. - 18°C W.B.
	limite 20°C inferiore	D.B. -8,5°C D.B. - -9,5°C W.B.

D.B. = bulbo secco W.B. = bulbo umido

Até 9,5 horas, poderá definir por incrementos de 0,5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Até 9,5 horas, poderá definir por incrementos de 0,5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

MODE TEMP. 6.5 h FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL 1

Ficará activo o último TEMPORIZADOR regulado.
