GEBRUIKSAANWIJZING AEA18CE SHARP

Eliminieren, desodorieren, zerlegen

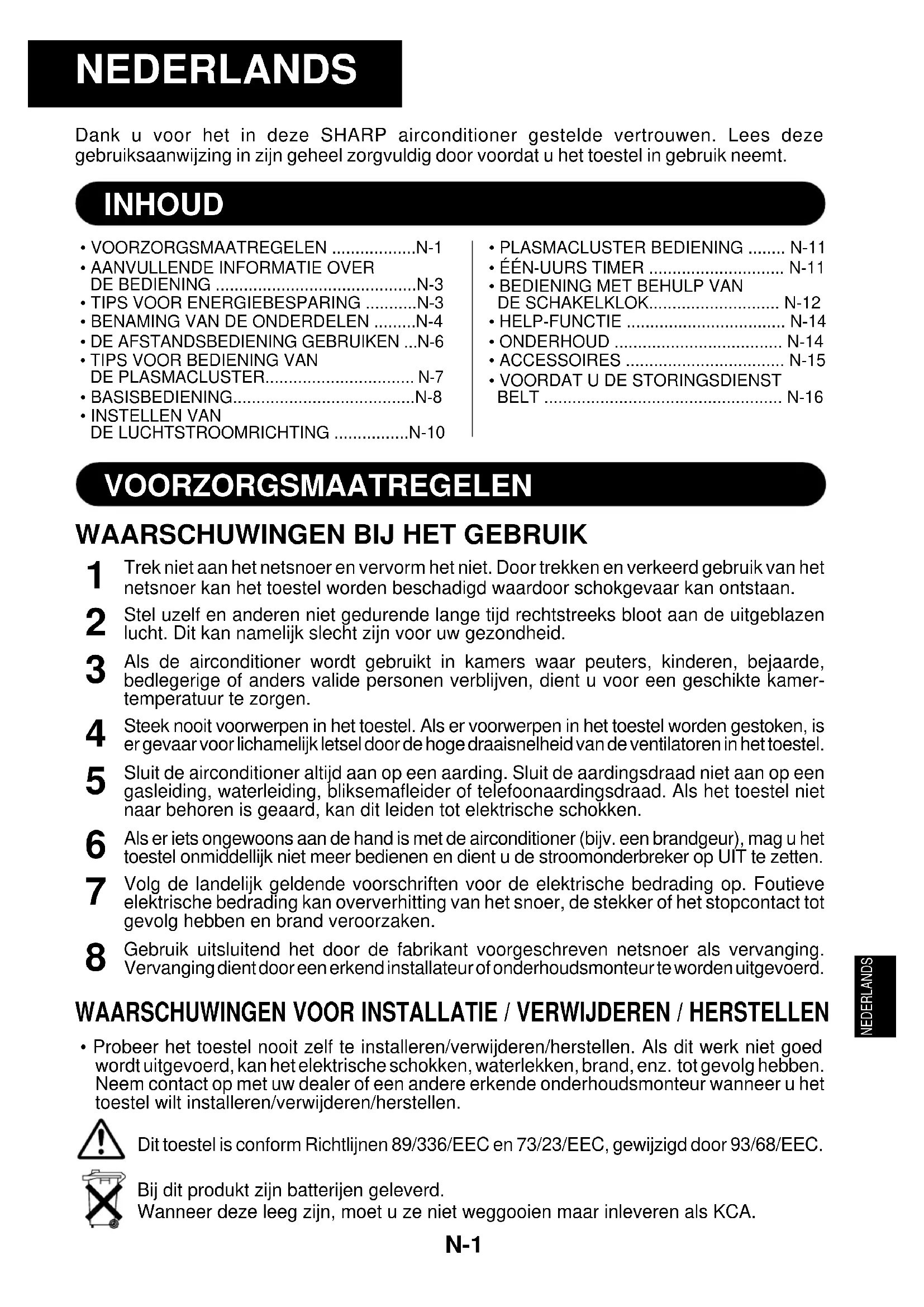

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN ....N-1
• AANVULLENDE INFORMATIE OVER DE BEDIENING ....N-3
• TIPS VOOR ENERGIEBESPARING .....N-3
• BENAMING VAN DE ONDERDELEN .....N-4
• DE AFSTANDSBEDIENING GEBRUIKEN ...N-6
• TIPS VOOR BEDIENING VAN DE PLASMACLUSTER.... N-7
• BASISBEDIENING.....N-8
- INSTELLEN VAN DE LUCHTSTROOMRICHTING ....N-10

• PLASMACLUSTER BEDIENING ...... N-11
  • ÉÉN-UURS TIMER ...... N-11
  • BEDIENING MET BEHULP VAN DE SCHAKELKLOK..... N-12
• HELP-FUNCTIE ...... N-14
  • ONDERHOUD ...... N-14
• ACCESSOIRES ...... N-15
  • VOORDAT U DE STORINGSDIENST BELT N-16

VOORZORGSMAATREGELEN

1 Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
2 Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid.
3 Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarde, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen.
4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel niet naar behoren is geaard, kan dit leiden tot elektrische schokken.
6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op UIT te zetten.
7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken.
8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging. Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

- Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goed wordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u het toestel wilt installeren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEC en 73/23/EEC, gewijzigd door 93/68/EEC.

Bij dit produkt zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan.
Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken.
3 Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt.
4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.
5 Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon er af vallen en letsel oplopen.
6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.
7 Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.
8 Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan.
9 Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou kunnen verwonden.
10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen.
11 Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht. Let erop dat jonge kinderen niet met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie.
  Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan.
  Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed liegt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C23°C W.B.	D.B.-
	onderste limiet	21°C D.B. 21°C15°C W.B.	D.B.-
VERWARMEN(alleen voor AY-AP18CE/AY-AP24CE)	bovenste limiet	27°C D.B. 24°C- 18°C W.B.	D.B.
	onderste limiet	20°C D.B. -8,5°C- -9,5°C W.B.	D.B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

- De ingebouwde beveiliging kan ervoor zorgen dat het toestel niet kan worden gebruikt buiten dit bereik.

- Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkt en de luchtvochtigheid groter is dan 80%.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking. Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok. De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.

OPMERKINGEN OVER DE MODELLEN AY-AP18CE/AY-AP24CE

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostaat 1°C hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-AP18CE/AY-AP24CE 2°C lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-AP18CE/AY-AP24CE).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

- De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

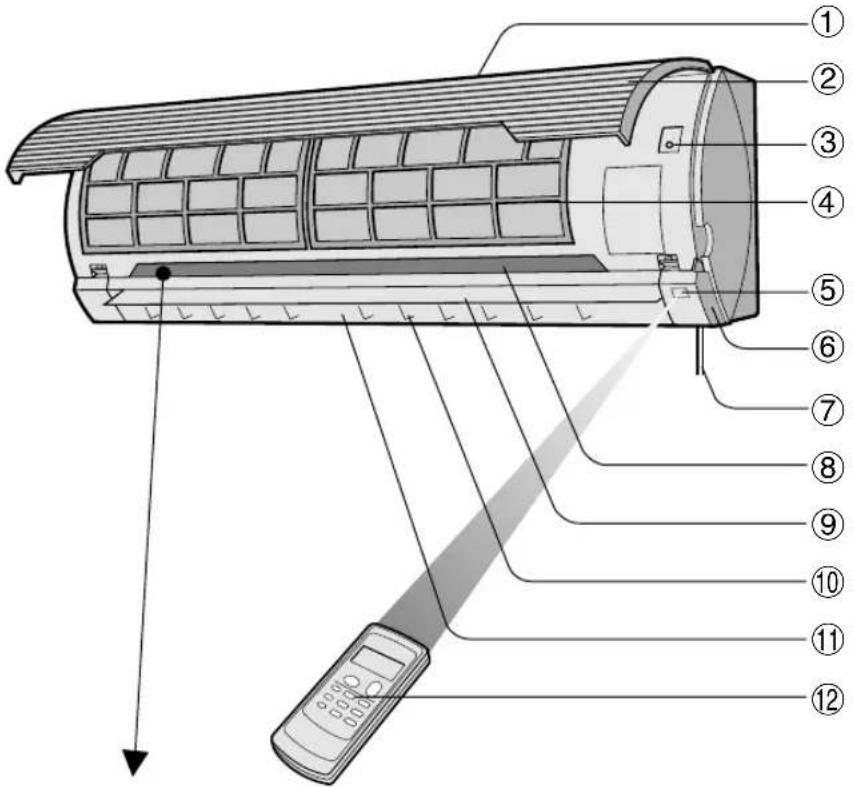

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

⑥ Ventilatiejaloezie Openen om de binnenkant van de airconditioner te reinigen.

⑦ Netsnoer (alleen voor AY-AP18CE/AH-AP18CE)

⑧Indicatorpaneel

⑨ Verticaal instelbare jaloezieën

⑩Horizontaal instelbare jaloezieën

⑪Uitlaat (Lucht)

⑫ Afstandsbediening

⑬ AUTOMATISCHE VENTILATOR-SNELHEID-lamp (groen Ⓓ)

⑭ VENTILATORSNELHEID-lamp (groen

⑮PLASMACLUSTER-lamp (blauw, groen)

⑯TIMER-lamp (oranje Ⓥ)

⑰ BEDRIJF-lamp (rood

⑱Inlaat (Lucht)

⑲ Koelstofbuis en tussenkabel

⑳Afvoerslang

②1Uitlaat (Lucht)

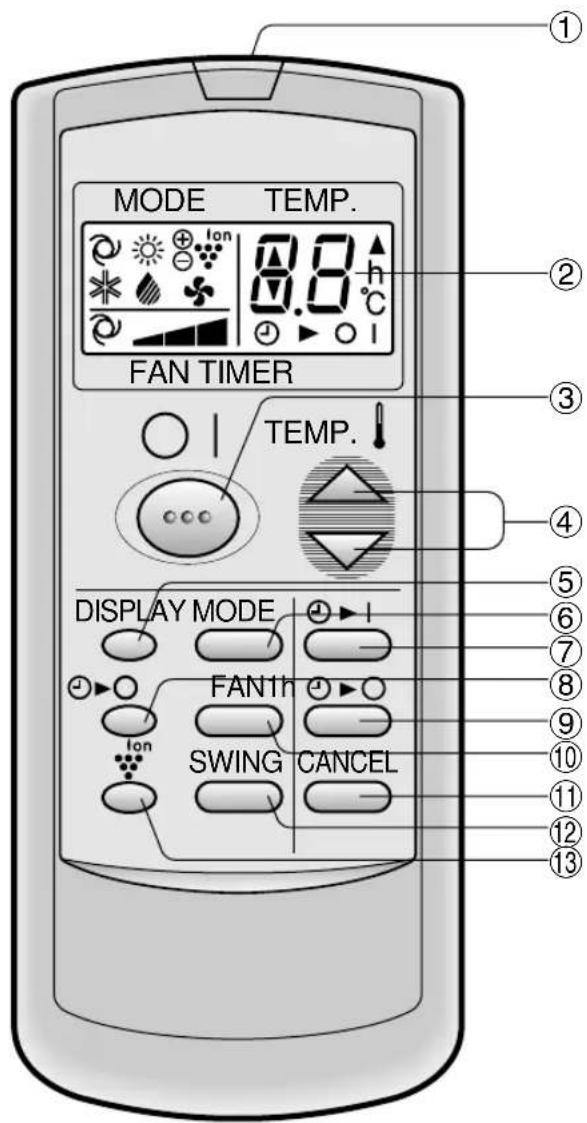

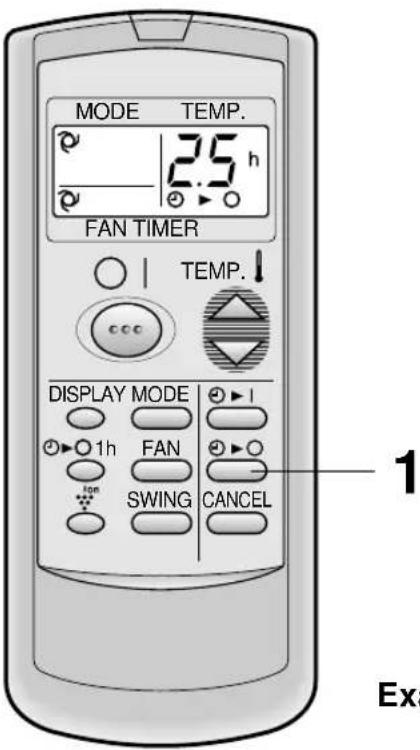

AFSTANDSBEDIENING

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭

① ZENDER
②DISPLAY (LCD-scherm)
③AAN/UIT-toets
④ THERMOSTAAT-toets
⑤ DISPLAY-toets
⑥FUNCTIE-toets
⑦ TIMER AAN-toets (voor instelling van de timer)
⑧ ÉÉN-UURS TIMER-toets
⑨ TIMER UIT-toets (voor instelling van de timer)
⑩ VENTILATOR-toets
⑪ TIMERUITSCHAKEL-toets
⑫ZWENK-toets
⑬PLASMACLUSTER-toets

(Het symbool voor de verwarmingsfunctie alleen aanwezig bij de modellen AY-AP18CE/AY-AP24CE)

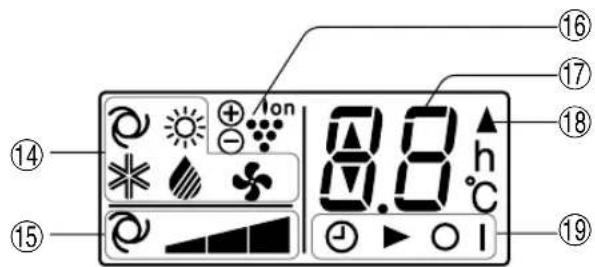

LCD-SCHERM VAN DE AFSTANDSBEDIENING

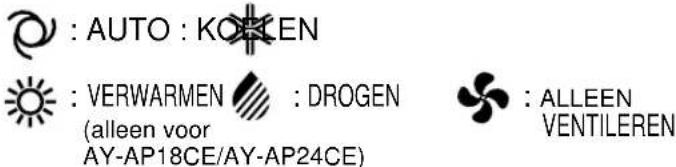

⑭ FUNCTIESYMBOLEN

: AUTO : KORLEN : VERWARMEN : DROGEN (alleen voor AY-AP18CE/AY-AP24CE) : ALLEEN VENTILEREN

⑮SYMBOLEN VOOR DE VENTILATORSNELHEID

: AUTO : Hand instelling

⑯PLASMACLUSTER SYMBOL
⑰ TEMPERATUUR EN TIMER-AFTEL-INDICATOR
⑱SYMBOOL VOOR VERZENDEN
⑲TIMER AAN/TIMER UIT-INDICATOR
Geeft aan of de timer is ingesteld.

(Het symbool voor de verwarmingsfunctie alleen aanwezig bij de modellen AY-AP18CE/AY-AP24CE)

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van het batterijvak op de achterkant van de afstandsbediening.
2 Leg twee batterijen in het vak en let hierbij op de polen ⊕ en ⊖.
- Op het display verschijnen lijnen als de batterijen correct zijn ingelegd.
3 Breng het deksel van het batterij-vak opnieuw aan.

• Bij normaal gebruik hebben de batterijen een levensduur van ongeveer één jaar.
• Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type.
• Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug.
• Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

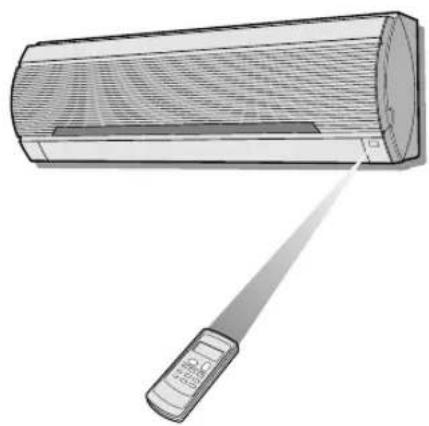

DE AFSTANDSBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluids-signaal wanneer het signaal van de afstandsbediening is ontvangen.

• Zorg ervoor dat er geen gordijnen of andere voorwerpen tussen de afstandsbediening en de binnen-unit zijn.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat hierdoor de afstandsbediening wordt gehinderd. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

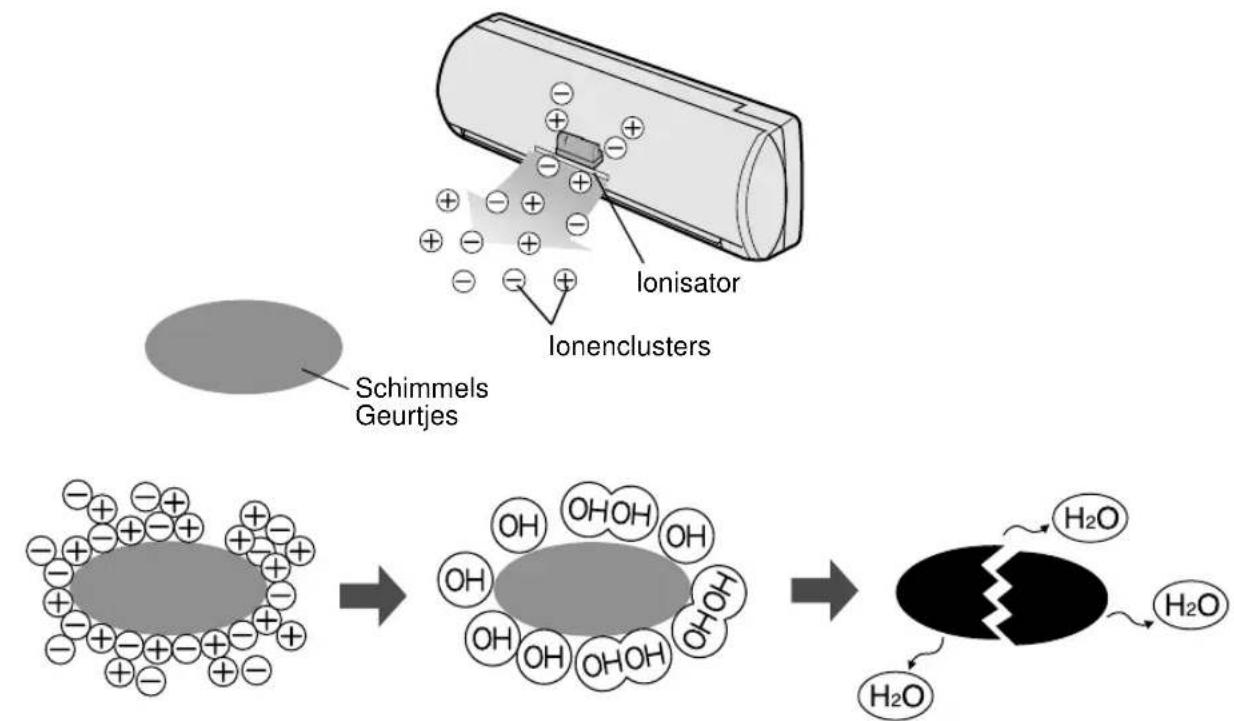

TIPS VOOR BEDIENING VAN DE PLASMACLUSTER

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer.

De ionenclusters elimineren de in de lucht aanwezige schimmels en maken alle geurtjes veroorzakende moleculen geurloos door deze te ontbinden.

Elimineren, verfrissen en ontbinden

LUCHTREINIGEN

Aan de lucht afgegeven ionenclusters houden de lucht in uw kamer schoon.

LUCHTVERFRISSEN

Negative ionenclusters die ook in een natuurlijke omgeving bestaan, worden in een verhoogd tempo aan de lucht in uw kamer afgegeven en geven u zowel fysiek als mentaal een fris gevoel.

Zie blz. 11 voor details over de bediening.

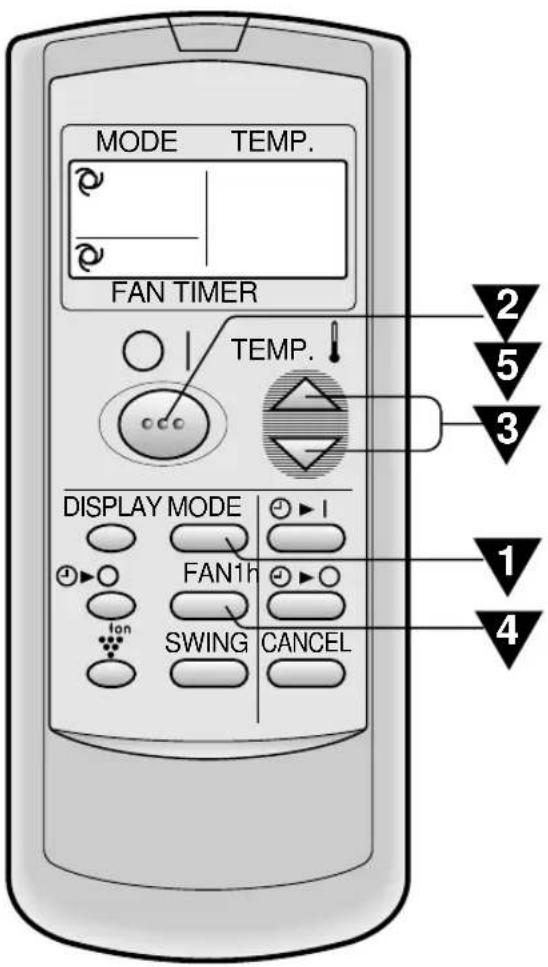

MODE TEMP. FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL 2 5 3 1 4

1

Druk op de FUNCTIE-toets om de gewenste functie in te schakelen.

AUTO VERWARMEN KOELEN DROGEN VENTILEREN

VERWARMEN

( is alleen van toepassing bij AY-AP18CE/AY-AP24CE)

2

Druk op de AAN/UIT-toets om het toestel in te schakelen.

- De rode BEDRIJF-indicator ( ☐begint te branden.

3

Druk op de THERMO.-toets om de gewenste temperatuur in te stellen.

AUTO/DROGEN-FUNCTIE

U kunt de temperatuur in stappen van 1°C wijzigen binnen een bereik van 2°C meer of minder dan de temperatuur die automatisch door de airconditioner wordt bepaald.

KOELEN-FUNCTIE (VERWARMEN voor de AY-AP18CE/AY-AP24CE)

U kunt de temperatuur instellen tussen 18 en 32°C.

VENTILEREN-FUNCTIE

Temperatuurinstelling is niet mogelijk.

4

Druk op de VENTILATOR-toets om de gewenste ventilatorsnelheid in te stellen.

AUTO ZACHT LAAG HOOG

• Bij de functie DROGEN kan de ventilatorsnelheid niet worden ingesteld.
• Bij de functie VENTILEREN kan de ventilatorsnelheid niet op AUTOMATISCH worden ingesteld.

5

Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen.

- De rode BEDRIJF-indicator ( 主 gaat uit.

TIPS VOOR DE AUTO FUNCTIE

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodra het toestel wordt ingeschakeld.

Functie- en temperatuurinstellingen voor de modellen AH-AP18CE/AH-AP24CE

Kamertemp. bij opstarten	Automatische werking
	Functie Instelling thermostaat
Minder dan 24°C DROGEN Kamertemp.		bij opstarten
24°C-26°C	KOELEN	24°C
26°C-28°C	KOELEN	25°C
Meer dan 28°C KOELEN 26°C

Functie- en temperatuurinstellingen voor de modellen AY-AP18CE/AY-AP24CE

Kamertemp. bij opstarten	Automatische werking
	Functie Instelling thermostaat
Minder dan 21°C VERWARMEN 23°C
21°C-24°C	DROGEN	Kamertemp. bij opstarten
24°C-26°C	KOELEN	24°C
26°C-28°C	KOELEN	25°C
Meer dan 28°C KOELEN 26°C

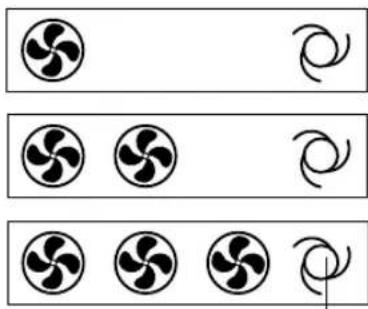

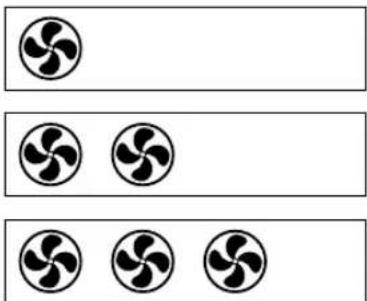

TIPS OVER DE VENTILATORSNELHEID-LAMP

Terwijl de airconditioner in werking is zal de VENTILATORSNELHEID-lamp in 3 niveaus branden (2 niveaus voor de DROGEN-modus) op het indicatorpaneel van het toestel als aanduiding van de ventilatorsnelheid.

Ventilatorsnelheid ingesteld op AUTO

Ventilatorsnelheid ingesteld op handbediend

Zachte snelheid
Lage snelheid
Hoge snelheid
De AUTO VENTILATORSNELHEID-lamp begint te branden.

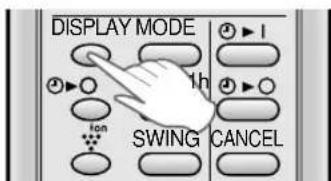

Druk op de DISPLAY-toets om de VENTILATORSNELHEID-lamp uit te schakelen. De PLASMACLUSTER-lamp gaat tevens uit.

DISPLAY MODE 1h SWING CANCEL

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel laat zien:

KOELEN- en DROGEN-functie Horizontale luchtstroming
VENTILEREN-functie (en VERWARMEN voor AY-AP18CE/AY-AP24CE)	Diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets van de afstandsbediening.

- De stand van de verticaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENK-toets wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel ge-bruikt wordt automatisch dezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN-functie

VENTILEREN-functie (en VERWARMEN voor AY-AP18CE/AY-AP24CE)

Het instelbereik is beperkter dan het ZWENKbereik om condensdruppels te voorkomen.

Het instelbereik is gro- ter, zodat de luchtstroom naar de vloer kan wor- den gericht.

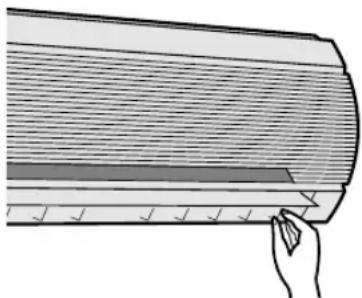

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in.

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

Wanneer de airconditioner met de ventilatorsnelheid "SOFT" (zachte) wordt gebruikt, mogen de horizontaal instelbare jaloezieën niet gedurende langere tijd in de uiterste standen naar links of rechts worden gezet.

Er worden ionenclusters en negatieve ionen afgegeven die de lucht in uw kamer schoonhouden en u zowel fysiek als mentaal een fris gevoel geven.

LUCHTREINIGING: Aan de lucht afgegeven ionenclusters elimineren de in de lucht aanwezige schimmels en maken geurtjes veroorzakende moleculen reukloos door deze te ontbinden. LUCHTVERVERSING: Aan de lucht afgegeven negatieve ionen geven u zowel fysiek als mentaal een fris gevoel.

MODE TEMP. FAN TIMER DISPLAY MODE FAN1h SWING CANCEL 1

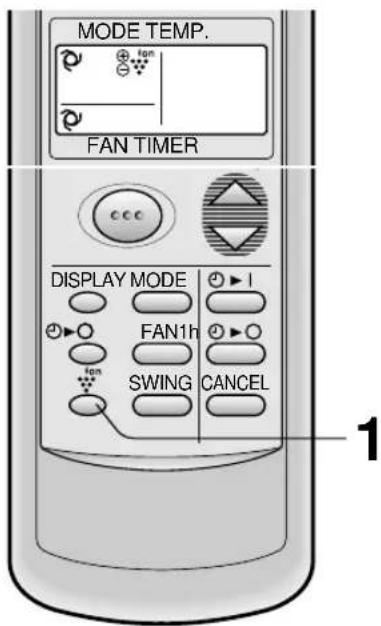

1 Druk tijdens bedrijf op de PLASMACLUSTER-toets om de gewenste functie te selecteren.

LUCHTREINIGEN (AIR CLEAN) LUCHTVERFRISSEN (REFRESHING) OPHEFFEN (CANCEL)

• Bij LUCHTREINIGEN licht de blauwe PLASMACLUSTER-lamp van het toestel op.
• Bij LUCHTVERFRISSSEN licht de groene PLASMACLUSTER-lamp van het toestel op.

UITSCHAKELEN

Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbol van de symbol op de display van de afstandsbediening uit gaat.

- De PLASMACLUSTER-lamp van het toestel gaat uit.

OPMERKING:

• De instelling van de PLASMACLUSTER-functie wordt opgeslagen en hervat wanneer de airconditioner weer wordt ingeschakeld.
• Druk op de DISPLAY-toets om de PLASMACLUSTER-lamp te doven.

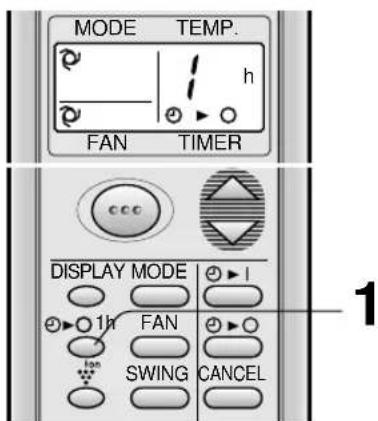

ÉÉN-UURS TIMER

Wanneer de ÉÉN-UURS TIMER wordt ingeschakeld, wordt het toestel na één uur automatisch uitgeschakeld.

MODE TEMP. FAN TIMER 1 DISPLAY MODE 1h FAN SWING CANCEL

1 Druk op de ÉÉN-UURS TIMER-toets.

• Op het display van de afstandsbediening verschijnt
• De oranje SCHAKELKLOK-indicator ( ⊕op het toestel begint te branden.
• Het toestel wordt na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de OPHEFFEN-knop.

- De oranje SCHAKELKLOK-indicator ( -op het toestel gaat uit.

U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.

- De rode BEDRIJF-indicator ( 1) en de oranje SCHAKEL-KLOK-indicator ( 2) op het toestel gaat uit.

OPMERKINGEN:

• De ÉÉN-UURS, TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanneer de EEN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende één uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de ÉEN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.

Het toestel wordt automatisch uitgeschakeld naar gelang van uw instelling.

De timer kan worden ingesteld tussen minimum 0,5 uur (30 minuten) en maximum 12 uur.

Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minuten) en van 10 tot 12 uur in stappen van 1 uur.

MODE TEMP. 25 h FAN TIMER TEMP.! CCC DISPLAY MODE ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶> 1 Ex

Richt de afstandsbediening op het ontvangst-venster op het toestel.

1 Druk op de TIMERUITSCHAKEL-knop ( ⓐ) en stel de tijd zoals gewenst.

- De tijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

- De oranje SCHAKELKLOK-indicator ( op het toestel begint te branden.

- De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

- De tijdinstelling telt af en geeft de resterende tijd aan.

Example : Als u het toestel 2,5 uur later wilt stilleggen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

- Een uur nadat bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE:

(alleen voor de modellen AY-AP18CE/AY-AP24CE)

- Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

OPMERKING:

- De automatische sluimerfunctie wordt niet ingeschakeld wanneer de VENTILERENfunctie is gekozen.

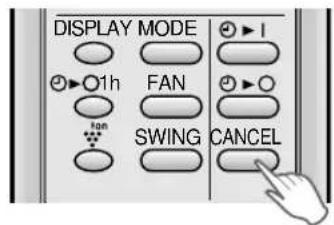

DE SCHAKELKLOK ANNULEREN

Druk op de OPHEFFEN-knop.

- De oranje SCHAKEL-KLOK-indicator (Jop het toestel gaat uit.

DISPLAY MODE 1h FAN SWING CANCEL

SCHAKELTIJDEN WIJZIGEN

Druk op de TIMER-toets die u wilt veranderen, (TIMER UIT of TIMER AAN) en verander de tijdinstelling.

AUTOMATISCH INSCHAKELEN

Het toestel wordt automatisch ingeschakeld naar gelang van uw instelling.

De timer kan worden ingesteld tussen minimum 0,5 uur (30 minuten) en maximum 12uur.

Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minuten) en van 10 tot 12 uur in stappen van 1 uur.

MODE TEMP. 6.5 h FAN TIMER TEMP. DISPLAY MODE FAN1h SWING CANCEL 1

Example : Wanneer u de kamertemperatuur wilt zoals gewenst 6,5 uur later.

Richt de afstandsbediening op het ontvangstvenster op het toestel.

1 Druk op de AUTOMATISCH INSCHAKELEN-knop ( Ⓤ▶ I).

- De tijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De oranje SCHAKELKLOK-indicator ( ⊕op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.
• De tijdinstelling telt af en geeft de resterende tijd aan.

Stel functie, temperatuur, ventilatorsnelheid en PLASMACLUSTER-functie naar voorkeur in.

• Wanneer de temperatuur wordt ingesteld met de TIMER AAN, verschijnt de temperatuur gedurende 5 seconden in het display, waarna opnieuw het tijddisplay wordt aangegeven.
• Als u de instelling niet verandert, zal het toestel werken met de recentste instelling.
• Het toestel wordt vóór het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken tegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

OPMERKINGEN VOOR TIMERINSTELLING EN GEBRUIK

• De recentste tijdinstelling wordt in het geheugen bewaard en zal de volgende keer dat u de TIMER UIT of TIMER AAN instelt op het display van de afstandsbediening verschijnen.
• TIMER UIT en TIMER AAN kunnen niet tegelijk worden ingesteld.

De als laatste ingestelde TIMER is actief.

• Wanneer de ÉÉN-UURS UIT TIMER is ingesteld, zijn TIMER UIT en TIMER AAN niet beschikbaar.
• Wanneer de ÉÉN-UURS UIT TIMER wordt ingesteld terwijl de TIMER UIT of TIMER AAN actief is, wordt de TIMER AAN of TIMER UIT uitgeschakeld.

HELP-FUNCTIE

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

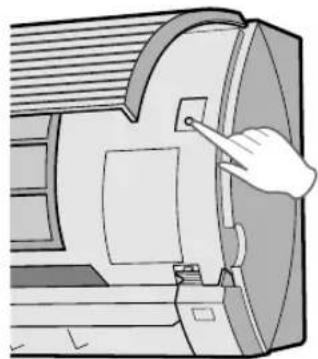

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( □ van het toestel begint te branden en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

- De rode BEDRIJF-indicator ( van het toestel gaat uit.

Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld.

ONDERHOUD

REINIGEN VAN DE BINNENKANT VAN DE AIRCONDITIONER

1 Trek de stekker uit het stopcontact of schakel de stroomonderbreker in.

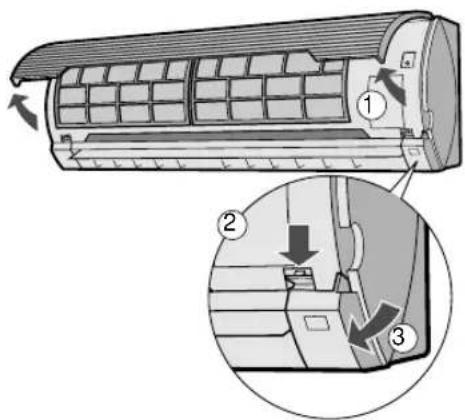

2 OPEN DE VENTILATIEJALOEZIE

①Open het voorpaneel.
②Druk de haken aan weerszijden naar beneden en maak de vergrendeling los.
③Trek de latteneenheid naar voren uit.
④Laat de eenheid voorzichtig neerwaartse opengaan.

3 REINIG DE BINNENKANT VAN DE AIRCONDITIONER

Controleer of de ventilator stil staat.

Verwijder stof met behulp van een stofzuiger of stofdoek.

4 SLUIT DE VENTILATIEJALOEZIE

1 Til de ventilatiejaloezie op en schuif deze terug op zijn plaats.
2 Zörg eyvoor dat beide haken links en rechts vergrendeld zijn en dat de drie steunen stevig bevestigd zijn.
3 Sluit het geopende paneel.

5 Steek de stekker in het stopcontact of schakel de stroomonderbreker uit.
6 Controleer of geen van de indicators van het indicatorpaneel knippert. Wanneer de ventilatiejaloezie niet op de juiste wijze wordt teruggeplaatst, wordt de beveiliging geactiveerd, beginnen de indicators te knipperen en werkt het toestel niet. In dat geval moet de ventilatiejaloezie op de juiste wijze teruggeplaatst worden. Druk op de AAN/UIT-knop van de afstandsbediening en controleer of het toestel goed werkt.

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

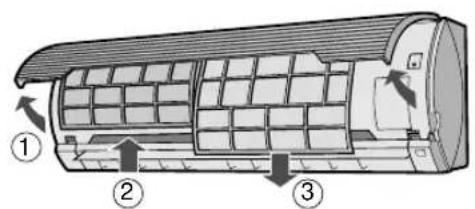

2 VERWIJDER DE FILTERS

①Open het voorpaneel.
②Druk de luchtfilters iets omhoog om ze te ontgrendelen.
③Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

①Plaats de filters in de oorspronkelijke stand terug.
②Sluit het geopende paneel.
③Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doek.
• Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NA SEIZOENSGEBRUIK

1 Laat het toestel gedurende ongeveer een halve dag in de VENTILERENfunctie draaien, zodat het mechanisme goed kan drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn.
2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.
3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

ACCESSOIRES

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeur uit de lucht wanneer het toestel is ingeschakeld en zorgt voor een schone lucht. Het antibacterieel materiaal van het lucht-zuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemen uit.

Het wegwerptype kan ongeveer 3\~6 maanden worden gebruikt. Neem contact op met uw dealer als u dit accessoire wilt kopen.

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIETHet toestel werkt niet wanneer het direct nadat het is uitgeschakeld weer wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 minuten voordat u het toestel bedient.	SUIZENDE GELUIDENHet zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPENIn de functies KOELEN en DROGEN zijn soms wat waterdampen bij de lucht-uitlaat zichtbaar, wat wordt veroorzaakt door het verschil tussen de kamertem-peratuur en de temperatuur van de lucht die door het toestel wordt uitgeblazen.In de functie VERWARMEN kunnen tijdens het ontdooien soms wat waterdampen worden uitgestoten. (Alleen voor de modellen AY-AP18CE/AY-AP24CE)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-AP18CE/AY-AP24CE)Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJESEr kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna weer worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDENHet kan voorkomen dat het toestel krakende geluiden produceert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzetten door temperatuurwijzigingen.	DE LUCHTUITLAAT VAN DE PLASMACLASTER GEEFT EEN GEUR AFDit is de geur van ozon, afkomstig van de ionisator. De ozonconcentratie is zeer laag en heeft geen negatieve invloed op uw gezondheid. De in de lucht vrijgekomen ozon zal snel afbreken en de ozonconcentratie in de kamer zal niet oplopen.
LICHT ZOEMGELUIDDit is het geluid dat het toestel maakt wanneer het ionclusters genereert.

Controleer onderstaande punten wanneer het toestel niet naar behoren functioneert.

WANNEER HET TOESTEL NIET FUNCTIONEERT

• Controleer of de stroomonderbreker is geactiveerd of de zekering is gesprongen.• Controleer of de ventilatiejaloezie goed geïnstalleerd is. Alle lampen op het indicatorpaneel beginnen te knipperen wanneer de ventilatiejaloezie niet geïnstalleerd is.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controleer de filters. Indien vuil, reinigen.	Controleer de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controleer of de thermostaat op de juiste stand is ingesteld.
Controleer of ramen en deuren goed gesloten zijn.	Een groot aantal mensen in de kamer kan er de oorzaak van zijn dat de gewenste temperatuur niet bereikt wordt.	Controleer de kamer op de aanwezigheid van toestellen die warmte kunnen afgeven.

ALS HET TOESTEL NIET FUNCTIONEERT WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIENING ONTVANGT
Controleer of de batterijen van de afstandsbediening leeg zijn.	Probeer het signaal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel te richten.	Controleer of de batterijen met de polen in de juiste richting in de afstandsbediening zijn gelegd.

Neem contact op met de onderhoudsdienst wanneer de BEDRIJFS-lamp en de TIMER-lamp op het indicatorpaneel knipperen.

TÜRKÇE
