Tipo de produto	Ar condicionado split (unidade interna e externa)
Marca e modelo	Sharp AEA18CE
Modos de funcionamento	Automático, Frio, Seco, Apenas Ventilador, Aquecimento (nos modelos AY-AP18CE/AY-AP24CE)
Tecnologia de purificação	Plasmacluster (íons agrupados e íons negativos)
Controle remoto	Com display LCD, alcance de 7 metros
Temporizadores	Desligamento após 1 hora (ONE-HOUR OFF TIMER), temporizador programável ON/OFF (0,5 a 12 horas)
Função de espera automática	Sim (ajusta a temperatura nos modos Frio/Seco e Aquecimento)
Direção do fluxo de ar	Vertical (controle remoto) e horizontal (manual)
Filtros de ar	Laváveis, limpeza recomendada a cada 2 semanas
Faixa de temperatura de operação (Frio)	Interno: 21–32°C BS, Externo: 21–43°C BS
Faixa de temperatura de operação (Aquecimento)	Interno: 20–27°C BS, Externo: -8,5–24°C BS (apenas nos modelos compatíveis)
Alimentação	Consultar a placa de identificação do aparelho (tensão e frequência adequadas)
Manutenção	Limpeza dos filtros, interior do ar condicionado e controle remoto com pano macio
Segurança	Desligamento automático em anomalia, proteção contra vazamentos de água, aterramento obrigatório
Peças de reposição e reparabilidade	Filtro purificador de ar opcional (substituição a cada 3-6 meses). Reparos por técnico qualificado
Informações gerais	Função de memória das configurações após queda de energia. Uso privado apenas

Perguntas frequentes - AEA18CE SHARP

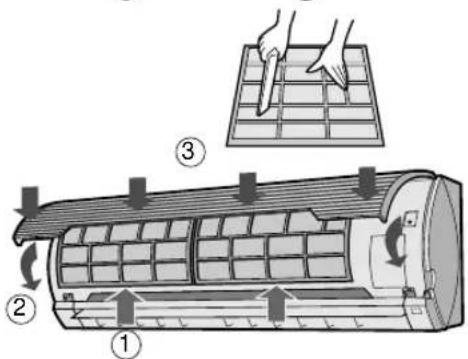

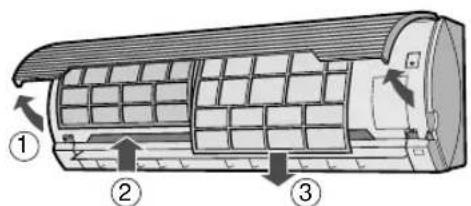

Como limpar os filtros de ar do Sharp AEA18CE?

Abra o painel frontal, empurre os filtros para cima para destravá-los, puxe-os para baixo. Limpe-os com um aspirador ou água morna com detergente neutro. Seque à sombra antes de recolocá-los. Limpeza recomendada a cada duas semanas.

O que fazer se o aparelho não estiver resfriando corretamente?

Verifique se os filtros não estão sujos, se a unidade externa não está obstruída, se o termostato está bem ajustado e se as janelas e portas estão fechadas. Se o problema persistir, contate um técnico qualificado.

Como usar a função Plasmacluster?

Durante o funcionamento, pressione a tecla PLASMACLUSTER do controle remoto para selecionar o modo Purificador de ar (luz azul) ou Refrescamento (luz verde). Pressione até o símbolo apagar para cancelar.

O controle remoto não funciona, o que fazer?

Verifique as pilhas (tipo AAA), sua polaridade, substitua-as se necessário. Certifique-se de que nenhum obstáculo atrapalhe o sinal e que o controle remoto esteja apontado para o receptor da unidade interna (alcance 7 m). Em caso de emergência, use a tecla AUX no aparelho.

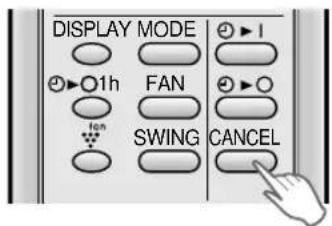

Como ajustar o temporizador de desligamento?

Pressione a tecla TIMER OFF do controle remoto e ajuste o atraso (de 0,5 a 12 horas). A luz TIMER acende. O aparelho desligará automaticamente no horário programado. Para cancelar, pressione CANCEL.

O aparelho emite um ruído de sussurro, é normal?

Sim, esse ruído é causado pela circulação do refrigerante no interior do aparelho. É totalmente normal e não requer nenhuma intervenção.

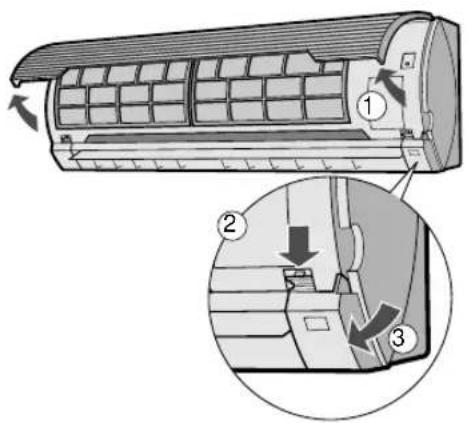

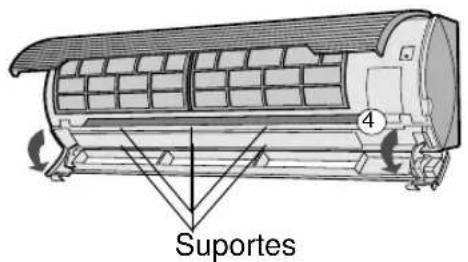

Como limpar o interior do ar condicionado?

Desconecte o aparelho ou desligue o disjuntor. Abra as aletas de ventilação, limpe o interior com um aspirador ou pano seco. Certifique-se de que o ventilador não está girando. Feche corretamente as aletas e reconecte.

O aparelho não liga após uma queda de energia?

O Sharp AEA18CE possui uma função de memória: ele reinicia automaticamente com as configurações anteriores após uma queda. Se os temporizadores estavam ativos, você deve redefini-los. Aguarde 3 minutos antes de reiniciar manualmente.

Qual é a diferença entre os modos Frio e Seco?

O modo Frio resfria e desumidifica o ar. O modo Seco desumidifica principalmente com um leve resfriamento. No modo Seco, a velocidade do ventilador é ajustada automaticamente e não pode ser alterada.

Como instalar as pilhas no controle remoto?

Remova a tampa do compartimento na parte traseira do controle remoto. Insira duas pilhas AAA (R03) respeitando as polaridades + e -. Recoloque a tampa. Se o display não acender, aguarde 30 segundos após remover as pilhas e reinsira-as.

MANUAL DE UTILIZADOR AEA18CE SHARP

ACONDICIONADOR DE AIRE

DE DUPLO SERVIÇO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR.
ENFRIAR	límite superior 23°C	32°C D.B. 43°C W.B. -	D.B.
	límite inferior 15°C	C D.B. 21°C D.B. W.B. -
CALENTAR(Sólo AY-AP18CE/AY-AP24CE)	límite superior -	27°C D.B. 24°C D.B. 18°C W.B.
	límite inferior -	20°C D.B. -8,5°C D.B. 9,5°C W.B.

FUNCIONAMENTO DO PLASMA

FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA

FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO

: AUTOMÁTICO : REFRIGERAÇÃO

: AQUECIMENTO : DESUMIDIFICAÇÃO (somente para AY-AP18CE/AY-AP24CE)

: SOMENTE VENTILADOR

⑮ SÍMBOLOS DA VELOCIDADE DO VENTILADOR

: AUTOMÁTICO : Ajuste manual

⑯ SÍMBOLO PLASMACLUSTER ⑰ INDICADOR DA TEMPERATURA E DA CONTAGEM REGRESSIVA DO TIMER ⑱ SÍMBOLO DE TRANSMISSÃO ⑲ INDICADOR DE LIGAR TIMER/DESLIGAR TIMER

FUNCIONAMENTO DO PLASMA

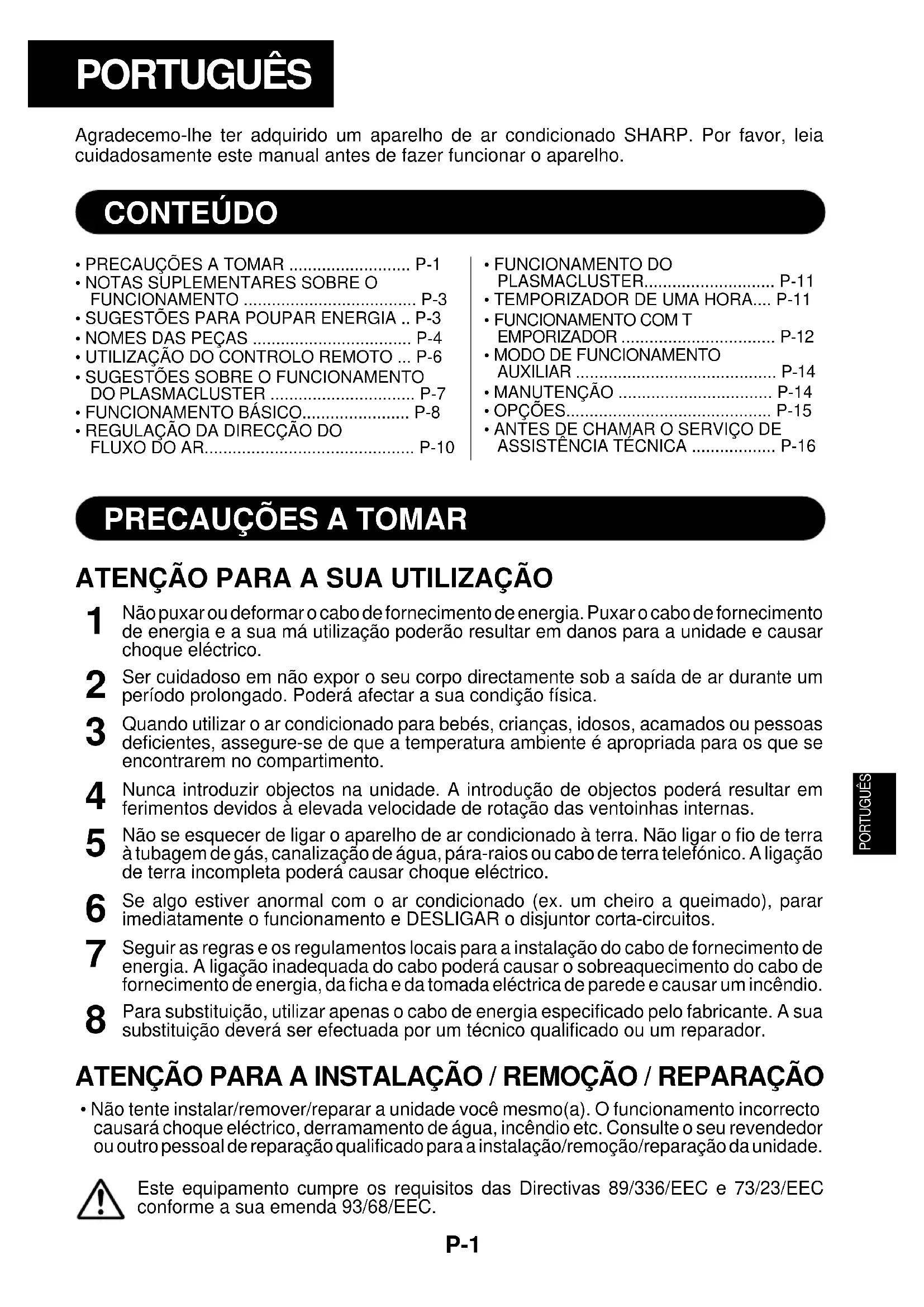

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia cuidadosamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ...... P-1
• NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ...... P-3 • SUGESTÕES PARA POUPAR ENERGIA .. P-3 • NOMES DAS PEÇAS ...... P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ... P-6
• SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER ...... P-7
• FUNCIONAMENTO BÁSICO.... P-8
• REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR.... P-10
• FUNCIONAMENTO DO PLASMACLUSTER.... P-11 • TEMPORIZADOR DE UMA HORA.... P-11
• FUNCIONAMENTO COM TEMPORIZADOR P-12 • MODO DE FUNCIONAMENTO AUXILIAR ...... P-14 • MANUTENÇÃO ...... P-14 • OPÇÕES..... P-15 • ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ...... P-16

PRECAUÇÕES A TOMAR

ATENÇÃO PARA A SUA UTILIZAÇÃO

1 Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque eléctrico. 2 Ser cuidadoso em não expor o seu corpo directamente sob a saída de ar durante um período prolongado. Poderá afectar a sua condição física. 3 Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento. 4 Nunca introduzir objectos na unidade. A introdução de objectos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5 Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação de terra incompleta poderá causar choque eléctrico. 6 Se algo estiver anormal com o ar condicionado (ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor corta-circuitos. 7 Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada eléctrica de parede e causar um incêndio. 8 Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efectuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

- Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto causará choque elétrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outro pessoal de reparação qualificado para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abrir periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente poderá causar redução de oxigénio. 2 Não utilizar os botões com a mão molhada. Poderá causar choque elétrico. 3 Para segurança, desligar o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo. 4 Verificar periodicamente o desgaste do chassis de montagem da unidade externa e certificar-se de que se encontra firmemente na posição. 5 Não colocar nada sobre a unidade externa nem a pisar. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilizar para outras aplicações tais como num canil ou estufa para criação de animais ou plantas. 7 Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você poderá ficar ferido. 10 Não espalhar ou verter água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos do equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão. As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar o choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECIMENTO	limite 32°C superior	D.B. 43°C D.B. 23°C W.B.	-
	limite 21°C inferior 15°C	D.B. 21°C D.B.-	-
AQUECIMENTO(Apenas AY-AP18CE/AY-AP24CE)	limite 27°C superior	D.B.	24°C D.B. 18°C W.B.
	limite inferior	20°C D.B. -8,5°C - -9,5°C W.B.	D.B.-

D.B. = bolbo seco W.B. = bolbo húmido

- O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta margem.

- Se o ar tiver uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER ou SECAR.

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativados depois de a corrente ter voltado.

NOTAS PARA OS MODELOS AY-AP18CE/AY-AP24CE

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER, a ventoinha interior pode não ligar, por dois a cinco minutos depois de a unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a eficiência de aquecimento diminuir em consequência da baixa temperatura exterior, use um aquecedor adicional.
• Demora tempo a aquecer toda a sala devido à circulação forçada de ar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo ARREFECER para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER com os modelos AY-AP18CE/AY-AP24CE) pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando a exposição directa ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-AP18CE/AY-AP24CE).

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

- A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

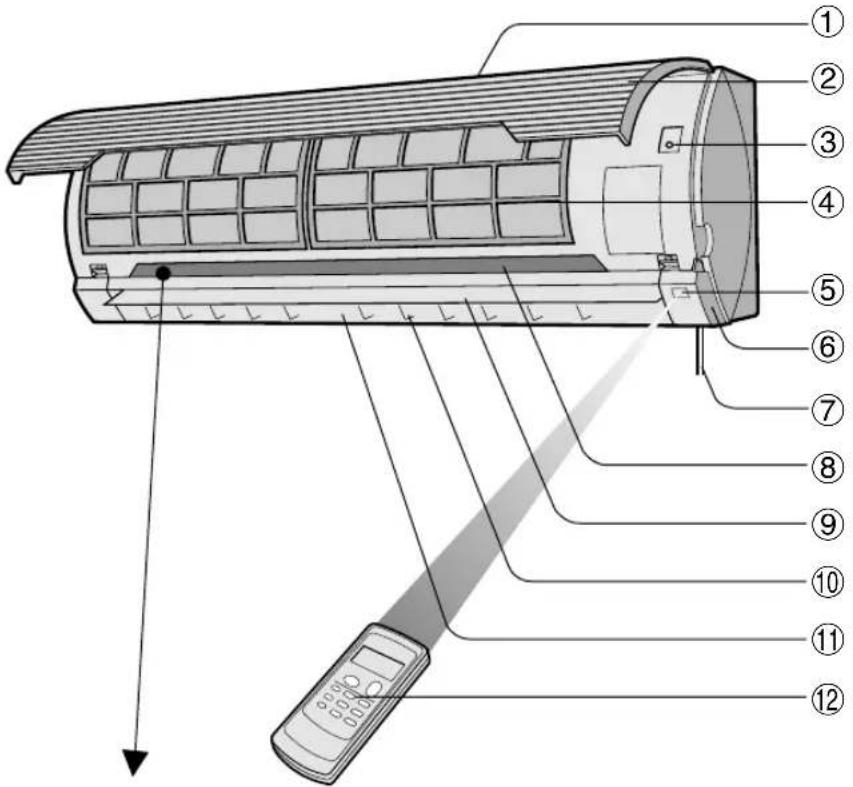

UNIDADE INTERIOR

①Entrada (Ar) ②Painel aberto ③Botão AUX. ④Filtros de Ar ⑤Janela Receptora ⑥Unidade Persiana Abra para limpar o interior do ar condicionado. ⑦Cabo de ligação à corrente (Apenas AY-AP18CE/AH-AP18CE) ⑧Painel indicador ⑨ Reguladores verticais ⑩ Reguladores horizontais ⑪Saída (Ar) ⑫Controlo remoto ⑬ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde ①) ⑭ Lâmpada de VELOCIDADE DA VENTOINHA (verde ⑮ Lâmpada PLASMACLUSTER (azul, verde) ⑯Lâmpada TEMPORIZADOR (laranja ⑦) ⑰ Lâmpada FUNCIONAMENTO (vermelha ☒

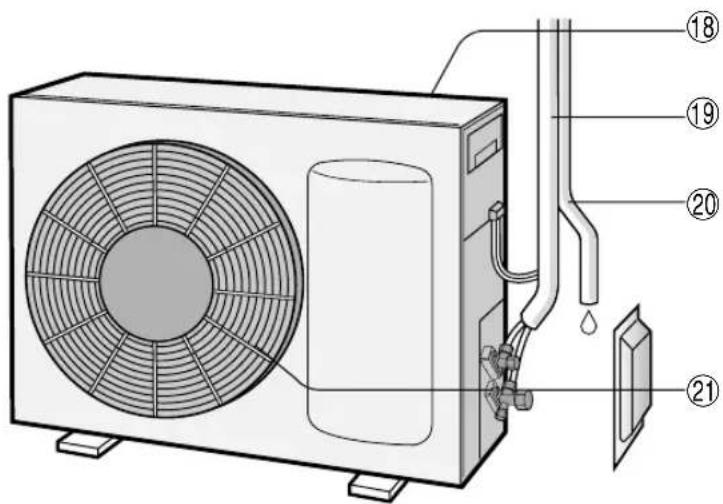

UNIDADE EXTERIOR

⑱Entrada (Ar) ⑲ Tubo de refrigeração e cabo de interligação ⑳Tubo de Descarga ②1Saída (Ar)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

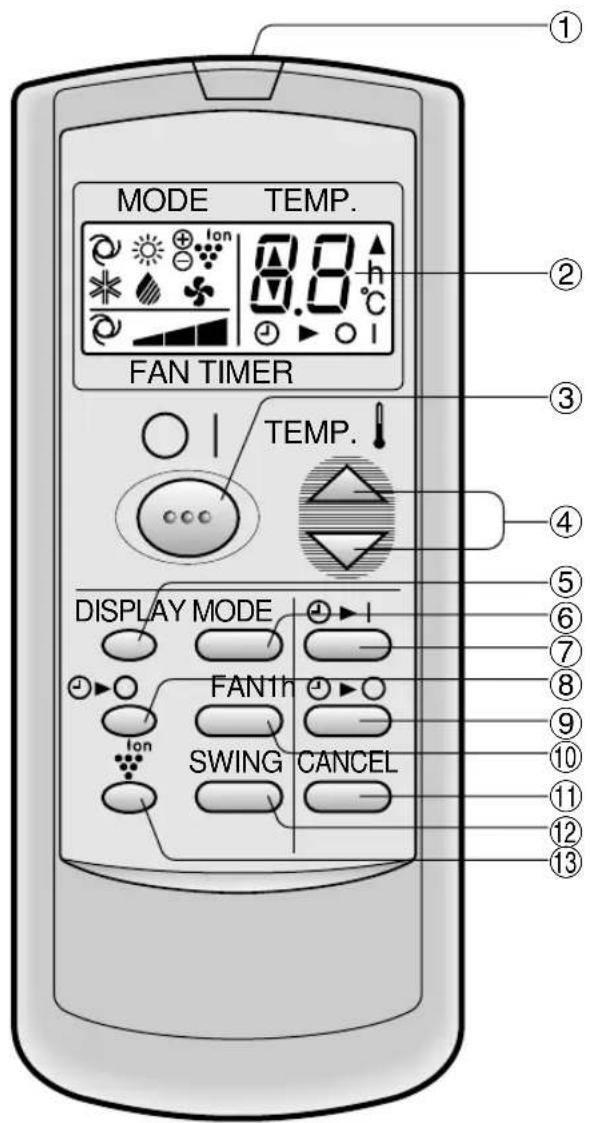

CONTROLO REMOTO

①TRANSMISSOR ②MOSTRADOR LCD (de cristais líquidos) ③Botão LIGAR/DESLIGAR (ON/OFF) ④ Botão TERMOSTATO (THERMO.) ⑤Botão MOSTRADOR (DISPLAY) ⑥ Botão MODO (MODE) ⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) ⑧Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) ⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) ⑩Botão VENTOINHA (FAN) ⑪Botão ANULAR TEMPORIZADOR (TIMER CANCEL) ⑫Botão DIRECCIONAR (SWING) ⑬Botão PLASMACLUSTER

(O símbolo do modo aquecer ♡ apenas fornecido nos modelos AY-AP18CE/AY-AP24CE)

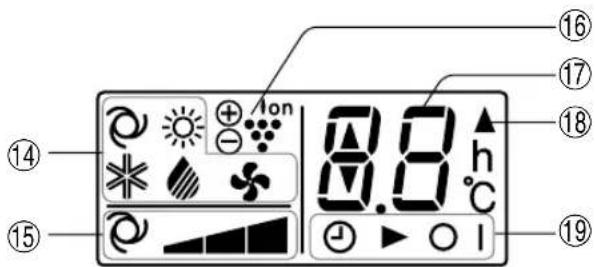

MOSTRADOR LCD DO CONTROLO REMOTO

⑭SÍMBOLOS DE MODO

: AUTO : ARRE KECER

⑮ SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTO

: Regulação manual

⑯SÍMBOLO PLASMACLUSTER ⑰ INDICADOR DE TEMPERATURA E CONTAGEM DECRESCENTE DO TEMPORIZADOR ⑱SÍMBOLO DE TRANSMISSÃO ⑲INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO

Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer ♦ apenas fornecido nos modelos AY-AP18CE/AY-AP24CE)

UTILIZAÇÃO DO CONTROLO REMOTO

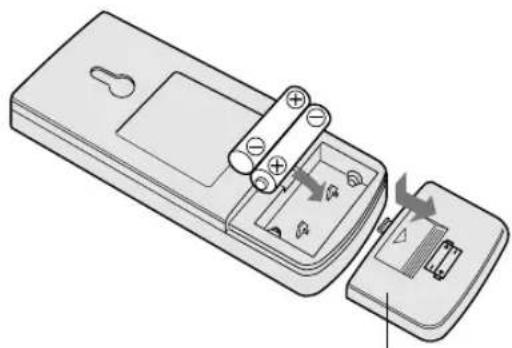

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto.

2 Insira as pilhas no compartimento assegurando que os pólos ⊕ e ⊖ fiquem correctamente posicionados.

- Aparecerão linhas no mostrador quando as pilhas estiverem instaladas correctamente.

3 Reinstale a tampa das pilhas.

• A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por duas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, depois de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

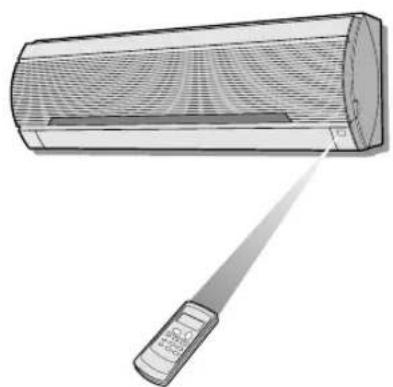

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direcção do receptor da unidade e carregue no botão que pretende accionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objecto, como p.ex., cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

• Não exponha a janela receptora directamente à luz do sol forte, pois os raios solares podem afectar o funcionamento correcto. Caso seja necessário, feche as cortinas para evitar essa exposição directa.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontra o ar condicionado, podem surgir interferências durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controle remoto de um televisor, de um videocassete ou de outro equipamento que seja utilizado no mesmo quarto.
• Não deixe o controle remoto exposto à luz direta do sol ou perto de um aquecedor. Proteja também a unidade e o controle remoto contra umidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

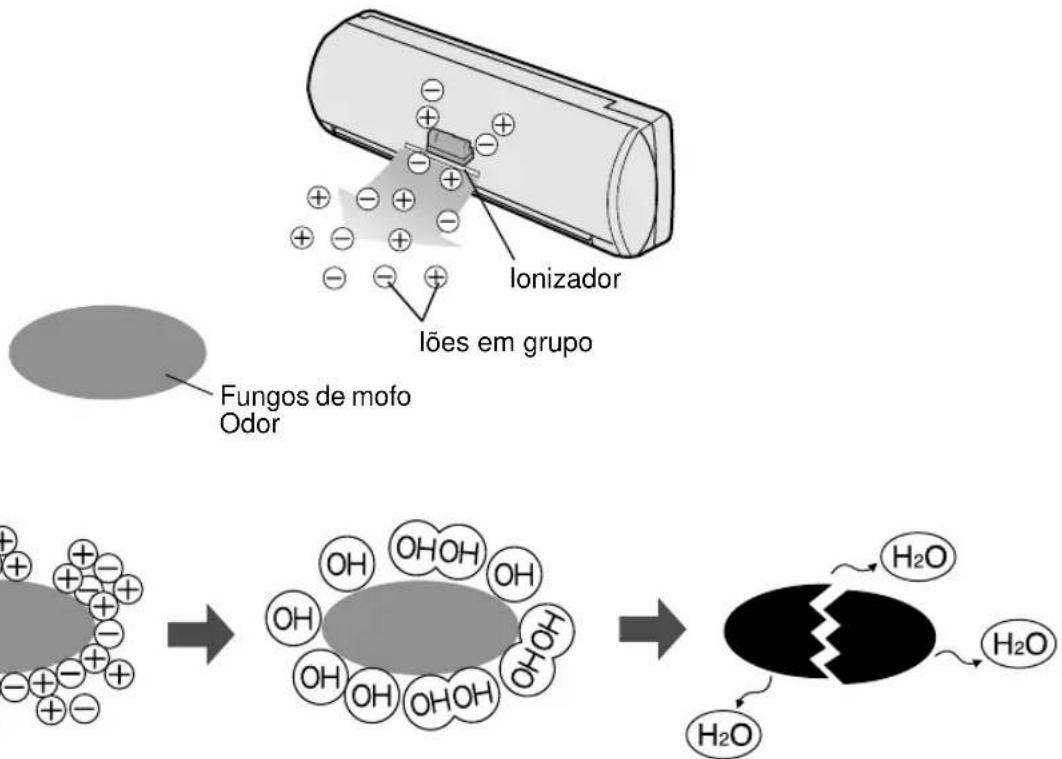

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

O ionizador contido no ar condicionado libertará para a sala íons em grupo, que são massas coletivas de íons positivos e negativos.

Os íons em grupo eliminam fungos aéreos de mofo e desodorizam/decompõem moléculas causadoras de odores.

Elimina, desodoriza, decompõe

OPERAÇÃO DE LIMPEZA DO AR

Os íons em grupo libertados para o ar manterão limpo o ar da sua sala.

OPERAÇÃO DE REFRESCAMENTO

Íons em grupo negativos que também existem na natureza serão libertados para o ar na sua sala a um ritmo progressivo, beneficiando o seu refrescamento físico e mental.

Consulte por favor a página 11 sobre a operação.

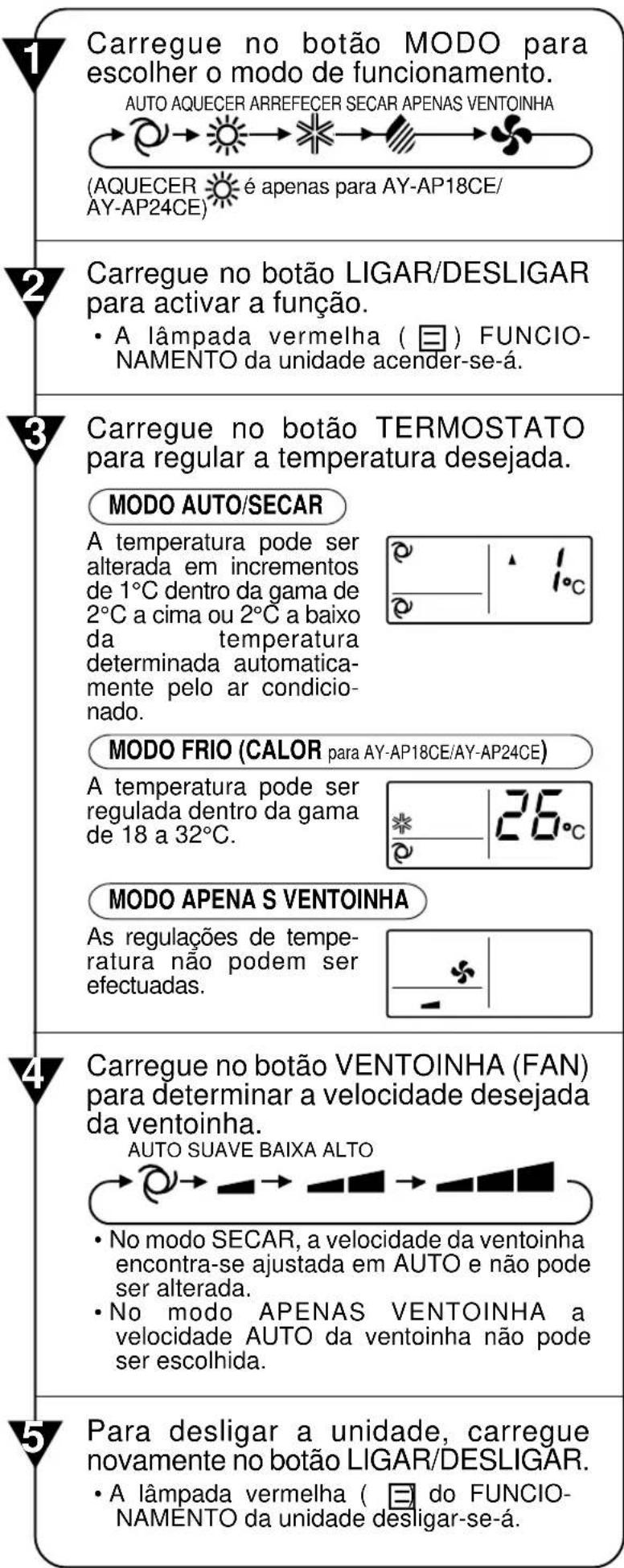

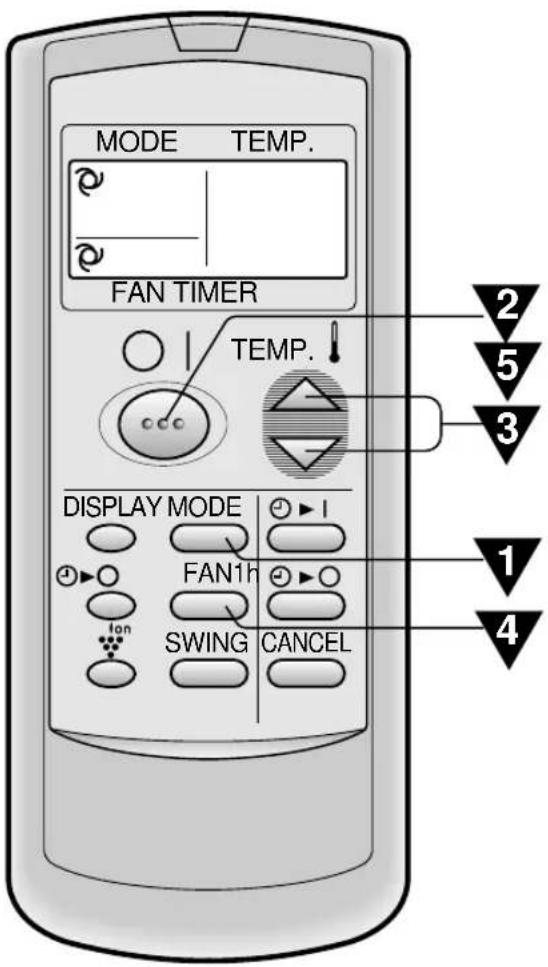

FUNCIONAMENTO BÁSICO

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO, a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-AP18CE/AH-AP24CE

Temperatura do quarto no início do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C	SECAR	Temp. do Quarto no início
24°C a 26°C	ARREFECER	24°C
26°C a 28°C	ARREFECER	25°C
Acima de 28°C ARRE	EFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-AP18CE/AY-AP24CE

Temperatura do quarto no início do funcionamento	Funcionamento Automático
	Modo Regulação do Termostato
Abaixo de 24°C AQU	ECER 23°C
21°C a 24°C	SECAR	Temp. do Quarto no início
24°C a 26°C	ARREFECER	24°C
26°C a 28°C	ARREFECER	25°C
Acima de 28°C ARR	EFECER 26°C

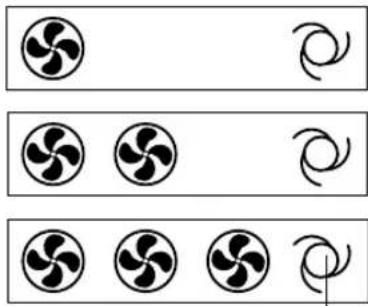

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

Velocidade suave, velocidade baixa, velocidade alta. A Lâmpada VELOCIDADE DE VENTOINHA AUTOMÁTICA acende. Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botão MOSTRADOR. A lâmpada PLASMACLUSTER também apagará.

REGULAÇÃO DA DIRECÇÃO DO FLUXO DO AR

DIRECÇÃO DO FLUXO VERTICAL DO AR

A direcção do fluxo do ar é automaticamente pré-definida para permitir um óptimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER e SECAR Fluxo de ar horizontal
Modo APENAS VENTOINHA(e CALOR para AY-AP18CE/AY-AP24CE)	Fluxo de ar diagonal

COMO REGULAR A DIRECÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECCIONAR no controlo remoto.

- O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECCIONAR assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem apresentada no diagrama.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER e SECAR

Modo APENAS VENTOINHA (e CALOR para AY-AP18CE/AY-AP24CE)

A margem de regulação é mais restrita que a margem DIRECCIONAR para evitar a formação de água de condensação.

A margem é mais ampla para aumentar a circulação de ar.

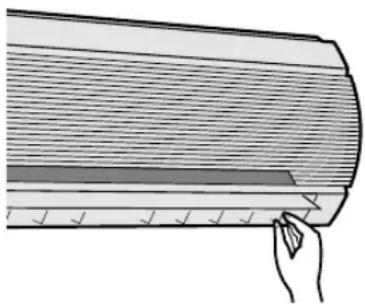

DIRECÇÃO DO FLUXO HORIZONTAL DO AR

Segure nas alhetas de regulação horizontais como ilustrado e regule a direcção do fluxo do ar.

Nunca tente ajustar a alheta de regulação vertical manualmente.

• O ajuste manual destas alhetas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controlo remoto.
• Quando os modos ARREFECER e SECAR são utilizados por um período prolongado com as alhetas de regulação verticais ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha “SOFT” velocidade suave durante um longo período de tempo.

Condensação poderá formar-se nas persianas.

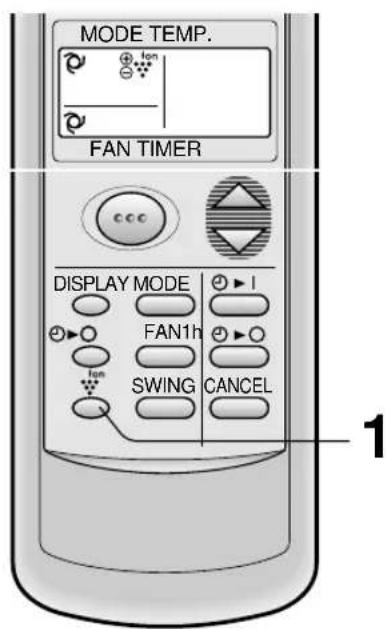

FUNCIONAMENTO DO PLASMACLUSTER

Os iões em grupo e os iões negativos são libertados para a sala, mantendo o ar da sala limpo, e contribuindo para o seu refrescamento físico e mental.

OPERAÇÃO DE LIMPEZA DO AR : lões em grupo libertados para o ar eliminam fungos aéreos de mofo e desodorizam/decompõem moléculas causadoras de odores. OPERAÇÃO DE REFRESCAR : lões negativos libertados para o ar contribuem para refrescá-lo física e mentalmente.

1 Durante a operação, prima o botão PLASMA-CLUSTER para seleccionar o modo.

LIMPEZA DO AR REFRESCAMENTO CANCELAR

• Na operação LIMPEZA DO AR, a lâmpada azul PLASMACLUSTER na unidade acende.
• Na operação REFRESCAMENTO, a lâmpada verde PLASMACLUSTER na unidade acende.

PARA TERMINAR

Prima o botão PLASMACLUSTER até o símbolo PLASMACLUSTER do mostrador do controlo remoto desaparecer.

- A lâmpada PLASMACLUSTER da unidade apaga.

NOTA:

• A regulação da operação PLASMACLUSTER será memorizada e funcionará no mesmo modo na próxima vez que ligar o ar condicionado.
• Para desligar a lâmpada PLASMACLUSTER, prima o botão DISPLAY.

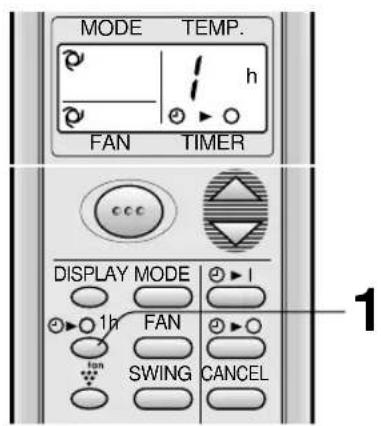

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for activado, a unidade trabalhará durante uma hora a contar do momento em que é activado.

1 Carregue no botão TEMPORIZADOR DE UMA HORA.

• No mostrador do controlo remoto aparece “ / h Ⓐ▶ O ”.
• A lâmpada laranja ( ) de TEMPORIZADOR iluminar-se-á na unidade.
• A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR.

- A lâmpada laranja (☐) do TEMPORIZADOR na unidade apaga-se.

Ou, desligar a unidade pressionando o botão de LIGAR/DESLIGAR.

- A lâmpada vermelha (☐) de FUNCIONAMENTO e a lâmpada laranja (☐) de TEMPORIZADOR desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR e DESLIGAR TEMPORIZADOR.
• Quando for regulado o TEMPORIZADOR DE UMA HORA enquanto a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Pressione o botão DESLIGAR TEMPORIZADOR (💡○) e defina o tempo como desejar.

- A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

- A lâmpada laranja ( ⭕) TEMPORIZADOR na unidade acender-se-á.

- Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

- O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: Quando desejar parar o funcionamento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM TEMPORIZADOR DESLIGADO

Quando está activo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR a temperatura do espaço a climatizar, é regulada automaticamente para evitar que o espaço fique demasiado quente ou demasiado frio. (Função automática nocturna)

MODO ARREFECER/SECAR:

- Uma hora depois do temporizador ter começado a funcionar, a temperatura sobe 1°C para além da temperatura regulada no termostato.

MODO AQUECER:

(Apenas para os modelos AY-AP18CE/AY-AP24CE)

- Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

NOTA:

- A função automática nocturna não será activada se o aparelho estiver a funcionar no modo APENAS VENTOINHA.

PARA CANCELAR O TEMPORIZADOR

Pressione o botão de ANULAR.

- A lâmpada laranja (do TEMPORIZADOR na unidade) apaga-se.

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR que deseja alterar, (TEMPORIZADOR DESLIGADO ou TEMPORIZADOR LIGADO) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador poderá ser definida desde um mínimo de 0,5 horas (30 minutos) até um máximo de 12 horas.

Exemplo: Quando desejar que a temperatura do quarto seja alcançada 6,5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR ( Ⓓ)▶ I

- A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (💡) TEMPORIZADOR na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, a temperatura, a regulação da velocidade da ventoinha e a operação PLASMACLUSTER conforme desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO, a temperatura aparecerá no mostrador durante 5 segundos e depois voltará a indicação da hora.
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO.
• O TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não podem ser definidos em conjunto.

• Quando estiver ativado o TEMPORIZADOR DESLIGADO EM UMA HORA, o TEMPORIZADOR DESLIGADO e o TEMPORIZADOR LIGADO não estarão disponíveis.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA, durante a duração de o TEMPORIZADOR DESLIGADO ou o TEMPORIZADOR LIGADO serão cancelados.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ATIVAR

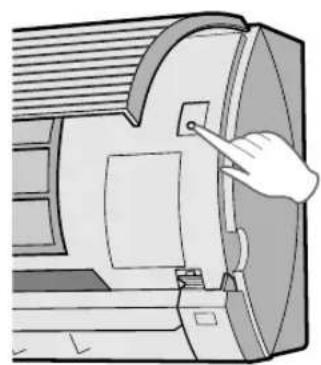

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE.

PARA DESATIVAR

Carregue novamente no botão AUX. no painel de comando.

- A lâmpada vermelha (☐) de FUNCIONAMENTO na unidade apaga-se.

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

MANUTENÇÃO

LIMPEZA DO INTERIOR DA UNIDADE DE AR CONDICIONADO

1 Certifique-se que desliga o cabo de corrente da tomada de corrente ou desligue o corta circuitos. 2 ABRIR A UNIDADE DE PERSIANAS

①Levante o painel.

②Empurre para baixo ambos os ganchos esquerdo e direito, e solte o bloqueio.

③Puxe a persiana para fora e para a frente.

④Deixe-a abrir suavemente para baixo.

3 LIMPE O INTERIOR DA UNIDADE DE AR CONDICIONADO

Certifique-se que a ventoinha no interior não está a rodar. Remova o pó utilizando um aspirador ou limpe com um pano seco.

1 Levante a unidade de persiana e faça-a rodar de volta para a sua posição. 2 Certifique-se que os dois ganchos à esquerda e à direita estão fixos no lugar e que os três suportes estão colocados firmemente. 3 Feche o painel aberto.

5 Ligue o cabo de corrente à tomada ou ligue o corta circuitos. 6 Certifique-se que todas as luzes do painel indicador não estão a piscar. Se a persiana não for correctamente reinstalada, o equipamento de segurança actuará e as luzes piscam, impedindo a unidade de funcionar. Nesse caso, reinstale correctamente a persiana. Prima o botão ON/OFF do controlo remoto e verifique se a unidade funciona correctamente.

MANUTENÇÃO

Antes de efectuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

① Levante o painel. ② Empurre os filtros ligeiramente para cima a fim de os desencaixar. ③ Puxe os filtros de ar para baixo a fim de os poder tirar.

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 REINSTALE OS FILTROS

① Recoloque os filtros na posição inicial. ② Feche o painel aberto. ③ Empurre com força para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe directamente com água. Poderá originar um choque eléctrico ou danificar o equipamento.
• Não use água quente, diluente, pós abrasivos ou solventes fortes.

MANUTENÇÃO APÓS ÉPOCA DE AR CONDICIONADO

1 Deixe a unidade trabalhar aproximadamente meio-dia no modo APENAS VENTOINHA para permitir que o mecanismo seque devidamente. 2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DE ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos. 2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho. 3 Controle periodicamente a armação de montagem exterior, a fim de detectar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano utilizado no filtro purificador do ar suprime a atividade de vírus e outros germes absorvidos.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

As condições de funcionamento seguidamente descritas não denunciam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funcionará se for ligada imediatamente após ter sido desligada. A unidade não funcionará imediatamente após o modo de funcionamento ter sido alterado. Esta característica é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em funcionamento.	RUÍDO SIBILANTE O ruído suave e sibilante que se ouve é o ruído do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA No modo de funcionamento ARREFECER e SECAR, pode-se verificar por vezes a existência de vapor de água na saída de ar devido à diferença de temperatura entre o ar interior do quarto e o ar descarregado pela unidade. No modo de funcionamento a AQUECER, pode sair vapor de água da unidade durante a descongelação. (Apenas nos modelos AY-AP18CE/AY-AP24CE)
NÃO SAI AR QUENTE DA UNIDADE(Modelos AY-AP18CE/AY-AP24CE) A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos móveis e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLASTER Este é o cheiro do ozono gerado pelo ionizador. A densidade do ozono é muito baixa, não tendo qualquer efeito adverso sobre a sua saúde. O ozono libertado para o ar decompor-se-á rapidamente, e a sua densidade na sala não aumentará.
RUÍDO A ESTALAR A unidade poderá produzir um ruído a estalar. Este som é gerado pela fricção do painel frontal e outros componentes a dilatarem-se ou a unirem-se devido à mudança de temperatura.
É EMITIDO UM RUIDO DE BESOURO BAIXO Este som é emitido enquanto a unidade gera iões em grupo.

Verifique se o disjuntor de corrente atuou ou se o fusível se fundiu.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.Verifique se a unidade de persiana está correctamente instalada. Todas as lâmpadas do painel indicador piscarão quando a unidade de persiana não estiver correctamente instalada.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se estiverem sujos limpe-os.	Controle a unidade exterior para verificar se não está alguma coisa a obstruir a entrada ou a saída de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as janelas e as portas estão bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não seja alcançada.	Verifique se estão quaisquer aparelhos que produzam calor a funcionar no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLO REMOTO
Verifique se as pilhas do controlo remoto estão descarregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apontar devidamente na direcção da janela receptora do aparelho.	Verifique se as pilhas do controlo remoto estão colocadas com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO e a lâmpada de TEMPORIZADOR no painel dos indicadores.
