MANUALE UTENTE AEA18CE SHARP

CONDIZIONATORE D'ARIA

MANUALE DI ISTRUZIONE

Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo sipuò danneggiare l’unità e provocare scosse elettriche. Fate attenzione a non esporvi direttamente all’uscita dell’aria per un lungo periodo ditempo. Potrebbe essere dannoso alla vostra salute. Nel caso si usi il condizionatore d’aria in presenza di neonati, bambini, persone anziane,persone costrette a stare a letto o persone con handicap fisici, assicuratevi prima che latemperatura della stanza sia confortevole per tali persone. Non inserite mai oggetti nell’unità. Ciò potrebbe portare a lesioni a causa dell’alta velocitàdi rotazione dei ventilatori interni. Collegate correttamente il condizionatore d’aria a terra. Non collegate il cavo a terra altubo del gas, al tubo dell’acqua, al parafulmini o al cavo a terra del telefono. Un collega-mento a terra incompleto potrebbe causare scosse elettriche. Se avvertite qualcosa di anomalo nel condizionatore d’aria (per es. odore di bruciato),spegnete l’apparecchio immediatamente e SPEGNETE l’interruttore di circuito. Seguite le norme locali per il cablaggio del cavo di alimentazione. Un collegamento scorrettodel cavo può provocare il surriscaldamento del cavo di alimentazione, delle spina e dellapresa elettrica e causare un incendio. Sostituite il cavo di alimentazione solo con un altro specificato dal produttore. La sostituzi-one deve essere effettuata unicamente da un tecnico qualificato.

AVVERTIMENTI PER L’INSTALLAZIONE / RIMOZIONE / RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l’unità da soli. Un’esecuzione errata potrebbecausare scossa elettrica, perdita d’acqua, incendio ecc. Consultate il vostro rivenditore oaltro personale di servizio qualificato per l’installazione/rimozione/riparazione dell’unità.Questo apparecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/23/EECcome emendate da 93/68/EEC. I-1PRECAUZIONI

Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno.

Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica.

Per sicurezza, spegnete l’interruttore del circuito quando non si usa l’unità per un lungo periodo di tempo.

Controllate la cremagliera di montaggio dell’unità esterna periodicamente ed assicuratevi che sia ben fissata.

Non collocate niente sull’unità esterna e non calpestatela. L’oggetto o la persona potre- bbero cadere, provocando lesioni.

Questa unità è stata progettata per l’uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante.

Non collocate contenitori di acqua sull’unità. Se l’acqua penetra nell’unità, l’isolamento elettrico si potrebbe rovinare causando scossa elettrica.

Non bloccate gli sbocchi di uscita ed entrata dell’aria dell’unità. Ciò potrebbe comprome- tterne il funzionamento o provocare guasti.

Assicuratevi di spegnere l’apparecchio e l’interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all’interno dell’unità potrebbe provocarvi lesioni.

Non spruzzate o gettate acqua direttamente sull’unità. L’acqua potrebbe causare scossa elettrica o danni all’apparecchio.

Questo apparecchio non deve essere usato da bambini o persone inferme senza super- visione. Assicuratevi che i bambini non giochino con l’apparecchio. PRECAUZIONI PER IL LUOGO DI MONTAGGIO / INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d’aria ad una presa di corrente di voltaggio e frequenza giusta. L’uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all’apparecchio e provocare un incendio.

• Non installate l’unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi. Non collocate l’unità in luoghi nei quali l’aria contiene polvere, fumi oppure umidità in misura eccessiva.

• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.

• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo di installazione, per evitare scosse elettriche. I-2ITALIANO

Il sistema di protezione incor-porato potrebbe interrompereil funzionamento dell’unitàquando la si utilizza fuori daquesto campo di variazione. Si potrebbe formare della con-densa sull’uscita dell’aria sel’unità opera in modo continuonel modo RINFRESCAMENTOo DEUMIDIFICAZIONE quandol’umidità è al di sopra dell’80%. D.B. = bulbo secco W.B. = bulbo umido NOTE PER I MODELLI AY-AP18CE/AY-AP24CE

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l’unità al fine di evitare che esca aria fredda dall’unità.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell’unità esterna si forma del ghiaccio durante il modo di funzionamentoRISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminareil ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.• Una volta completato lo sbrinamento, l’unità riprende il funzionamento automaticamente nel modo RISCALDA-MENTO.

EFFICIENZA DEL RISCALDAMENTO

• L’unità usa una pompa di calore che raccoglie calore dall’aria esterna e lo diffonde nella stanza. Di conse-guenza, la temperatura dell’aria esterna influisce notevolmente sulla efficienza di riscaldamento.• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzateun riscaldatore addizionale.• Per riscaldare tutto l’ambiente occorrerà del tempo in quanto l’unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l’uso del condizionatore d’aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nel modo RINFRESCAMENTO (e 2°C in meno nelmodo RISCALDAMENTO con i modelli AY-AP18CE/AY-AP24CE) si risparmierà circa il 10 percento di energia. Impostando una temperatura più bassa del necessario durante l’operazione di raffreddamento, si consumerà più energia. RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D’ARIA
• Evitando la luce solare diretta durante l’operazione di raffreddamento si risparmierà energia.• Chiudete porte e finestre durante l’operazione di raffreddamento (e l’operazione di riscaldamento con i modelliAY-AP18CE/AY-AP24CE). IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D’ARIA PER OTTENERE

LA MIGLIOR CIRCOLAZIONE D’ARIA

• L’unità interna continua a consumare una piccola quantità di energia quando non è in funzione. SE SI VERIFICA UN GUASTO DELL’ALIMENTAZIONE Se si verifica un guasto dell’alimentazione, il condizionatore d’aria è dotato di una funzione di memoria chememorizza le impostazioni.Dopo il ripristino dell’alimentazione, l’unità riprenderà il funzionamento con le stesse impostazioni di prima, fattaeccezzione per il funzionamento con il timer.Se i timer sono stati impostati prima del guasto dell’alimentazione, dovranno essere reimpostati una volta dopoil ripristino dell’alimentazione.(solamente AY-AP18CE/AY-AP24CE)

I-3NOMI DEI COMPONENTI

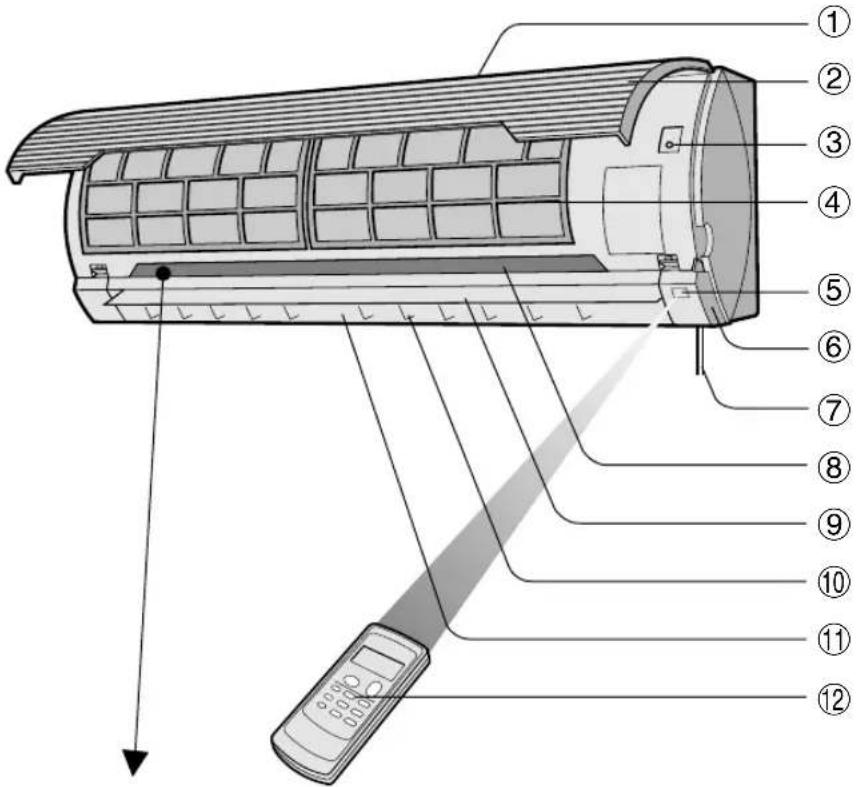

1 Presa d’aria 2 Pannello aperto 3 Tasto AUX. 4 Filtri d’aria 5 Finestra di Ricezione 6 Unità di sfinestratura di ventilazione Aprite per pulire l’interno del condizionatore d’aria. 7 Cavo di alimentazione (solamente AY-AP18CE/ AH-AP18CE) 8 Pannello degli indicatori 9 Deflettore di regolazione verticale 0 Deflettore di regolazione orizzontale q Presa (Aria) w Telecomando e Spia della VELOCITÀ DEL VENTILATORE

AUTOMATICO (AUTO FAN

SPEED) (verde ) r Lampada della VELOCITÀ DEL VENTILATORE (FAN SPEED) (verde ) t Lampada PLASMA (PLASMACLUSTER) (blu, verde) y Lampada del TIMER (TIMER) (arancione ) u Lampada FUNZIONAMENTO (OPERATION) (rossa ) i Entrata (Aria) o Tubo refrigerante e cavo di interconnessione p Tubo di drenaggio a Presa di uscita (Aria) UNITÀ INTERNA

UNITÀ ESTERNA NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.ITALIANO TELECOMANDO 1 TRASMETTITORE (TRANSMITTER) 2 DISPLAY (Display a cristalli liquidi) 3 Tasto di ACCENSIONE/SPEGNIMENTO (ON/OFF) 4 Tasto TERMO. (Termostato) 5 Tasto del DISPLAY 6 Tasto MODO (MODE) 7 Tasto ATTIVAZIONE TIMER (TIMER ON) (per impostare il timer) 8 Tasto SPEGNIMENTO A TIMER TRA UN’ORA (ONE-HOUR OFF TIMER) 9 Tasto DISATTIVAZIONE TIMER (TIMER OFF) (per impostare il timer) 0 Tasto VENTILATORE (FAN) q Tasto CANCELLAZIONE DEL TIMER (TIMER CANCEL) w Tasto di OSCILLAZIONE (SWING) e Tasto PLASMA (PLASMACLUSTER) I-5 r MODO SIMBOLI : AUTOMATICO : RINFRESCAMENTO : RISCALDAMENTO : DEUMIDIFICA- (solamente per ZIONE AY-AP18CE/AY-AP24CE) : SOLO VENTILATORE t SIMBOLI DELLA VELOCITÀ DEL VENTILATORE : AUTOMATICO : Impostazione manuale y SIMBOLO PLASMACLUSTER u INDICATORE DELLA TEMPERATURA E DEL CONTEGGIO

VERSO ALLA ROVESCIA DEL TIMER

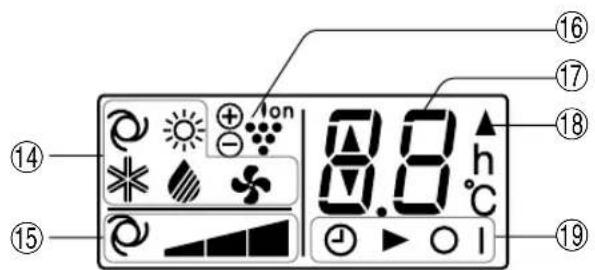

i SIMBOLO DI TRASMISSIONE o INDICATORE ACCENSIONE TIMER/SPEGNIMENTO TIMER Indica quando è stato impostato il modo di accensione timer o di spegnimento timer. DISPLAY DEL TELECOMANDO L.C.D. (Il simbolo del modo di riscaldamento è fornitosolo nei modelli AY-AP18CE/AY-AP24CE)

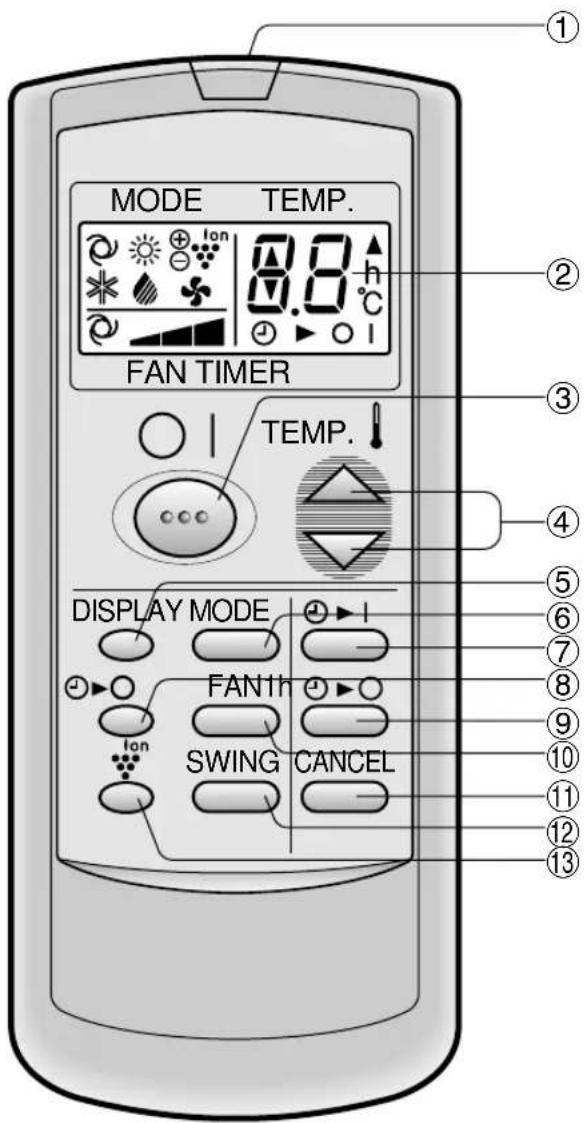

MODE DISPLAY MODE FAN1h SWING CANCEL TEMP. TEMP. FAN TIMER (Il simbolo del modo diriscaldamento è fornito solo neimodelli AY-AP18CE/AY-AP24CE)

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L’uso di una lampada fluorescente con una reattanza d’accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L’unità può essere influenzata da segnali trasmessi dal telecomando di un televisione, videoregistratore, o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l’unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

Rimovete il coperchio del vano batterieposto sul retro del telecomando. Inserite le batterie nel comparto, assicu- randovi che le polarità ± e — siano alli- neate correttamente.• Le linee vengono indicate sul displayquando sono state installate corretta-mente le batterie. Reinstallate il coperchio del vano batterie.

• In condizioni di uso normali, le batterie durano circa un anno.• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.• Se il telecomando non funziona correttamente dopo aver sostituito le batterie,estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l’unità per un lungo periodo di tempo, togliete le batterie dal telecomando. Puntate il telecomando verso la finestra di ricezione del segnale dell’unità e premete il tasto desiderato. L’unità emette un segnale acustico bip quando riceve il segnale.
• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l’unità.
• Il telecomando può inviare segnali fino dauna distanza di 7 metri.

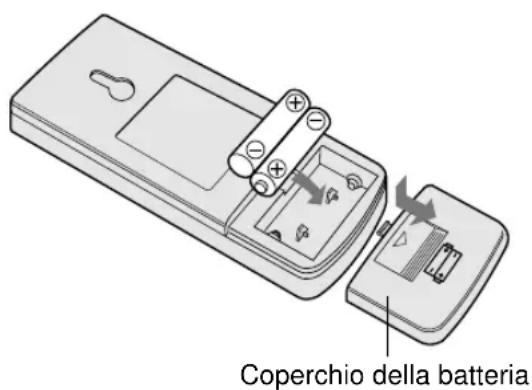

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

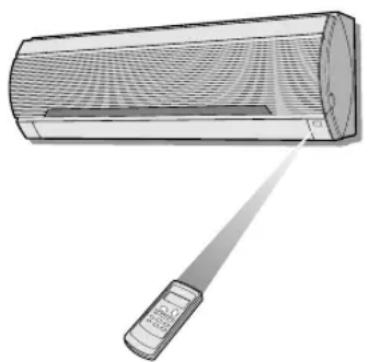

COME USARE IL TELECOMANDO

Coperchio della batteriaITALIANO I-7

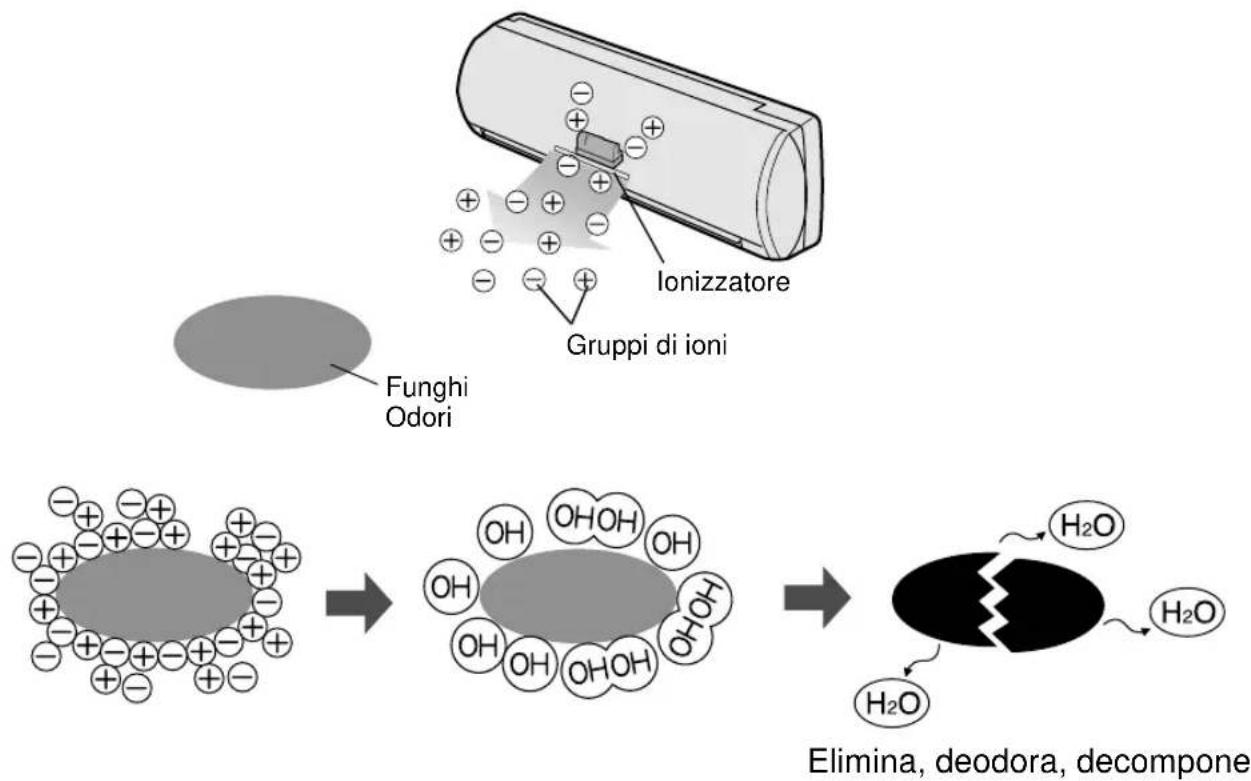

CONSIGLI SUL FUNZIONAMENTO DEL PLASMA

OPERAZIONE DI PULIZIA DELL’ARIA

I gruppi di ioni liberati nell’aria manterrà la vostra stanza pulita. OPERAZIONE REFRIGERANTE I gruppi di ioni negativi che esistono anche in natura, verranno rilasciati nell’aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente. Fate riferimento a pagina 11 per il funzinamento. Lo ionizzatore all’interno del condizionatore d’aria libera ioni a gruppi, che consistono in una massa collettiva di ioni positivi e negativi, nella stanza. I gruppi di ioni eliminano i funghi presenti nell’aria, deodora/decompone le molecole che causano odori. IonizzatoreGruppi di ioniFunghiOdori Elimina, deodora, decomponePremete il tasto TERMO. per impostare la temperatura desiderata.

MODO AUTOMATICO/DEUMIDIFICAZIONE

(AUTO/DRY) Potete cambiare la tem- peratura in incrementi da 1°C entro la gamma 2°C superiore a 2°C inferiore rispetto alla temperatura automaticamente impos- tata dal condizionatore d’aria. MODO RINFRESCA (RISCALDAMENTO per AY-AP18CE/AY-AP24CE) Potete impostare la tem- peratura all’interno di un campo da 18 a 32°C.

MODO VENTILATORE SOLAMENTE

L’impostazione della tem- peratura non può essere effettuata.

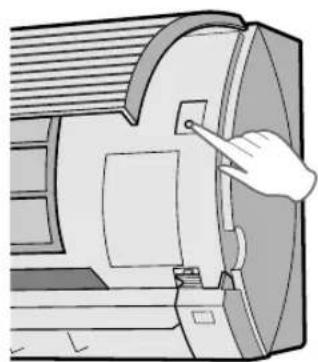

Premete il tasto ACCENSIONE/SPEGNI- MENTO per iniziare il funzionamento.

• La spia rossa FUNZIONAMENTO ( ) sull’- unità si illuminerà.

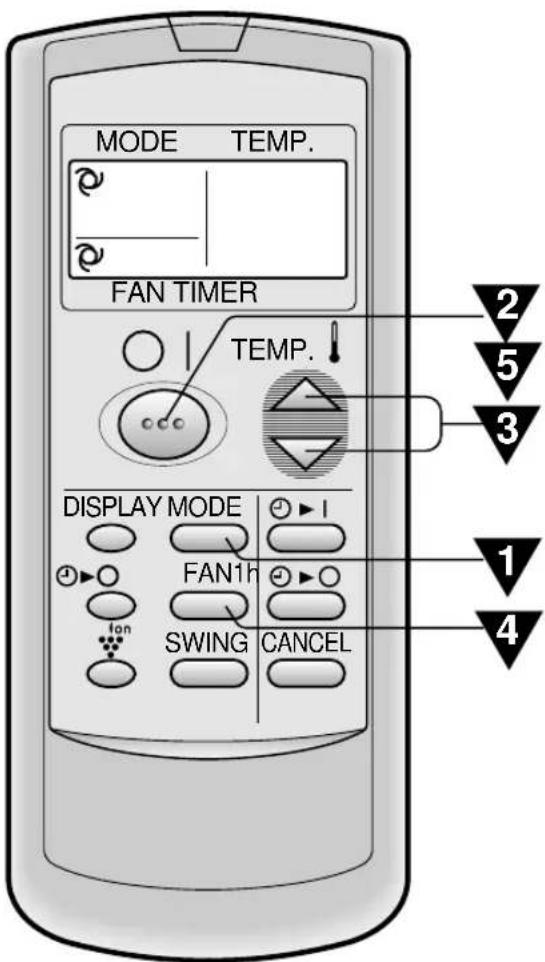

( solamente per AY-AP18CE/AY-AP24CE) Premere il tasto MODO per selezionare il modo di funzionamento.

AUTO RISCALDA RIN DEUMI SOLO VENTILATORE

MODE DISPLAY MODEFAN1hSWINGCANCELTEMP.TEMP.FAN TIMER Premete il tasto VENTILATORE per impostare la velocità desiderata del ventilatore.

AUTOMATICA MODERATA BASSA ALTA

• Nel modo DEUMIDIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICA e non può essere cambiata.

• Nel modo SOLO VENTILAZIONE, la velocità del ventilatore non può essere impostata su AUTOMATICA. Per spegnere l’unità, premete nuovamente il tasto ACCENSIONE/SPEGNIMENTO.

• La spia rossa FUNZIONAMENTO ( ) sull’unità si spegnerà. I-8 RISCALDAITALIANO Funzionamento automatico Modo Impostazione del termostato Al di sotto di 24°C DEUMIDIFICAZIONE Temperatura ambientale all’ avviamento dell’apparecchio 24°C-26°C RINFRESCAMENTO 24°C 26°C-28°C RINFRESCAMENTO 25°C Al di sopra dei 28°C RINFRESCAMENTO 26°C Funzionamento automatico Modo Impostazione del termostato Al di sotto di 21°C RISCALDAMENTO 23°C 21°C-24°C DEUMIDIFICAZIONE Temperatura ambientale all’ avviamento dell’apparecchio 24°C-26°C RINFRESCAMENTO 24°C 26°C-28°C RINFRESCAMENTO 25°C Al di sopra dei 28°C RINFRESCAMENTO 26°C

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO, le impostazione della temperatura ed il modo (rinfrescamento, riscaldamento e deumidificazione) vengono selezionati automaticamente in funzione della temperatura ambiente e della temperatura esterna al momento dell’accensione dell’unità. Impostazioni dei modi e della temperatura per i modelli AH-AP18CE/AH-AP24CE Impostazioni dei modi e della temperatura per i modelli AH-AP18CE/AH-AP24CE Temperatura ambientale all’avviamento dell’apparecchio Temperatura ambientale all’avviamento dell’apparecchio DISPLAY MODEFAN1hSWINGCANCEL

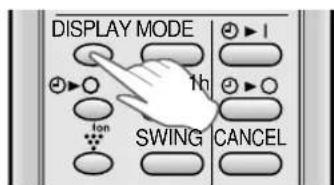

Durante il funzionamento, la spia VELOCITÀ VENTILATORE si illumina in 3 segmenti (2 segmenti per il modo DEUMIDIFICAZIONE) sul pannello degli indicatori per indicare la velocità del ventilatore. Quando la velocità del ventilatore Quando la velocità del ventilatore è su AUTOMATICA è su manuale Velocità moderata Bassa velocità Alta velocità La spia VELOCITÀ AUTOMATICADEL VENTILATORE si illumina. Per spegnere la spia VELOCITÀ DEL VENTILA- TORE, premete il tasto DISPLAY. Anche la lampada PLASMACLUSTER si spegnerà. I-9COME REGOLARE LA DIREZIONE DEL FLUSSO D’ARIA I-10 REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D’ARIA

DIREZIONE VERTICALE DEL FLUSSO D’ARIA

La direzione del flusso d’aria e preimpostata come di seguito per ottenere l’effetto ottimale: Modo RINFRESCAMENTO e DEUMIDIFICAZIONE Flusso d’aria orizzontale VENTILAZIONE modo (e RISCALDAMENTO per AY-AP18CE Flusso d’aria /AY-AP24CE) diagonale Premete il tasto OSCILLAZIONE sul teleco-mando una volta.

• Il deflettore di regolazione verti-cale cambierà l’angolo continua-mente. Premete il tasto OSCILLAZIONE nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.
• Il deflettore smetterà di muoversiall’interno della gamma mostrata neldiagramma.• La posizione regolata verrà memo-rizzata e verrà automaticamenteimpostata la volta successiva.Modo RINFRESCA-MENTO eDEUMIDIFICAZIONEModo VENTILAZIONE(e RISCALDAMENTOper AY-AP18CE/AY-AP24CE)La gamma di regolazione èpiù limitata della gammaOSCILLAZIONE per evitareche si formi della condensadallo sgocciolamento.La gamma è ampia in mo-do tale che il flusso d’ariapuò essere diretto verso ilpavimento. Tenete le leve dei deflettori di regola- zione orizzontale come mostrato nel diagramma e regolate la direzione del flusso d’aria. Gamma di regolazione

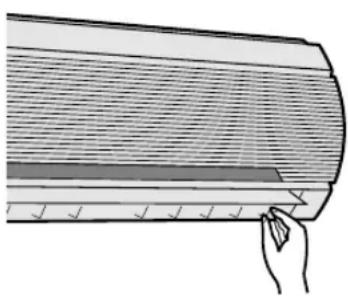

DIREZIONE ORIZZONTALE DEL FLUSSO D’ARIA

PRECAUZIONI Non tentate mai di regolare manualmente il. Deflettore di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell’unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo RINFRESCA- MENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa. Non regolate la funzione di regolazione lovre estremamente a destra o sinistra del condizionatore d’aria con la velocità del ventilatore su “SOFT” (MODERATA) per un periodo di tempo esteso. Si pottrebbe formare della condensa sulle sfinestrature di ventilazione.ITALIANO I-11

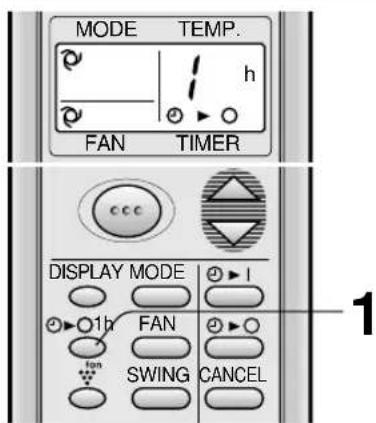

Premete il tasto DI SPEGNIMENTO DOPO UN’ORA.

• Il telecomando visualizza “ ”.

• La lamada del timer in arancione TIMER ( ) sull’unità si accenderà.

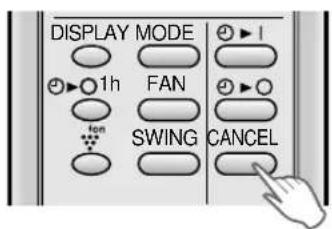

• L’unità smetterà di funzionare dopo un’ora. PER CANCELLARE Premete il tasto CANCELLAZIONE.

• La lampada del TIMER in arancione ( ) dell’unità si spegnerà. Oppure, spegnete l’unità premendo il tasto ACCENSIONE/ SPEGNIMENTO.
• La lampada di FUNZIONAMENTO in rosso ( ) e la lam- pada TIMER in arancione ( ) dell’unità, si spegnerà.

Quando è impostato il modo DI SPEGNAMENTO DOPO UN’ORA, l’unità smetterà di funzionare dopo un’ora.

I gruppi di ioni negativi che esistono anche in natura, verranno rilasciati nell’aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente.

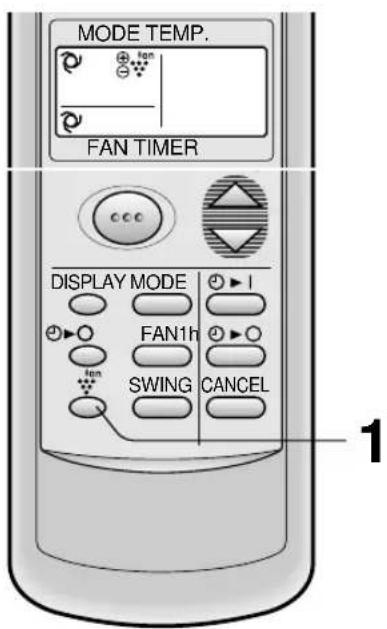

Durante il funzionamento, premete il tasto PLASMA per selezionare il modo.

PULIZIA DELL’ARIA RINFRESCANTE CANCELLA

• Nell’op erazione di PULIZIA DELL’ARIA, la lampada blu PLASMA presente sull’unità, si accenderà.
• Nel funzionamento RINFRESCANTE, la lampada PLASMA sull’unità si accenderà. PER CANCELLARE Premete il tasto PLASMA fino a quando il simbolo PLASMA sul display del telecomando si spegne.

• La lampada PLASMA sull’unità si spegnerà. NOTA:
• L’impostazione per il funzionamento del PLASMA verràmemorizzata e funzionerà allo stesso modo alla prossimaaccensione del ventilatore.• Per spegnere la lampada PLASMA, premete il tasto DIS-PLAY.MODE TEMP.FAN TIMERDISPLAY MODEFAN1hSWINGCANCEL FUNZIONAMENTO DI PULIZIA DELL’ARIA :I gruppi di ioni immessi nell’aria eliminano funghi trasportati dall’aria, deodora/decompone le molecole che causano gli odori. REFRESHING OPERATION : I gruppi di ioni negativi che esistono anche in natura, verranno rilasciati nell’aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente. MODE TEMP. FAN TIMER

• L’operazione DI SPEGNIMENTO DOPO UN’ORA ha priorità sulle operazioni DI ACCEN- SIONE e SPEGNIMENTO DEL TIMER.
• Se il modo DI SPEGNIMENTO DOPO UN’ORA viene impostato mentre l’unità non è in funzione, l’unità funzionerà per un’ora nella condizione impostata precedentemente.

• Se desiderate operare l’unità per un’altra ora prima che il modo SPEGNIMENTO DOPO UN’ORA si attivi, premete il tasto durante il funzionamento.L’unità si spegne automaticamente a seconda dell’impostazione. Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad unmassimo di 12 ore.Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 orein incrementi da 1 ora.

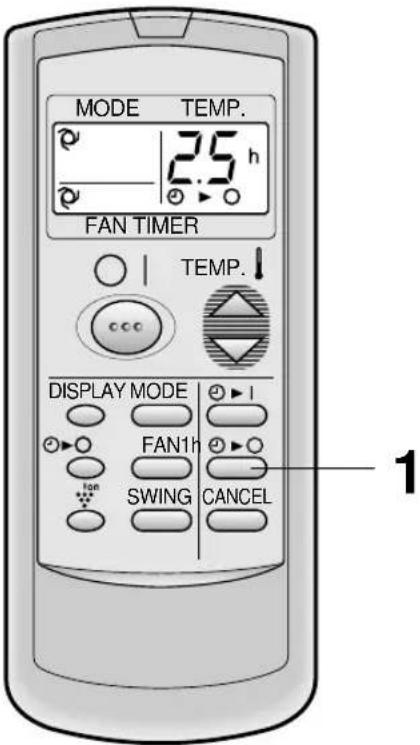

FUNZIONAMENTO DEL TIMER

DISATTIVAZIONE TIMER Quando è impostato il modo SPEGNIMENTOCON TIMER, l’impostazione della temperaturadella stanza viene regolata automaticamente perevitare che la stanza diventi eccessivamente caldao fredda mentre dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/ DEUMIDIFICAZIONE:

• Un’ora dopo l’inizio del funzionamento con timer, la temperatura si alza di 1°C rispettoall’impostazione originale del termostato. MODO DI RISCALDA: (solo per i modelli AY-AP18CE/AY-AP24CE)
• Un’ora dopo l’inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all’impostazione originale del termostato.SUGGERIMENTI SUL FUNZIONAMENTODI DISATTIVAZIONE TIMERPuntate il telecomando verso la finestra del ricevitore dei segnali dell’unità.

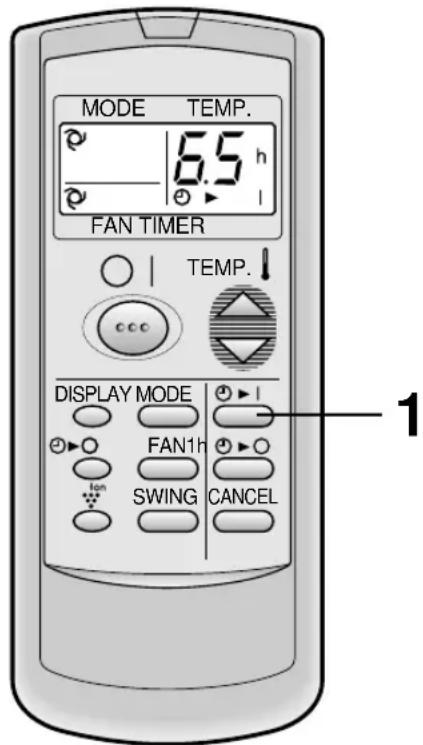

Premete il tasto DISATTIVAZIONE TIMER( ) ed impostate l’ora.• L’impostazione del timer cambia quando premeteil tasto nel seguente modo.Mantenete il tasto premuto per un’impostazionerapida.

• La lampada TIMER in arancione ( ) dell’unità, si accenderà.• Un segnale acustico bip verrà emesso quando l’unità riceverà il segnale.

• L’impostazione dell’ora viene contato verso il basso per mostrare il tempo rimanente. 0.5h 1.0h 1.5h 10h 11h 12h PER CANCELLARE IL MODO TIMERPremete il tasto CANCELLAZIONE.• La lampada TI-MER in arancione ( ) dell’unità si spegnerà.PER CAMBIARE L’IMPOSTAZIONEDEL TIMERPremete il tasto TIMER da cambiare(DISATTIVAZIONE TIMER o ATTIVAZIONETIMER) e cambiate l’impostazione del timer. MODE DISPLAY MODEFAN1hSWINGCANCELTEMP.TEMP.FAN TIMER DISPLAY MODE FAN1h SWING CANCEL Esempio : Se desiderate fermare l’operazione 2,5 ore più tardi. NOTA:
• La funzione Auto Sleep non si attiverà duranteil modo SOLO VENTILAZIONE. I-12ITALIANO I-13

• L’ultima impostazione viene memorizzata ed appare sul display del telecomando la prossima volta che impostate gli orari SPEGNIMENTO DEL TIMER o ACCENSIONE DEL TIMER.
• Non è possibile impostare gli stessi orari per SPEGNIMENTO TIMER e ACCENSIONE TIMER. Viene attivato l’ultimo TIMER impostato.
• Quando è stato impostato il TIMER DI SPEGNIMENTO TRA UN’ORA, non sono disponibili le impostazioni SPEGNIMENTO TIMER ed ACCENSIONE TIMER.
• Quando viene impostato il TIMER DI SPEGNIMENTO TRA UN’ORA durante la durata dell’- ACCENSIONE TIMER o SPEGNIMENTO TIMER, queste ultime vengono cancellate. Esempio : Quando desiderate ottenere la tempera- tura ideale tra 6,5 ore. MODE DISPLAY MODEFAN1hSWINGCANCELTEMP.TEMP.FAN TIMER L’unità si accende automaticamente secondo l’impostazione. Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad un massimo di 12 ore. Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 ore in incrementi da 1 ora. Puntate il telecomando verso la finestra del ricevitore dei segnali dell’unità.

• L’impostazione del timer cambia quando premete iltasto nel seguente modo. Mantenete il tasto premuto per un’impostazione rapida.
• La lampada del TIMER in arancione ( ) dell’unitàsi spegnerà.
• Un segnale acustico bip verrà emesso quando l’unità riceverà il segnale.
• L’impostazione dell’ora viene contato verso il basso per mostrare il tempo rimanente. Selezionate il modo, la temperatura, l’impostazi- one della velocità del ventilatore PLASMA che desiderate.
• Quando la temperatura viene impostata con TIMERON, la temperatura appare sul display per 5 secondi, dopodiché ritorna alla visualizzazione dell’ora corrente.

• Se non cambiate l’impostazione, l’unità funzionerà con l’ultima impostazione.
• L’unità si accenderà prima dell’ora impostata per permettere che l’ambiente raggiunga la temperaturadesiderata all’ora programmata. (Funzione risveglio) 0.5h 1.0h 1.5h 10h 11h 12hMANUTENZIONE MODO AUSILIARIO Usata questo modo quando il telecomando non è disponibile. PER ACCENDERE Sollevate il pannello anteriore dell’unità interna e premete il tasto AUX. sul pannello operativo.
• La spia rossa FUNZIONAMENTO ( ) sull’unità si illu-minerà e l’unità comincerà il funzionamento nel modo AUTOMATICO.

• La velocità del ventilatore e l’impostazione della temperatura sono impostate su AUTOMATICO. PER SPEGNERE Premete nuovamente il tasto AUX. sul pannello operativo.
• La spia rossa FUNZIONAMENTO ( ) sull’unità si spegnerà. NOTA: Se viene premuto il tasto AUX. durante il funzionamento normale, l’unità si spegnerà.

Assicuratevi di scollegare il cavo di alimentazionedalla presa a muro o spegnere il corto circuito. APRITE L’UNITÀ DI SFINESTRATURADI VENTILAZIONE1 Sollevate il pannello aperto.2 Spingete verso il basso enttambi i ganci di sinistra edestra e rilasciate la serratura. 3 Spingete la sfinestratura dell’unità in avanti. 4 Lasciatelo aperto verso il basso gentilmente.

CONDIZIONATORE D’ARIAAssicuratevi che il ventilatore all’interno non stia rotando.Rimuovete la polvere utilizzando un aspirapol-vere opassate con uno straccio umido.

CHIUDETE L’UNITÀ DI SFINESTRATURADI VENTILAZIONE

1 Sollevate l’unità di sfinestratura di ventilazione ed estraetela verso la parte posteriore nella sua posizioneappropriata.2 Assicuratevi che entrambi i ganci a sinistra e a destrasiano bloccati al loro posto e che i tre supporti sianofermi.3 Chiudete il pannello aperto. Collegate il cavo di alimentazione alla presa del muro o accendete il corto circuito. Assicuratevi che nessuna spia sul pannello indicatore non stia lampeggiando. Se l’unità di sfinestratura di ventilazione non viene reinstallata propriamente, l’apparecchiatura di sicurezza è in funzione si illuminerò prevenendo il funzionamento dell’unità. In questo caso, reinstallate l’unitàin maniera corretta. Premete il tasto ON/OFF del telecomando e controllate se l’unità funziona correttamente.SupportiITALIANO

PULITURA DELL’UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.
• Non schizzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all’attrezzatura.• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

Fate funzionare l’unità nel modo SOLO VENTILAZIONE per circa mezz’oragiornata per permettere al meccanismodi asciugarsi bene. Arrestate il funzionamento e scollegate l’unità. Spegnete l’interruttore di circuito se ne avete uno esclusivamente per ilcondizionatore d’aria. Pulite i filtri e poi reinstallateli. Assicuratevi che i filtri dell’aria nonsiano sporchi.

Assicuratevi che l’entrata e l’uscita dell’aria non siano ostruite. Controllate la cremagliera di mon- taggio dell’unità esterna periodica- mente ed assicuratevi che sia benfissata. MANUTENZIONE KIT OPZIONALE Filtro di purificazione dell’aria Durante il funzionamento del condizionatore dell’aria, il filtro di purificazione dell’aria rimuove polvere e fumo di tabacco dall’aria e rilascia aria pulita. Il materiale antibatterico in apatite utilizzato nel purificatore dell’aria sopprimele attività dei virus assorbiti e di altri germi.Per i tipi di filtri che possono essere ricambiati, sostituire ogni 3~6 mesi circa.Contattate il vostro rivenditore per l’acquisto di questo tipo opzionale.

I filtri dell’aria devono essere puliti ogni due settimane.

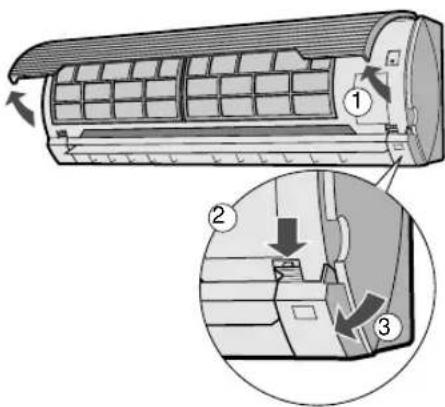

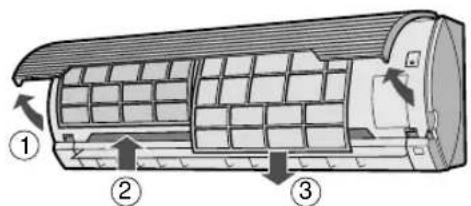

RIMUOVETE I FILTRI1 Sollevate il pannello aperto. 2 Spingete i filtri leggermente verso l’alto per sbloccarli. 3 Spingeteli verso il basso per rimuoverli. PULITE I FILTRIUsate un aspirapolvere per togliere la polvere. Se i filtrisono sporchi, lavateli con acqua tiepi-da e un detergente delicato. Asciugate i filtri all’ombra prima di reinstallarli.

REINSTALLATE I FILTRI1 Reinstallate i filtri nella posizione originale.2 Chidete il pannello aperto.3 Spingete nella direzione della freccia marcata sulpannello in maniera decisa per bloccarlo al suo posto. MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l’interruttore dell’impiantoprima di eseguire qualsiasi lavoro di manutenzione. I-15 Tipo AZ-F1800CSE L’UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO Controllate che le batterie deltelecomando non sianovecchie o deboli.Provate a inviare nuovamente ilsegnale puntando il teleco-mandocorrettamente verso la finestra di ricezione del segnale dell’unità. Controllate che le polaritàdelle batterie siano allinea-tecorrettamente.

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L’UNITÀ NON FUNZIONA

L’unità non funziona se accesa subito dopo averla spenta. L’unità non funziona immediatamente dopo aver cambiato il modo. Ciò al fine di proteggere ilmeccanismo interno. Attendere 3 minuti prima chel’unità funzioni.

L’UNITÀ NON EMETTE ARIA CALDA

(Modelli AY-AP18CE/AY-AP24CE) L’unità è in fase di preriscaldamento o di sbrinamento. SCRICCHIOLIO L’unità potrebbe produrre degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore edegli altri componenti che si espandono in seguito acambiamento della temperatura. Se vi sembra che l’unità non funzioni tanto bene, controllate seguenti punti prima di richiedere assistenza. SE L’UNITÀ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE Controllate i filtri. Puliteli sesono sporchi.Controllate l’unità esterna eassicuratevi che l’uscita o l’entrata dell’aria non siano ostruite.Controllate che il termostato siaimpostato correttamente.Assicuratevi che porte e fi-nestre siano ben chiuse.Se nella stanza ci sono tante persone, è possibile che l’unità non riesca a raggiungere latemperatura desiderata.Controllate che nella stanzanon sia in funzione un’altrafonte di calore supplementare. ODORI L’unità potrebbe emettere gli odori, filtrati dentro l’unità, dei tappeti e dei mobili e gli odori dei com- ponenti interni nelle prime fasi di installazione. SIBILIO Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all’interno dell’unità. VAPORE ACQUEO

• Nel modo di funzionamento RINFRESCA-MENTO e DEUMIDIFICAZIONE si può vederedel vapore acqueo fuoriuscire dall’uscitadell’aria in seguito alla differenza tra latemperatura ambiente e l’aria rilasciatadall’unità.• Nel modo di funzionamento RISCALDA-MENTO, del vapore acqueo può fuoriuscire dall’unità esterna durante lo sbrinamento. (Solo per i modelli AY-AP18CE/AY-AP24CE)

ODORI IMMESSI DALLA PRESA

PLASMACLASTER Questo è l’odore di ozono generato dallo ionizzatore. L’intensità dell’ozono è molto ridotta, e non ha nessuna conseguenza sulla vostra salute. L’ozono che si produrrà nell’aria si decomporrà presto, e la sua densità nella stanza non diverrà maggiore.

SE L’UNITÀ NON FUNZIONA

• Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

• Controllate che l’unità di sfinestratura di ventilazione sia propriamente installata. Tutte le lampade sul pannello dell’indicatore lampeggeranno se l’unità di sfinestratura di ventilazione fosse impropriamente installata. Richiedete dell’assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia FUNZIONAMENTO e quella TIMER. I-16

0.5h 1.0h 1.5h 10h 11h 12h
