MANUAL DE USUARIO MT923 Maktec

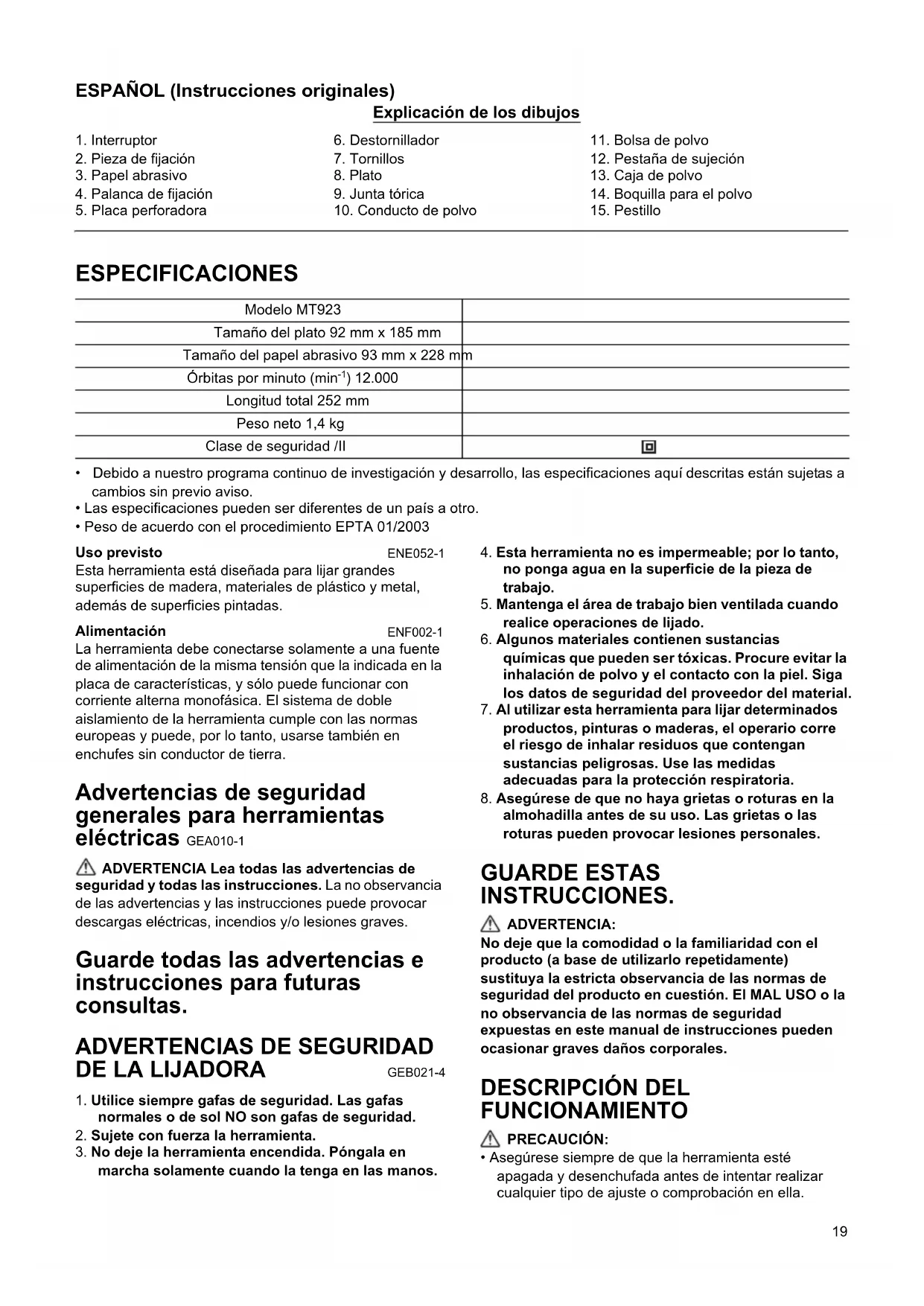

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN19 ESPAÑOL (Instrucciones originales) Explicación de los dibujos ESPECIFICACIONES

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones pueden ser diferentes de un país a otro.

• Peso de acuerdo con el procedimiento EPTA 01/2003 Uso previsto ENE052-1 Esta herramienta está diseñada para lijar grandes superficies de madera, materiales de plástico y metal, además de superficies pintadas. Alimentación ENF002-1 La herramienta debe conectarse solamente a una fuente de alimentación de la misma tensión que la indicada en la placa de características, y sólo puede funcionar con corriente alterna monofásica. El sistema de doble aislamiento de la herramienta cumple con las normas europeas y puede, por lo tanto, usarse también en enchufes sin conductor de tierra. Advertencias de seguridad generales para herramientas eléctricas GEA010-1 ADVERTENCIA Lea todas las advertencias de seguridad y todas las instrucciones. La no observancia de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas.

ADVERTENCIAS DE SEGURIDAD

1. Utilice siempre gafas de seguridad. Las gafas

normales o de sol NO son gafas de seguridad.

2. Sujete con fuerza la herramienta.

3. No deje la herramienta encendida. Póngala en

marcha solamente cuando la tenga en las manos.

4. Esta herramienta no es impermeable; por lo tanto,

no ponga agua en la superficie de la pieza de trabajo.

5. Mantenga el área de trabajo bien ventilada cuando

realice operaciones de lijado.

6. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Procure evitar la inhalación de polvo y el contacto con la piel. Siga los datos de seguridad del proveedor del material.

7. Al utilizar esta herramienta para lijar determinados

productos, pinturas o maderas, el operario corre el riesgo de inhalar residuos que contengan sustancias peligrosas. Use las medidas adecuadas para la protección respiratoria.

8. Asegúrese de que no haya grietas o roturas en la

almohadilla antes de su uso. Las grietas o las roturas pueden provocar lesiones personales. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: No deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier tipo de ajuste o comprobación en ella.

2. Pieza de fijación

4. Palanca de fijación

10. Conducto de polvo

12. Pestaña de sujeción

14. Boquilla para el polvo

Modelo MT923 Tamaño del plato 92 mm x 185 mm Tamaño del papel abrasivo 93 mm x 228 mm Órbitas por minuto (min

) 12.000 Longitud total 252 mm Peso neto 1,4 kg Clase de seguridad /II20 Funcionamiento del interruptor (Fig. 1) PRECAUCIÓN:

• Antes de enchufar la herramienta, asegúrese de que está apagada. Para poner en marcha la herramienta, presione el lado “ON ( I )” del interruptor. Para detener la herramienta, presione el lado “OFF (O)” del interruptor. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo en ella. Instalación o extracción del papel abrasivo Para papel abrasivo de tipo convencional con orificios perforados previamente (equipo estándar): (Fig. 2) Abra el mecanismo de retención del papel levantando la palanca para liberarla del puerto de bloqueo y después inserte el papel en la parte del mecanismo de retención, alineando los bordes del papel de igual tamaño y paralelos. (Si antes dobla el papel, podrá insertarlo con mayor facilidad.) Una vez colocado el papel, devuelva la palanca a su posición original. Repita el mismo proceso en el otro extremo de la base, manteniendo el papel bien tensado. Tras insertar el papel, compruebe que queda bien sujeto por la pieza de fijación. Si no está bien sujeto, podría soltarse y resbalar, lo que produciría un lijado no uniforme. Para extraer el papel, suelte el mecanismo de bloqueo como se indica más arriba. Para papel abrasivo de tipo convencional sin orificios perforados previamente (disponible en el mercado): (Fig. 3) Abra el mecanismo de retención del papel levantando la palanca para liberarla del puerto de bloqueo y después inserte el papel en la parte del mecanismo de retención, alineando los bordes del papel de igual tamaño y paralelos. (Si antes dobla el papel, podrá insertarlo con mayor facilidad.) Una vez colocado el papel, devuelva la palanca a su posición original. Repita el mismo proceso en el otro extremo de la base, manteniendo el papel bien tensado. Tras insertar el papel, compruebe que queda bien sujeto por la pieza de fijación. Si no está bien sujeto, podría soltarse y resbalar, lo que produciría un lijado no uniforme. Coloque la placa perforadora (accesorio opcional) sobre el papel de forma que la guía de la placa perforadora esté a nivel con los laterales de la base. A continuación, presione la placa perforadora para realizar los orificios en el papel. Para extraer el papel, suelte el mecanismo de bloqueo como se indica más arriba. Para papel abrasivo de tipo velcro con orificios perforados previamente (accesorio opcional): PRECAUCIÓN:

• Utilice siempre papeles abrasivos de tipo velcro. Nunca utilice papel sensible a la presión. (Fig. 4) Extraiga de la herramienta el plato para el papel abrasivo de tipo convencional con un destornillador. Instale el plato para el papel abrasivo de tipo velcro (accesorio opcional) en la herramienta. Apriete los tornillos firmemente para fijar el plato. (Fig. 5) Retire toda la suciedad o los cuerpos extraños del plato. Fije el papel al plato alineando los orificios del papel con los del plato. (Fig. 6) PRECAUCIÓN:

• Cuando extraiga el plato, la junta tórica puede desprenderse de la herramienta. Cuando ocurra esto, devuelva la junta tórica a la posición original y después instale el plato. Bolsa de polvo (accesorio opcional) (Fig. 7) Acople la bolsa colectora de polvo al conducto de polvo. El conducto de polvo se estrecha gradualmente. Cuando acople la bolsa colectora de polvo, empújela hasta el fondo del conducto de polvo para evitar que se desprenda durante el funcionamiento de la herramienta. Para lograr los mejores resultados, vacíe la bolsa colectora de polvo cuando esté medio llena, dando unos ligeros golpes sobre ella para extraer tanto polvo como sea posible. Instalación del filtro (accesorio opcional) (Fig. 8) Asegúrese de que el logotipo del reborde de cartón y el logotipo de la caja de polvo estén en el mismo lado, después instale el filtro encajando el reborde de cartón en la ranura de cada lengüeta de sujeción. (Fig. 9) Asegúrese de que el logotipo del borde de cartón y el logotipo de la boquilla para el polvo estén en el mismo lado e instale la boquilla para el polvo en la caja de polvo. Extracción de la caja de polvo y el filtro. (Fig. 10) Extraiga la boquilla para el polvo empujando los dos pestillos. (Fig. 11) Quite el filtro primero sujetándolo por el lado del logotipo de su reborde de cartón, y tirando después del reborde de cartón hacia abajo para sacarlo de la lengüeta de sujeción de la caja de polvo. ACCIONAMIENTO Operación de lijado (Fig. 12) PRECAUCIÓN:

• No utilice nunca la herramienta sin el papel abrasivo. Podría dañar seriamente el plato.

• No fuerce nunca la herramienta. Una presión excesiva puede reducir la eficacia de la lijadora, dañar el papel abrasivo y/o acortar la vida de la herramienta. Sujete con fuerza la herramienta. Encienda la herramienta y espere a que alcance la velocidad máxima. A continuación, coloque suavemente la herramienta sobre la superficie de la pieza de trabajo. Una lijadora de21 acabado suele utilizarse para retirar solamente una pequeña parte del material cada vez. Puesto que la calidad de la superficie es más importante que la cantidad de material retirado, no se apoye en la herramienta. Mantenga la base nivelada con la pieza de trabajo en todo momento. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y desenchufada antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. Para conservar la SEGURIDAD y la FIABILIDAD del producto, los trabajos de reparación, la inspección y la sustitución de las escobillas de carbón, así como otros trabajos de mantenimiento y ajuste, deberán ser realizados en centros de servicio autorizados de Makita, utilizando siempre piezas de repuesto de Makita. Ruido ENG905-1 Niveles típicos de ruido ponderado A determinados conforme a EN60745: Nivel de presión de sonido (L

): 75 dB (A) Incertidumbre (K): 3 dB (A) El nivel de ruido durante el trabajo puede superar los 80 dB (A). Utilice protección para los oídos. Vibración ENG900-1 Valor total de la vibración (suma de vectores triaxiales) determinado según el estándar EN60745: Modo de trabajo: lijado de placas de metal Emisión de vibraciones (a

• El valor de emisión de vibraciones se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.

• El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición. ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones correctas para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralentí además del tiempo en que está activado el interruptor). Sólo para países europeos ENH101-14 Declaración de conformidad de la CE Nosotros, Makita Corporation, en calidad de fabricante responsable, declaramos que las siguientes máquinas Makita: Designación de la máquina: Lijadora de Acabado Nº de modelo/ Tipo: MT923 son de producción serie y Cumplen con las siguientes Directivas europeas: 2006/42/CE Y se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados: EN60745 La documentación técnica la conserva nuestro representante autorizado en Europa, que es: Makita International Europe Ltd., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, Inglaterra
