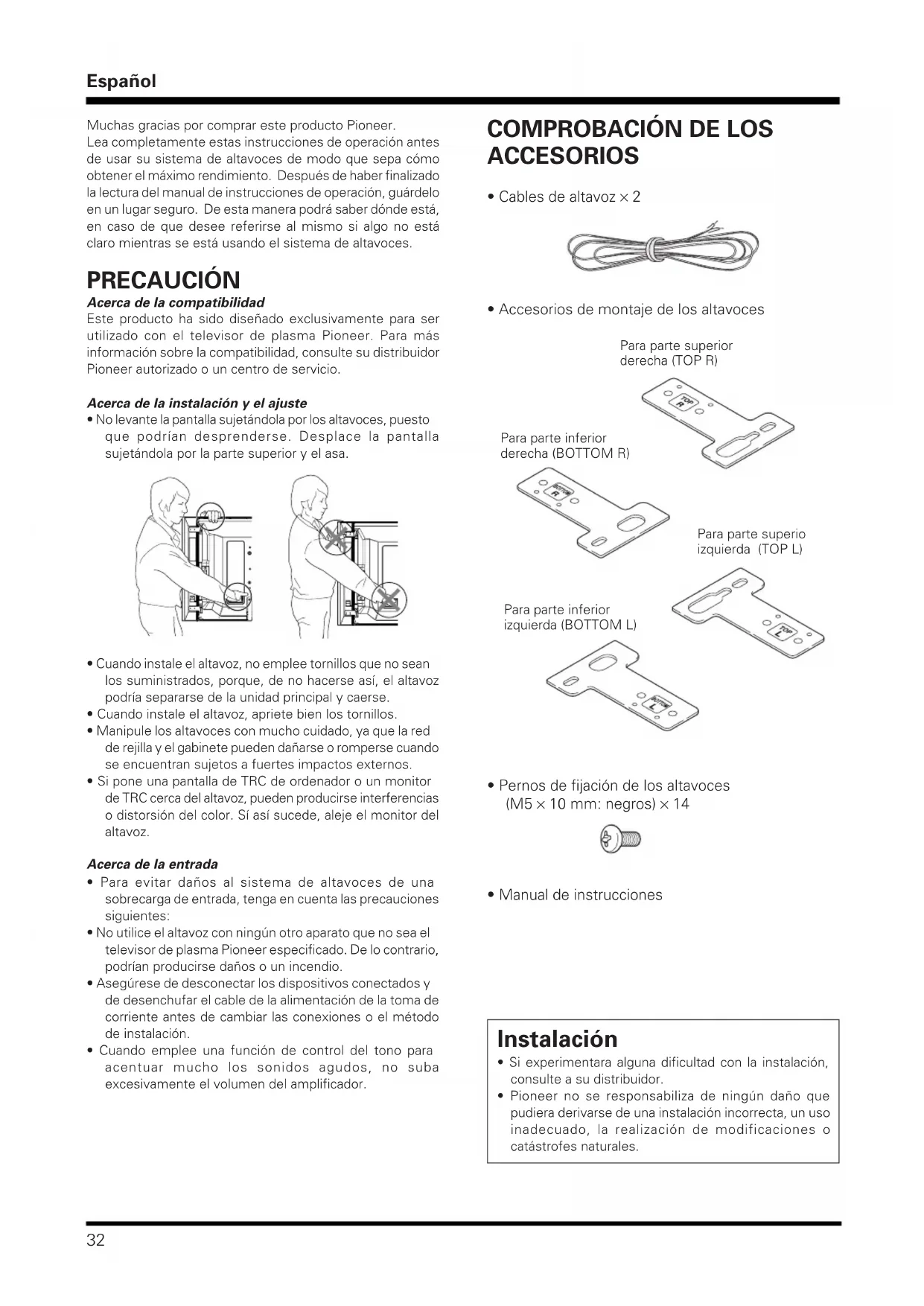

32 Muchas gracias por comprar este producto Pioneer.Lea completamente estas instrucciones de operación antesde usar su sistema de altavoces de modo que sepa cómoobtener el máximo rendimiento. Después de haber finalizadola lectura del manual de instrucciones de operación, guárdeloen un lugar seguro. De esta manera podrá saber dónde está,en caso de que desee referirse al mismo si algo no estáclaro mientras se está usando el sistema de altavoces.

PRECAUCIÓN Acerca de la compatibilidad Este producto ha sido diseñado exclusivamente para serutilizado con el televisor de plasma Pioneer. Para másinformación sobre la compatibilidad, consulte su distribuidorPioneer autorizado o un centro de servicio. Acerca de la instalación y el ajuste • No levante la pantalla sujetándola por los altavoces, puestoque podrían desprenderse. Desplace la pantallasujetándola por la parte superior y el asa.

COMPROBACIÓN DE LOS ACCESORIOS

• Cables de altavoz × 2

• Accesorios de montaje de los altavoces • Cuando instale el altavoz, no emplee tornillos que no seanlos suministrados, porque, de no hacerse así, el altavozpodría separarse de la unidad principal y caerse.• Cuando instale el altavoz, apriete bien los tornillos.• Manipule los altavoces con mucho cuidado, ya que la redde rejilla y el gabinete pueden dañarse o romperse cuandose encuentran sujetos a fuertes impactos externos.• Si pone una pantalla de TRC de ordenador o un monitorde TRC cerca del altavoz, pueden producirse interferenciaso distorsión del color. Sí así sucede, aleje el monitor delaltavoz. Acerca de la entrada • Para evitar daños al sistema de altavoces de unasobrecarga de entrada, tenga en cuenta las precaucionessiguientes:• No utilice el altavoz con ningún otro aparato que no sea eltelevisor de plasma Pioneer especificado. De lo contrario,podrían producirse daños o un incendio.• Asegúrese de desconectar los dispositivos conectados yde desenchufar el cable de la alimentación de la toma decorriente antes de cambiar las conexiones o el métodode instalación.• Cuando emplee una función de control del tono paraacentuar mucho los sonidos agudos, no subaexcesivamente el volumen del amplificador.Para parte superiorderecha (TOP R)Para parte inferiorderecha (BOTTOM R) • Pernos de fijación de los altavoces

(M5 × 10 mm: negros) × 14

• Manual de instrucciones Para parte superioizquierda (TOP L)Para parte inferiorizquierda (BOTTOM L) Instalación • Si experimentara alguna dificultad con la instalación,consulte a su distribuidor.• Pioneer no se responsabiliza de ningún daño quepudiera derivarse de una instalación incorrecta, un usoinadecuado, la realización de modificaciones ocatástrofes naturales.33

Televisor de plasma con el altavoz instalado AltavozAltavozPerno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Abrazadera rápida Abrazadera rápidaAbrazadera rápidaAccesorio de montaje de los altavoces (para parte superior derecha)Accesorio de montaje de los altavoces (para parte inferior izquierda)Accesorio de montaje de los altavoces (para parte superio izquierda)Accesorio de montaje de los altavoces (para parte inferior derecha)Perno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Perno de fijación del altavoz (M5 x 10 mm)Abrazadera de cuentas(incluida en los accesorios del televisor de plasma)Cable de altavoz

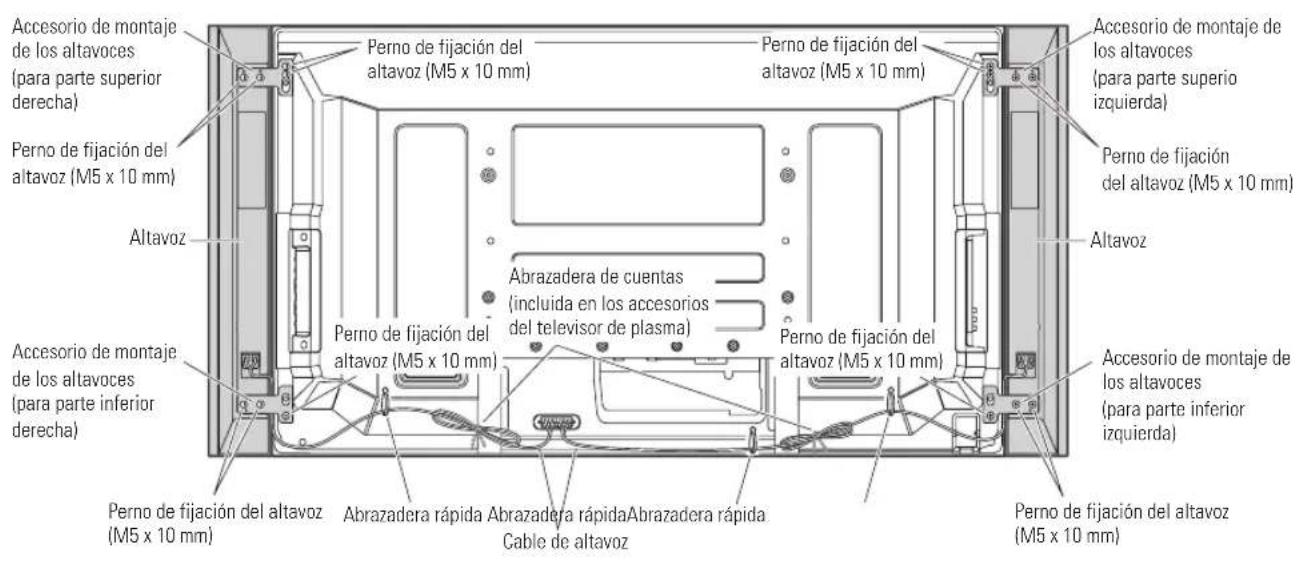

INSTALACIÓN EN EL TELEVISOR DE PLASMA Si se utiliza el soporte de mesa:

Antes de instalar el altavoz, acople el soporte de mesa de la serie PDK-TS29A (u otro soporte para televisores de plasma Pioneer)

al televisor de plasma.

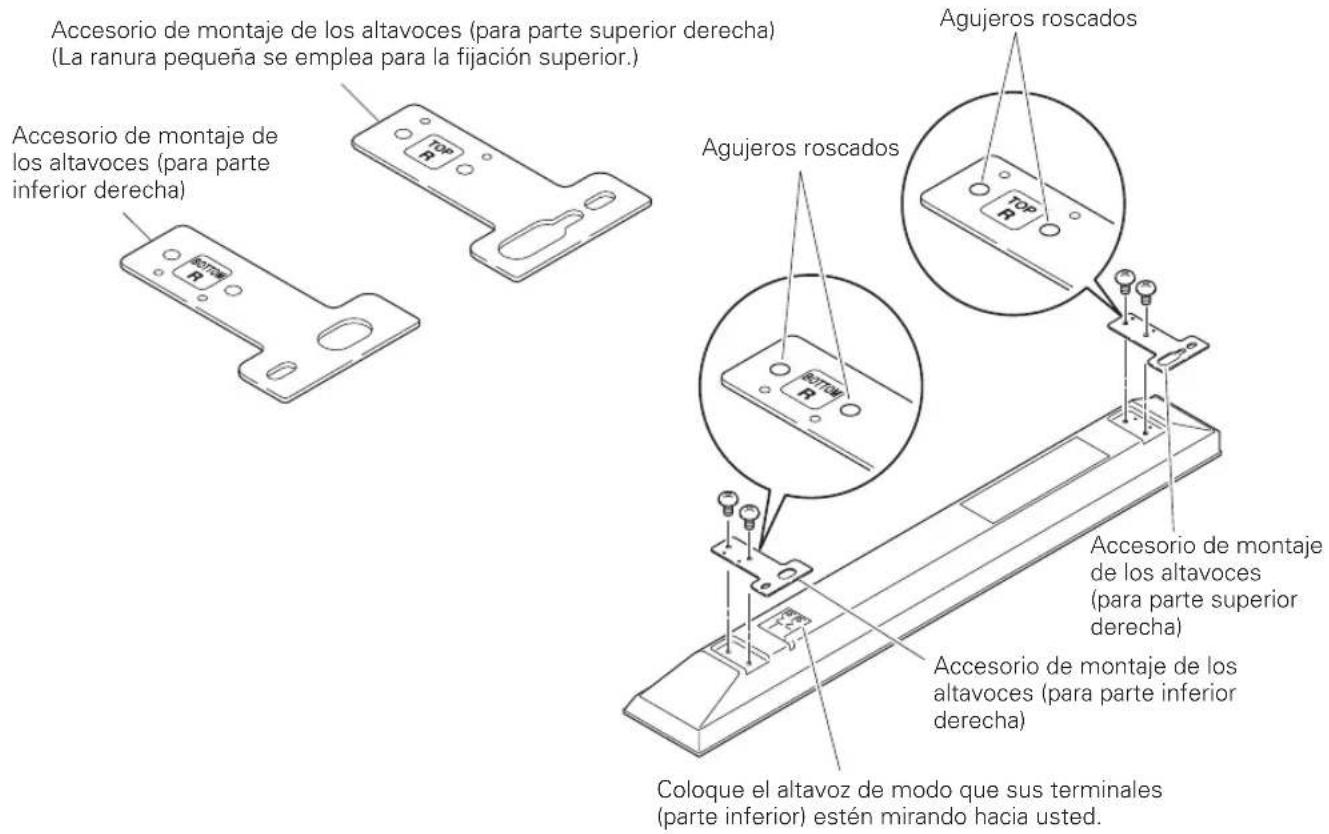

1. Cómo fijar los accesorios de montaje de los altavoces en los altavoces.

Hay accesorios de montaje superior e inferior para el altavoz de la derecha y para el de la izquierda. Utilice los pernos

suministrados para fijar los accesorios de montaje adecuados en la parte superior e inferior de la cara posterior de los

altavoces. (Se indica cómo fijar el accesorio de montaje del lado derecho; para fijar el del lado izquierdo, siga el mismo

Accesorio de montaje de los altavoces (para parte superior derecha)

(La ranura pequeña se emplea para la fijación superior.)

Accesorio de montaje de

los altavoces (para parte

Accesorio de montaje de los

altavoces (para parte inferior

Coloque el altavoz de modo que sus terminales

(parte inferior) estén mirando hacia usted.

Accesorio de montaje

2. Atornille uno de los pernos

suministrados en el agujero de montaje

del altavoz (el más bajo de los dos)

situado en la parte superior de la cara

posterior del televisor de plasma.

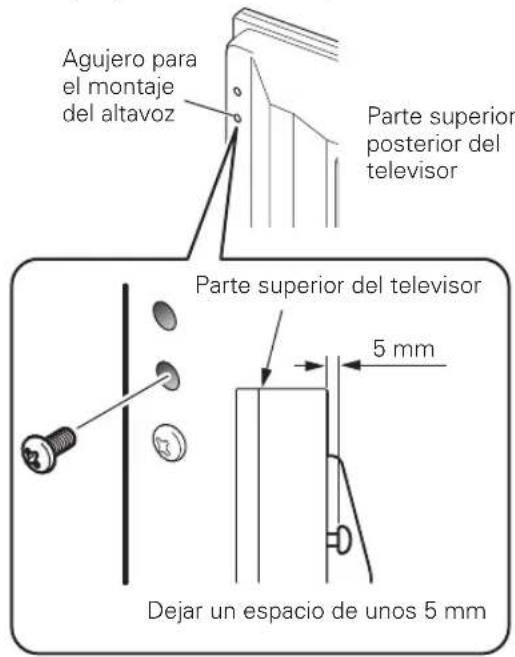

No lo apriete al máximo todavía. Déjelo algo flojo, de

modo que queden unos 5 mm para atornillar.

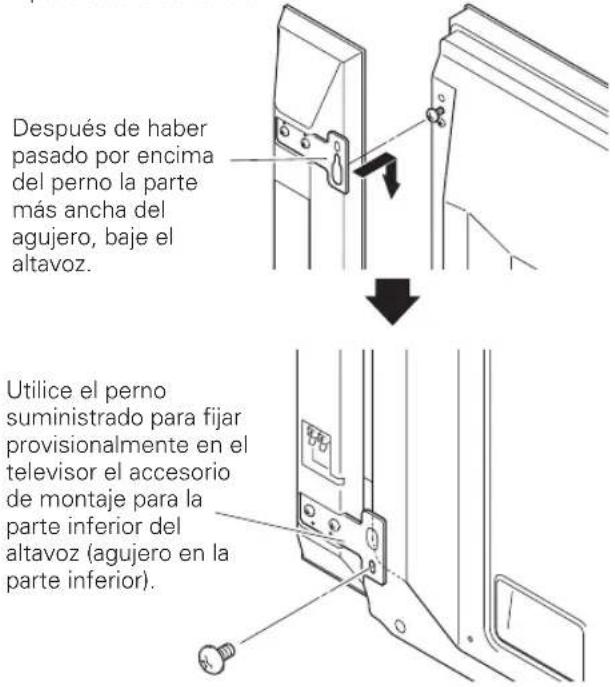

3. Cuelgue el accesorio de montaje del

altavoz en el perno que ha atornillado

en la parte superior. Para ello, deslice

la parte más ancha por encima de él y

después baje el altavoz y encájelo en

la ranura; atornille provisionalmente el

Después de haber pasado por encima del perno la

parte más ancha del agujero del accesorio de montaje

del altavoz (parte superior), baje el altavoz de modo

que descanse sobre él.

4. Ajuste la posición del altavoz y a

continuación apriete firmemente el

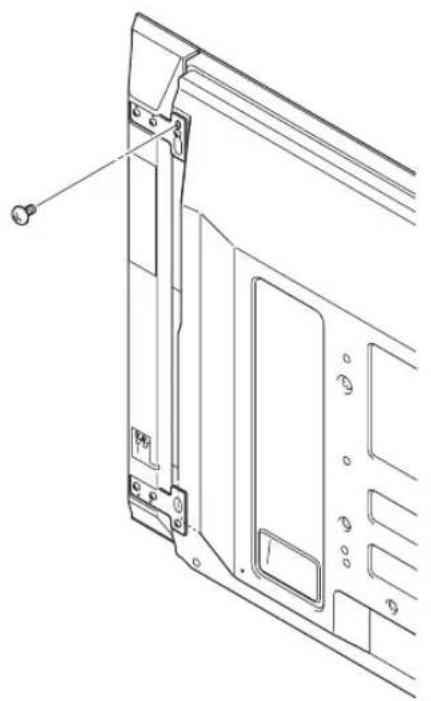

5. Apriete el perno. De este modo fijará

los altavoces a la pantalla.

6. Pase el cable de altavoz suministrado

entre el altavoz y el televisor de

plasma (por debajo del accesorio de

montaje del altavoz) desde abajo.

7. Conecte los cables de altavoz al

altavoz (consulte la página siguiente).

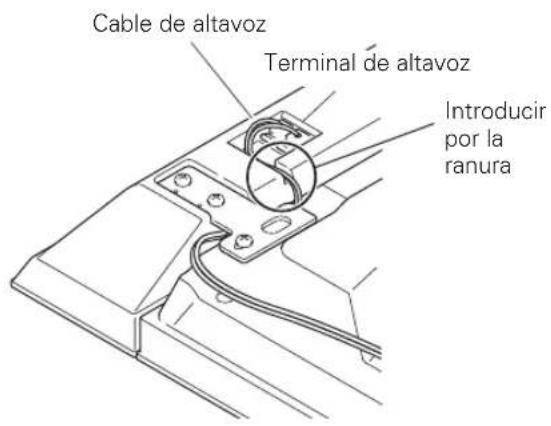

8. Introduzca el cable por la ranura del

9. Conecte el otro extremo de los

cables de altavoz a la parte posterior

del televisor de plasma (consulte la

Dejar un espacio de unos 5 mm

suministrado para fijar

provisionalmente en el

televisor el accesorio

altavoz (agujero en la

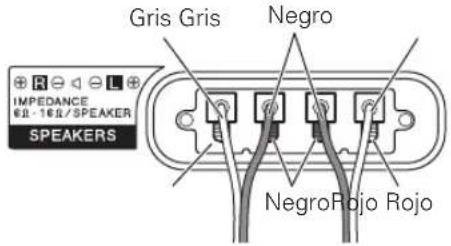

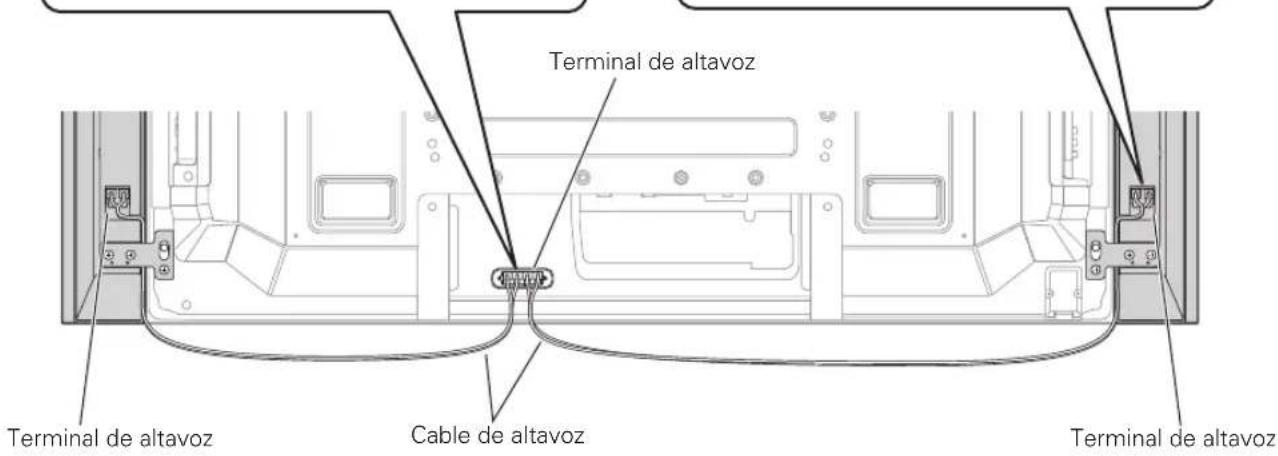

Español Gris GrisNegroNegroRojo RojoNegro Gris Terminal de altavozTerminal de altavozCable de altavozTerminal de altavoz Cómo conectar los cables de

altavoz a la parte posterior del

televisor de plasma. Conecte los cables correctamente con respecto a la polaridad de los terminales de altavoz del televisor de plasma; es decir, el cable  (gris) a los terminales  (rojos) y el cable  (negro) a los terminales  (negros). Cómo conectar los cables de

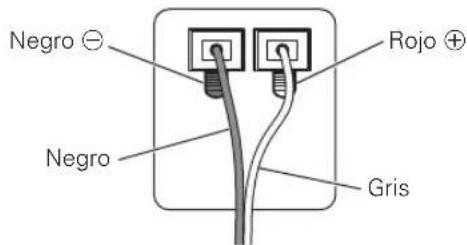

altavoz al altavoz. Conecte los cables correctamente con respecto a la polaridad de los terminales de altavoz; es decir, el cable  (gris) a los terminales  (rojos) y el cable  (negro) a los terminales  (negros). Rojo Negro  NOTA: • Presione la palanca e introduzca elextremo del cable.• Cuando suelte la palanca, el cable dealtavoz quedará sujeto. Precaución

• Cuando cambie la conexión o lleve a cabo la instalación, asegúrese de que apaga los aparatos conectados y de quedesenchufa el cable de alimentación de la toma de pared.• Si introduce el cable de altavoz de modoque el aislamiento esté tocando el terminalde altavoz, es posible que no obtenganingún sonido. No lo introduzcademasiado, de forma que el hilo de cobrequede visible.• Para comprobar que los extremos de los cables de altavozestán bien conectados a los terminales, una vez que hayarealizado la conexión, tire suavemente de cada uno de loscables. Si las conexiones han quedado algo flojas, esposible que se ocasionen pérdidas de sonido o ruido. • Si se produce un cortocircuito en los cables  y  como consecuencia de un cable desnudo, es posible que eltelevisor de plasma reciba una carga excesiva, lo que setraduciría en un funcionamiento interrumpido oincorrecto.• Si las conexiones del cable de altavoz a los terminalesderecho o izquierdo del televisor de plasma no se hanrealizado correctamente con respecto a la polaridad, podrían producirse efectos de sonido estéreo defectuosos, lo que a su vez daría lugar a unos sonidosgraves deficientes o a una imagen sonora inestable. • Enrolle el cable sobre sí mismo sin tirar de él.

A efectos ilustrativos, en este manual no se presenta el soporte de mesa.Español

Cómo reunir y enrollar los cables

Con el televisor de plasma se facilitan unas

abrazaderas rápidas y unas abrazaderas de cuentas

que le permitirán organizar y enrollar los cables que

queden demasiado largos.

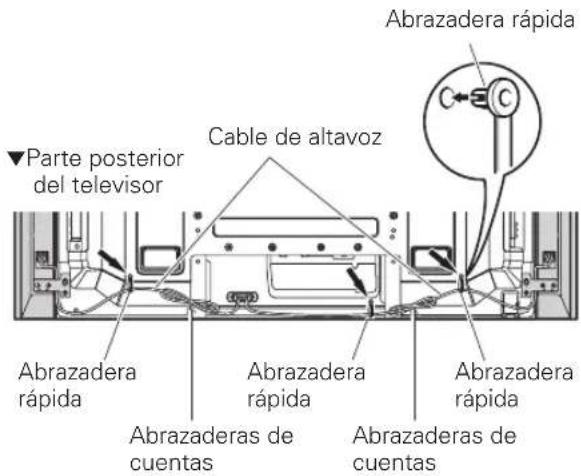

Cómo colocar las abrazaderas rápidas en el

Según el sistema de organización elegido, coloque las

abrazaderas rápidas utilizando los agujeros que

presenten el símbolo  en su parte inferior.

Cómo colocar y extraer las abrazaderas rápidas

Introduzca [1] en un agujero apropiado de la parte

posterior del televisor de plasma e introduzca [2] en la

parte posterior de [1] para cerrar la abrazadera a

• Las abrazaderas rápidas han sido diseñadas para

que, una vez colocadas, no puedan extraerse con

facilidad. Colóquelas con cuidado.

• Utilice unos alicates para hacer girar la abrazadera

90°, tirando de ella hacia fuera. Es posible que con

el tiempo la abrazadera se deteriore y resulte dañada

• Asegúrese de que ninguno de los cables conectores

• Utilice las abrazaderas de cuentas y las abrazaderas

rápidas según estime necesario.

• Cuando organice los cables de altavoz, asegúrese

de que los enrolla sobre sí mismos de modo que no

queden sometidos a ninguna presión.

unidad para colgar de la pared:

Primero coloque el televisor de plasma sobre una sábana

suave, etc. Después, proceda a colocar los altavoces.

1. Coloque los altavoces en el televisor

de plasma (consulte los

procedimientos 1 a 10 en las páginas

2. Coloque el televisor de plasma en los

accesorios de montaje de la unidad

para colgar de la pared.

Para detalles al respecto, consulte el manual de

instrucciones facilitado con la unidad para colgar de la

No levante el televisor sujetándolo por los altavoces, ya

que éstos podrían soltarse. Sujételo por la parte inferior

LOS ENCONTRARÁ DETALLADOS EN LA PARTE POSTERIOR DEL MISMO.

N.º DE MODELO N.º DE SERIE GUARDE ESTOS NÚMEROS PARA FUTURAS REFERENCIAS.

AVISO IMPORTANTE Publicado por Pioneer Corporation.Copyright © 2007 Pioneer Corporation.Todos los derechos reservados.K058_A_Sp Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado. Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados

en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. MANTENIMIENTO DEL GABINETE

• Para quitar la suciedad y el polro utilice un paño de limpieza o paño seco. • Cuando la superficie está muy sucia, limpie con un paño embebido en algún agente limpiador neutro diluido cincoo seis veces en agua, exprima bien, y luego vuelva alimpiar con un paño seco. No utilice ceras o agenteslimpiadores para muebles.• No utilice diluyentes, bencinas, rociadores de insecticidasni otros agentes químicos sobre o cerca de esta unidad,ya que puede corroer las superficies. • Cuando se usa un paño químico, lea las instrucciones para el cuidado del paño químico.

ESPECIFICACIONES Caja acústica Tipo reflejo de bajos Altavoces usados (sistema de dos vías):Altavoz de graves (para los sonidos graves) Tipo cónico 6,6 cm × 10,6 cm Altavoz de agudos (para los sonidos agudos) Tipo semicúpula de 2,5 cm Impedancia nominal 6 ΩGama de frecuencias 60 Hz a 30 000 HzSensibilidad (1 m, 1 W) 80 dBEntrada permisible: Entrada máxima 18 W Entrada nominal 6 WFrecuencia de cruce 4 kHzDimensiones exteriores 105 mm (An) × 722 mm (Al) × 66 mm (Pr) Peso 1,6 kgPartes accesorias (para dos altavoces) Cable de altavoz × 2

Pernos (M5 × 10 mm) × 14 Accesorios de montaje de los altavocesParte superior izquierda (TOP L) × 1Parte inferior izquierda (BOTTOM L) × 1Parte superior derecha (TOP R) × 1Parte inferior derecha (BOTTOM R) × 1 Manual de instrucciones × 1
