在使用該揚聲器系統之前，請通讀操作手冊，以獲知如何使本揚聲器系統發揮最佳性能。閱讀完畢後，請將其妥善保管以備日後參考。

注意

關於兼容性

本產品專門設計用於先鋒電漿電視。有關相容性的詳情，請就近諮詢先鋒授權經銷商或服務中心。

關於安裝與固定

• 請勿藉由搬動兩側的揚聲器來抬起顯示器。揚聲器有可能會脫落，因此請藉由托住顯示器頂部及其把手來搬動顯示器。

• 安裝揚聲器時，請勿使用附送螺絲以外的螺絲，否則揚聲器可能會從本機脫開，甚至於掉落。
• 安裝揚聲器時，請將螺絲擋緊。
  當揚聲器受到外部的影響時，請充分注意揚聲器的處理，以免損壞護網和音箱。
  在揚聲器附近放置CRT電腦屏幕或CRT監視器可能會導致干擾或色彩失真。如果出現這種情況，請使監視器遠離揚聲器。

關於輸入端子

• 為防止因輸入過載而導致揚聲器系統損壞，請務必遵循以下注意事項：
  請勿將該揚聲器用於指定的先鋒電漿電視之外的設備。否則可能導致損壞或火災。
• 改變連接或安裝方法時，務必先將連接設備的電源關掉，並將電線插頭從牆壁上的插座中拔出。
• 使用音調控制功能來增強高音時，請勿將放大器音量開得太大。

檢查配件

揚聲器連接線 × 2

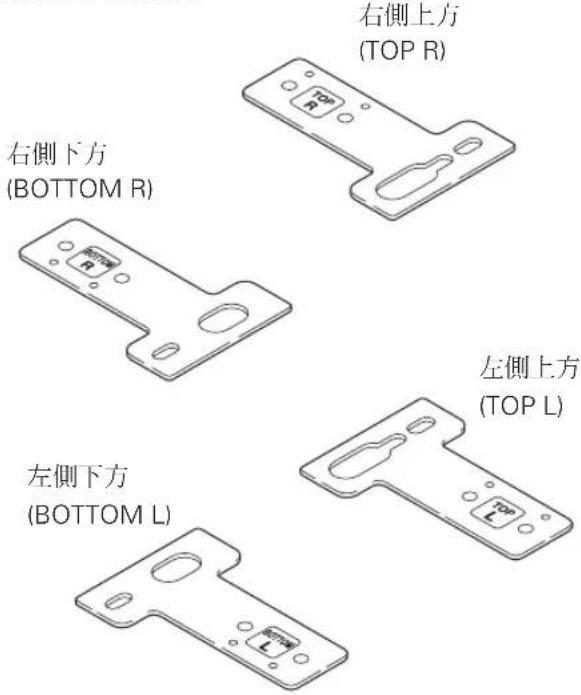

揭聲器固定裝置

揭聲器固定螺絲

(M5× 10mm ：黑色） × 14

操作手册

安装

如果安裝遇到困難，請與經銷商聯絡。
-對於因安裝不當、使用不當、更改或自然災害引起的損害，先鋒概不負責。

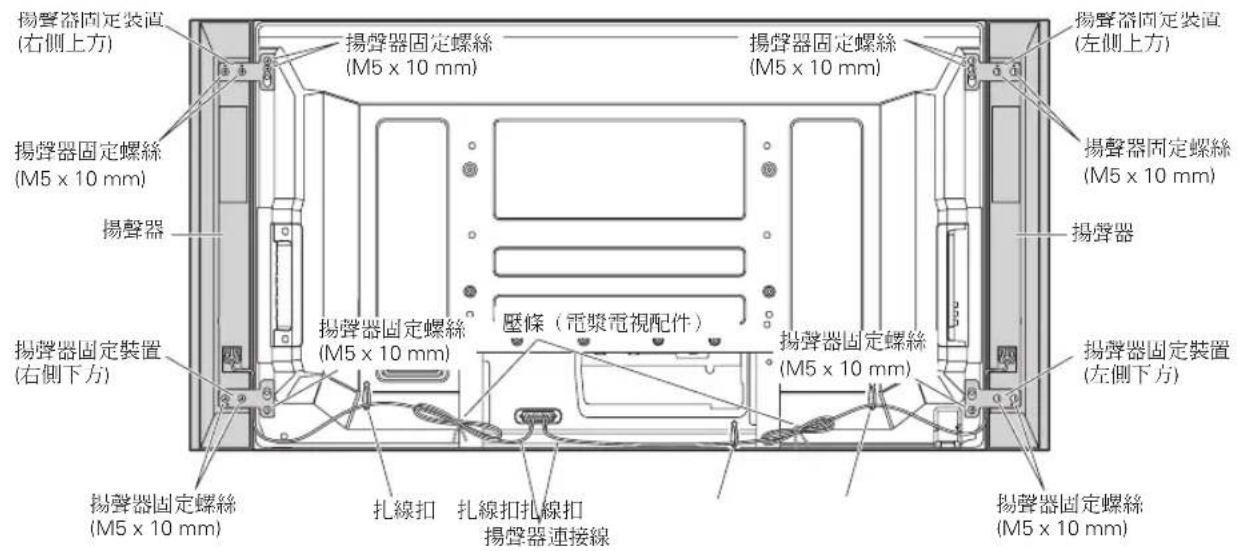

電漿電視配備

已安裝揚聲器的電漿電視

使用桌上支架時：

備註：

在安裝揚聲器前，請先為電漿電視安裝PDK-TS29A系列桌上支架（或其他先鋒電漿電視支架）。

1結合揚聲器與固定裝置。

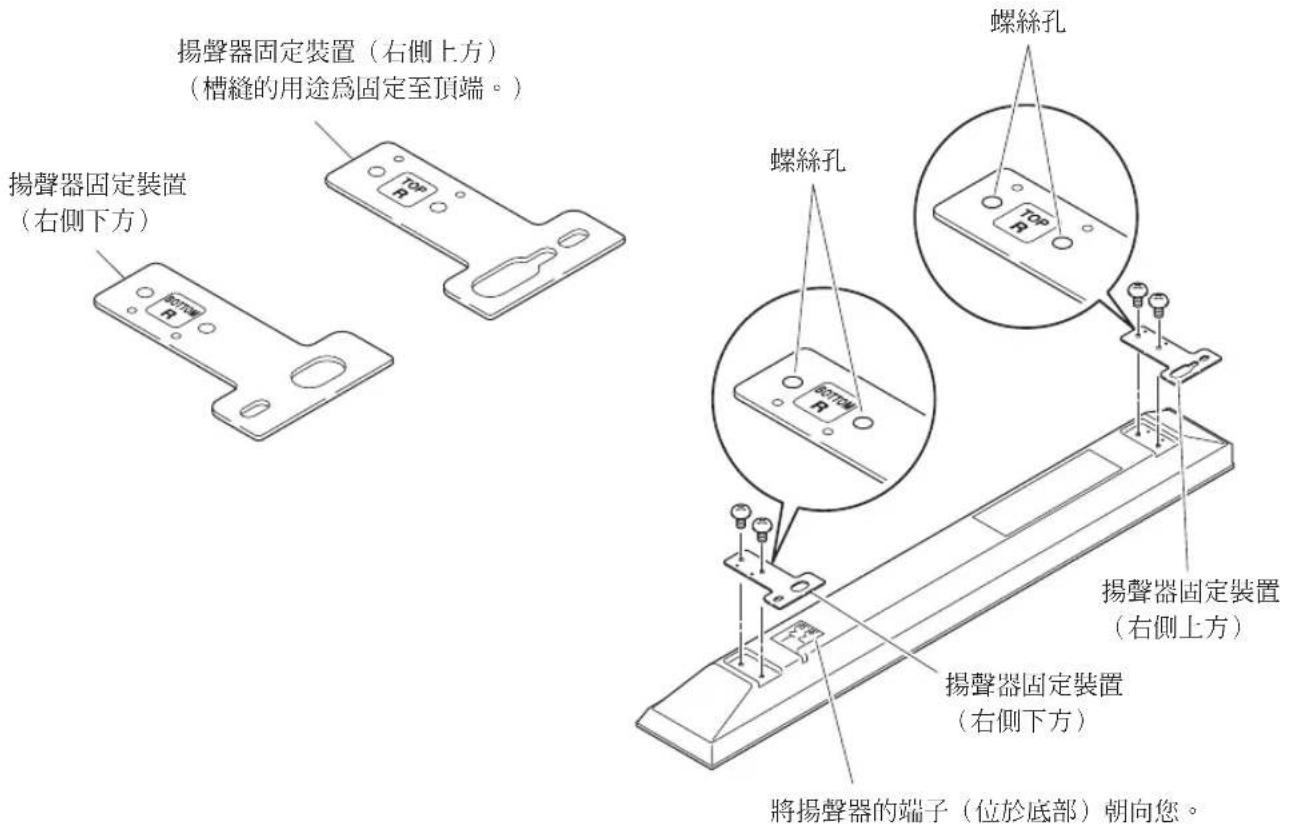

左右揚聲器各有一組用來固定上下方的裝置。請將正確的固定裝置安裝到揚聲器背面的上、下方，並以隨附的螺絲鎖上。（圖例所示者爲右側固定裝置之安裝。相同步驟亦適用於左側之固定裝置。）

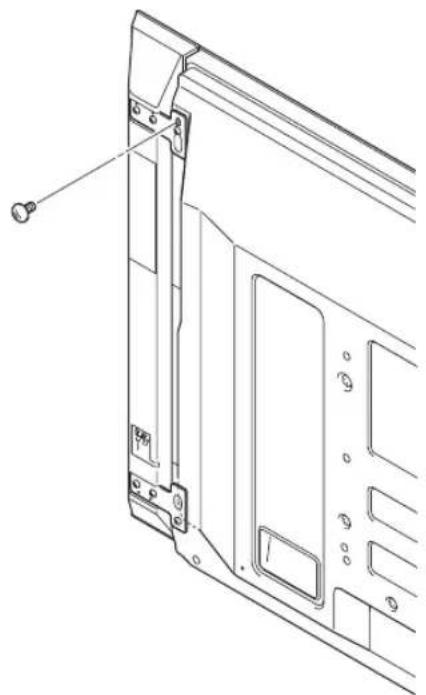

2 在顯示器的背面上方，將一顆隨附的螺絲鎖入揚聲器的固定螺絲孔（共有兩個螺絲孔，請鎖入較偏下方者）。

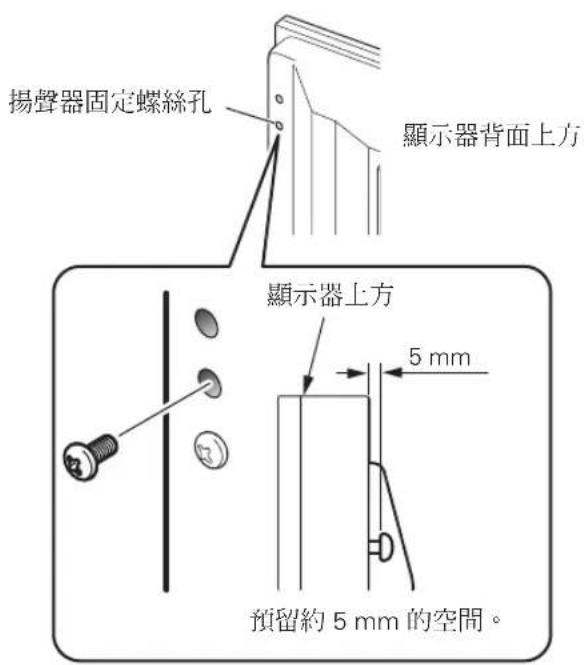

請勿鎖緊。留下約 5mm 的空間，稍後再鎖緊。

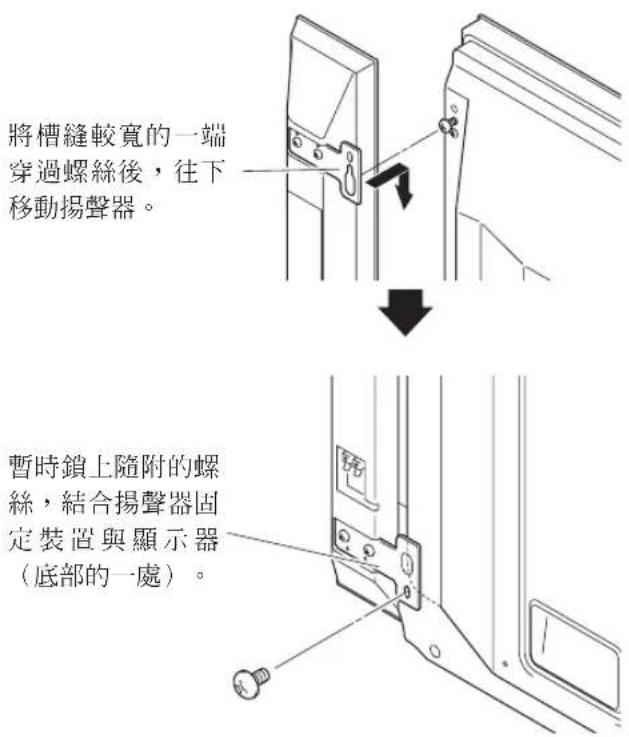

3將揚聲器固定裝置的槽縫較寬的一端穿過您剛剛鎖上的螺絲，然後往下移動使其卡至定位；暫時鎖入下方螺絲。

將揚聲器固定裝置（上方）槽縫較寬的一端穿過螺絲，然後將揚聲器往下移動使其卡至定位。

4 調整揚聲器位置，然後鎖緊上部的螺絲。
5. 鍍緊螺絲，如此便可將揚聲器固定到顯示器上。

6 將隨附的揚聲器連接線從下方穿過揚聲器與電漿電視中間（在揚聲器固定裝置下方）。
7將揚聲器連接線接上揚聲器（請見次頁）。

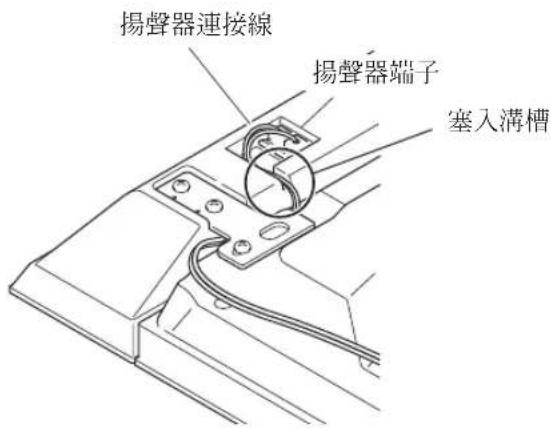

8將連接線塞入揚聲器溝槽中。

9將揚聲器連接線的另一端接到電漿電視的後方（請見次頁）。

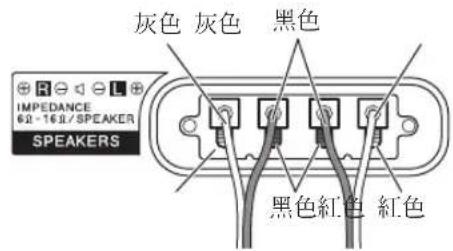

將揚聲器連接線接到電漿電視的後方。

請正確地依照電漿電視揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

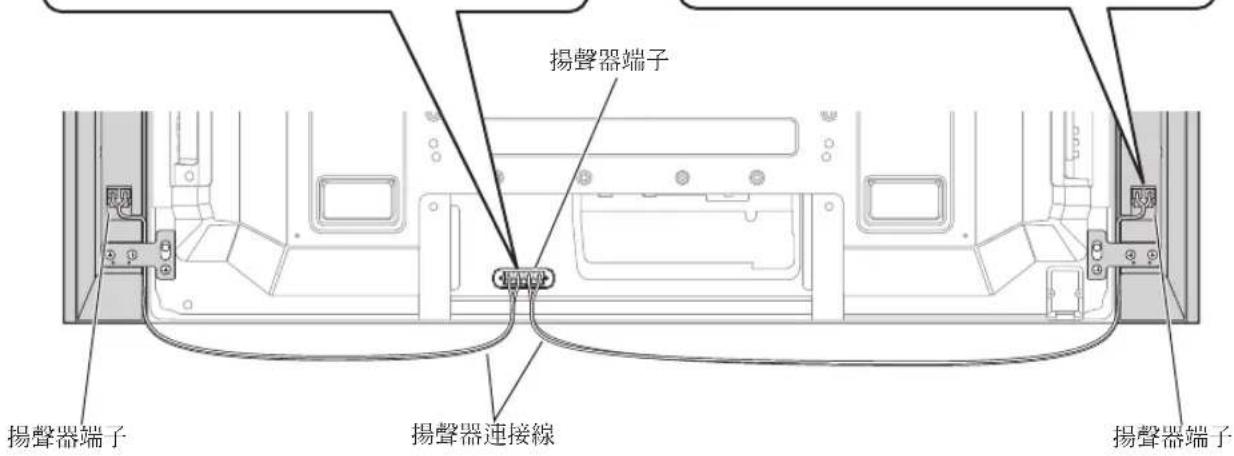

把揚聲器連接線接上揚聲器。

請正確地依照揚聲器端子的極性來接上連接線， 連接線（灰色）應接到 端子（紅色）， 連接線（黑色）應接到 端子（黑色）。

爲使圖示清楚，圖中並未顯示桌上支架。

備註：

拉動拉柄，插入連接線。
當您鬆開拉柄時，拉柄會自動夾住揚聲器連接線。

注意

在變更配線或擺設方法前，請務必關閉連線的裝置，並從插座上拔除電源線。
- 如果您將揚聲器連接線插入過深，因而使絕緣部碰到揚聲器端子，反而可能導致無音效。插入連接線時，請保持看得到銅線的深度。

• 在連線後，請輕拉連接線，檢查揚聲器連接線是否牢固地連接到端子處。如果連接過鬆，將可能導致音效接收不穩定或出現雜音。
• 若因引線外露致使 與 連接線短路,將可能造成電漿電視的嚴重負載,導致操作中斷或故障。
• 揚聲器連接線若未依正確極性插入電漿電視左、右端子時，將可能導致立體聲音音訊強度不足，造成重低音品質低落，或音效不穩。
• 維繫連接線時，請勿用力拉扯。

10綱染連接線。

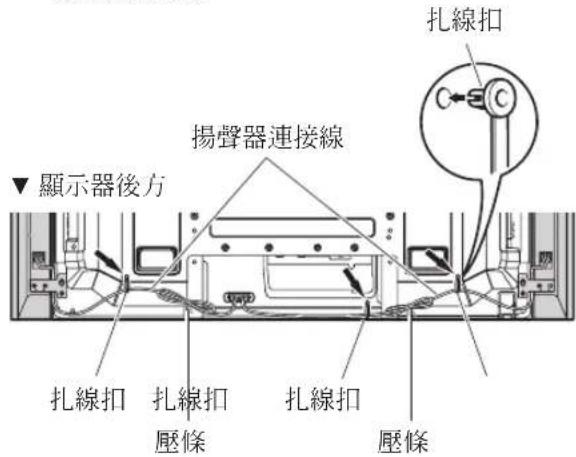

電漿電視隨附有扎線扣及壓條，以便您整理及收納過長的連接線。

將扎線扣裝到電漿電視上

視您安排線路的方式而定，將扎線扣裝到下方標示有↑符號的孔中。

繫上及鬆開扎線扣

將[1]插入電漿電視後方正確的孔中，並將[2]扣入[1]背面的洞中以鎖上扎線扣。

-扎線扣一旦扣上便很難鬆開。請小心使用。
- 用鉅子將扎線釘轉動 90^ 朝外拉出。扎線扣材質可能隨時經過而變質，解開後可能損壞。
請注意勿損及連接線的任何部位。

備註：

請視需要使用壓條及扎線扣。
在整理您的揚聲器連接線時，請注意綑染方式，勿壓傷連接線。

使用壁掛裝置時：

備註：

請先把電漿電視放在軟墊之類的物品上，再行安裝揚聲器。

1將揚聲器安裝到電漿電視上（請參閱第39到42頁中步驟1到10的部份）。
2把電漿電視放置在壁掛裝置的固定裝置上。

詳情請參閱壁掛裝置所隨附的操作手冊。

注意

如需抬起顯示器時，請勿持握揚聲器部位。揚聲器可能鬆開，因此請持握顯示器本體的上、下部。

機殼維護

• 使用抛光布或乾布来擦拭灰磨和污垢。
  常機殼很髒時，用軟布蘸取經水稀釋後的清潔劑進行擦拭，然後再用乾布擦淨。請勿使用家具蠟或清潔劑。否則會損壞機殼表面。
  切勿對機殼或在機殼附近使用稀釋劑，苯，殺蟲劑以及其它化學製品，因爲它們會腐蝕本機表面。
  當使用含化學製品的拭布時，請仔細閱讀該拭布的注意事項。

規格

機設 低音反射型

所用揚聲器（兩路系統）：

高音喇叭（用於高音） 2.5cm 半球頂型

標稱阻抗 6Ω

频率範圍 60 Hz 到 30 000 Hz

露敏度（1m，1W） 80dB

容許輸入功率：

最大输入功率 18W

額定輸入功率 6W

交叉频率. 4kHz

外形尺寸

因產品改進，規格和設計若有變更，恕不另行通知。

重要警示一將位於設備下方的型號和序號記錄下來，數字在背面。

型號

序號

保留這些號碼以備不時之需

日本先锋公司出版。

版权©2007日本先锋公司。

版權所有
