MANUAL DE USUARIO TDA5028010 BOSCH
es Instrucciones de uso

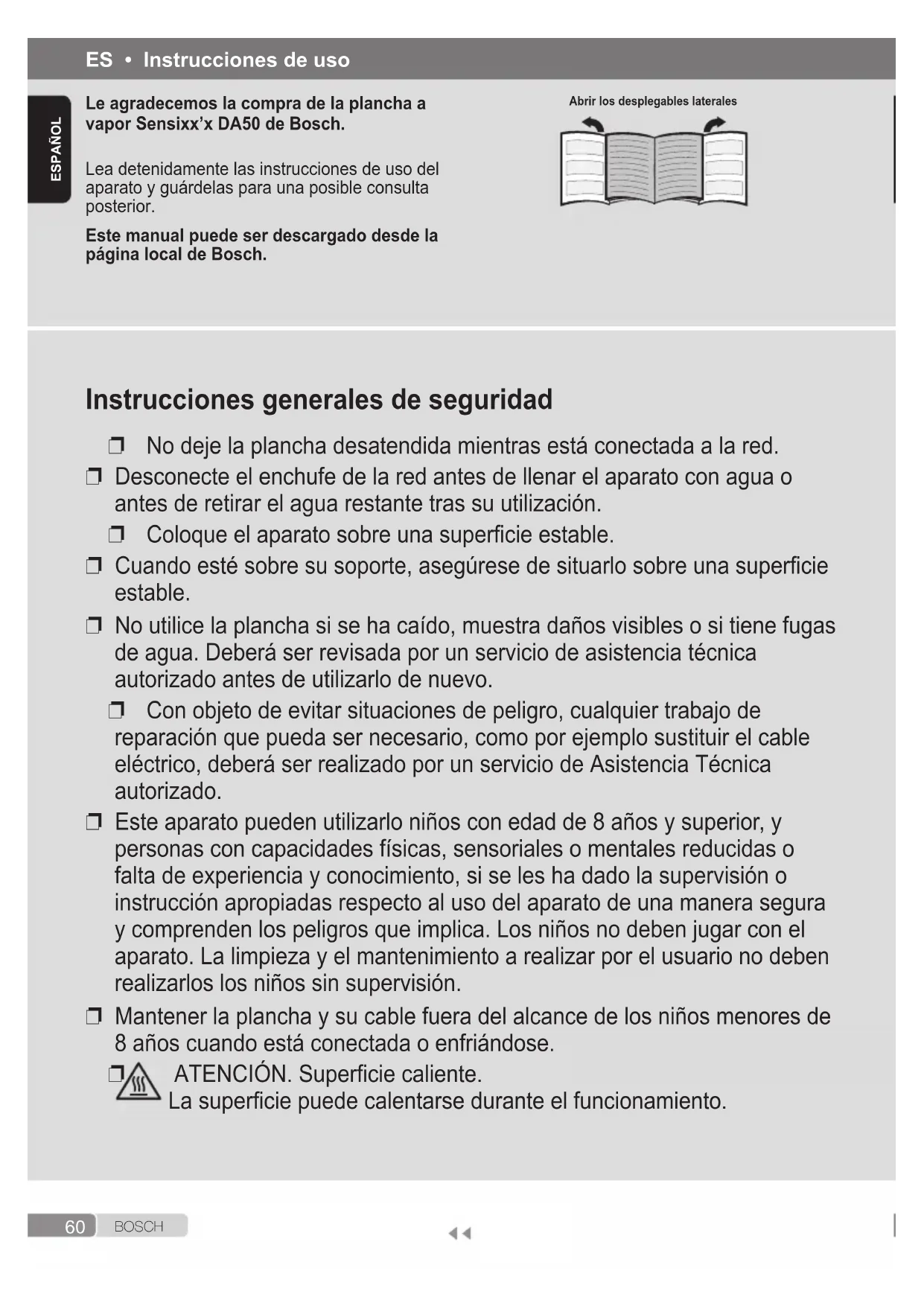

B O S C H ESpañol Instrucciones generales de seguridad
❐ No deje la plancha desatendida mientras está conectada a la red.
❐ Desconecte el enchufe de la red antes de llenar el aparato con agua o
antes de retirar el agua restante tras su utilización.
❐ Coloque el aparato sobre una supercie estable.
❐ Cuando esté sobre su soporte, asegúrese de situarlo sobre una supercie
❐ No utilice la plancha si se ha caído, muestra daños visibles o si tiene fugas
de agua. Deberá ser revisada por un servicio de asistencia técnica
autorizado antes de utilizarlo de nuevo.
❐ Con objeto de evitar situaciones de peligro, cualquier trabajo de
reparación que pueda ser necesario, como por ejemplo sustituir el cable
eléctrico, deberá ser realizado por un servicio de Asistencia Técnica
❐ Este aparato pueden utilizarlo niños con edad de 8 años y superior, y
personas con capacidades físicas, sensoriales o mentales reducidas o
falta de experiencia y conocimiento, si se les ha dado la supervisión o
instrucción apropiadas respecto al uso del aparato de una manera segura
y comprenden los peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por el usuario no deben
realizarlos los niños sin supervisión.
❐ Mantener la plancha y su cable fuera del alcance de los niños menores de
8 años cuando está conectada o enfriándose.
ATENCIÓN. Supercie caliente.
La supercie puede calentarse durante el funcionamiento.
Le agradecemos la compra de la plancha a
vapor Sensixx’x DA50 de Bosch.
Lea detenidamente las instrucciones de uso del
aparato y guárdelas para una posible consulta
Este manual puede ser descargado desde la
página local de Bosch. Abrir los desplegables laterales61
* Según modelo ESpañol Descripción
2. Botón de golpe de vapor
3. Regulador de vapor
5. Tapa del depósito
6. Boquilla del spray
8. Marca de nivel de llenado máximo
9. Indicador de temperatura seleccionada
10. Botón de limpieza “clean”
• El presente aparato ha sido diseñado
exclusivamente para uso doméstico,quedando
por tanto excluido el uso industrial del mismo.
• Utilice este aparato sólo para los nes para
los que ha sido diseñado, es decir, como una
plancha. Cualquier otro uso se considerará
inadecuado y, en consecuencia, peligroso.
El fabricante no será responsable de ningún
daño resultante de un uso indebido o
• Este aparato alcanza temperaturas elevadas
y produce vapor durante su utilización, lo cual
podría causar escaldaduras o quemaduras en
caso de uso inadecuado.
- No toque la suela. Coja la plancha por su
- No deje el cable colgando de la mesa
o tabla de planchado para evitar que el
- No proyecte el vapor sobre ropa puesta.
- No dirija el chorro de vapor hacia personas
• No permita que el cable entre en contacto con
bordes cortantes o con la suela de la plancha
cuando ésta se encuentre caliente.
• No apoye la plancha en posición horizontal
mientras la suela está caliente. Apóyela sobre
• Mientras está conectado, no toque el aparato
con las manos húmedas.
• Antes de enchufar el aparato a la red,
asegúrese de que el voltaje se corresponde
con el indicado en la placa de características.
• Este aparato debe conectarse a una toma con
conexión a tierra. Si utiliza una alargadera,
asegúrese de que dispone de una toma de
16 A bipolar con conexión a tierra.
• No coloque el aparato bajo el grifo para llenar
el depósito con agua.
• Desconecte el aparato de la red eléctrica tras
cada uso, o en caso de comprobar defectos
• No desenchufe el aparato de la toma tirando
• No introduzca la plancha en agua o en
cualquier otro líquido.
• No deje el aparato expuesto a la intemperie
(lluvia, sol, escarcha, etc.).
Información sobre eliminación
Nuestros productos se entregan en un embalaje
optimizado. Esto consiste básicamente en la
utilización de materiales no contaminantes que
debe entregarse al servicio local de retirada de
residuos como materias primas secundarias.
Solicite información a su ayuntamiento para la
retirada de electrodomésticos obsoletos.
Este aparato está marcado con el
símbolo de cumplimiento con la
Directiva Europea 2012/19/UE
relativa a la eliminación de aparatos
eléctricos y electrónicos usados
(Residuos de aparatos eléctricos y
La directiva proporciona el marco general
válido en todo el ámbito de la Unión Europea
para la retirada y la reutilización de los
residuos de los aparatos eléctricos y
11. Depósito de agua
12. Regulador de temperatura
14. Cable de conexión
15. Indicador luminoso de autoapagado
16. Suela de protección textil “TextileProtect” *
17. Líquido descalcicante *
18. Accesorio “StoreProtect” (protector para
almacenamiento) *62 B O S C H* Según modeloESpañol Ajuste la temperatura mediante el giro del
regulador de temperatura, alineándolo con el
indicador de temperatura seleccionada (9):
Temperatura Adecuado para:
La lámpara (13) se ilumina mientras la plancha
se está calentando y se apaga tan pronto se ha
alcanzado la temperatura seleccionada. Una vez
que la plancha está caliente, se puede planchar
también durante las fases de calentamiento de
3. Planchado con vapor
El regulador de vapor (3) se usa para ajustar
la cantidad de vapor producido durante el
Consejo: para obtener un mejor resultado
del planchado, se recomienda realizar las
últimas pasadas de la plancha en seco, sin
emisión de vapor, con el n de secar la
Utilícelo para eliminar arrugas severas o al
presionar sobre pliegues duros.
1. Colocar el regulador de temperatura (12) en la
2. Pulsar repetidas veces el botón de golpe de
(2) a intervalos de cinco segundos.
Antes de usar la plancha por vez
Retire todos los protectores o etiquetas de la
suela (7) de la plancha.
Durante el primer uso la plancha puede
desprender algunos humos y olores que cesaran
Manera de usar la plancha
1. Llenar de agua el depósito
Su plancha ha sido diseñada para usar agua de
• Añadir cualquier otro líquido (si no es
recomendado por Bosch), como perfume,
puede ocasionar daños en el aparato.
• No utilice agua de condensación de
secadoras, aires acondicionados o similares.
Cualquier daño causado por el uso de los
productos anteriormente citados, provocará
la anulación de la garantía.
E Colocar el regulador del vapor (3) en la
y extraer el enchufe de la
1. Abra la tapa (5) del depósito de agua.
2. Llene de agua el depósito. Nunca sobrepase
la marca de nivel de llenado máximo (8).
3. Cierre la tapa del depósito de agua.
Consejo: para que la función de la salida
del vapor funcione de forma óptima
durante más tiempo, mezcle agua de red
con agua destilada en proporción 1:1. Si el
agua de su zona es muy dura, mezcle
agua de red con agua destilada en
Puede ponerse en contacto con su
compañía local suministradora de agua
para conocer el grado de dureza de la
2. Regulación de la temperatura
El regulador (12) sirve para ajustar la
temperatura de la suela (7).63 B O S C H * Según modelo ESpañol 2. Calentamiento inicial: Al conectar la plancha,
esta función permanecerá inactiva durante
los 2 primeros minutos, permitiendo que la
plancha alcance la temperatura seleccionada.
3. El circuito de seguridad desconecta la plancha
automáticamente y el indicador luminoso
(15*) se enciende intermitentemente en los
A los 30 segundos sin movimiento con la
plancha apoyada sobre la suela o volcada
A los 8 minutos sin movimiento con la
plancha apoyada sobre su talón.
4. Para volver a conectar la plancha basta
10. Tras concluir cada ciclo
1. Desplazar repetidas veces el mando regulador
de vapor (3) de la posición
“max” y viceversa (autolimpieza).
2. Vaciar el depósito de agua: Mantener la
plancha con la punta hacia abajo y agitarla
3. ¡No colocarla nunca sobre la suela!
4. ¡No tensar excesivamente el cable de
conexión (14) al enrollarlo!
Consejos para el ahorro
La mayor cantidad de energía consumida por
una plancha se destina a la producción de
vapor. Para reducir el consumo, siga los
siguientes consejos:
1. Comience siempre por las prendas cuyos
tejidos requieren una menor temperatura de
planchado. Para ello, consulte la etiqueta de
2. Regule la salida de vapor de acuerdo con
la temperatura de planchado seleccionada,
siguiendo las instrucciones de este manual.
3. Procure planchar las prendas mientras
éstas están todavía húmedas, reduciendo la
salida de vapor de la plancha. El vapor será
generado principalmente por las prendas en
lugar de por la plancha.
Si utiliza secadora antes del planchado,
seleccione un programa adecuado para el
secado con posterior planchado.
5. Planchado vertical
Utilícelo para eliminar arrugas de prendas
colgadas de perchas, cortinas, etc.
1. Colocar el regulador de temperatura (12) en la
2. Colgar la prenda a planchar en una percha.
3. Mantener la plancha en posición vertical
delante de la prenda, a unos 10 cm de
distancia. Pulsar a intervalos de 5 segundos el
botón de golpe de vapor
6. Planchado sin vapor
Permite usar la plancha para planchado en
Colocar el regulador de vapor en la posición
. DripStop 7. Sistema antigoteo *
La plancha incorpora un sistema de seguridad
antigoteo que suprime automáticamente la
producción de vapor si se ha seleccionado una
temperatura demasiado baja. Cuando este
sistema actúa, es posible que se oiga un sonido
No use el spray sobre sedas. secure 9. Función autodesconexión
La función autodesconexión “secure” apaga
la plancha cuando la deja desatendida,
aumentándose así la seguridad y ahorrando
Si su plancha está provista de la función “secure”,
encontrará el texto “auto off” escrito en el asa.
1. Enchufe la plancha.64 B O S C H * Según modelo ESpañol 2
Coloque el regulador de temperatura (12) en
la posición “max” y conecte la plancha.
Una vez transcurrido el periodo de
calentamiento necesario la lámpara (13) se
apaga. Desenchufe la plancha (¡muy
Colocar el regulador de vapor (3) en la
Sujete la plancha sobre un fregadero. Apriete
el botón “clean” (10) y agite la plancha hasta
que aproximadamente un tercio de la
capacidad de agua de depósito se haya
evaporado. Saldrá vapor y agua hirviendo,
arrastrando partículas de cal y sedimentos si
Libere el botón “clean” y sacuda suavemente
el aparato durante unos segundos.
Repita tres veces los pasos 5 y 6 hasta que
el depósito de agua esté vacío.
Enchufe y caliente la plancha hasta evaporar
Apriete el botón “clean” unas cuantas veces
más para asegurar que el depósito de agua
está completamente vacío.
Desenchufe la plancha y deje enfriar la suela
(7). Limpie la suela con un paño de algodón
C Calc’nClean con líquido
Para una eliminación profunda de la cal, puede
usar el líquido descalcicante especialmente
desarrollado por Bosch. Debe hacerse cada 3
1. Llene el depósito (11) con un vaso lleno de
agua limpia del grifo, mezclado con una dosis
(25 ml) de líquido descalcicante (17 *).
2. A continuación siga el proceso anteriormente
descrito en el párrafo “Calc’nClean” (pasos 2 a 9).
El líquido descalcicante, puede adquirirlo en el
servicio postventa o comercios especializados.
Nombre del accesorio: TDZ1101
El cartucho “anti-calc” ha sido diseñado para
reducir la acumulación de cal que se produce
durante el planchado con vapor y, de este modo,
prolongar la vida útil de su plancha. Sin
embargo, tenga en cuenta que el cartucho
“anti-calc” no detendrá en su totalidad el proceso
natural de acumulación de cal.
4. Si las prendas están sucientemente
húmedas, coloque el regulador de salida de
vapor (3) en la posición de anulación de la
5. Durante las pausas de planchado, coloque la
plancha en posición vertical apoyada sobre
su talón. Dejarla en posición horizontal con
el regulador de vapor abierto conduce a
la producción innecesaria de vapor y a su
Limpieza y mantenimiento
¡Atención ! ¡Riesgo de quemaduras!
Desenchufe siempre la plancha de la
red antes de realizar cualquier trabajo
de limpieza o mantenimiento.
1. Si la plancha está ligeramente sucia, deje
enfriar la suela (7) de la plancha. Limpie el
cuerpo del aparato y la suela con un paño
húmedo, secándola a continuación.
2. En el caso de que restos de tejido sintético
queden adheridos a la suela debido a que se
ha seleccionado una temperatura excesiva,
frote la suela inmediatamente con un paño
de algodón grueso y húmedo doblado varias
3. Para mantener la suela suave, evite que entre
en contacto con objetos metálicos. No utilice
nunca estropajos ni productos químicos para
limpiar la suela. AntiCalc Sistema de descalcicación
Ver desplegable a self-clean
Cada vez que utilice el regulador de vapor (3), el
La función “Calc’nClean” ayuda a eliminar
partículas de cal de la cámara de vapor. Si el
agua de su zona es muy dura, utilice esta
función cada 2 semanas aproximadamente.
Desconecte la plancha de la red, coloque el
regulador de vapor (3) en la posición
llene el depósito de agua (11).65
ESpañol TextileProtect Suela de protección textil *
Ver desplegable La suela de protección textil (16 *) se utiliza
para el planchado con vapor a máxima
temperatura de prendas delicadas, evitando
que estas se dañen a elevadas temperaturas.
La suela de protección textil puede adquirirla en
el servicio postventa o en comercios
Nombre del accesorio: TDZ1550
StoreProtect StoreProtect *
El accesorio “StoreProtect” (21 *) permite
guardar la plancha de forma inmediata y
segura, incluso con la suela (7) caliente.
Este protector puede adquirirlo en el servicio
postventa o comercios especializados.
Nombre del accesorio: TDZ1750
Soluciones para pequeños problemas
Problema Causa probable Solución
1. El regulador de temperatura (12) está
en posición muy baja.
2. El sistema “secure*” se ha activado (la
lámpara “auto off” 15* parpadea). La
plancha se encuentra en estado de
1. Seleccione una temperatura más
1. La temperatura es demasiado alta. 1. Seleccione una temperatura más
baja mediante la maneta de
selección de temperatura (12) y
espere a que la plancha se enfríe.
1. La maneta de selección de
temperatura (12) está en una posición
2. El nivel de vapor seleccionado es alto
combinado con una temperatura baja.
3. Ha presionado el botón de supervapor
(2) repetidas veces, sin esperar 5
segundos entre cada pulsación.
1. Seleccione una temperatura más
alta (entre “••” y “max”), si el tejido
lo permite, y espere a que la
lámpara (13) se apague.
2. Seleccione un nivel de vapor más
3. Espere 5 segundos entre cada
pulsación del botón de supervapor.
No sale vapor. 1. Se ha seleccionado el nivel de vapor
2. Temperatura demasiado baja.
1. Seleccione un nivel de vapor más
2. Seleccione una temperatura más
alta, si el tejido lo permite.
1. Engrase de algunas piezas internas. 1. Esto es normal y cesará en pocos
1. Pulse unas cuantas veces el botón
1. Restos de cal procedentes de la
cámara de vaporización.
1. Lleve a cabo un ciclo de limpieza
(ver apartado “Calc’nClean”).
Si lo anterior no soluciona el problema, póngase en contacto con un Servicio de Asistencia Técnica
respectiva placa de características.
etiquetado de acordo com a
Directiva europeia 2012/19/UE
relativa aos aparelhos eléctricos e
electrónicos utilizados (Resíduos
de Equipamentos Eléctricos e
Electrónicos - REEE).
A directiva determina o quadro para o
3. Regulador de vapor
9. Indicador de temperatura
(2) a intervalos mínimos de 5 segundos.
mínimos de 5 segundos.
para limpar a válvula.
partículas incrustadas da câmara de vapor.
2. Regulador de vapor (3) denido
intervalos de 5 segundos.
Nume accesoriu: TDZ1101
Nume accesoriu: TDZ1550
Nume accesoriu: TDZ1750
