BEDIENUNGSANLEITUNG TDA5028010 BOSCH

ةيبرعلاDE • Gebrauchsanleitung

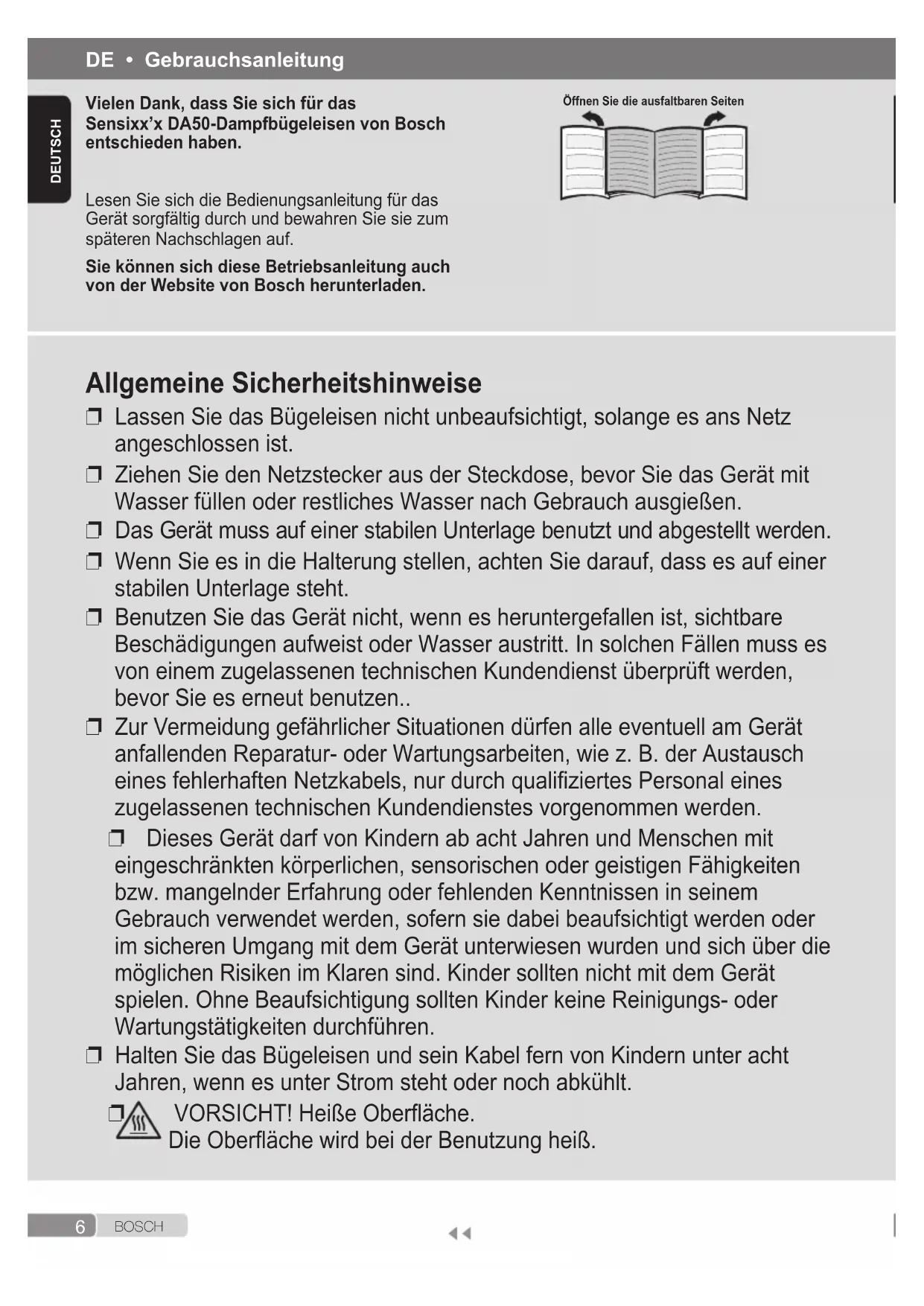

B O S C H DEUTSCH Allgemeine Sicherheitshinweise ❐ Lassen Sie das Bügeleisen nicht unbeaufsichtigt, solange es ans Netz angeschlossen ist. ❐ Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät mit Wasser füllen oder restliches Wasser nach Gebrauch ausgießen. ❐ Das Gerät muss auf einer stabilen Unterlage benutzt und abgestellt werden. ❐ Wenn Sie es in die Halterung stellen, achten Sie darauf, dass es auf einer stabilen Unterlage steht. ❐ Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, sichtbare Beschädigungen aufweist oder Wasser austritt. In solchen Fällen muss es von einem zugelassenen technischen Kundendienst überprüft werden, bevor Sie es erneut benutzen.. ❐ Zur Vermeidung gefährlicher Situationen dürfen alle eventuell am Gerät anfallenden Reparatur- oder Wartungsarbeiten, wie z. B. der Austausch eines fehlerhaften Netzkabels, nur durch qualiziertes Personal eines zugelassenen technischen Kundendienstes vorgenommen werden. ❐ Dieses Gerät darf von Kindern ab acht Jahren und Menschen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mangelnder Erfahrung oder fehlenden Kenntnissen in seinem Gebrauch verwendet werden, sofern sie dabei beaufsichtigt werden oder im sicheren Umgang mit dem Gerät unterwiesen wurden und sich über die möglichen Risiken im Klaren sind. Kinder sollten nicht mit dem Gerät spielen. Ohne Beaufsichtigung sollten Kinder keine Reinigungs- oder Wartungstätigkeiten durchführen. ❐ Halten Sie das Bügeleisen und sein Kabel fern von Kindern unter acht Jahren, wenn es unter Strom steht oder noch abkühlt.

VORSICHT! Heiße Oberäche. Die Oberäche wird bei der Benutzung heiß. Vielen Dank, dass Sie sich für das Sensixx’x DA50-Dampfbügeleisen von Bosch entschieden haben. Lesen Sie sich die Bedienungsanleitung für das Gerät sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Sie können sich diese Betriebsanleitung auch von der Website von Bosch herunterladen. Öffnen Sie die ausfaltbaren Seiten7 B O S C H DEUTSCH

• Dieses Gerät muss an eine geerdete Steckdose angeschlossen werden. Falls die Benutzung eines Verlängerungskabels unbedingt nötig ist, ausschließlich Kabel für 16 A oder mehr und mit Schuko-Stecker verwenden.

• Das Gerät darf zum Befüllen des Wassertanks niemals direkt unter den Wasserhahn gehalten werden.

• Nach jedem Gebrauch bzw. bei vermutetem Defekt den Netzstecker ziehen.

• Stecker nicht am Kabel aus der Steckdose ziehen.

• Bügeleisen nie in Wasser oder andere Flüssigkeiten tauchen.

• Gerät keinen Witterungseinüssen (Regen, Sonne, Bodenfrost...) aussetzen. Hinweis zur Entsorgung Unsere Waren werden in einer optimierten Verpackung geliefert. Diese besteht grundsätzlich aus umweltverträglichen Materialien, die als Sekundärrohstoff beim örtlichen Entsorgungsbetrieb abgegeben werden sollten. Ihre Stadt- oder Gemeindeverwaltung wird Ihnen gerne nähere Auskünfte über die Möglichkeiten zur Entsorgung von Altgeräten erteilen. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung von Altgeräten in der EU vor. Beschreibung

4. Wassereinfüllöffnung

5. Deckel der Einfüllöffnung

8. Markierung für maximalen Füllstand

10. „clean“-Taste (Reinigung)

15. „auto off“-Anzeigelampe * (automatische

16. „TextileProtect“-Textilschutzsohle

17. Entkalkerlösung *

18. „StoreProtect“-Zubehör *

(Aufbewahrungsschutz) Wichtige Hinweise

• Dieses Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt und darf nicht für gewerbliche Zwecke verwendet werden.

• Dieses Gerät darf nur zu den bestimmungsgemäßen Zwecken verwendet werden, d. h. als Bügeleisen. Jede andere Verwendung ist unsachgemäß und demzufolge gefährlich.

• Der Hersteller übernimmt keine Haftung für Schäden, die auf falsche oder unsachgemäße Benutzung zurückzuführen sind.

• Dieses Gerät erreicht beim Gebrauch hohe Temperaturen und erzeugt Dampf. Dies könnte bei unsachgemäßem Gebrauch zu Verbrühungen oder Verbrennungen führen. - Bügelsohle nicht berühren! Halten Sie das Bügeleisen an seinem Griff. - Lassen Sie das Netzkabel nicht über den Tisch oder das Bügelbrett hängen, damit das Gerät nicht herunterfällt. - Bügeln Sie keine Kleidung, die gerade getragen wird! - Dampf niemals auf Menschen oder Tiere sprühen oder richten!

• Netzkabel nicht mit scharfen Kanten oder der Bügelsohle in Berührung bringen, wenn diese heiß ist.

• Bügeleisen niemals waagrecht abstellen, wenn die Bügelsohle heiß ist. Stellen Sie es auf seinem Standfuß ab.

• Gerät nicht mit nassen oder feuchten Händen anfassen, wenn es in Betrieb ist.

• Dieses Gerät muss entsprechend den Angaben auf seinem Typenschild angeschlossen und verwendet werden.8 B O S C HDEUTSCH* Modellabhängig Stellen Sie den Temperaturregler auf die entsprechende Stufe, die Sie auf dem Temperaturindex (9) des Bügeleisens nden. Temperatureinstellung Geeignet für: ● Synthetik ●● Seide - Wolle ●●● Baumwolle max Leinen Das Kontrolllämpchen (13) blinkt, während sich das Gerät aufheizt, und erlischt, sobald die eingestellte Temperatur erreicht ist. Wenn die Temperatur des heißen Bügeleisens sinkt, können Sie einfach weiterbügeln, während sich das Gerät wieder bis auf die eingestellte Temperatur aufheizt.

Siehe ausfaltbare Seiten Der Dampfregler (3) wird zur Einstellung der beim Bügeln erzeugten Dampfmenge verwendet. Temperaturregler (12) Empfohlene Stellung des Dampfreglers (3) *

Tipp: Führen Sie die letzten Striche mit dem Bügeleisen für ein besseres Bügelergebnis ohne Dampf aus, um das Kleidungsstück zu trocknen. shot

Siehe ausfaltbare Seiten Hiermit können Sie hartnäckige Knitterfalten beseitigen oder eine scharfe Bügelfalte oder Plisseefalte einbügeln.

1. Stellen Sie den Temperaturregler (12) auf „max“.

2. Drücken Sie die Dampfstoßtaste

(2) mehrmals in Abständen von mindestens fünf Sekunden. Vor dem ersten Gebrauch Ihres Bügeleisens Entfernen Sie alle Aufkleber oder Schutzfolien von der Bügelsohle (7). Bei seiner erstmaligen Verwendung kann eine gewisse Rauch- und Geruchsbelastung auftreten, die nach ein paar Minuten verschwindet. Gebrauch Ihres Gerätes

1. Befüllen des Wassertanks

Siehe ausfaltbare Seiten Das Gerät ist für den Gebrauch mit normalem Leitungswasser ausgelegt.

• Die Zugabe anderer Flüssigkeiten wie Parfüm (sofern sie nicht von Bosch empfohlen werden) beschädigt das Gerät.

• Kein Kondenswasser aus Wäschetrocknern, Klimaanlagen o. ä. verwenden. Jegliche Beschädigung, die auf die Verwendung der oben erwähnten Produkte zurückgeht, führt zum Gewährleistungsverlust.

Dampfregler (3) auf die Position stellen und Netzstecker des Bügeleisens ziehen!

1. Deckel der Einfüllöffnung (5) öffnen.

2. Wassertank (11) befüllen. Niemals über die

Markierung für den maximalen Füllstand (8) befüllen.

3. Deckel der Einfüllöffnung schließen.

Tipp: Zur Verlängerung der optimalen Dampffunktion können Sie Leitungswasser mit destilliertem Wasser im Verhältnis 1:1 mischen. Falls das Leitungswasser in Ihrer Gegend sehr hart ist, mischen Sie Leitungswasser mit destilliertem Wasser im Verhältnis 1:2. Die Wasserhärte erfahren Sie bei Ihrem regionalen Wasserversorger.

2. Temperatureinstellung

Siehe ausfaltbare Seiten Der Temperaturregler (12) regelt die Temperatur der Bügelsohle (7).9

1. Stecken Sie den Netzstecker des Bügeleisens

2. Anfänglicher Aufheizvorgang: Diese Funktion

bleibt während der ersten zwei Minuten deaktiviert, damit das Gerät die eingestellte Temperatur erreichen kann.

3. In folgenden Fällen schaltet der

Sicherheitskreis das Gerät automatisch aus und die Anzeigelampe (15*) blinkt:

Wenn das Bügeleisen 30 Sekunden lang nicht bewegt wird, während es auf der Sohle oder Seite steht.

Wenn das Bügeleisen acht Minuten lang nicht bewegt wird, während es in aufrechter Position steht.

4. Bewegen Sie das Bügeleisen leicht, um es

wieder in Betrieb zu nehmen.

Siehe ausfaltbare Seiten

1. Stellen Sie den Dampfregler (3) mehrmals von

auf „max“ und wieder zurück (Selbstreinigung).

2. Entleeren Sie den Tank. Halten Sie das

Bügeleisen mit der Spitze nach unten und schütteln Sie leicht.

3. Stellen Sie es zur Aufbewahrung senkrecht

und nicht auf die Bügelsohle.

4. Das Netzkabel (14) nicht zu eng wickeln!

Tipps zum energiesparen Die Dampferzeugung verbraucht den meisten Strom. Befolgen Sie nachstehende Tipps, um den Energieverbrauch auf ein Minimum zu reduzieren: 1 Beginnen Sie mit den Stoffen, die mit der niedrigsten Temperatur gebügelt werden. Überprüfen Sie die empfohlene Bügeltemperatur auf dem Etikett am Kleidungsstück. 2 Stellen Sie den Dampf entsprechend der gewählten Bügeltemperatur ein und befolgen Sie dabei die Anweisungen in dieser Anleitung. Verwenden Sie Dampf nur, wenn es notwendig ist. Benutzen Sie stattdessen, wenn möglich, die Sprühfunktion.

3. Versuchen Sie, die Stoffe zu bügeln, solange

sie noch feucht sind und reduzieren Sie die Dampfeinstellung. Der Dampf wird dann mehr durch den Stoff als durch das Bügeleisen erzeugt. Wenn Sie Ihre Kleidung vor dem Bügeln im Wäschetrockner trocknen, stellen

Siehe ausfaltbare Seiten Hiermit können Sie Falten aus hängenden Kleidungsstücken, Vorhängen usw. entfernen.

1. Stellen Sie den Temperaturregler (12) auf „max“.

2. Hängen Sie das Kleidungsstück auf einen

3. Halten Sie das Bügeleisen in senkrechter

Position in 10 cm Abstand auf das Kleidungsstück und drücken Sie mehrmals mit Pausen von mindestens fünf Sekunden die Dampfstoßtaste (2).

6. Bügeln ohne Dampf

Siehe ausfaltbare Seiten Damit kann das Bügeleisen auch zum Trockenbügeln verwendet werden. Dampfregler (3) auf die Position stellen. DripStop

7. Antitropfsystem *

Siehe ausfaltbare Seiten Wenn die Temperatur zu niedrig eingestellt ist, wird der Dampf automatisch abgeschaltet, damit kein Wasser austropfen kann. Dabei kann ein hörbares Klicken zu vernehmen sein.

Siehe ausfaltbare Seiten Hiermit können Sie hartnäckige Knitterfalten beseitigen. Beim Bügeln von Seide sollte die Sprühfunktion nicht verwendet werden. secure

9. „secure“-Abschaltautomatik *

Siehe ausfaltbare Seiten Die „secure“-Abschaltautomatik schaltet das Bügeleisen ab, wenn es unbeaufsichtigt gelassen wird, erhöht so die Sicherheit und spart Energie. Falls Ihr Bügeleisen mit der “secure”-Funktion ausgestattet ist, nden Sie auf dem Griff den Text „auto off”.10

Stellen Sie den Temperaturregler (12) auf die „max“-Position und stecken Sie den Netzstecker des Bügeleisens ein.

Nach der notwendigen Aufwärmzeit erlischt das Kontrolllämpchen (13). Anschließend wieder den Netzstecker ziehen (sehr wichtig!).

Dampfregler auf die „max“-Position stellen.

Bügeleisen über ein Waschbecken halten. Die „clean“-Taste (10) drücken und das Bügeleisen schwenken, bis ca. ein Drittel des Wassers im Tank verdampft ist. Kochendes Wasser und Wasserdampf entweichen mit eventuell vorhandenem Kalkstein und Ablagerungen.

Die „clean“-Taste loslassen und das Bügeleisen einige Minuten lang schwenken.

Schritte 5 und 6 wiederholen, bis der Tank leer ist.

Anschließend das Bügeleisen wieder anschließen, bis das restliche Wasser verdampft ist. Drücken Sie noch mehrmals hintereinander den „clean“-Knopf, um das Ventil zu reinigen.

Netzstecker ziehen und die Bügelsohle (7) abkühlen lassen. Bügelsohle nur mit einem feuchten Tuch abwischen. C „Calc’nClean“ mit Entkalkerüssigkeit * Für eine gründliche Entkalkung wird die speziell von Bosch entwickelt Entkalkerüssigkeit empfohlen. Dieser Vorgang sollte alle drei Monate durchgeführt werden.

1. Wassertank (11) mit einer Mischung aus

Leitungswasser und einer Maßeinheit (25 ml) Entkalkerlösung (17 *) füllen.

2. Anschließend den weiter oben im Abschnitt

„Calc’nClean“ beschriebenen Vorgang befolgen (Schritte 2 bis 9). Die Entkalkerüssigkeit ist bei unserem Kundendienst oder im Fachhandel erhältlich. Name des Zubehörteils: TDZ1101 D anti-calc* Die „anti-calc“-Patrone dient dazu, Kalkablagerungen während des Dampfbügelns zu reduzieren und damit die Lebensdauer Ihres Bügeleisens zu verlängern. Die „anti-calc“- Patrone (Antikalk) kann jedoch den natürlichen Prozess der Kalkablagerung nicht vollständig verhindern. Sie das „Bügeltrocken„-Programm des Trockners ein.

4. Wenn die Stoffe feucht genug sind, stellen Sie

den Dampfregler (3) ganz ab.

5. Stellen Sie das Bügeleisen in Pausen in

senkrechter Position ab. Waagrechtes Abstellen bei eingeschaltetem Dampfregler führt zu Dampfverschwendung. Reinigung und Pege

Siehe ausfaltbare Seiten

Achtung! Verbrennungsgefahr! Ziehen Sie immer den Stecker des Gerätes aus der Steckdose, bevor Sie es reinigen oder warten.

1. Wenn das Bügeleisen nur leicht verschmutzt

ist, ziehen Sie den Stecker und lassen Sie die Bügelsohle (7) abkühlen. Wischen Sie das Gehäuse und die Bügelsohle nur mit einem feuchten Tuch ab.

2. Wenn Synthetikstoff aufgrund einer zu hohen

Temperatur der Bügelsohle schmilzt, schalten Sie den Dampf ab und reiben Sie die Reste sofort mit einem dick zusammengefalteten, feuchten Baumwolltuch ab.

3. Damit die Bügelsohle glatt bleibt, sollten Sie

den Kontakt mit scharfen Metallgegenständen vermeiden. Verwenden Sie zur Reinigung der Bügelsohle niemals einen Topfreiniger oder Chemikalien. AntiCalc Mehrfaches Entkalkungssystem

Siehe ausfaltbare Seiten a self-clean Jedesmal, wenn Sie den Dampfregler (3) verwenden, reinigt das „self-clean“- Selbstreinigungssystem den Mechanismus von Kalkablagerungen. B Calc’nClean Die „Calc’nClean”-Funktion trägt dazu bei, Kalkpartikel aus der Dampfkammer zu entfernen. Wenn das Wasser in Ihrem Gebiet sehr hart ist, nutzen Sie diese Funktion etwa alle 2 Wochen.

Ziehen Sie den Netzstecker des Bügeleisens, stellen Sie den Dampfregler (3) auf die Position und füllen Sie den Wassertank (11) mit Wasser.11 B O S C H DEUTSCH

• Modellabhängig TextileProtect „TextileProtect“- Textilschutzsohle *

Siehe ausfaltbare Seiten Der Textilschutz (16 *) dient dazu, empndliche Kleidungsstücke bei maximaler Temperatur mit Dampffunktion bügeln zu können, ohne dass sie beschädigt werden. Die Textilschutzsohle ist bei unserem Kundendienst oder im Fachhandel erhältlich: Name des Zubehörteils: TDZ1550 StoreProtect „StoreProtect“ * Das „StoreProtect“-Zubehör (18 *) ermöglicht eine sofortige, sichere Aufbewahrung des Bügeleisens, selbst mit heißer Bügelsohle (7). Dieses Zubehör ist bei unserem Kundendienst oder im Fachhandel erhältlich. Name des Zubehörteils: TDZ1750 Störungsbeseitigung Problem Mögliche Ursache Lösung Das Bügeleisen wird nicht heiß.

1. Der Temperaturregler (12) ist auf

die niedrigste Stufe eingestellt.

2. Das „secure“*-System wurde

aktiviert (die „auto off“ -Anzeigelampe 15* blinkt). Das Bügeleisen bendet sich im Stand-by-Modus.

Betrieb zu nehmen, bewegen Sie es leicht. Die Kleidung haftet an der Bügelsohle

1. Die Temperatur ist zu hoch. 1. Stellen Sie den Temperaturregler

(12) herunter und warten Sie, bis das Bügeleisen abgekühlt ist. Aus der Bügelsohle (7) tropft Wasser zusammen mit Dampf.

1. Die Einstellung des

Temperaturreglers (12) ist zu niedrig.

2. Der Dampfregler (3) ist im

Verhältnis zur niedrigen Temperatur zu hoch eingestellt.

3. Sie haben die Dampfstoßtaste (2)

mehrmals gedrückt, ohne zwischendurch jeweils fünf Sekunden zu warten.

1. Stellen Sie den Temperaturregler

höher (zwischen „••“ und „max“) und warten Sie, bis das Kontrolllämpchen (13) erlischt.

2. Stellen Sie den Dampfregler (3) auf

eine geringere Stufe ein.

3. Warten Sie jeweils fünf Sekunden,

bevor Sie die Dampfstoßtaste erneut drücken. Es kommt kein Dampf. 1. Der Dampfregler (3) ist auf die Position gestellt.

2. Die Temperatur ist zu niedrig. Das

Antitropfsystem ist aktiviert.

1. Stellen Sie den Dampfregler auf

eine höhere Position.

2. Stellen Sie eine höhere Temperatur

ein, wenn der Stoff dies verträgt. Beim erstmaligen Anschluss des Bügeleisens tritt Rauch aus.

1. Dies kann durch die Schmierung

einiger innerer Teile verursacht werden.

1. Das ist normal und hört nach ein

paar Minuten auf. Übermäßiges Tropfen oder Dampfen.

1. Das „Calc’nClean“-System wurde

nicht richtig geschlossen.

1. Betätigen Sie mehrmals den

„clean“-Knopf (10). Durch die Löcher in der Bügelsohle (7) treten Ablagerungen aus.

1. Kalkrückstände kommen aus der

1. Führen Sie einen Reinigungszyklus
