TUE-T200DVB - Receptor de TV digital móvil ALPINE - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Receptor de TV digital móvil
Norma de TV	DVB-T
Alimentación	Adaptador de corriente o batería recargable
Pantalla	Pantalla LCD a color integrada
Resolución de pantalla	No especificado
Recepción	Terrestre digital
Formatos compatibles	MPEG-2, MPEG-4
Salida de audio	Altavoz integrado y toma para auriculares
Conectividad	Puerto USB, entrada de antena
Dimensiones	No especificado
Peso	No especificado
Idiomas del manual	Multilingüe (EN, DE, FR, ES, IT, SE, RU)
Funciones adicionales	Guía electrónica de programas (EPG), grabación posible
Uso	Portátil, uso móvil
Garantía	No especificado

Preguntas frecuentes - TUE-T200DVB ALPINE

¿Cómo reiniciar mi ALPINE TUE-T200DVB?

Para reiniciar su ALPINE TUE-T200DVB, presione simultáneamente los botones 'Power' y 'Reset' durante aproximadamente 5 segundos hasta que la pantalla se apague y se vuelva a encender.

¿Por qué mi ALPINE TUE-T200DVB no capta los canales?

Asegúrese de que la antena esté correctamente conectada y orientada. También verifique los ajustes de búsqueda de canales en el menú de configuración.

¿Cómo actualizar el firmware del ALPINE TUE-T200DVB?

Descargue la última versión del firmware desde el sitio oficial de ALPINE, cópielo en una memoria USB y luego insértelo en el dispositivo. Siga las instrucciones en pantalla para proceder con la actualización.

Mi pantalla permanece negra, ¿qué hacer?

Verifique que el dispositivo esté alimentado y que todos los cables estén correctamente conectados. Si el problema persiste, intente reiniciar el dispositivo como se indica en la primera pregunta.

¿Cómo conectar mi ALPINE TUE-T200DVB a mi smartphone?

Active el Bluetooth en su smartphone y busque los dispositivos disponibles. Seleccione 'ALPINE TUE-T200DVB' en la lista para establecer la conexión.

El audio es de mala calidad, ¿qué hacer?

Verifique los ajustes de sonido en el menú del dispositivo. Asegúrese de que los altavoces estén correctamente instalados y que los cables no estén dañados.

¿Cómo cambiar el idioma del menú?

Acceda a la configuración y luego seleccione 'Idioma'. Elija el idioma deseado de la lista para actualizar la interfaz.

¿Qué hacer si el dispositivo no se enciende?

Verifique la conexión de alimentación y asegúrese de que el fusible no esté quemado. Intente conectar el dispositivo a otra fuente de alimentación.

MANUAL DE USUARIO TUE-T200DVB ALPINE

Léalo antes de utiliser este equipo.

• INSTRUZIONI PER L'USO

Instrucciones de funciona

ADVERTENCIA

ADVERTENCIA 4

ATENCLON 4

PRECAUICONES 5

SEGURIDAD 5

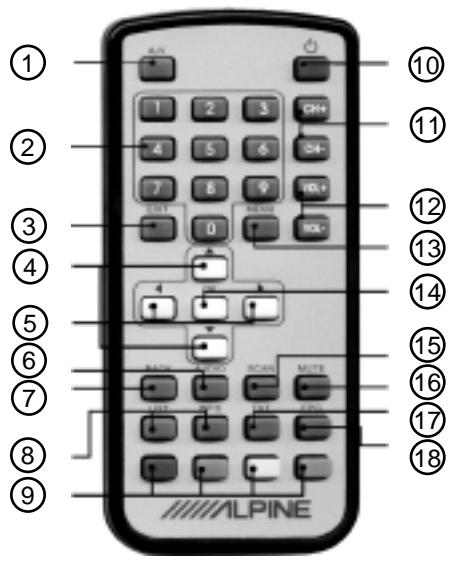

Controles del mando a distancia. 6

Configuración STB 10, 11, 12

Preferencia de usuario 13

Fuerza de senal 13

Acerca del receptor 13

Teclas de acceso directo 14, 15, 16

Modulo CI 17

Información

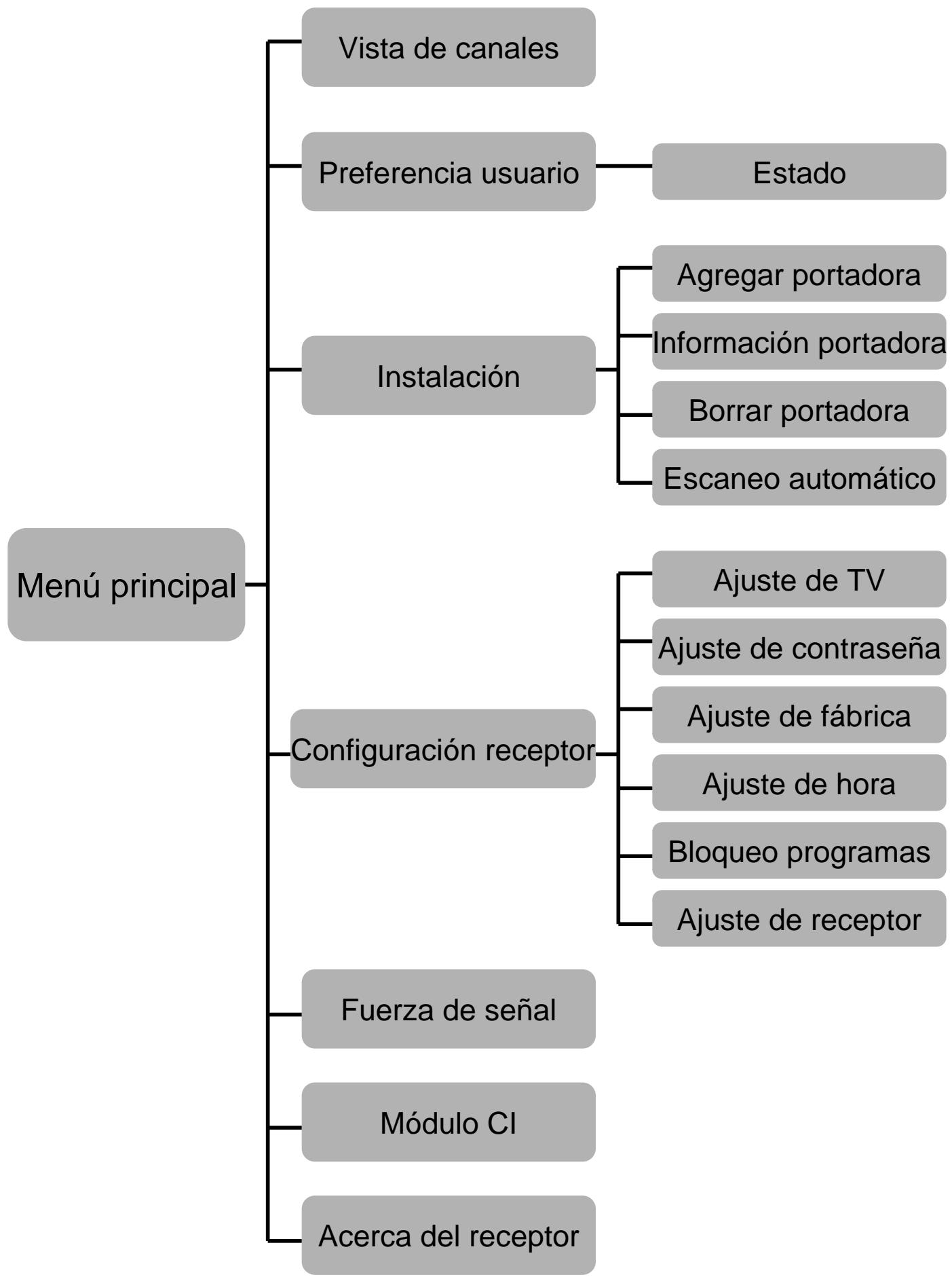

Estructura de OSD 18

Instalación y conexiones

ADVERTENCIA 19

ATENCLON 19

PRECAUCLONES 20

Instalacion 20

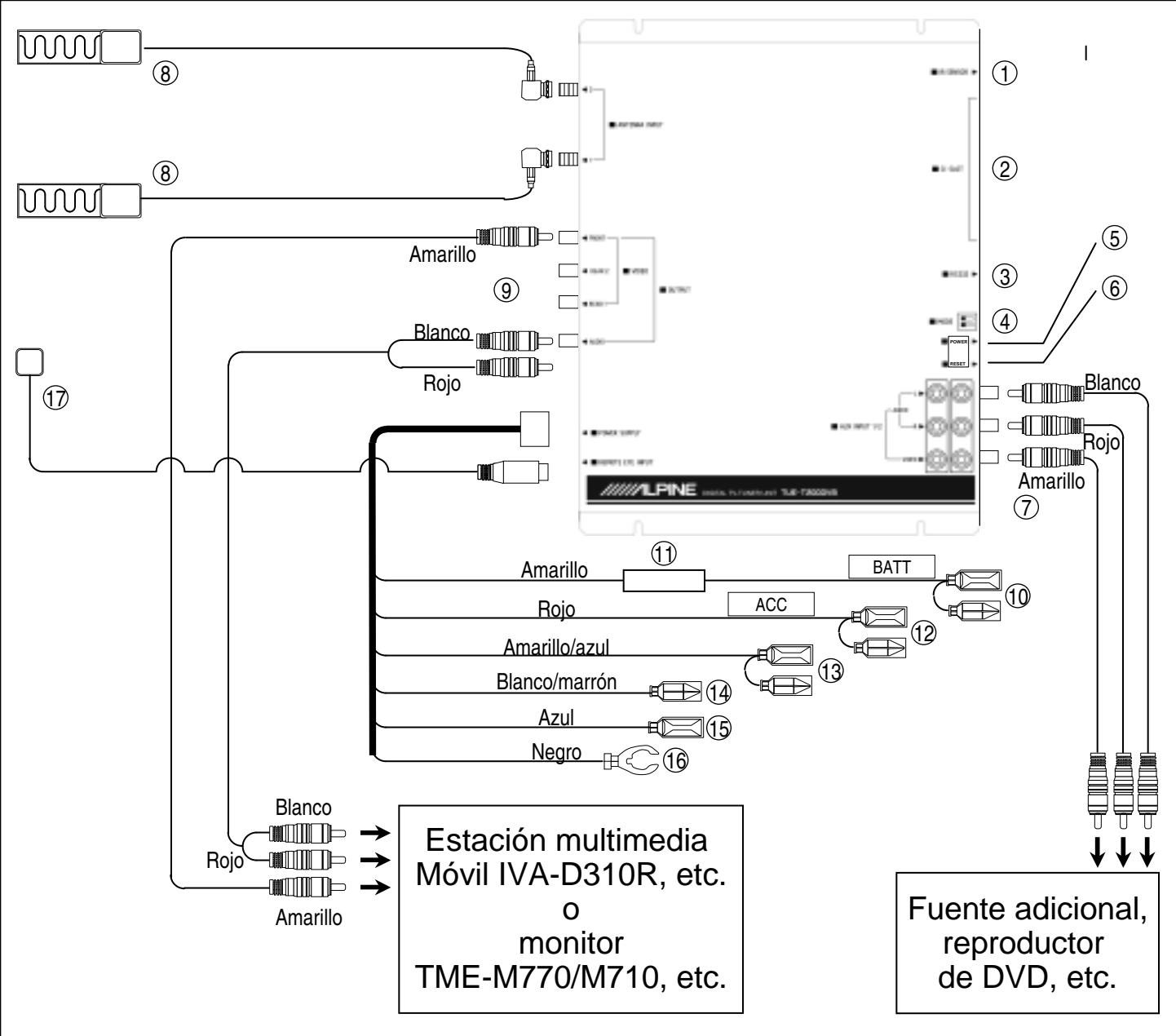

Conexiones y cableado del sistema 21

Especillas 22

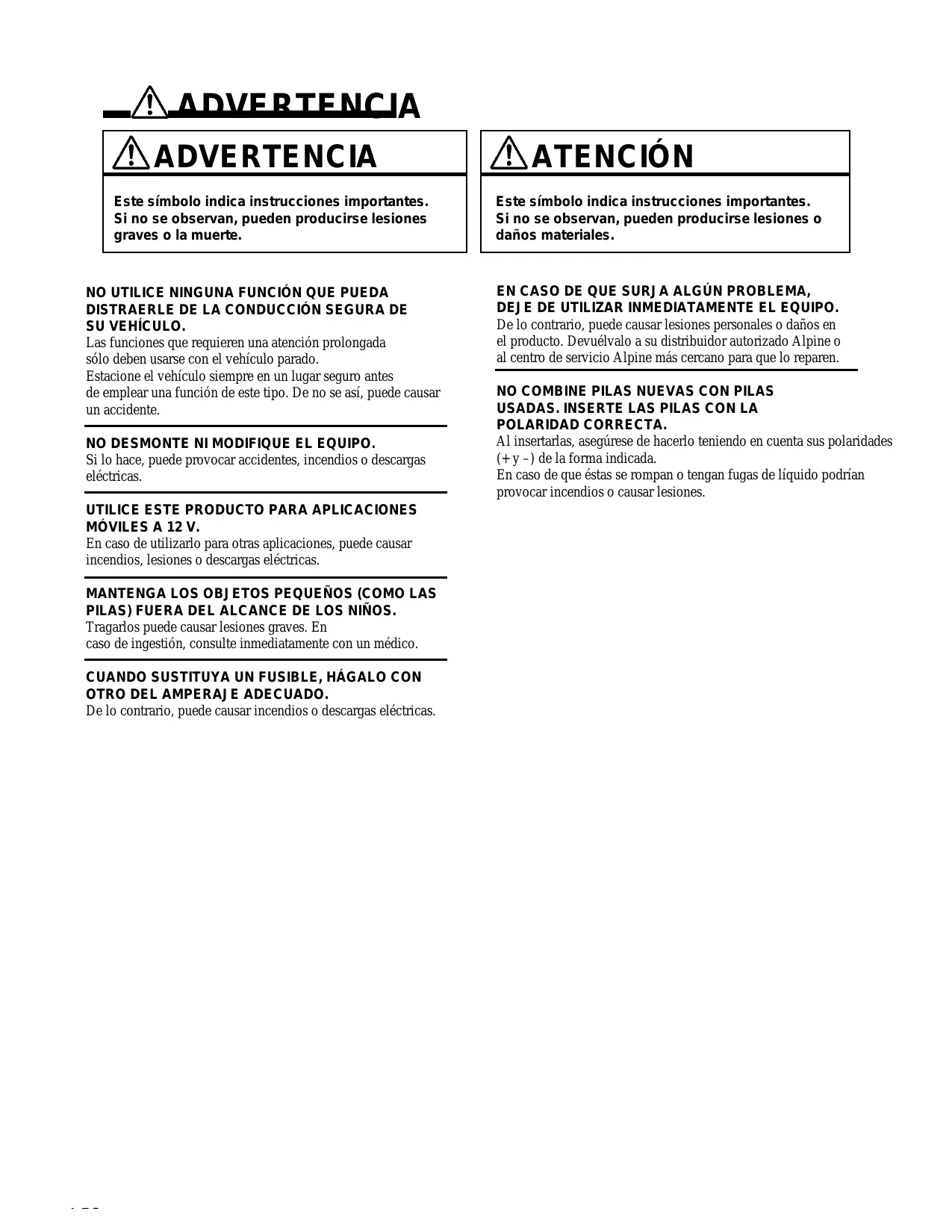

ADVERTENCIA

Este*simbolo indica instrucciones importantes. Si no se observan, poderen producirse lesiones graves o la muerte.

ATENCLON

Este símbolo indica instrucciones importantes. Si no se observan,;puede producirse lesiones o daños materiales.

NO UTILICE NINGUNA FUNCION QUE PUEDA DISTRAERLE DE LA CONDUCCION SEGURA DE SU VEHICULO.

Las unidades que requieren una atencion prolongada

sólo deben usarse con el vehístico parado.

Estacione el vehiculo siempre en un lugar seguro antes deemployar unafuncionde este tipo.De no se asi,puede causar un accidente.

NO DESMONTE NI MODIFIQUE EL EQUIPO.

Si lo hace, puede provocar accidentes, incendios o descargas electricas.

UTILICE ESTE PRODUCTO PARA APLICACIONES MOVILES A 12 V.

En caso de utiliser para otheras aplicaciones,uede causar incendios,lesiones o descargas electricas.

MANTENGALOS OBJECTOS PEQUENOS (COMOLAS PILAS) FUERA DEL ALCANCE DE LOS NINOS.

Tragarlos puede causar lesiones graves. En caso de ingestion, consulte inmediamente con un medico.

CUANDO SUSTITUYA UN FUSIBLE, HÁGALO CON OTRO DEL AMPERAJE ADECUADO.

De lo contrario,uede causar incendios o descargas electricas.

EN CASO DE QUE SURJA ALGUN PROBLEMA, DEJE DE UTILizar INMEDIATAMENTE EL EQUIPO.

De lo contrario, pueda causar lesiones personales o daños en el producto. Devuelvalo a su distribuidor autorizzato Alpine o al centro de servicios Alpine más cercano para que lo reparen.

NO COMBINE PILAS NUEVAS CON PILAS USADAS. INSERTRE LAS PILAS CON LA POLARIDAD CORRECTA.

Al insertarlas, asegúrese de hacerlo teniendo en cuenta sus polaridades (+ y-) de la forma indicada.

En caso de que estas ser rompan o tengan fugas de liquido podrnan provocar incendios o causar lesiones.

PRECAUCIONES

Temperatura

Asegürese de que la temperatura en el interior del vehiculo sea de Entre +45^ (+113^) y 0^ (+32^) antes de encender la unidad.

Sustitución de fusibles

Cuando sustituya fusibles, los fusibles nuevos deben ser del mesmo amperaje que el indicado en los portafusibles. Si un fusible se funde más de una vez, compruebe detenidamente todas las conexiones electricas para ver si hay alcún cortocircuito. Asimismo, haga comprar el regulator de tensión del vehístico.

Mantenimiento

Si tiene algo problema, no intente reparar launidad por si mesmo. Devuélvala a su distribuidor Alpine o al centro de servicios专业技术e de Alpine más cercano para que se la reparen.

Ubicación de instalación

Asegürese de no instalar TUE-T200DVB en un lugar expuesto a:

• Luz solar directa o calor
• Humedad alta
• Polvo excessivo
  Vibraciones excessivas

SEGURIDAD

Salida de video (frontal)

Para garantizar la seguridad del vehiculo, la pantalla del bajo del conductor depearce conectada al conductor frontal de salida de video.

Esto permite asegurar que el conductor no pueda ver la TV cuando el vehiculo está en movimiento, si el cable azul del freno de mano está connectado correctamente. El conductor pourrait ver la TV una vez que tire del freno de mano. Las pantallas de los asientos traseros, connectadas a los conectores de salute de video posteriores, no está susujetas a esta restricción.

(1) Botón A/V

Pulse este botón para que la fuente cambie tal como se indica a continuación:

(2) Botones con nombres

Se pueda acceder directamente a los servicios predefinidos y las páginas de teletexto mediante los botones con número.

(3) Botón Exit

Pulse este boton para pagar de un menu.

(4) Botones ▲▼

Pulse los botones de arriba/abajo para desplazarse por el menu OSD o para cargar la頁a de teletexto;) ;; o la anterior.

⑤ Botones

Pulse los botones izquierda/derecha para desplazarse por el menu OSD o para omitir las 100 páginas de teletextoS iguidentes o anteriores.

(6) Botón Audio

Pulse este botón para acceder al menu de configuración de audio.

(7) Botón Back

Pulse este botón para registrar al servicios selecciónado anteriorsmente.

8 Botones de acceso directo

Pulse el botón LIST para ver una lista con todos los servicios disponibles.

Pulse el botón INFO para ver información detallada de recepción del serviceo selectionado.

9 Botones del menu de teletexto

Pulse"These botones para desplazarse por el menu Contextual del teletexto.

En modo de TV, el botón amarillo/azul permite selección ar el servicios favoritoCEE. el anterior.

10 Botón de encendido

Pulse el botón para encender o apagar el sintonizador DVB-T.

Pulse"These botones para selectionar el service seguido o anterior predefinido.

Botones VOL+/VOL-

Pulse"These botones paraaabstar el nivel de salute del volumen.

13 Botón Menu

Pulse este botón para acceder al menu principal.

(4) Botón OK

Pulse este botón para selectionar un elemento de menu resultado o para confirmar la entrada de un número.

15 Botón Scan

Pulse este botón para,iniciar el procedimiento de escaneo automatico.

16 Botón Mute

Pulse este botón para conectar o desconectar la salute

17 BoeundPXT

Pulse este botón para acceder al menu de teletexto.

18 Botón EPG

Pulse este botón para acceder al menu de la guía de programación electrónica.

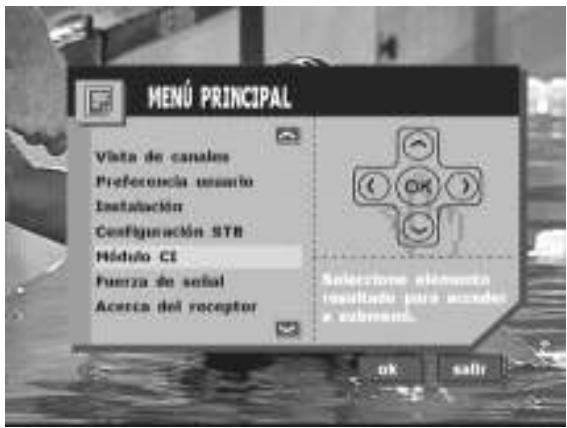

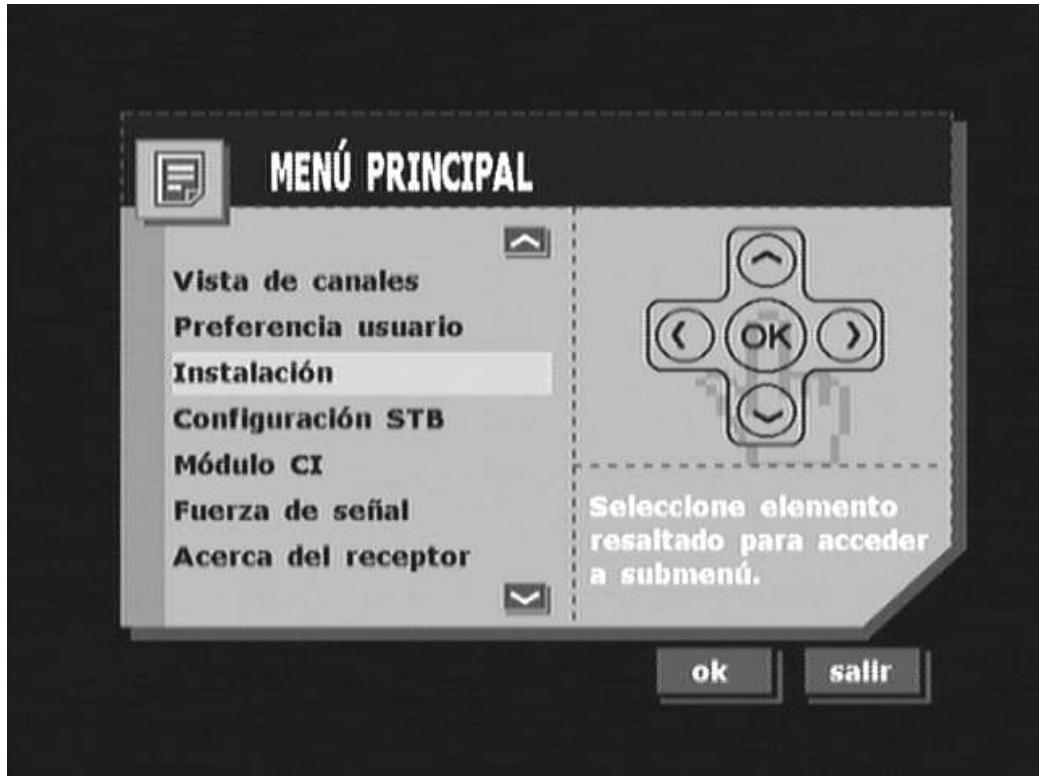

Ajustes del menu principal

• Pulse la tecla MENU del mando a distancia para ver el menu principal en pantalla.
• Pulse EXIT para salir.

Acceso a submenús

• Selección el elemento resultado y pulse OK para acceder al submenu. El submenu se做不到 en pantalla.
• Pulse EXIT para regresar al menu principal.

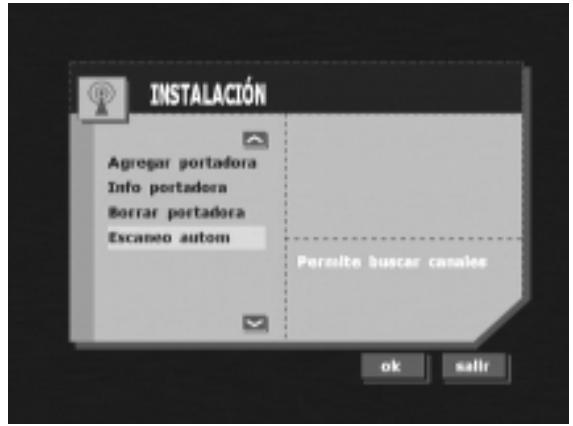

• El menu de instalación permite/agregar, borrar o escanear automatistically las portadoras terrestres.

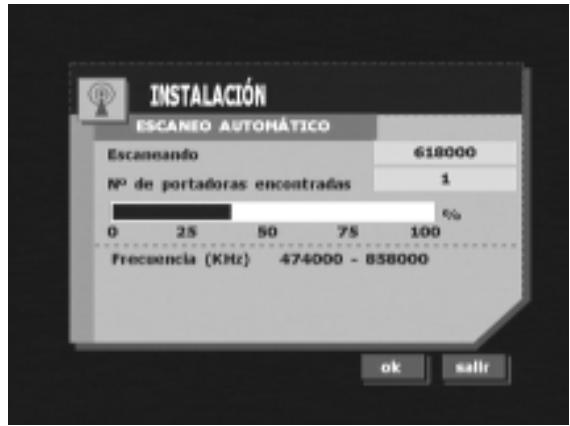

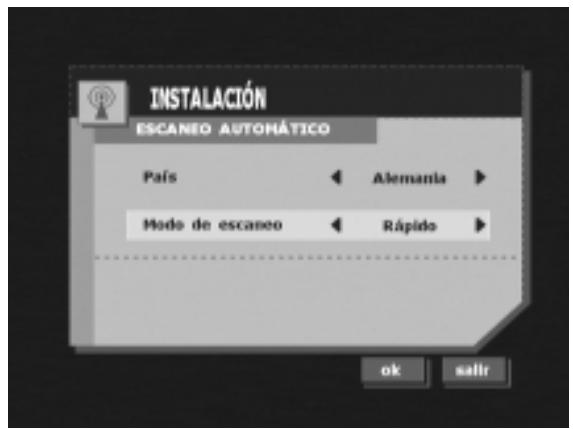

• Escaneo automatico En este menu你可以 selectionar el País y el modo de escaneo (rápido o lento).

• El escaneo=rápido escanea una lista de portadoras.
• El escaneo lento escanea la banda completa de Frequencias.

Pulse OK para起初 el escaneo automatico antes de seleccionar el
modo de escaneo.

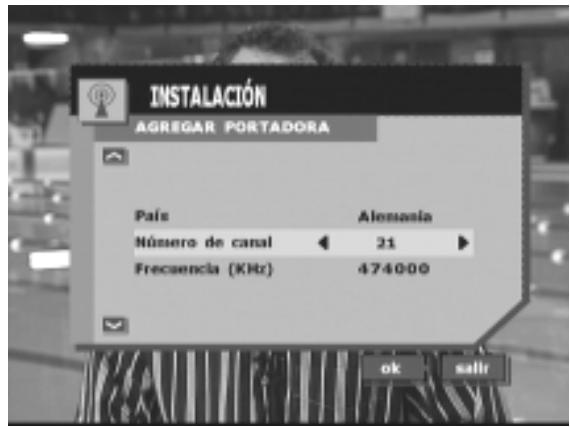

• Agregar portadoramanualmente
  -Selección el País.
  -Seleccione el numero de canal.

Pulse OK para confirmar la entrada.

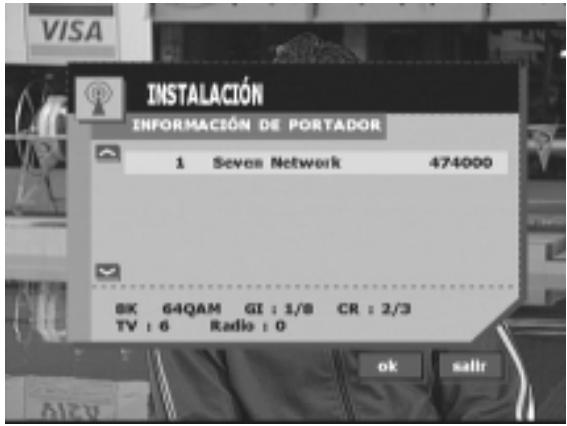

• Información de la portadora

En este menu你可以 ver los parámetros de la portadora.

Pulse OK para volver a sintonizar la portadora resultada.

• Borrar portadora

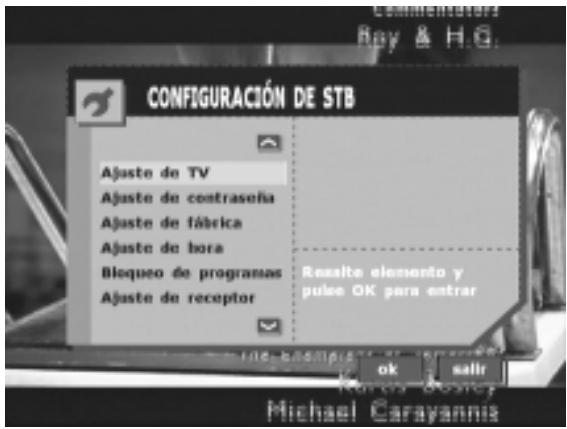

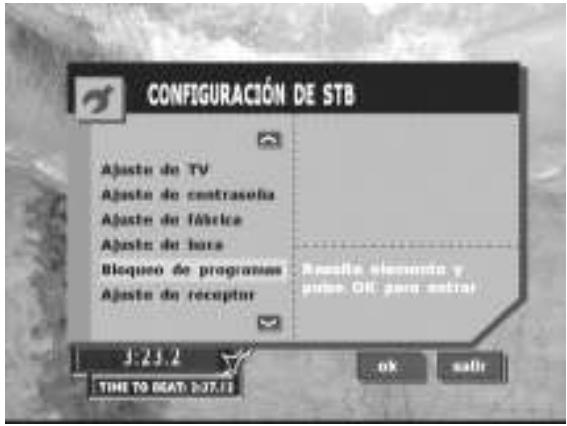

-适合自己menu Configuración STB pueda acceder a los siguientes submenús:
- Ajuste de TV
- Ajuste de contraseña
- Ajuste de fabrica
- Ajuste de hora
- Bloqueo de programas
- Ajuste de receptor

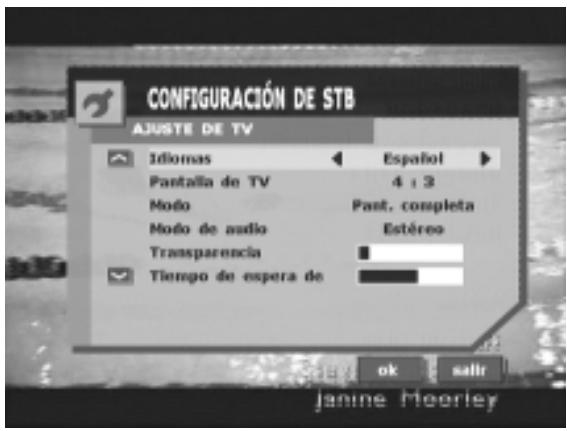

• Ajuste de TV
• Idioma:

Selezione el idioma que desee en el menu OSD.

-Opiones de Pantalla de TV:

-Opiones de Modo, si se ha ajustado la optacion Pantalla de TV en 4:3 o Auto:

a. Pant. completa
b. Buzón

• Oportunidades de Modo, si se ha ajustado la optacion Pantalla de TV en 16:9:

a. Estándar
b. Zoom complete
c. Zoom parcial
d. Centrada

• El Modo de audio permite ALTERAR la calidad de audio entre sonido estéreo, sólo el canal izquierdo y sólo el canal derecho.
• La Transparencia de la ventsa OSD se pueda ajustar moviendo la barra de desplazamento.

• El Tiempo de espera de la ventsa OSD se pueda ajustar moviendo la barra de desplazimiento.

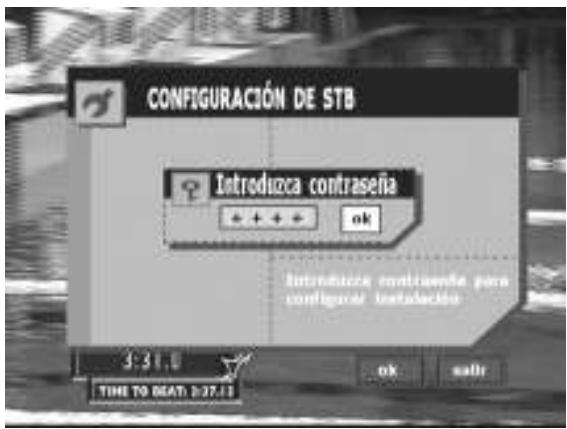

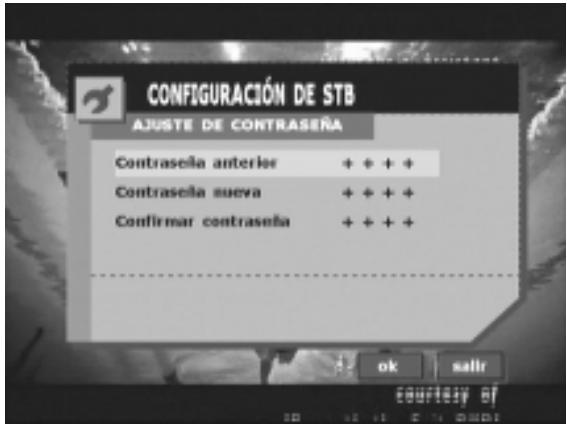

• Ajuste de contraseña
  En este menu你可以changiar la contraseña.
  La nuevo contraseña se almacenará automatistically afterwards de que se haya vuelto a introducir para confirmarla y coincida con la prima entrada.

• La contraseña predeterminada es 0000.

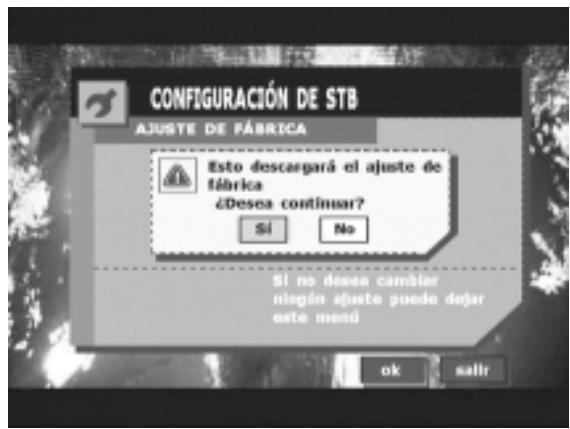

• Ajuste de fabrica

Selección Ajuste de fabricula y confirme con Si para proseguir con la descarga de los ajustes de fabricula del dispositivo.

Se sobrescribirán todos los ajustes del usuario.

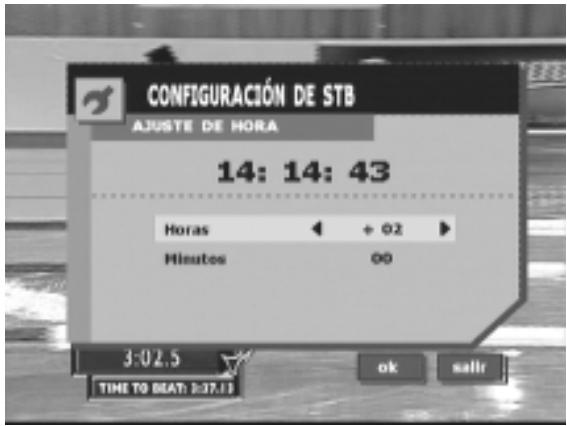

• Ajuste de hora

Aquí puedaaabstalarzonehorariarespectoalahora universal(GMT).

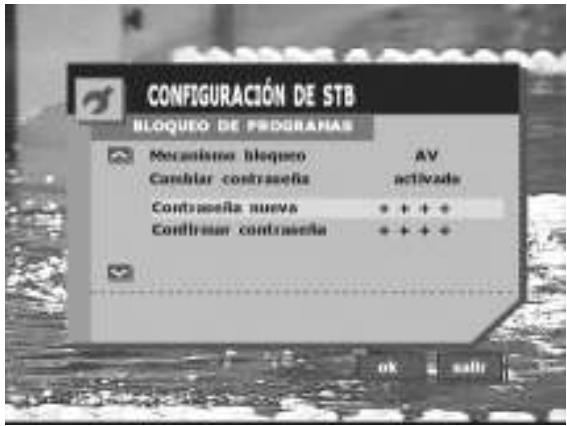

• Bloqueo de programas En este menu你可以ajustar el mecanismo de bloqueo.

• Introduzca la contraseña para acceder al nivel de bloqueo de programas.

• Seleccione el mecanismo de bloqueo que desees según las clasificaciones de la OFLC de Australia. Sólo funciona si son compatibles con la emisora.

NO: Bloquear ninguno

G: Bloquear G y superiores

PG: Bloquear PG y superfiores

M: Bloquear M y superiores

MA: Bloquear MA y superiores

AV: Bloquear AV y superfiores

R: Bloquear R y superiores

P: Bloquear P y superiores

C: Bloquear C y superiores

ALL: Bloquear todos

• Cambiar contrasea

• Seleccion "Activar" paraCambiar la contrasea de bloqueo de programas.

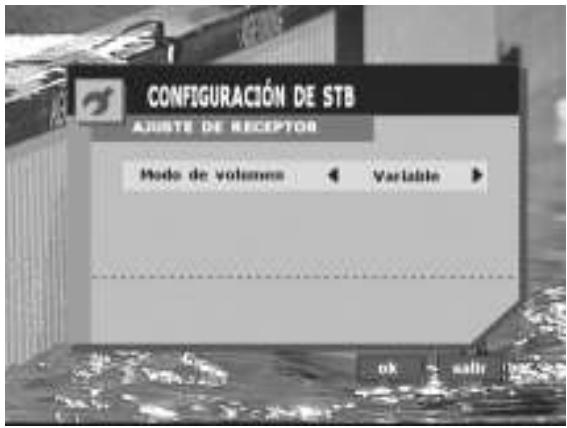

• Ajuste de receptor - Modo de volumen:

• Selección "Variable" para permitir el ajuste con el mando a distancia.

-Seleccione "Fijo" para fjar el nivel de salute del volumen actual

y bloquear el ajuste con el mando a distancia.

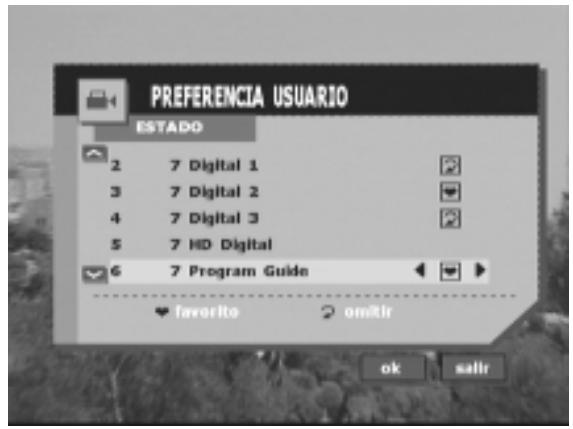

• Preferencia de usuario

Marque los servicios que(desse tener como favoritos para acceder a ellos con los botones FAV+ (amarillo) y FAV- (azul).

Marque los servicios que deseee con el icono de omisión para omitirlos cuando utilise los botones CH+ y CH-.

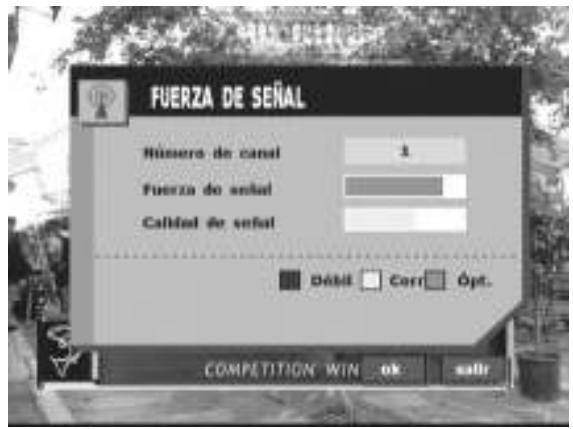

Euerza de senal

Fuerza de senal

En este menu puede ver la fuerza y

la calidad de la seals, que le servirán de referencia paraaabstar la posicón de la antenna.

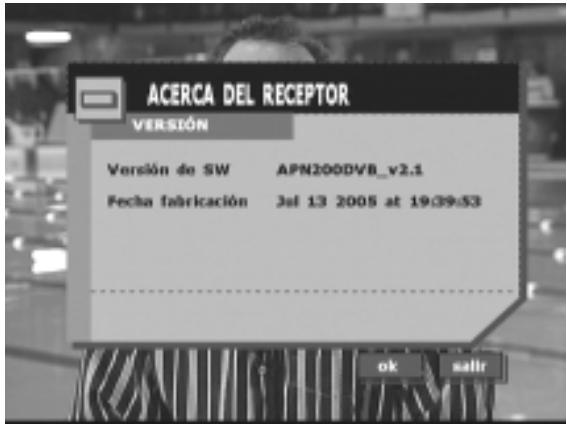

Acerca del receptor

• Acerca del receptor

Muestra la version actual del hardware y del software.

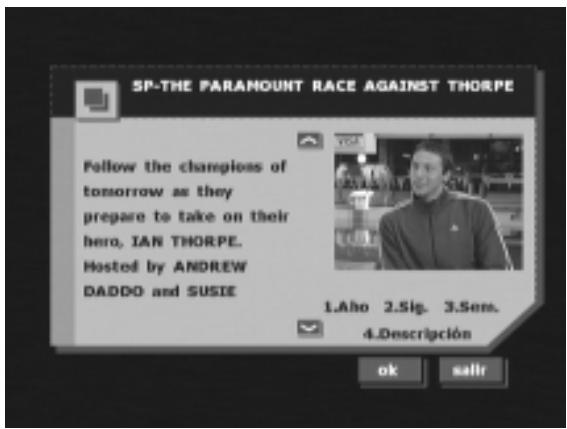

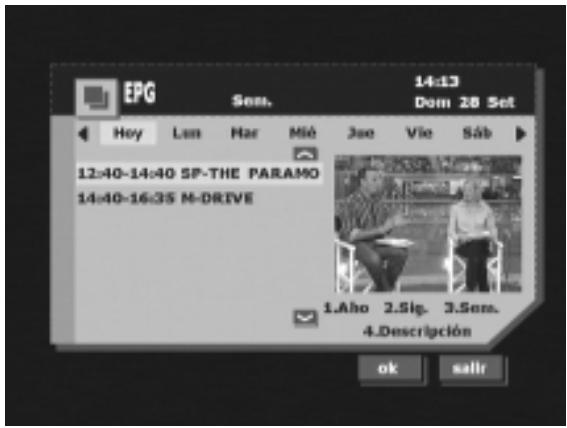

• Guía de programación electrónica (EPG)

La EPG-ofrece informacion acerca

delprogramaactual(Aho),

de las emisiones semanales (Sem.).

Esta.optionsolestaestadisponiblesi escompatible conla emisora.

• Pulse el botón EPG del mando a distancia.

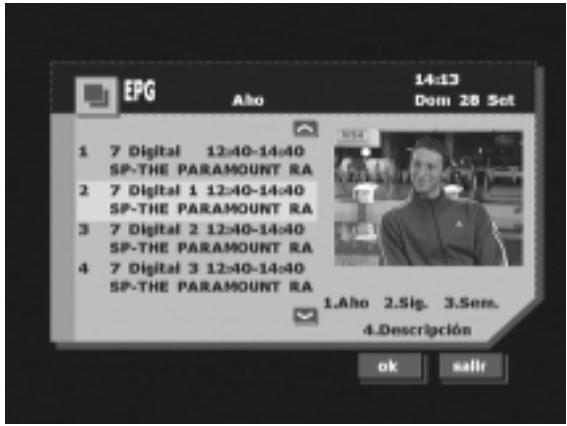

• Pulse el botón 1 para ver la información sobre la programación actual (Aho).

Pulse la tecla arriba/abajo para ver más programas.

• Pulse el botón 4 para ver información detallada sobre el programa resultado.

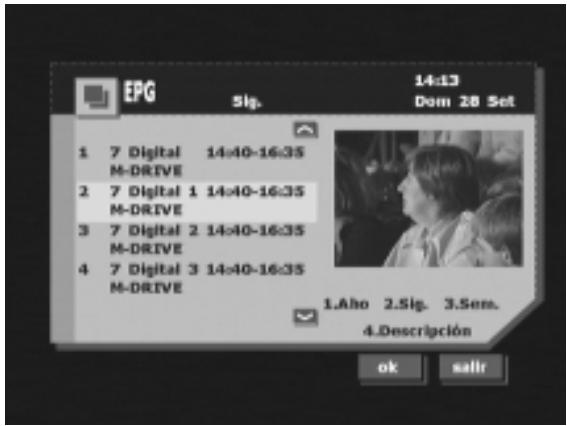

• Pulse el botón 2 para ver información sobre la programación",[siguiente] (Sig.).
• Pulse el botón 4 para ver la información detallada sobre el programa resultado.

• Pulse el botón 3 para ver información sobre la programación seminal (Sem.).
• Pulse el botón 4 para ver la información detallada sobre el programa resultado.

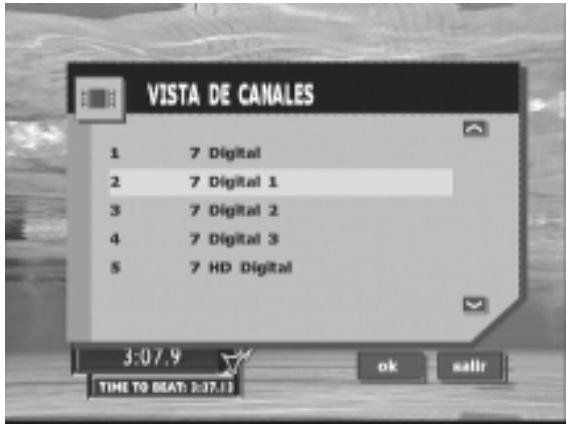

• List de canales

Pulse el botón LIST en el mando a distancia.

Se muestran todos los nombres de canales y nombres de emisoras disponibles.

Pulse los botones arriba/abajo para desplazarse.

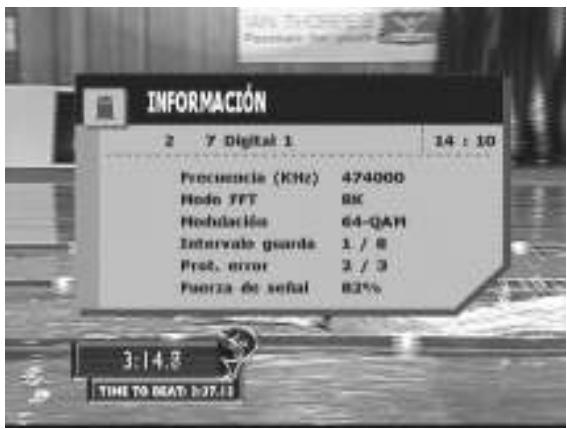

• Información de la portadora

Pulse el botón INFO para ver la información de la portadora de la emisora selecciónada.

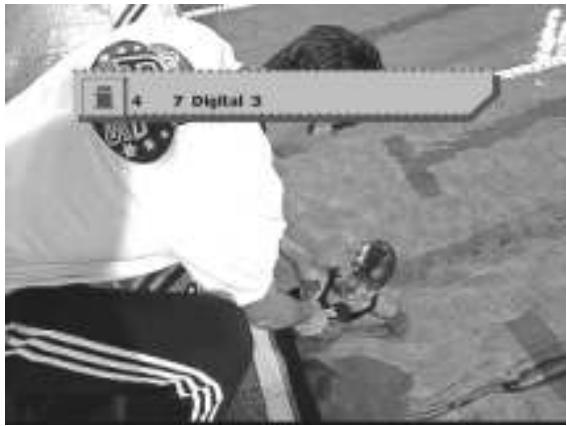

• Canal visto anteriormente

Pulse el botón BACK para Cambiar al canal visto anteriormente.

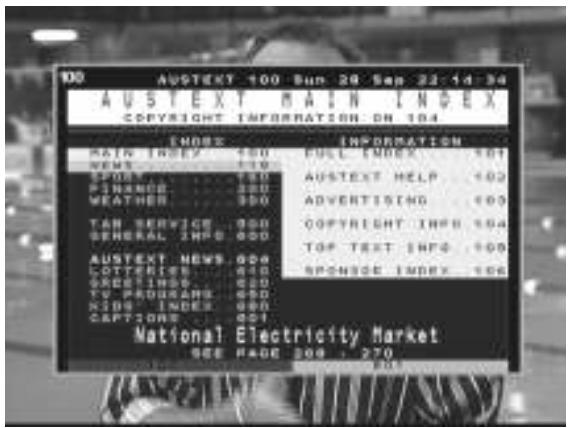

• Pulse la tecla TXT para ver el teletexto, los subtitulos de teletexto o los de DVB.

La emisora envía esta información pero no se Offerce deforma permanente.

En el modo Teletexto hay disponibles los 控roles seguidentes:

• Botones arriba/abajo: cargan la págrina anterior/siguiente.
• Botones izquierda/derecha: omiten las 100 páginas anteriores/siguentes.
  -Botones de color de teletexto (rojo, verde, amarillo y azul)

• Botón A/V

La fuente de salute se selecciona pulsando el botón A/V.

Secuencia: ... > TV > Radio > AUX1 > AUX2 > ...

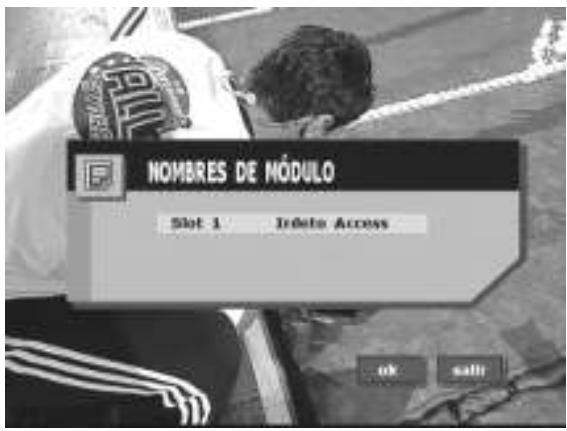

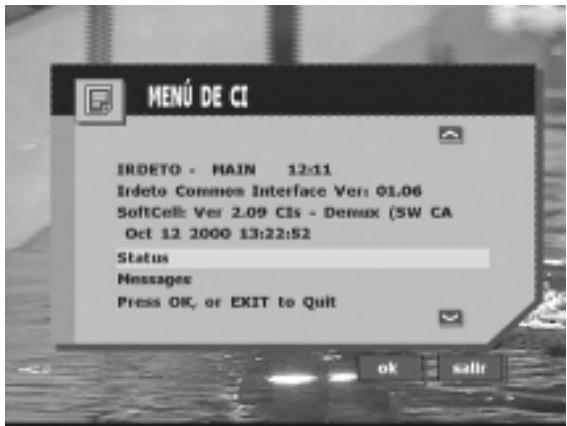

• MODULO CI

Acceda a este menu para ver los detailles

y los ajustes del modulo Cl.

• Inserte un modulo Cl.

Pulse OK para ver informacion de Cl.

• La información del modulo Cl aparece en pantalla.

Antes de instalar o conectar launidad, lea atentamente las siguientes recomendaciones y las páginas 2 y 3 de este manual para hacer un uso adecuado de ella.

Advertencia

ASEGÜRESE DE EFFECTUAR LAS CONEXIONES CORRECTAS.

De lo contrario, puede causar un incendio o dañar el producto.

UTILICSESOLOENVEHICULOSCONUNAMASANEGATIVA DE12o24VOLTIOS.

(Pragunte a su distribuidor si no está seguro.) De lo contrario, peutecausar incendios,etc.

ANTES DE CABLEAR, DESCONECTE EL BORNE NEGATIVO DE LA BATERIA.

De lo contrario,uede causar descargas eletricas o lesiones debidas acortocircuitos electricos.

NO EMPALME LOS CABLES ELECTRICOS.

No corte nunca el aislante de los cables para suministrar energia a otros equipos. Si lo hace, superará la capacité de corriente del cable y pueda causar incendios o descargas electricas.

NO UTILICE PERNOS NI TUERCAS EN LOS SISTemas DE FRENO ODIRECCION PARA HACER CONEXIONES A MASA.

Los pernos y tuercas de los sistemas de freno, direccion u otros sistemas relacionados con la seguridad, o de los depuestos, NUNCA deben utiliser para hacer conexiones a casa o instalar equipos. De lo contrario,你能 afectar al control del vehiculo o Causear incendios u或者其他 daños.

MANTENGALOS OBJECTOS PEQUENOS (COMOLAS PILAS) FUERA DEL ALCANCE DE LOS NINOS.

Tragarlos puede causar lesiones graves. En caso de ingestión, consulte inmediamente con un medico.

NO INSTALE EL DISPOSITIVO EN LUGARES QUE PUEDAN ENTORPECER EL FUNCIONAMIENTO DEL VEHICULO,como EL VOLANTE O EL CAMBIO DE MARCHAS.

Si lo hace, puede dificultar la visión frontal o impeder los movimientos, etc., con lo which could provocar un accidente grave.

Atencion

HAGA QUE UN ESPECIALISTA SE ENCARGUE DEL CABLEADO Y DE LA INSTALLACION.

El cableado y la instalación de estaunidad requieren una experiencia y conocimientos技术水平icospeciales. Para garantizar la seguridad,pongase en contacto con el distribuidor al que adquirido el producto para que realice el trabajo.

UTILICE LOS ACCESORIOS ESPECIFICADOS Y FIELOS CORRECTAMENTE.

Asegürese de utiliser sólo los accesorios asignificados. Si utilizes componentes differentes de los que se han asignIFICADO, podra darar internamente la unidad o su colocacion podra resultar bajo el piezo. Algun componente podra soltarse, lo que podra causar riesgos o averías en el producto.

DISPONGA LOS CABLES DE MODO QUE NO PUEDAN RESULTAR PINZADOS POR BORDES METÁLICOS AFILADOS.

No Tienda el cableado cerca de piezas mviles (como los carriles de los asientos) o bordes aflilados o puntiagudos. De este modo, se evitará que los cables se pincen o se dāñen. Si hay cables que pasan por un orificio en una chapa metálica, utilise una arandela de goma para evaporar que el borde corte el aislante de los cables.

NO INSTALE EL DISPOSITIVO EN LUGARES MUY HUMEDOS O CON MUCHO POLVO.

No instale la unidad en lugarares con mucha humedad o polvo. La entrada de humedad o polvo en la unidad puede averiar el producto.

Precauciones

Asegürese de desconectar el cable de la posicion (-)

de la batería antes de instalar TUE-T200DVB. De este modo, eliminará la posibiliad de que se dañe la unidad en caso de que se produzca un cortocircuito.

• Asegürese de conectar los cables codificados con color según el grafico. Las conexiones incorrectlySEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOOO
• Al realizar conexiones al Sistema electrico del coche,onga enIELDa los componentes instalados en fabrica (por exemple, elordenador de a bordo). No alimente la unidad desdethose cables.Alconectar

TUE-T200DVB a la caja de fusibles, asegúrese de que el fusible para el circuito de destino de TUE-T200DVB dispone del amperaje correcto. De lo contrario, pueda causar daños a la unidad o al vehístico. Si Tiene una duda, pángase en contacto con su distribuidor ALPINE.

• El equipo TUE-T200DVB utilizes conectores hembra RCA para realizar la connexion con otheras unidades (por exemple, el amplificador) que tengan conectores RCA. Es possible que necesite un adaptor para conectar otheras unidades. Si es asi,pongase en contacto con su distribuidor ALPINE autorizzato para Obtenerersive.

Instalación

Instalacion del SINTONIZADOR DE TV

Este SINTONIZADOR DE TV se pueda colocar en el interior del maletero, en el panel sobre los pies del accompanying o parte inferior del salpicadero. Sin embargo, para evaporar una excessiva longitudinal del cableado de senal, es mejor instalar el SINTONIZADOR DE TV tanURTCA como sea possible de la pantalla.

NO INSTALE LA UNIDAD EN UBICACIONES

CERCANAS A LUGARES HUMEDOS

O MUY CALIENTES (como el compartmento del motor).

Esquema de conexiones y de cableado del sistemas

① Sensor de infrarrojos integrado
② Ranura de CI para CAM (módulo de acceso condicional)
③ Conector RS232 paraactualizar software
(4) Conmutadores de modo para起初ar la descarga de software y bearer la EEPROM
(5) Botón Reset
⑥ LED de estado Power
(7) 2 connectores RCA de entrada auxiliar A/V
⑧ Zócalo de entrada para la antenna (conector F hembra) con ⑤ alimentación electrónica de 5 V/30 mA integrada.
9 Salidas RCA: 1 de audio y 3 de video

⑩ Cable de batería (amarillo)
Conéctelo a un borne con tension que esté connectado directamente a la bateria del coche (antes de la llave de contacto), en la caja de fusibles.
① Portafusibles (3,0 A)
12 Cable de encendido conmutado (ignacion) (rojo)
Conéctelo un borne para accesorios de la caja de fusibles.
13 Cable de freno de estacionamento (amarillo/azul)
Conéctelo al freno de estacioncimiento, a una estrutura metalárica o al chasis del coche.
Cable de entrada del mando a distancia (blanco/marrón)
Conectelo al cable del mando a distancia del monitor.
15 Cable (azul) de salute remota de alimentacion para antenna electrica (+5 V/60 mA)
16 Cable de masa (negro)
Conéctelo a la estructura metalica o al chasis del coche.

Hardware

ALIMENTACION ELECTRICA

Tensión de entrada

12V-24VCC

Consumo de energia

max. 18 W

DEMODULACION

CO FDM

Forma de onda

Combinaciones de FEC de 2 K y 8 K,

Modos

Incluidos modelos jerárquicos

Constelación

QPSK,16-QAM,64-QAM

SINTONIZADOR

Conector de antenna

como F, hembra (5 V, 30 mA)

Frecuencia de entrada

UHF y VHF (47 - 862 MHz)

Ancho de banda

6,7,8o7/8MHz

Entrada AV AUX

2 RCA

Salida de audio

1 RCA (estereo)

Salida de video

Temperatura de serviceo

235× 172× 37mm

Dimensiones

1,4 kg

ALPINE ELECTRONICS MARKETING, INC.

1-1-8 Nishi Gotanda,

Shinagawa-ku,

Tokio 141-0031, Japon

Telefono 03-5496-8231

ALPINE ELECTRONICS OF CANADA, INC.

Teléfono 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS GmbH

Frankfurter Ring 117

80807 Münich, Alemania

Telefono 089-3242640

ALPINE ELECTRONICS FRANCE S.A.R.L.

(RCS PONTOISE B 338 101 280)

98, Rue de la Belle Etoile, Z.I. Paris Nord II,

B.P. 50016, 95945 Roissy Charles de Gaulle

Cedex, Francia

Teléfono 01-48638989

ALPINE ELECTRONICS DE ESPANA, S.A.

Portal de Gamarra 36, Pabellon, 32

01013 Vitoria (Álava)-APDO 133, España

Teléfono 945-283588

Software

SISTEMA BÁSICO

MPEG-II digital,

totalmente compatible con DVB-T

IDIOMAS DE OSD

Inglés, aleman, francés

español, italiano, sueco, ruso

NUMERO DE PROGRAMAS

400 servicios

BUSQUEDAMANUALDECANALES

Compatible

BUSQUEDA AUTOMÁTICA DE CANALES

Compatible

ACTUALIZACION DE SOFTWARE

mediante cargador

de RS232

TELETEXTO

Compatible

(inserción de VBI, teletexto de OSD)

SUBTÍTULOS DE DVB

Compatible

EPG

Compatible

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance,

California 90501, EE. UU.

Teléfono 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
