MODE D'EMPLOI TUE-T200DVB ALPINE

• Veuillez lire avant d‘utiliser cet appareil. Installation des TV-TUNERS 20-DE FRANÇAIS Table des matières Instructions d’utilisation AVERTISSEMENT AVERTISSEMENT p. 4
• ATTENTION p. 4
• PRÉCAUTIONS p. 5
• SÉCURITÉ p. 5
• Contrôles de la télécommande Opérations de base p. 6

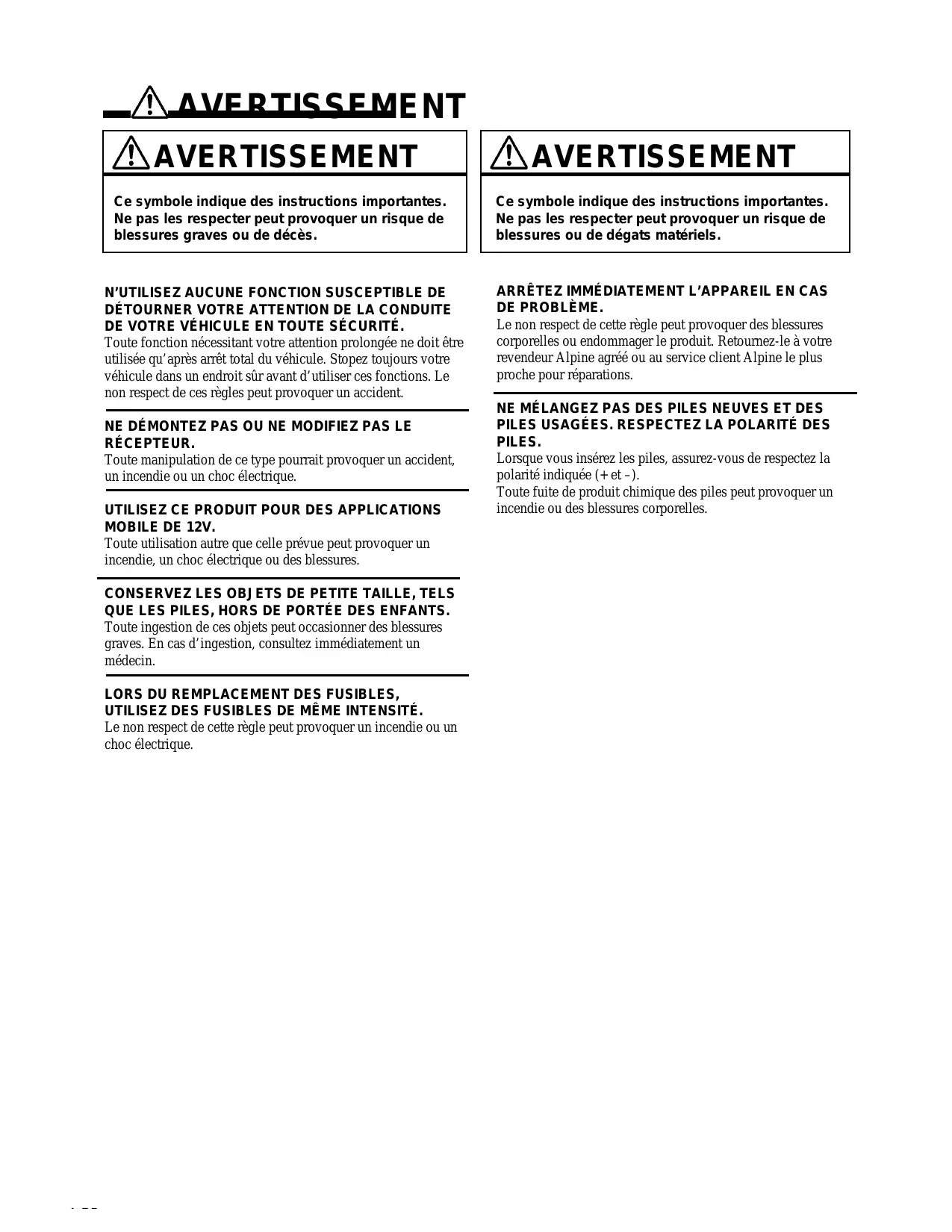

AVERTISSEMENT AVERTISSEMENT Ce symbole indique des instructions importantes. Ne pas les respecter peut provoquer un risque de blessures graves ou de décès. Ce symbole indique des instructions importantes. Ne pas les respecter peut provoquer un risque de blessures ou de dégats matériels.

N’UTILISEZ AUCUNE FONCTION SUSCEPTIBLE DE

DÉTOURNER VOTRE ATTENTION DE LA CONDUITE DE VOTRE VÉHICULE EN TOUTE SÉCURITÉ. Toute fonction nécessitant votre attention prolongée ne doit être utilisée qu’après arrêt total du véhicule. Stopez toujours votre véhicule dans un endroit sûr avant d’utiliser ces fonctions. Le non respect de ces règles peut provoquer un accident. ARRÊTEZ IMMÉDIATEMENT L’APPAREIL EN CAS DE PROBLÈME. Le non respect de cette règle peut provoquer des blessures corporelles ou endommager le produit. Retournez-le à votre revendeur Alpine agréé ou au service client Alpine le plus proche pour réparations. NE DÉMONTEZ PAS OU NE MODIFIEZ PAS LE RÉCEPTEUR. Toute manipulation de ce type pourrait provoquer un accident, un incendie ou un choc électrique.

UTILISEZ CE PRODUIT POUR DES APPLICATIONS

MOBILE DE 12V. Toute utilisation autre que celle prévue peut provoquer un incendie, un choc électrique ou des blessures. CONSERVEZ LES OBJETS DE PETITE TAILLE, TELS QUE LES PILES, HORS DE PORTÉE DES ENFANTS. Toute ingestion de ces objets peut occasionner des blessures graves. En cas d’ingestion, consultez immédiatement un médecin. LORS DU REMPLACEMENT DES FUSIBLES, UTILISEZ DES FUSIBLES DE MÊME INTENSITÉ. Le non respect de cette règle peut provoquer un incendie ou un choc électrique. 4-FR AVERTISSEMENT NE MÉLANGEZ PAS DES PILES NEUVES ET DES PILES USAGÉES. RESPECTEZ LA POLARITÉ DES PILES. Lorsque vous insérez les piles, assurez-vous de respectez la polarité indiquée (+ et –). Toute fuite de produit chimique des piles peut provoquer un incendie ou des blessures corporelles. PRÉCAUTIONS Température Assurez-vous que la température à l’intérieur du véhicule est comprise entre +45 °C et 0 °C avant de mettre l’appareil sous tension. Remplacement des fusibles Lors du remplacement des fusibles, le nouveau fusible doit être de même intensité que celle indiqué sur le compartiment du fusible. Si le fusible saute plusieurs fois, vérifiez minutieusement toutes les connexions électriques afin de détecter un éventuel court-circuit. Faites également vérifier le régulateur de tension du véhicule. SÉCURITÉ Sortie vidéo (avant) Afin de veiller à la sécurité du véhicule, l’écran situé du côté conducteur doit être connecté à la fiche de sortie vidéo avant. Ainsi, le conducteur ne pourra pas regarder la télévision lorsque le véhicule sera en mouvement, si le câble de frein à main bleu est correctement connecté. Le conducteur pourra regarder la télévision une fois le frein à main serré. Les écrans des passagers arrière, connectés aux fiches de sortie vidéo arrière, ne sont pas soumis à cette restriction. Maintenance En cas de problème, n’essayez pas de réparer l’appareil vousmême. Retournez-le à votre revendeur Alpine ou au service client Alpine le plus proche, pour le faire réparer. Emplacement d’installation Assurez-vous que le TUE-T200DVB ne sera pas exposé :

• aux rayons directs du soleil et à la chaleur ;
• à une humidité élevée ;
• à une poussière excessive ;
• à des vibrations excessives.

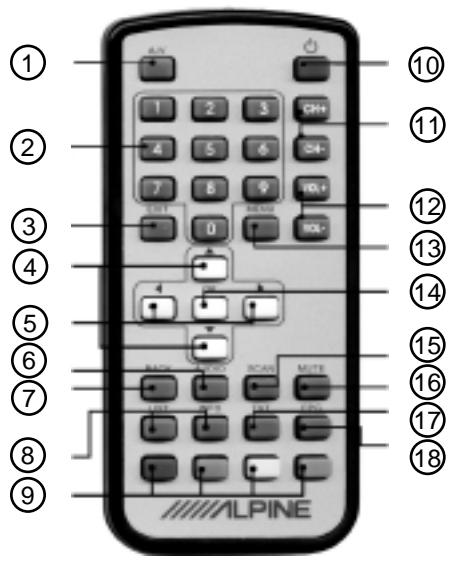

5-FR Touches de la télécommande

Radio A/V 1 6-FR 11 Touches CH+ / CHAppuyez sur ces touches pour sélectionner le service présélectionné suivant ou précédent. 12 Touches VOL+ / VOLAppuyez sur ces touches pour régler le niveau du volume. 14 Touche OK Appuyez sur cette touche pour sélectionner un élément de menu en surbrillance ou pour confirmer un chiffre saisi. A/V 2 Touches numérotées Vous pouvez accéder directement aux services présélectionnés et aux pages du Télétexte à l’aide des touches numérotées. 3 Touche Exit Appuez sur cette touche pour quitter un menu.

10 Touche marche/arrêt Appuyez sur cette touche pour mettre l‘unité DVB-T sous ou hors tension. 13 Touche Menu Appuyez sur cette touche pour ouvrir le menu principal. Touche A/V Appuyez sur cette touche pour changer de source, comme indiqué ci-dessous : DVB-T Touches du menu Télétexte Appuyez sur ces touches pour parcourir les menus raccourcis du Télétexte. En mode TV, vous pouvez appuyez sur la touche jaune ou bleue pour sélectionner le service favori suivant ou précédent. Touches Appuyez sur les touches haut/bas pour naviguer dans les menus ou pour charger la page de Télétexte suivante ou précédente.

Touches Appuyez sur les touches gauche/droite pour naviguer dans les menus ou pour ignorer les 100 pages de Télétexte suivantes/précédentes.

Touche Audio Appuyez sur cette touche pour ouvrir le menu de configuration audio.

Touche Back Appuyez sur cette touche pour revenir au service sélectionné précédent.

Touchez de raccourci Appuyez sur la touche List pour afficher la liste de tous les services disponibles. Appuyez sur la touche Info pour afficher des informations sur la réception du service actuellement sélectionné. 15 Touche Scan Appuyez sur cette touche pour lancer la procédure de recherche automatique. 16 Touche Mute Appuyez sur cette touche pour activer ou désactiver le son. 17 Touche TXT Appuyez sur cette touche pour ouvir le menu Télétexte. 18 Touche EPG Appuyez sur cette touche pour ouvir le menu du Guide électronique des programmes. Démarrage Paramètres du menu principal

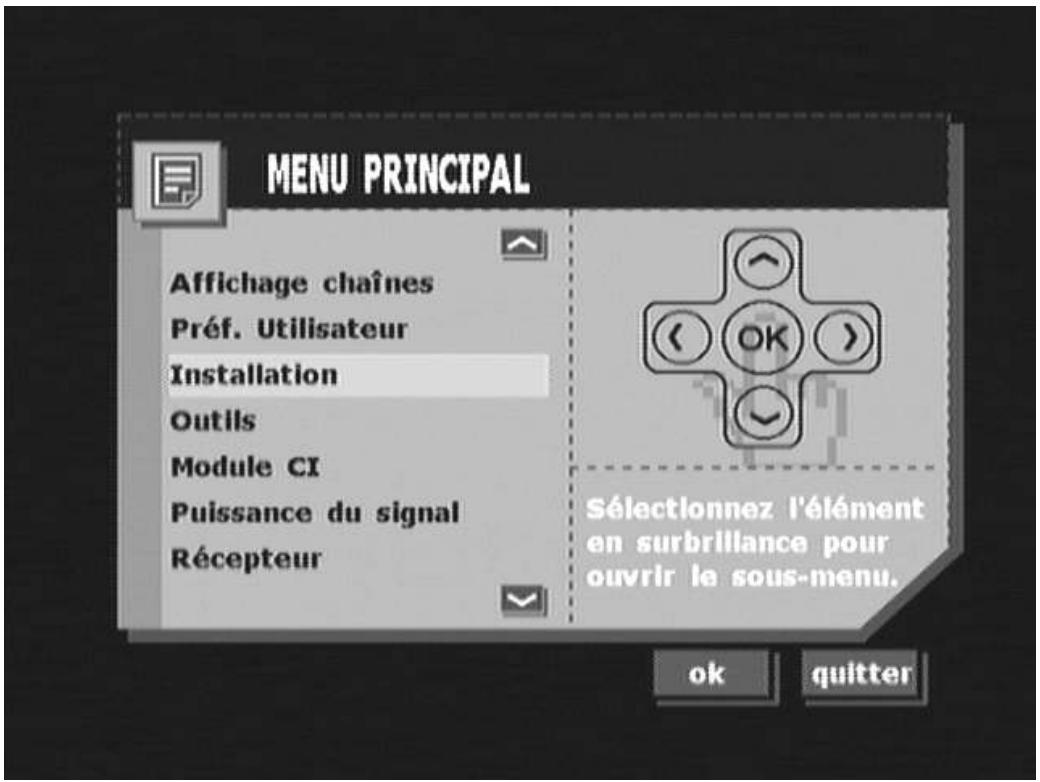

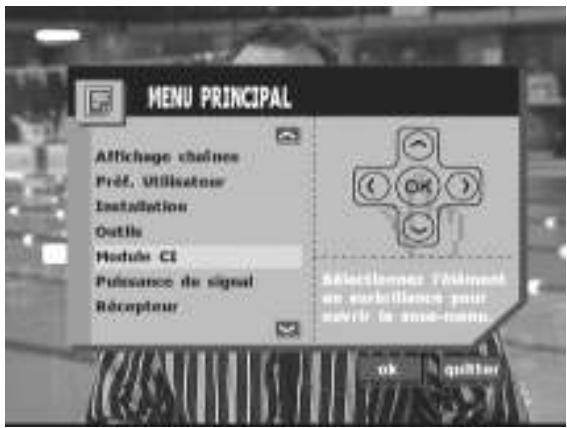

• Appuyez sur la touche MENU de la télécommande pour afficher le menu principal à l’écran.
• Appuyez sur la touche EXIT pour quitter ce menu. Utilisation des sous-menus
• Sélectionnez un élément en surbrillance, puis appuyez sur OK pour ouvrir le sous-menu. Le sous-menu s’affiche à l’écran.
• Appuyez sur la touche EXIT pour revenir au menu principal.

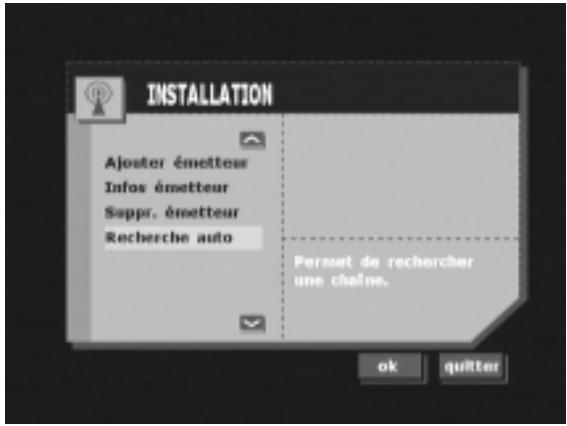

• Le menu Installation permet d’ajouter, de supprimer et de rechercher automatiquement des émetteurs terrestres.

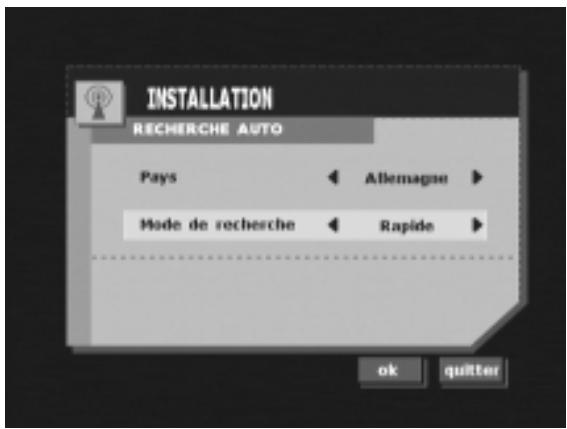

• Recherche auto Ce menu vous permet de sélectionner votre pays et le mode de recherche afin d’effectuer une recherche rapide ou lente.

• Une recherche rapide balaye une liste d’émetteurs.

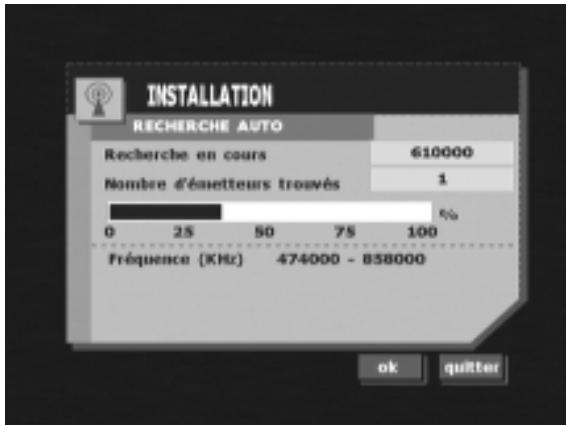

• Une recherche lente balaye la plage complète de fréquences. Une fois le mode de recherche sélectionné, appuyez sur la touche OK pour lancer la recherche automatique.

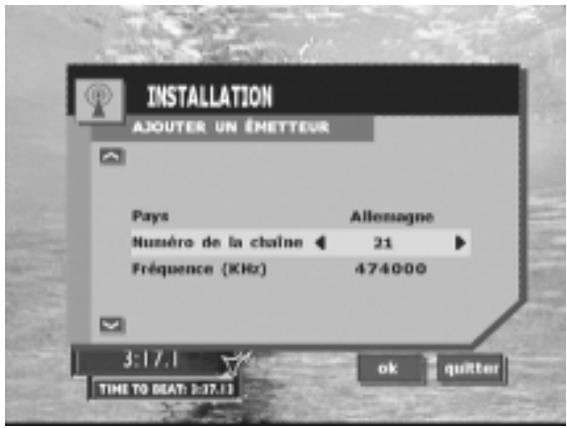

• Ajouter un émetteur manuellement - Sélectionnez votre pays. - Sélectionnez le numéro de chaîne. Appuyez sur OK pour confirmer. 8-FR Installation

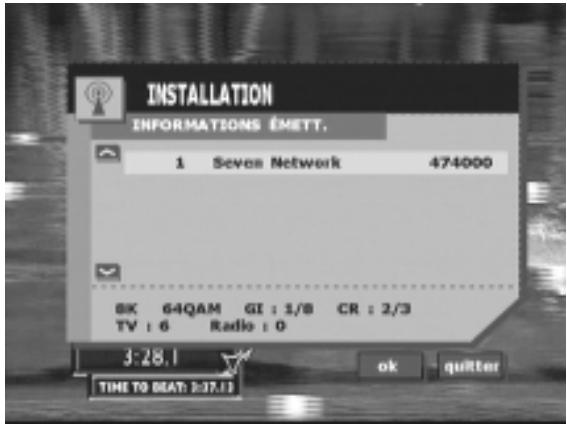

• Infos émetteur Ce menu vous permet de consulter les paramètres relatifs à l’émetteur. Appuyez sur OK pour régler à nouveau l’émetteur sélectionné.

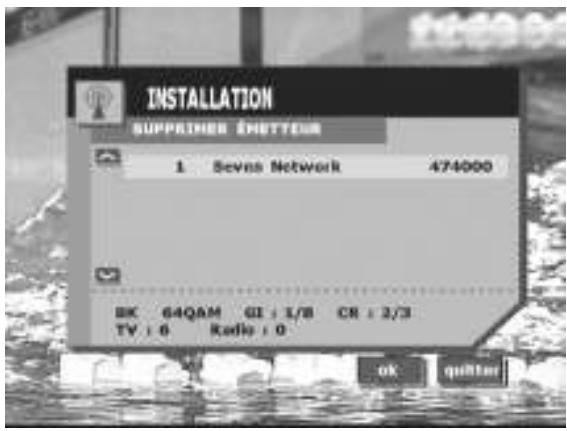

• Supprimer émetteur Sélectionnez un émetteur, puis appuyez sur OK pour le supprimer.

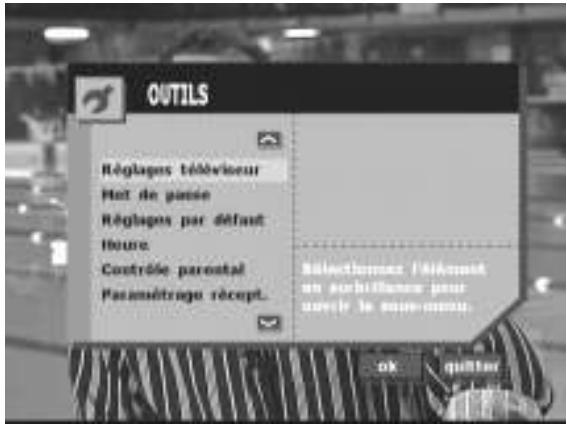

• Le menu Outils vous permet d’accéder aux sousmenus suivants : - Réglages téléviseur - Mot de passe - Réglages par défaut - Heure - Contrôle parental - Paramétrage récept.

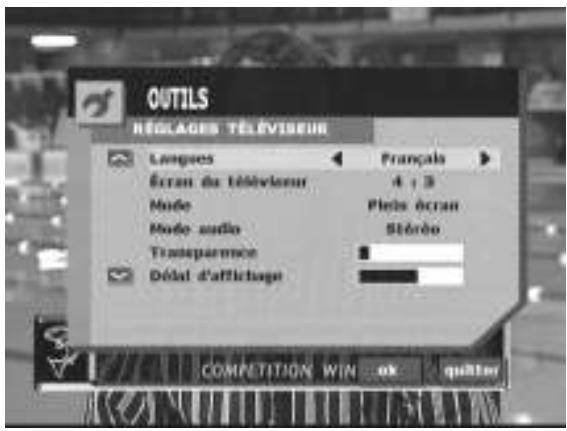

• Réglages téléviseur - Langue : Sélectionnez la langue d’affichage souhaitée. - Options du sous-menu Écran du téléviseur : a. 4:3 b. Automatique c. 16:9 - Modes disponibles si l’écran du téléviseur est défini sur 4:3 ou Automatique : a. Plein écran b. Letterbox - Modes disponibles si l’écran du téléviseur est défini sur 16:9 : a. Standard b. Zoom complet c. Zoom partiel d. Centré - Le sous-menu Mode audio vous permet de définir la sortie audio sur le mode stéréo, canal gauche uniquement ou canal droit uniquemnent. - La transparence de l’affichage à l’écran peut être réglée en déplaçant la barre déroulante. - Le délai d'affichage à l’écran peut être réglé en déplaçant la barre déroulante. 10-FR Outils

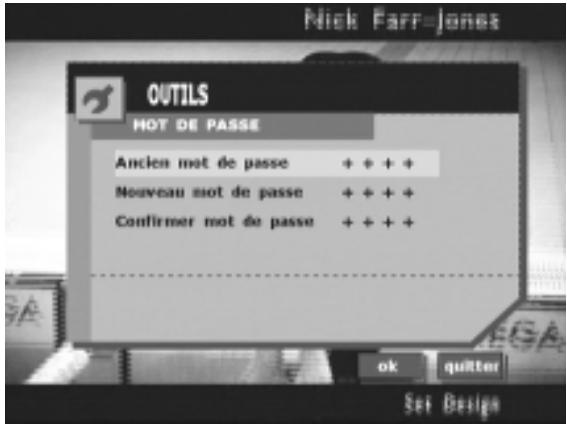

• Mot de passe Ce menu vous permet de modifier votre mot de passe. Le nouveau mot de passe sera automatiquement enregistré une fois confirmé.
• Le mot de passe par défaut est 0000.

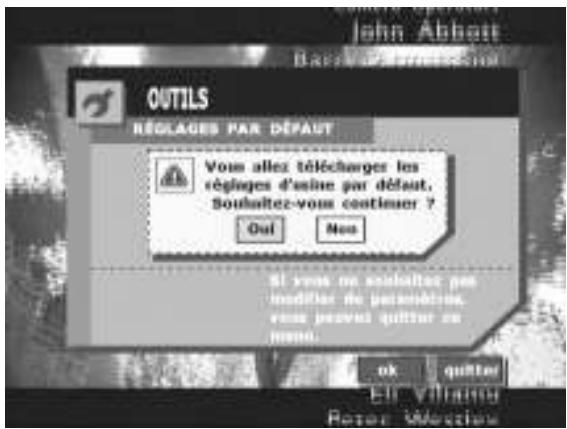

• Réglages par défaut Sélectionnez Réglages par défaut, puis confirmez ce choix en sélectionnant Oui pour télécharger les réglages d’usine par défaut de l’appareil. Tous les paramètres d’utilisateurs seront écrasés.

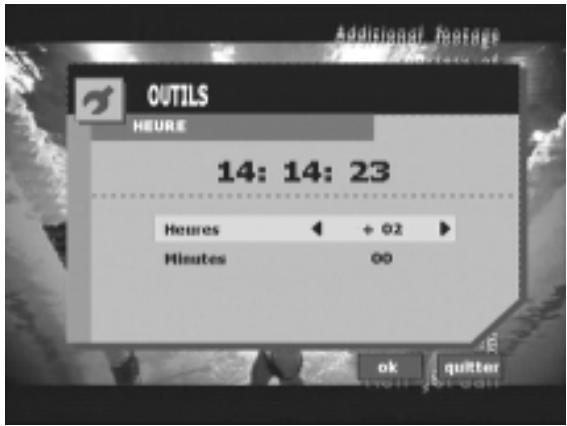

• Heure Cette fenêtre vous permet de définir votre fuseau horaire par rapport à l’heure GMT. 11-FR Outils

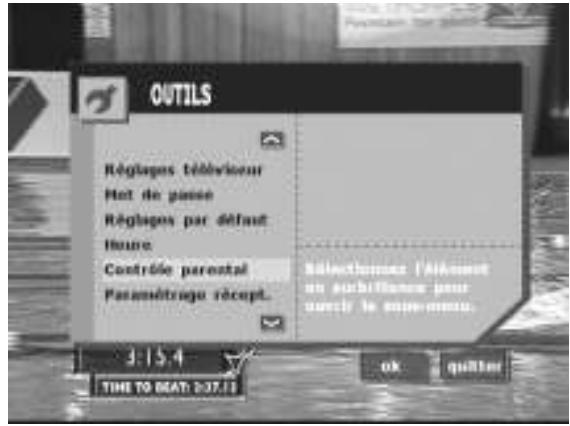

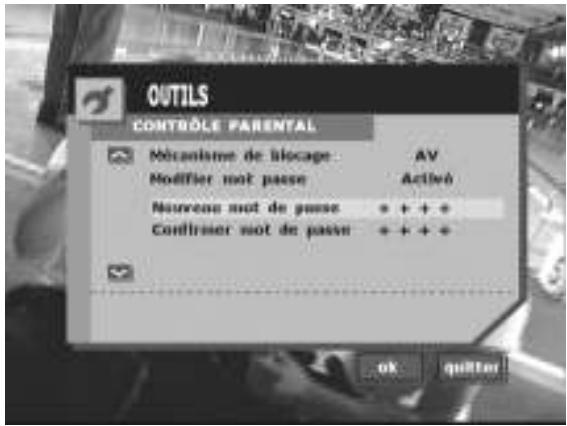

• Contrôle parental Ce menu vous permet de configurer le mécanisme de verrouillage.

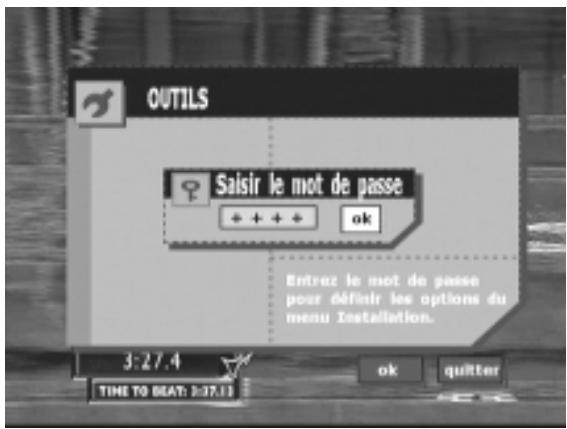

• Saisissez votre mot de passe pour accéder au niveau de contrôle parental.

• Sélectionnez le mécanisme de verrouillage souhaité, conformément aux codes OFLC d’Australie. (Fonctionne uniquement en cas de prise en charge par le diffuseur.) NO : PG : MA : AV :

ALL : Aucun blocage Blocage de niveau G et supérieur Blocage de niveau PG et supérieur Blocage de niveau M et supérieur Blocage de niveau MA et supérieur Blocage de niveau AV et supérieur Blocage de niveau R et supérieur Blocage de niveau P et supérieur Blocage de niveau C et supérieur Blocage total

• Modifier mot passe Sélectionnez « Activé » pour modifier le mot de passe de contrôle parental.

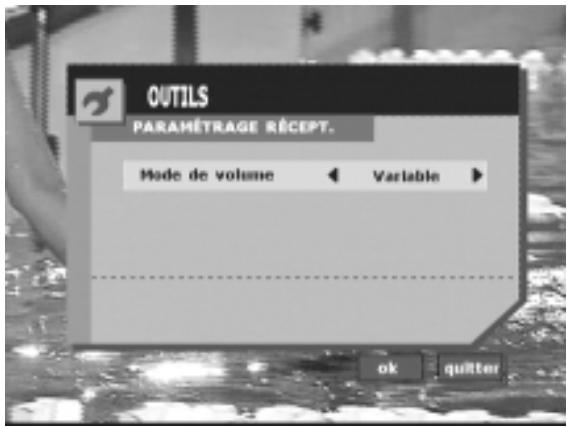

• Paramétrage récept. - Mode de volume : - Sélectionnez « Variable » pour permettre le réglage du volume à l’aide de la télécommande. - Sélectionnez « Fixe » pour bloquer le volume sur le niveau actuel et empêcher son réglage à l’aide de la télécommande. 12-FR Préf. Utilisateur

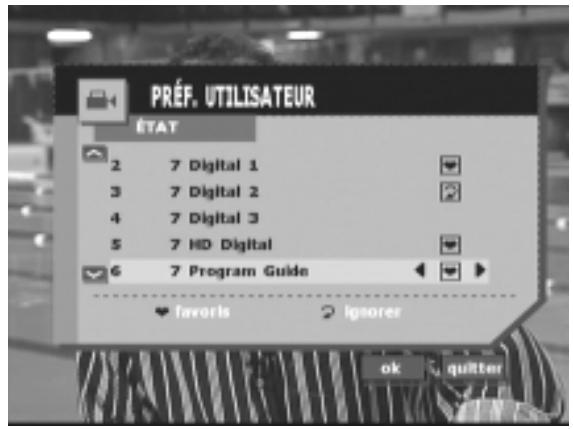

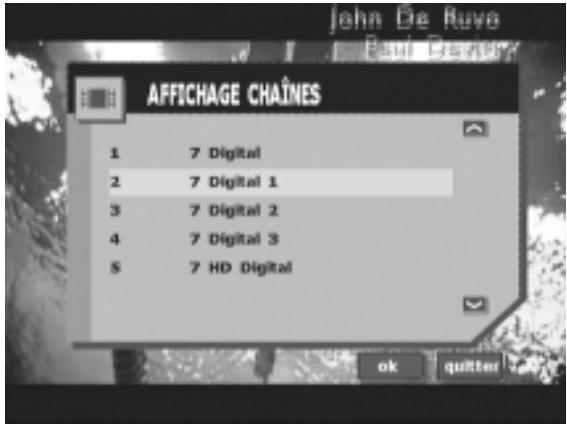

• Préf. Utilisateur Identifiez les services favoris souhaités afin d’y accéder à l’aide des touches FAV+ (jaune) et FAV(bleue). Identifiez les services souhaités à l’aide de l’icône « Ignorer » afin de les ignorer lorsque vous utilisez les touches CH+ and CH-. Puissance du signal

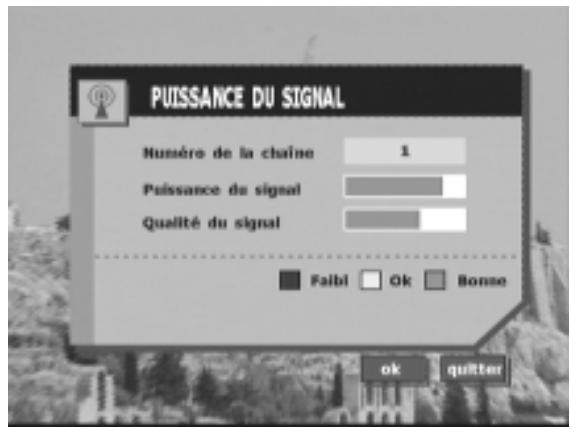

• Puissance du signal Ce menu vous permet d’afficher la puissance et la qualité du signal à des fins de référence pour ajuster la position de l’antenne. Récepteur

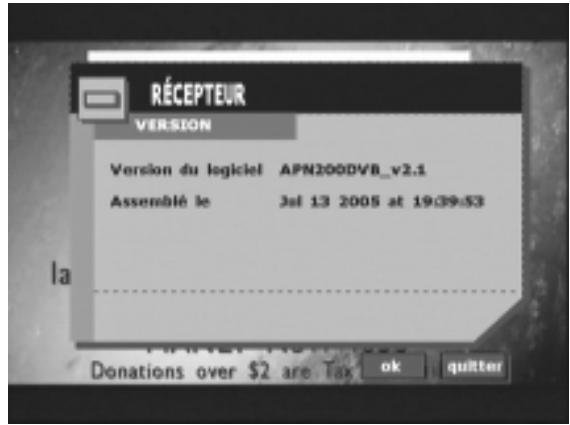

• Récepteur Cette fenêtre indique la version actuelle du matériel et du logiciel. 13-FR Raccourcis

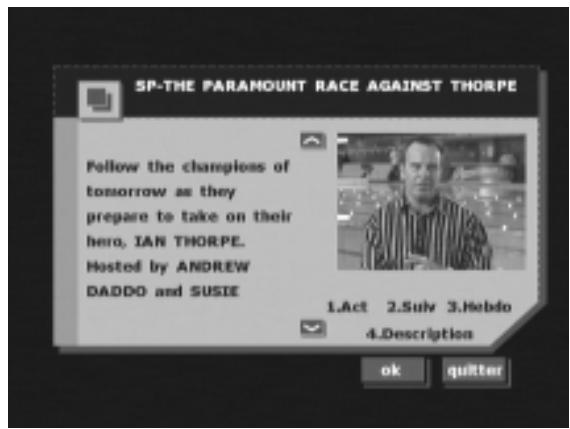

• Guide électronique des programmes (GEP) Le guide GEP fournit des informations sur les programmes en cours (Actuel), sur les programmes suivants (Suite) et sur les programmes de la semaine (Semaine). (Disponible uniquement en cas de prise en charge par le diffuseur.)
• Appuyez sur la touche EPG de la télécommande.

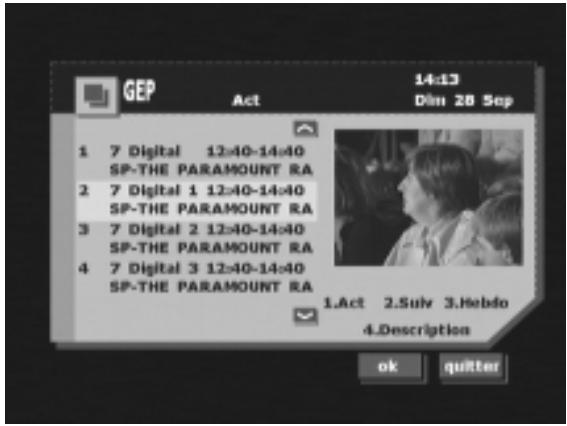

• Appuyez sur la touche « 1 » pour afficher des informations sur les programmes en cours (« Actuel »). Appuyez sur les touches haut/bas pour afficher plus de programmes.
• Appuyez sur la touche « 4 » pour afficher des informations détaillées sur le programme sélectionné.

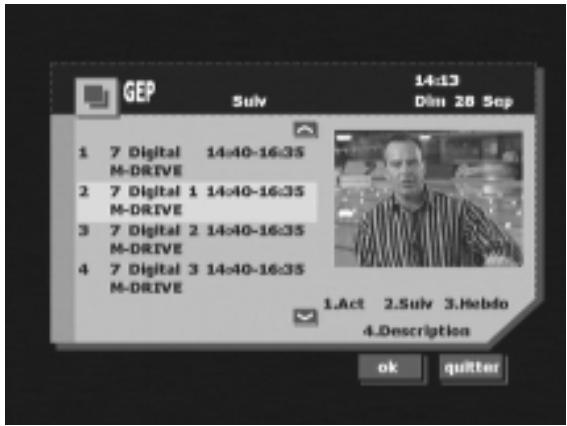

• Appuyez sur la touche « 2 » pour afficher des informations sur les programmes suivants (« Suite »).
• Appuyez sur la touche « 4 » pour afficher des informations détaillées sur le programme sélectionné.

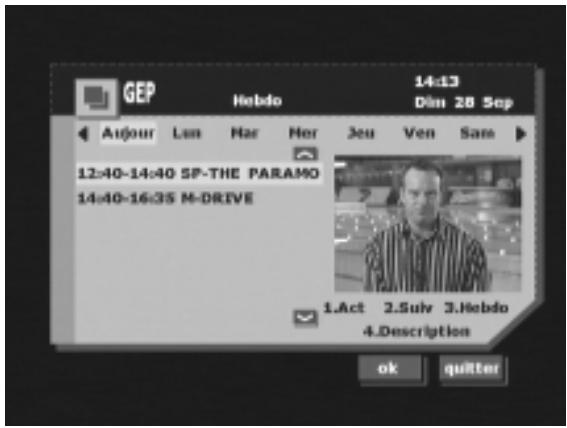

• Appuyez sur la touche « 3 » pour afficher des informations sur les programmes de la semaine (« Semaine »).
• Appuyez sur la touche « 4 » pour afficher des informations détaillées sur le programme sélectionné. 14-FR Raccourcis

• Liste des chaînes Appuyez sur la touche LIST de la télécommande. Tous les numéros de chaînes et tous les noms de stations disponibles s’affichent. Appuyez sur les touches haut/bas pour parcourir la liste.

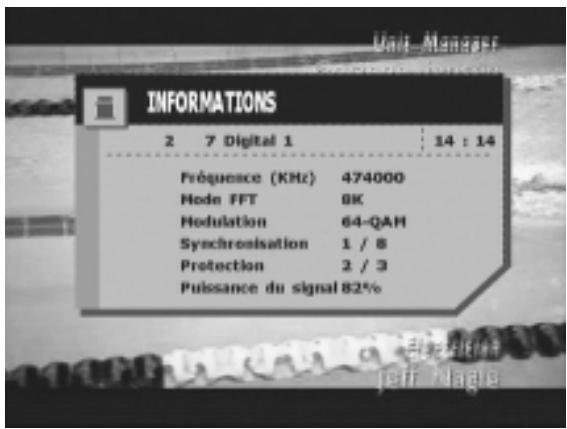

• Informations émett. Appuyez sur la touche INFO pour afficher des informations sur l’émetteur de la station actuellement sélectionnée.

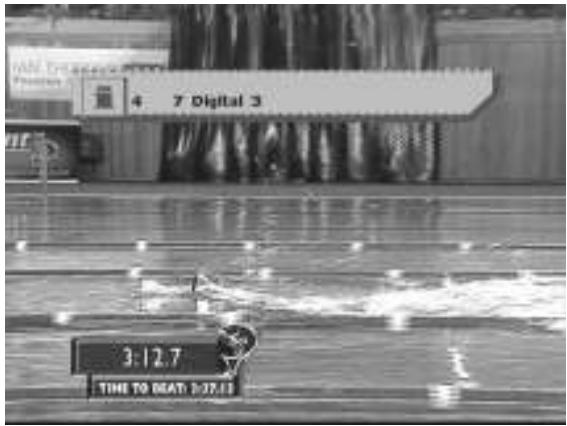

• Chaîne précédente affichée Appuyez sur la touche BACK pour revenir sur la chaîne affichée précedemment. 15-FR Raccourcis

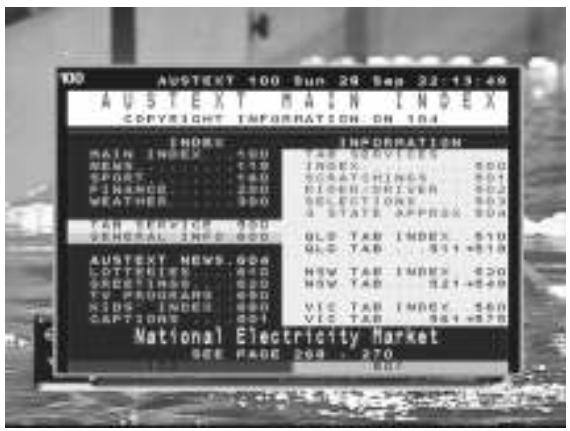

• Appuyez sur la touche TXT pour afficher le Télétexte, les sous-titres du Télétexte ou les sous-titres DVB. Ces informations sont émises par le diffuseur et ne sont pas disponibles en permanence. En mode Télétexte, les commandes suivantes sont disponibles : - touches haut/bas : Chargent la page suivante ou précédente. - touches gauche/droite : Ignorent les 100 pages suivantes ou précédentes. - touches de couleur du Télétexte (rouge, verte, jaune, bleue)

• Touche A/V Vous pouvez sélectionner la source diffusée à l’aide de la touche A/V. Ordre : … > TV > Radio > AUX1 > AUX2 > … 16-FR Module CI

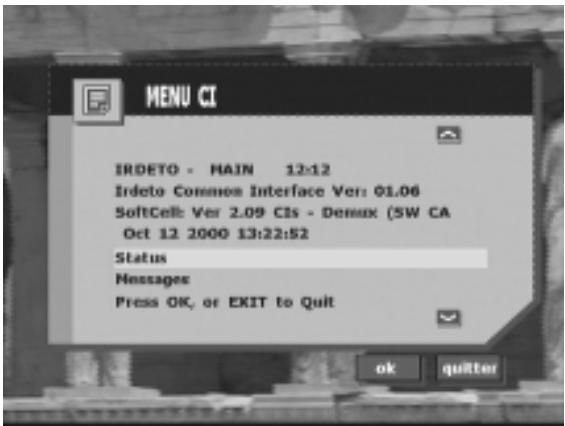

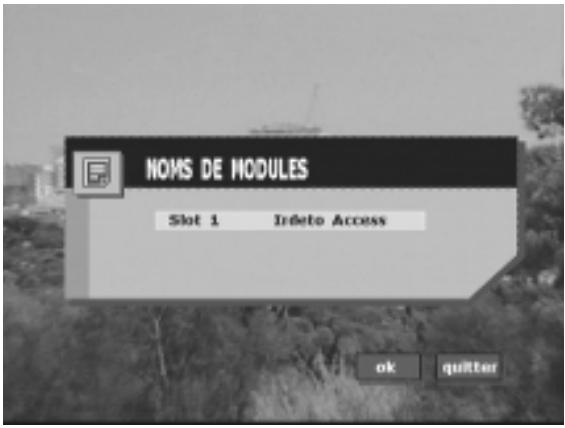

• MODULE CI Ouvrez ce menu pour afficher les informations et les paramètres du Module CI.

• Insérez un Module CI. Appuyez sur OK pour afficher les informations sur le Module CI.

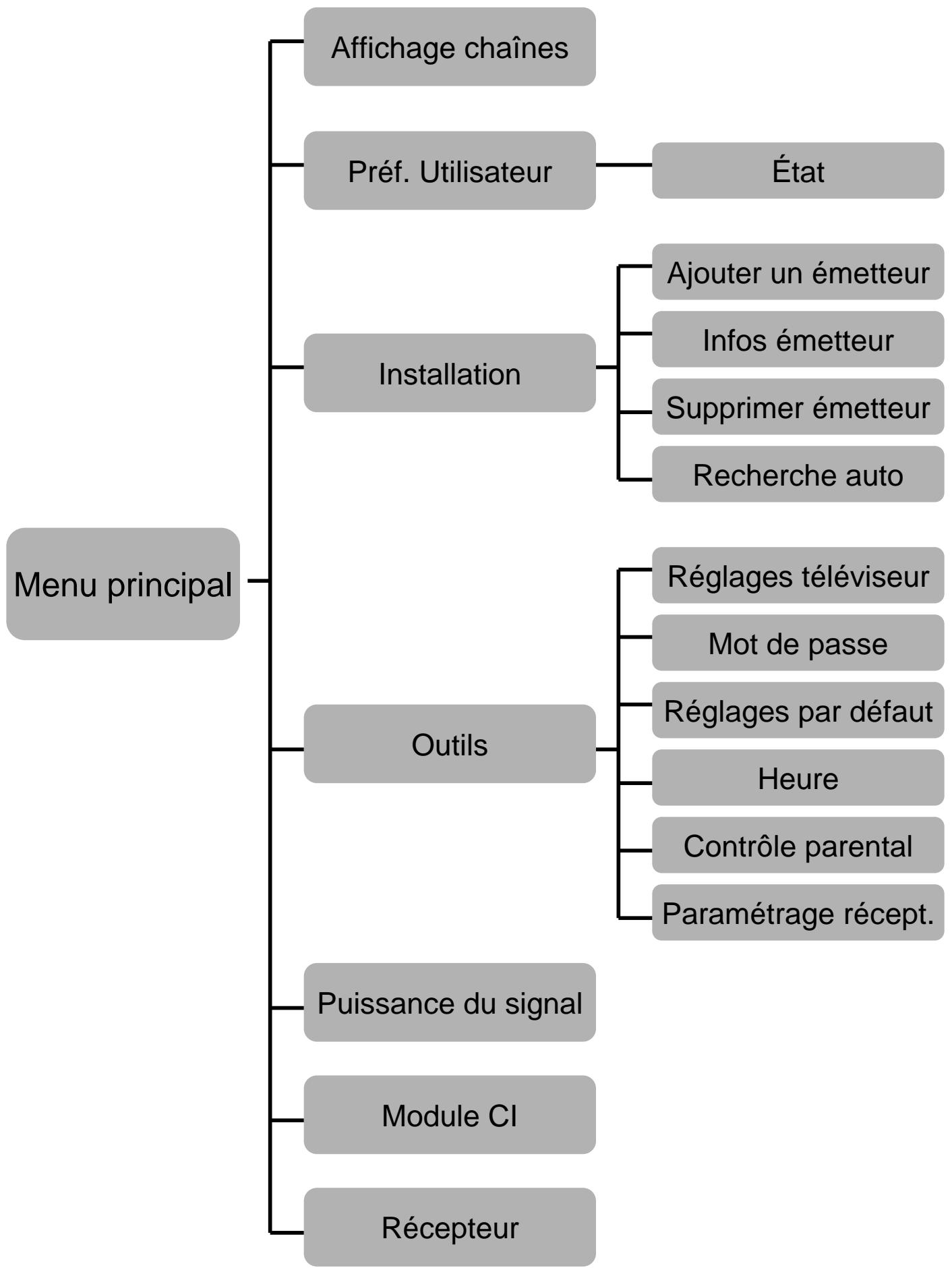

• Les informations sur le Module CI s’affichent à l’écran. 17-FR Structure des menus Affichage chaînes Préf. Utilisateur État Ajouter un émetteur Infos émetteur Installation Supprimer émetteur Recherche auto Réglages téléviseur Menu principal Mot de passe Réglages par défaut Outils Heure Contrôle parental Paramétrage récept. Puissance du signal Module CI Récepteur 18-FR Installation et connexions Avant d’installer et de connecter l’unité, lisez attentivement cette page, ainsi que les pages 2 et 3 de ce manuel pour garantir une utilisation appropriée. Avertissement RÉALISEZ CORRECTEMENT LES CONNEXIONS. Des branchements inappropriés risquent de provoquer un incendie ou d’endommager l’appareil.

UTILISEZ L’APPAREIL UNIQUEMENT DANS DES

VÉHICULES ÉQUIPÉS D’UNE MISE À LA TERRE NÉGATIVE DE 12 OU 24 VOLTS. (Consultez votre renvendeur en cas de doute.) Le non respect de cette règle risque de provoquer un incendie, etc. AVANT DE RÉALISER LE CÂBLAGE, DÉCONNECTEZ LE CÂBLE DE LA BORNE NÉGATIVE DE LA BATTERIE. Le non respect de cette règle risque de provoquer un choc électrique ou des blessures dus à des courts circuits électriques. N’EFFECTUEZ PAS DE RACCORDEMENTS SUR LES CÂBLES ÉLECTRIQUES. Ne retirez jamais la gaine isolante du câble pour alimenter un autre appareil, car vous risqueriez de surpasser la capacité électrique du câble et de provoquer un incendie ou un choc électrique. N’UTILISEZ PAS LES BOULONS OU LES ÉCROUS DES SYSTÈMES DE FREINAGE OU DE DIRECTION

POUR EFFECTUER DES CONNEXIONS DE MISE À

LA TERRE. Les écrous ou les boulons utilisés pour les systèmes de freinage ou de direction (ou tout autre système de sécurité), ou les réservoirs ne doivent JAMAIS être utilisés pour installer des éléments ou réaliser des connexions de mise à la terre. L’utilisation de ces éléments peut provoquer une perte de contrôle du véhicule, un incendie, etc. ATTENTION FAITES APPEL À UN SPÉCIALISTE POUR RÉALISER LE CÂBLAGE ET L’INSTALLATION DE L’APPAREIL. Le câblage et l’installation de cette unité nécessitent une expérience et des compétences techniques particulières. Pour plus de sécurité, contactez toujours le revendeur auprès duquel vous avez acheté ce produit pour faire réaliser ces opérations. UTILISEZ LES ACCESSOIRES SPÉCIFIÉS ET INSTALLEZ-LES DE FAÇON SÉCURISÉE. Veillez à utiliser uniquement les accessoires spécifiés. L’utilisation de toute autre pièce peut endommager cette unité ou empêcher son installation sécurisée. Les accessoires peuvent se détacher, au risque d’occasionner un danger ou une défaillance de l’appareil. DISPOSEZ LES CÂBLES DE FAÇON À ÉVITER TOUT ÉCRASEMENT OU PINCEMENT PAR UNE PIÈCE MÉTALLIQUE. Disposez les câbles en les éloignant des parties mobiles (telles que les rails des sièges) ou des pièces saillantes ou pointues afin d’éviter tout pincement et tout endommagement du câblage. Si les câbles passent à travers un trou dans une pièce métallique, utilisez un passe-fils en caoutchouc afin d’éviter tout endommagement de la gaine isolante du câble par le bord métallique du trou. N’INSTALLEZ PAS CET APPAREIL DANS UN LIEU

EXPOSÉ À UNE FORTE HUMIDITÉ OU À UNE

POUSSIÈRE EXCESSIVE. Évitez d’installer cette unité dans un lieu présentant un fort taux d’humidité ou une poussière excessive. L’humidité ou la poussière pénétrant à l’intérieur de cette unité peut provoquer une défaillance du produit. GARDEZ LES OBJETS DE PETITE TAILLE, TELS QUE LES PILES, HORS DE PORTÉE DES ENFANTS. Toute ingestion de ce type d’objet peut occasionner des blessures graves. En cas d’ingestion, consultez immédiatement un médecin.

N’INSTALLEZ PAS L’APPAREIL À UN

EMPLACEMENT OÙ IL EST SUSCEPTIBLE DE

GÊNER LA CONDUITE DU VÉHICULE, TEL QUE LE VOLANT OU LE LEVIER DE VITESSES. Vous risqueriez d’entraver la vision vers l’avant ou de gêner les mouvements, ce qui peut provoquer un accident grave. 19-FR Précautions Installation Veillez à déconnecter le câble de la borne négative (–) de la batterie avant d’installer votre TUE-T200DVB afin de réduire les risques d’endommagement de l’unité en cas de courtcircuit.

• Veillez à connecter les câbles de couleur conformément au diagramme. Des branchements incorrects peuvent provoquer un dysfonctionnement de l’unité ou endommager le système électrique du véhicule.
• Lorsque vous effectuez les connexions au système électrique de la voiture, faites attention aux composants installés en usine (par exemple, un ordinateur de bord). N’utilisez pas les câbles de ces appareils pour alimenter cette unité. Lors de la connexion du TUE-T200DVB au porte-fusibles, vérifiez que le fusible correspondant au circuit du TUE-T200DVB est d’insité appropriée. Le non respect de cette recommandation peut endommager l’unité et/ou le véhicule. En cas de doute, consultez votre revendeur ALPINE.
• Le TUE-T200DVB dispose de fiches femelles RCA pour effectuer des connexions à d’autres appareils (par exemple, à un amplificateur) équipé de prises RCA. La connexion d’autres appareils peut nécessiter un adaptateur. Dans ce cas, contactez votre revendeur ALPINE agréé pour obtenir de l’aide. Ce TUNER TV peut être placé dans le coffre, au niveau du passage de roue du siège passager avant ou sous le tableau de bord. Cependant, pour éviter des câbles inutiles, il est préférable d’installer le TUNER TV aussi près que possible de l’écran. N’INSTALLEZ PAS L’UNITÉ DANS UN ENDROIT

EXPOSÉ À L’HUMIDITÉ OU À UNE CHALEUR

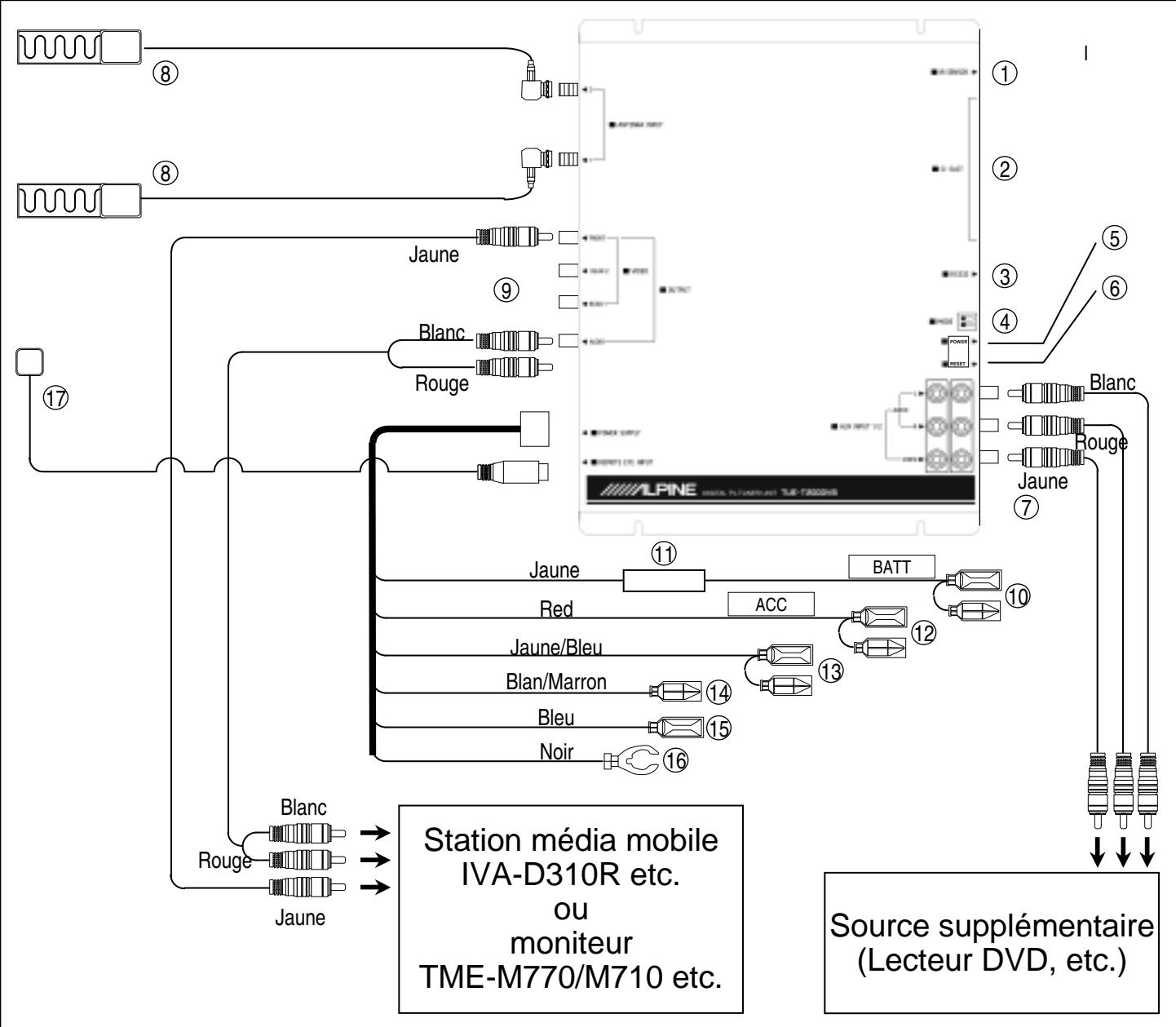

EXTRÈME (tel que le compartiment du moteur). Installation et connexions Schéma de connexions et de câblage du système

Blanc POWER RESET Blanc Rouge

Jaune/Bleu Blan/Marron

Station média mobile IVA-D310R etc. moniteur TME-M770/M710 etc. Capteur IR intégré Emplacement CI pour module CAM (Common 2 Access Module) 3 Connecteur RS232 pour la mise à jour du logiciel 4 Commutateurs de mode pour démarrer le téléchargement du logiciel et effacer l’ EEPROM 5 Bouton de réinitialisation 6 DEL d’alimentation 7 Entrée auxiliaire A/V 2x RCA 8 Prise d’entrée d’anntenne (F-plug/femelle) avec alimentation 5V/30mA intégrée. 9 Sortie RCA vidéo (x3) et audio (x1) Source supplémentaire (Lecteur DVD, etc.) 10 Câble de la batterie (jaune) À connecter à une borne sous tension du porte-fusibles, connectée à la batterie de la voiture (en dérivation du contacteur d‘allumage). 11 Porte-fusible (3,0A) 12 Câble d‘alimentation commuté (allumage) (rouge) À connecter à une borne auxiliaire du porte-fusibles. 13 Câble du frein à main (jaune/bleu) À connecter au frein à main, à une pièce métallique ou au châssis de la voiture. Câble d’entrée de la télécommande (blanc/marron) 14 À connecter au câble de télécommande du moniteur. Câble de sortie distante de l’antenne amplifiée Câble de mise à la terre (noir) 16 À connecter à une pièce métallique ou au châssis de la voiture. 17 Capteur IR externe 21-FR Spécifications Matériel Logiciel ALIMENTATION 12V à 24 V CC max. 18 W Constellation CO FDM Combinaisons 2K et 8K FEC incluant les modes hiérarchiques

Q PSK, 16-Q AM, 64-Q AM

TUNER Connecteur d’antenne Fréquence d’entrée Bande passante Entrée auxiliaire AV Sortie audio Sortie vidéo Emplacement CI Type F, femelle (5 V, 30 mA) UHF et VHF (47 – 862 MHz) 6, 7, 8 ou 7/8 MHz 2x RCA 1x RCA (stéréo) 3 x RCA (75 ), PAL/NTSC/SECAM pour CAM (PCMCIA)

INFORMATIONS GÉNÉRALES

Temperature de fonctionnement Dimensions Poids 22-FR Anglais/Allemand/Français Espagnol/Italien/Suèdois/Russe

LANGUES D’AFFICHAGE

DÉMODULATION Forme d’ondes Modes Tension en entrée Consommation électrique 0 à 70 °C 235 x 172 x 37 mm 1,4 Kg 400 services Prise en charge RECHERCHE AUTOMATIQUE DES CHAÎNESPrise en charge

MISE À NIVEAU DU LOGICIEL

TÉLÉTEXTE

via un chargeur RS232 Pris en charge (insertion VBI, Télétexte à l’écran) Pris en charge Prise en charge
