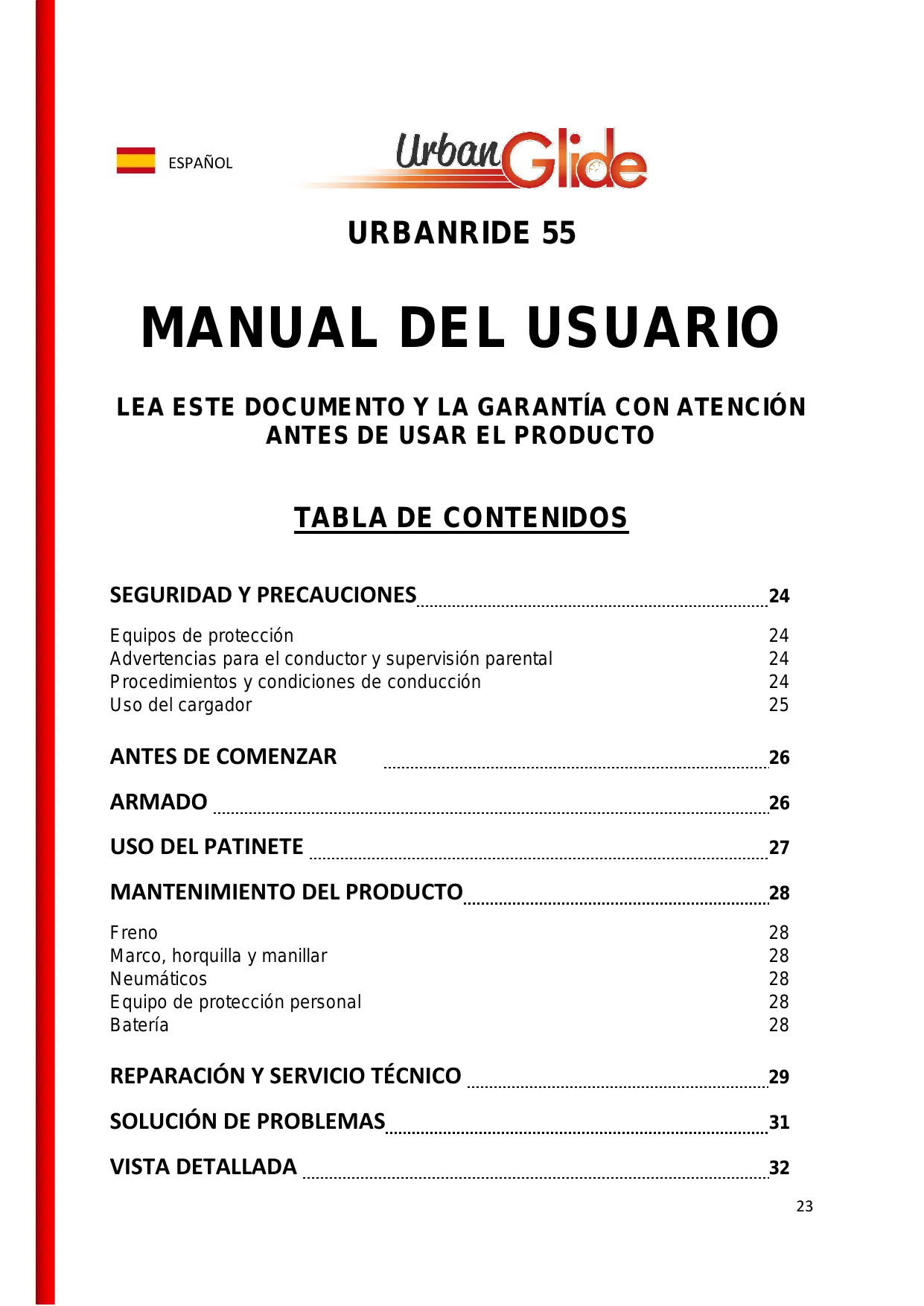

MANUAL DE USUARIO Ride 55 URBANGLIDE

Equipos de protecciôn 24 Advertencias para el conductor y supervisiôn parental 24 Procedimientos y condiciones de conduccién 24 Uso del cargador 25 ANTES DE COMENZAR ue 26 ARMADO 26

MANTENIMIENTO DEL PRODUCTO

Freno 28 Marco, horquilla y manillar 28 Neuméticos 28 Equipo de proteccién personal 28 Bateria 28

PRECAUCIÔN: Manejar una patineta eléctrica puede ser peligroso, tenga cuidado al usarla. El uso incorrecto del producto no afecta al fabricante. Preste atenciôn a los consejos y la seguridad que encontraré en este manual. Esta patineta puede causar pérdida de control, una caida o una situacién peligrosa. Si alguna de estas cosas sucede, corre el riesgo de perder la vida, use el equipo de seguridad y tenga cuidado. Conduce bajo su propio riesgo, utilice su sentido comün. Este manual contiene muchas advertencias y consejos para usar su patineta. Léalas atentamente y présteles atenciôn. Si se produce un accidente grave, no es responsabilidad de la empresa. + Equipos de proteccién Siempre use el siguiente equipo de seguridad: - _ Casco homologado y certificado segün su ubicacién. - _ Rodilleras y coderas - Camiseta de manga larga y pantalones largos. - Guantes -__ Zapatos con suelas de goma, nunca conduzca descalzo o con sandalias. Verifique que tiene bien atados los cordones y manténgalos lo més alejados posible de las ruedas y del sistema interno. + Consejos para el conductor y supervisién de los padres. El conductor no debe exceder los 50 kg, el tamaño y el peso no certifican completamente que el conductor tendré el control total del vehiculo. Este manual contiene informacién valiosa, advertencias y consejos, y es su responsabilidad asegurarse de que todos los usuarios sean conscientes de los riesgos. La edad recomendada para utilizarla es de 6 años. Es su responsabilidad poner a un niño mâs pequeño, teniendo en cuenta sus habilidades, madurez y capacidad para seguir las reglas. No toque el motor o los frenos durante o inmediatamente después de usar el vehiculo, estas piezas pueden estar extremadamente calientes. Procedimientos y condiciones de conducciôn Consulte las leyes y normas locales antes de utilizar la patineta. Siempre mire a su alrededor mientras conduce, y preste atenciôn a todos los peligros posibles. Siempre respete los derechos y propiedades de todos. No accione el acelerador sin estar sobre el vehiculo de forma segura. No intente hacer figuras o trucos con la patineta eléctrica. Este producto no esté diseñado para hacer saltos, derrapar, etc.

Para evitar cualquier riesgo de accidente, es necesaria la supervisién de los padres. Nunca conduzca en carreteras, cerca de vehiculos, cerca de escaleras, colinas, piscinas u otros arroyos. Sostenga el manillar con ambas manos. Este vehiculo es para un solo conductor. Mantenga sus dedos y todas las demäs partes de su cuerpo alejados de la cadena, el motor o los frenos. Nunca conduzca con un teléfono inteligente a mano o con un reproductor de mp3. Nunca cuelgues nada del vehiculo para tirar de él. Nunca ponga el vehiculo en contacto con agua, los componentes eléctricos pueden dañarse y crear una situacién peligrosa. Ruede solo sobre superficies planas y sélidas. Evite las superficies con grava, agujeros y hielo que pueden causar pérdida de control y accidentes. No conduzca por la noche o en âreas donde la visibilidad sea reducida. No conduzca en interiores donde las alfombras puedan interferir. Antes de cada uso, verifique que cada pieza esté en su lugar y en buenas condiciones. Las personas que tienen un seguimiento o tratamiento médico como: personas con problemas cardiacos, mujeres embarazadas, personas discapacitadas, personas que tienen un problema en la espalda o el cuello, no deben usar el patineta. Velocidad méxima de la patineta: 10 km/h Antes de cada uso, compruebe lo siguiente: - Los frenos estän en buen estado de funcionamiento. -__ Todos los componentes estän en buen estado y en su lugar. - Las partes que mostraron anomalias durante el ültimo uso se han reparado o cambiado de acuerdo con las condiciones del fabricante. + _Uso del cargador El cargador debe estar en perfectas condiciones con cada uso. Verifique los cables, el estado de las puntas, etc. Si el vehiculo no se carga, puede ser debido a que el cargador esté defectuoso. Tendrä que cambiarlo. Utilice ünicamente el cargador suministrado. El cargador no es un juguete y debe ser usado por un adulto. Nunca conecte el cargador cerca de productos o liquidos inflamables. Siempre desenchufe el cargador de ambos lados cuando no esté cargando.

1. Revise el cargador regularmente en büsqueda de posibles daños en el cable, enchufe, cubierta u otras partes.

En caso de que exista algün problema, no lo use hasta que haya sido reparado o remplazado.

2. Use solo un cargador suministrado o recomendado por nuestra empresa.

3. El cargador no es un juguete y slo debe ser usado por un adulto.

4. Nunca cargue el producto cuando existan materiales o liquidos inflamables cerca.

5. Desconecte el cable de poder y desenchüfelo del patinete cuando la carga haya finalizado.

6. Cargue el patinete solamente por el periodo recomendado. No sobrecargue el producto.

7. Siempre desconecte el cargador antes de limpiar el patinete.

Cuando desempaque la unidad, revise que los contenidos concuerden con la lista que se presenta a continuaciôn. ADVERTENCIA:Antes de armar el patinete, asegürese de que el interruptor de encendido esté en la posicién “OFF” (apagado).

TIEMPO ESTIMADO DE ARMADO

El armado puede realizarse en alrededor de 25 minutos, sin embargo, esto no incluye el tiempo de la primera carga Eltiempo de la primera carga es de 8 horas F 1 9. Regulador de aceleracién

10. Botôn de encendido

= 11 Pedal de freno 12 Enchufe de carga !| . Herramientas requeridas S—<K

1 Ilave abierta de 12-14 mm (no suministrada) 1 Ilave abierta de 13-15 mm (no suministrada) 2 Ilaves hexagonales de 4mm (suministradas con el patinete) 1 Ilave hexagonal de 4 mm (no suministrada) 1 destornillador (no suministrado) Armado de la empuñadura de conducciôn 1 ARMADO debe estar en el lado derecho). ADVERTENCIA: El patinete debe estar apagado (off) cuando lo cargue. De acuerdo a la Figura 1. alinee la barra-T de conducciôn y empüjela sobre el tubo de la horquilla. Asegürese de que los 4 agujeros estén alineados los unos con los otros. (Una vez instalado, el regulador de aceleracién de la empuñadura Inserte una tuerca hexagonal de cabeza redonda plana y un perno en el agujero de bloqueo. Apriete utilizando dos Ilaves hexagonales de 4mm.

Tiempo de carga para el primer uso: 7 horas

5. Tiempo de las cargas siguientes: alrededor de 4 horas

6. Para mantener el patinete en buenas condiciones, necesitaré cargarlo al menos

una vez al mes. Debe realizar este procedimiento cuando no lo ocupe regularmente. Revise que el interruptor esté en la posicién "OFF" antes de conectar el cargador. Conecte el cargador en el enchufe de carga que esté en el costado derecho de la caja de la bateria. Conecte el cargador a un tomacorriente de la red eléctrica y encienda. El indicador del cargador se encenderä. La luz de color rojo indica que la bateria esté cargändose, y la verde que la bateria esté completamente cargada

Asegürese de que el botén de encendido esté en la posiciôn “On” (encendido). El botén se ubica en el costado derecho de la plataforma Ponga un pie sobre la misma y ambas manos sobre el manillar. Para acelerar, presione el regulador de aceleracién que esté en el lado izquierdo de la empuñadura. Mientras mâs empuje, mâs répido iré. Asegürese de tener ambos pies sobre la plataforma del patinete cuando lo monte. Para dar la vuelta, gire el manillar a la izquierda o derecha para iren la direccién deseada. Para ir més lento, suelte el regulador de aceleraciôn y presione el freno trasero con su pie. Una vez que haya dejado de usar el patinete, presione el botén de encendido 5 hasta la posiciôn “OFF” (apagado).

Uso como patinete de impulso Use uno de sus pies para impulsarse contra el suelo. Para dar la vuelta, gire el manillar a la izquierda o derecha para ir en la direccién deseada. Para ir més lento, pise suavemente el freno trasero. Para detenerse, pise completamente el freno trasero.

MANTENIMIENTO DEL PRODUCTO

BATERIA Asegürese de que el botôn de encendido esté en la posicién “OFF” (apagado) cuando el patinete no esté en uso. No almacene o guarde el patinete en lugares helados o cubiertos de hielo. Las bajas temperaturas podrian degradar o dañar la bateria de forma permanente SIEMPRE REVISE: :

EL EQUIPO DE PROTECCION PERSONAL

Siempre utilice equipo de proteccién adecuado, como, por ejemplo: Un casco de seguridad de calidad confiable. (El uso de un casco de seguridad podria ser obligatorio dependiendo de las normativas y leyes locales). -__ Coderas y rodilleras -__ Playeras manga larga y pantalones largos - Guantes - Zapatos deportivos Asegürese de que los cordones de sus zapatos estén atados y no interfieran con las ruedas y el sistema de conduccién. FRENO Revise que el freno funcione correctamente. Cuando pise el pedal de freno, la rueda trasera debe dejar de girar. Cuando presione el freno, la potencia debe apagarse y el motor debe dejar de funcionar. Asegürese de que las ruedas puedan girar sin problemas y no entren en contacto con el pedal de freno cuando este ültimo no sea usado. Nunca monte el patinete si el freno esté en mal estado

REGULADOR DE ACELERACIÔN

Si el botôn de encendido esté en la posiciôn “ON” (encendido), gire el regulador de aceleracién y el motor comenzaré a mover al patinete hacia adelante. Asegürese de que esté en un espacio abierto y seguro antes de girar el regulador. Balance su cuerpo y sostenga el manillar con ambas manos cuando conduzca. NEUMÂTICOS Revise los neumäticos en büsqueda de desgaste y remplcelos cuando sea necesario

MARCO, HORQUILLA Y MANILLAR

Siempre revise con atenciôn su patinete antes de usarlo. Revise que no existan fisuras, desgaste o piezas sueltas. Realice las reparaciones o cambios de piezas necesarios antes de utilizarlo.

Herramientas necesarias: 1 destornillador, una Ilave abierta de 12-14mm y una lave abierta de 13-15mm. Suelte los tornillos de Suelte los tornillos de fijacién Retire la tuerca del eje de la bloqueo de la cubierta del usando un destornillador. rueda trasera usando una motor usando un llave de 13-14 mm. destornillador, luego retire la cuhierta Tome nota de la ubicaciôn de las piezas de la rueda trasera y asegürese de que todas queden en su posicién correcta cuando las vuelva a montar.

REEMPLAZO DE LA RUEDA TRASERA

Monte la rueda de reemplazo Asegürese de que el eje de Apriete la tuerca del eje de la Monte la cubierta del motor sobre el marco inserténdola la rueda trasera se haya rueda trasera con una lave usando un destornillador. No sobre la caja del eje, deslizado a su lugar en la de 13-14 mm y luego revise apriete demasiado los revirtiendo la operaciôn caja del eje de la rueda que pueda girar libremente. tornillos o podria dañar la descrita arriba en el paso 2. sobre el marco. Luego, cubierta. apriete los tornillos de fijacién del motor usando un destornillador.

Retire el eje de la rueda Tome nota de la ubicacién de las Apriete el eje de la rueda delantera giréndola hacia la piezas de la rueda delantera y delantera giréndola hacia la izquierda con dos Ilaves asegürese de que todas queden en derecha con dos Ilaves hexagonales de 5mm. su posicién correcta cuando las vuelva a montar. (The front wheel is removed in a similar way to the way the rear wheel is removed.)

REPARACIÔN Y SERVICIO TÉCNICO

No guarde la bateria en un entorno donde la temperatura sea superior a 25°C o inferior a °C. Este patinete contiene baterias de plomo-écido selladas, las cuales deben ser recicladas de acuerdo con las normativas y leyes locales. Lea comprensivamente las siguientes instrucciones relacionadas con la eliminacién de las baterlas. Eliminaciôn: Este producto contiene baterias de plomo-âcido selladas, las que deben ser eliminadas de manera segura para el medio ambiente. No elimine las baterias arrojéndolas al fuego. Si lo hace, estas podrian estallar o filtrar sus liquidos al entorno. No elimine las baterias arrojéndolas junto con su basura doméstica normal. Su incineracién o uso como relleno, o su mezcla con la basura normal esté prohibida en la mayoria de las âreas. Regrese las baterias agotadas a las tiendas recicladoras locales aprobadas o a un vendedor de bateria de auto. Cargador: El cargador suministrado con el patinete debe ser revisado regularmente en büsqueda de daños en el cable, enchufe, carcasa y otras piezas. En caso de que exista algün problema, el patinete no debe ser cargado hasta que el cargador haya sido reparado o reemplazado. Ruedas: El desgaste de las ruedas y del sistema de conducciôn es inevitable en el curso de su funcionamiento. Esto no representa una falla del producto. El usuario deberä revisar regularmente las ruedas y el sistema de conduccién en büsqueda de desgaste, y deberé hacer los ajustes o cambios que se requieran cuando sea necesario. ADVERTENCIA: Si la bateria tiene una fuga, evite el contacto con el âcido y coloque la bateria dentro de una bolsa de plästico. Consulte las instrucciones de eliminacién que aparecen arriba. Si el âcido entra en contacto con la piel o los ojos, lave con agua fria durante al menos 15 minutos y contâctese con un médico

SOLUCIÔN DE PROBLEMAS

Problema Posible causa Solucién Cambie la posicién del botén de encendido a ON El botén de encendido estä (encendido). en la posicién OFF . . . (apagado). Cargue la bateria por completo. Cargue la bateria El patinete no . h durante 7 horas la primera vez. Luego, el resto de las enciende La bateria no esté cargada cargas duraré 4 horas Los cables o los conectores Desmantele el patinete y revise la conexién de estän sueltos o desenchufados. | energia y la conexiôn del controlador en büsqueda de piezas sueltas.Reconecte en caso de ser necesario. Cargue la bateria por completo Cargue la bateria durante 7 horas la primera vez. Luego, el resto de las cargas duraré 4 horas. 5 La bateria requiere de carga. | Revise que el cargador esté conectado a una fuente del El tempo de sumistro eléctico de 230V. funcionamiento del patinete es corto. La bateria no acepta la carga completa. Asegürese de que el tomacorriente esté funcionando. La bateria podria necesitar ser reemplazada. Incluso con el cuidado adecuado, las baterias recargables no duran para siempre. La bateria recargable promedio dura entre 1 y 2 años dependiendo de las condiciones del patinete y su uso. El patinete funciona a una velocidad muy lenta El patinete esté sobrecargado. La superficie de conduccién no es adecuada Los frenos no estän ajustados correctamente Asegürese de que el patinete no esté sobrecargado. Este producto esté diseñado para suportar una carga mäxima de 50kg. Una sobrecarga excesiva apagaré automäticamente el patinete a manera de proteccién. No conduzca el patinete colina arriba o para remolcar cargas. No sobrecargue el patinete, pues podria causar que la bateria y sus partes electrônicas se desgasten prematuramente y dañen el sistema de energia. Conduzca sobre superficies sélidas, parejas, limpias y secas tales como veredas y terrenos planos Consulte el manual de instrucciones sobre cémo ajustar los frenos.

Ses Pieza | Designacién Pieza | Designaciôn 1 Horquilla delantera 12 Controlador 2 Rueda delantera 1 Bateria 3 Enchufe de carga 14 Cubierta de pedal de freno 4 Caja de la bateria 15 Motor 5 Soporte de apoyo 16 Rueda trasera 6 Cubierta del motor 17 Cubierta del LOGO 7 Cubierta decorativa 18 Base para pie 8 Aro de nilôn inferior 19 Empuñadura 9 Marco 20 Regulador de aceleracién 10 Interruptor de potencia de freno 21 Manillar ll Aro de nilén superior 22 Botén ON/OFF (encender/apagar)
