MANUAL DE USUARIO Ride 85C+ URBANGLIDE

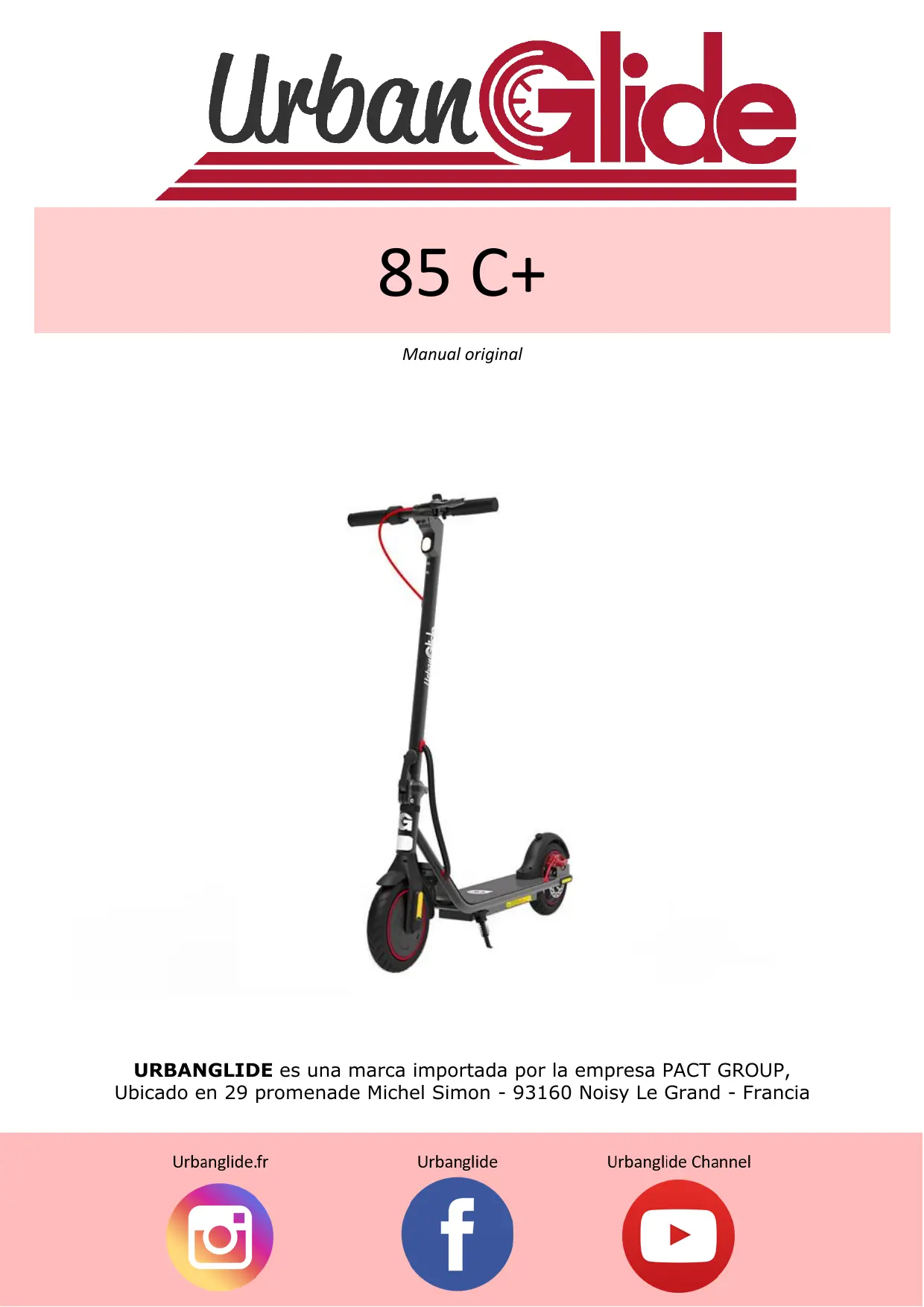

mGlide 85 C+ Manual original URBANGLIDE es una marca importada por la empresa PACT GROUP, Ubicado en 29 promenade Michel Simon - 93160 Noisy Le Grand - Francia Urbanglide fr Urbanglide Urbanglide Channel

Seguridad y precauciôn Siga y lea las instrucciones de este manual sobre los procedimientos operativos, incluidos el encendido, el arranque, el frenado, el mantenimiento y el almacenamiento. Lea los riesgos y los consejos de seguridad del manual. El uso de un producto eléctrico puede ser peligroso si el usuario no esté atento. El mal uso y el incumplimiento de las instrucciones de seguridad no implican a la empresa en caso de accidente. El usuario debe ejercer su autocritica y sentido comün para detectar peligros potenciales. Consulte las normas y leyes de su pais para saber dénde y cémo utilizar legalmente su producto. Debe obedecer las normas y leyes aplicables a los vehiculos y peatones. + Equipo de proteccién Siempre use el siguiente equipo de seguridad: - Casco homologado y certificado segün tu ubicacién - Rodilleras y coderas - Camiseta de manga y pantalén largos -Guantes - Zapatos con suela de goma, nunca conduzca descalzo o en sandalias Revisar tener los cordones abrochados, y mantenerlos lo més alejados posible de las ruedas y del sistema interno. + Asesoramiento al conductor El usuario no debe pesar mâs de 100kg, la altura y el peso no certifican completamente que el usuario tendré el control total del vehiculo. Es su responsabilidad asegurarse de que todos los usuarios sean conscientes de los riesgos. La edad recomendada para usar este producto es de 12 años. Es su responsabilidad poner a un niño més pequeño en consideraciôn de sus habilidades, madurez y capacidad y seguir las reglas. No toque el motor o los frenos del producto inmediatamente después de su uso, estas partes pueden estar extremadamente calientes + Consejos de seguridad Témese el tiempo para aprender los conceptos bésicos de la prâctica para evitar accidentes graves durante el uso del producto, esto pasa por los siguientes puntos: - La edad del conductor debe ser de al menos 12 años, para un paseo placentero la cadera del conductor no debe sobrepasar el manillar del , y su visibilidad debe ser de al menos 30cm por encima del manillar. - Acérquese al vendedor para ser dirigido a una organizacién de capacitaciôn adecuada; - Evite las éreas de mucho tréfico o éreas concurridas; - En todos los casos, anticipe su trayectoria y velocidad respetando el cédigo de circulacién, el cédigo de peatones y las personas ms vulnerables; - Cruzar los pasajes protegidos mientras camina; - No desvie el vehiculo de su uso inicial; - Controlar periédicamente el apriete de los diversos elementos atornillados, en particular los ejes de las ruedas, el sistema de plegado, el sistema de direccién y el eje de freno: - Eliminar los bordes afilados causados por el uso; - No modifique ni transforme el vehiculo, incluidos el tubo y el manguito de direccién, la potencia, el mecanismo de plegado y el freno trasero. + Uso general Eltréfico de la ciudad implica cruzar muchos obstâculos, como aceras o escalones. Se recomienda evitar saltar obstâculos. Es importante anticipar y adaptar su trayectoria y velocidad a las de un peatén antes de cruzar estos obstâculos. También se recomienda bajarse del vehiculo cuando estos obstculos se vuelvan peligrosos por su forma, altura o riesgo de derrape que presenten En caso de accidente, ponte a salvo y ponte un chaleco amarillo para ser visto en la carretera, apaga el patinete y Ilama a los servicios de emergencia. La velocidad méxima del patinete (25 km/h) puede variar en funcién del peso del usuario, las condiciones meteorolégicas y la inclinacién de la calzada.

+ Buen funcionamiento Para operar este patinete es necesario el ajuste y mantenimiento antes y después de cada uso, no se exponga a ningün riesgo cuando se realicen estas operaciones, use equipo de proteccién personal y comuniquese con el fabricante en caso de preguntas o dudas, tenga en cuenta también de cualquier mal uso razonablemente previsible. Cualquier carga sujeta al manubrio afectaré la estabilidad del vehiculo, por favor no Ileve cargas pesadas ni coloque accesorios o elementos adicionales no aprobados por el fabricante ya que esto puede hacer que la conduccién sea muy inestable. + __ Procedimientos y condiciones de conduccién Consulte las leyes y normativas de su pais antes de utilizar el producto. En Francia, la velocidad lineal en terreno Ilano y una persona que no supere la carga mäxima permitida es de 25 km/h. Mire a su alrededor cuando utilice el producto y preste atenciôn a cualquier peligro potencial. Es importante respetar los derechos y propiedades de todos. Por su seguridad, no pise el acelerador si no esté en el producto. Este producto no esté diseñado para realizar saltos, acrobacias y derrapes. Nunca conduzca en carreteras, cerca de vehiculos, escaleras, colinas, piscinas u otros cuerpos de agua. Sujete el manillar con ambas manos. Nunca monte a més de una persona en el producto. Asegürese de mantener los dedos y todas las demäs partes del cuerpo alejadas de las piezas que puedan calentarse durante el uso (freno, motor, cadena). Nunca use el producto con un reproductor de audio o con su teléfono inteligente en la mano. Nunca utilice el producto para tirar de algo, ya que esto dañaré los componentes y desgastaré la bateria. Nunca ponga el producto en contacto con agua, los componentes eléctricos pueden dañarse y crear una situacién peligrosa Conduzca solo sobre superficies planas y sélidas. Evitar superficies con grava, hoyos, hielo, que pueden causar pérdida de control del producto. No conduzca de noche o en âreas donde la visibilidad sea reducida. Ademäs, no conduzca en interiores, donde las alfombras y los tapetes pueden estorbar. El nivel de presiôn sonora de las emisiones con ponderacién À en el puesto de conduccién no supera los 70 dB(A). El valor total de las vibraciones a las que esté expuesto el sistema mano-brazo no supera los 2,5 m/s?, el valor cuadräético medio ponderado en frecuencia mäximo de la aceleracién a la que esté expuesto todo el cuerpo no supera los 0,5 m/2. (Precisién de la mediciôn incierta) Después de cada uso, compruebe que cada pieza esté en su sitio y que no esté dañada. Antes de cada uso, compruebe los siguientes puntos: - Los frenos estän en buen estado de funcionamiento -__ Todos los componentes estén en buenas condiciones y en sus lugares - Las piezas que hayan presentado anomalias durante el ültimo uso hayan sido reparadas o cambiadas segün las condiciones del fabricante. Compruebe la presién de los neumäticos antes del primer uso, asegürese de que el neumätico esté inflado a 2,4 bares MAX. No deben usar el producto personas que tengan seguimiento o tratamiento médico como: personas cardiacas, mujeres embarazadas, personas no responsables, personas con problemas de espalda o cuello + Uso del cargador Antes de utilizar el producto, es necesario cargarlo. Es posible que se requiera una carga prolongada antes del primer uso. Confie en la luz del indicador de bateria. Es posible cargar su bateria en cualquier momento para garantizar una potencia constante, no es necesario esperar hasta que la bateria esté completamente vacia para cargarla. No utilice cargadores de otras marcas, ya que pueden dañar la bateria de su producto. Es importante cargar la bateria al menos una vez cada 3 meses, incluso si no esté utilizando el producto, para garantizar un ciclo de vida normal. E vite los golpes y el contacto con el agua, estos son factores no cubiertos por la garantia que pueden dañar la bateria. El cargador proporcionado es "inteligente", est diseñado para detenerse al 100% de la carga y no dañar la bateria. El cargador debe estar en perfectas condiciones cada vez que lo uses, revisa los cables, el estado de las puntas y conectores. Si el producto no carga, el cargador puede estar defectuoso, entonces es necesario cambiarlo. El cargador solo debe ser utilizado por un adulto, es importante desconectarlo de ambos lados cuando no se esté cargando. No cargue su scooter sin vigilancia.

+ Baterfa No almacene la bateria a temperaturas extremas. Por debajo de 30°C y por encima de 0°C. Si no usa su producto durante 60 a 90 dias, la baterfa puede ser menos eficiente que cuando comenzé. Esta pérdida de autonomia se debe a la falta de uso y, por tanto, no esté cubierta por la garantia. Al final de su ciclo, la bateria debe desecharse separadamente de los residuos genéricos indiferenciados Deseche las baterias en los contenedores previstos para tal fin. Recolectar y reciclar baterias ayuda a proteger el medio ambiente y conservar los recursos materiales. Este producto contiene una bateria de iones de litio, cualquier incendio debe extinguirse con un extintor de polvo (incendio Clase D) (La bateria es un elemento sujeto a desgaste, la garantia le cubre de una averia hasta 6 meses después de la compra de su patinete). + Mantenimiento Guarde su producto en un lugar seco y sin polvo, y evite dejarlo demasiado tiempo en un espacio hümedo o bajo el sol. Para limpiar su dispositivo, use un paño hümedo y un detergente suave. No use alcohol, gasolina, queroseno u otros solventes quimicos agresivos para limpiar su dispositivo, lo que dañar4 su apariencia y estructura. Verifique constantemente el estado de los componentes de su producto, si alguna pieza est dañada, reemplâcela antes de usar el producto. Si una pieza no funciona correctamente, corre el riesgo de caerse y lesionarse. + Transporte Si desea transportar su producto, asi como su bateria, en aviôn u otro medio de transporte, péngase en contacto con las autoridades locales competentes y el transportista con antelaciôn para informarle de las prohibiciones y restricciones de transporte. Las baterias de litio se consideran peligrosas en muchos paises. Antes de emprender un viaje, asegürese de que el acceso y el transporte estén autorizados. El derecho internacional prohibe el transporte aéreo de baterias de litio + Uso del producto Para encender su producto, presione el botén de encendido ubicado en su manillar. Para avanzar, dale un impulso con el pie y presiona el acelerador también ubicado en el manillar. Coloque ambos pies sobre el producto y apriete el gatillo del acelerador. P ara frenar utilice los frenos manuales situados en el manillar. Antes de cada uso, verifique que las ruedas no estén obstruidas y que los frenos funcionen. Para realizar ciertos ajustes bâsicos, en particular el juego del control de freno ven y descubre nuestros videos tutoriales disponibles en nuestro canal de YouTube: URBANGLIDE CHANNEL. El uso de este tipo de productos durante un periodo prolongado puede causar vibraciones que pueden ser desagradables, tome descansos regularmente. Para advertir a otros usuarios de su presencia, use el zumbador ubicado en su manillar, si su producto est equipado con ellos. Usa el LED frontal para iluminar tu camino en lugares oscuros. Cuando detenga su producto, use el soporte para estabilizarlo. + Chatarra ESTE PRODUCTO CONTIENE BATERIAS DE LITIO QUE DEBEN RECICLARSE DE FORMA SEGURA: La bateria debe retirarse antes de desecharla. Antes de cualquier intervencién, recuerde apagarlo y desenchufarlo de la toma de corriente. ADVERTENCIA: Al igual que con cualquier componente mecénico, un vehiculo esté sujeto a una gran tensiôn y desgaste. Diferentes materiales y componentes pueden reaccionar de manera diferente al desgaste o la fatiga. Si se excede la vida ütil esperada de un componente, puede romperse repentinamente y correr el riesgo de lesionar al usuario. Las grietas, los rayones y la decoloracién en éreas de alta tensiôn indican que el componente ha excedido su vida ütil y debe ser reemplazado {Este patinete no esté diseñado para ser utilizado o estacionado en lugares püblicos)

+ Lista de piezas sujetas a desgaste : Algunas piezas deben ser sustituidas en funcién del grado de desgaste y del tiempo de uso, las piezas de recambio pueden obtenerse en la siguiente direccién (Seccién 85 C+) https://boutique.urbanglide.com Piezas de recambio Criterios de Criterios de Método de sustituciôn aceptabilidad sustituciôn Referencias Neuméticos Pérdida de su forma original, grietas, astillas o cualquier otro signo de desgaste Video en linea en el canal Urbanglide de YouTube A peticiôn del servicio de atencién al cliente Discos de freno Ruido anormal durante el frenado, bajo espesor (<2,5mm) Conduce a 15Km/h Frena durante 1m, el producto debe detenerse Video en linea en el canal Urbanglide de YouTube Forros de freno Ruidos de frenado anormales o ruidos de Video en linea en el canal Urbanglide A peticiôn del servicio de atencién al cliente friccién anormales de YouTube Video en linea en El cable de control del el canal A peticiôn del servicio Cable deshilachado . P ie j freno Urbanglide de de atencién al cliente YouTube Cinta retrorreflectante Cuando se desprende Video en linea en el canal Urbanglide de YouTube A peticiôn del servicio de atencién al cliente Rodamientos Ruidos anormales Contacte con nuestro servicio de atenciôn al cliente Contacte con nuestro servicio de atencién al cliente El nümero de serie tiene el año de fabricacién como prefijo en la etiqueta de informaciôn de su producto. MMAAAAXXXXXXXXXXXXXX

(TFÉ A Al No se recomienda conducir Cuando conduzca por terrenos Béjate del patinete cuando pases por con Iluvia o malas condiciones inestables e intransitables, una puerta, en un ascensor o en las meteorolégicas reduzca la velocidad. escaleras. Por su seguridad, no acelere No se ponga sobre el Cuando conduzcas, mantén en los tramos de bajada guardabarros de su producto ambas manos en tu patinete para no dañarlo.

(e) No toque los frenos de disco después de usar su patinete, estas partes pueden estar calientes después de un largo viaje No suba ni baje escaleras mientras conduce su patinete.

Esté prohibido conducir su Al girar, reduzca la velocidad No conduzcas en un charco de patinete eléctrico en la para evitar el riesgo de caida agua de mâs de 2 cm de altura carretera Estä prohibido circular con dos No pise el acelerador cuando no esté Evite los obstäculos al personas en su patinete o con un en el patinete conducir niño menor de 12 años (357 No sujete ningün objeto a su patinete que Deje ambos pies en la plataforma de su pueda afectar a la distribucién del peso y patinete. provocar una caida.

Uso de la pantalla Modo de velocidad Pantalla encendida o apagada Q Indicador de freno EL Indicador de bateria Cédigos de error ERROR Descripciôn Soluciôn de problemas EO Fallo de comunicacién de la Compruebe los cables de conexiôn entre la pantalla y la placa base. pantalla / placa base El Error del acelerador Compruebe la conexién del acelerador. E2 Defecto de freno Compruebe el estado de los cables y discos de freno. E3 Fallo del motor Compruebe el estado del motor. E4 Falla del transistor Compruebe la conexién de la placa base al motor. ES Error de la placa base Compruebe los cables de conexiôn y el estado de la placa base. E6 Fallo de la bateria Compruebe la bateria.

La bateria no esté cargada Los cables de conexién estén desconectados. La bateria necesita ser recargada La bateria no esté completamente cargada Sobrecarga/corte Un fusible caido Los frenos no estän ajustados correctamente El producto esté sobrecargado Utiliza su producto en condiciones inadecuadas Las ruedas y los neumäticos estän dañados

Cargue la bateria y compruebe que el cargador muestre una luz roja. Compruebe que todos los cables estén bien conectados y que ninguno de ellos esté dañado. Cargue la bateria y compruebe que el cargador muestre correctamente una luz roja. Compruebe que el cable del motor esté conectado correctamente. Es posible que sea necesario reemplazar la bateria. La sobrecarga puede hacer que el producto falle. Apague el producto, espere 15 segundos y vuelva a encenderlo. Comience por verificar primero el estado de todos los cables. Compruebe el estado de los frenos e intente liberarlos. Si esto no resuelve el problema, péngase en contacto con el servicio postventa. Compruebe si el usuario pesa menos del peso recomendado anteriormente. También asegürese de que ningün objeto interfiera con el correcto funcionamiento del producto. Asegürese de estar en terreno plano, seco y estable. Compruebe el estado de las ruedas del producto.

Para ms informacién, péngase en contacto con nuestro servicio de atenciôn al cliente en la siguiente direcciôn https://urbanglide.com/contact/ También encontrarä muchos videos tutoriales sobre el cuidado y el mantenimiento de su producto en nuestro canal de YouTube : UrbanGlide Channel Por ültimo, no dudes en seguirnos en nuestras redes sociales Instagram y Facebook para estar al dia de nuestras novedades. Puede encontrar la ültima actualizacién de este manual en formato digital entrando en nuestra pâgina web : www.urbanglide.com (Rübrica del modelo en cuestién). La versién en papel se le facilitaré si la solicita a nuestro servicio de atenciôn al cliente. Todos los nombres de productos, logotipos y marcas comerciales son propiedad de sus respectivos dueños. Todos los nombres de empresas, productos y servicios que se mencionan en este manual son sélo para fines de identificaciôn. La mencién de estos nombres, logotipos y marcas comerciales no constituye una recomendacién de uso. Urbanglide.fr Urbanglide Urbanglide Channel

TVPAC Urban Glide ROUP

DECLARACIÔN DE CONFORMIDAD ORIGINAL

Nosotros, el Grupo PACT abajo firmante, declaramos que el producto. Modelo : 85 C+ Tipo : Patinete electrico Funciôn : Patinete eléctrico para el transporte individual Product description : Scooter eléctrico 36V 5.2Ah Fabrication batch : 082023UG85C +ZZ Year of construction : 2023 Cumple todas las normas y directrices técnicas siguientes: DIRECTIVAS [201430/ÆU [ 2006/42/EC [2011/65/EU PRUEBA ESTANDAR
