GEBRUIKSAANWIJZING Ride 55 URBANGLIDE

Beschermingsuitrusting 57 Bestuurdersadvies en ouderlijk toezicht 57 Procedures en rijomstandigheden 57 De oplader gebruiken 58

MONTAGE 59 DE STEP GEBRUIKEN . HARDWARE ONDERHOUD ee 61 Rem 61 Frame, vork, en stuur 61 Banden 61 Persoonlijke beschermingsmiddelen 61 Batteri) 61

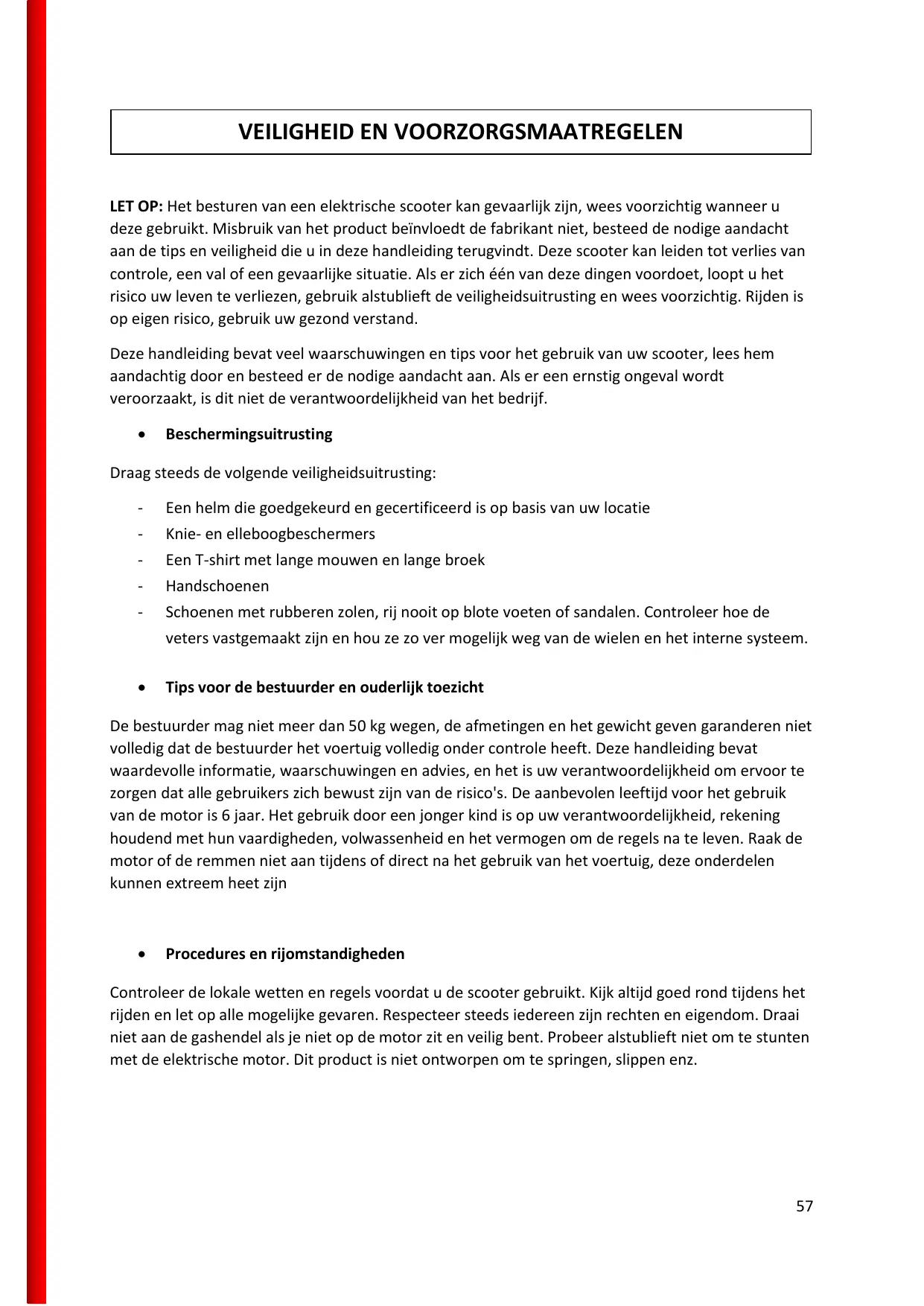

LET OP: Het besturen van een elektrische scooter kan gevaarlijk zijn, wees voorzichtig wanneer u deze gebruikt. Misbruik van het product beïnvloedt de fabrikant niet, besteed de nodige aandacht aan de tips en veiligheid die u in deze handleiding terugvindt. Deze scooter kan leiden tot verlies van controle, een val of een gevaarlijke situatie. Als er zich één van deze dingen voordoet, loopt u het risico uw leven te verliezen, gebruik alstublieft de veiligheidsuitrusting en wees voorzichtig. Rijden is op eigen risico, gebruik uw gezond verstand. Deze handleiding bevat veel waarschuwingen en tips voor het gebruik van uw scooter, lees hem aandachtig door en besteed er de nodige aandacht aan. Als er een ernstig ongeval wordt veroorzaakt, is dit niet de verantwoordelijkheid van het bedrijf. + _Beschermingsuitrusting Draag steeds de volgende veiligheidsuitrusting: - Een helm die goedgekeurd en gecertificeerd is op basis van uw locatie - _ Knie- en elleboogbeschermers - Een T-shirt met lange mouwen en lange broek - Handschoenen -__ Schoenen met rubberen zolen, rij nooïit op blote voeten of sandalen. Controleer hoe de veters vastgemaakt zijn en hou ze zo ver mogelijk weg van de wielen en het interne systeem. e Tips voor de bestuurder en ouderlijk toezicht De bestuurder mag niet meer dan 50 kg wegen, de afmetingen en het gewicht geven garanderen niet volledig dat de bestuurder het voertuig volledig onder controle heeft. Deze handleiding bevat waardevolle informatie, waarschuwingen en advies, en het is uw verantwoordelijkheid om ervoor te zorgen dat alle gebruikers zich bewust zijn van de risico's. De aanbevolen leeftijd voor het gebruik van de motor is 6 jaar. Het gebruik door een jonger kind is op uw verantwoordelijkheid, rekening houdend met hun vaardigheden, volwassenheid en het vermogen om de regels na te leven. Raak de motor of de remmen niet aan tijdens of direct na het gebruik van het voertuig, deze onderdelen kunnen extreem heet zijn + _Procedures en rijomstandigheden Controleer de lokale wetten en regels voordat u de scooter gebruikt. Kijk altijd goed rond tijdens het rijden en let op alle mogelijke gevaren. Respecteer steeds iedereen zijn rechten en eigendom. Draai niet aan de gashendel als je niet op de motor zit en veilig bent. Probeer alstublieft niet om te stunten met de elektrische motor. Dit product is niet ontworpen om te springen, slippen enz.

Om risico's op ongevallen te vermijden, is ouderlijk toezicht noodzakelijk. Rij nooit op de weg, in de buurt van voertuigen, trappen, heuvels, zwembaden of andere beekjes. Hou het stuur met beide handen vast. Rijd nooït meer dan één persoon op de motor. Houd uw vingers en alle andere delen van uw lichaam uit de buurt van de ketting, motor of remmen. Rij nooit met een smartphone of met een mp3-speler bij de hand. Hang nooit iets op de motor om hem te trekken. Breng het voertuig nooit in contact met water, elektrische componenten kunnen worden beschadigd wat een gevaarlijke situatie kan veroorzaken. Rij enkel op vlakke, stevige oppervlakken. Vermijd opperviakken met grind, gaten, ijs dit kan ervoor zorgen dat u de controle verliest en ongelukken veroorzaken. Rij niet ‘s nachts of in gebieden met verminderde zichtbaarheid. Rij niet binnen in huis, waar tapijten kunnen interfereren. Controleer voor elk gebruik of elk onderdeel op zijn plaats zit en in goede staat verkeert. Mensen die medische follow-up of behandeling hebben, zoals: hartaandoeningen, zwangere vrouwen, onverantwoordelijke mensen, mensen rug- of nekproblemen, mogen de motor niet gebruiken. Maximumsnelheid van de scooter: 10km/u Controleer véér elk gebruik het volgende: -__ Dat de remmen goed werken. -__ Dat alle onderdelen in goede staat zijn en op hun plaats zitten. -_ Dat de onderdelen die tijdens het laatste gebruik onregelmatigheden vertoonden, gerepareerd of gewijzigd werden volgens de voorwaarden van de fabrikant. + De oplader gebruiken De oplader moet bij elk gebruik in perfecte staat zijn, controleer de kabels, de conditie van de tippen enz., als de motor niet oplaadt, kan het zijn dat de oplader defect is, u dient deze dan te vervangen. Gebruik alleen de meegeleverde oplader. De oplader is geen speelgoed en moet door een volwassene worden gebruikt. Sluit de oplader nooit aan in de buurt van ontvlambare producten of vloeistoffen. Trek altijd de oplader altijd uit aan beide kanten als u niet oplaadt.

DE OPLADER GEBRUIKEN

1. Controleer de lader regelmatig op mogelijke schade aan het snoer, de stekker, de kap of andere onderdelen. Als u

schade opmerkt, gebruik de oplader dan niet voordat deze gerepareerd of vervangen werd.

2. Gebruik alleen een oplader die geleverd of aanbevolen wordt door ons bedrijf.

3. De oplader is geen speelgoed en mag alleen worden gebruikt door een volwassene.

4. Laad nooit op als er zich ontvlambare materialen of vloeistoffen in de buurt bevinden

5. Ontkoppel het netsnoer en haal de stekker uit het stopcontact als het opladen voltooid is

6. Laad de scooter alleen op gedurende de aanbevolen tidsduur. Overlaad hem niet.

Controleer bij het uitpakken de inhoud met de paklijst. WAARSCHUWING: Controleer voordat u de step monteert of de aan/uit-schakelaar op ‘UIT' staat. GESCHATTE TIj D VOOR DE MONTAGE De montage kan meestal in 25 minuten worden voltooid, exclusief de tijd nodig voor de eerste keer op te laden. De oplaadtijd voor de eerste keer is 7 uur. 17 Gashendel

18. Aan/uit-schakelaar

Benodigd gereedschap ——% 7 1st 12—14mm vlakke 2st4mm inbussleutels sleutel (niet meegeleverd (meegeleverd met de 1 stschroevendraaier met step) step) (niet meegeleverd met de 1st 13—15mm vlakke 1st 4mm inbusdopsleutel step) sleutel (niet meegeleverd | (niet meegeleverd bij de met step) step) MONTAGE Het stuur monteren

Volgens figuur 1, lijn de T-staaf uit en duw deze op de vorkbuis. Zorg ervoor dat alle vier de gaten op elkaar uitgelijnd zijn. (De gashendel op de handgreep moet zich aan de rechterkant bevinden nadat deze geïnstalleerd is.) Plaats een platte zeskantmoer en schroef deze vast in het slotgat, zoals aangegeven op de tekening, en draai ze vast mettwee 4mm inbussleutels WAARSCHUWING: De step moet altijd worden uitgeschakeld tijdens het opladen.

Benodigde tijd voor de eerste keer op te laden: 7 uur.

10. Benodigde tijd voor de volgende opladingen: ongeveer 4 uur.

11. Om de step in een goede staat te houden, moet u hem minstens één keer per

maand opladen als hij niet regelmatig gebruikt wordt. Controleer of de aan/uit-schakelaar in de "UIT" -stand staat voordat u uw oplader aansluit. Stop het laadsnoer in de laadcontactdoos, die zich aan de rechterkant van de batterijbak bevindt. Stop de oplader in het stopcontact en zet hem aan. De indicator van de oplader zal aangaan. Een rode kleur geeft aan dat de batterij wordt opgeladen en een groene kleur geeft aan dat de batterij volledig opgeladen is.

Zorg ervoor dat de aan/uit-schakelaar op 'AAN' staat. De schakelaar bevindt zich aan de rechterkant van het plateau Plaats één voet op het plateau en beide handen op het stuur Duw op de gashendel naast de rechter stuurgreep om te versnellen. Hoe verder u duwt, hoe sneller de step gaat. Zorg ervoor dat beide voeten tijdens het rijden op het step plateau staan. Draai het stuur naar links of rechts om in de gewenste richting in te gaan. Om te vertragen, laat u de gashendel los en duwt u met uw voet op de achterrem. Als u klaar bent met uw step, zet dan de aan/uit-schakelaar in de 'UIT'-stand.

Gebruik als een normale step Gebruik je andere voet en duw jezelf verder door je voeten over de grond te duwen. Draaï het stuur naar links of rechts om in de gewenste richting in te gaan. Om te vertragen duwt u voorzichtig op de achterrem. Om te stoppen, duwt u de achterrem helemaal in. HARDWARE ONDERHOUD BATTERIJ Zorg dat de aan/uit-schakelaar in de "UIT"-stand staat als de step niet gebruikt wordt. Bewaar de step nooit op een koude of ijzige plaats! Lage temperaturen kunnen de batteri) permanent aantasten of beschadigen CONTROLEER ALTI] D:

PERSOONLI KE BESCHERMINGSMIDDELEN

Draag steeds de correcte beschermingsmiddelen, zoals: Een veiligheidshelm van betrouwbare kwaliteit. (Het dragen van een veiligheidshelm kan verplicht zijn volgens de lokale wet of regelgeving). - _ Elleboogbeschermers en Kniestukken; - Een shirt met lange mouwen en een lange broek; - Handschoenen:; - Sportschoenen. Zorg ervoor dat veters vastgeknoopt zijn en uit de buurt van het wiel en het aandrijfsysteem blijven. REM Controleer de rem op een correcte werking. Wanneer u het rempedaal induwt, stopt het achterwiel met draaien; Wanneer de rem gebruikt wordt, is de stroom uitgeschakeld en werkt de motor niet meer Zorg ervoor dat de wielen vrij kunnen draaien en niet tegen het rempedaal schuren als deze niet gebruikt wordt. Rij nooit met de step als de rem niet goed werkt. GASHENDEL Als de aan/uit-schakelaar in de "AAN"-stand staat, draait u aan de gashendel en de motor begint de step vooruit te rijden. Zorg dat u op een open en veilige plaats staat voordat u aan de knop draait. Balanceer je lichaam en hou het stuur met beide handen vast tijdens het rijden. BANDEN Controleer de banden op overdreven veel slitage/veroudering en vervang ze indien nodig

FRAME, VORK, EN STUUR

Inspecteer uw step altijd zorgvuldig voor elke rit. Controleer op scheuren, slitage of losse delen; en voer reparaties uit of vervang onderdelen daar waar nodig.

Benodigd gereedschap: 1 st schroevendraaier, 1 st 12--14mm vlakke sleutel en 1 st 13--15mm vlakke sleutel Draai de borgschroeven op Draai de Verwijder de wielasmoer van het motordeksel los met bevestigingsschroeven los het achterwiel met behulp van een met een een 13 mm en een 14 mm kruiskopschroevendraaier kruiskopschroevendraaier massieve sleutel. en verwiider het deksel Let op de plaats van de onderdelen op het achterwiel en verzeker u ervan dat al deze onderdelen zich in de juiste positie bevinden als u ze opnieuw monteert.

HET ACHTERWIEL VERVANGEN

Monteer het nieuwe achterwiel Zorg ervoor dat de Draai de asmoer van het Monteer het motordeksel p het frame door het geheel achterwielas in de achterwiel aan met een met een schroevendraaier. in de achterwielas behuizing achterwielas behuizing op sleutel van 13 mm en één Draai de schroeven niet te plaatsen door de in stap 2 het frame geschoven werd van 14 mm en controleer vast aan, anders kunt u de hierboven beschreven Draai vervolgens de vervolgens of het wiel motorkap beschadigen. handeling om te keren. bevestigingsschroeven van onbelemmerd kan draaien de motor vast met een kruiskopschroevendraaier.

Verwijder de voorwielas door 2st5 mm inbussleutels tegen de klok in te draaien. Let op de plaats van de onderdelen op het voorwiel en verzeker u ervan dat al deze onderdelen zich in de Draai de voorwielas vast door 2st 5 mm inbussleutels met de klok mee te draaien. juiste positie bevinden als u ze opnieuw monteert. (Het voorwiel wordt op dezelfde manier verwijderd het achterwiel.)

REPARATIE EN ONDERHOUD

Bewaar de batterij niet in een omgeving warmer dan 252C of onder O2C. Deze step bevat verzegelde loodzwavelzuurbatterijen, die moeten worden gerecycled in overeenstemming met de plaatselijke wet- en regelgeving. Lees en begrijp de volgende instructies voor het weggooien van de batterijen. Verwijdering: Dit product bevat verzegelde loodzuurbatterijen, die op een milieuvriendelike manier moeten worden verwijderd. Gooi geen loodzuurbatteri in het vuur. De batteri) kan exploderen of lekken. Gooi geen loodzuurbatterij weg met het gewone huisafval. Het verbranden, op het land gooien of mengen van verzegelde loodzuurbatterijen met huishoudelijk afval is in de meeste gebieden bij wet verboden. Breng lege batterijen terug naar een lokale, goedgekeurde loodzuurbatterij-recycler of een lokale verkoper van autobatterijen. Oplader: De oplader die met de step wordt meegeleverd, moet regelmatig worden onderzocht op schade aan het snoer, de stekker, de behuizing en andere onderdelen. Bi dergelijke schade mag de step niet worden opgeladen voordat de oplader gerepareerd of vervangen werd Wielen: Slijtage is onvermijdelijk aan de wielen en het aandrifsysteem tijdens de werking. Dit is geen productfout. De gebruiker dient regelmatig de wielen en het aandrijfsysteem te controleren op slijtage en afte Stellen of te vervangen indien nodig. WAARSCHUWING: As er zich een batterijlek voordoet, vermijd dan het contact met het lekkende zuur en plaats de beschadigde batterij in een plastic zak. Raadpleeg de bovenstaande verwijderingsinstructies. Als het zuur in contact komt met de huid of de ogen, was deze dan gedurende ten minste 15 minuten met koud water en raadpleeg een arts

PROBLEEMOPLOSSING Probleem Mogelijke Oorzaak Oplossing De step start niet. De aan/uit-schakelaar staat in de UIT-stand. Batteri is niet opgeladen De draden of connectoren zitten los of zijn niet aangesloten. Zet de aan/uit-schakelaar op AAN. Laad de batterij volledig op. Laad de batterij de eerste keer voor 7 uur op en 4 uur voor het volgende opladen. Demonteer de step en controleer de : stoomaansluiting en controller-aansluiting of ze niet loskwamen. Sluit ze opnieuw aan indien nodig De werkingstijd van de step is kort. De batterij moet worden opgeladen De batterij accepteert geen volledige lading Laad de batteri) volledig op. Laad de batteri de eerste keer voor 7 uur op en 4 uur voor het volgende opladen. Zorg ervoor dat de stekker van de oplader aangesloten is op een 230V-voeding. Controleer of de schakelaar van het stopcontacten aan staat. Mogelijk moet de batterij worden vervangen. Zelfs met de juiste zora. werken gear oplaadbare batterijen niet voor altijd mee! De gemiddelde levensduur van een oplaadbare batterij is 1 tot 2 jaar, afhankelijk van de omstandigneden en het gebruik van le step. De step gaat erg traag. De step is overbelast. Het rijoppervlak is niet geschikt. De remmen zijn niet correct afgesteld. Zorg ervoor dat de step niet overbelast is. Dit product is oniworpen om maximaal 50 kg te ondersteunen. Een overmatige overbelasting veroorzaakt de automatische beveiliging en zorgt ervoor dat de scooter niet zal starten. Rij niet heuvelop of gebruik de step nietom een vracht te verslepen. Overlaad de step niet, dit kan ertoe leiden dat de batterij en de elektronica vroegtijdig verouderen en het stroomsysteem beschadigd wordt. Rij op vaste, gelijkmatige, schone en droge oppervlakken zoals trottoirs en vlakke grond Raadpleeg de handleiding voor het afstellen van de

ONDERDELEN OVERZICHT Nr. Onderdeel benaming Nr. Onderdeel benaming 1 Voorvork 12 Controller 2 Voorwiel LE] Batterij 3 Laadcontactdoos 14 Rempedaal deksel 4 Batterijdoos 15 Motor samenstel 5 Standaard 16 Achterwiel 6 Motorkap 17 LOGO Deksel 7 Decoratief Deksel 18 Voetplank 8 Onderste nylon ring 19 Handgreep 9 Frame 20 Gashendel 10 Remschakelaar 21 Stuur ll Bovenste nylon ring 22 AAN/UIT-schakelaar

CONFORMITEITSVERKLARING Ondergetekende PACT INFORMATIQUE verklaart hierbij dat het product. Modell: URBANRIDE 55 Type: Scooter Functie: Elektrische scooter Productbeschrijving: Elektrische scooter voor een kind. Voldoet aan alle normen en technische richtlijnen hieronder: RICHTLI) NEN [_2006/66/EC [2013/56/EU [2011/65/EU TEST STANDARD EN 55014- EN 61000-3-2:2014 EN 61000-3- 1:2006+A1:2009+A2:2011 3:2013 EN 55014- EN55014+A2 2011 EN 14619:2015 2:1997+A1:2001+A2:2008 ASTM F2641-2008 (R2015) EN 50563:2011+A1:2013+278/2009/EC CERTIFICATEN / RAPPORTEN

(6618)068-1008 Alle radio-emissietests zijn uitgevoerd door het onderstaande laboratorium: Intertek Testing Services Shenzhen Ltd. Guangzhou Branch Burea Veritas Consumer Products Services, Inc. Block E, No 7-2 Guang Dong Software Science Park, BVCPS (Shanghai) No. 368 Guangzhou Road, Zhuanqiao Caipin Road,Guangzhou Science City, GETDD Guangzhou, Town, Minhang, Shanghai 201108, China China Contactgegevens van de fabrikant of agent: PACT Informatique 33 rue du ballon 93160 Noisy le Grand — France Contactgegevens van de persoon die bevoegd is om het technische document te bewerken: Michael Barreira 33 rue du ballon 93160 Noisy le Grand - France Deze verklaring wordt afgegeven onder verantwoordelijkheid van de fabrikant en, in voorkomend geval, van zijn vertegenwoordiger 03/12/2018. Vertegenwoordiger van het bedrijf: PACT INFORMATIQUE 33 rue du ballon - Noisy le Grand - France Maurice Bodokh CEO En] ne zeEn . 66
