MANUAL DE USUARIO HS5100 HISENSE

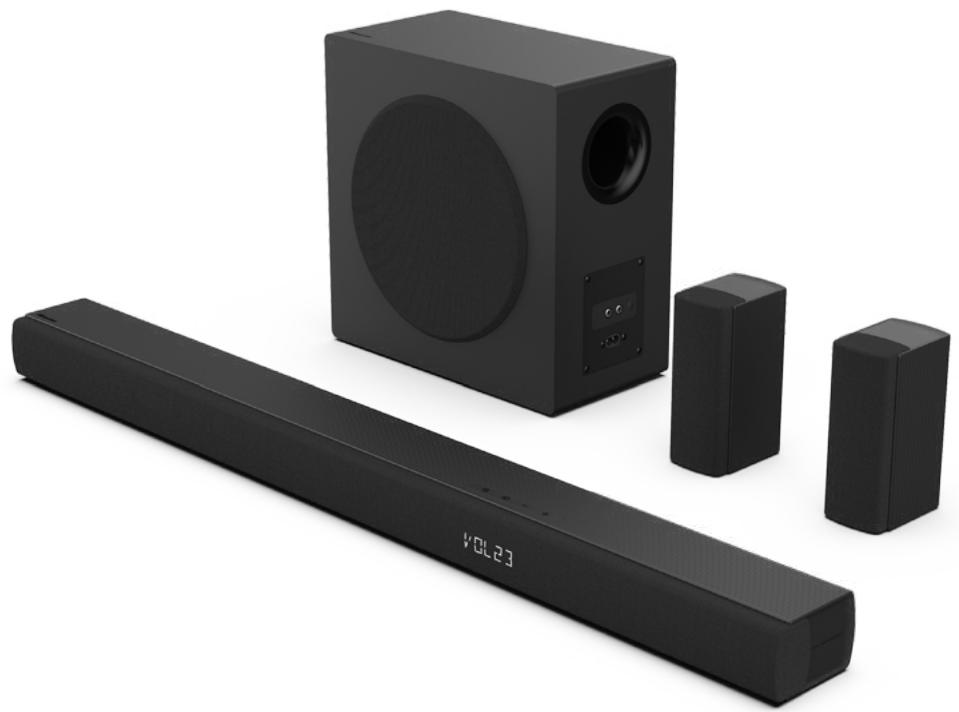

Barra de sonido de 5.1 canales con subwoofer inalámbrico

Modelo: HS5100

Dolby Audio

Bluetooth

HDMI

Interfaz multimedia de alta definición

Roku TV

Listo

MANUAL DE USUARIO

Antes de usar la barra de sonido, lea completamente este manual y consérvelo para futuras referencias.

Contenido

1. Instrucciones importantes de seguridad 3

1.1 Seguridad 3 1.2 Precaución 4 1.3 Advertencia 4

2. Contenido de la caja 5

3. Identificación de las piezas 6

3.1 Barra de sonido 6 3.2 Altavoces envolventes 6 3.3 Subwoofer inalámbrico 6 3.4 Mando a distancia 7

4. Preparaciones 7

4.1 Preparar el mando a distancia 7 4.2 Sustituir la batería del mando a distancia 7

5. Colocación y montaje 8

5.1 Colocación 8 5.2 Montaje en pared de la barra de sonido 8 5.3 Montaje en pared de envolventes 9

6. Conexiones 9

6.1 Utilice la toma HDMI ARC 9 6.2 Uso del Roku TV. 9 6.3 Use la función Hisense EzPlay 9 6.4 Uso de la toma OPTICAL 10 6.5 Utilice la toma AUX. 10 6.6 Conectar altavoces envolventes 10 6.7 Conexión de alimentación 10

7. Emparejar el Subwoofer 11

7.1 Emparejamiento automático 11 7.2 Emparejamiento manual 11

8. Operación Básica 11

8.1 Espera/ENCENDIDO 11 8.2 Función de espera automática/reactivación automática 11 8.3 Seleccionar archivos 12 8.4 Ajustar el volumen 12 8.5 Alternar el modo envolvente entre PURE/PRO/DEACTIVAR 12 8.6 Ajustar los graves/agudos 12 8.7 Seleccionar el efecto de ecualizador (EQ) 12 8.8 Ajustar el brillo 12 8.9 Restauración de fábrica 12

9. Funcionamiento de AUX/ ÓPTICO/HDMI ARC 12

10. Operación de USB 13

11. Funcionamiento Bluetooth 13

12. Menú de configuración 14

13. Modo DEMO 14

14. Solución de problemas 15

15. Especificaciones 16

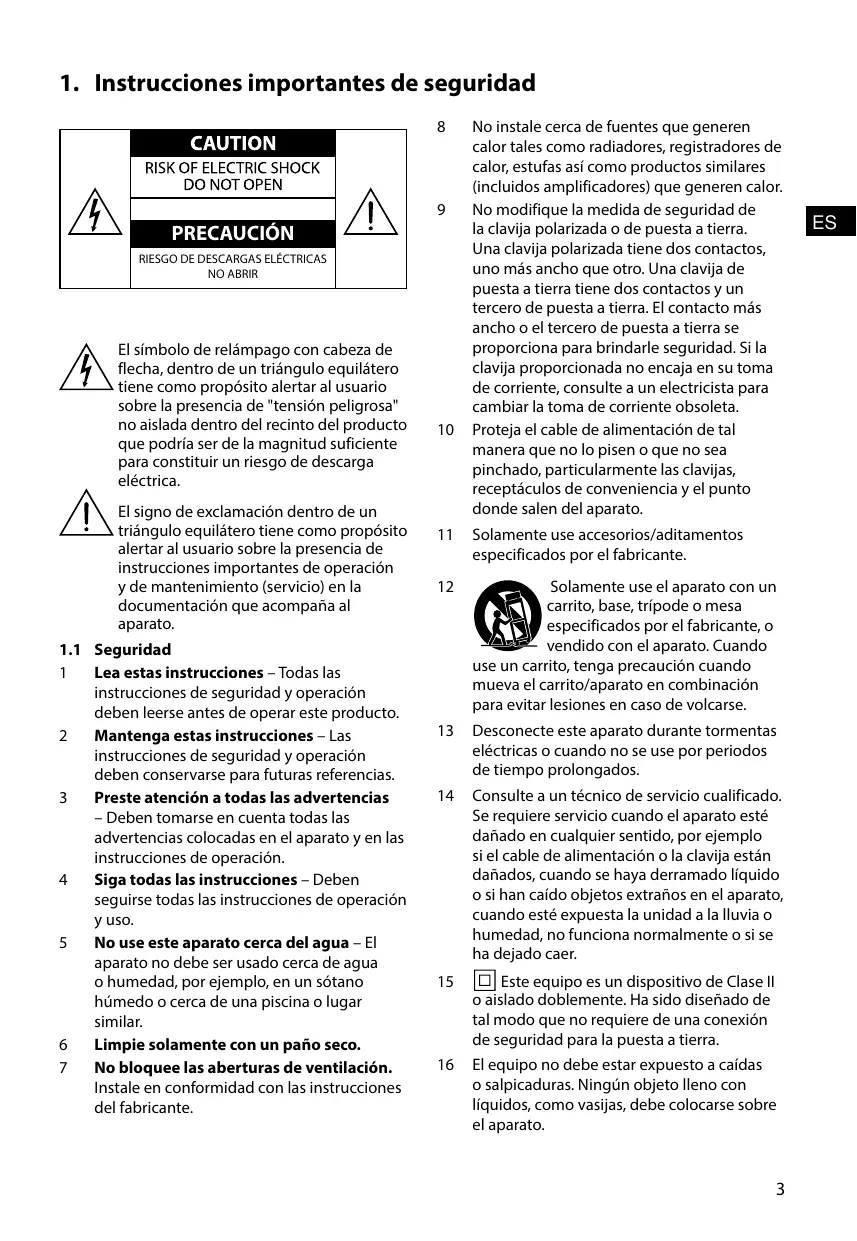

1. Instrucciones importantes de seguridad

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
PRECAUCIÑON RIESGO DE DESCARGAS ELECRICAS NO ABRIR

El símbolo de relámpago con cabeza de flecha, dentro de un triángulo equilátero, tiene como propósito alertar al usuario sobre la presencia de "tensión peligrosa" no aislada dentro del producto, que puede ser de la magnitud suficiente para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene como propósito alertar al usuario sobre la presencia de instrucciones importantes de operación y de mantenimiento (servicio) en la documentación que acompaña al aparato.

1.1 Seguridad

1 Lea estas instrucciones – Todas las instrucciones de seguridad y operación deben leerse antes de operar este producto. 2 Mantenga estas instrucciones - Las instrucciones de seguridad y operación deben conservarse para futuras referencias. 3 Preste atención a todas las advertencias - Deben tomarse en cuenta todas las advertencias colocadas en el aparato y en las instrucciones de operación. 4 Siga todas las instrucciones - Deben seguirse todas las instrucciones de operación y uso. 5 No use este aparato cerca del agua - El aparato no debe usarse cerca de agua o humedad, por ejemplo, en un sótano húmedo o cerca de una piscina o lugar similar. 6 Limpie solamente con un paño seco. 7 No bloquee las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.

8 No instale cerca de fuentes que generen calor tales como radiadores, registradores de calor, estufas así como productos similares (incluidos amplificadores) que generen calor. 9 No modifique la medida de seguridad de la clavija polarizada o de puesta a tierra. Una clavija polarizada tiene dos contactos, uno más ancho que el otro. Una clavija de puesta a tierra tiene dos contactos y un tercero de puesta a tierra. El contacto más ancho o el tercero de puesta a tierra se proporciona para brindarle seguridad. Si la clavija proporcionada no encaja en su toma de corriente, consulte a un electricista para cambiar la toma de corriente obsoleta. 10 Proteja el cable de alimentación de tal manera que no lo pisen o que no sea pinchado, particularmente las clavijas, receptáculos de conveniencia y el punto donde salen del aparato. 11 Solamente use accesorios/aditamentos relacionados por el fabricante. Solamente use el aparato con un carrito, base, trípode o mesa asignados por el fabricante, o vendido con el aparato. Cuando use un carrito, tenga precaución cuando mueva el carrito/aparato en combinación para evitar lesiones en caso de volcarse. 13 Desconecte este aparato durante tormentas eléctricas o cuando no se use por periodos de tiempo prolongados. 14 Consulte a un técnico de servicio calificado. Se requiere servicio cuando el aparato esté dañado en cualquier sentido, por ejemplo si el cable de alimentación o la clavija está dañados, cuando se haya derramado líquido o si han caído objetos extraños en el aparato, cuando está expuesto a la lluvia o humedad, no funciona normalmente o si se ha dejado caer. 15 Este equipo es un dispositivo de Clase II o aislado doblemente. Ha sido diseñado de tal modo que no requiere de una conexión de seguridad para la puesta a tierra. 16 El equipo no debe estar expuesto a caídas o salpicaduras. Ningún objeto lleno con líquidos, como vasijas, debe colocarse sobre el aparato.

17 La distancia mínima alrededor del aparato para tener la suficiente ventilación es de 5 cm. 18 La ventilación no debe estar bloqueada cubriendo las aberturas de ventilación con objetos tales como periódicos, manteles, cortinas, etc. 19 No deben colocarse fuentes de flamas abiertas, tales como velas, sobre el aparato. 20 Las baterías deben reciclarse o desecharse de acuerdo a los lineamientos estatales y locales. 21 El uso de aparatos en climas moderados.

1.2 Precaución

• El uso de controles o ajustes o la realización de procedimientos distintos a los descritos en este documento, pueda provocar una exposición peligrosa a la radiación u otra operación insegura.
• Para reducir el riesgo de incendio o descargas eléctricas, no exponga este producto a lluvia o humedad. El aparato no debe estar expuesto a goteo o derrames de agua ni ningún objeto que contenga líquido, como por ejemplo vasijas, deben colocarse encima del aparato.
• En sitios donde se use una clavija de corriente o un acoplador de aparato como circuito que desconecte el dispositivo, el dispositivo de desconexión debe permanecer listo para su funcionamiento.
• Peligro de explosión si se cambia la batería incorrectamente. Sustituya solamente por una batería del mismo tipo.

1.3 Advertencia

La batería (baterías o paquete de baterías) no debe exponerse a calor excesivo como, por ejemplo, la luz solar, fuego o fuentes similares. - Antes de operar este sistema, compruebe el voltaje de este sistema para ver si es idéntico al voltaje de su suministro de alimentación local. No coloque esta unidad cerca de campos magnéticos potentes. No coloque esta unidad sobre el amplificador o receptor. Si cualquier objeto sólido o líquido cae en el sistema, desconecte el sistema y haga

que lo revise personal calificado antes de operarlo.

• No intente limpiar la unidad con solventes químicos ya que esto podrá dañar el acabado. Use un paño limpio, seco o ligeramente humedecido.
• Cuando desconecte la clavija de alimentación de la toma de corriente, siempre jálela directamente de la clavija, nunca jale el cable.
• Los cambios o modificaciones en esta unidad no expresamente aprobados por la parte responsable de la conformidad, podrían invalidar la autoridad del usuario a operar el equipo. La etiqueta de la marca está adherida en la parte inferior o posterior del equipo.

Uso de la batería PRECAUCIÓN

Para evitar fugas de la batería que pueda provocar lesiones corporales, daños a la propiedad o daños al aparato:

• Instale todas las baterías correctamente, + y - como está marcado en el aparato. No mezcle baterías viejas y nuevas.
• No mezcle baterías alcalinas, estándar (carbono-zinc) o recargables (Ni-Cd, Ni-MH, etc.). Retire las baterías cuando la unidad no se usa durante mucho tiempo.

Desecho correcto de este producto. Esta marca indica que este producto no debe desecharse con la basura residual en toda la UE. Para evitar efectos adversos en el ambiente o en

la salud humana a causa de desechos residuales no controlados, recicle el producto de forma responsable para promover la reutilización sustentable de recursos materiales. Para devolver su dispositivo en uso, use los sistemas de recogida y devolución o póngase en contacto con el distribuidor donde adquirió el producto para obtener más información. El distribuidor podrá gestionar el reciclado seguro ambiental.

C E

Por este medio declaramos que este producto se incluye en conformidad con los requerimientos esenciales y otras disposiciones relevantes de la Directiva RED 2014/53/EU y las Regulaciones de equipos de radio del Reino Unido de 2017.

2. Contenido de la caja

Barra de sonido

Subwoofer inalámbrico

Altavoces envolventes × 2

Mando a distancia / baterías AAA × 2

Cable de alimentación de CA × 2

Cable de altavoz envolvente × 2

Cable HDMI

Manual de usuario/Tarjeta de garantía/Guía de inicio rápido

Soporte para pared

La cantidad de cable de alimentación y el tipo de enchufe varían según la región. Las imágenes, ilustraciones y dibujos que se muestran en este manual del usuario son solo para referencia, el producto real puede variar en apariencia.

3. Identificación de las piezas

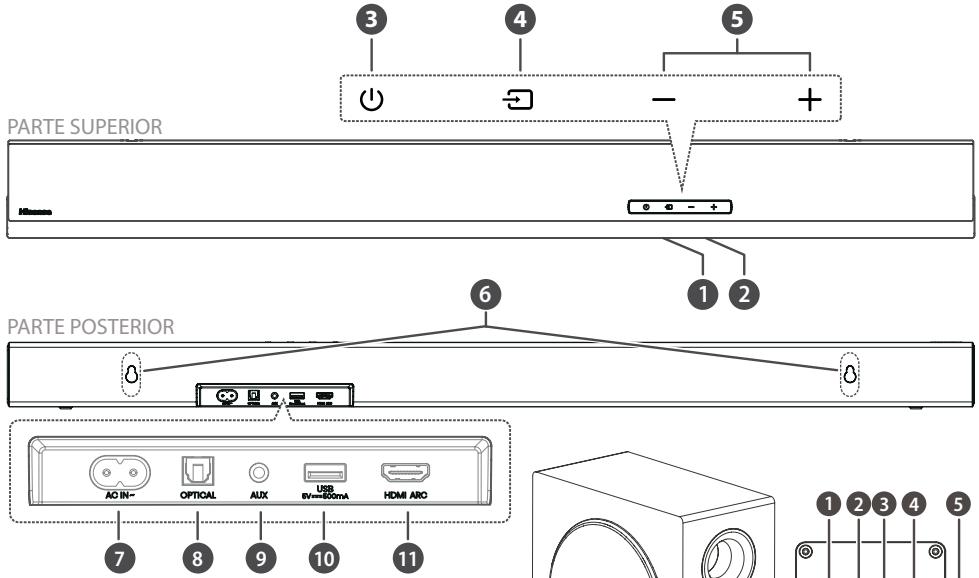

3.1 Barra de sonido

1 Sensor del mando a distancia

Recibir la señal del mando a distancia.

2 Ventana de visualización

Mostrar estado actual.

3 Botón (ENCENDIDO/APAGADO)

Cambie la barra de sonido entre el modo Encendido y En espera.

4 Botón (FUENTE)

Seleccione la función de reproducción.

Aumentar/disminuir el nivel de volumen.

6 Tornillos para soporte de pared

7 Toma CA~

Usar para conectar el cable de alimentación.

8 Toma OPTICAL

9 Toma AUX

10 Toma USB

Inserte el dispositivo USB para reproducir música.

11 Toma HDMI ARC

Conectar a un TV a través de un cable HDMI.

3.2 Altavoces envolventes

1 Tornillos para soporte de pared 2 Toma SURROUND

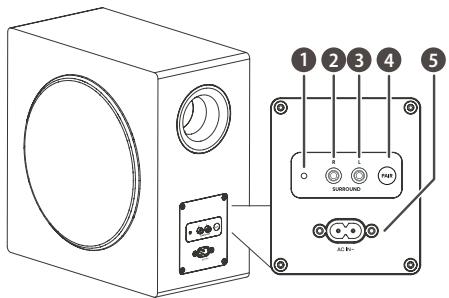

3.3 Subwoofer inalámbrico

1 Indicador de emparejamiento La luz deja de parpadear una vez que el subwoofer se ha emparejado con la barra de sonido. 2 Toma SURROUND (R) 3 Toma SURROUND (L) 4 Botón PAIR

Presione para activar la función de emparejamiento entre la barra de sonido y el subwoofer.

5 Toma AC IN~

Usar para conectar el cable de alimentación.

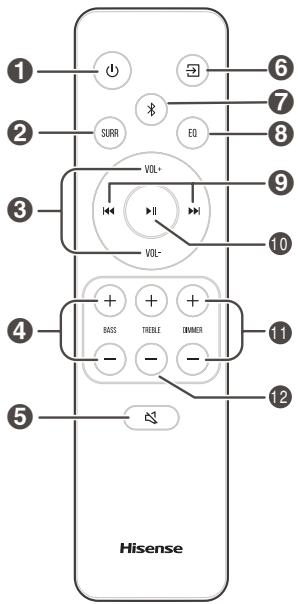

3.4 Mando a distancia

1 Cambie la barra de sonido entre el modo Encendido y EN ESPERA. 2 SURR Alternar el modo envolvente entre PURE/PRO/DESACTIVADO. Mantenga presionado para ajustar el nivel de sonido envolvente. 3 VOL+/VOL— Aumentar/disminuir el nivel de volumen. 4 BASS +/- Ajustar el nivel de graves. 5 (SILENCIAR) Silenciar o reactivar el sonido. 6 Botón Seleccionar la función de reproducción. 7 Seleccione el modo Bluetooth. 8 EQ Seleccione el efecto de sonido predefinido. 9 |/▶| Saltar a la pista anterior/siguiente en el modo Bluetooth/USB. 10 Reproducir/pausar/reanudar la reproducción en modo Bluetooth/USB. Mantenga presionado para activar la referencia de emparejamiento en modo Bluetooth o desconectar el dispositivo Bluetooth emparejado existente. 11 DIMMER +/- Ajuste el brillo del LED. 12 TREBLE +/- Ajuste el nivel de agudos.

4. Preparaciones

4.1 Preparar el mando a distancia

El mando a distancia proporcionado permite operar la barra de sonido a distancia.

• Incluso si el mando a distancia se opera dentro del alcance efectivo de 19,7 pies (6 m), la operación del mando a distancia puede ser imposible si hay obstáculos entre la barra de sonido y el mando a distancia. Si el mando a distancia se utiliza cerca de otros productos que generan rayos infrarrojos, o si se utilizan otros dispositivos de mando a distancia que utilizan rayos infrarrojos cerca de la barra de sonido, es posible que funcione incorrectamente. Por el contrario, los otros productos pueden funcionar incorrectamente.

4.2 Sustituir la batería del mando a distancia

Presione y deslice la tapa posterior para abrir el compartimiento de baterías del mando a distancia. 2. Inserte dos baterías AAA (incluidas). Asegúrese de que los polos (+) y (-) de las baterías coincidan con los polos (+) y (-) del compartimiento de las baterías. 3. Cierre la tapa del compartimiento de baterías.

Precauciones relacionadas con las baterías

• Asegúrese de insertar las baterías con las polaridades positiva “⊕” y negativa “Θ” correctas. Use baterías del mismo tipo. Nunca use diferentes tipos de baterías juntas. Se pueden usar baterías recargables o no recargables. Consulte las precauciones en sus etiquetas.
• Tenga cuidado con las uñas cuando retire la tapa de las baterías y las baterías. No deje caer el mando a distancia. No permita que nada afecte el mando a distancia. No derrame agua ni ningún líquido sobre el mando a distancia. No coloque el mando a distancia sobre un objeto mojado. No coloque el mando a distancia bajo la luz solar directa ni cerca de fuentes de calor excesivo.
• Retire las baterías del mando a distancia cuando no esté en uso por un período prolongado, ya que la corrosión o las fugas de la batería pueden ocasionar lesiones físicas y/o daños a la propiedad y/o incendios. No use baterías distintas a las especificadas. No mezcle baterías nuevas con viejas.
• Nunca recargue una batería a menos que se confirme que es del tipo recargable.

5. Colocación y montaje

5.1 Colocación

A. Si su TV está colocado sobre una mesa, suele colocar la barra de sonido en la mesa directamente delante del soporte del TV, centrada con la pantalla del TV. B. Si su TV está fijado a una pared, puede montar la barra de sonido en la pared directamente debajo de la pantalla del TV.

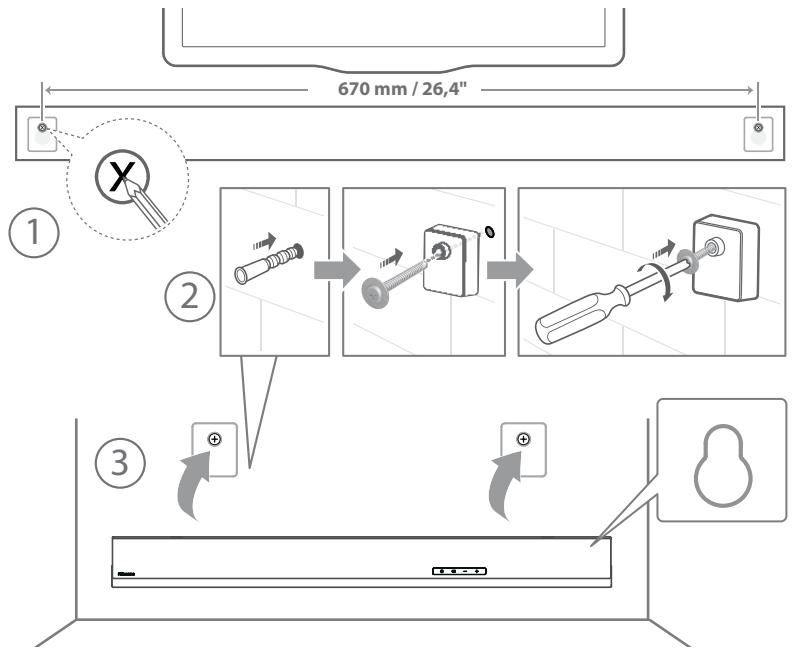

5.2 Montaje en pared de la barra de sonido

• La instalación debe ser realizada por personal cualificado solamente. El montaje incorrecto puede resultar en lesiones personales severas y en daños a la propiedad. Si pretende instalar este producto usted mismo, debe comprobar las instalaciones como el cableado eléctrico y la tubería que pudiera existir debajo de la pared. Es responsabilidad del instalador confirmar que la pared soporte de manera segura la carga total de la barra de sonido y los soportes para la pared.
• Para la instalación se requieren herramientas adicionales (no incluidas). No apriete excesivamente los tornillos.
• Conserve este manual de instrucciones para futuras referencias.
• Use un detector de vigas eléctrico para comprobar el tipo de pared antes de perforar y montar.

ADVERTENCIA

• Para evitar lesiones, este aparato debe asegurarse al suelo o pared de conformidad con las instrucciones de instalación.
• Altura de montaje en pared recomendada: ≤ 1,5 metros.
• Taladre 2 orificios paralelos (Ø 5,5-6 mm cada uno según el tipo de pared) en la pared. La distancia entre los orificios debe ser de 670 mm.
• Inserte los anclajes de pared suministrados en 2 orificios para tornillos en la pared. Inserte los tornillos del soporte de pared provistos a través de los soportes de pared en los anclajes de pared. Fije y apriete los tornillos en la pared.
• Cuelgue la unidad en los soportes de montaje en pared.

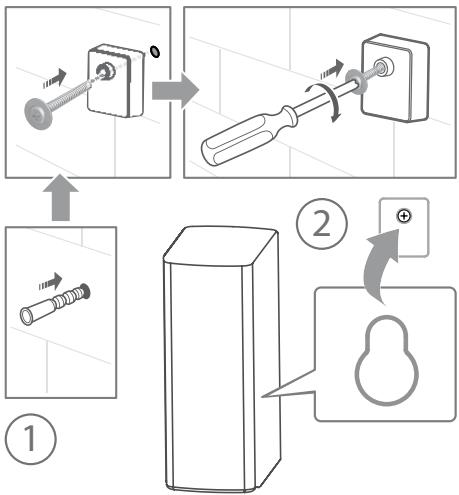

5.3 Montaje en pared de envolventes

1. Los altavoces envolventes (R/L) se pueden fijar a la pared realizando el paquete de montaje para pared incluido.
2. Nota: Antes de instalar el soporte para pared, debe conectar los cables de alimentación/altavoces de los altavoces envolventes (R/L).

6. Conexiones

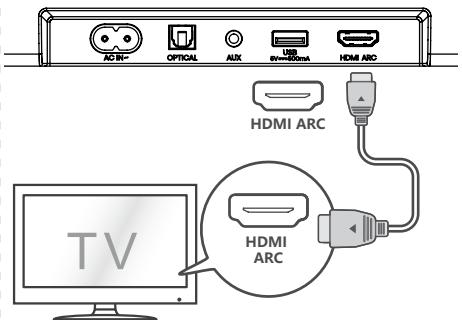

6.1 Utilice la toma HDMI ARC

La función ARC (Canal de retorno de audio) le permite enviar audio desde su TV compatible con ARC a su barra de sonido a través de una sola conexión HDMI. Para disfrutar de la función ARC, asegúrese de que su TV es compatible tanto con HDMI-CEC y ARC y realiza la configuración en conformidad. Cuando realiza la configuración correctamente, puede usar el mando a distancia del TV para ajustar el nivel de volumen (VOL +/- y SILENCIAR) de la barra de sonido.

• Conecte el cable HDMI de la toma HDMI ARC de la barra de sonido a la toma HDMI ARC de su TV compatible con ARC. Luego presione el mando a distancia para seleccionar HDMI ARC.

Consejos:

• Su TV debe ser compatible con la función HDMI-CEC y ARC. HDMI-CEC y ARC deben ajustarse en Activar.
• El método de ajuste de HDMI-CEC y ARC puede diferir dependiendo del TV. Para obtener detalles sobre la referencia ARC, consulte el manual del propietario del TV.
• Solo el cable HDMI 1.4 o una versión superior puede admitir la función ARC. Se recomienda utilizar un cable HDMI de alta velocidad.

6.2 Uso del Roku TV

Si tiene un Roku TV™, simplemente conecte el cable HDMI a los puertos ARC y siga las instrucciones en pantalla de Roku TV Ready™.

Configuración sencilla Un mando a distancia Ajustes rápidos

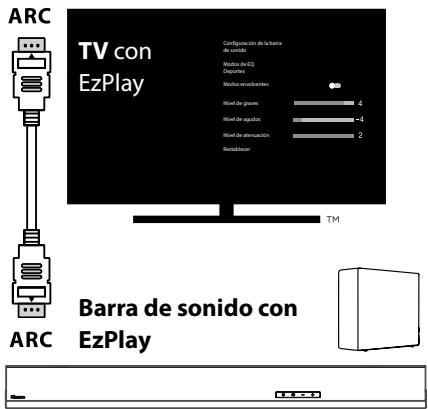

6.3 Uso de la función Hisense EzPlay

Para Hisense EzPlay, cuando la barra de sonido se conecta con un TV Hisense a través de HDMI ARC, habrá un menú de configuración de la barra de sonido en el TV, y puede controlar este menú con el mando a distancia de su TV para controlar la mayoría de las funciones de la barra de sonido.

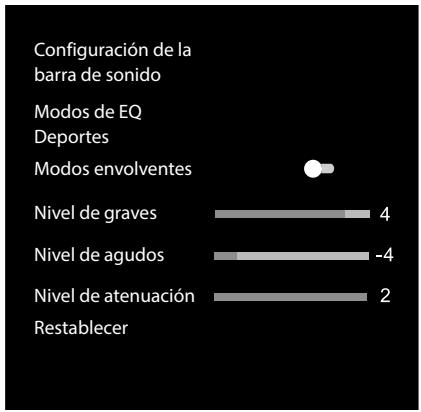

Ejemplo de menú de TV (los diferentes modelos pueden tener diferencias):

Configuración--Sonido--Configuración de la barra de sonido.

Nota:

- Esta función está disponible solo cuando la barra de sonido y el TV son compatibles con Hisense EzPlay. - El TV debe estar conectado a través de HDMI ARC, y el CEC del TV debe estar encendido. Si se configura correctamente, la primera vez que se conecta, aparecerá un aviso en la pantalla del TV para guiarlo a encontrar el menú de configuración de la barra de sonido.

6.4 Uso de la toma OPTICAL

• Utilice el cable óptico para conectar la toma OPTICAL OUT del TV y la toma OPTICAL de la barra de sonido.

Consejo:

Es posible que la barra de sonido no pueda decodificar todos los formatos de audio digital de la fuente de entrada. En este caso, la barra

de sonido se silenciará. Esto no es un defecto. Asegúrese de que la configuración de audio de la fuente de entrada (por ejemplo, TV, consola de juegos, reproductor de DVD, etc.) esté configurada en PCM o Dolby Digital (consulte el manual del usuario del dispositivo de fuente de entrada para obtener más detalles sobre la configuración de audio) con entrada HDMI ARC / ÓPTICO.

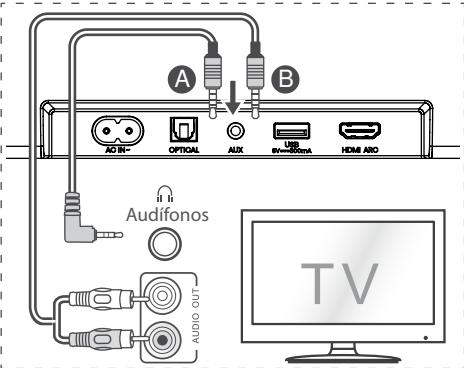

6.5 Uso de la toma AUX

A. Utilice un cable de audio de 3,5 mm a 3,5 mm para conectar la toma de auriculares del TV o del dispositivo de audio externo a la toma AUX de la barra de sonido.

B. Utilice un cable de audio RCA a 3,5 mm para conectar las tomas de salida de audio del TV a la toma AUX de la barra de sonido.

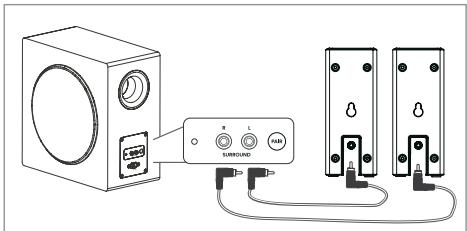

6.6 Conexión de altavoces envolventes

1. Utilice el cable del altavoz envolvente para conectarlo a la toma SURROUND en la parte posterior de los altavoces envolventes.
2. Conecte cada altavoz envolvente a una de las tomas SURROUND (R/L) en la parte posterior del subwoofer.

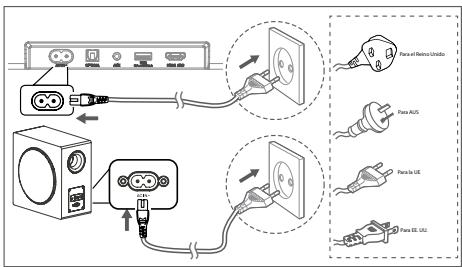

6.7 Conexión de alimentación

¡Riesgo de daños al producto!

• ¡Riesgo de daños al producto! Asegúrese de que el voltaje de la fuente de alimentación corresponda al voltaje impreso en la parte posterior o inferior de la barra de sonido.
• Antes de conectar el cable de alimentación de CA, asegúrese de completar las demás conexiones.

Barra de sonido

Conecte el cable de alimentación a la toma de corriente alterna (CA) de la barra de sonido y luego a una toma de corriente.

Subwoofer

Conecte el cable de corriente a la toma de corriente alterna (CA) del subwoofer y luego a una toma de corriente.

* La calidad del cable de alimentación y el tipo de enchufe varían según la región.

7. Emparejar el subwoofer

7.1 Emparejamiento automático

El subwoofer y la barra de sonido se emparejarán automáticamente cuando ambas unidades estén enchufadas a las tomas de corriente y activadas. No se necesita ningún cable para conectar las dos unidades.

Determine el estado basándose en el indicador del subwoofer inalámbrico.

Estado del LED	Estado
Parpadeo=rápido	Subwoofer en modo de emparejamiento
Encendido:fijo	Conectaro/emparejamiento correcto
Parpadeo lento	Error de conexión/emparejamiento

NOTA:

• No pulse el botón PAIR situado en la parte posterior del subwoofer, excepto para el emparejamiento manual.
• Si falla el emparejamiento automático, empareje el subwoofer con la barra de sonido manualmente.

7.2 Emparejamiento manual

1. Asegúrese de que todos los cables estén bien conectados y que la barra de sonido esté en el modo de espera.
2. Mantenga pulsado el botón PAIR situado en la parte posterior del subwoofer durante unos segundos. El subwoofer entrará en el

modo de emparejamiento y el indicador de emparejamiento parpadeará rápidamente.

1. Pulse el botón de la barra de sonido o del mando a distancia para encender la barra de sonido.
2. Mantenga pulsado el botón de la barra de sonido o del mando a distancia durante unos segundos.
3. Una vez que la conexión inalámbrica se haya realizado correctamente, el indicador de emparejamiento se iluminará.
4. Si el indicador de emparejamiento parpadea, la conexión inalámbrica ha fallado. Desenchufe el cable del subwoofer y vuelva a conectar el cable principal después de 4 minutos. Repita los pasos 1 ~ 4.

NOTA:

• Si la conexión inalámbrica vuelve a fallar, compruebe si hay conflictos o interferencias fuertes (por ejemplo, interferencias de un dispositivo electrónico) alrededor de su ubicación. Elimine estos conflictos o interferencias fuertes y repita los procedimientos anteriores. El subwoofer debe estar a menos de 6 m (19,7 pies) de la barra de sonido en un área abierta. Si la barra de sonido no está conectada al subwoofer y está en modo de encendido, el indicador ENCENDIDO parpadeará. Siga los pasos 1 4 anteriores para emparejar el subwoofer con la barra de sonido.

8. Operación básica

8.1 Espera/ENCENDIDO

Se encenderá automáticamente cuando el cable de alimentación esté conectado.

Presione el botón para cambiar el modo ESPERA de la barra de sonido. - Desconecte el enchufe de la toma de corriente si desea apagar la barra de sonido por completo.

[Auto-Standby] La barra de sonido se ha programado para entrar automáticamente en modo de espera cuando no se detecta audio durante 15 minutos. Por ejemplo, esto ocurrirá cuando se pausa la reproducción, o si la barra de sonido se deja encendida accidentalmente.

[Auto-Wake] Si se conecta un TV o un dispositivo externo (modo AUX / ÓPTICO / HDMI ARC), la unidad se encenderá automáticamente cuando se encienda el TV o el dispositivo externo.

Para desactivar esta función, siga estos pasos:

1. Durante el modo de ENCENDIDO, mantenga pulsado el botón ▶ durante 3 segundos para abrir el menú.
2. La pantalla de la unidad se desplazará por "MENU".
3. Pulse el botón 6 veces seguidas, la pantalla muestra: Auto Wake [ON/OFF].

o presione el botón ▷ 7 veces sucesivamente: la pantalla muestra: Auto Standby [ON / OFF].

1. Seleccione el contenido con los botones VOL + / - del mando a distancia y enseguida presione el botón ▷ para confirmar su selección y partir de los ajustes.
2. Al repetir estos pasos, la función se "ACTIVA" y "DESACTIVA".

8.3 SELECCIONAR MODOS

Presione el botón (FUENTE) repetidamente en la barra de sonido o el mando a distancia para seleccionar el modo AUX, ÓPTICO, HDMI ARC y USB. El modo seleccionado se muestra en la pantalla.

• El modo seleccionado se muestra en la pantalla.

Pantalla	Modo
ARC	HDMI ARC
OPT	ÓPTICO
BT IN	Bluetooth
NO BT	Conectado
	No conectado
AUX	AUX
USB	USB
NO USB	No hay ningún USB conectado

8.4 AJUSTAR EL VOLUMEN

Presione los botones VOL + / - en la barra de sonido o en el mando a distancia para ajustar el volumen. Si desea apagar el sonido, presione el botón (SILENCIAR) del mando a distancia. Pulse nuevamente el botón (SILENCIAR) o pulse los botones VOL + de la unidad o del mando a distancia para reanudar la audición normal.

8.5 ALTERNAR EL MODO ENVOLVENTE ENTRE PURE/ PRO/DESACTIVAR

Presione el botón SURR en el mando a distancia para cambiar el modo envolvente entre PURE/PRO/DESACTIVAR.

8.6 AJUSTAR LOS GRAVES/AGUDOS

• Pulse los botones BASS +/− del mando a distancia para ajustar el nivel de graves.
• Pulse los botones TREBLE +/- del mando a

distancia para ajustar el nivel de agudos.

8.7 Seleccionar el efecto de ecualizador (EQ)

• Durante la reproducción, pulse el botón EQ del mando a distancia para seleccionar los ecualizadores predefinidos deseados: FILM, MÚSICA, JUEGO, NOTICIAS, DEPORTE, NOCHE.

8.8 Ajustar el brillo

Presione los botones DIMMER+/- del mando a distancia para seleccionar el nivel de brillo.

8.9 Restauración de fábrica

Restablecer el dispositivo a la configuración predeterminada.

• Cambie la barra de sonido al modo óptico, mantenga pulsado el botón [山] en la barra de sonido, la barra de sonido ingresará al modo de restablecimiento de fábrica y pasará al estado de espera.

MODO	PREDETERMINADO
FUENTE	ARC
Volumen	30
Surround	Desactivar
Atenuador	MAX
Graves	0
Agudos	0
EQ	FILM
Auto Wake	DEACTIVAR
Modo de esperamotosmático	ACTIVADO (Excepto en los Estados Unidos)

9. Funcionamiento de AUX/ÓPTICO/HDMI ARC

1 Asegúrese de que la barra de sonido está conectada al TV o dispositivo de audio. 2 Presione el botón (FUENTE) repetidamente en la barra de sonido o en el mando a distancia para seleccionar el modo AUX, ÓPTICO, HDMI ARC. El modo seleccionado se mostrará en la pantalla. 3 Opere su dispositivo de audio directamente para los sistemas de reproducción. 4 Presione los botones VOL+/- para ajustar el volumen al nivel deseado.

Consejo: Es posible que la barra de sonido no pueda decodificar todos los formatos de audio digital de la fuente de entrada. En este caso, la barra de sonido se silenciará. Esto no es un defecto. Asegúrese de que la configuración de audio de la fuente de entrada (por ejemplo, TV, consola de juegos, reproductor de DVD, etc.) esté configurada en PCM o Dolby Digital (consulte el manual del usuario del dispositivo de fuente de entrada para saber los detalles de la configuración de audio) con HDMI ARC / entrada óptica coaxial.

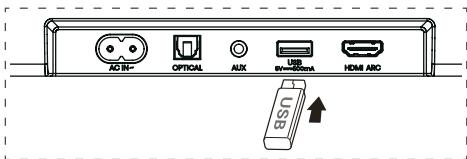

10. Operación de USB

1 Inserte el dispositivo USB.

2 Presione el botón (FUENTE) repetidamente en la barra de sonido o en el mando a distancia para seleccionar el modo USB. 3 Durante la reproducción:

Inicie, pause o reanude la reproducción

Salta a la pista anterior o siguiente.

Consejos:

La unidad puede emitir dispositivos USB de hasta 32 GB de memoria. Esta unidad puede reproducir WAV/WMA/MP3/FLAC. Este producto puede no ser compatible con ciertos tipos de dispositivos de almacenamiento USB. Si utiliza un cable de extensión USB, un concentrador USB o un lector de tarjetas multifunción USB, es posible que no se reconozca el dispositivo de almacenamiento USB. No extraiga el dispositivo de almacenamiento USB mientras lee los archivos.

A través de Bluetooth, conecte la barra de sonido con su dispositivo Bluetooth (como un iPad, iPhone, iPod touch, teléfono Android o computadora portátil), y luego podrá escuchar los archivos de audio almacenados en el dispositivo a través de los altavoces de la barra de sonido.

Emparejamiento por primera vez

1. Presione el botón (FUENTE) en la barra de sonido o el botón del mando a distancia para seleccionar el modo Bluetooth. La pantalla mostrará NO BT. 2. Active su dispositivo Bluetooth y seleccione el modo de búsqueda. 3. Seleccione "Hisense HS5100" en la lista de emparejamiento. Después del mensaje de audio, el sistema se conecta correctamente y la pantalla mostrará BT IN. Si desea conectar su barra de sonido con

otro dispositivo Bluetooth, mantenga pulsado el botón en el mando a distancia para desconectar el dispositivo Bluetooth actualmente conectado. Siga los pasos 2 y 3 para emparejar su dispositivo Bluetooth.

Para desconectar la función Bluetooth, puede hacer lo siguiente:

• Cambie a otra función de la unidad.
• Desactive la función de su dispositivo Bluetooth.
• Mantenga presionado el botón del mando a distancia.

Escuchar música de un dispositivo Bluetooth

• Si el dispositivo Bluetooth conectado admite el Perfil de Distribución de Audio Avanzado (A2DP), podrá escuchar la música almacenada en el dispositivo a través del reproductor.
• Si el dispositivo también es compatible con el perfil de control remoto de audio y video (AVRCP), podrá usar el mando a distancia del reproductor para reproducir música almacenada en el dispositivo.
• Empareje su dispositivo con el reproductor.
• Reproduzca la música a través de su dispositivo (si admite A2DP).
• Use el mando a distancia para controlar la reproducción (si admite AVRCP).

Inicio, pausa o reanuda la reproducción.

Salta a la pista anterior o siguiente.

Consejos:

El rango operativo entre la barra de sonido y el dispositivo es de aproximadamente 8 metros. - Antes de conectar un dispositivo Bluetooth a la barra de sonido, asegúrese de conocer las capacidades del dispositivo. - No está garantizada la compatibilidad con todos los dispositivos Bluetooth®. - Cualquier obstáculo entre el dispositivo y la barra de sonido puede reducir el rango operativo. - Mantenga este reproductor alejado de otros dispositivos electrónicos que puedan causar interferencias. El reproductor también se desconectará cuando se mueva el dispositivo fuera del rango operacional.

12. Menú de configuración

1. Durante el modo de ENCENDIDO, mantenga pulsado el botón ▶ durante 3 segundos para abrir el menú.
2. Seleccione el contenido con los botones /
3. Cambie los valores iniciales de cada uno de los ajustes con los botones VOL + / -
4. Presione el botón para confirmar su selección y salga de los ajustes. Si no se pulsa ningún botón en 10 segundos, el sistema saldrá automáticamente del menú.

Pantalla ↓/→	Descripción VOL+/—
MOVIE	Selección los efectos del Evaluador (EQ) (FILM, MúsICA, JUEGO, NOTICIAS, DEPORTE, NOCHE)
SUR OFF	Alternar el sonido involventa SUR PURO / PRO / DESACTIVAR
BAS O	Ajuste el nivel de graves
TRE O	Ajuste el nivel de agudos
IM3	Ajustar el brillo DIM 0 / DIM 1 / DIM 2 / DIM 3
AUTO WAKE OFF	Cambiari reactivación automática ACTIVAR / DESACTIVAR
AUTO STANDBY ON	Cambiari modo de espera automática ACTIVAR / DESACTIVAR
BASS BOOST ON	Interruptor: BassBoost ACTIVAR / DESACTIVAR

13. Modo DEMO

El modo DEMO es un modo de usuario especialmente configurado para su uso en un entorno de tienda.

Activar/Desactivar el modo DEMO:

Esta barra de sonido está predeterminada de fábrica en el modo de cliente normal.

• Inserte el kit de demostración para activar el modo DEMO. Retire el kit de demostración para desactivar el modo DEMO. La barra de sonido hará lo siguiente:

Pantalla	Modo
DEMO ON	Modo DEMO
DEMO OFF	Modo cliente

Usar el modo DEMO

1. Ingrese al modo DEMO, la barra de sonido se encenderá automáticamente cuando se encienda la corriente alterna.
2. Bloquear fuente (no disponible). Puede seleccionar la fuente solo a través del kit de demostración.
3. Todas las claves estarán bloqueadas y no estarán disponibles. Solo puede controlarlo mediante el kit de demostración.

Todos los botonesbloqueados(Mando a distancia y barra)		Predeterminado	Kit dedemostración
↓	X
→(FUENTE)	X	Bloquear fuente	✓
+ (Vol+)	X		✓
- (Vol-)	X		✓
SURR	X	ACTIVAR
(BT)	X
EQ	X	FILM
/	X	Si está en elmodo BT	✓
II	X	Si está en elmodo BT	✓
BASS +/−	X
TREBLE +/−	X
DIMMER +/−	X	DIM 3
(SILENCIAR)	X
Modo de esperacomotativo		DEACTIVAR
Reactivaciónautomática		DEACTIVAR

• Cuando presione los botones (X) no disponibles, la barra de sonido dirá "DEMO ON".

14. Solución de problemas

Para mantener la garantía vigente, nunca intente reparar el sistema usted mismo. Si tiene problemas al utilizar esta barra de sonido, verifique los siguientes puntos antes de solicitar servicios.

Problema	Solutión
No hay alimentación	· Asegúrese de que el cable de CA está conectado correctamente. · Asegúrese de que hay alimentación en la toma de CA. · Presione el botón (en espera) para encender la barra de sonido.
No funciona el mando a distancia	· Antes de pulsar cualquier botón de control de reproducción, primo selección la fuente correcta. · Reduzca la distancia entre el mando a distancia y la barra de sonido. · Inserte la batería con sus polaridas (+/-) alineadas como se indica. · Cambie la batería. · Apunte el mando a distancia directamente al sensor en la parte frontal de la barra de sonido.
No hay sonido	· Asegúrese de que la barra de sonido no está silenciada. Presione el botón SILENCIAR o + (VOL) para reanudar la esucha normal. · Presione el botón (en la barra de sonido o en el mando a distancia paraCambiar la barra de sonido al modo de espera. Luego presione el botón (nuevalement para encender la barra de sonido. · Desenchufe la barra de sonido y el subwoofer de la toma de corriente, bajo vuelva a enchufarlos. Enciende la barra de sonido. · Asegúrese de que la configuración de audio de la fuente de entrada (por exemple, TV, consola de juegos, reproductor de DVD, etc.) está configurada en modo PCM o Dolby Digital@msteadas usea la connexion digital (por exemple, HDMI, OPTICO). · El subwoofer está效果图 de rango, acerque el subwoofer a la barra de sonido. · Asegúrese de que el subwoofer está a menos de 5 m de la barra de sonido (cuantomás ), mayor. · La barra de sonido pueda haber perdido la connexión con el subwoofer. Vuelva a emparejar las unidades siguiendo los pasos de la sección "Emparejar el Subwoofer". · Es posible que la barra de sonido no pueda decodificar todos los formatos de audio digital de la fuente de entrada.
El TV tiene un problema de visualización al ver contentido HDR desde una fuente HDMI.	· AlgunosTelevisores 4K HDRrequireen que la entrada HDMI o la configuración deImagen se establishscan para la recepción de contenido HDR. Para Obtener más detalles sobre la configuración de la pantalla HDR, consulte el manual de instrucciones de su teovisor.
No puede encontrar el nombre de Bluetooth de esta barra de sonido en mi dispositivo Bluetooth para emparejimiento de Bluetooth	· Asegúrese de que la configuración Bluetooth estáactivada en su dispositivo Bluetooth. · Asegúrese de haber emparejado la barra de sonido con su dispositivo Bluetooth. · La barra de sonido Tiene una configuraciónBluetooth®que pueda recibir una senal en un radio de 8 metros. Mantenga una distancia de 8 metros entre la barra de sonido y su dispositivo Bluetooth®.
Esta es una configuración de apagado de 15 instantos, uno de los requisimientos estándar de ERPII para ahorrar energia	· Cuando el nivel de la senal de entrada externa de la unidad es demasiado bajo, la barra de sonido se apagará automatistically en 15 instantos. Au反过来 el nivel de volumen de su dispositivo externo.

15. Especificaciones

Marca	Hisense
Modelo	HS5100

Barra de sonido

Suministro de energia	100-240 V~ 50/60 Hz
Consumo de energia	50 W< 0,5 W (En espera)
USB	5 V --- 500 mAUSB de alta velocidad (2.0) / FAT32 / FAT1632 GB (máx), WAV / WMA / MP3 / FLAC.
Dimisión (An × Al × P)	902 × 62,3 × 91 mm / 35,5" × 2,4" × 3,6"
Peso neto	1,6 kg / 3,5 lbs
Sensibilidad de entrada de sonido	500 mV
Respuesta de Frequencia	120 Hz - 20 kHz
Temperatura de funcionaiento	0°C - 45°C

Subwoofer

Suministro de energia	100-240 V~ 50/60 Hz
Consumo de energia	50 W< 0,5 W (En espera)
Dimisión (An × Al × P)	161 × 303 × 304,5 mm / 6,3" × 11,9" × 12"
Peso neto	3,6 kg / 7,9 lbs
Respuesta de Frequencia	40 Hz - 150 Hz

Altavoz envolvente

Respuesta de Frequencia	180 Hz - 20 kHz
Dimisión (An × Al × P)	60 × 151 × 91 mm / 2,3" × 5,9" × 3,6"
Peso neto	0,57 kg (0,29 kg × 2) / 1,25 lbs (0,63 lbs × 2)

Especificación inalámbrica

Version/perfiles de Bluetooth	V 5.3 (A2DP, AVRCP)
Rango de Frequencia Bluetooth	2400 MHz ~ 2483,5 MHz
Potencia de transmisión Tmaxima de Bluetooth	≤ 5 dBm
Rango de Frequencia inalámbrica 2,4G	2400 MHz ~ 2483 MHz
Potencia maximala de transmission 2,4G	≤ 6 dBm
Tipo de modulación	GFSK, π/4 DQPSK

Amplificador (potencia de audio máxima)

Total	540 W
Barra de sonido	300 W
Subwoofer	180 W
Surround	60 W

Mando a distancia

Distancia/ángulo	19,7 pies (6 m) / 30°
Tipo de batería	AAA (1,5 V × 2)

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Hisense

Barra de sonido 5.1 canales con subwoofer inalámbrico

Modelo: HS5100

Dolby Audio

Bluetooth

HDMI

INTERFAZ MULTIMEDIA DE ALTA DEFINICIÓN

Roku TV

Listo

MANUAL DEL USUARIO

Antes de utilizar la barra de sonido, lea cuidadosamente este manual y guárdelo para futuras consultas.

Contenido

Manual del usuario/Tarjeta de garantía/Guía de inicio rápido

Soporte para la pared

Selecciona el modo de reproducción.

6 Tornillos para el soporte de pared

7 Toma de CA~

1 Tornillos para el soporte de pared

2 Toma SURROUND

3.3 Subwoofer inalámbrico

1 Indicador de emparejamiento

La luz deja de parpadear cuando el Subwoofer está emparejado con la barra de sonido.

2 Toma SURROUND (R)

3 Toma SURROUND (L)

4 Tecla PAIR

Pulsar para activar la función de emparejamiento entre la barra de sonido y el subwoofer.

5 Toma de CA IN~

7. Emparejar como Subwoofer

7.1 Emparejamiento automático

8. Funcionamiento básico

8.1 En espera/ENCENDIDO

• El modo seleccionado se mostrará en la pantalla.

Visor	Modo
ARC	HDMI ARC
OPT	ÓTICO
BT IN	Bluetooth
NO BT	Ligado
	Não ligado
ALIX	AUX
USB	USB
NO USB	Nenhum USB ligado

8.4 Ajustar el volumen

9. Funcionamiento AUX/ÓPTICO/HDMI ARC
