BEDIENUNGSANLEITUNG HS5100 HISENSE

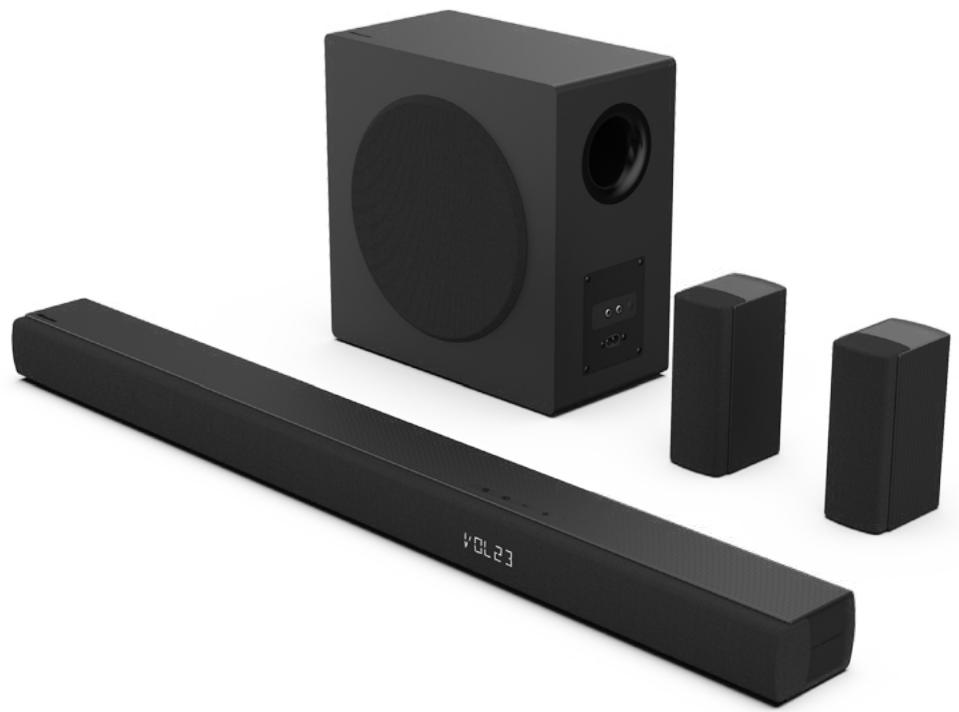

Hisense 5.1-Kanal Soundbar mit Drahtlos-Subwoofer Modell: HS5100 DéDolby Audio OBluetooth Homr dés. “* BENUTZERHANDBUCH Ci] Bevor Sie die Soundbar verwenden, lesen Sie bitte dieses Handbuch gründlich durch und bewahren Sie es zum späteren Nachschlagen auf.

Lieferumfang Bedienelemente und Funktionen 21 Soundbar … 22 Surround-Lautsprecher 23 Drahtlos-Subwoofer.

Vorbereitungen 31 Fernbedienung vorbereiten 32 Batterien der Fernbedienung austauschen Aufstellung und Montage. 41 Aufstellung.

42. Wandmontage der Soundbar

43. Wandmontage der Surround-Lautsprecher.

Anschlüsse . 5.1. HDMI ARC-Eingang verwenden 52 Roku-TV verwenden 53 Hisense EzPlay-Funktion verwenden.… 54 OPTICAL-Æingang verwenden

5.5 AUX-ingang verwenden.

56 Surround-Lautsprecher anschlieBen…

Subwoofer koppeln. 61 Automatische Kopplung 62 Manuelle Kopplung Allgemeine Bedienungshinweise

7.1 EIN- und Ausschalten (Standby)

72 Auto-Standby / Auto-Wake-Funktion 73 Betriebsmodus wählen. 10 74 Lautstärke einstellen. 10

7.5 Surround PURE/PRO/OFF umschalten.… 10

7.6 Bässe/Hôhen einstellen 10

7.1 Equalizereffekt (EQ) wählen 10

7.8 Helligkeit einstellen 10

7.9 Rücksetzung zu den Werkseinstellungen 10

AUX-/OPTISCHER/HDMI-ARC-Betrieb USB-Wiedergabe Bluetooth®-Betrieb. Einstellungsmenü DEMO-Modus. Fehlerbehebung. Technische Daten

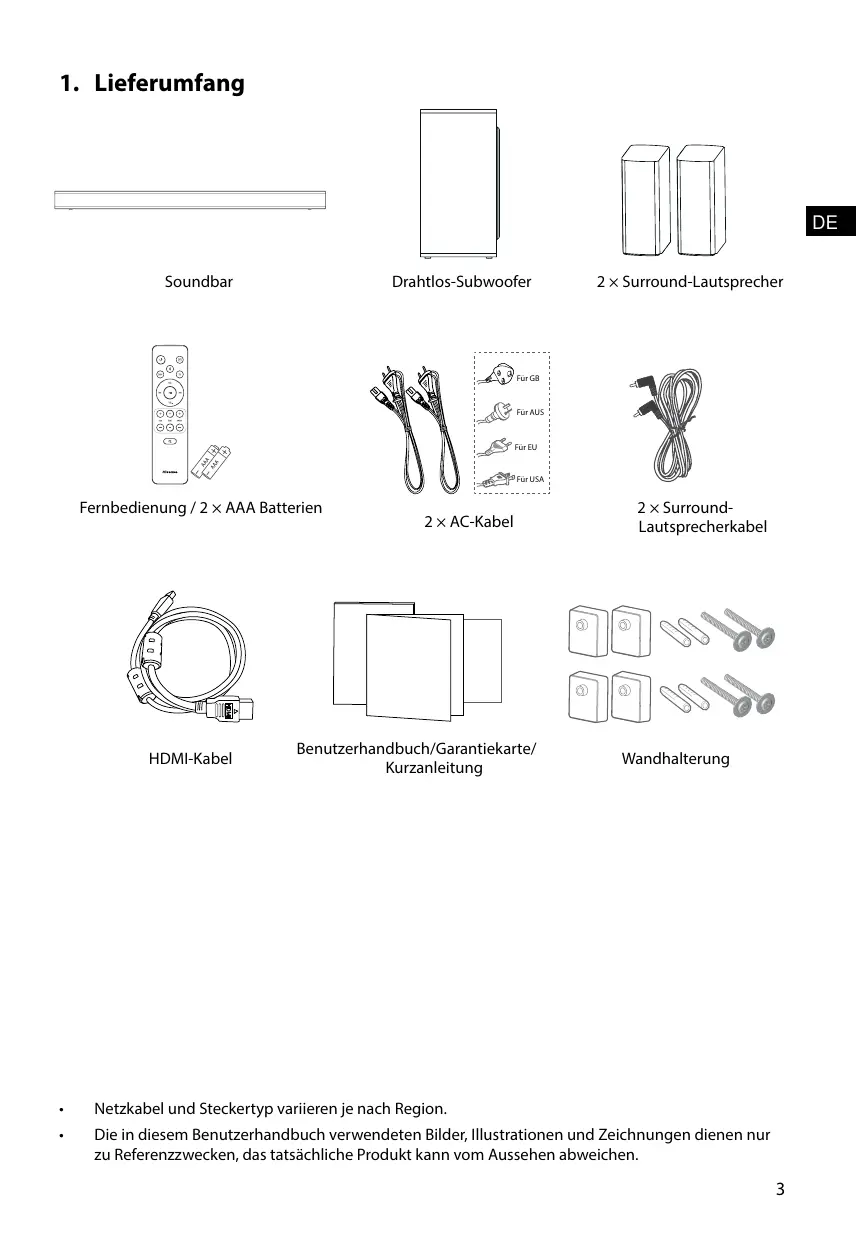

2x AC-Kabel Benutzerhandbuch/Garantiekarte/ Kurzanleitung 2x Surround- Lautsprecherkabel HDMI-Kabel Wandhalterung Netzkabel und Steckertyp variieren je nach Region. Die in diesem Benutzerhandbuch verwendeten Bilder, Illustrationen und Zeichnungen dienen nur zu Referenzzwecken, das tatsächliche Produkt kann vom Aussehen abweichen.

2. Bedienelemente und Funktionen

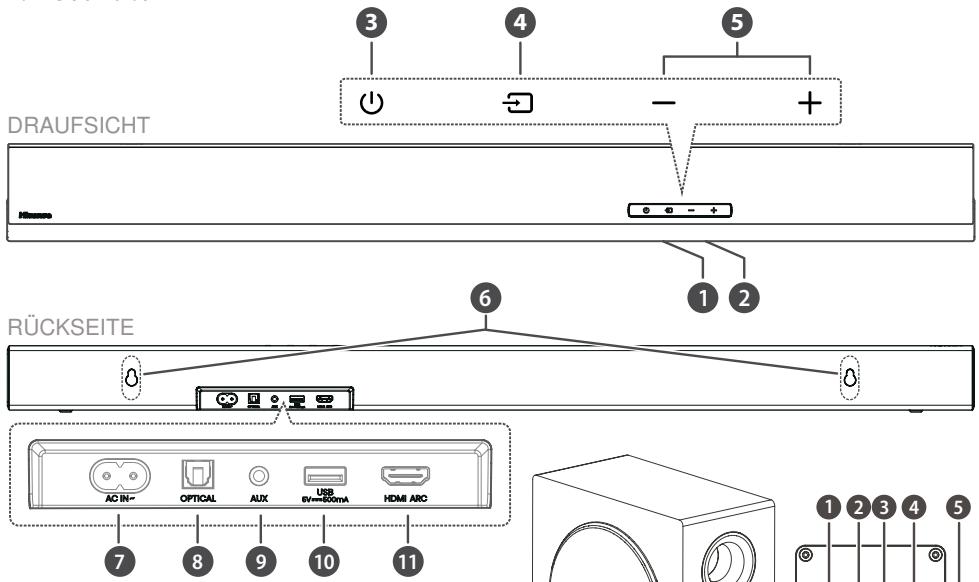

DRAUFSICHT 1 Sensor für die Fernbedienung Empfängt Signale von der Fernbedienung. 2 Display Hier wird der aktuelle Status angezeigt. 3 (D (EIN/AUS) Schaltet die Soundbar ein und in den Standby-Modus aus. 2.3 Drahtlos-Subwoofer 4 QUELLE) 1 Kopplungsanzeige Wähit die Wiedergabefunktion. Die Anzeige erlischt, sobald der Subwoofer 5 +/-(voL) mit der Soundbar gekoppelt ist. Hier erhôhen/verringern Sie den 2 SURROUND (R) Stromeingang Lautstärkepegel. SURROUND (L) Stromeingang 4 PAIRTaste Hier aktivieren Sie die Kopplungsfunktion zwischen soundbar und subwoofer. 6 Wandhalterung 7 AC-Stromeingang Hier schlieBen Sie das Netzkabel an. 8 OPTICALÆingang 9 AUXEingang 10 USB-Eingang Hier schlieBen Sie ein USB-Gerät zur Musikwiedergabe an. 11 HDMI ARC Anschluss Hier schlieBen Sie einen Fernseher über HDMI-Kabel an. 5 ACIN- Stromeingang Hier schlieBen Sie das Netzkabel an.

2.2 Surround-Lautsprecher

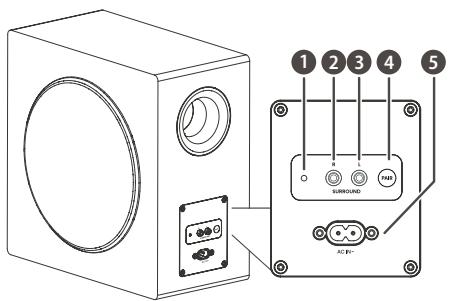

1 Wandhalterung 2 SURROUND Stromeingang

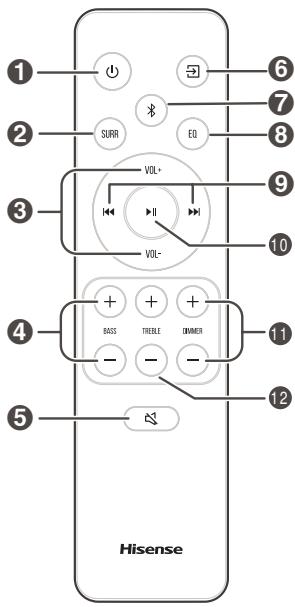

16 Schaltet die Soundbar ein und in den Standby-Modus aus. 2 SURR Surround PURE/PRO/OFF umschalten, Gedrückt halten, um den Surround-Klangpegel einzustellen. 3 VOL+/VOL— Hier erhôhen/verringern Sie den Lautstärkepegel. 4 BASS+/— Hierstellen Sie die Bässe ein. 5 RL (STUMM) Hier schalten Sie den Ton stumm oder heben Sie die Stummschaltung wieder auf. 6 3 Wähit die Wiedergabefunktion. 7 » Hier wählen Sie den Bluetooth-Modus. 8 EQ Hier wählen Sie einen Klangeffekt. OT Hier springen Sie im Bluetooth /USB-Modus zum vorherigen bzwr nächsten Titel. 10 pl Wiedergabe/Pause/Fortsetzen der Wiedergabe im Bluetooth/USB-Modus. Halten Sie die Taste gedrückt, um die Kopplungsfunktion im Bluetooth-Modus zu aktivieren oder die Verbindung mit dem bereits gekoppelten Bluetooth-Gerät zu trennen. 11 DIMMER+/— | Hier stellen Sie die LED-Helligkeit ein 12 TREBLE+/— Hier stellen Sie die Hôhen Hisense

3.1 Fernbedienung vorbereiten Sicherheitshinweise zu Akkus/Batterien

Mit der mitgelieferten Fernbedienung kann die Soundbar febedient werden. Auch wenn sich die Fernbedienung innerhalb der effektiven Reichweite von 6 m befindet, kann die Bedienung unmôglich sein, wenn sich Hindernisse zwischen der Soundbar und der Fernbedienung befinden. Wenn die Fernbedienung in der Nähe anderer Produkte betrieben wird, die Infrarotstrahlung erzeugen, oder wenn andere Fernbedienungen, die Infrarotstrahlung verwenden, in der Nähe der Soundbar verwendet werden, kann es zu Fehlfunktionen kommen. Umgekehrt kônnen auch die anderen Produkte Fehlfunktionen aufweisen. Achten Sie darauf, die Akkus/Batterien mit der korrekten positiven, ®" und negativen 2" Polarität einzusetzen. Verwenden Sie Akkus/Batterien desselben Typs. Verwenden Sie keinesfalls unterschiedliche Batterietypen zusammen. Es kônnen sowohl Akkus als auch gewëhnliche Batterien verwendet werden. Beachten Sie die Sicherheitshinweise auf den Etiketten der Akkus/Batterien. Achten Sie auf Ihre Fingernägel, wenn Sie das Batteriefach ôffnen und die Akkus/Batterien entfernen. Lassen Sie die Fernbedienung nicht fallen. Achten Sie darauf, dass keine Gegenstände auf die Fernbedienung einwirken. Verschütten Sie kein Wasser oder andere

3.2 Batterien der Fembedienung austauschen Flüssigkeiten auf der Fernbedienung.

1 Drücken und schieben Sie die rückseitige . Legen Sie die Fernbedienung nicht auf nasse Abdeckung, um das Batteriefach der Gegenstände. Fernbedienung zu ôffnen. + Setzen Sie die Fenbedienung nicht

2. Setzen Sie zwei Akkus oder Batterien der Grôfle direkter Sonneneinstrahlung oder starken

AAA ein (Batterien im Lieferumfang enthalten). Wärmequellen aus. Achten Sie darauf, dass die Pole (+) und (-) der Entfernen Sie die Akkus/Batterien aus der Akkus/Batterien mit den Markierungen (+) und Fernbedienung, wenn sie längere Zeit nicht (©) im Batteriefach übereinstimmen. benutzt wird, da es sonst zu Korrosion oder 3 Schlieflen Sie das Batteriefach wieder. zum Auslaufen der Akkus/Batterien kommen kann, was wiederum zu Verletzungen, Sachschäden und/oder Feuer führen kann. Verwenden Sie keine anderen Akkus/ Batterien als die angegebenen. Verwenden Sie keine neuen und alten Batterien gleichzeitig. Laden Sie Batterien keinesfalls auf, es sei denn, es handelt sich um Akkus. 5

Aufstellung und Montage Aufstellung Wenn Ihr Fernseher auf einem Tisch steht, kônnen Sie die Soundbar direkt mittig vor dem Fernseher auf den Tisch stellen. Wenn Ihr Fernseher an der Wand befestigt ist, Kônnen Sie die Soundbar direkt unter dem Fernseher an der Wand montieren. Wandmontage der Soundbar Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Eine unsachgemäBe Montage kann zu schweren Verletzungen und Sachschäden führen (wenn Sie beabsichtigen, dieses Produkt selbst zu installieren, müssen Sie auf elektrische Leitungen und Rohrleitungen achten, die môglicherweise in der Wand verlegt sind). Die Überprüfung der Tragfähigkeit der Wand für die Gesamtlast der Soundbar und der Wandhalterungen liegt in der Verantwortung des installateurs. Für die Installation sind zusätzliche Werkzeuge erforderlich (nicht im Lieferumfang enthalten). Ziehen Sie die Schrauben nicht zu fest an. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Verwenden Sie einen elektronischen Balkensucher, um eine Leichtbauwand vor dem Bohren und Montieren zu überprüfen. BP,

+ Empfohlene Hôhe für die Wandmontags WARNUNG + UmVerletzungen zu vermeiden, muss dieses Gerät gemë8 den Installationsanleitungen sicher am Boden/| an derWand befestigt werden. 15m.

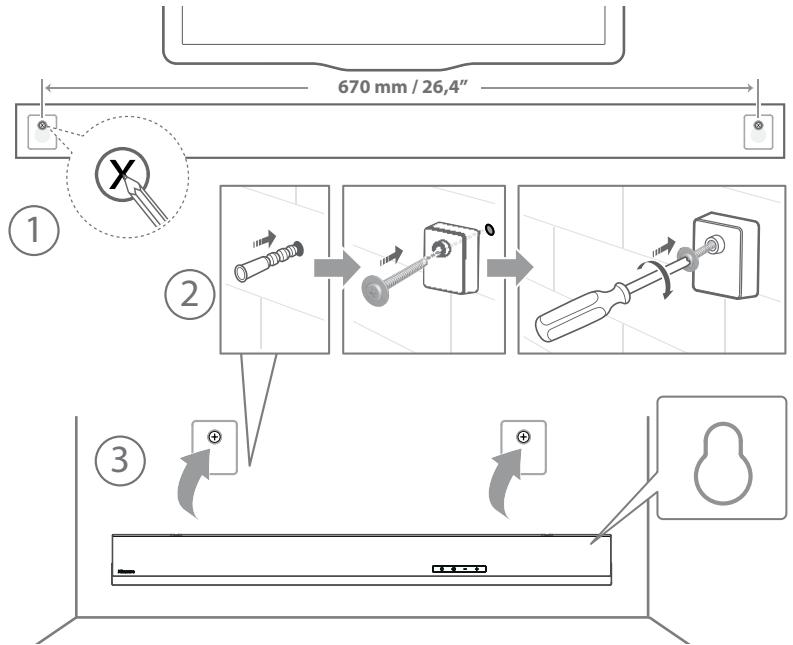

Bohren Sie 2 Lôcher (2 5,5 - 6 mm je nach Wandtyp) in die Wand. Der Abstand zwischen den Lôchern muss 670 mm betragen. Setzen Sie die mitgelieferten Dübel in der Wand ein. Setzen Sie die mitgelieferten Schrauben der Wandhalterung durch die Wandhalterung in die Dübel ein. Ziehen Sie die Schrauben fest. Hängen Sie das Gerät an den Wandhalterungen auf. l 670 mm / 26,4"

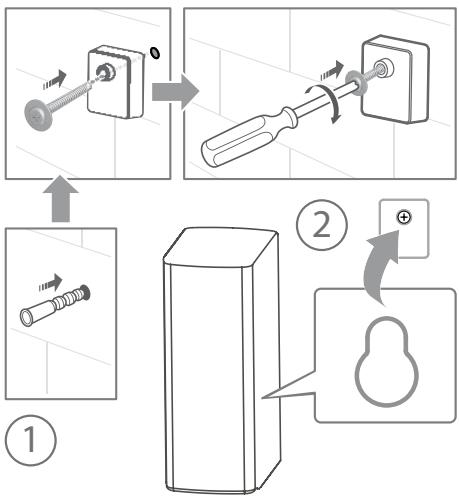

1. Die (R/L) Surround-Lautsprecher kônnen mit

dem mitgelieferten Wandmontagepaket an der Wand befestigt werden.

2. Hinweis: Bevor Sie die Wandhalterung montieren,

müssen Sie das Strom- und Lautsprecherkabel des (R/L) Surround-Lautsprechers anschlieBen.

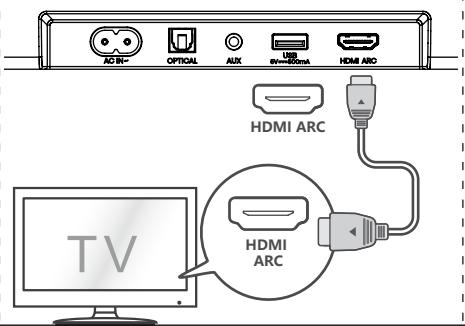

5.1 HDMI ARC-Eingang verwenden

Die ARC-Funktion (Audio Return Channel) ermëglicht es Ihnen, Audiosignale von Ihrem ARC-kompatiblen Fernseher über einen einzigen HDMI-Anschluss an Ihre Soundbar zu senden. Um die ARC-Funktion nutzen zu kônnen, muss Ihr Fernseher sowohl HDMI-CEC- als auch ARC- kompatibel sein; richten Sie ihn entsprechend ein. Bei korrekter Einrichtung kônnen Sie die Lautstärke (VOL +/- und STUMM) der Soundbar mit der Fembedienung Ihres Fernsehers einstellen. SchlieBen Sie das HDMI-Kabel von der Soundbar am Anschluss HDMI ARC Ihres ARC-kompatiblen Fernsehers an. Wählen Sie dann mit der Fernbedienung HDMI ARC. Tipps: + Ihr Fernseher muss die Funktion HDMI-CEC und ARC unterstützen. HDMI-CEC und ARC müssen aktiviert sein. Die Einstellungsmethode von HDMI-CEC und ARC kann sich je nach Fernseher unterscheiden. Einzelheiten zur ARC-Funktion finden Sie im Benutzerhandbuch Ihres Fernsehers. Nur Kabel der Version HDMI 1.4 oder hôher unterstützen die ARC-Funktion.

5.2 Roku-TV verwenden

Wenn Sie einen Roku TV" besitzen, schlieBen Sie einfach das HDMI-Kabel an den ARC- Anschlüssen an und folgen Sie den Anleitungen auf dem Bildschirm von Roku TV Ready". ROKU TV | Ysedierung ps re

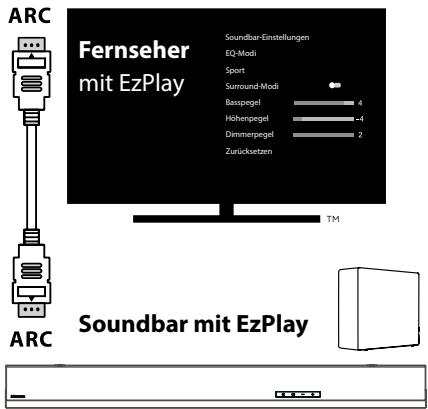

5.3 Hisense EzPlay-Funktion verwenden

Wenn die Hisense EzPlay-Funktion genutzt wird und die Soundbar über HDMI ARC mit einem Hisense-Fernseher verbunden ist, wird auf dem Fernseher das Einstellungsmenü der Soundbar angezeigt, über das Sie die meisten Funktionen der Soundbar mit der Fernbedienung Ihres Fernsehers steuern kônnen. ARC Fernseher mit EzPlay Soundbar mit EzPlay ARC Beispiel für ein TV-Menü (verschiedene Modelle kônnen unterschiedliche Menüs haben): / Einfache Einrichtung Ready | //Schnelleinstelungen

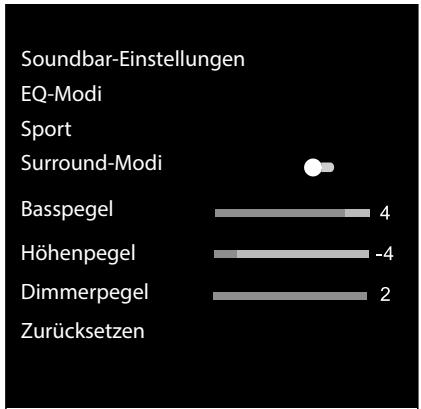

Einstellungen - Ton - Soundbar-Einstellungen. stummgeschaltet. Dies ist KEINE Fehlfunktion. Vergewissem Sie sich, dass die Audioeinstellung der Eingangsquell (z.B. Fernseher, Spielkonsole, DVD- Soundbar-Einstellunge Player usw) auf PCM oder Dolby Digital (Einzelheiten EQ-Modi zu den Audiveinstellungen finden Sie in der Bedienungsanleitung des Eingangsquellengeräts) mit HDMI ARC / Optisch-Eingang. Sport Surround-Modi Basspegel 5.5 AUX-Eingang verwenden [DE | A. Verwenden Sie ein 3,5-mm-zu-3,5-mm- Audiokabel, um die Kopfhôrerbuchse des Dimmerpegel Fernsehers oder eines externen Audiogeräts am Zurücksetzen AUX-Eingang der Soundbar anzuschlieBen. Hôhenpegel Hinweis: + Diese Funktion ist nur verfügbar, wenn sowohl die Soundbar als auch der Fernseher Hisense EzPlay unterstützen. + Fürdiese Funktion müssen die Soundbar und der Fernseher über HDMI ARC verbunden sein, und die CEC-Funktion des Fernsehers muss eingeschaltet sein. + Wenn Sie die Soundbar zum ersten Mal verbinden und die Einstellungen korrekt vornehmen, erscheint auf dem Bildschirm ein Hinweis, der Sie zum Einstellungsmenü der

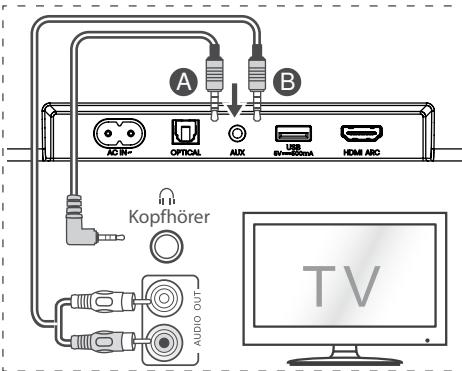

8. Verwenden Sie ein Cinch (RCA)-zu-3,5-mm-

Soundbar führt. Audiokabel, um den Audioausgang des Fernsehers am AUX-Eingang der Soundbar anzuschlieBen

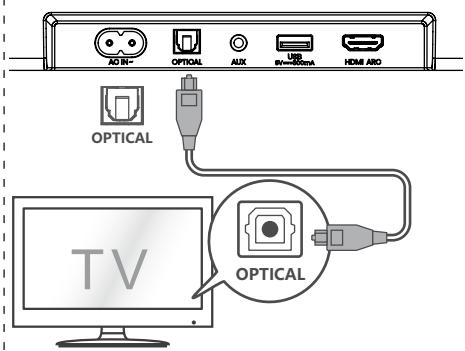

5.4 OPTICAL-Eingang verwenden

= Verwenden Sie das OPTISCHE Kabel, um den : Anschluss OPTICAL OUT des Fernsehers an 5.6 Surround-Lautsprecher anschlieBen OPTICAL der Soundbar anzuschlieBen. 1. Verwenden Sie das Surround- Lautsprecherkabel, um es am SURROUND- Anschluss auf der Rückseite der Surround- Lautsprecher anzuschlieBen.

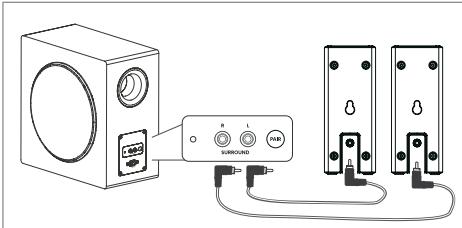

2. SchlieBen Sie die einzelnen Surround-

Lautsprecher an einem der SURROUND (R/L)- Anschlüsse an der Rückseite des Subwoofers an. OPTICAL Tipp: Die Soundbar ist môglicherweise nicht in der Lage, 5.7 Stromanschluss alle digitalen Audioformate der Eingangsquelle Gefahr von Produktschädent zu dekodieren. In diesem Fall wird die Soundbar

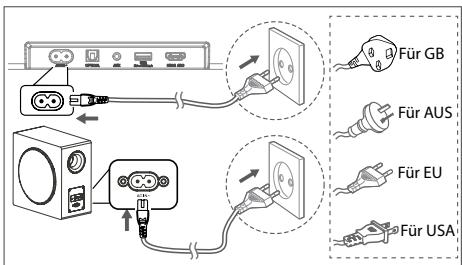

+ Gefahr von Produktschäden! Achten Sie

darauf, dass die Netzspannung mit der Spannung übereinstimmt, die auf dem Typenschild auf der Unter- oder Rückseite des Geräts angegeben ist. Bevor Sie das Netzkabel anschlieBen, vergewissern Sie sich, dass Sie alle anderen Anschlüsse vorgenommen haben. Soundbar SchlieBen Sie das Netzkabel am Stromeingang AC- der Soundbar und dann an einer geeigneten Steckdose an. Subwoofer SchlieBen Sie das Netzkabel am AC--Eingang des Subwoofers und dann an einer Steckdose an.

• Netzkabel und Stecker variieren je nach Region.

6. Subwoofer koppeln

6.1 Automatische Kopplung

Subwroofer und Soundbar werden automatisch gekoppelt, wenn beide Geräte am Stromnetz angeschlossen sind und eingeschaltet werden. Zur Verbindung der beiden Gerâte ist kein Kabel erforderlich. Ermitteln Sie den Status anhand der Anzeige des Drahtlos-Subwoofers. LED-Status | Status Blinkt schnell_| Subwoofer im Kopplungsmodus Leuchtet Verbunden / erfolgreich gekoppelt Kopplung / Verbindung Fehlgeschlagen Blinkt langsam HINWEIS: -_ Drücken Sie die Kopplungstaste PAIR auf der Rückseite des Subwoofers nur zur manuellen Kopplung. = Wenn die automatische Kopplung fehlschlägt, koppeln Sie den Subwoofer manuell mit der Soundbar.

6.2 Manuelle Kopplung

1. Vergewissem Sie sich, dass alle Kabel

ordnungsgemäB angeschlossen sind und dass sich die Soundbar im Standby-Modus befindet.

2. Halten Sie die Kopplungstaste PAIR auf

der Rückseite des Subwoofers für einige Sekunden gedrückt. Der Subwoofer wechselt in den Kopplungsmodus und die Kopplungsanzeige blinkt schnell.

3. Drücken Sie () an der Soundbar oder auf der

Fernbedienung, um die Soundbar einzuschalten. 4... Halten Sie-Zan der Soundbar oder auf der Fembedienung für einige Sekunden gedrückt. 5... Nachdem die Drahtlosverbindung erfolgreich hergestellt wurde, leuchtet die Kopplungsanzeige.

6. Wenn die Kopplungsanzeige blinkt, ist die

Drahtlosverbindung fehlgeschlagen. Ziehen Sie das Netzkabel des Subwoofers und schlieBen Sie es nach 4 Minuten wieder an. Wiederholen Sie die Schritte 1 -4. HINWEI Wenn die Drahtlosverbindung emeut fehlschlägt, überprüfen Sie, ob es in der Nähe Ihres Standorts Stôrungen gt (.B. durch ein elektronisches Gerät) oder ob starke Interferenzen vorliegen. Beseitigen Sie diese Stôrungen und wiederholen Sie die obigen Schritte. Der Subwoofer muss sich innerhalb von 6m von der Soundbar in einem offenen Bereich befinden. Wenn die Soundbar nicht mit dem Subwoofer verbunden und eingeschaltet ist, blinkt die Betriebsanzeige. Führen Sie die Schritte 1 bis 4 aus, um den Subwoofer mit der Soundbar zu verbinden.

7.1 EIN- und Ausschalten (Standby)

Das Gerät schaltet sich automatisch ein, wenn das Netzkabel angeschlossen wird. Drücken Sie Gb, um die Soundbar in den STANDBY-Modus zu schalten. Ziehen Sie den Netzstecker, wenn Sie die Soundbar vollständig ausschalten môchten.

7.2 Auto-Standby / Auto-Wake-Funktion

[Auto-Standby] Ihre Soundbar wurde so programmiert, dass sie automatisch in den

Standby-Modus wechselt, wenn 15 Minuten lang kein Ton erkannt wird. Dies ist z. B. der Fall, wenn die Wiedergabe unterbrochen wird oder wenn die Soundbar versehentlich eingeschaltet bleibt. TAuto-Wake] Wenn ein Fernseher oder ein externes Gerät angeschlossen ist (AUX- / OPTICAL- /'HDMI ARC-Modus), schaltet sich das Gerät automatisch ein, wenn der Fernseher oder das externe Gerät eingeschaltet wird. Um diese Funktion zu deaktivieren, führen Sie bitte die nachstehenden Schritte aus:

1. Halten Sie bei eingeschaltetem Gerät für

2113 Sekunden gedrückt, um das Menü aufzurufen. - Im Display des Geräts wird, MENU" angezeigt.

2. Oder drücken Sie 6 Mal}, Im Display wird:

Auto Wake [ON / OFF]. oder drücken Sie 7 Mal »»1 das Display zeigt: Auto Standby [ON / OFF].

3. Wählen Sie den Inhalt mit VOL4 / - auf der

Fernbedienung aus, und drücken Sie dann D11, um Ihre Auswahl zu bestätigen und die Einstellungen zu verlassen. + Wenn Sie diese Schritte wiederholen, schalten Sie die Funktion ,EIN” und, AUS".

7.3 Betriebsmodus wählen

Drücken Sie mehrmals 5] (QUELLE) auf der Soundbar oder auf der Fernbedienung, um den AUX, ÿ, OPTICAL:, HDMI ARC- oder USB- Modus zu wählen. Der gewähite Modus wird im Display angezeigt. + Der gewähite Modus wird im Display

Fernbedienung. Drücken Sie erneut (STUMM) oder VOL+, um den normalen Hôrbetrieb wiederaufzunehmen. Surround PURE/PRO/OFF umschalten Drücken Sie SURR auf der Fernbedienung, um zwischen Surround PURE, PRO und OFF umzuschalten. Bässe/Hôhen einstellen Drücken Sie BASS +/— auf der Fernbedienung, um den Basspegel einzustellen. Drücken Sie TREBLE +/— auf der Fernbedienung, um den Hôhenpegel einzustellen. Equalizereffekt (EQ) wählen Drücken Sie während der Wiedergabe EQ auf der Fernbedienung, um die gewünschten Equalizer-Voreinstellungen auszuwählen: FILM, MUSIK, SPIEL, NACHRICHTEN, SPORT, NACHT. Helligkeit einstellen Drücken Sie DIMMER +/— auf der Fernbedienung, um die Helligkeit einzustellen. Rücksetzung zu den Werkseinstellungen Gerät auf die Standardeinstellungen zurücksetzen. Schalten Sie die Soundbar in den optischen Modus und halten Sie [ (b ] auf der Soundbar gedrückt, damit setzt sich die Soundbar zu angezeigt. den Werkseinstellungen zurück und wechselt _ in den Standby-Modus. Anzeige Modus ; MODUS STANDARD

oPTISCH Lautstärke 30 Bluetooth Surround Aus Verbunden Dunkler MAX. ü Nicht verbunden Basse 0 AUX Hôhen 0 Use EQ FILM Auto-Wake | AUS USB nicht verbunden Auto-Standby_| AN (auBerUSA)

7.4 Lautstärke einstellen

+ Drücken Sie VOL+/— auf der Soundbar oder auf der Fernbedienung, um die Lautstärke einzustellen. + Wenn Sie den Ton ausschalten môchten, drücken Sie RUSTUMM) auf der

AUX-/OPTISCHER/HDMI-

ARC-Betrieb Vergewissern Sie sich, dass die Soundbar mit dem Fernseher oder Audiogerät verbunden ist. Drücken Sie mehrmals SJ (QUELLE) auf der

Soundbar oder auf der Fernbedienung, um den AUX-, OPTICAL-, HDMI ARC-Modus zu wählen. Der gewähite Modus wird im Display angezeigt. 3 Bedienen Sie Ihr Audiogerät direkt für die Wiedergabefunktionen. 4 Drücken Sie VOL+/—, um die Lautstärke einzustellen. Tipp: Die Soundbar ist môglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu dekodieren. In diesem Fall wird die Soundbar stummgeschaltet. Dies ist KEINE Fehlfunktion. Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z. B. Fernseher, Spielkonsole, DVD-Player usw) auf PCM oder Dolby Digital (Einzelheiten zu den Audioeinstellungen finden Sie in der Bedienungsanleitung des Eingangsquellengeräts) mit HDMI ARC / Optisch-Eingang.

1 SchlieBen Sie ein USB-Speichermedium an. 2 Drücken Sie mehrmals 3] (QUELLE) auf der Soundbar oder auf der Fernbedienung, um den USB-Modus zu wählen. 3 Während der Wiedergabe gehen Sie wie folgt vor: Wiedergabe starten, unterbrechen oder fortsetzen. Zum vorherigen oder nächsten Titel springen. Lai] 144, DD1 Tipps: Das Gerät unterstützt USB-Speichermedien mit bis zu 32 GB Speicher. Dieses Gerät kann WAV / WMA / MP3 / FLAC- Dateien wiedergeben. Dieses Produkt ist môglicherweise nicht mit bestimmten USB-Speichergeräten kompatibel. Wenn Sie ein USB-Verlängerungskabel, einen USB-Hub oder einen USB- Multifunktionskartenleser verwenden, wird das USB-Speichergerät môglicherweise nicht erkannt. Entfernen Sie das USB-Speichergerät nicht, während Dateien gelesen werden. 10.Bluetooth®-Betrieb Verbinden Sie die Soundbar über Bluetooth mit Ihrem Bluetooth-Gerät (iPad, iPhone, iPod touch, Android-Handy oder Laptop). Dann kônnen Sie die auf dem Gerät gespeicherten Audiodateien über die Soundbar-Lautsprecher anhôren. Erste Kopplung 1 Drücken Sie BJ (QUELLE) auf der Soundbar oder ÿ auf der Fernbedienung, um den Bluetooth®-Modus zu wählen. Im Display wird NO BT angezeigt. 2 Aktivieren Sie Ihr Bluetooth-Gerät und wählen Sie den Suchmodus. 3 Wählen Sie,Hisense H$5100” in der Kopplungsliste. Nach einer akustischen Meldung ist das System erfolgreich verbunden, undim Display wird BT IN angezeigt. Wenn Sie Ihre Soundbar mit einem anderen Bluetooth-Gerät verbinden müchten, halten Sie Ÿ auf der Fernbedienung gedrückt, um das aktuell verbundene Bluetooth-Gerät zu trennen. Folgen Sie den Schritten 2-3, um Ihr Bluetooth-Gerät zu koppeln. Um die Bluetooth-Funktion zu deaki gehen Sie wie folgt vor: - Schalten Sie zu einer anderen Quelle auf dem Gerät um. - Deaktivieren Sie die Funktion auf Ihrem Bluetooth-Gerät. -_ Halten Sie $ auf der Fernbedienung gedrückt. Bluetooth-Wiedergabe Wenn das verbundene Bluetooth-Gerät das Advanced Audio Distribution Profile {A2DP) unterstützt, kônnen Sie die auf dem Gerät gespeicherte Musik über dieses Gerät wiedergeben. - Wenn das Gerät auch das Audio Video Remote Control Profile (AVRCP) unterstützt, kônnen Sie die auf dem Gerät gespeicherte Musik über die Fernbedienung des Geräts wiedergeben.

1. Koppeln Sie Ihr Gerät mit diesem Gerät.

2. Geben Sie Musik über Ihr Gerät wieder (wenn

es A2DP unterstützt).

3. Verwenden Sie die mitgelieferte

Fernbedienung zur Steuerung der Wiedergabe (wenn es AVRCP unterstützt). Wiedergabe starten, unterbrechen pi oder fortsetzen. Zum vorherigen oder nächsten 14,1 ?"7 Titel springen.

Tipps: Die Reichweite zwischen Soundbar und Gerät beträgt etwa 8 m. Bevor Sie ein Bluetooth®-Gerät mit der Soundbar verbinden, informieren Sie sich über die Fähigkeiten des Geräts. Die Kompatibilität mit allen Bluetooth®- Geräten ist nicht garantiert. Jedes Hindernis zwischen dem Gerät und der Soundbar kann die Reichweite beeinträchtigen. Halten Sie diesen Player von anderen elektronischen Geräten fer, die Stôrungen verursachen kônnen. Das Gerät wird auch getrennt, wenn Sie Ihr Gerät auBerhalb der Reichweite bewegen. 11.Einstellungsmenü

Halten Sie bei eingeschaltetem Gerät für 2113 Sekunden gedrückt, um das Menü aufzurufen. 12.DEMO-Modus Der DEMO-Modus ist ein Benutzermodus, der speziell zur Verwendung in einer Verkaufsumgebung konfiguriert ist. DEMO-Modus aktivieren/deal Diese Soundbar ist werkseitig auf den eren: gewëhnlichen Verbrauchermodus voreingestellt. . Setzen Sie das Demo-Kit ein, um den DEMO- Modus zu aktivieren. . Entfernen Sie das Demo-Kit, um den DEMO- Modus zu deaktivieren. + Im Display der Soundbar wird Folgendes angezeigt: DEMO ON DEMO-Modus DEMOOFF Verbrauchermodus DEMO-Modus verwenden

1. Rufen Sie den DEMO-Modus auf. Die

Soundbar schaltet sich automatisch ein, wenn das Gerät eingeschaltet wird.

2. Quelle sperren (BJnicht verfügbar). Sie

kônnen die Quelle nur über das Demo Kit

2. Wählen Sie den Inhalt mitk@/»m1.

: wählen. 3 SR RS die 3. AlleTasten werden gesperrt und sindnicht gr u verfügbar. Sie kônnen nur über das Demo-Kit

4. Drücken Sie I} um Ihre Auswahl zu gesteuert werden.

bestätigen und die Einstellungen zu verlassen. Alle Tasten EC esperrt Standar : + Wenninnerhalb von 10 Sekunden keine Taste Pr) Kit gedrückt wird, verlässt das System das Menü [D] x automatisch. 2 SJ (QUELLE) X | Quelle sperren nm Anzeige Beschreibung + (Von x Ÿ K/»» VOL+/— ï n T Equalizer-Effekt (EQ) wählen (F1LM MUSIK, SPIEL, X JEN NACHRICHTEN, SPORT, NACHT) ET x UR D) Surround Sound umschalten EQ x [FILM

IR OF SUR PURE / PRO/ AL

TEE a ï RIT X_ [Im BT-Modus VŸ 275 ässe einstellen D T Tmeriodes 7 TREO Hôhen einstellen BASS [x nu Helligkeit einstellen TREBLE+7— | X

DIMMER += | X Auto Wake umschalten DIMMER +4 LX [DM EIN/AUS RGUME! ; [auto Standby umschalten Auto Standby_ [AUS Er Auto Wake [aus Umschalten zwischen: Bassve rstärkung EN Aus Wenn Sie (X) nicht verfügbar drücken, zeigt die Soundbar ,DEMO ON“ an.

13.Fehlerbehebung Versuchen Sie niemals, das Gerät selbst zu reparieren, damit verlieren Sie Ihre Garantieansprüche. Wenn bei der Verwendung dieser Soundbar Probleme auftreten, überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anfordern. Problem Kein Strom sung + Vergewissern Sie sich, dass das Netzkabel des Geräts ordnungsgemäB angeschlossen ist. Vergewissern Sie sich, dass an der Steckdose Strom anliegt. Drücken Sie (b (Standby), um die Soundbar einzuschalten. Fernbedienung funktioniert nicht Bevor Sie eine Taste der Wiedergabesteuerung drücken, wählen Sie zunächst die korrekte Quelle. Verringern Sie den Abstand zwischen Fernbedienung und Soundbar. + Setzen Sie die Batterien so ein, dass die Polaritäten (+/-) wie angegeben ausgerichtet sind. Tauschen Sie die Batterien aus. + Richten Sie die Fernbedienung direkt auf den Sensor an der Vorderseite der Soundbar. + Vergewissern Sie sich, dass die Soundbar nicht stummgeschaltet ist. Drücken Sie STÜMM oder + (VOL), um die normale Wiedergabe fortzusetzen. Drücken Sie () auf der Soundbar oder auf der Fernbedienung, um die Soundbar in den Standby-Modus zu schalten. Drücken Sie dann () erneut, um die Soundbar einzuschalten. Ziehen Sie den Netzstecker der Soundbar und des Subwoofers und schlieBen Sie sie dann wieder an. Schalten Sie die Soundbar ein. Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z.B. Fernseher, Spielkonsole, DVD-Player usw) auf PCM oder Dolby Digital ist, wenn Sie eine digitale Verbindung (z. 8. HDMI, OPTISCH) verwenden. Der Subwoofer befindet sich auBerhalb der Reichweite, bitte stellen Sie den Subwoofer näher an die Soundbar. Der Subwoofer darf nicht weiter als 5 m von der Soundbar entfernt stehen (je näher, desto besse). + Die Soundbar hat mëglichenweise die Verbindung mit dem Subwoofer verloren. Koppeln Sie die Gerâte erneut, indem Sie die Schritte im Abschnitt, Subwoofer koppeln” ausführen. + Die Soundbarist môglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu dekodieren. Der Fernseher hat ein Problem mit der Anzeige, wenn HDR-Inhalte von einer HDMi-Quelle angezeigt werden. Bei einigen 4K HDR-Fernsehern müssen der HDMI-Eingang oder die linstellungen für den Empfang von HDR-Inhalten eingestellt werden. Weitere Einrichtungsdetails zur HDR-Anzeige finden Sie in der Bedienungsanleitung Ihres Fernsehers. Ich kann den Bluetooth Namen dieser Soundbai nicht auf meinem Bluetooth zur Bluetooth®-Kopplung finden. + Vergewissern Sie sich, dass die Bluetooth-Funktion auf Inrem Bluetooth-Gerät aktiviert ist. + Vergewissern Sie sich, dass Sie die Soundbar mit Ihrem Bluetooth®-Gerät gekoppelt haben. + Die Soundbar verfügt über eine Bluetooth®-Funktion, die innerhalb von 8 m ein Signal empfangen kann. Halten Sie einen Abstand von weniger 8 m zwischen der Soundbar und Ihrem Bluetooth®-Gerät ein. Dies ist eine Abschaltfunktion nach 15 Minuten, eine der Anforderungen des ERPII- Standards zum Stromsparen + Wenn der externe Signalpegel des Geräts zu niedrig ist, schaltet sich die Soundbar nach 15 Minuten automatisch aus. Bitte erhôhen Sie die Lautstärke Ihres externen Geräts.

14.Technische Daten Hisense Marke Modell HS5100 Soundbar Stromversorgung 100-240 V- 50/60 Hz Leistungsaufnahme 50W <0,5W (StandBy) USB 5V= 500 mA Hi-Speed USB (2.0) / FAT32 / FAT16 32 GB (maximale), WAV / WMA / MP3 / FLAC. Abmessungen (B x HxT) 902 x 62,3 x 91 mm / 35,5" x 2,4" x 3,6" Gewicht (Netto) 1,6kg/3,51bs Audio-Eingangsempfindlichkeit 500 mV Frequenzgang 120 Hz-20 KHz Betriebstemperatur 0°C-45°C Subwoofer Stromversorgung 100-240 V- 50/60 Hz Leistungsaufnahme 50W <0,5W (StandBy) Abmessungen (B x HxT) 161 x 303 x 304,5 mm / 6,3" x 11,9" x 12" Gewicht (Netto) 3,6kg/7,91bs Frequenzgang 40 Hz-150 Hz Surround-Lautsprecher Frequenzgang 180 Hz-20 KHz Abmessungen (B x HxT) 60 x 151 x 91 mm /2,3"x 5,9" x 3,6" Gewicht (Netto) 0,57 kg (2 x 0,29 kg) / 1,25 lbs (2 x 0,63 Ibs) Drahtlos-Spezifikationen Bluetooth-Version / Profile Bluetooth-Frequenzbereich Max. Bluetooth-Sendeleistung V 5.3 (A2DP, AVRCP) 2400 MHz - 2483,5 MHz <5 d8m 2,4 GHz Funkfrequenzbereich 2,4 GHz max. Sendeleistung 2400 MHz - 2483 MHz <6 dBm Modulationstyp GFSK, n/4 DOPSK Verstärker (max. Audioleistung) Gesamt 540W Soundbar 300W Subwoofer 180W Surround 60W Fernbedienung 6m/30° Reichweite/Winkel Batterien AAA (1,5 V x 2) + Design und technische Daten kônnen ohne vorherige Ankündigung geändert werden.
