HS5100 - Barre de son HISENSE - Notice d'utilisation et mode d'emploi gratuit

Configuration	5.1 canaux
Puissance totale	540 W
Nombre de haut-parleurs	8 (3 pleine gamme + 2 tweeters en barre, 2 surround, 1 caisson)
Formats audio	Dolby Digital Plus, DTS Virtual:X
Caisson de basses	Sans fil
Enceintes surround	2 enceintes sans fil incluses
Connexion TV principale	HDMI ARC
Autres entrées	Optique, AUX (analogique), USB
Bluetooth	5.0
Modes audio	6 modes : Cinéma, Musique, Jeux, Sport, News, Nuit
Réponse en fréquence	40 Hz - 20 kHz
Dimensions barre	902 x 62 x 91 mm
Poids barre	1,59 kg
Dimensions caisson	155 x 300 x 300 mm
Poids caisson	3,64 kg
Couleur	Noir

FOIRE AUX QUESTIONS - HS5100 HISENSE

Comment connecter la Hisense HS5100 à ma télévision ?

La connexion recommandée est via HDMI ARC : branchez un câble HDMI entre la sortie ARC de votre TV et l'entrée HDMI ARC de la barre de son. Vous pouvez aussi utiliser le câble optique fourni ou un câble AUX. Le HDMI ARC permet de contrôler le volume depuis la télécommande TV.

Comment jumeler les enceintes surround sans fil ?

Les enceintes surround et le caisson de basse se connectent automatiquement à la barre de son à la mise sous tension. Si la connexion ne s'établit pas, éteignez tous les éléments, rapprochez-les de la barre et rallumez-les. Évitez les obstacles entre les enceintes et la barre (murs épais, appareils Wi-Fi 2,4 GHz à proximité).

Comment activer et connecter un appareil en Bluetooth ?

Appuyez sur le bouton BT de la barre ou de la télécommande pour passer en mode Bluetooth. Activez le Bluetooth sur votre smartphone ou tablette et sélectionnez Hisense HS5100 dans la liste des appareils. La barre accepte Bluetooth 5.0 pour une connexion stable jusqu'à environ 10 m.

Comment changer le mode audio sur la HS5100 ?

La HS5100 propose 6 modes audio préréglés : Cinéma, Musique, Jeux, Sport, News et Nuit. Appuyez sur le bouton Mode de la télécommande pour cycler entre les modes. Le mode Nuit réduit les effets graves et les pics sonores pour ne pas déranger l'entourage.

Pourquoi n'y a-t-il aucun son malgré la connexion HDMI ARC ?

Vérifiez que la sortie audio de votre TV est bien réglée sur HDMI ARC (et non sur haut-parleurs internes) dans les paramètres son de la TV. Assurez-vous que le câble HDMI supporte l'ARC. Si le problème persiste, essayez de débrancher et rebrancher le câble HDMI, puis redémarrez la barre de son et la TV.

Comment régler le volume du caisson de basses indépendamment ?

Appuyez sur les touches + et - dédiées au caisson de basse sur la télécommande. Vous pouvez ajuster le niveau du caisson sans modifier le volume général. Un niveau trop élevé peut provoquer des vibrations : commencez par un réglage médian.

La Hisense HS5100 est-elle compatible Dolby Atmos ?

La HS5100 prend en charge Dolby Digital Plus, qui est la version avancée du Dolby Digital classique. Elle ne gère pas le Dolby Atmos natif avec objets sonores 3D. Pour la spatialisation, elle utilise DTS Virtual:X qui simule un son surround virtuel en hauteur à partir des 5.1 canaux physiques.

Comment utiliser l'entrée USB de la barre de son ?

Branchez une clé USB formatée en FAT32 contenant des fichiers audio (MP3, WAV, FLAC). Sélectionnez la source USB via la télécommande. La barre lit les fichiers directement. Évitez les disques durs USB alimentés par bus, ils peuvent consommer plus que le port ne fournit.

Les enceintes surround ne s'allument pas, que faire ?

Vérifiez que les enceintes sont branchées sur secteur (elles ont leur propre alimentation). Appuyez sur le bouton de réinitialisation de l'appairage situé sous chaque enceinte pendant 5 secondes, puis répétez la procédure d'appairage depuis la barre. Maintenez les enceintes à moins de 10 m de la barre pendant la configuration.

Comment réinitialiser la Hisense HS5100 aux paramètres d'usine ?

Maintenez enfoncé le bouton Power de la barre de son pendant environ 10 secondes jusqu'à ce que le voyant clignote plusieurs fois. La barre redémarre avec les réglages d'origine. Cette opération efface les appairages Bluetooth enregistrés et remet les niveaux audio à zéro.

Peut-on monter la HS5100 au mur sous la TV ?

Oui, la barre de son dispose de trous de fixation murale au dos. Utilisez les gabarits et vis adaptés à la longueur 902 mm de la barre. Assurez-vous que le mur peut supporter le poids de 1,59 kg. Laissez un espace suffisant entre la barre et le bas de la TV pour éviter de masquer la télécommande IR.

Quelle source audio a la priorité quand plusieurs entrées sont branchées ?

La HS5100 ne passe pas automatiquement d'une source à l'autre : vous sélectionnez manuellement la source (HDMI ARC, Optique, AUX, USB, Bluetooth) via le bouton Source de la télécommande ou de la barre. Aucune détection automatique de signal n'est intégrée.

MODE D'EMPLOI HS5100 HISENSE

Boutons +/- (VOL)

Barre de son 5.1CH avec caisson de basse sans fil

Modèle : HS5100

Dolby Audio

Bluetooth

HDMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Roku TV

Ready

MANUEL D'UTILISATION

Avant d'utiliser la barre de son, veuillez lire attentivement ce manuel et le conserver pour référence ultérieure.

Table des matières

1. Consignes de sécurité 3

1.1 Sécurité 3 1.2 Attention 4 1.3 Avertissement 4

2. Contenu de la boîte 5

3. Identification des pièces 6

3.1 Barre de son 6 3.2 Enceintes Surround 6 3.3 Caisson de basse sans fil 6 3.4 Télécommande 7

4. Préparatifs 7

4.1 Préparer la télécommande 7 4.2 Remplacer les piles de la télécommande 7

5. Placement et montage 8

5.1 Position 8 5.2 Montage mural de la barre de son 8 5.3 Montage mural des enceintes Surround 9

6. Connexions 9

6.1 Utiliser la prise HDMI ARC 9 6.2 Télévision en direct 9 6.3 Utiliser la fonction Hisense EzPlay 9 6.4 Utiliser la prise OPTICAL 10 6.5 Utiliser la prise AUX 10 6.6 Connexion des enceintes Surround 10 6.7 Branchement électrique 10

7. Appariement avec le caisson de basse 11

7.1 Association automatique 11 7.2 Association manuelle 11

8. Fonctionnement de base 11

8.1 Veille/MARCHE 11 8.2 Fonction de mise en veille automatique/réveil automatique 11 8.3 Sélection des modes 12 8.4 Réglage du volume 12 8.5 Basculement du mode Surround sur PURE/PRO/ARRÊT 12 8.6 Régler les graves et les aigus 12 8.7 Sélectionnez l'effet égalisé (EQ) 12 8.8 Réglez la luminosité 12 8.9 Réinitialisation d'usine 12

9. Fonctionnement AUX/OPTIQUE/HDMI ARC 12

10. Fonctionnement USB 13

11. Fonctionnement avec source Bluetooth 13

12. Menu Paramétrage 14

13. Mode DÉMO 14

14. Dépannage 15

15. Spécifications 16

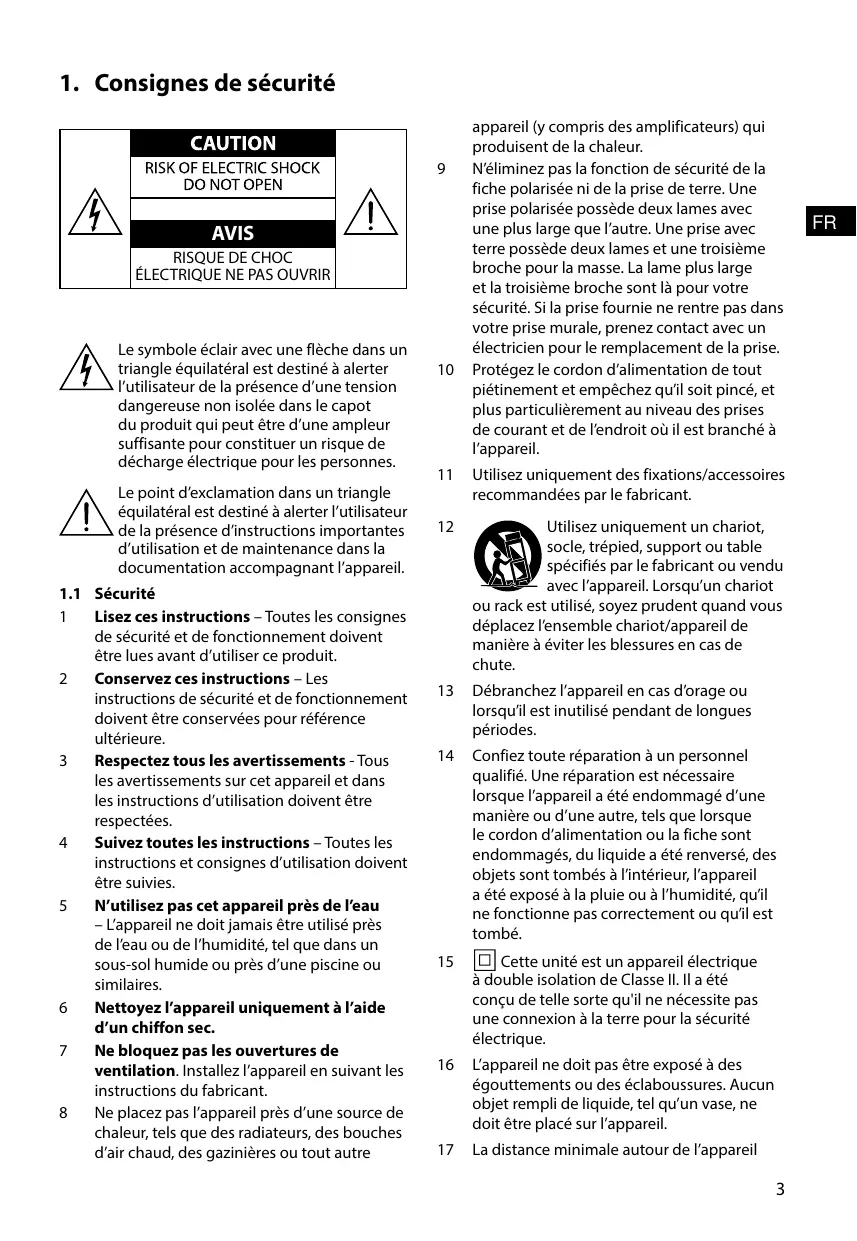

1. Consignes de sécurité

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
AVIS
RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur du boîtier du produit, qui peut être d'une ampleur suffisante pour constituer un risque de décharge électrique pour les personnes.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions importantes d'utilisation et de maintenance dans la documentation accompagnant l'appareil.

1.1 Sécurité

1. Lisez ces instructions - Toutes les consignes de sécurité et de fonctionnement doivent être lues avant d'utiliser ce produit. 2. Conservez ces instructions - Les instructions de sécurité et de fonctionnement doivent être conservées pour référence ultérieure. 3. Respectez tous les avertissements - Tous les avertissements sur cet appareil et dans les instructions d'utilisation doivent être respectés. 4. Suivez toutes les instructions - Toutes les instructions et consignes d'utilisation doivent être suivies. 5. N'utilisez pas cet appareil près de l'eau - L'appareil ne doit jamais être utilisé près de l'eau ou de l'humidité, comme dans un sous-sol humide ou près d'une piscine ou similaire. 6. Nettoyez l'appareil uniquement à l'aide d'un chiffon sec. 7. Ne bloquez pas les ouvertures de ventilation. Installez l'appareil en suivant les instructions du fabricant. 8. Ne placez pas l'appareil près d'une source de chaleur, comme des radiateurs, des bouches d'air chaud, des cuisinières à gaz ou tout autre

appareil (y compris des amplificateurs) qui produit de la chaleur.

9 N'éliminez pas la fonction de sécurité de la fiche polarisée ni de la prise de terre. Une prise polarisée possède deux lames, dont une plus large que l'autre. Une prise avec terre possède deux lames et une troisième broche pour la masse. La lame plus large et la troisième broche sont là pour votre sécurité. Si la prise fournie ne rentre pas dans votre prise murale, prenez contact avec un électricien pour le remplacement de la prise. 10 Protégez le cordon d'alimentation de tout piétinement et empêchez qu'il soit pincé, et plus particulièrement au niveau des prises de courant et de l'endroit où il est branché à l'appareil. 11 Utilisez uniquement des fixations/accessoires recommandés par le fabricant. 12 Utilisez uniquement un chariot, socle, trépied, support ou table spécifiés par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot ou rack est utilisé, soyez prudent quand vous déplacez l'ensemble chariot/appareil de manière à éviter les blessures en cas de chute. 13 Débranchez l'appareil en cas d'orage ou lorsqu'il est inutilisé pendant de longues périodes. 14 Confiez toute réparation à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé d'une manière ou d'une autre, comme lorsque le cordon d'alimentation ou la fiche sont endommagés, du liquide a été renversé, des objets sont tombés à l'intérieur, l'appareil a été exposé à la pluie ou à l'humidité, qu'il ne fonctionne pas correctement ou qu'il est tombé. 15 Cette unité est un appareil électrique à double isolation de Classe II. Il a été conçu de telle sorte qu'il ne nécessite pas une connexion à la terre pour la sécurité électrique. 16 L'appareil ne doit pas être exposé à des égouttements ou des éclaboussures. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil. 17 La distance minimale autour de l'appareil

pour une ventilation suffisante est de 5 cm.

18 Ne pas entraver la ventilation en recouvrant les ouvertures de ventilation avec des objets tels que journaux, nappes de table, rideaux, etc. 19 Ne pas placer de sources de flammes nues, comme des chandeliers, sur le produit. 20 Les piles doivent être recyclées ou mises au rebut conformément aux directives nationales et locales. 21 Utilisez l'appareil dans des climats modérés.

1.2 Attention

L'utilisation de dispositifs de commande ou de réglage ou l'exécution de procédures autres que celles décrites dans le présent document peut entraîner une exposition dangereuse aux rayonnements ou toute autre opération non sécuritaire. - Afin de réduire le risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité. Cet appareil ne doit pas être exposé à des égouttements ou des éclaboussures, ni des objets remplis de liquides, tels que des vases, ne doivent être placés sur l'appareil. - Si la fiche secteur ou le coupleur de l'appareil est utilisé comme sectionneur, ce dispositif doit toujours rester facilement accessible. Le fait de remplacer la pile par une autre pile qui ne convient pas présente un risque d'explosion. Remplacer uniquement par une pile de type identique ou équivalent.

1.3 Avertissement

La pile (piles ou un ensemble de piles) ne doit pas être exposée à une chaleur excessive, telle que le soleil, le feu ou similaire. - Avant de faire fonctionner ce système, vérifier que sa tension est identique à celle de l'alimentation électrique locale. - Ne pas placer cet appareil à proximité de champs magnétiques puissants. - Ne pas placer cet appareil sur l'amplificateur ou le récepteur. Si un objet solide ou du liquide tombe dans le système, débrancher le système et le faire vérifier par un personnel qualifié avant de le remettre en marche.

• Ne pas tenter de nettoyer l'appareil avec des solvants chimiques car cela pourrait en endommager la surface. Utiliser un chiffon propre, sec ou légèrement humide. Pour débrancher la fiche du cordon d'alimentation de la prise murale, toujours tirer directement sur la fiche, ne jamais tirer sur le cordon.
• Tout changement ou modification de cet appareil non expressément approuvé par la partie responsable de la conformité annulera le droit de l'utilisateur d'utiliser l'appareil. L'étiquette des caractéristiques nominales est collée sur la face inférieure ou arrière de l'appareil.

MISE EN GARDE relative aux piles

Pour éviter les fuites des piles qui pourraient entraîner des blessures corporelles, des dommages matériels ou endommager l'appareil :

• Installer toutes les piles correctement, + et - comme indiqué sur l'appareil.
• Ne pas mélanger des piles usagées et neuves.
• Ne pas mélanger des piles alcalines, standard (carbone-zinc) ou rechargeables (Ni-Cd, Ni-MH, etc.).
• Retirer les piles lorsque l'appareil n'est pas utilisé pendant une longue période.

Mise au rebut de ce produit. Ce pictogramme indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Europe. Afin de prévenir toute nuisance

possible à l'environnement ou à la santé humaine causée par une élimination incontrôlée des déchets, recyclez ce produit de manière responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de reprise et de collecte ou contactez le revendeur où vous avez acheté le produit. Le revendeur peut emmener ce produit pour son recyclage propre et sûr.

Nous déclarons par la présente que ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive RED 2014/53/EU et de la réglementation britannique sur les équipements radio 2017.

2. Contenu de la boîte

Barre de son

Caisson de basse sans fil

Enceintes Surround × 2

Télécommande / Piles AAA × 2

Cordon d'alimentation CA × 2

Câble d'enceinte Surround × 2

Câble HDMI

Manuel d'utilisation / Carte de garantie / Guide de démarrage rapide

Support mural

Le nombre de cordons d'alimentation fournis et le type de prise varient selon les régions. - Les images, illustrations et dessins présentés dans ce manuel d'utilisation sont uniquement fournis à titre indicatif, l'apparence réelle du produit peut varier.

3. Identification des pièces

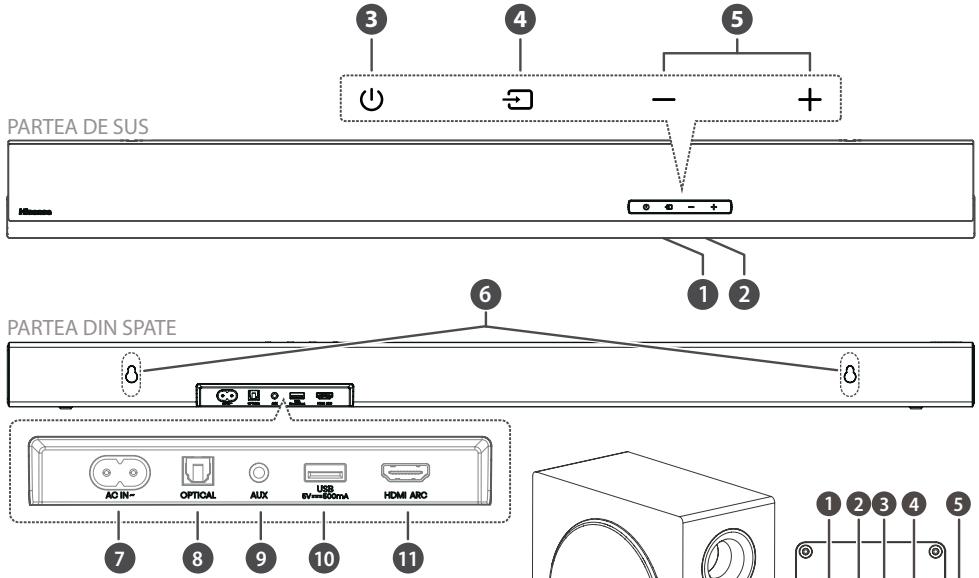

3.1 Barre de son

1 Capteur de télécommande

Permet de recevoir le signal de la télécommande.

2 Fenêtre d'affichage

Affiche l'état actuel.

3 Bouton (MARCHE/ARRÊT)

Bascule la barre de son entre le mode ACTIVER et le mode Veille.

4 Bouton (SOURCE)

Sélectionne le mode de lecture.

5 Boutons + / - (VOL)

Permettent d'augmenter/diminuer le volume.

6 Vis du support mural

7 Prise AC~

Sert à connecter le câble d'alimentation.

8 Prise OPTICAL

9 Prise AUX

10 Prise USB

Insérez le périphérique USB pour lire de la musique.

11 Prise HDMI ARC

Permet de se connecter à un téléviseur via un câble HDMI.

3.2 Enceintes Surround

1 Vis du support mural

2 Prise SURROUND

3.3 Caisson de basse sans fil

1 Indicateur d'appariement

Le voyant cesse de clignoter une fois que le caisson de basse est apparié avec la barre de son.

2 Prise SURROUND (R)

3 Prise SURROUND (L)

4 Bouton APPARIEMENT

Appuyez pour activer la fonction d'appariement entre la barre de son et le caisson de basse.

5 Prise AC IN~

Sert à connecter le câble d'alimentation.

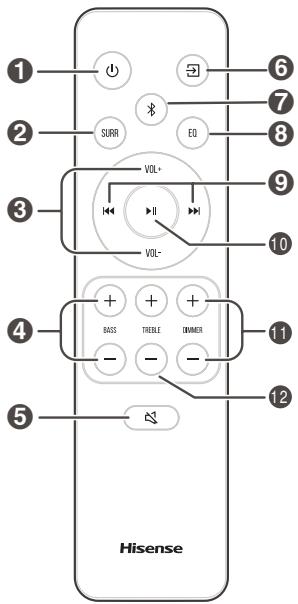

3.4 Télécommande

1 Basculer la barre de son entre le mode ACTIVER et le mode VEILLE. 2 SURROUND Basculez le Surround sur PURE/PRO/ARRÊT. Appuyez longuement pour régler le niveau du son surround. 3 VOL+/VOL- Permettent d'augmenter/diminuer le volume. 4 BASS +/- Permet de régler le niveau des basses. 5 (MUET) Couper le son ou reprendre le volume. 6 Bouton Sélectionnez le mode de lecture. 7 Permet de sélectionner le mode Bluetooth. 8 EQ Permet de sélectionner un effet sonore prédéfini. 9 Permet de passer à la piste précédente/suivante en mode Bluetooth/USB. 10 Lecture/pause/reprise de la lecture en mode Bluetooth/USB. Appuyez et maintenez enfoncé pour activer la fonction d'appariement en mode Bluetooth ou pour déconnecter le périphérique Bluetooth apparié existant. 11 DIMMER+ Permet de régler la luminosité DEL. 12 TREBLE +/- Permet de régler le niveau des aigus.

4. Préparatifs

4.1 Préparer la télécommande

La télécommande fournie permet de commander la barre de son à distance.

• Même si la télécommande est utilisée dans la portée effective de 19,7 pi (6 m), il se peut que son fonctionnement soit entravé par des obstacles situés entre la barre de son et la télécommande. Si la télécommande est utilisée à proximité d'autres produits émettant des rayons infrarouges, ou si d'autres dispositifs de télécommande utilisant des rayons infrarouges sont utilisés près de la barre de son, cela peut entraîner un fonctionnement incorrect. Et de même, les autres produits peuvent fonctionner de manière incorrecte.

4.2 Remplacer les piles de la télécommande

1 Appuyez et faites glisser le couvercle arrière pour ouvrir le compartiment des piles de la télécommande. 2 Insérez deux piles AAA (incluses). Veillez à faire correspondre les extrémités (+) et (-) des piles avec les extrémités (+) et (-) indiquées dans le compartiment à piles. 3 Fermez le couvercle du compartiment à piles.

Précautions concernant les piles

Veillez à insérer les piles en respectant les polarités positive « ⊕ » et négative « Θ ». Utilisez des piles du même type. N'utilisez jamais plusieurs types de piles ensemble. Il est possible d'utiliser des piles rechargeables ou non rechargeables. Reportez-vous aux précautions figurant sur leurs étiquettes. - Faites attention à vos ongles lorsque vous retirez le couvercle du compartiment à piles et les piles. - Ne laissez pas tomber la télécommande. - Ne laissez rien heurter la télécommande. - Ne renversez pas d'eau ou de liquide sur la télécommande. - Ne placez pas la télécommande sur un objet humide. - Ne placez pas la télécommande sous les rayons directs du soleil ou à proximité de sources de chaleur excessive. - Retirez les piles de la télécommande lorsqu'elle n'est pas utilisée pendant une longue période, car la corrosion ou une fuite des piles pourrait se produire et entraîner des blessures corporelles, des dommages matériels ou un incendie. N'utilisez pas d'autres piles que celles spécifiées. - Ne mélangez pas des piles neuves avec des piles usagées. - Ne rechargez jamais une pile si vous n'êtes pas sûr qu'il s'agit d'une pile rechargeable.

5. Placement et montage

5.1 Position

A. Si votre téléviseur est placé sur une table, vous pouvez placer la barre de son sur la table directement devant le support de téléviseur, au centre de l'écran du téléviseur. B. Si votre téléviseur est fixé à un mur, vous pouvez installer la barre de son sur le mur directement sous l'écran du téléviseur.

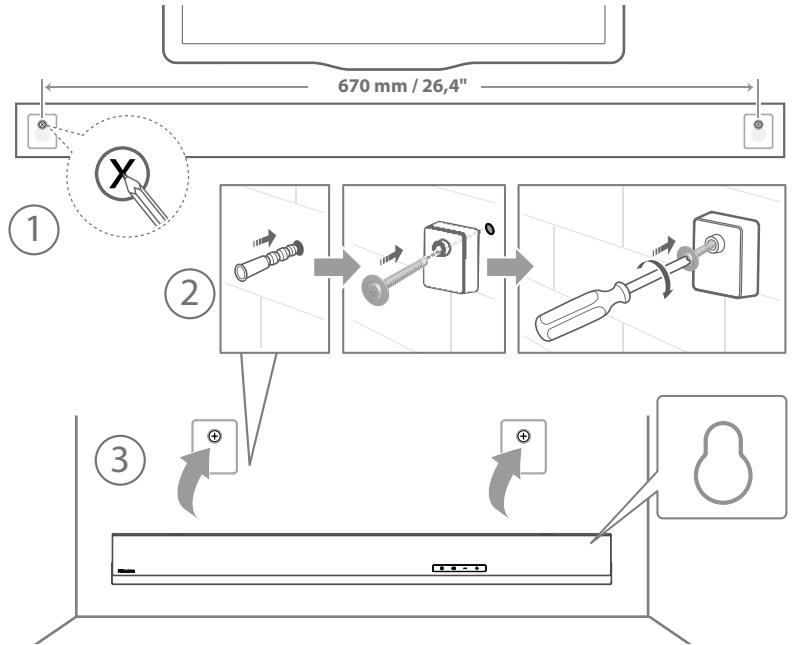

5.2 Montage mural de la barre de son

• L'installation doit être effectuée par un personnel qualifié. Un montage incorrect peut entraîner des blessures et des pertes matérielles (si vous avez l'intention d'installer ce produit vous-même, vous devez vérifier la présence d'installations telles que le câblage électrique et la plomberie qui pourraient se trouver à l'intérieur des murs). Il incombe à l'installateur de vérifier que le mur peut supporter en toute sécurité la charge totale de la barre de son et des supports muraux.
• Des outils supplémentaires (non inclus) sont nécessaires pour l'installation.
• Ne pas trop serrer les vis.
• Gardez ce manuel pour référence ultérieure. Utilisez un détecteur électronique pour vérifier le type de mur avant de percer et de réaliser le montage.

AVERTISSEMENT

Pour éviter les blessures, cet appareil doit être solidement fixé au sol/mur en conformité avec les instructions d'installation. Hauteur de montage mural suggérée : ≤ 1,5 mètre.

1. Percez dans le mur 2 trous parallèles (de 5,5 à 6 mm chacun, selon le type de mur). La distance entre les trous doit être de 670 mm.
2. Insérez les chevilles fournies dans les deux trous sur le mur. Insérez les vis du support mural fournies à travers les supports de fixation murale dans les chevilles du mur. Fixez et serrez les vis sur le mur.
3. Accrochez l'appareil sur les supports de fixation murale.

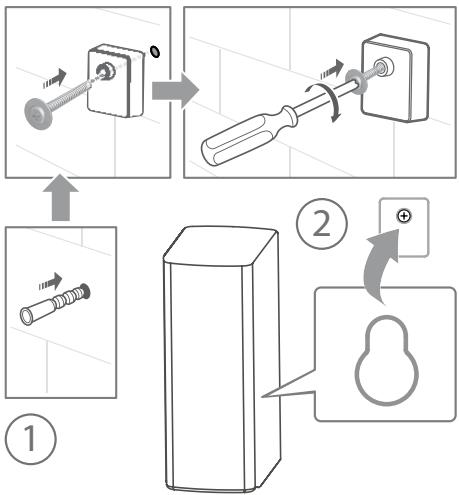

5.3 Montage mural des enceintes Surround

1. Les enceintes Surround (R/L) peuvent être fixées au mur à l'aide du kit de montage mural inclus.
2. Remarques : Avant d'installer le support mural, vous devez connecter les câbles d'alimentation des enceintes Surround (R/L).

6. Connexions

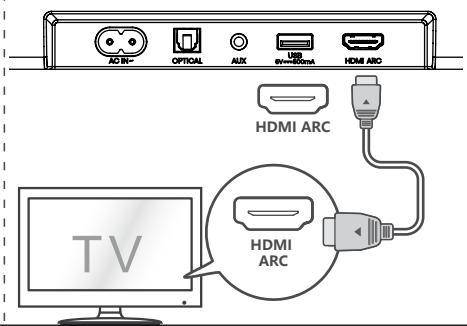

6.1 Utiliser la prise HDMI ARC

La fonction ARC (Audio Return Channel) vous permet d'envoyer l'audio de votre téléviseur compatible avec la norme ARC à votre barre de son à travers une seule connexion HDMI. Pour utiliser la fonction ARC, veuillez vérifier que votre téléviseur est compatible avec les fonctions ARC et HDMI-CEC, et paramétrez-le en conséquence. Lorsqu'il est correctement paramétré, vous pouvez utiliser la télécommande du téléviseur pour régler le volume (VOL +/- et Muet) de la barre de son.

• Connectez le câble HDMI de la prise HDMI ARC de la barre de son à la prise HDMI ARC de votre téléviseur compatible ARC. Appuyez ensuite sur la télécommande pour sélectionner HDMI ARC.

Conseils :

• Votre téléviseur doit être compatible avec les fonctions HDMI-CEC et ARC. Les fonctions HDMI-CEC et ARC doivent être activées.
• La méthode de réglage des fonctions HDMI-CEC et ARC peut varier d'un téléviseur à l'autre. Pour plus de détails sur la fonction ARC, veuillez vous reporter au manuel de votre téléviseur.
• Seul le câble HDMI 1.4 ou supérieur peut prendre en charge la fonction ARC.

6.2 Télévision en direct

• Si vous avez un Roku TV™, branchez simplement le câble HDMI aux ports ARC et suivez les instructions à l'écran de Roku TV Ready™.

Configuration simple Réglages rapides

6.3 Utiliser la fonction Hisense EzPlay

Pour Hisense EzPlay, lorsque la barre de son se connecte à un téléviseur Hisense via HDMI ARC, le menu de réglage de la barre de son apparaît sur le téléviseur et vous pouvez contrôler ce menu via la télécommande de votre téléviseur pour régler la plupart des fonctionnalités de la barre de son.

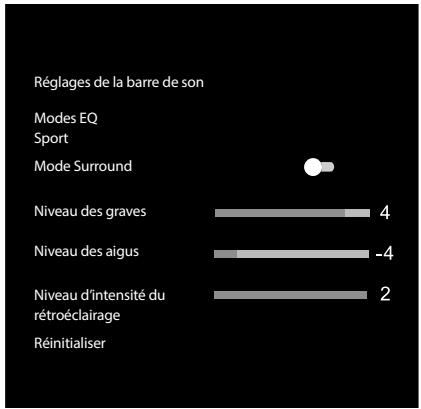

Exemple de menu TV (différents modèles peuvent avoir des menus différents) :

Réglage -- Son -- Réglage de la barre de son.

Remarques :

• Cette fonction est uniquement disponible lorsque la barre de son et le téléviseur prennent en charge Hisense Ezplay.
• Cette fonction nécessite une barre de son et un téléviseur connectés via HDMI ARC, et l'activation du CEC sur le téléviseur. Si chaque réglage est correct, lors de la première connexion, une astuce s'affiche sur l'écran du téléviseur pour vous guider dans le menu de réglage de la barre de son.

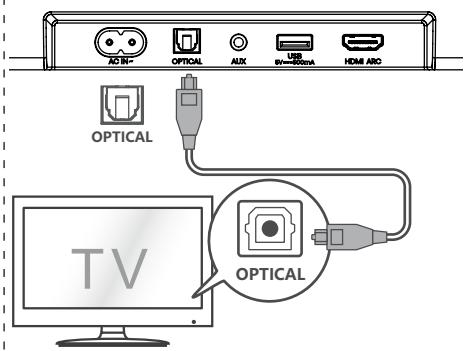

6.4 Utiliser la prise OPTICAL

Utilisez le câble OPTIQUE pour connecter la prise OPTICAL OUT du téléviseur à la prise OPTICAL de la barre de son.

Conseils :

La barre de son peut ne pas être en mesure de décoder tous les formats audio numériques à partir de la source d'entrée. Dans de tels cas, la barre de son ne produira pas de son. Ceci n'est PAS

un défaut. Veillez à ce que le réglage audio de la source de signal (par exemple TV, console de jeux, lecteur DVD, etc.) soit réglé sur PCM ou Dolby Digital (reportez-vous au manuel de l'utilisateur de la source de signal pour les détails du réglage audio) avec entrée HDMI ARC / OPTIQUE.

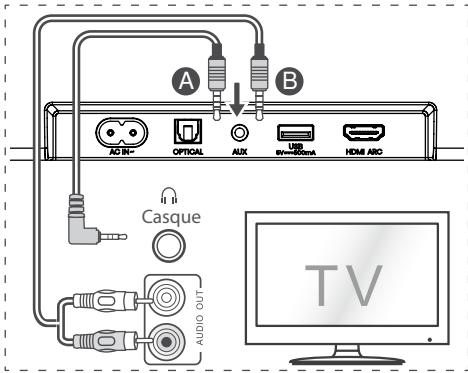

6.5 Utiliser la prise AUX

A. Utilisez un câble audio 3,5 mm - 3,5 mm pour connecter la prise Casque du téléviseur ou d'un appareil audio externe à la prise AUX de la barre de son.

B. Utilisez un câble audio RCA - 3,5 mm pour connecter les prises de sortie audio du téléviseur à la prise AUX de la barre de son.

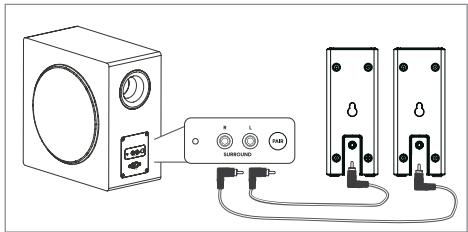

6.6 Connexion des enceintes Surround

1. Utilisez le câble des enceintes Surround pour vous connecter à la prise SURROUND à l'arrière des enceintes Surround.
2. Connectez chaque enceinte Surround à l'une des prises SURROUND (R/L) situées à l'arrière du caisson de basse.

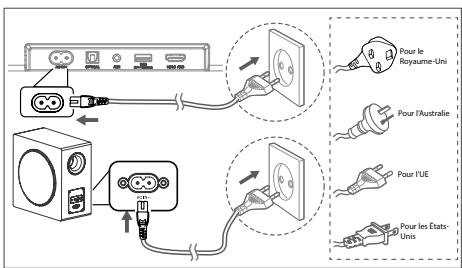

6.7 Branchement électrique

Risque d'endommager le produit!

Risque d'endommager le produit! Assurez-vous que la tension d'alimentation correspond à la tension imprimée sur le dos ou sur le dessous de l'appareil.

• Avant de connecter le câble d'alimentation, veuillez-vous assurer que vous avez effectué toutes les autres connexions.

Barre de son

Branchez le câble secteur à la prise AC~ de la barre de son, puis à une prise secteur.

Caisson de basse

Branchez le câble secteur à la prise AC~ du caisson de basse, puis à une prise secteur.

* Le nombre de cordons d'alimentation fournis et le type de prise variant selon les régions.

7. Appariement avec le caisson de basse

7.1 Association automatique

Le caisson de basse et la barre de son s'apparient automatiquement lorsque les deux appareils sont branchés sur les prises secteur et mis sous tension. Aucun câble n'est nécessaire pour connecter les deux appareils.

Déterminez l'état en fonction de l'indicateur du caisson de basse sans fil.

État duvoyant DEL	État
Clignotement rapide	Caisson de basse en mode appariement
Toujours allumé	Connecté/Appariement réussi
Clignotement lent	Connexion/Appariement échoué

REMARQUES :

• N'appuyez pas sur le bouton PAIR du caisson de basse, sauf pour l'appariement manuel. Si l'association automatique échoue, associez manuellement le caisson de basse à la barre de son.

7.2 Association manuelle

1. Assurez-vous que tous les câbles sont bien connectés et que la barre de son est en mode veille.
2. Appuyez et maintenez enfoncé le bouton PAIR au dos du caisson de basse pendant quelques secondes. Le caisson de basse passera en mode appariement et l'indicateur d'appariement clignotera rapidement.
3. Appuyez sur la touche de la barre de son ou de la télécommande pour activer la barre de son.
4. Maintenez enfoncée la touche de la barre de son ou de la télécommande pendant quelques secondes.
5. Une fois la connexion sans fil réussie, l'indicateur d'appariement s'allume.
6. Si le voyant d'appariement clignote, la connexion sans fil a échoué. Débranchez le câble du caisson de basse, puis rebranchez le câble principal après 4 minutes. Répétez les étapes 1 à 4.

REMARQUES :

Si la connexion sans fil échoue à nouveau, vérifiez s'il y a un conflit ou une forte interférence (par exemple, une interférence provenant d'un appareil électronique) autour de l'emplacement. Éliminez ces conflits ou interférences fortes et répétez les procédures ci-dessus. Le caisson de basse doit se trouver à moins de 6 m (19,7 pieds) de la barre de son dans un endroit ouvert. Si la barre de son n'est pas connectée au caisson de basse et qu'elle est activée, le voyant ALIMENTATION clignote. Suivez les étapes 1 à 4 ci-dessus pour associer le caisson de basse à la barre de son.

8. Fonctionnement de base

8.1 Veille/MARCHE

Il s'allume automatiquement lorsque le cordon d'alimentation est branché.

• Appuyez sur le bouton ( ) pour mettre la barre de son en mode VEILLE.
• Débranchez la fiche secteur de la prise secteur si vous voulez éteindre complètement la barre de son.

8.2 Fonction de mise en veille automatique / réveil automatique

[Auto-Standby] Notre barre de son a été programmée pour passer automatiquement en mode VEILLE lorsqu'aucun son n'est détecté pendant 15 minutes. Par exemple, cela peut se produire lors d'une pause de la lecture ou si la barre de son est laissée allumée accidentellement.

[Auto-Wake] Si un téléviseur ou un périphérique externe est connecté (mode AUX / OPTIQUE / HDMI ARC), l'appareil s'allume automatiquement lorsque le téléviseur ou le périphérique externe est allumé.

Pour désactiver cette fonction, veuillez suivre les étapes ci-dessous :

1. En mode MARCHE, appuyez longuement sur le bouton pendant 3 secondes pour ouvrir le menu. L'écran de l'appareil fait défiler « MENU »
2. Appuyez sur le bouton 6 fois consécutivement : l'écran affiche : Auto Wake [ON / OFF]. Ou appuyez sur le bouton ▶ 7 fois consécutivement : l'écran affiche : Auto Standby [ON/OFF].
3. Sélectionnez le contenu à l'aide du bouton VOL +/− de la télécommande, puis appuyez sur le bouton ▲ pour confirmer votre sélection et quitter les paramètres. Répétez ces étapes pour activer « MARCHE » et désactiver « ARRÊT » la fonction.

8.3 Sélection des modes

Appuyez plusieurs fois sur le bouton (SOURCE) de la barre de son ou de la télécommande pour sélectionner le mode AUX, OPTIQUE, HDMI ARC et USB. Le mode sélectionné apparaîtra à l'écran.

Le mode sélectionné apparaîtra à l'écran.

Écran	Mode
ARC	HDMI ARC
OPT	OPTIQUE
BT IN	Bluetooth Connecté
NO BT	Non connecté
ALIX	AUX
USB	USB
NO USB	Pas de connexion USB

8.4 Réglage du volume

• Appuyez sur les boutons VOL+/- de la barre de son ou de la télécommande pour régler le volume. Si vous souhaitez désactiver le son, appuyez sur la touche (MUET) de la télécommande. Appuyez de nouveau sur la touche (MUET) ou appuyez sur les touches VOL+ pour reprendre l'écoute normale.

8.5 Basculement du mode Surround sur PURE/PRO/ARRÊT

• Appuyez sur le bouton SURR de la télécommande pour basculer le mode Surround sur PURE/PRO/ARRÊT.

8.6 Régler les graves et les aigus

Appuyez sur le bouton BASS +/- de la télécommande pour régler le niveau des basses. Appuyez sur le bouton TREBLE +/- de la

télécommande pour régler le niveau des aigus.

8.7 Sélectionner l'effet égaliseur (EQ)

• Pendant la lecture, appuyez sur la touche EQ de la télécommande pour parcourir les différents réglages d'égalisation prédéfinis : FILM, MUSIQUE, JEU, NOUVELLES, SPORT, NUIT.

8.8 Régler la luminosité

• Appuyez sur les boutons DIMMER +/- de la télécommande pour sélectionner le niveau de luminosité.

8.9 Réinitialisation d'usine

Réinitialisez l'appareil aux paramètres par défaut.

• Basculez la barre de son en mode optique, appuyez et maintenez la touche [↓] sur la barre de son. La barre de son entrera en mode de réinitialisation d'usine et passera à l'état de veille.

MODE	PAR DÉFAUT
SOURCE	ARC
Volume	30
Surround	Arrêt
Variateur	MAX
Graves	0
Aigus	0
EQ	FILM
Réveil automatique	ARRÊT
Mise en voille automatique	MARCHE (sauf les États-Unis)

9. Fonctionnement AUX/OPTIQUE/HDMI ARC

Assurez-vous que la barre de son est connectée au téléviseur ou à l'appareil audio. 2. Appuyez plusieurs fois sur le bouton (SOURCE) de la barre de son ou de la télécommande pour sélectionner le mode AUX, OPTIQUE, HDMI ARC. Le mode sélectionné apparaîtra à l'écran. 3. Utilisez directement votre appareil audio pour les fonctions de lecture. 4. Appuyez sur la touche VOL +/- pour régler le volume au niveau désiré.

Conseils : La barre de son peut ne pas être en mesure de décoder tous les formats audio numériques provenant de la source d'entrée. Dans de tels cas, la barre de son ne produit pas de son. Ceci n'est PAS un défaut. Veillez à ce que le réglage audio de la source de signal (par exemple TV, console de jeux, lecteur DVD, etc.) soit réglé sur PCM ou Dolby Digital (reportez-vous au manuel de l'utilisateur du périphérique source de signal pour les détails du réglage audio) avec entrée HDMI ARC / OPTIQUE.

10. Fonctionnement USB

1 Insérez le périphérique USB.

2 Appuyez plusieurs fois sur le bouton (SOURCE) de la barre de son ou de la télécommande pour sélectionner le mode USB. 3 Pendant la lecture :

Il	Démarrer,mettre en pause ou reprendre la lecture
««,»«	Passer à la page précédente ou suivante

Conseils :

L'appareil peut prendre en charge des périphériques USB avec jusqu'à 32 Go de mémoire. - Cette unité peut lire des fichiers WAV / WMA / MP3 / FLAC. Il est possible que ce produit ne soit pas compatible avec certains types de périphériques de stockage USB. Si vous utilisez un câble d'extension USB, un concentrateur USB ou un lecteur de carte multifonctions USB, il est possible que le périphérique de stockage USB ne soit pas reconnu. - Ne retirez pas le périphérique de stockage USB pendant la lecture des fichiers.

11. Fonctionnement avec source Bluetooth®

Connectez la barre de son à votre appareil Bluetooth (iPad, iPhone, iPod touch, téléphone Android ou ordinateur portable) par Bluetooth, puis écoutez les fichiers audio stockés sur l'appareil grâce aux haut-parleurs de la barre de son.

Première association

1 Appuyez plusieurs fois sur le bouton (SOURCE) de la barre de son ou sur le bouton de la télécommande pour sélectionner le mode Bluetooth. L'écran affichera NO BT. 2 Activez votre appareil Bluetooth et sélectionnez le mode de recherche. 3 Sélectionnez « Hisense HS5100 » dans la liste d'appairage. Après l'invite audio, le système est connecté avec succès et l'écran

affichera BT IN.

Si vous souhaitez connecter votre barre de son à un autre appareil Bluetooth, maintenez enfoncée la touche sur la télécommande pour déconnecter l'appareil Bluetooth actuellement connecté. Suivez les étapes 2-3 pour associer votre appareil Bluetooth.

Pour déconnecter la fonction Bluetooth, vous pouvez :

• Passer à une autre fonction de l'unité.
• Désactiver la fonction de votre périphérique Bluetooth.
• Appuyez et maintenez enfoncé le bouton de la télécommande.

Écouter de la musique à partir d'un périphérique Bluetooth

Si le périphérique Bluetooth connecté prend en charge la fonction Advanced Audio Distribution Profile (A2DP), vous pouvez écouter la musique stockée sur l'appareil via le lecteur. Si l'appareil prend également en charge le profil de télécommande audio-vidéo (AVRCP), vous pouvez utiliser la télécommande du lecteur pour écouter de la musique stockée sur l'appareil.

1. Associez votre appareil avec le lecteur.
2. Lisez la musique stockée sur votre appareil (s'il est compatible avec la norme A2DP).
3. Utilisez la télécommande fournie pour contrôler la lecture (s'il est compatible avec la norme AVRCP).

Démarrer,mettre en pause ou repreneindre la lecture

Passer à la page précédente ou suivante

Conseils :

La portée opérationnelle entre la barre de son et l'appareil est d'environ 8 mètres. - Avant de connecter un appareil Bluetooth à la barre de son, assurez-vous de connaître les capacités de l'appareil. - La compatibilité avec tous les appareils Bluetooth® n'est pas garantie. - Tout obstacle entre l'appareil et la barre de son peut réduire la portée opérationnelle. Éloignez ce lecteur d'autres appareils électroniques susceptibles de provoquer des interférences. Le lecteur se déconnectera également lorsque votre appareil sort de la zone de fonctionnement.

12. Menu Paramétrage

1. En mode MARCHE, appuyez longuement sur le bouton pendant 3 secondes pour ouvrir le menu.
2. Sélectionnez le contenu à l'aide des boutons
3. Modifiez les valeurs initiales de chacun des paramètres à l'aide des boutons VOL+/-
4. Appuyez sur le bouton pour confirmer votre sélection et quitter les paramètres. Si aucun bouton n'est enfoncé dans les 10 secondes, le système quittera automatiquement le menu.

Écran ↓/→	Description VOL+/-
MOV'IE	Sélectionner l'effet de l'égaliseur (EQ) (FILM, MUSIQUE, JEU, NOUVELLES, SPORT, NUIT)
SUR OFF	Régler le son Surround SUR PURE / PRO / ARRÊT
BAS O	Régler le niveau des basses
TRE O	Régler le niveau des aigus
IIM 3	Réglez la luminosité DIM 0 / DIM 1 / DIM 2 / DIM 3
AUTO WAKE OFF	Régler le réveil automatique MARCHE / ARRÊT
AUTO STANDBY ON	Régler la mise en veille automatique MARCHE / ARRÊT
BASS BOOST ON	Régler : Amplification des basses MARCHE / ARRÊT

13. Mode DEMO

Le mode DÉMO est un mode utilisateur spécifique configuré pour être utilisé dans un environnement de magasin.

Activation/Désactivation du mode DÉMO :

Par défaut, la barre de son est configurée en mode consommateur ordinaire.

• Insérez le kit de démonstration pour activer le mode DÉMO. Retirez le kit de démonstration pour désactiver le mode DÉMO. La barre de son affiche les informations suivantes :

Écran	Mode
DEMO ON	Mode DÉMO
DEMO OFF	Mode consommateur

Utilisation du mode DÉMO

1. Accédez au mode DÉMO. La barre de son s'allumera automatiquement à la mise sous tension AC.
2. Verrouillage de source (indispensable). Vous pouvez sélectionner la source uniquement par le kit de démonstration.
3. Toutes les touches seront verrouillées et indisponibles. Vous ne pouvez contrôler que par le kit de démonstration.

Toutes les touchesverrouillées(Télécommande et barde deson)		Par défaut	Kit démonstration
①	X
(SOURCE)	X	Verrouillagede source	✓
+(Vol+)	X		✓
-(Vol-)	X		✓
SURR	X	ACTIVER
(BT)	X
EQ	X	FILM
/▶	X	Si en mode BT	✓
II	X	Si en mode BT	✓
BASS +/-	X
TREBLE +/-	X
DIMMER +/-	X	DIM 3
(MUET)	X
Mode veilleautomatique		ARRÊT
Réveilautomatique		ARRÊT

• Lorsque vous appuyez sur les touches indisponibles (X), la barre de son affiche « DÉMO ON »

14. Dépannage

Pour garder la validité de la garantie, n'essayez jamais de réparer le système. Si vous rencontrez des problèmes lors de l'utilisation de cette barre de son, vérifiez les points suivants avant de faire appel au service après-vente.

Problème	Solution
Pas d'alimentation	• Veillez à ce que le cordon secteur de l'appareil soit correctement branché. • Assurez-vous qu'il y a du courant sur la prise secteur. • Appuyez sur le bouton (veille) pour allumer la barre de son.
La télécommande ne fonctionne pas	• Avant d'appuyer sur une touche de lecture, veuillez d'abord sélectionner la source adéquate. • Réduirez la distance entre la télécommande et la barre de son. • Vérifiez que la polarité (+/-) des piles a été respectée. • Remplacez les piles. • Orientez la télécommande directement vers le capteur situé à l'avant de la barre de son.
Pas de son	• Assurez-vous que le son de la barre de son n'est pas désactivé. Appuyez sur le bouton MUET ou + (VOL) pour reprendre l'écoute normale. • Appuyez sur le bouton (v) de la barre de son ou de la télécommande pourmettre la barre de son en mode veille. Appuyez ensuite sur la touche (v) à nouveau pour activer la barre de son. • Débranchez la barre de son et le caisson de basse de la prise secteur, puis rebranchez-les. Activez la barre de son. • Assurez-vous que le réglage audio de la source d'entrée (par exemple, le télévisuer, la console deieux, le lecteur DVD, etc.) est réglé sur le mode PCM ou Dolby Digital lors de l'utilisation d'une connexion numérique (par exemple, HDMI, OPTIQUE). • Le caisson de basse est hors de portée, veuillez rapprocher le caisson de basse de la barre de son. Assurez-vous que le caisson de basse est à moins de 5 m de la barre de son (le plus proche sera le比较好). • La barre de son a peut-être perdu la connexion avec le caisson de basse. Réappairez les appareils en suivant les étapes de la section « Appariement avec le caisson de basse ». • La barre de son peut ne pas être en mesure de décoder tous les formats audio numériques à partir de la source d'entrée.
Le téléviseur a un problème d'affichage lors de la visualisation du contenu HDR à partir d'une source HDMI.	• Certains téléviseurs 4K HDR nécessitent que l'entrée HDMI ou les réglages d'image soient configurés pour la réception de contenu HDR. Pour plus de détails sur le paramétrage HDR, veuillez consulter le manuel d'instructions de votre téléviseur.
Je ne trouve pas le nom Bluetooth de cette barre de son sur mon appareilBluetooth pour l'apparlementBluetooth	• Assurez-vous que la fonction Bluetooth est activée sur votre dispositif Bluetooth. • Veillez à ce que l'ordinateil soit apparié avec votreurre applieil Bluetooth. • La barre de son dispose d'une fonction Bluetooth capable de receivevoir un signal dans un rayon de 8 mètres. Gardez une distance inférieure à 8 mètres entre la barre de son et votreurre applieil Bluetooth*.
L'appareil se met automatiquement hors tension après 15 minutes d'inactivité. Exigence de la norme ERPII pour économiser de l'énergie	• Lorsque le niveau du signal d'entrée externe de l'ordinateil est trop bas, la barre de son s'estin automatiquement au bout de 15 minutes. Veuillez augmenter le volume de votre périhérique externe.

15. Spécifications

Marque	Hisense
Modèle	HS5100

Barre de son

Alimentation électrique	100-240 V~ 50/60 Hz
Consommation d'énergie	50 W< 0,5 W (Veille)
USB	5 V --- 500 mAUSB haute vitesse (2.0) / FAT32 / FAT1632 Go (max), WAV / WMA / MP3 / FLAC.
Dimensions (L × H × P)	902 × 62,3 × 91 mm / 35,5" × 2,4" × 3,6"
Poids net	1,6 kg / 3,5 lb
Sensibilité d'entrée audio	500 mV
Réponse en fréquence	120 Hz - 20 kHz
Température de fonctionnement	0 °C - 45 °C

Caisson de basse

Alimentation électrique	100-240 V~ 50/60 Hz
Consummation d'énergie	50 W< 0,5 W (Veille)
Dimensions (L × H × P)	161 × 303 × 304,5 mm / 6,3" × 11,9" × 12"
Poids net	3,6 kg / 7,9 lb
Réponse en fréquence	40 Hz - 150 Hz

Enceinte Surround

Réponse en fréquence	180 Hz - 20 kHz
Dimensions (L × H × P)	60 × 151 × 91 mm / 2,3" × 5,9" × 3,6"
Poids net	0,57 kg (0,29 kg × 2) / 1,25 lb (0,63 lb × 2)

Spécification sans fil

Version/profils Bluetooth	V5.3 (A2DP, AVRCP)
Plage de fréquences Bluetooth	2400 MHz - 2483,5 MHz
Puissance d'émission max. Bluetooth	≤ 5 dBm
Plage de fréquences sans fil 2,4G	2400 MHz - 2483 MHz
Puissance d'émission max. 2,4G	≤ 6 dBm
Type de modulation	GFSK, π/4 DQPSK

Amplificateur (puissance audio maximale)

Total	540 W
Barre de son	300 W
Caisson de basse	180 W
Surround	60 W

Télécommande

Distance/Angle	19,7 pieds (6 m) / 30°
Type de batterie	AAA (1,5 V × 2)

• La conception et les spécifications sont sujettes à changement sans préavis.

Hisense

5 boutons + / - (VOL)

5 touches + / - (VOL)
