MANUAL DE UTILIZADOR HS5100 HISENSE

11. Funcionamento Bluetooth®

1. Instruções de segurança importantes 3

1.1 Segurança 3 1.2 Cuidado 4 1.3 Aviso 4

2. Conteúdos da embalagem 5

3. Identificar as peças 6

3.1 Barra de som 6 3.2 Colunas Surround 6 3.3 Subwoofer sem fios 6 3.4 Controlo remoto 7

4. Preparações 7

4.1 Prepare o Controlo remoto 7 4.2 Substituir as pilhas do controlo remoto 7

5. Colocação e montagem 8

5.1 Colocação 8 5.2 Montagem da barra de som na parede 8 5.3 Montagem de Surround na parede 9

6. Ligações 9

6.1 Utilizar a tomada HDMI ARC 9 6.2 Utilizar Roku TV 9 6.3 Utilizar a função Hisense EzPlay 9 6.4 Utilizar a tomada OPTICAL 10 6.5 Utilizar a tomada AUX 10 6.6 Ligar as colunas Surround 10 6.7 Ligar à alimentação 10

7. Emparelhar com o Subwoofer 11

7.1 Emparelhamento automático 11 7.2 Emparelhar manual 11

8. Funcionamento Básico 11

8.1 Standby/LIGADO 11 8.2 Funcionalidade Auto-Standby / Auto-Wake 11 8.3 Selecionar o modo de reprodução 12 8.4 Ajustar o volume 12 8.5 Colocar o Surround em PURE/PRO/DESLIGAR 12 8.6 Ajustar os Baixos/Agudos 12 8.7 Selecionar o Efeito Equalizador (EQ) 12 8.8 Ajustar a luminosidade 12 8.9 Reposição de fábrica 12

9. Funcionamento AUX/ÓTICO/HDMI ARC 12

10. Funcionamento USB 13

11. Funcionamento Bluetooth 13

12. Menu Configuração 14

13. Modo DEMO 14

14. Resolução de problemas 15

15. Especificações 16

1. Instruções de segurança importantes

CAUTION	!
RISK OF ELECTRIC SHOCK DO NOT OPEN
CUIDADO
RISCO DE CHOQUE ELETRICO NÃO ABRIR

O relâmpago com uma seta, dentro de um triângulo, destina-se a alertar o utilizador da presença de "tensão perigosa" não isolada dentro da estrutura do produto e pode ser de magnitude suficiente para constituir um risco de choque elétrico para as pessoas.

O ponto de exclamação dentro de um triângulo destina-se a alertar o utilizador da presença de instruções de funcionamento e manutenção importantes (reparação) na literatura que acompanha o equipamento.

1.1 Segurança

1 Leia estas instruções – Todas as instruções de segurança e de funcionamento devem ser lidas antes de utilizar este produto. 2 Guarde essas instruções - As instruções de segurança e de funcionamento devem ser guardadas para futuras consultas. 3 Siga todos os avisos - Todos os avisos no equipamento e nas instruções de funcionamento devem ser seguidos. 4 Siga todas as instruções – Todas as instruções de estrutura e de utilização devem ser seguidas. 5 Não utilize este aparelho perto de água - O aparelho não deve ser utilizado perto de água ou humidade - por exemplo, numa cave molhada ou perto de uma piscina ou local similar. 6 Limpe apenas com um pano seco. 7 Não bloqueie quaisquer aberturas de ventilação. Instale de acordo com as instruções do fabricante. 8 Não instale perto de fontes de calor, como radiadores, aquecedores, fornos ou outros equipamentos (incluindo amplificadores)

que produzem calor.

9 Não anule a finalidade de segurança da ficha polarizada ou com ligação terra. Uma ficha polarizada tem duas lâminas, uma mais larga que a outra. Uma ficha terra tem duas lâminas e um terceiro pino terra. A lâmina larga ou o terceiro pino é fornecido para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um eletricista para trocar a tomada obsoleta. 10 Proteja o cabo elétrico de ser pisado ou dobrado, especialmente perto das fichas, recetáculos de conveniência e no ponto onde sai do aparelho. 11 Utilize apenas os acessórios especificados pelo fabricante.

Utilize com o carrinho, suporte, tripé, suporte ou mesa designados pelo fabricante ou que seja sólido o suficiente para suportar o equipamento.

Quando utilizar um carrinho ou prateleira, tenha cuidado ao mover a combinação carrinho/equipamento para evitar ferimentos derivados de tropeçar.

13 Desligue o equipamento durante trovoadas ou quando não for utilizado durante longos períodos de tempo. 14 Para reparação, envie para pessoal qualificado. A reparação é necessária quando o equipamento foi danificado de alguma forma, como o cabo da fonte de alimentação ou a ficha está danificada, foram derramados líquidos ou objetos caíram em cima do equipamento ou este foi exposto a chuva ou humidade, não funciona normalmente ou caiu. 15 Este equipamento é um aparelho elétrico de Classe II ou de duplo isolamento. Foi desenhado de forma a não necessitar de uma ligação de segurança à terra. 16 O aparelho não deve ser exposto a gotas ou salpicos de líquidos. Não deve colocar quaisquer objetos com líquidos, como jarras, em cima do aparelho. 17 A distância mínima em redor do equipamento para ventilação suficiente é de 5 cm. 18 A ventilação não deve ser impedida ao cobrir

as aberturas de ventilação com itens como jornais, toalhas, cortinados, etc.

19 Não deve colocar fontes de chama viva, como velas acesas, em cima do equipamento. 20 As pilhas devem ser recicladas ou eliminadas de acordo com as orientações estatais e locais. 21 Utilização do aparelho em climas moderados.

1.2 Cuidado

• A utilização de controlos ou ajustes ou o desempenho de procedimentos diferentes daqueles descritos neste manual podem provocar exposição perigosa a radiação ou outras situações de perigo.
• Para reduzir o risco de incêndio ou choque elétrico, não exponha o equipamento a chuva ou humidade. O equipamento não deve ser exposto a gotas ou salpicos de água e quaisquer objetos com líquidos, como jarras, não devem ser colocados em cima do equipamento.
• A ficha elétrica/acoplador do equipamento é utilizada como dispositivo de desconexão e deve estar sempre operável.
• Perigo de explosão se as pilhas forem trocadas incorretamente. Substitua apenas com pilhas do mesmo tipo ou equivalente.

1.3 Aviso

A bateria (baterias ou pacote de bateria) não deve ser exposta a calor excessivo, como luz solar, fogo ou semelhantes. - Antes de utilizar este sistema, verifique a tensão para confirmar se é idêntica à tensão da corrente elétrica local. - Não coloque este equipamento perto de fortes campos magnéticos. - Não coloque este equipamento no amplificador ou recetor. Se qualquer objeto sólido ou líquido cair no sistema, desligue o sistema e leve para ser verificado por um técnico qualificado antes de continuar a utilizar. - Não tente limpar o equipamento com solventes químicos, pois pode danificar o acabamento. Utilize um pano limpo, seco ou ligeiramente humedecido.

• Quando remover a ficha elétrica da tomada, puxe diretamente pela ficha, nunca puxe pelo cabo.
• As alterações ou modificações a este equipamento que não sejam expressamente aprovadas pela parte responsável pela conformidade anularão a autoridade do utilizador para utilizar o equipamento. A etiqueta informativa está colada na parte inferior ou traseira do equipamento.

CUIDADO com a bateria

Para evitar derrame das pilhas, que pode resultar em ferimentos corporais, danos à propriedade ou danos ao aparelho:

• Instale todas as pilhas corretamente, + e - conforme marcado no aparelho.
• Não misture pilhas novas com pilhas usadas.
• Não misture pilhas alcalinas, normais (carbono-zinco) ou recarregáveis (Ni-Cd, Ni-MH, etc.).
• Remova as pilhas quando não for usar o aparelho durante um longo período de tempo.

Eliminação correta: Este produto não deve ser eliminado juntamente com o lixo doméstico no espaço da União Europeia. Para evitar possíveis danos

ao ambiente e à saúde humana, devido à eliminação de resíduos descontrolada, recicle de forma responsável, para promover a reutilização sustentável dos recursos dos materiais. Para devolver o seu equipamento usado, utilize os sistemas de devolução e recolha ou contacte o distribuidor onde adquiriu o produto. Ele pode realizar a reciclagem ambientalmente segura do equipamento.

Declaramos que este produto está em conformidade com os requisitos essenciais e outras provisões relevantes da Diretiva RED 2014/53/UE e os Regulamentos de Equipamento de Rádio do RU 2017.

2. Conteúdos da embalagem

Barra de som

Subwoofer sem fios

A quantidade de cabo de alimentação e o tipo de ficha variam de acordo com a região. - As imagens, ilustrações e esquemas apresentados neste Manual do Utilizador servem apenas como referência. O aspeto do produto real pode ser diferente.

3. Identificar as peças

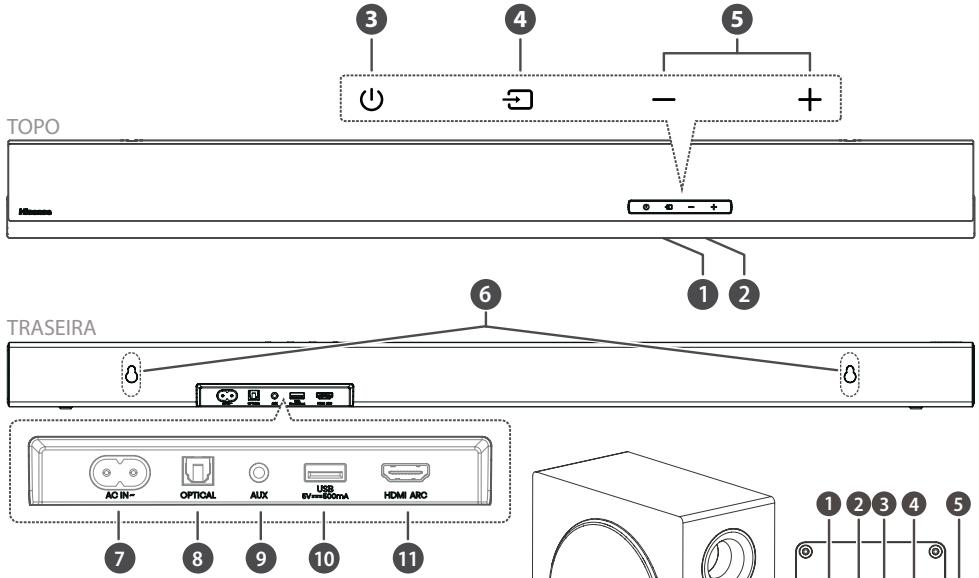

3.1 Barra de som

1 Sensor do controlo remoto

Sinal de receção do controlo remoto.

2 Janela de visualização

Mostra o estado atual.

3 Tecla (LIGAR/DESLIGAR)

Colocar a barra de som no modo LIGADO e modo Standby.

4 Tecla (ENTRADA)

Aumentar/reduzir o nível do volume.

Utilizar para ligar o cabo elétrico.

8 Tomada OPTICAL

9 Tomada AUX

10 Tomada USB

Ligar o dispositivo USB para reproduzir música.

11 Tomada HDMI ARC

Ligar uma TV através do cabo HDMI.

Utilizar para ligar o cabo elétrico.

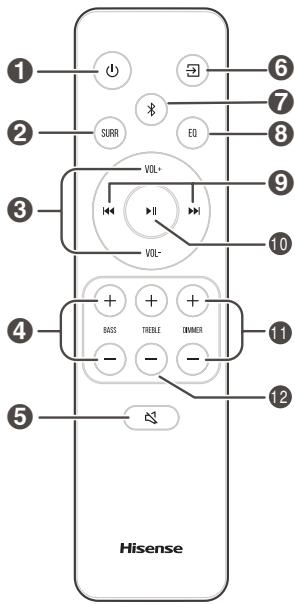

3.4 Controlo remoto

1 Colocar a barra de som no modo LIGADO e modo STANDBY. 2 SURR Colocar o Surround em PURE/PRO/DESLIGAR. Manter premido para ajustar o nível do som surround. 3 VOL+/VOL— Aumentar/reduzir o nível do volume. 4 BASS + / - Ajustar o nível de baixos. 5 (MUDO) Ligar e desligar o som. 6 Tecla SELECIONA o modo de reprodução. 7 Selecionar modo Bluetooth. 8 EQ Seleciona um efeito de som predefinido. 9 |/▶| Saltar para a faixa anterior/seguinte no modo Bluetooth/USB. 10 Reproduzir/pausar/retomar a reprodução no modo Bluetooth/USB. Manter premido para ativar a função emparelhar no modo Bluetooth ou desligar o dispositivo Bluetooth existente emparelhado. 11 DIMMER+/- Ajustar a luminosidade do LED. 12 TREBLE + / - Ajustar o nível de agudos.

4. Preparações

4.1 Prepare o Controlo remoto

O Controlo remoto facultado permite que a barra de som seja operada à distância.

• Mesmo se o Controlo remoto for operado dentro do alcance efetivo de 6 metros (19,7 pés), o funcionamento do controlo remoto pode não ser possível se houver obstáculos entre a barra de som e o controlo remoto. Se o Controlo remoto for operado perto de outros produtos que originem raios infravermelhos, ou se outros dispositivos de controlo remoto que utilizem raios infravermelhos forem utilizados perto da barra de som, esta pode não funcionar corretamente. Da mesma forma, os outros equipamentos também podem funcionar indevidamente.

4.2 Substituir as pilhas do controlo remoto

1 Prima e deslize a tampa traseira para abrir o compartimento das pilhas do controlo remoto. 2 Insira duas pilhas de tamanho AAA (incluídas). Certifique-se de que os terminais (+) e (-) das pilhas coincidem com os terminais (+) e (-) indicados no compartimento das pilhas. 3 Feche a tampa do compartimento das pilhas.

Precauções referentes a pilhas

• Certifique-se de que insere as pilhas com as polaridades positiva " + " e negativa " " nas posições corretas. Utilize pilhas do mesmo tipo. Nunca misture tipos de pilhas.
• Pode utilizar pilhas recarregáveis ou não recarregáveis. Consulte as precauções nas respetivas etiquetas. Tenha atenção às suas unhas quando remove a tampa das pilhas e as pilhas.
• Não deixe cair o controlo remoto.
• Não permita que nada bata no controlo remoto.
• Não derrame água ou qualquer líquido no controle remoto.
• Não coloque o controle remoto em cima de um objeto molhado.
• Não exponha o controle remoto à luz solar direta, nem perto de fontes de calor excessivo. Retire as pilhas do controle remoto quando não o utilizar durante um longo período, pois pode ocorrer corrosão ou vazamento das pilhas e resultar em ferimentos físicos, e/ou danos à propriedade, e/ou incêndio.
• Não utilize pilhas diferentes daquelas especificadas.
• Não misture pilhas novas com pilhas usadas.
• Nunca recarregue uma pilha, exceto se for confirmado que é do tipo recarregável.

5. Colocação e montagem

5.1 Colocação

A. Se a sua TV estiver colocada numa mesa, pode colocar a barra de som diretamente na mesa, em frente do suporte da TV, centrada com o eixo da TV. B. Se a sua TV estiver presa na parede, pode montar a barra de som na parede, diretamente por baixo do eixo da TV.

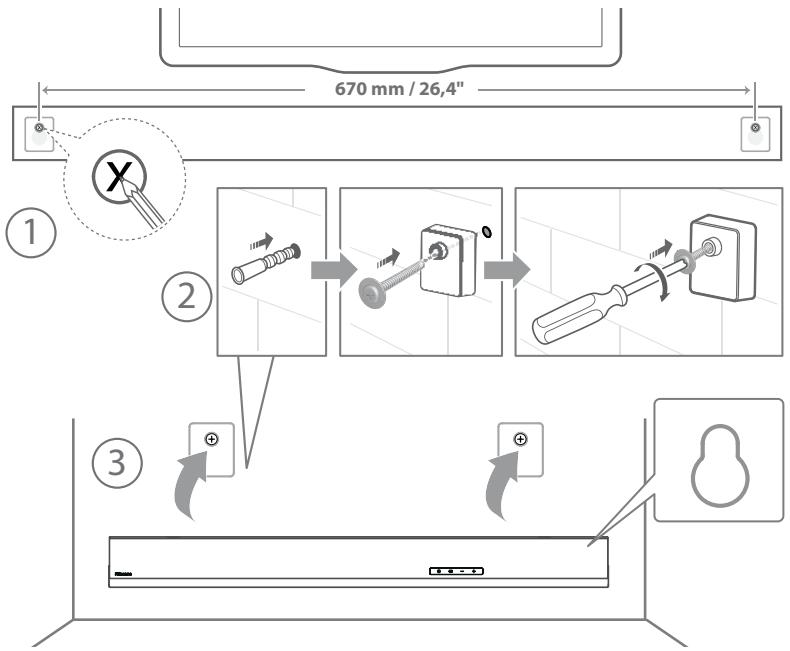

5.2 Montagem da barra de som na parede

• A instalação só deve ser realizada por pessoa qualificada. A montagem incorreta pode resultar em graves ferimentos pessoais e danos à propriedade (se pretender instalar este produto, deve verificar as instalações como a parte elétrica e tubagem que podem estar no interior da parede). É da responsabilidade do instalador verificar que a parede suporta com segurança a carga total da barra de som e dos suportes para a parede.
• São necessárias ferramentas adicionais (não incluídas) para a instalação.
• Não aperte os parafusos em demasia.
• Guarde este manual de instruções para futuras consultas.
• Utilize um equipamento eletrónico para verificar o tipo de parede antes de perfurar e montar.

AVISO

• Para evitar ferimentos, este aparelho deve ser fixo e seguro à parede/chão, de acordo com as instruções de instalação.
• Altura de montagem na parede sugerida: ≤ 1,5 metros.
• Perfure 2 orifícios paralelos (Ø 5,5-6 mm cada, de acordo com o tipo de parede) na parede. A distância entre os orifícios deve ser de 670 mm.
• Insira as âncoras de parede fornecidas nos orifícios na parede. Insira os parafusos de suporte de parede fornecidos através dos suportes de parede nas âncoras de parede. Encaixe e aperte os parafusos na parede.
• Pendure o aparelho nos suportes de montagem na parede.

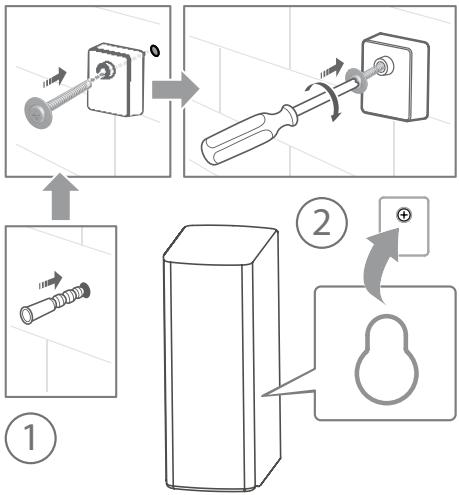

5.3 Montagem de Surround na parede

1. As colunas Surround (R/L) podem ser fixadas à parede ao utilizar o pacote de montagem na parede incluído.
2. Nota: Antes de instalar o suporte para a parede, deve ligar os cabos elétricos/das colunas das colunas Surround (R/L).

6. Ligações

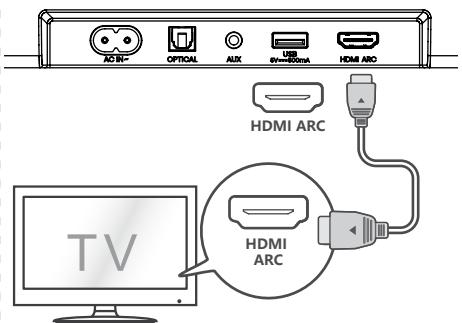

6.1 Utilizar a tomada HDMI ARC

A função ARC (Canal de retorno de áudio) permite-lhe enviar o áudio da sua TV compatível com ARC para a barra de som através de apenas uma ligação HDMI. Para desfrutar da função ARC, certifique-se de que a sua TV é conforme HDMI-CEC e ARC e que está devidamente configurada. Quando configurado corretamente, pode utilizar o controlo remoto da sua TV para fazer a saída de volume (VOL +/- e MUDO) da barra de som.

Ligue o cabo HDMI da barra de som indicado como tomada HDMI ARC à tomada HDMI ARC da sua TV compatível com ARC. Prima então no controlo remoto para selecionar HDMI ARC.

Dicas:

• A sua TV deve suportar a função HDMI-CEC e ARC. HDMI-CEC e ARC devem estar definidos para Ligado.
• O método de configuração de HDMI-CEC e ARC pode diferir, dependendo da TV. Para detalhes sobre a função ARC, consulte o manual do proprietário.
• Apenas o cabo HDMI 1.4 ou versão superior pode suportar a função ARC.

6.2 Utilizar Roku TV

Se tiver uma Roku TV™, basta ligar o cabo HDMI às portas ARC e seguir as instruções no ecrã Roku TV Ready™.

Configuração simples Um controlo remoto √ Conteúdos da embalagem

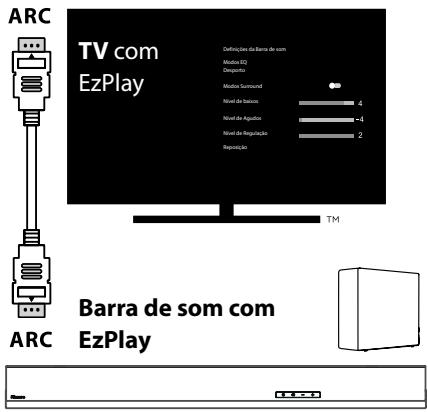

6.3 Utilizar a função Hisense EzPlay

Para Hisense EzPlay, quando a Barra de som liga a uma TV Hisense através de HDMI ARC, irá surgir um menu de configuração da Barra de som na TV. Pode controlar este menu através do controlo remoto da TV para a maior parte das funcionalidades da Barra de som.

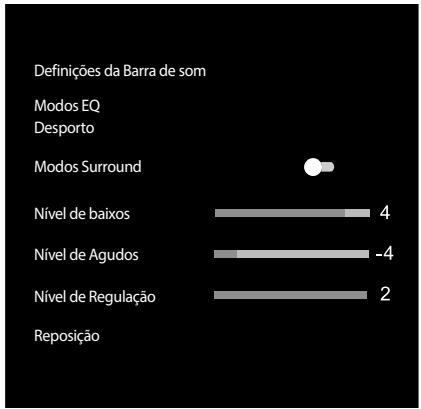

Exemplo de menu da TV (diferentes modelos podem ter diferentes menus):

Definição de som - Definição da Barra de Som.

Nota:

• Esta função está disponível quando a Barra de som e a TV suportam Hisense EzPlay.
• Esta função requer que a Barra de som e a TV estejam ligadas através de HDMI ARC, e o CEC da TV deve estar LIGADO. Se for necessário configurar, da primeira vez que ligar irá surgir uma sugestão no ecrã da TV para o orientar pelo menu de definição da Barra de som.

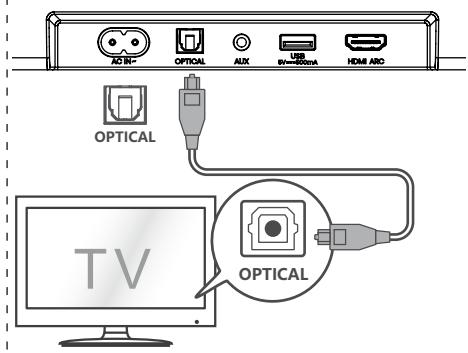

6.4 Utilizar a tomada OPTICAL

• Utilize o cabo ótico para ligar a tomada OPTICAL OUT da TV e a tomada OPTICAL na barra de som.

Dica:

A barra de som pode não conseguir descodificar todos os formatos de áudio digital da fonte de entrada. Neste caso, a barra de som irá ficar silenciada. Não se trata de um defeito. Certifique-

se de que a definição de áudio da fonte de entrada (por ex. televisão, consola de jogos, leitor de DVD, etc.) está definida para PCM ou Dolby Digital (Consulte o manual do utilizador do aparelho da fonte de entrada para ver os detalhes de definição de áudio) com entrada HDMI ARC / ÓTICO.

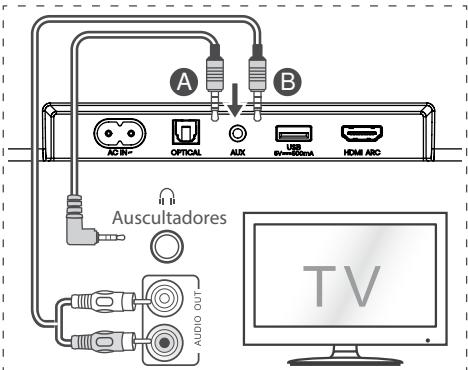

6.5 Utilizar a tomada AUX

A. Utilize um cabo de áudio de 3,5 mm para 3,5 mm para ligar a tomada da TV ou dos auscultadores de áudio externos à tomada AUX na barra de som.

B. Utilize um cabo de áudio de RCA para 3,5 mm para ligar as tomadas de saída de áudio da TV à tomada AUX na barra de som.

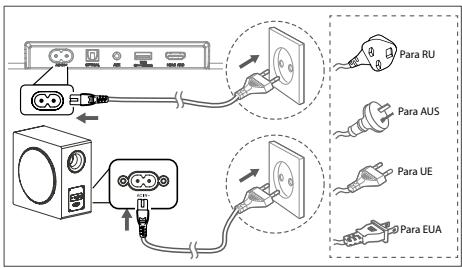

6.7 Ligar à alimentação

Risco de danos ao produto!

Risco de danos ao produto! Certifique-se de que a tensão da fonte de alimentação corresponde à tensão impressa na traseira ou na parte inferior da barra de som.

• Antes de ligar o cabo elétrico, certifique-se de que concluiu todas as outras ligações.

Barra de som

Ligue o cabo elétrico à tomada AC~ da barra de som e depois a uma tomada elétrica.

Subwoofer

Ligue o cabo elétrico à tomada AC~ do subwoofer e depois ligue a uma tomada elétrica na parede.

* A quantidade de cabo elétrico e de ficha variam de acordo com a região.

O subwoofer e a barra de som irão automaticamente emparelhar quando ambos os aparelhos estiverem ligados à tomada elétrica e ligados no interruptor. Não é necessário nenhum cabo para ligar os dois aparelhos.

Determine o estado com base no indicador do Subwoofer sem fios.

Estado LED	Estado
Intermitente rápido	Subwoofer em modo emparelhar
Constante ligado	Ligado / Emparelhar com exito
Intermitente lento	Ligação / Emparelhar falhou

NOTAS:

• Não prima a tecla PAIR na traseira do subwoofer, exceto para emparelhar manual.
• Se emparelhamento automático falhar, emparelhe o subwoofer com a Barra de som manualmente.

7.2 Emparelhar manual

1. Certifique-se de que todos os cabos estão bem ligados e que a Barra de som está em modo Standby.
2. Mantenha premida a tecla PAIR na traseira do subwoofer durante alguns segundos. O

subwoofer entra em modo emparelhar e o indicador Emparelhar pisca rapidamente.

1. Prima a tecla na Barra de som ou no controlo remoto para ligar a Barra de som.
2. Mantenha premida a tecla na Barra de som ou no controlo remoto durante alguns segundos.
3. Depois da ligação sem fios bem sucedida, os indicadores de emparelhado acendem-se.
4. Se o indicador de emparelhado piscar, a ligação sem fios falhou. Desligue o cabo do subwoofer e volte a ligar o cabo principal após 4 horas. Repita os passos 1 4

NOTAS:

Se a ligação sem fio falhar, verifique se existe um objeto ou interferência forte (por ex., interferência de um aparelho elétrico) próximo da localização. Remova os objetos ou interferências fortes e repita os procedimentos acima. - O subwoofer deve estar a 6 metros (19,7 pés) da barra de som, numa área aberta. - Se a barra de som não estiver ligada ao subwoofer e estiver no modo Ligado, o indicador INTERRUPTOR pisca. Siga os passos 1 - 4 acima para emparelhar o subwoofer com a barra de som.

Irá ligar automaticamente quando o cabo elétrico é ligado.

• Prima o botão (J) para colocar a barra de som em modo STANDBY.
• Desligue o cabo elétrico da tomada elétrica se pretender DESLIGAR a barra de som por completo.

8.2 Funcionalidade Auto-Standby / Auto-Wake

[Auto-Standby] A sua barra de som FOI programada para entrar automaticamente em modo standby quando não é detetado áudio durante 15 minutos. Por exemplo, isto deve ocorrer quando pausa a reprodução ou se a barra de som for deixada ligada acidentalmente.

[Auto-Wake] Se uma TV ou um dispositivo externo estiver ligado (modo AUX/ÓTICO/HDMI ARC), o aparelho liga-se automaticamente quando a TV ou o dispositivo externo é ligado.

Para desativar esta funcionalidade, siga os passos abaixo:

1. Durante o modo Ligado, mantenha premida a tecla || durante 3 segundos para abrir o menu.
2. O visor do aparelho irá mostrar "MENU".
3. Prima 16 vezes seguidas, o visor mostra: Auto Wake [ON / OFF].

ou prima o botão 17 vezes seguidas: o visor mostra: Auto Standby [ON / OFF].

1. Selecione o conteúdo com os botões VOL + / - no controlo remoto, prima o botão ► para confirmar a seleção e sair das definições.
2. Repetir esses passos irá alternar a funcionalidade para "LIGADO" e "DESLIGADO".

8.3 Selecionar modelos

Prima o botão (ENTRADA) repetidamente na barra de som ou no controlo remoto para selecionar o modo AUX, ÓTICO, HDMI ARC e USB. O modo selecionado será exibido no ecrã.

• Prima os botões VOL+/- na barra de som ou no controlo remoto para ajustar o volume. Se pretender desligar o som, prima a tecla (MUDO) no controlo remoto. Prima novamente a tecla (MUDO) ou prima VOL+ para retomar o som.

8.5 Colocar o Surround em PURE/PRO/DESLIGAR

• Prima o botão SARR no controlo remoto para ALTERAR o modo de surround para PURE/PRO/DESLIGAR.

8.6 Ajustar os Baixos/Agudos

• Prima os botões BASS +/- no controlo remoto para ajustar o nível de baixos.
• Prima os botões TREBLE +/- no controlo remoto para ajustar o nível de agudos.

8.7 Selecionar o Efeito Equalizador (EQ)

• Durante a reprodução, prima a tecla EQ no controlo remoto para selecionar os equalizadores predefinidos: FILME, MÚSICA, JOGO, NOTÍCIAS, DESPORTO, NOITE.

8.8 Ajustar a luminosidade

• Prima os botões DIMMER +/- no controlo remoto para selecionar o nível de luminosidade.

8.9 Reposição de fábrica

Repor o aparelho para as definições de fábrica.

Ligue a barra de som no modo ótico, mantenha premida a tecla [U] na barra de som, a barra de som irá entrar em modo de reposição de fábrica e alterar para o estado standby.

MODO	PREDEFINIDO
ENTRADA	ARC
Volume	30
Surround	Desligar
Regulador	MÁX
Baixos	0
Agudos	0
EQ	FILME
Auto-Ativar	DESLIGAR
Auto Standby	LIGADO (Exceto Estados Unidos da América)

1 Certifique-se de que a barra de som está ligada à TV ou ao dispositivo de áudio. 2 Prima repetidamente o botão (ENTRADA) na barra de som ou no controlo remoto para selecionar o modo AUX, ÓTICO, HDMI ARC. O modo selecionado será exibido no ecrã. 3 Opere o seu equipamento áudio diretamente para as funcionalidades de reprodução. 4 Prima os botões VOL+/- para ajustar o volume para o seu nível pretendido.

Dica: A barra de som pode não conseguir descodificar todos os formatos de áudio digital da fonte de entrada. Neste caso, a barra de som irá ficar silenciada. Não se trata de um defeito. Certifique-se de que a definição de áudio da fonte de entrada (por ex. televisão, consola de jogos, leitor de DVD, etc.) está definida para PCM ou Dolby Digital (Consulte o manual do utilizador do aparelho da fonte de entrada para ver os detalhes de definição de áudio) com entrada HDMI ARC / ÓTICO.

10. Funcionamento USB

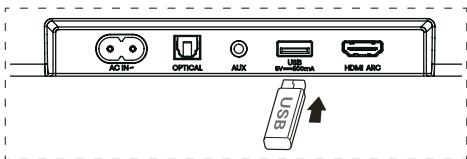

1. Insira um dispositivo USB.

2. Prima repetidamente o botão (ENTRADA) na barra de som ou no controlo remoto para selecionar o modo USB. 3. Durante a reprodução:

II	Iniciar, fazer ou retomar a reprodução

Saltar para a faixa anterior ou = segunte

Dicas:

• O equipamento suporta dispositivos USB com até 32 GB de memória.
• Este equipamento pode reproduzir WAV / WMA / MP3 / FLAC.
• Este produto pode não ser compatível com determinados tipos de dispositivos de armazenamento USB.
• Se utilizar um cabo de extensão USB, um hub USB ou um leitor de cartões multifunções USB, o dispositivo de armazenamento USB pode não ser reconhecido.
• Não remova o dispositivo de armazenamento USB quando está a ler ficheiros.

11. Funcionamento Bluetooth

Através de Bluetooth, ligue a barra de som com o seu dispositivo Bluetooth (como iPad, iPhone, iPod touch, telemóvel Android ou portátil) e pode ouvir os ficheiros de áudio guardados no dispositivo através das colunas da sua barra de som.

Emparelhar pela primeira vez

1. Prima o botão (ENTRADA) na barra de som ou o botão no controlo remoto para selecionar o modo Bluetooth. O visor irá exibir NO BT. 2. Ative o seu dispositivo Bluetooth e selecione o modo de pesquisa. 3. Selecione "Hisense HS5100" na lista para emparelhar. Depois da ligação áudio, o sistema irá ligar com êxito e o visor irá exibir BT IN.

Se quiser ligar a sua barra de som com outro dispositivo Bluetooth, mantenha premida a tecla no controlo remoto para desligar o dispositivo Bluetooth atualmente ligado. Siga os passos 2-3 para emparelhar o seu dispositivo Bluetooth.

Para desligar a função Bluetooth, pode:

• Alterar para outra função no dispositivo.
• Desativar a função do seu dispositivo Bluetooth.
• Mantenha premido o botão no controlo remoto.

Ouvir música a partir do dispositivo Bluetooth

Se o dispositivo Bluetooth ligado suportar o Perfil de distribuição de áudio avançado (A2DP), pode ouvir a música guardada no dispositivo através da barra de som. Se o dispositivo também suportar o Perfil de controlo remoto de vídeo e áudio (AVRCP), pode utilizar o controlo remoto da barra de som para reproduzir a música guardada no dispositivo.

1. Emparelhar o seu equipamento com o leitor.
2. Reproduzir música através do seu equipamento (se suportar A2DP).
3. Utilizar o controlo remoto fornecido para controlar a reprodução (se suportar AVRCP).

II	lnicier, fazer ou retomar a reprodução

Saltar para a faixa anterior ou = seguinete

Dicas:

• O alcance operacional entre a Barra de som e o dispositivo é de aproximadamente 8 metros.
• Antes de ligar um dispositivo Bluetooth® à Barra de som, certifique-se de que conhece as capacidades do dispositivo.
• Não garantimos a compatibilidade com todos os dispositivos Bluetooth®.
• Qualquer obstáculo entre o dispositivo e a Barra de som pode reduzir o alcance operacional.
• Mantenha o leitor afastado de outros dispositivos eletrónicos que possam provocar interferência.
• O leitor também é desligado quando o seu dispositivo estiver fora do alcance operacional.

12. Menu Configuração

1. Durante o modo LIGADO, mantenha premida a tecla ▶I durante 3 segundos para abrir o menu.
2. Selecione o conteúdo com os botões ▲/▼.
3. Altere os valores iniciais para cada definição com as teclas VOL+/-.
4. Prima a tecla para confirmar a sua seleção e sair das definições.
5. Se não for premido qualquer tecla dentro de 10 segundos, o sistema sai automaticamente do menu.

Visor ↓/→	Descrição VOL+/—
MOVIE	Seleciono o efeito do Equalizarador (EQ) (FILME, MUSICA, JOGO, NOTICIAS, DESPORTO, NOITE)
SUR OFF	Alterere o modo do som Surround para SUR PURE / PRO / DESLIGAR
BAS O	Ajustar o;nível de Baixos
TRE O	Ajustar o;nível de Agudos
IM3	Ajustar a luminosidade DIM 0 / DIM 1 / DIM 2 / DIM 3
AUTO WAKE OFF	Alterere Auto Wake para LIGAR / DESLIGAR
AUTO STANDB BY ON	Alterere Auto Standby para LIGAR / DESLIGAR
BASS BOOST ON	Alterere: BassBoost LIGAR / DESLIGAR

13. Modo DEMO

O modo DEMO é um modo de utilização especialmente configurado para utilizar num ambiente de loja.

Ativar/Desativar o modo DEMO:

Esta barra de som possui as predefinições de acordo com o modo de consumidor normal.

Insira o Kit de Demo para ativar o modo DEMO. - Remova o Kit de Demo para desativar o modo DEMO. A barra de som irá exibir o seguinte:

Visor	Modo
DEMO ON	Modo DEMO
DEMO OFF	Modo consumidor

Utilizar o modo DEMO

1. Aceda ao modo DEMO, a barra de som liga-se automaticamente quando está ligada à corrente elétrica.
2. Entrada de bloqueio (Indisponível). Só pode selecionar a entrada através do Kit Demo.
3. Todas as teclas serão bloqueadas e ficam indisponíveis. Só pode controlar através do Kit Demo.

Todas as teclasbloqueadas(Controlo remoto e bara)		Predefinido	KitDemo
①	X
(ENTRADA)	X	Entrada debloqueio	✓
+ (Vol+)	X		✓
- (Vol-)	X		✓
SURR	X	LIGAR
(BT)	X
EQ	X	FILME
/ ▷	X	Se no modo BT	✓
II	X	Se no modo BT	✓
BASS +/-	X
TREBLE +/-	X
DIMMER +/-	X	DIM 3
(MUDO)	X
AutoStandby		DESLIGAR
AutoWake		DESLIGAR

• Quando prime nas teclas (X) indisponíveis, a barra de som irá emitir um aviso sonoro "DEMO ON".

14. Resolução de problemas

Para garantir a segurança, nunca tente reparar você mesmo ou o sistema. Se encontrar problemas durante a utilização desta barra de som, verifique os seguintes pontos antes de solicitar a reparação.

Problema	Solução
Sem corrente	• Certifique-se de que o cabo CA do equipamento está devidamente ligado. • Certifique-se de que há corrente na tomadaétrica. • Prima o botão (↓) (standby) para ligar a barra de som.
O controlo remoto não funciona	• Antes de premir qualquer tecla de controlo da reprodução, primeiro seleciona a entrada correta. • Reduza a distância entre o controlo remoto e a barra de som. • Insira a pilha com as polaridas(+/-) alinhadas, conforme indicado. • Troque as pilhas. • Oriente o controlo remoto diretamente par ao sensor na fronte da barra de som.
Sem som	• Certifique-se de que a barra de som não está sem som. Prima o botão MUDO ou + (VOL) para retomar a audiência normal. • Prima o botão (↓) na barra de som ou no controlo remoto para alterar a barra de som para o modo standby. Prima então novamente a tecla (↓) para ligar a barra de som. • Desígue a barra de som e o subwoofer da tomadaétrica e volté a ligar. Ligar a barra de som. • Certifique-se de que a definição de录音 na fonte de entrada (por ex. TV, consola de jogos, leitor DVD, etc.) está definido para o modo PCM ou Dolby Digital enquantio utilizes a liação digital (por ex. HDMI, ØTICO). • O subwoofer está fora do alcance, aproxime o subwoofer da barra de som. Certifique-se de que o subwoofer está a 5 m da barra de som (quanto maior perto melhor). • A barra de som pode ter perdido a liação com o subwoofer. Repare os aparhços ao seguir os passos na secção “Emparelhar com o Subwoofer”. • A barra de som pode nãoestraince descodicular todos os formato de AUDIO digital da fonte de entrada.
A TV tem um problema de visualização ao exibir conteúdo HDR a partir da entrada HDMI.	• Algumas TV 4K HDRicina que a entrada HDMI ou as definições de imagem sejam configuradas para reçecção de conteúdo HDR. Para detallhes de configuraçao sobre a visualização HDR, consulte o manual de instruções da sua TV.
Não=encontró o nome Bluetooth这其中 barra de som no meu dispositalivo Bluetooth para emparelhamento Bluetooth.	• Certifique-se de que a função Bluetooth está ativa no seu dispositivo Bluetooth. • Certifique-se de que emparelhou a barra de som com o seu dispositivo Bluetooth. • A barra de som tem uma função Bluetooth® que pode receber um sinalaretho de 8 metros. Mantenha uma distância de até 8 metros entre a barra de som e o seu dispositivo Bluetooth®.
Tem uma função de desíligar de 15 minutos, um dos requisitos da norma ERPII para economizar energia	• Quando o;nível do sinal de entrada externa do aparelho é insufiente, a barra de som irá desíligar-se automaticamente em 15 minutos. Aumento o;nível de volume do seu dispositivo externo.

15. Especificações

Marca	Hisense
Modelo	HS5100

Barra de som

Fonte de alimentação	100 - 240 V~ 50/60 Hz
Consumoétrico	50 W< 0,5 W (StandBy)
USB	5 V --- 500 mAHi-Speed USB (2.0) / FAT32 / FAT1632 G (máx.), WAV / WMA / MP3 / FLAC.
Dimensoes (L x A x P)	902 x 62,3 x 91 mm / 35,5" x 2,4" x 3,6"
Peso liquido	1,6 kg / 3,5 lbs
Sensibilitadade da entrada de.audio	500 mV
Resposta de Frequência	120 Hz ~ 20 kHz
Temperatura de funçãoamento	0°C - 45°C

Subwoofer

Fonte de alimentação	100 - 240 V~ 50/60 Hz
Consumoétrico	50 W< 0,5 W (StandBy)
Dimensoes (L x A x P)	161 x 303 x 304,5 mm / 6,3" x 11,9" x 12"
Peso líquido	3,6 kg / 7,9 lbs
Resposta de frequência	40 Hz - 150 Hz

Colunas Surround

Resposta de frequência	180 Hz ~ 20 kHz
Dimensoes (L × A × P)	60 × 151 × 91 mm / 2,3" × 5,9" × 3,6"
Peso liquido	0,57 kg (0,29 kg × 2) / 1,25 lbs (0,63 lbs × 2)

Especificação sem fios

Versão Bluetooth / perfis Alcance de frequência Bluetooth Potência max. de transmissão Bluetooth	V 5.3 (A2DP, AVRCP) 2400 MHz ~ 2483,5 MHz ≤ 5 dBm
Intervalo de frequência sem fios de 2,4 G Potência max. de transmissão 2,4 G	2400 MHz ~ 2483 MHz ≤ 6 dBm
Tipo de moduldação	GFSK, π/4 DQPSK

Amplificador (Potência Áudio Máx.)

Total	540 W
Barra de som	300 W
Subwoofer	180 W
Surround	60 W

Controlo remoto

Distência/Àngulo	19,7 pés (6 m) / 30°
Tipo de pilhas	AAA (1,5 V × 2)

• Design e especificações sujeitas a alterações sem aviso.

Hisense
