EZI-DAB - Receptor DAB ALPINE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor DAB/DAB+/DMB
Marca	Alpine
Modelo	EZI-DAB
Dimensiones de la unidad de control	70 x 53 x 27 mm (L x A x P)
Dimensiones de la unidad principal	150 x 24 x 85 mm (L x A x P)
Alimentación	12 V CC (vehículo) con fusible
Conectividad	USB (tipo A), entrada AUX de 3,5 mm, salida de línea de 3,5 mm, entrada de antena DAB (SMB), entrada FM (ISO), salida FM (ISO), conexión de la unidad de control
Pantalla	OLED blanco sobre negro, alto contraste
Funciones principales	Recepción DAB/DAB+/DMB, pausa y reescucha (hasta 15 min), 30 presintonías, control iPod/iPhone/iPad/USB, entrada auxiliar, modo picnic, pausa de estacionamiento, inyección/difusión FM
Seguridad	No instalar frente a los airbags, no obstruir la visión del conductor, retirar la unidad de control en caso de ausencia para evitar robos
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar líquidos. Evitar la exposición prolongada al sol.
Piezas de repuesto y reparabilidad	Actualización de software vía USB. Restablecimiento de fábrica. Antena opcional: Alpine KAE-220DA. Cables incluidos: USB, audio de 3,5 mm, coaxial FM.
Temperatura de funcionamiento	Máx. 75 °C; almacenamiento máx. 85 °C
Rangos de frecuencia DAB	Banda III: 174-240 MHz; Banda L: 1452-1490 MHz
Soporte FM	Inyección directa o difusión FM (frecuencia ajustable 87,5-108 MHz)

Preguntas frecuentes - EZI-DAB ALPINE

¿Cómo poner en pausa la radio digital con el EZI-DAB?

Presione el botón Pausa/Reanudar (botón con dos barras verticales) para poner la radio en pausa. La pantalla muestra un ícono de pausa y un cronómetro. Para reanudar, presione nuevamente. La pausa puede durar de 5 a 15 minutos según la tasa de bits de la estación.

¿Cómo conectar mi iPod o iPhone al receptor?

Conecte su dispositivo Apple al cable de extensión USB incluido, conectado a la unidad principal. Seleccione la fuente iPod presionando el botón Encendido/Inicio y girando el selector. Puede navegar por artistas, álbumes, géneros o pistas.

¿Qué hacer si el EZI-DAB no enciende?

Verifique que la unidad de control esté correctamente instalada en su soporte y que el cable de enlace esté conectado. Asegúrese de que el vehículo tenga el contacto puesto (alimentación conmutada) o que la batería esté cargada. Si el problema persiste, revise los fusibles del arnés de alimentación.

¿Cómo restablecer el dispositivo a los valores de fábrica?

Presione el botón Menú (icono de engranaje), seleccione Settings > Restore defaults (Configuración > Restaurar valores predeterminados). Confirme con el botón Selección. El dispositivo se apaga y se reinicia. Todas las presintonías y la lista de estaciones se borrarán.

¿Cómo cambiar el color de los botones retroiluminados?

Presione el botón Menú, seleccione Settings > Button colour (Configuración > Color de los botones). Elija entre Azul, Verde, Rojo, Ámbar o Blanco girando el selector.

¿Cómo actualizar el software del EZI-DAB?

Descargue la última actualización en el sitio www.alpine-europe.com y cópiela en una memoria USB. Conecte la memoria al puerto USB, luego vaya a Settings > Software update (Configuración > Actualización de software) y siga las instrucciones. El proceso dura aproximadamente 5 minutos; no corte la alimentación durante este tiempo.

¿Puedo usar la antena FM existente de mi coche?

Sí, si usa la función inyección directa FM o difusión FM. Conecte la antena FM existente a la entrada FM de la unidad principal (conector ISO). En los ajustes de instalación, puede elegir entre los conectores 7 u 8 según el tipo de antena.

¿Cuál es la duración máxima de pausa de la radio digital?

La duración de la pausa depende de la tasa de bits de la estación y del tiempo de escucha. Puede variar de 5 a 15 minutos como máximo. El dispositivo almacena un búfer de audio de la estación que está escuchando.

¿Cómo usar el modo picnic?

El modo picnic permite escuchar el EZI-DAB después de apagar el contacto y retirar las llaves. Para activarlo, simplemente encienda el dispositivo después de apagar el contacto. Se apagará automáticamente después de una hora para ahorrar batería. Los dispositivos USB no se cargan en este modo.

¿Cómo retirar la unidad de control para guardarla?

Sujete el soporte de fijación con una mano, y con la otra tire firmemente de la unidad de control hacia arriba sujetándola por los lados. El dispositivo continúa funcionando si la radio está encendida; se detendrá cuando apague el contacto o presione prolongadamente el botón Encendido/Inicio.

MANUAL DE USUARIO EZI-DAB ALPINE

Lea el manual antes de utiliser este equipo.

BEDIENUNGSANLEITUNG

Instrucciones de seguridad

ADVERTENCIA

Coloque tanto la unidad como la antenna en unaubicacion que no obstruya la visiOn del conductor.

Fiji bien la unidad.

No coloque la unidad ni la antenna de modo que能把an interoperar con la conducccion segura del vehiculo, el despiegue de los airbags u或者其他 equipos de seguridad.

Evite que se introduzcan objetos o liquidos en launidad.

No quite tornillos de la carcasa de la unidad niinta abrirla.

No maneje la unidad cuando conducze.

Lea este manual completeness, incluidas las notas sobre seguridad, antes de manejar la unidad.

PRECAUCION

No exponga la unidad a la luz directa del sol durante periodos de tiempo prolongados, por exemple, en el interior de un vehiculo que se incluye a altas temperatas.

Para reducir el riesgo de robo, extraiga el controlador del vehiculo o ubiqueo en un lugar que no está a la vista antes de abandonar el vehiculo.

ADVERTENCIA

Este Trickbolo de ADVERTENCA se utilize a lo长大o de todo el manual para indicar un riesgo potencialmente serio para su seguidad personal. Siga todas las instrucciones de seguidar que accompanyingan este trickbolo para evitar posibles lesiones o incluso la muerte.

Indices

Introduccion 3

Controles y connectores 4

Primeros pasos 6

Escuchar la radio digital 8

Conectar un iPod/iPhone/iPad/dispositivo USB. 10

Utilizar AUX IN 12

Extraer/colonel controller 13

Ajustes 14

Especificaciones sociales 22

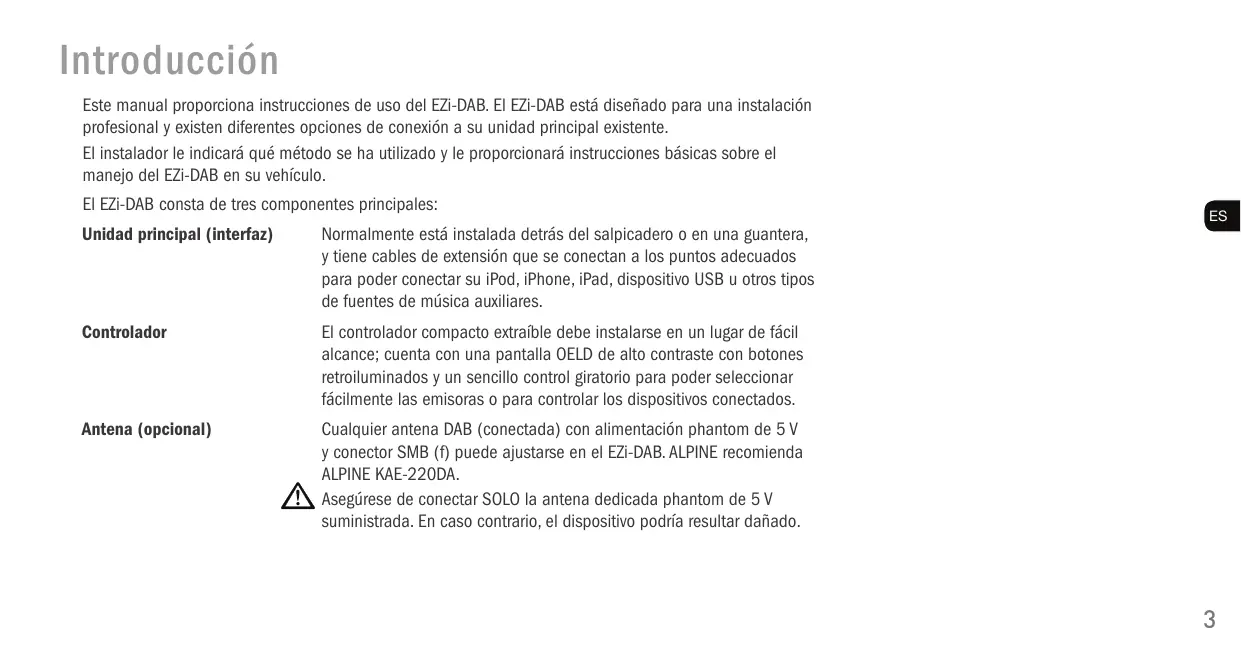

Introduccion

Este manual proporción instrucciones de uso del EZi-DAB. El EZi-DAB está Diseñado para una instalación profesal y existen differsentes.optiones de connexion a su unidad principal existente.

El instalador le indicaque método se hautilido y le proportiúnará instruccionesbasicas sobre el manejo del EZi-DAB en suvehicleo.

El EZi-DAB consta de tres componentes principales:

Unidad principal (interfaz)

Normalmente está instalada detrás del salpicadero o en una guantera, y tiene cables de extension que se conectan a los+puntos adecuados para poder conectar su iPod, iPhone, iPad, dispositivo USB u otherostips de fuentes de música auxiliares.

Controlador

El controlador compacto extraíble debeinstalarse en un lugar de fácil alcance; cuenta con una pantalla OELD de alto contraste con botones retroiluminados y un sencillo control giratorio para poder seleccionar fácilmente las emisoras o para controlar los dispositivos conectados.

Antenna (optional)

Cualquier antenna DAB (conectada) con alimentacion phantom de 5 V y conector SMB (f) pueda ajustarse en el EZi-DAB. ALPINE recomienda ALPINE KAE-220DA.

Asegürese de conectar SOLO la antenna dedicada phantom de 5 V suministrada. En caso contrario, el dispositivo podra resultar dañado.

Controles y conectores

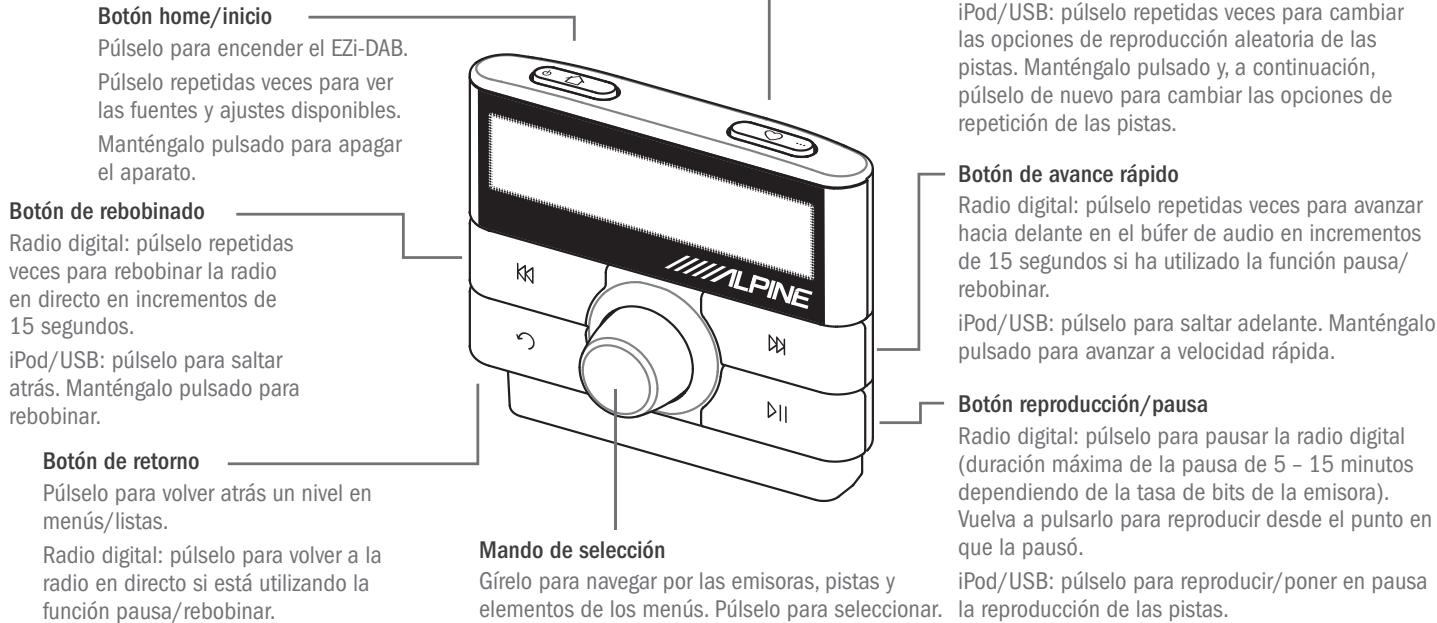

Controlador

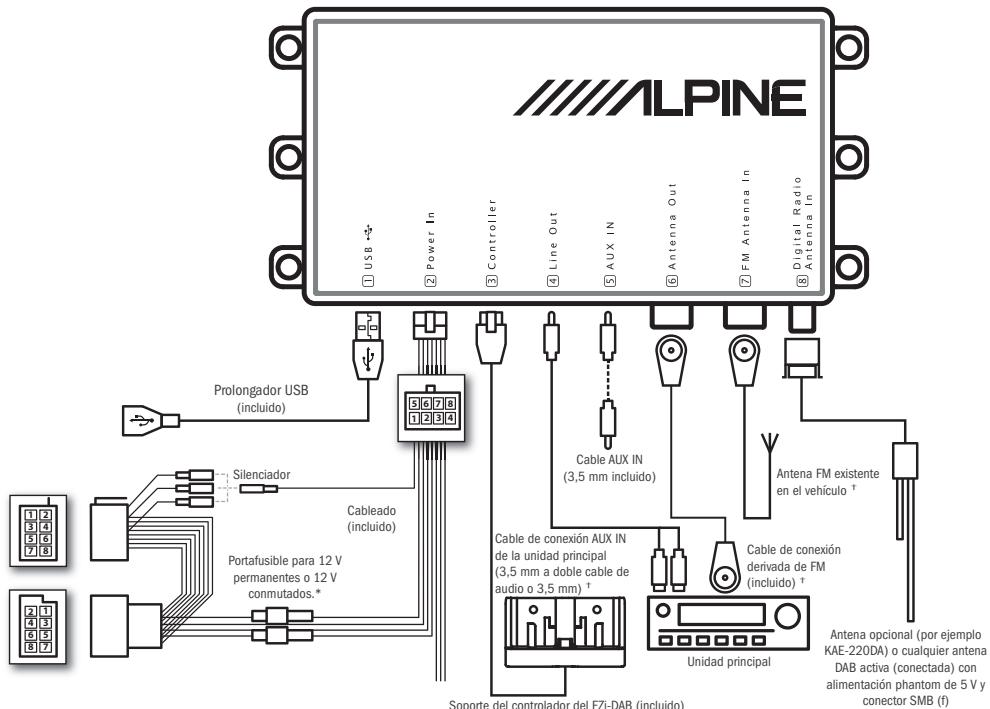

Unidad principal (interfaz)

Launidad principal del EZi-DAB
normalmente se instala de forma que
no se vea, asi que es probable que
unicamente Sean visibles los cables de
extension que le permitiran conectar las
tomas AUX IN y USB.

1 USB

Se conecta normalmente al cable de extension USB suministrado. Conecte su iPod o su reproductor de medios USB a la extension (o directamente) para reproducir la música o cargalro. Internacional se utilizes para laactualizacion de software mediante una memoria USB.

2 Encendido

Se conecta a la alimentacion de 12 V del encendido del vehiculo.

3 Controlador Se conecta al controlador de EZi-DAB.

4 Salida de linea (3,5 mm)
Salida de audio (puede connectarse a la toma AUX IN de launidad principal).

Entrada de audio de
cualquier dispositivo de
audio auxiliar.

6 Salida de antenna

Se conecta a la entrada de antenna FM de la unidad principal si utilizes inyeccion directa de FM.

7 Entrada de antenna FM Se conecta a la antenna FM del coche existente s utilizes inyeccion directa de FM.

8 Entrada de antenna de radio digital

Se connecta a la antenna de radio digital del EZI-DAB.

Asegürese de conectar SOLO la antenna dedicada phantom de 5 V suministrada. En caso contrario, el dispositivo podra resultar dañado.

Primeros pasos

Encendidoyapagado

Pulse el botón situado en la parte superior del controlador para encender el EZi-DAB. Para apagarlo, mantenga pulsado el botón hasta que la pantalla se apague.

Pausa de parada punctual

La pausa de parada puntual es muyutil para las paradas rapiidas en la gasolinera o en el cabero automatico, ya que pone al EZi-DAB en modo de espera durante 15 instantos una vez que se retiren las llaves, de mannersque estaralisto paracontinuar cuando regrese. Si arranca el motor o pulsa el boton ⑦ duringe este periodo, el EZi-DAB volverá a activar inmediamente la emisora que esta escuchando o seguirareproduciendose la musica que tenia.puesta exactamente desde el punto en el que se apagó.Si está escuchandouna radio digital,puede inclusoponerla en pausa durante 5-15minutos y despueses seguirescuchandola sinperderse ni unsegundo.Consulte la pageina 8paraobtenermas detailles.

Modo picnic

Continu de disfuranto del EZi-DAB incluso tras relegated a su destino con el modo picnic, que le permite escuchar musica con el motor apagado y las llaves del vehiculo extraidas. Simplemente vuela a encender el EZi-DAB para activar el modo picnic. Para ahorrar bateria, los dispositivos connectados por USB no se cargan durante el modo picnic y el EZi-DAB se apagará automatistically tras una hora.

Note: Tanto la pausa de parada punctual como el modo picnic estándonsjetos a las differentes specifications de los vehículos. Por exemple, algunos vehículos solo suministran batería a la unidad principal durante 15 Minutes con el motor apagado y las llaves extraidas.

ALPINE

Pantalla de inicio del EZi-DAB

Escuchar el EZi-DAB

Dependiendo de como se haya instalado la unidad, hay tres métodos posibles de eschar el EZi-DAB a工程技术 de la unidad principal:

Entrada auxiliar

Selección la fuente AUX IN en la unidad principal si el EZi-DAB se ha conectado como fuente auxiliar.

Inyección directa de FM

Este método toma la fuente de FM y la sustituya por la calidad del EZi-DAB cuando enciende el EZi-DAB. Selección la fuente de radio FM en launidad principal y sintonice una Frequencia concreta (la Frequencia por defecto es 87,6 MHz). Dependiendo de como se hayalingtonado a cabo la instalacion, es possible que este método siga tenerendo acceso a las emisoras de FM normales para poder acceder a la informacion sobre el trafico y a los servicios de datos que utilizean algunos sistemas de navigacion. PuedeCambiar esta Frequencia en Settings (ajustes), consulte la pagina 14.

Emission FM

Este método emite la salute del EZi-DAB por FM a la antenna de su vehídulo. Selección la fuente de radio FM en la unidad principal y sintonice una Frequencia concreta (la Frequencia por defecto es 87,6 MHz). Puede cambio esta Frequencia en Settings, consulte la párgina 14.

Seleccionar la fuente de audio

El EZi-DAB ofrece differentes fuentes de audio disponibles dependiendo de la instalacion.

Elija entre Digital radio (radio digital), USB (conexión USB), iPod (conexión USB) o Auxiliary input (entradaj auxiliar) (conexión de 3,5 mm) del siguientes modo:

Pulse el botón repetitiones whene para pagar por todas las optiones de fuentes hasta encontrar la que desee y, a continuacion, espere unoos segundospara seleccionar la fuente que se muestra en la linea inferior de la pantalla.

0

Pulse el botón y gire el mando de selección para navegar por las.optiones de fuentes y, a continuación, pulse el mando de selección para selectionar la fuente que se muestra en la linea inferior de la pantalla.

Digital radio

iPod

Cambio de fuente

(fuente actual en la linea superior)

Escuchar la radio digital

Para eschar la radio digital, selecione la fuente de radio digital tal y como se describe en la pagina 7.

Selecciónar emisoras

Gire el mando de selección para navelgar por la lista de emisoras disponibles y pulse el mando de selección para cambio la emorsora.

Cambio la informacion de la pantalla

Pulse el botón , selección Settings > Info display (ajustes > pantalla de información) y selección una de las siguientesustralianas:

Station name Nombre de la emisora en alta maxima (se desplaza si es besoino)

Name and text Nombre de la emisora yequalquier texto en desplazamente que emita la emisora

Signal strength Potencia y calidad de la seals

ADVERTENCIA

No se distraiga: no lea el texto en desplazimiento cuando conducze.

Hacer una pausa o rebobinar la radio digital

El EZi-DAB le permite hacer una pausa y rebobinar la radio digital guardando un "búfer" de la emisora actual. Puede rebobinarunos 5-15 instantos dependiendo de la tasa de bits de la emisoraactual y / o de cuando tiempo la haya tenido sintonizada. Utilice los siguientes 控roles para hacer una pausa o controlar la radio digital:

Hacer una pausa y reinecer la reproduccion (la pantalla muestra un icono de pausa y un cronometro que@cua el tiempo de diferencia con el directo)
Saltar atras en el audio guardado en incrementos de 15 segundos

Amazing Radio

Smothe Radio UK

Cambio de emisora

(emisora actual en la linea superior)

Smooth Radi

Opinion del nombre de la emisora

• Texto en alta maximizing y en desplazamente

Smooth Radio UK

01:05

Radio digital en停下a

(1 minuto y 5segundos de diferencia con el directo)

Saltar adelante en el audio guardado en incrementos de 15 segundos hasta que vuelva a la radio en directo

Para volver a la radio en directo de forma inmediata, pulse el mando de selección o cambie la emisora.

Utilizar presintonías

Puede guardar hasta 30 de sus emisoras digitales favoritas en una lista de presintonías para poder acceder a ellas fácilmente. Por defecto, las primeras presintonías que aparecen son的一些 nasoras emisoras sociales favoritas. Si lo desea, pueda cambiarlas.

Guardar presintonías

1. Sintonice una de sus emisoras favoritas.
2. Pulse el botón situado en la parte superior del controlador.
3. Gire el mando de selección para navegar por la lista de presintonías y selección el lugar en el que deseña guardar su emisora favorita.
4. Mantenga pulsado el mando de selección o el botón 心 para guardar la emisora actual en esta posición de la lista. Las presintonías anteriores se pueda sobrescribir. Verá el mensaje “Preset saved” (Presinonia guardada) en la pantalla cuando se haya guardado la presinonia.

Selecciónar presintonías

1. Pulse el botón.
2. Pulse el botón ∘ repetidas vezes para avanzar por la lista de presintonías hasta que vea la que desea selección y, a continuación, espere unoos seguidos para sintonizar esta presintonía, o gire el mando de selección para navegar por la lista de presintonías y pulse el mando de selección para seleccionar una de ellas.

BFBS Radio

Navigación por la lista de presinconias

Preset saved

La presintonia se ha guardado

Conectar un iPod/iPhone/iPad/dispositivo USB

Conecte su iPod, iPhone, iPad o dispositivo USB (reproductor MP3, téléphone móvil的记忆 USB) a la entrada USB del EZi-DAB mediante su cable. (Si no es posible acceder a la unidad principal, el instalador habra colocado un cable de extension USB para poderar su acces.) Una vez conectado, pueda usar el controlador del EZi-DAB para seleccionar las pistas y controlar la reproduccion.

Para eschucar el iPod, iPhone o iPad, seleccione la fuente iPod o, para eschucar música desde un dispositivo USB, seleccione la fuente USB, tal y como se describe en la page 7.

Buscar y seleccionar pistas

1. Pulse el botón para acceder al menu de su dispositivo, a continuación, gire y pulse el mando de selección para elegir siordenar la lista por Playlists ( lista de reproducción), Artists ( artista ), Albums ( album ), Genres (@genero) o Tracks ( pista ). Internacionalmente possibleordenar por carpetas ( solo dispositivos USB ) o por composer, audio libro y podcast ( solo dispositivos Apple), según el contenido.
2. Gire el mando de seleccion para navegar por las pistas y pulselo para selectionar una y reproducirla. El symbolo ^+ que aparece en la pantalla indica que hay mas.optiones en la categoria selectionada.

Controlar la reproduccion

Utilice los siguientes controles para hacer una pausa o controlar el dispositivo:

Hacer una pausa y reinecer la reproduccion (la pantalla muestra un icono de pausa)
Saltar al principio de la pista actual o, si se pulsa de nuevo antes de que hayan transcurrido tres segundos, ir a las pistas anteriores. Mantenga pulsado para rebobinar a velocidad rápida.
Saltar al inicio de lasuma pista. Mantenga pulsado para avanzar a velocidad rapiida.

Playlists

Navigacion por las pistas

Rock N Roll Train AC/DC - Black

Pista en reproduccion

Rock N Roll Train AC/DC - Black Ice

Pista en停下a

Opuestos de reproduccion aleatoria y repetition

Pulse el botón , selección Settings (ajustes) y elija una de las siguientes.option:

Shuffle (reproducción aleatoria)

Para dispositivos Apple elija entre Tracks (pistas), Albums (albumes) u Off (desactivar); para dispositivos USB elija entre On (activar) u Off.

Nota: Internacionalmente, para ser local.

Repeat (repeticion)

Elija entre Track (pista), All (todo) u Off.

Nota: Internacionalmente, no generalisado.

Cambiar la información de la pantalla

Pulse el botón , selección Settings > Info display (ajustes > pantalla de información) y selección una de las siguientes.option:

Track name Nombre de la pista en alta maxima (se desplaza si es besoino)

Track and artist Informacion sobre la pista seleccionada

Track time Nombre de la pista con el tiempo transcurrido y el tiempo restante

Nota: Los dispositivos Apple que consuman más de 500 mA cuando se estén cargando como, por exemple, un iPad, se carregarán más rápidamente si se selecciónla fuente iPod en el EZi-DAB.

Off

Opiones de reproduccion aleatoria de las pistas del USB

Off

Opiones de repetition de las pistas

Green Onions

Opinion de nombre de la pista en alta maxima

Utilizar AUX IN

Conecte la受害者 o la toma de auriculares derialquier dispositivo de audio al EZi-DAB conectando un cable de audio de 3,5 mm a 3,5 mm a la entrada AUX IN del EZi-DAB. Dependiendo de la posicion en la que se haya instalado la unidad principal, es possible que el instalador ya haya preinstalado este cable.

Esta connexion permite que el audio se reproduzca a工程技术 del EZi-DAB en la unidad principal.

Mientras está connectado, pueda usar los controlles normales del dispositivo de audio y launidad principal; el EZi-DAB no puede controlar la reproduccion como hacer cuando está connectado con la connexion iPod/USB.

Para eschar música desde el dispositivo auxiliar, seleccione la fuente Auxiliary input tal y como se describe en la page 7.

Cambiar la ganancia de la entrada auxiliar

Puede ajustar la ganancia de la entrada auxiliar del EZi-DAB si considera que el nivel de volumen del dispositivo es demasiado bajo o demasiado alto. ParaCambiar la ganancia de la entrada auxiliar:

1. Seleccione la fuente Auxiliary input.
2. Pulse el botón, selección Settings > Aux gain (ajustes > ganancia auxiliar) y selección un valor entre 0 (nivel más bajo) y +3 (nivel más alto).

AUX IN

Fuente AUX IN seleccionada

Extraer/colonelcontrolador

Por motivos de seguridad, el controlador se pueda colocar y extraer fácilmente. Es possible que para la instalacion se utilize un soporte giratorio o algo tipo de soporte de fijacion universal o especico para el modelo en cuestion en el qual se monte el soporte del controlador que se muestra; en este caso,onga mucho cuidado al extraer o colocar el controlador.

Extraer el controlador

Sujete el soporte y tire del controlador por los laterales hacía arriba y con firmeza para extraerlo.

Si el EZi-DAB está encendido cuando extraiga el controlador, continua la reproduccion de la radio o de la pista hasta que cambie o pare la reproduccion, apague el EZi-DAB o apague el motor.

Note: Es recommendable que extraiga el controlador del vehiculo (o lo guarde fuera del alcance de la luz del sol directa) en días calurosos/soleados si el vehiculo va a estar sin vigilancia, ya que pueda alcanzarse temperatas muy altas bajo de un vehiculo cerrado.

Colocar el controlador

Deslice el controlador en el soporte de*fijacion tal y como se muestra hasta que quede completamente asegurado y haga un "clic".

Extraerelcontrolador

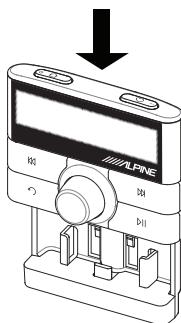

Colocar el controlador

Ajustes

Puede ver y modifierlossiguientesajustesdeseducualquierfuente:

Illuminación de fondo

1. Pulse el botón y selección Settings > Backlight (ajustes > iluminación de fondo).
2. Elija entre las siguientesustralianes de la iluminacion de fondo para la pantalla y los botones retroiluminados:

Timed dim Atenúla iluminación de fondo tras aproximadamente 7 segundos y se ilumina cuando se pulsa cualquier botón

Timed off Apaga la iluminación de fondo tras aproximadamente 7 seguidos y la vuelve a encender cuando se pulsarialquier botón

Dim Opcion de iluminacion de fondo atenuada

Bright Opcion de iluminacion de fondo luminosa

Color del botón

Pulse el botón, selección Settings > Button colour (ajustes > color del botón) y selección una de las siguientes OPCIONES para el color del botón: Blue, Green, Red, Amber, White (azul, verde, rojo, ambar, blanco)

Timed dim

Bright

Opiones de ajuste de la iluminacion de fondo

Actualización del software

Es posible que hayaactualizaciones de software para el EZi-DAB disponibles en el futuro que podra cargar en el EZi-DAB conectando una memoria USB a la entrada USB. Lasactualizaciones de software disponibles se pueedendescending desde http://www.alpine-europe.com.

Para llvar a cabo laactualizacion:

1. Pulse el botón y selección Settings > Software update (ajustes >actualización de software).
2. Inserte la memoria USB que contiene laactualizacion en la entrada/cable USB del EZi-DAB y pulse el mando de seleccion.

Note: El proceso deactualización suepe tardar unos cinco Minutes. Tenga cuidado de no apagar el EZi-DAB y de no encender el vehiculo durante el proceso deactualización; de lo contrario, es possible que laactualización falle.

V1.0 4.85.1.26.007

Insert USB stick then pres

Pantalla deactualizacion del software que muestra la version actual del software (izquierda) y el numero de compilation (derecha)

Idiomaa

PuedeonianlidiomaqueutilizaelEzi-DABpara mostrarlosmenysylasoptiones.

1. Pulse el botón y selección Settings > Language (ajustes > idioma).
2. Gire el mando de seleccion y pulselo para elegir uno de los siguientes idiomas: ingles, francés, aleman o italiano.

Restablecer los values predeterminados

Al restablecer los values predeterminados se eliminan todas las presintonias guardadas, se borra la lista de emisoras y se restablecen todas las options a los values predeterminados.

1. Pulse el botón y selección Settings > Restore defaults (ajustes > restablecer los values predeterminados).
2. Pulse el mando de selección para confirmar que desea restablecer los values predeterminados del EZi-DAB. El EZi-DAB restablecerá los values predeterminados, se apagará y se volverá a encender; a continuación, se le pedirá que elija el idioma que prefería, seoculara a cabo una sintonización automatica paraactualizar la lista de emisoras digitales y el EZi-DAB sintonizará una emisora digital.

Frecuencia de transmisión FM

Si se ha工程技术 de la instalacion de la unidad de forma que pueda usar la transmisión FM o la inyeccion directa de FM, puisde embarar la fecuencia en la que el EZi-DAB transmitte si piensa que interfere con una emisora.

1. Pulse el botón y selección Settings > FM transmit frequency (ajustes > Frequencia de transmisión FM).
2. Gire el mando de selección para elegir una nuevo Frequencia de transmisión y pulse el mando de selección para confirmar.
3. Resintonice launidad principal a la nuevo fecuencia de FM que ha elegido.

English

Deutsch

Cambio de idioma

Confirmañon para restablecer los values predeterminados

Containido del paquete

• Controlador
• Unidad principal (interfaz)
• Soporte del controlador con cable cautivo
• Montura del controlador con ángulo ajustable
• Cableado electrico con connectores ISO
• Cable de extension USB
  Cable de audio jack de 3,5 mm a 3,5 mm
• Antena de cuadro coaxial para FM a trovés de cable
• Almohadilla autoadhesiva de montaje para el soporte del controlador
• Manual del usuario

Consideraciones antes de empezar

Requerimientos minimos del vehiculo

• Sistema de audio instalado incluyendo conexión de antenna FM o AUX IN.
• Sistema de alimentación estandar de 12 V (no es adequado para sistemas de 24 V).

Recomendaciones para Obtener mejoras resultados

• Compréue que está instalada laULTima version de software. Para comprobar qu'version está instalada en la unidad: pulse el boton y seleccion Settings > Software update (ajustes >actualizacion de software).
• Visité la páginha http://www.alpine-europe.com para comprobar si existe una version de software posterior disponible. Descargue el archive y copielo en una memoria USB. Para Obtener instrucciones sobre como instalar unaactualizaciónde software consulte la páginá 15.

Posicionamento de la unidad principal (interfaz)

Tenga en cuenta la longitud del cable del controlador, la possible instalacion y la extension del audio USB/AUX, si es necessario un acceso a launidad despues de su colocacion, la distancia desde la antenna y la connexion de alimentacion (evite utilizing circuitos de alimentacion importantes como el sistemas de ABS/airbag, etc.).

Posicionamento del controlador

• Tenga enIELDa la manejabilitad y la visibiliaddees el asiento del conductor,los posibles soportes/puntos de montaje,la longitud del cable y la rutahasta la unidad principal.
• Decida la connexion a launidad principal - AUX IN o FM y si es necessities una transferencia de FM.

Conexiones y diagrama de cableado del sistema

Pines del conector de alimentación del EZI-DAB
Pin	Función	Color
1	Nav_Tel_Audio+	Morado
2	Nav_Phone_Mute	Grís
3	Illumínación de cabins	Marrón
4	Suministro permanente de la batería de 12 V (con portafusible en series)	Amarillo
5	Nav_Tel_Audio_GND	Rosa
6	Contacto conmutado de 12 V (con portafusible en series)	Rojo
7	Silenciador del vehúculo (con engaste)	Naranja
8	Toma a tierra	Negro

Pines de conductor ISO
Pin	Función	Color
1	Silenciador 1 (con engaste)	Blanco
2	Silenciador 2 (con engaste)	Naranja
3	Silenciador 3 (con engaste)	Azul
4	Contacto commutado de 12 V (con portafusible en series)*	Rojo
5	Sin usar	Verde
6	Illumínacion de cabina	Marrón
7	Suministro permanente de la batería de 12 V (con portafusible en series)*	Amarillo
8	Toma a tierra	Negro

En someg vesicos concesiones commutadas y las permanentente activas你能 invertirse. Abra los portafusibles y cambie las conexiones de situ si esnecessary.
^+ Si está connectado a la entrada AUX IN de la unidad principal, las conexiones de la antenna FM con el EZi-DAB no son necessarias.

Asegürese de connectar SOLO la antenna dedicada phantom de 5 V suministrad. En caso contrario, el dispositivo podrá resulteda Dahado.

Coloque los cables y las conexiones

Cologne el prolongador USB y los cables AUX IN

Instale el prolongador USB (que se utilizes para la conexión MP3/iPod) y el cable AUX IN desde por exemple la guantera, hasta el lugar en el que colocará la unidad principal, de forma correcta. Tenga en cuenta que también no se necesite este cable para los dispositivos de música, se recomienda que está instalado de forma que exista un fácil acces a la toma USB para lasactualizacionesde software.

Cologne las conexiones en la unidad principal

Extraiga la unidad principal deslizandola y conecte el cable AUX IN desde el EZi-DAB o conecte el cable pasante de FM y establezca de nuevo la ruta del cable de la antenna FM y del cable pasante hacía el lugar en el que colocará la unidad principal. Podrán necessitarse adaptadores de antenna (Fakra/ISO/DIN) o extensiones.

Nota: Si se utilizes la connexion de salute en el EZi-DAB, la transmisión/transferencia de FM se desactiva.

Conecte el cableado

Conecte el cableado al sistemas del vehiculo asegurandose de que el conector de alimentacion del EZi-DAB está situado en el lugar en el que colocará la unidad principal.

Note: El cableado suministrado proportiña al EZi-DAB una conexión permanentemente activa y controlada por el encendido, pero también-ofrece othero tipo de conexiones que pueda no ser necessarias. Asegúrese de que los cables que no se utilizean estarcorrectamente susertos y fijados con seguidad.

Monte el controlador

1. Lleve el cable para el controlador desdedonde colocarla unidad principalha la posicin de montaje que usteddesee, como por ejemplso sobre el salpicadero, y monte el soporte como se requiere, ya seautilizingla almohadilla adherente, el soporte giratorio o un tercer soporte de fijacion.
2. Una vez asegurado, deslice el controlador sobre su soporte hasta que oiga un "clic", asegurandose de que está firmamente fjado.

Conecte todos los cables a launidad principal

1. Conecte todos los cables a la unidad principal y pruebe a colocarla en su situ.
2. Deslice la unidad principal hasta que quede de nuevo en su situó.

Compruebe el funciona/mayo/la configuracion

1. En cuando se conecta la alimentacion, el EZi-DAB se enciende automatically y una vez iniciado le pide que seleccione un idioma.
2. Gire el mando de seleccion para examinar las options y pulse el mando para elegir el idioma que preferia.
3. Se levará a cabo una sintonización automatica paraocular emisoras digitales y cuando se haya completado el EZi-DAB sintonizará una emisora digital.
4. Encienda launidad principal y selección la fuente AUX IN o la radio FM,dependiendo del método de colocación.
5. Compruebe que todas las fuentes/conexiones funciona.

Ajustes del instalador

Los ajustes del instalador se proportionsan para activar la configuracion inicial. Para evaporar Cambios no intencionados aparecen en un menu oculto. Para acceder a los ajustes del instalador:

1. Pulse , , , , , de forma sucesiva y rápida.
2. Gire el mando de seleccion para examinar las siguientes OPCiones y pulse el mando de seleccion para elegir una.

Fuente de entrada de la antenna

Elija la fuente que necesite dependiendo del tipo de antenna que está utilizingo:

Connector 8 (powered) Elija esta si está utilizing una antenna activa. (Predeterminado)

Connector 8 (unpowered) Elija esta si está utilizing una antenna digital sin alimentacion, como una antenna tipo film en el parabrasas o de montaje magnétique.

Connector 7 Elija esta si está utilizing la antenna FM existente en el coche.

Sintonizacion automática

Lleva a cabo una búsqueda de emisoras digitales como arranque inicial.

Transferencia FM

Elija entre dos options de transferencias de connexion FM:

Disabled La saliva del EZi-DAB reemplaza de forma efectiva todas las emisoras FM cuando se enciende el EZi-DAB. (Predeterminado)

Enabled La saliva del EZi-DAB está integra para la banda de Frequencias FM y la trasmisión normal de emisoras FM.

Actualización de software

Utilice esta optacion paraactualizar el software del EZi-DAB si tiene unaactualizacion disponible cargada enuna memoria USB.

Restablecimiento de los values predeterminados

Utilice esta option para resetear todos los ajustes incluyendo los ajustes del instalador anteriores a los values predeterminados.

Especificaciones技术水平

Radio	DAB/DAB+/DMB-Radio dependiendo de la region. Sintonizadores de radio digital duales.
Rangos de Frequencia	Banda III 174 - 240 MHz, Banda L 1452 - 1490 MHz y FM 87,5 - 108 MHz.
Conectores de entrada	Entrada de antenna de radio digital: conector FAKRA SMBA Entrada de antenna FM: conector ISO Entrada antenna analógica: entrada auxiliar de 3,5 mm Alimentación: conexión Molex con bloqueo de 8 vías - 12 V de la alimentación del vehúculo USB: conexión USB ( tipo A) para iPod, iPad, iPhone, reproductores MP3 y memorias USB para reproducción de audio, también realizados para lasactualizaciones de software
Conectores de salida	Salida de antenna de FM: conector ISO para transferencia de conexión FM Salida de linea: audio de 3,5 mm a launidad principal Conexión del controlador: conexión Molex con bloqueo de 6 vías a micro USB
Controles	Controles de retroiluminación, rebobinado y avance rápido, botones de reproducción/pausa y de returno. Inicio y presintonías. Mando giratorio con pulsadorpara selecciónar
Pantalla	Pantalla OELD con grá fisicos de alto contraste en blanco sobre negro
Dimensiones	Controlador: 70 mm de anchoru x 53 mm de alta x 27 mm de profundidad. Unidad principal (interfaz): 150 mm de anchoru x 24 mm de alta x 85 mmde profundidad
Rango de temperatas	Temperatura Tmaxima de funcionaamento recommendada: 75 °C; temperatura Tmaxima de alcarnamenito recommendada: 85 °C.

Adeuado para suutilacion en los seguidentes paises:A,B, BG,CY,CZ,DK,EE,F,D,HU,IRL,I,LV,LT,LMTNLPLPO,RSKSLESGBISLIEORCHE

Derechos de autor

Derechos de autor de 2012 de Alpine Electronics (Europe) GmbH. Todos los derechos reservados. Ninguna parte de esta publicaciónouldar ser copiada or distribuida,transmitida,transcrita,almacenada en un sistemas de recuperacion ni traducida a ningun lenguaje humano o informático, en ninguna forma ni por ningun medio electrónico, mecánico, magnétrico, manual ni de ningún othero tipo, niouldar ser revelada a terceros sin la autorización expresa por escrito de Alpine Electronics (Europe) GmbH.

Marcas commerciales

iPad, iPod y iPhone son marcas commerciales de Apple Inc., registrasas en Estados Unidos y enotiros pañés.

"Made for iPod", "Made for iPhone" y "Made for iPad" significan que el accesorio electrónico correspondiente ha sido disnado para connectarse asignificante a un iPod, iPhone o iPad, Respectivamente, y que cuenta con el certificado del desarrllador para cumplir con los estandares de rendimiento de Apple. Apple no se hace responsable del functiomento de este dispositivo o de su adecuacion a los estandares de segundad y legalidad. Tenga en conta que el uso de este accesorio con un iPod, iPhone o iPad可以使 afectar al rendimiento inalambrico. El resto de nombres de productos son marcas commerciales de sus respectivas entreprises. Version del 1 de febrero de 2012.

Made for

iPod

iPhone

iPad

Sicherheitshinweise

WARNING
