Producttype	DAB/DAB+/DMB-ontvanger
Merk	Alpine
Model	EZI-DAB
Afmetingen bedieningspaneel	70 x 53 x 27 mm (B x H x D)
Afmetingen hoofdeenheid	150 x 24 x 85 mm (B x H x D)
Voeding	12 V DC (voertuig) met zekering
Aansluitingen	USB (type A), AUX-ingang 3,5 mm, lijnuitgang 3,5 mm, DAB-antenne-ingang (SMB), FM-ingang (ISO), FM-uitgang (ISO), aansluiting bedieningspaneel
Display	OLED wit op zwart, hoog contrast
Hoofdfuncties	DAB/DAB+/DMB-ontvangst, pauze en terugluisteren (tot 15 min), 30 presets, iPod/iPhone/iPad/USB-bediening, hulp-ingang, picknickmodus, parkeerpauze, FM-injectie/diffusie
Veiligheid	Niet voor airbags installeren, zicht van bestuurder niet belemmeren, verwijder het bedieningspaneel bij afwezigheid om diefstal te voorkomen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen vloeistoffen gebruiken. Vermijd langdurige blootstelling aan zonlicht.
Reserveonderdelen en repareerbaarheid	Software-update via USB. Fabrieksreset. Optionele antenne: Alpine KAE-220DA. Meegeleverde kabels: USB, audio 3,5 mm, FM-coax.
Bedrijfstemperatuur	Max 75 °C; opslag max 85 °C
DAB-frequentiebereiken	Band III: 174-240 MHz; Band L: 1452-1490 MHz
FM-ondersteuning	Directe injectie of FM-diffusie (instelbare frequentie 87,5-108 MHz)

Veelgestelde vragen - EZI-DAB ALPINE

Hoe zet ik de digitale radio in pauze met de EZI-DAB?

Druk op de knop Pauze/Hervatten (knop met twee verticale balken) om de radio te pauzeren. Het display toont een pauzepictogram en een timer. Druk opnieuw om te hervatten. De pauze kan 5 tot 15 minuten duren, afhankelijk van de bitrate van het station.

Hoe sluit ik mijn iPod of iPhone aan op de ontvanger?

Sluit uw Apple-apparaat aan op de meegeleverde USB-verlengkabel, aangesloten op de hoofdeenheid. Selecteer de bron iPod door op de knop Aan/Home te drukken en de draaiknop te draaien. U kunt navigeren op artiest, album, genre of nummer.

Wat te doen als de EZI-DAB niet aangaat?

Controleer of het bedieningspaneel correct op de houder is geplaatst en de verbindingskabel is aangesloten. Zorg ervoor dat het voertuig contact heeft (geschakelde stroom) of de accu is opgeladen. Als het probleem aanhoudt, controleer dan de zekeringen van de stroomkabelboom.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

Druk op de knop Menu (tandwielpictogram), selecteer Instellingen > Standaardwaarden herstellen. Bevestig met de knop Selecteren. Het apparaat wordt uit- en weer ingeschakeld. Alle presets en de stationlijst worden gewist.

Hoe verander ik de kleur van de verlichte knoppen?

Druk op de knop Menu, selecteer Instellingen > Knopkleur. Kies uit Blauw, Groen, Rood, Amber of Wit door de draaiknop te draaien.

Hoe werk ik de software van de EZI-DAB bij?

Download de nieuwste update van de website www.alpine-europe.com en kopieer deze naar een USB-stick. Sluit de stick aan op de USB-poort, ga naar Instellingen > Software-update en volg de instructies. Het proces duurt ongeveer 5 minuten; schakel de stroom niet uit tijdens deze tijd.

Kan ik de bestaande FM-antenne van mijn auto gebruiken?

Ja, als u de functie directe FM-injectie of FM-diffusie gebruikt. Sluit de bestaande FM-antenne aan op de FM-ingang van de hoofdeenheid (ISO-connector). In de installatie-instellingen kunt u kiezen tussen connectoren 7 of 8, afhankelijk van het antennetype.

Wat is de maximale pauzeduur van de digitale radio?

De pauzeduur is afhankelijk van de bitrate van het station en de luistertijd. Deze kan variëren van 5 tot 15 minuten maximaal. Het apparaat slaat een audiobuffer op van het station dat u beluistert.

Hoe gebruik ik de picknickmodus?

De picknickmodus maakt het mogelijk om naar de EZI-DAB te luisteren nadat u het contact hebt uitgeschakeld en de sleutels hebt verwijderd. Om deze te activeren, zet u het apparaat gewoon weer aan na het uitschakelen van het contact. Het schakelt na een uur automatisch uit om de accu te sparen. USB-apparaten worden in deze modus niet opgeladen.

Hoe verwijder ik het bedieningspaneel om het op te bergen?

Houd met één hand de bevestigingshouder vast, trek met de andere hand het bedieningspaneel stevig omhoog door het aan de zijkanten vast te houden. Het apparaat blijft werken als de radio aan staat; het stopt wanneer u het contact uitschakelt of de knop Aan/Home lang indrukt.

GEBRUIKSAANWIJZING EZI-DAB ALPINE

Doorlezen voor gebruik van het apparaat.

BRUKSANVISING

Veiligheidsinstructies

WAARSCHUWING

Installee het toestel en de antennne op een plaat waar ze het zich van de bestuurder Niet belemmeren.

Zet het toestel stevig vast.

Installeer het toestel en de antennne zo, dat ze de veilige besturing van het voertuig en de activering van airbags en andere verilgeidsapparatuur zich unable den belemmeren.

Zorg dat er geen voorwerpen of vloeistoffen in het toestel konnenkommen.

Verwijder geen schroeven uit de behuizing van het toestel en open de behuizing Niet.

Bedien het toestel Nietijdens het rijden.

Lees deze handleiding, met inbegrip van de veiligheidsmeldingen, volledig door voordat u het toestel gebruikt.

LET OP

Stel het toestel Niet gedurende lange perioden bloot aanrechtstreeks zonlicht, bijvoorbeeld als de wagen warm worden.

Om het risico op diefstal te reduceren,kest u de bedieningsunit uit uw wagen halen of hem uit het zich opbergen voordat u uw wagen verlaat.

WAARSCHUWING

Dit symbol WAArsCHUING wordt doorheen deze handleiding gebruik om een potentielt ernst risico voor uw personlijkere visilheid aan te Geven. Volg alle visilheidsinstructies op die bij dit symbol staan om (dodelijke) verwongenden te vermijden.

Inhoudsopgave

Inleiding 3

Bedieningstoetsen en aansluitingen 4

Aandeslag 6

Luisteren maar digitale radio 8

Een iPod/iPhone/iPad/USB-apparaat aansluiten 10

AUX IN gebruiken 12

De bedieningsunit verwijderen/aansluten 13

Installingen 14

Technische specifications 22

Inleiding

Deze handleiding bevat instructies voor het gebruik van EZi-DAB. EZi-DAB is ontworpen voor professionele installment. Er zijn een,aantal verschillende opties om EZi-DAB op uw bestaande hoofdunit aan te sluiten.

De monteur kan u adviseren welke methode is toegepast en u een paar basisinstructies geven over het gebruik van EZi-DAB in uw auto.

EZi-DAB bestaat uit drie belangrijke onderdelen:

De hoofdunit (interface)

Deze worden standaard anschter het dashboard of in het handschoenenkastje geinstalleerd met verlangkabels die maar handige punten lopen om uw iPod, iPhone, iPad, USB-apparaat of andere externe muziekbronnen op aan te sluiten.

De bedieningsunit

De compacte, uitneembare bedieningsunit要去 binnen handig bereik worden geinstalleerd. Het heeft een OELD-schem met hoog contrast met verlichtte toetsen en een eenvoudige draaiende bedieningsschijf om zenders of andere aangesloten apparatuur te selecteren en te bedieren.

Antenne (optioneel)

Een actieve DAB-antenna (onder stroom) met fantoomvoeding van 5 V en SMB-aansluiting (f) past op EZi-DAB. ALPINE raadt KAE-220DA aan.

Sluit ALLEEN een speciale antennae met fantoomvoeding van 5V aan. Als u dat Niet doet, kan het toestel defect raken.

Bedieningstoetsen en aansluitingen

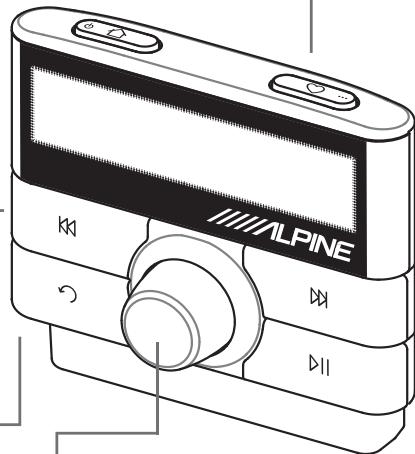

De bedieningsunit

Start

Druk hierop om EZi-DAB in te schakelen.

Druk nog een keer op deze toets om door de beschikkbare bronnen en instellingen te bladeren.

Druk de toets aanhoudend in om de unituit te schaken.

Terugspoelen

Digitale radio: Druk hier herhaaldelijk op om een live radio-uitzending met intervallen van 15 seconden terug te spoelen.

iPod/USB: Druk hier op omtering te springen. Houd de knop ingedrukt om terug te springen.

Terug

Druk hier op om in een menu/lijst één stap terug te gaan.

Digitale radio: Druk hier op om terug te gaannaar de live radio-uitzending als u de functie pauzeren/terugspelen hebt gebruikt.

De selectieknop

Draai hier aan om door zenders, liedjes en menuopties te bladeren. Druk erop om uw selectie te make.

Voorkeuzezenders/meer

Digitale radio: Druk op deze toets om de lijst met voorkeuzegers sheer te gezven.

iPod/USB: Druk herhaaldelijk op deze toets om de verschillende afspeelopties te wijzigen. Druk op de toets, houd deze ingedrukt en druk er nog een koer op om de verschillende herhaalopties te wijzigen.

Versneld vooruit

Digitale radio: Druk herhaaldelijk op deze toets om in de audiobuffer vooruit te springen met intervallen van 15 seconden, vooropgesteld dat u de functie pauzeren/terugspelen hebt gebruikt.

iPod/USB: Druk hier op om vooruit te springen. Houd de knop ingedrukt om versneld vooruit te springen.

Afspelen/pauzeren

Digitale radio: Druk hierop om de digitale radiouitzending te pauzeren (maximale pauzeduur is 5 tot 15 Minutes, afhankelijk van de bitsnelheid van de zender). Druk hier nog een keer op om weer verdter spelelen vanaf het moment dat u heb epitauzeerd.

iPod/USB: Druk hier op om de playback af te spelen/te pauzeren.

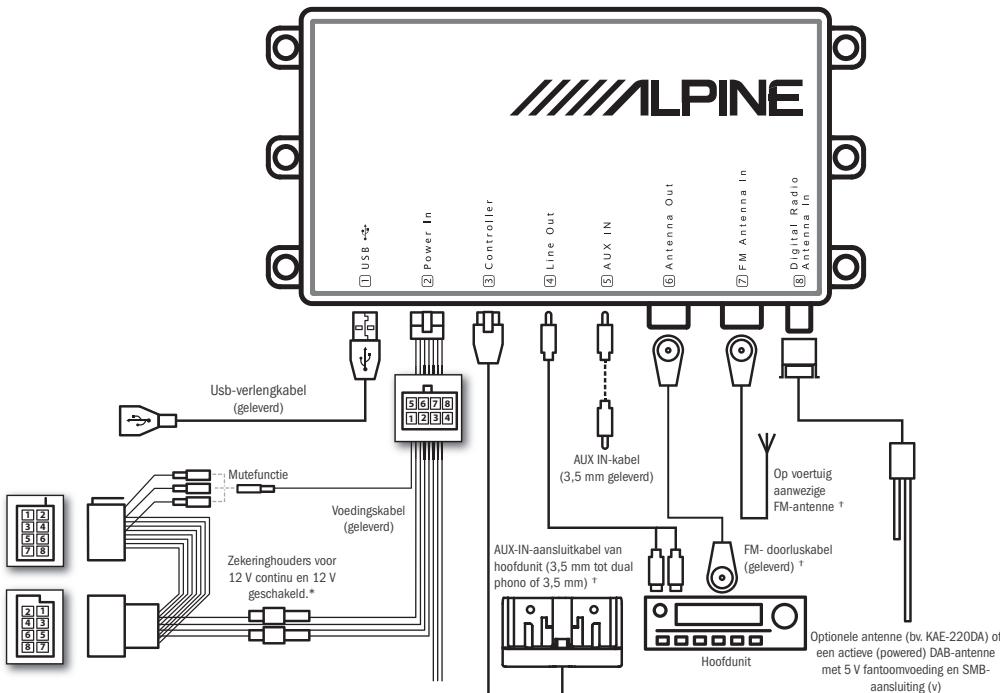

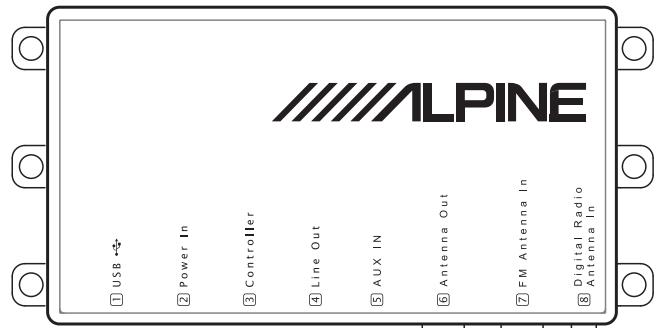

De hoofdunit (interface)

De hoofdunit van EZi-DAB worden meestaluit het zich gemonteerd, zodat uwaarschijnlijk alleen verlengkabels zietwaarmee u een aansluiting kurz makes met de AUX-IN en de USB-uitgangen.

1 USB

Meestal aangesloten op de meegeleverde USB-verlengkabel. Sluit uw iPod of USB-mediaplayer aan om deze op te laden of ernaar te luisteren. Kan ook worden gezbruikt voor een USB-stick met softwareupdates.

8 Antenne-ingang digitale radio Is aangesloten op de antennve digitale radio van uw EZi-DAB.

Sluit ALLEEN een speciale antennemet fantoomvoeding van 5V aan. Als u dat Niet doet, kan het toestel defect raken.

2 Vermogensingang

Is aangesloten op de ontsteking van de auto die 12 V stroom levert.

3 Bedieningsunit

Is aangesloten op de bedieningsunit van de EZi-DAB.

4 Lijnuitgang (3,5mm)

Audio-uitgang (kan aangesloten worden op de AUX IN van uw hoofdunit).

Audio-ingang van een alternatif audioapparaat.

6 Antenne-uitgang

Is aangesloten op de FM-ingang op uw hoofdunit als u de optie 'FM direct inject' gebruikt.

7 FM-antenne-ingang

Is aangesloten op de bestaande FM-auto antenna als u de optie 'FM direct inject' gebruikt.

NL

Aand slag

In- en uitschakelen

Druk op boven op de bedieningsunit om EZi-DAB in te schakelen.
Druk op en houd deze knop ingedrukt totdat het scherm UIT gaat om de unit UIT te schakelen.

Forecourt pause

De functie Forecourt pause is handig wonneer u even bij een benzinestation of een gat in de muur要去 stoppen. Met deze optie blijft de EZi-DAB 15 minuten nadat u de sleutelsuit het contact hebt genomen, in stand-bymodus,kee om weer verder te spelten als u terugkeert. Start binnen deze tijdspiere de motor of druk op zozdat de EZi-DAB onmiddelijk de zender of de muziek waarnaar u aan het luisteren was,verder afspeelt, precies waar u deze had gesauzeerd. Als uaar digitale radio luistert, kunt u de unit zichs 5 tot 15 minuten pauzeren en weer hervatten zonder ook maar een seconde temissen - kijk op pagina 8 voor meer informatie.

Picnic mode

Blijf aan EZi-DAB luisteren nadat u uw bestemming hebt bereikt. Met de picknickmodus kutu luisteren terwijl het contact uitstaat en de sleutels zich verwijderd. Schakel EZi-DAB gewoon opniew in om de picknickmodus te activeren. Om stroomverbruik te besparen worden aangesloten USB-apparaten nicht opgeladen tijdens de picknickmodus. Bovendien schakelt EZi-DAB zichschaft automatisch na een uur uit.

Opmerking: Zowel de functie Forecourt pause als de functie Picnic mode zijn afhankelijk van de verschillende voertuigspecificaties. Sommige voertuigen bijvoorbeeld voorzien de hoofdunit slechts 15 minutes lang van stroom als de motor uit is en de sleutels uit het contact+zijn gehaald.

ALPINE

Opstartschem

Luisteren maar EZi-DAB

Afhankelijk van de manier waarop uw unit is gemonteerd, zich er drie möglichke manieren om via uw EZi-DAB maar de hoofdunit te luisteren:

Auxiliary input Selecteer de AUX IN-ingang op uw hoofdunit als de EZi-DAB als alternatieve bron is geinstalleerd.

FM direct inject Deze manier neemt feitelijk uw FM-ingang in beslag en verrangt deze met de uitvoer van EZi-DAB zodra u EZi-DAB inschakelt. Selecteer de FM-radiobron op uw hoofdunit en stem op een bepaalde frequentie af (standaard 87,6 MHz). Afhankelijk van uw montage kan met deze manier de toegang maar uw gewone FM-zenders worden gehandhaafd om het ontvangen van verkeersinformatie en gevevensservices voor gebruik bij bepaalde navigatiesystemen möglichk te make. U kunst deze frequentie wijzigien via Settings (instellungen). Kijk hiervoor op pagina 14.

FM broadcast Met deze manier worden de uitvoer van de EZi-DAB door middel van FM via uw auto-antenne uit gezonden. Selecteer de FM-radiobron op uw hoofdunit en stem op een bepaalde(Bequentie af (standaard 87,6 MHz).U kunt.Deze frequentie wijzigen via Settings.Kijk hiervoor op pagina 14.

De audiobron selecteren

Afhankelijk van uw installmentie biedt EZi-DAB u keusuit de beschikkbare audiobronnen.

Kiesuit Digital radio (digitale radio), USB (USB-aansluiting), iPod (USB-aansluiting) of Auxiliary input (hulpingang) (via aansluiting van 3,5 mm). Dit doet u als volgt:

Druk op en herhaal dit om door de verschillende bronopties te gaan. Wacht dan een pau seconden om de bron te selecteren die op de onderste regel van het scherm worden weergegeven.

of

Druk op en draai aan de selectieknop om door de opties te bladeren. Druk cervolgens op de selectieknop om de bron te selectoren die op de onderste regel van het scherm worden weergegeven.

Digital radio

iPod

Van bron veranderen

(de huidige bron worden op de bovenste regel weergegeven)

Luisteren maar digitale radio

Als u waar digitale radio wilt luisteren, selecteert u de bron Digital radio zoals beschreven staat op pagina 7.

Zenders selectoren

Draai aan de selectieknop om door de lijst met beschikbare zenders te bladeren. Druk verwolgens op de selectieknop om van zender te veranderen.

De informatatie op het scherm veranderen

Druk op , selecteer Settings > Info display (installen > informatieschem) en selecteer een van de volgende opties:

Station name Volledige naam van zender (schuift zo nodig horizontally door)

Name and text Naam van zender plus eventuele roterende informatie die door de zender wordenuit gezonden

Signal strength Signalsterkte

WAARSCHUWING

Laat u Niet afldeiden - lees de roterende tekstinformatie nichtijdens het rijden.

Digitale radio pauzeren en terugspoelen

U kurz digitale radio met EZi-DAB pauzeren en terugspoelen door van de huidige zender een audiobuffer op te slaan. Afhankelijk van de bitsnelheid van de huidige zender en/of hoe lang uaar de betreffende zender hebt geluisterd, kurz u ongeveer 5 tot 15 minuten terugspoelen. Gebruik de volgende bedieningstoetsen om digitale radio te pauzeren en te regelen:

▶▶ Playback pauzeren en opniew afspelen (op het scherm verschijnt een pauzepictogram en een teller die deijd na de live uitzending aangeeft)

Amazing Radio

Smooth Radio UK

Van zender veranderen

(de huidige zender worden op de bovenste regel weergegeven)

Smooth Radi

Optie om naam van de zender weer te gezven - tekst worden op volledige hoogte roterend weergegeven

Smooth Radio UK

01:05

Digitale radio gesauzeerd

(1 minuut en 5 seconden après op de live uitzending)

Spring terug door de opgeslagen audio met intervallen van 15 seconden
Spring vooruit door de opgeslagen audio met intervallen van 15 seconden totdat u weeer bij de live uitzending bent

Als u onmiddelijk maar de live uitzending terug wilt gaan, drukt u op de selectieknop of verandert u van zender.

Voorkeuzegers gebruiken

U kurz maximaal 30 van uw favoriete digitale zenders in een lijst met voorkeuzegers opslaan zodate u slen uw keus kurz make. Standaard staan sommige van once favoriete partnerzegers bovenaan in deze lijst. U kurz ze verrangen als u dat wenst.

Voorkeuzegers opslaan

1. Stem af op eén van uw favoriete zenders.
2. Druk op 心 boven op de bedieningsunit.
3. Draai aan de selectieknop om door de lijst met voorkeuzegers te bladeren en selecteer waar u deze favoriete zender wilt opslaan.
4. Druk op de selectieknop of 心 en houd deze ingedrukt om de huidige zender op die plaats in de lijst op te slaan. Eerder ingestelde voorkeuzezenders können worden overschreiben. Als de voorkeuzezender is opgeslagen, verschijnt 'Preset saved' op het scherm.

Voorkeuzegers selecteren

1. Druk op♥.
2. Druk nog een keer op 心 om door de lijst met voorkeuzezenders te bladeren totdat u de gewenste zender ziet. Wacht dan eenaar seconden om op die voorkeuzezender af te stemmen of draai aan de selectieknop om door uw lijst met voorkeuzezenders te bladeren. Druk verwolgens op de selectieknop om de betreffende zender te selecteren.

BFBS Radio

Blader door uw lijst met voorkeuzenders

Preset saved

Uw voorkeuzender is opgeslagen

Een iPod/iPhone/iPad/USB-apparaat aansluiten

Sluit uw iPod, iPhone, iPad of USB-apparaat (MP3-speler, mobiele telegram of USB-geheugenstick) via de kabel aan op de USB-ingang van EZi-DAB. (Indien uw hoofdunit onbereikbaar is, heeft uw installateur dat opgelost door een USB-verlengkabel te installereren.) Als u de apparatuur eenmaal hebt aangesloten, kurz u de bedieningsunit van EZi-DAB gebruiken om liedjes te selecteren en playback te regelen.

Als u maar uw iPod, iPhone of iPad wilt luisteren, selecteert u als bron uw iPod. Als u maar een USB-apparaat wilt luisteren, selecteert u als bron het USB-apparaat zoals beschreiben op pagina 7.

Door liedjes bladeren en een selecteren

1. Druk op om toegang te krijgen tot het menu met uw apparatuur. Draai aan de selectieknop en druk erop om te kiezen of u deze wilt weergeven op Playlists (afspeellijst), op Artists (zanger), op Albums (album), op Genres (genre) of op Tracks (liedjes). Afhankelijk van de content kut u ook sorteren op mappings (alleen van toepassing bij USB-apparatuur) of op componentist, audiobook en podcast (alleen van toepassing bij Apple-apparatuur).
2. Draai aan de selectieknop om door de liedjes te bladeren. Druk er op om er een te selecteren en deze af te spelen. Een ^+ -symbool op het scherm geeft aan dat de geselecteerde categoriemeer opties bevat.

Playback regelen

Gebruik de volgende bedieningstoetsen om uw apparatuur te pauzeren en te regelen:

▶ Playback pauzeren en opniew afspelen (op het scherm verschijnt een pauzepictogram)
Springaar het begin van het huidige liedje of druk binnen drie tellen nog een keer op de knop om terug te springen aan voorgaande liedjes.Houd de knop ingedrukt om versneld terug te springen

Playlists

Blader door uw liedjes

Rock N Roll Train

AC/DC - Black

Dit lied wordt afgespeeld

Rock N Roll Train

AC/DC - Black Ice

Dit lied is gesauzeerd

Opties voor willekeurige aftspeelvolgorde en herhalen

Druk op , selecteer Settings (instellenen) en selecteer eén van de volgende opties:

Shuffle (willekeurige volgorde)

Bij Apple-appearatuur selecteert u Tracks (liedjes), Albums (albums) of Off (uit), bij USB-appearatuur selecteert u On (aan) of Off.

Opmerking: U kurz ook op ... drukken en door de verschillende aftseelopties bladeren.

Repeat (herhalen)

Opmerking: U kurz ook op de knop drukken en deze ingedrukt honden, en er verzolgens nog een keer op drukken om door de verschillende herhaalopties te bladersen.

De informatatie op het scherm veranderen

Druk op , selecteer Settings > Info display (installingen > informatieschem) en selecteer één van de volgende opties:

Track name Volledige naam van het liedje (schuift zo nodig horizontaal door)

Track and artist Informatie over het geselecteerde lied

Track time Naam van het lied met aanduiding van de gespeeldeijd en de resterendeijd

Opmerking: Apple-apparatuur dieijdens het opladen meer dan 500mA verbruikt,zoals een iPad, laadt sneller op als u op EZi-DAB als bron iPod selekteert.

Off

On

Afspeeloptions voor USB-liedjes

Off

Track

Herhaalopties voor liedjes

Green Onions

Optie om naam van lied op volle grootte

weertegven

NL

AUX IN gebruiken

Sluit de lijnuitgang of kaptelefoonuitgang van een audio-apparaat op de EZi-DAB aan met een toepasselijke audiokabel van 3,5 mm die op de AUX IN van EZi-DAB is aangesloten. Afhankelijk van de positie waaruin uw hoofdunit is gemonteerd, kan deze kabel al door de monteur zijn aangebracht.

Met deze verbinding(Int)kunt u audio via EZi-DAB op uw hoofdunit afspelen. Hierbij maar u gebruik van de normale bedieningstoetsen op uw audio-apparatuur en uw hoofdunit. EZi-DAB kan namelijk geen playback regelen zoals wel het geval is bij aansluiting op een iPod/USB-apparaat.

Als u waar muziek van een alternatieve bron wilt luisteren, selecteert u de aux-ingang zoals beschreiben staat op pagina 7.

De transmissieversterking van de aux-ingang veranderen

U kurz de transmissieversterking van de aux-ingang op de EZi-DAB aanpassen als u vindt dat het volumeniveau van uw apparatuur te laag of te hoog is. De transmissieversterking van de aux-ingang aanpassen:

1. Selecteer de Auxiliary input (hulpingang) als bron.
2. Druk op , selecteer Settings > Aux gain (installen > volume hulpingang) en kies een waarde tussen 0 (lager) en +3 (hoger).

AUX IN

AUX IN-bron geseleerd

De bedieningsunit verwijderen/aansluiten

Voor verilgheidsdoeleinden kut u de bedieningsunit heel gemakkelijk aansluiten en verwijderen. Het kan zich dat voor uw installmentie een draaibare beugel of een bepaalde universele of modelspecifieke montagebeugel is gebruikt waarop de bedieningsunit is gemonteerd. Als dat het geval is, moet u extra voorzichtig te werk gaan bij het aansluiten en verwijdenen van de bedieningsunit.

De bedieningsunit verwijderen

Houd de montagebeugel vast en trek de bedieningsunit stevig aan de zijkanten omhoog om deze te verwijdenen.

Als EZi-DAB ingeschakeld is wonneer u de bedieningsunit verwijdert, blijft de radio of het afspelen doorgaan totdat u de het afspelen verrangt of stopt, EZi-DAB uitschakelt of de motor afzet.

Opmerking: We raden u aan de bedieningsunit op hete/zonnigeragenuit de auto te verwijderen (of扭矩 uit het directe zonlicht weg te halen) als u uw auto onbewaakt achterlaat, omdat de temperatuur in een afgesloten voertuig enorm hoog kan oplopen.

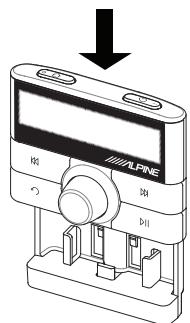

De bedieningsunit aansluiten

Schui de bedieningsunit op de montagebeugel zoals hier staat aangegeven totdat deze op zich plaats klikt.

De bedieningsunit verwijderen

De bedieningsunit aansluten

Installingen

U kunt vanuit elke bron de volgende instellenen weergeven en afstellen:

Achtergrundverlichting

1. Druk op , selectable Settings > Backlight (installen > anschgrondverlichting).
2. Kies een van de volgende verlichtingsopties voor de weergave en de verlichting van de toetsen:

Timed dim Dimt de awhileverlichting na ongeveer 7 seconden en Licht holder op als u op een willekeurige toets drukt

Timed off Schakelt de ache tergrondverlichting na ongeveer 7 seconden uit en schakelt wee in als u op een willekeurige toets drukt

Dim Gedimde achtergrundverlichting

Bright Heldere achtergrundverlichting

Toetskleuren

Druk op de knop , selecteer Settings > Button colour (installingen > toetskleur) en selecteer een van de volgende opties voor de toetskleur: Blue, Green, Red, Amber, White (blauw, groen, rood, oranje, wit)

Timed dim

Opties voor ondergrondverlichting instellen

Softwareupdates

In de toekomst zijn wellicht softwareupdates voor uw EZi-DAB beschikkaar. Deze kunt u met gebruik van een USB-stick via de USB-ingang overbrengenaar EZi-DAB.Eventuele softwareupdates zich ook beschikkaar om te downloaden van http://www.alpine-europe.com.

Een update uitvoeren:

1. Druk op , selector Settings > Software update (installingen > software-update).
2. Plaats de USB-stick met de update in de USB-ingang van EZi-DAB en druk op de selectieknop.

Opmerking: Het updateproces kan ongeveer 5 minuten in beslag nemen. Tijdens deze updateprocedure mag u EZi-DAB nicht uitschaken of de auto starten. In dat geval mislukt de update.

V1.0 4.85.1.26.007 Insert USB stick then pres

Scherm datijdens een softwareupdate het huidige softwareversienummer (links) en build-nummer (rechts) weergeeft

Taal

U kunt de taal die EZi-DAB voor de weergave van menu's en opties gebruikt wijzigen.

1. Druk op , selectable Settings > Language (installingen > taal).
2. Draai aan de selectieknop en druk erop om Engels, Frans, Duits of Italiaans te kiezen.

Bij het herstellen van de standardinstelleningen worden alle opgeslagen voorkeuzedeners verwijderd, de zenderlijsten gewist en alle opties teruggezet hier hun standardwaarden.

1. Druk op , selecteer Settings > Restore defaults (instellenen > standardinstelleningen herstellen).
2. Druk op de selectieknop om te bevestigen dat u de standardinstelleningen van EZi-DAB wilt herstellen. EZi-DAB herstelt alle standardinstellengen, schakelt zichself uit en weeer aan, waarna u worden gesvaagd uw voorkeurstaal te selecteren. Er worden een automatische afstelling uitgevoerd om de lijst met digitale zenders te vernieuwen en EZi-DAB stemt uiteindelijk op een digitale zender af.

FM-zendfrequentie

Als uw unit is geinstalleerd om gelebruik te makev van FM-zenders of de optie 'FM direct inject', dan kunt u de frequentie waarop EZi-DAB uitzendt wijzigien als u merkt dat hierdoor storing ontstaat op een andere zender.

1. Druk op en selecteer Settings > FM transmit frequency (instellenen > FM-zendfrequentie).
2. Draai aan de selectieknop om een neue zendfrequentie te selecteren. Druk daarna op de selectieknop om deze keuze te bevestigen.
3. Stem uw hoofdunit cervolgens af op de{niew geselecteerde FM-frequentie.

English

Deutsch

De weergavetaal veranderen

Het herstellen van de standaardinstellungen bevestigen

Inhoud van pakket

• De bedieningsunit
• Hoofdunit (interface)
• Steun van de bedieningsunit met vaste kabel
• Houser van de bedieningsunit met verstelbare hoek
  Kabelbundel met ISO-stekkers
  -Usb-verlngkabel
• Audiokabel van 3,5 mm maar 3,5 mm-aansluiting
  Coaxiale doorluskabel voor FM-antenna
  Zelfklevend bevestigingsplaatje voor steun van bedieningsunit
• Gebruikershandleiding

Aandachtspunten vooraf

Minimale voertuigeisen

• Geplaatst audiosystem, inclusief AUX-IN of FM-antenneaansluiting.
• Standaard 12-voltsvoeding; nicht geschickt voor 24-voltssystemen.

Aanbevelingen voor een optimaal resultaat

• Controller of de LASTste softwareversie is geinstalleerd. De softwareversie van uw unit opzoeken: Druk op , selecteer Settings > Software update (installingen > software-update).
• Ga waar http://www.alpine-europe.com om te zien of er een recentere softwareversie beschikbaar is. Download het bestand en kopieer het op een usb-stick. Raadpleeg pagina 15 voor instructies voor het installereren van een software-update.

Montagepositie van de hoofdunit (interface)

Beoordeel de lenghte van de kabel van de bedieningsunit en van de usb-AUX-ingangskabel en denk na over de möglichke kabelloop, de toegankelijkheid van de unit na montage en de afstand van de antennne tot een geschikte voedingsaansluiting (voorkom het gebruik van veiligheidskritische stroomkringen, zoals die van de airbags en het ABS-system).

Montagepositie van de bedieningsunit

• Beoordeel de bruikbaarheid en zichtaarheid vanuit de bestuurdersstoel, möglichke montagepunten en -steunen, de lengte en de loop van de kabels waar de hoofdunit.
• Kies een aansluiting op de hoofdunit - AUX IN of FM - en overweeg of FM-doorgifte vereist is.

Diagram van aansluitingen en systeembedrading

A Pinnen van de EZI-DAB -stroomaansluiting
Pin	Function	Kleur
1	Nav_Tel_Audio+	Paars
2	Nav_Tel_Mute	Grijs
3	Binnenverlichting	Bruin
4	12-volts continue accuvoeding (met houder voor in série geschakelde zekeringen)	Geel
5	Nav_Tel_Audio_GND	Roze
6	12-volts geschakelde ontsteking (met houder voor in série geschakelde zekeringen)	Rood
7	Mutefungtie (met klemverbinding)	Oranje
8	Aarde	Zwart

8) Pinnen van de ISO-stekkers
Pin	Functie	Kleur
1	Mutefunctie 1 (met klemverbinding)	Wit
2	Mutefunctie 2 (met klemverbinding)	Oranje
3	Mutefunctie 3 (met klemverbinding)	Blauw
4	12-volts geschakelde ontsteking (met houder voor in série geschakeldezekereningen)*	Rood
5	Niet gebruikt	Groen
6	Binnenverlichting	Bruin
7	12-volts continue accuvoeding (met houder voor in série geschakeldezekereningen)*	Geel
8	Aarde	Zwart

Steun van EZi-DAB-bedieningsunit (geleverd)

* In sommige voertuigen können de geschäkete en continu voedingsaansluitingen omgedraaid zijn. Open de zekergholdern verwissel indien nodig de aansluitingen..
^ Indien aangesloten op de AUX IN van de hoofdunit zijn aansluitingen van de FM-antenna met EZi-DAB nicht vereist.

Bevestig kabels en breng verbindingen aan

Bevestig de usb-verlengkabel en de AUX IN-kabels

Geleid de usb-verlengkabel (gebruikt voor aansluiting van MP3-speler of iPod) en de AUX IN-kabel van bijvoorbeeld het handschoenenkastje waar deplaats waar u de hoofdunit wilt monteren. Hoewel deze kabel Niet vereist is voor gebruik met muziekapparaten, worden plaatsing ervan toch aanbevolen om bij software-updates gemakkelijktoegang tot de usb-bus möglichk te maken.

Breng de verbindingen met de hoofdunit aan

Schui de hofdunit eruit en sluit de AUX IN-kabel van de EZi-DAB aan of sluit de FM-doorgiftekabel aan en hergeleid de aanwezigte FM-antennekabel en de doorgiftekabel maar de plaat sarr u de hoofdunit wilt monteren. Antenneadapters (Fakra/ISO/DIN) of verlangkabels konnen vereist+zijn.

Opmerking: Als de Line-out-aansluiting op de EZi-DAB worden gebruikt, is verzending en doorgifte van FM-signalen gedectiveerd.

Sluit de voedingskabel aan

Sluit de voedingskabel aan op het systeme van het voertuig, zodat de voedingsstekker van de EZi-DAB zich op deplaats bevindt waar u de hoofdunit wilt monteren.

Opmerking: De geleverde kabelbundel besteht een continue en ontstekingsgeregelde stroomvoorziening van de EZi-DAB, maar蚂kt ook andere verbindingen möglichk die wellicht Niet vereist+zijn. Zorg ervoor dat de nicht-gebruekte draden veilig zijn samengebonden en stevig vastzitten.

Monteer de bedieningsunit

1. Geleid de kabel voor de bedieningsunit vanwaar u de hoofdunit wilt plaatsen maar de gewenste montagepositie, bijvoorbeeld op het dashboard, en monteer de steun dienovereenkomstig. Gebruik hiertoe het geleverde kleefmatje, de draaisteun of de montagesteun van een externe leverancier.
2. Zodra het vastzit, klicht u de bedieningsunit stevig op de steun.

NL

Sluit alle kabels aan op de hoofdunit

1. Sluit alle kabels op de hoofdunit aan enplaats hem voorlopig in positie.
2. Schuif de hoofdunit terug op zijn plaats.

Controller de werkking/installing

1. Zodra de voeding worden ingeschakeld, gaat EZi-DAB automatisch aan. Na het opstarten worden u gevraagd een taal te selecteren.
2. Draai aan de selectieknop om te bladeren en druk op de knop om de taal van uw voorkeur te selecteren.
3. Er worden automatisch gezocht waar digitale stations en EZi-DAB stemt verwolgens af op een digitaal station.
4. Schakel de hoofdunit in en selecteer afhankelijk van de montagemethode de AUX IN-bron of FM-radio.
5. Controller of alle bronnen en verbindingen werken.

Hetinstallatieprogramma

Via het installationprogramma kan de initiete installmentie worden uitgevoerd en kuren onbedoelde wijzigingen worden voorkomen. Deze worden weergegeven in een verborgen menu. De instellenen van het installationprogramma gebruiken:

1. Druk achtereenvolgens snel op , , , , , , , .
2. Draai aan de selectieknop om door de volgende opties te bladeren en druk op de selectieknop om een optie te selecteren.

Ingangsbron van de antennne

Kies afhankelijk van de vereiste bron het type antennne dat u gebruikt:

Connector 8 (powered) Kies dit als een actieve antenne wordt gebruikt. (Standaard)

Connector 8 (unpowered) Kies deze bron als u een alternatieve Niet-gevoede digitale antennie gebruikt, zoals een filmantenne op de voorruit of een magnetisch type.

Connector 7 Kies deze bron als u de op het voertuig aanwezig anteenne gebruikt.

Autotune

Zoekt bij het eerste opstarten automatisch waar digitale stations.

FM-doorgifte

Kiesuit twee aansluitingsopties voor FM-doorgifte:

Disabled Het signalan van EZi-DAB verwangt alle signalen van de FM-stations als EZi-DAB wordt ingeschakeld. (Standaard)

Enabled Het signaal van EZi-DAB wordt in die van de FM-golfband geintegreerd en komt samen met de gebruikelijkke FM-stations voor.

Software-upgrade

Gebruik deze optie om de software van EZi-DAB te updaten als er een update is en u deze maar een usb-stick hebt gekopierd.

Fabrieksinstellungen

Gebruik deze optie om alle instellenen, waaronder de bovenstaande instelleningen in het installmentieprogramma, op hun standardwaarden terug te zetten.

Technische specificaties

Radio	DAB/DAB+/DMB-radio - afhankelijk van uw regio. Dubbele digitale radiotuners.
Frequeniebereik	Band III 174-240 MHz, L-Band 1452-1490 MHz en FM-transmissie 87,5-108 MHz.
Ingangen	Digitale radio - antenné-ingang: FAKRA SMBA-connector FM-antenne-ingang: ISO-connector Analoog: Aux-ingang van 3,5 mm Stroomtoevoer: gesloten Molex-verbinding bestaande UIT 8richtingen - 12V stroom geleverd via voertuig USB: (type A) USB-aansluiting voor een iPod, iPad, iPhone en USB-stick voor audiplayback. Wortt ook gebruikt voor software-updates
Uitgangen	FM-antenne-uitgang: ISO-connector voor doorvoer van FM-verbinding Line out: 3,5mm audio UIT়hoofdunit Verbinding met bedieningsunit: een gesloten Molex-verbinding bestaande UIT 6richtingenaar een micro-USB
Bedieningstoetsen	Bedieningstoetsen voor achtergrondverlichting, terugspelen en versneld vooruit spelien; toetsen voor afspelen/pauze en terug. Start en voorkeuzenders. Draaibare toets met drukoptie om selecties te make
Weergave	Grafisch OELD-schem, hoog contrast op zwarte achtergrond
Afmetingen	Bedieningsunit: 70mm breed x 53mm hoog x 27mm diep. Hoofdunit: 150mm breed x 24mm hoog x 85mm diep.
Temperatuurbereik	De maximale aanbevolen bedieningsttemperatuur is 75°C, de maximale aanbevolen opslagtemperatuur is 85°C.

Geschikt vor gebruik in de volgende markten: A, B, BG, CY, CZ, DK, EE, FIN, F, D, EL, HU, IRL, I, LV, LT, L, MT, NL, PL, P, RO, SK, SL, E, S, GB, ISL, LIE, NOR, CHE

Copyright

Copyright 2012 by Alpine Electronics (Europe) GmbH. Alle rechten voorbehonden. Geen enkel deel van deze publicatie mag worden gekopieerd of verdelijk, verzonden, overgeschreven, opgeslagen in een system voor ophalen van informatie of vertaal in een natuurlijke of computertaal, in gelijk welke vorm of op gelijk welke manier, elektronisch, mechanisch, magnetisch, handmatig of anders, of aan derden worden doorgegeven zonder de expliciete schriftelijke toestemming van Alpine Electronics (Europe) GmbH.

Handelsmerken

iPad, iPod en iPhone zijn handelsmerken van Apple Inc., geregisteerd in de VS en andere landen.

"Made for iPod," "Made for iPhone," en "Made for iPad" betekenen dat een elektronisch accessoire speciala ontworpen is om op respectievelijk de iPod, de iPhone of de iPad aingesloten te worden en door de ontwikkelaar zo gecertificerd is dat het aan de kwaliteitisnormen van Apple voldoet. Apple is Niet verantwoordelijk voor het functioneren van dit apparaat en ook Niet voor het feit of het voldoet aan de veiligheidseisen en overige regelgeving. Let op, het gebruik van dit accessoire met iPod, iPhone of iPad kan een invloed hebben op de goede werkung van het draadloze netwerk. Alle andere productnamen zijn handelsmerken van hun respectieve bedrijven. Versie 1 februari 2012

Made for

iPod

iPhone

iPad

Sakerhetsinstruktioner

WARNING
