MODE D'EMPLOI EZI-DAB ALPINE

Veuillez lire ce manuel avant d’utiliser ce matériel. Veuillez lire ce manuel avant d’utiliser ce matériel. GEBRUIKERSHANDLEIDING NL Consignes de sécurité AVERTISSEMENT Installez l'appareil et le dans une position qui ne gêne pas la vue du conducteur.

Fixez solidement l'appareil. N'installez pas l'appareil ou le d'une façon qui pourrait gêner la sécurité de la conduite du véhicule, le déploiement des sacs gonflables ou d'autres équipements de sécurité. Évitez que des objets ou du liquide ne pénètrent dans l'appareil. Ne retirez pas les vis et n'ouvrez pas le boîtier de l'appareil. Ne faites pas fonctionner l'appareil pendant que vous conduisez. Lisez ce manuel attentivement avant de faire fonctionner l'appareil, y compris les notices de sécurité. ATTENTION N'exposez pas l'appareil à la lumière directe du soleil pendant de longues périodes, par exemple dans une voiture chaude. Pour limiter le risque de vol, retirez le boîtier de commande de votre véhicule ou placez-le hors de vue avant de quitter votre véhicule. AVERTISSEMENT Ce symbole d'AVERTISSEMENT est utilisé dans tout ce manuel, pour indiquer un risque sérieux pour votre sécurité. Respectez toutes les notices de sécurité qui accompagnent ce symbole, pour éviter tout risque de blessure ou de mort.

• Table des matières Introduction p. 3
• Connectique et commandes p. 4
• Préparation à l'emploi p. 6
• Écoute de la radio numérique p. 8
• Connexion d'un iPod/iPhone/iPad/clé USB p. 10
• Utilisation AUX IN p. 12
• Retrait/installation du boîtier de commande p. 13
• Paramètres p. 14
• Caractéristiques techniques p. 22

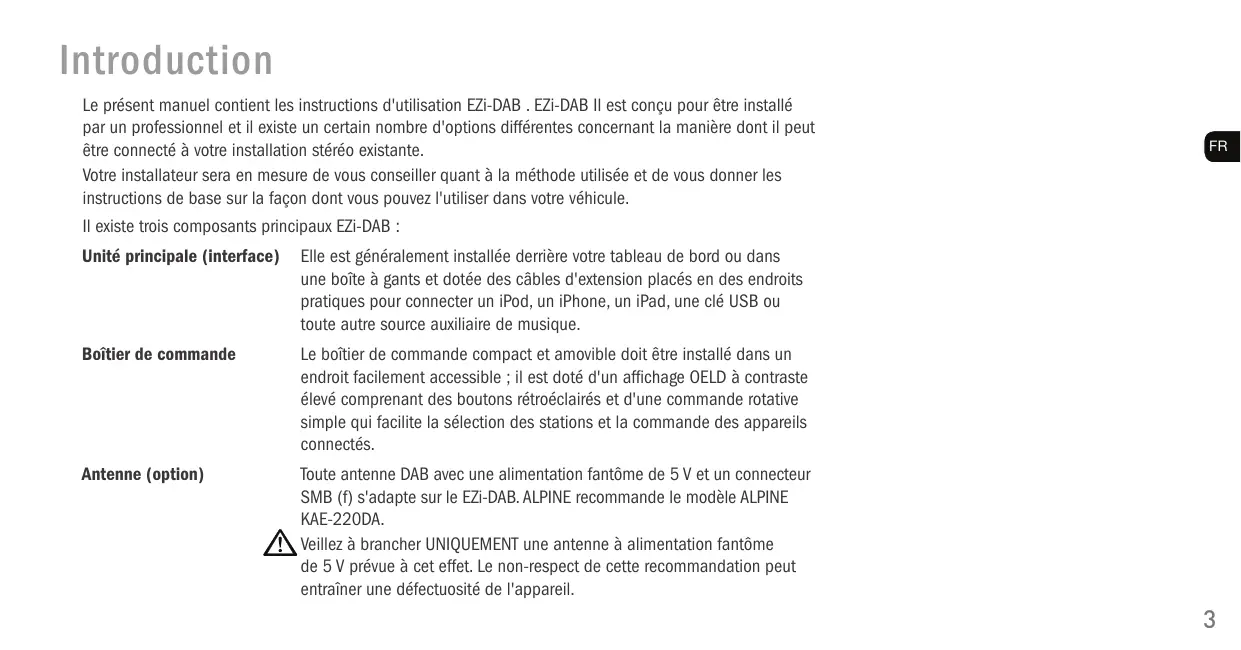

Introduction Le présent manuel contient les instructions d'utilisation EZi-DAB . EZi-DAB Il est conçu pour être installé par un professionnel et il existe un certain nombre d'options différentes concernant la manière dont il peut être connecté à votre installation stéréo existante. Votre installateur sera en mesure de vous conseiller quant à la méthode utilisée et de vous donner les instructions de base sur la façon dont vous pouvez l'utiliser dans votre véhicule.

Il existe trois composants principaux EZi-DAB : Unité principale (interface) Elle est généralement installée derrière votre tableau de bord ou dans une boîte à gants et dotée des câbles d'extension placés en des endroits pratiques pour connecter un iPod, un iPhone, un iPad, une clé USB ou toute autre source auxiliaire de musique. Boîtier de commande Le boîtier de commande compact et amovible doit être installé dans un endroit facilement accessible ; il est doté d'un affichage OELD à contraste élevé comprenant des boutons rétroéclairés et d'une commande rotative simple qui facilite la sélection des stations et la commande des appareils connectés. Antenne (option) Toute antenne DAB avec une alimentation fantôme de 5 V et un connecteur SMB (f) s'adapte sur le EZi-DAB. ALPINE recommande le modèle ALPINE KAE-220DA. Veillez à brancher UNIQUEMENT une antenne à alimentation fantôme de 5 V prévue à cet effet. Le non-respect de cette recommandation peut entraîner une défectuosité de l'appareil.

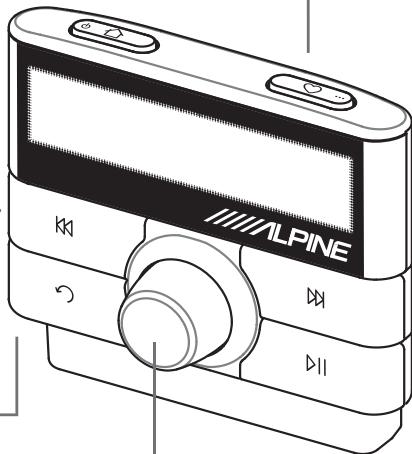

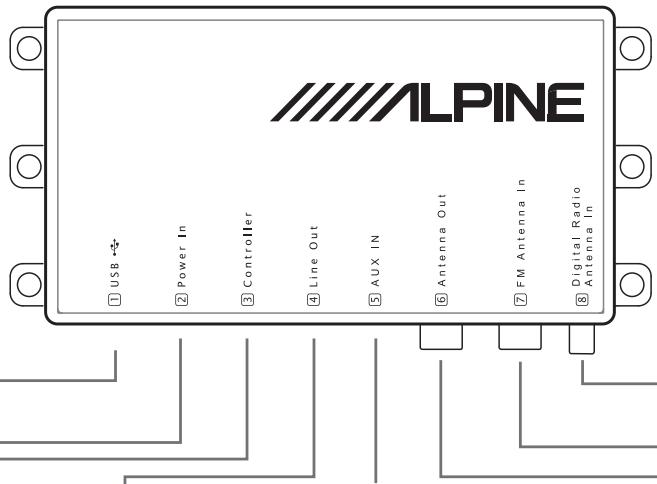

Connectique et commandes Boîtier de commande Bouton Marche/Accueil Appuyez pour mettre le EZi-DAB en marche. Appuyez de nouveau pour faire défiler les sources et paramètres disponibles. Appuyez et maintenez enfoncé pour arrêter. Bouton Avance rapide Radio numérique : Appuyez et répétez pour avancer dans le tampon audio par incréments de 15 secondes si vous avez utilisé la fonction pause/retour en arrière. iPod/USB : Appuyez pour avancer. Maintenez le bouton enfoncé pour effectuer une avance rapide. Bouton Rembobinage Radio numérique : Appuyez plusieurs fois pour revenir en arrière dans le programme diffusé par la radio en direct par incréments de 15 secondes. iPod/USB : Appuyez pour revenir en arrière. Maintenir enfoncé pour revenir en arrière. Bouton Retour Appuyez pour revenir d'un niveau en arrière dans les menus/listes. Radio numérique : Appuyez pour revenir à la radio en direct si vous utilisez la fonction pause/retour en arrière.

Bouton Présélections/Plus Radio numérique : Appuyez pour voir la liste des stations pré-sélectionnées. iPod/USB : Appuyez et répétez pour modifier les options de lecture aléatoire des pistes. Appuyez et maintenez enfoncé, puis appuyez de nouveau pour modifier les options de répétition des titres. Bouton Sélection Tournez pour parcourir les stations, les pistes et les menus. Poussez pour sélectionner. Bouton Lecture/Pause Radio numérique : Appuyez pour mettre la radio numérique en pause (durée maximum de pause de 5-15 minutes, selon le débit binaire de la station). Appuyez à nouveau pour reprendre la diffusion à partir de la pause. iPod/USB : Appuyez pour lire/mettre en pause la lecture de la piste. Unité principale (interface) L'unité principale est installée hors de vue, de façon que vous ne puissiez voir que les extensions de câble vous permettant de connecter l'entrée auxiliaire et les prises USB.

8 Entrée d’antenne de radio numérique Connectée à votre radio numérique EZi-DAB. Veillez à brancher UNIQUEMENT une antenne à alimentation fantôme de 5 V prévue à cet effet. Le non-respect de cette recommandation peut entraîner une défectuosité de l'appareil. 1 USB Généralement raccordé au câble d’extension USB fourni. Connectez votre iPod ou lecteur média USB pour la lecture et la recharge. Également utilisé pour les mises à jour logicielles de la clé USB. 3 Boîtier de commande 2 Entrée alimentation Connectée à votre Connecté au boîtier de alimentation électrique commande EZi-DAB. 12 V de l'allumage du véhicule. 4 Ligne de sortie (3,5 mm) 5 AUX IN (3,5 mm) Sortie audio (peut se Entrée audio provenant connecter à votre AUX IN) de n'importe quel appareil audio auxiliaire. 6 Sortie d’antenne Se connecte à l'entrée FM de votre antenne si vous utilisez l'injection directe FM. 7 Entrée d’antenne FM Se connecte à la FM existante de votre véhicule si vous utilisez l'injection directe FM.

Préparation à l'emploi Mise sous/hors tension Appuyez sur le bouton sur le boîtier de commande pour allumer le EZi-DAB. Pour éteindre, appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que l'affichage s'éteigne. Pause en stationnement Idéal pour les arrêts brefs aux stations-service ou aux points-caisses, le mode pause en stationnement permet de mettre le EZi-DAB en veille pendant 15 minutes après le retrait des clés afin de vous assurer qu'il est prêt à votre retour. Remettez le contact ou appuyez sur le bouton pendant cette période pour que le EZi-DAB reprenne immédiatement la lecture de la station ou du morceau de musique que vous écoutiez exactement où il s'est arrêté. Si vous écoutez une station de radio numérique, vous pouvez même faire une pause de 5 à 15 minutes et reprendre l'écoute sans manquer une seule seconde (voir page 8 pour plus de détails). Mode Pique-nique Continuez à profiter du EZi-DAB après avoir atteint votre destination en mode pique-nique, ce qui vous permet d'écouter avec le contact coupé et vos clés de voiture retirées. Rallumez simplement l'EZi-DAB pour activer le mode pique-nique. Pour économiser de l'énergie, les appareils connectés par USB ne sont pas chargés en mode pique-nique et l'EZi-DAB s'arrête automatiquement au bout d'une heure. Remarque: La pause en stationnement et le mode pique-nique sont soumis aux différentes spécifications des véhicules. Par exemple, certains véhicules alimentent seulement le boîtier de commande pendant 15 minutes une fois le contact coupé et la clé retirée.

EZi-DAB Écran de démarrage Écoute EZi-DAB Selon la façon dont votre appareil a été installé, il existe trois méthodes possibles pour écouter votre EZi-DAB via votre boîtier de commande : Entrée auxiliaire Sélectionnez la source AUX IN de votre boîtier de commande si l'EZi-DAB a été branché en tant que source auxiliaire. Injection directe FM Cette méthode prend le relais de votre source FM et la remplace par la sortie du EZi-DAB lorsque vous l'allumez. Sélectionnez la source radio FM de votre EZi-DAB et réglez-la sur une fréquence particulière (par défaut, 87,6 MHz). Selon votre installation, cette méthode peut également conserver un accès à vos stations FM normales pour permettre d'obtenir les informations relatives au trafic et les services de données utilisés par certains systèmes de navigation. Vous pouvez modifier cette fréquence dans Paramètres, voir page 14. Diffusion FM Cette méthode diffuse la sortie provenant du EZi-DAB sur la FM vers votre du véhicule. Sélectionnez la source radio FM de votre boîtier de commande et réglez-la sur une fréquence particulière (par défaut, 87,6 MHz). Vous pouvez modifier cette fréquence dans Paramètres, voir page 14.

Sélection de votre source audio Le EZi-DAB vous offre un choix de sources audio disponibles en fonction de votre installation. Sélectionnez parmi Digital radio (radio numérique), USB (connexion USB), iPod (connexion USB) ou Entrée auxiliaire (connexion 3,5 mm) comme suit : et recommencez pour parcourir les options de source puis attendez quelques Appuyez sur le bouton secondes pour sélectionner la source affichée au bas de l'écran, et tournez le bouton Sélection pour passer d'une option à l'autre, puis appuyez Appuyez sur le bouton sur le bouton Sélection pour sélectionner la source affichée au bas de l'écran. Digital radio iPod Modification de la source (source actuelle sur la ligne du haut)

Écoute de la radio numérique Pour écouter la radio numérique, sélectionnez la source Radio numérique, tel que décrit à la page 7. Sélection des stations Tournez le bouton Sélection pour parcourir la liste des stations disponibles et appuyez sur le bouton Sélection pour changer de station. Modifier les informations à l’écran Appuyez sur le bouton , sélectionnez Settings > Info display (paramètres > affichage des infos) et sélectionnez l'une des options suivantes : Station name Nom complet de la station (défile si nécessaire) Name and text Nom de la station et tout texte défilant diffusé par la station Signal strength Puissance du signal AVERTISSEMENT Modification de la station (station actuelle sur la ligne du haut) Smooth Radi Option Nom de station - texte complet défilant Ne soyez pas distrait – évitez de lire les informations de texte défilant tout en conduisant. Pause et réécoute de la radio numérique EZi-DAB vous permet de mettre en pause la radio numérique et de la réécouter en enregistrant un ‘tampon’ audio de la station actuelle. Vous pouvez revenir en arrière de 5 à 15 minutes, selon le débit de la station actuelle et/ou la durée pendant laquelle vous avez écouté cette station. Utilisez les commandes suivantes pour mettre en pause et contrôler la radio numérique : Mettre en pause et redémarrer la lecture (l'affichage montre une icône de pause et un chronomètre comptant le temps après le direct)

Radio numérique en pause (1 minute et 5 secondes après le direct) Revenir dans le contenu audio enregistré par incréments de 15 secondes Avancer dans le contenu audio par incréments de 15 secondes jusqu'au retour à la radio en direct Pour revenir immédiatement à la radio en direct, appuyez sur le bouton Sélection ou changez de station. Utilisation des présélections Vous pouvez enregistrer jusqu'à 30 de vos stations numériques favorites dans une liste de présélections pour en faciliter l'accès. Par défaut, certaines de nos stations partenaires préférées apparaissent parmi les premières présélections. Vous pouvez les remplacer si vous le souhaitez.

Enregistrement des présélections

1. Réglez l'une de vos stations préférées.

2. Appuyez sur le bouton sur le boîtier de commande.

3. Tournez le bouton Sélection pour parcourir la liste de vos présélections et sélectionnez l'endroit où

vous souhaitez enregistrer votre favori.

4. Appuyez sur le bouton Sélection ou le bouton et maintenez-le enfoncé pour enregistrer la station

actuelle à cette position dans la liste. Les présélections précédentes peuvent être remplacées. Vous voyez ‘Preset saved’ (Présélection enregistrée) à l'écran lorsque la présélection a été enregistrée. Preset 01 Smooth Radio UK Parcourir votre liste de présélections Sélection des présélections

1. Appuyez sur le bouton .

2. Appuyez de nouveau sur le bouton pour avancer dans la liste de présélections jusqu'à ce que vous

voyiez celle que vous souhaitez, puis attendez quelques secondes pour régler cette préselection ou tournez le bouton Sélection pour faire défiler la liste de vos préselections et appuyez sur le bouton Sélection pour en choisir une. Preset saved Votre Présélection a été enregistrée.

Connexion d'un iPod/iPhone/iPad/clé USB Connectez votre iPod, iPhone, iPad ou périphérique USB (lecteur MP3, téléphone mobile ou clé USB) à l'entrée USB de l'EZi-DAB avec son câble. (Si votre unité principale n'est pas accessible, votre installateur doit installer une rallonge USB pour faciliter l'accès). Une fois connecté, vous pouvez utiliser le boîtier de commande pour sélectionner les pistes et contrôler la lecture. Pour écouter votre iPod, iPhone ou iPad, sélectionnez la source iPod ou, pour écouter une clé USB, sélectionnez la source USB, tel que décrit en page 7. Parcourir et sélectionner des pistes

1. Appuyez sur le bouton

pour accéder au menu de votre périphérique et tournez le bouton Sélection, puis appuyez pour choisir Playlists (listes de lecture), Artists (artistes), Albums, Genres ou Tracks (pistes). Vous pouvez également trier par dossiers (périphériques USB uniquement) ou par compositeurs, livres audio et Podcasts (périphériques Apple uniquement), selon le contenu.

2. Tournez le bouton Sélection pour parcourir vos pistes et appuyez pour en sélectionner un et

commencer à l'écouter. Un symbole + sur l'affichage indique que la catégorie sélectionnée comporte d'autres choix. Contrôle de la lecture Utilisez les commandes suivantes pour mettre en pause et contrôler votre appareil : Mettre en pause et redémarrer la lecture (l'affichage montre une icône de pause) Revenir au début de la piste en cours ou appuyez de nouveau dans les trois secondes qui suivent pour revenir aux pistes précédentes. Maintenir enfoncé pour reculer rapidement. Passer au début de la piste suivante. Maintenez le bouton enfoncé pour effectuer une avance rapide.

Playlists Parcourir vos pistes Rock N Roll Train AC/DC - Black Piste en cours de lecture Options de lecture aléatoire et de répétition Appuyez sur le bouton , sélectionnez Settings (paramètres) et choisissez l'une des options suivantes : Shuffle (lecture aléatoire) Pour les appareils Apple, sélectionnez Tracks (pistes), Albums ou Off (arrêt), pour les clés USB, sélectionnez On (marche) ou Off. Remarque: Vous pouvez également appuyer sur le bouton les états de lecture aléatoire. pour passer de façon cyclique à travers Repeat (répétition) Choisissez Track (piste), All (tout) ou Off. Remarque: Vous pouvez également appuyer sur le bouton , puis appuyer de nouveau pour passer de façon cyclique à travers les états de répétition. Off

Options de lecture aléatoire des pistes USB Off Track Options de répétition des pistes Modifier les informations à l’écran Appuyez sur le bouton , sélectionnez Settings > Info display (paramètres > affichage des infos) et sélectionnez l'une des options suivantes : Track name Nom complet de la piste (défile si nécessaire) Track and artist Informations relatives à la piste sélectionnée Track time Nom de la piste avec le temps passé sur cette piste et le temps restant Green Onions Option Nom complet de la piste Remarque: Les appareils Apple qui consomment plus de 500 mA pendant leur charge, tels que l'iPad, se rechargent plus rapidement si la source iPod est sélectionnée sur le EZi-DAB.

Utilisation AUX IN Branchez la ligne de sortie ou la prise de casque de tout appareil audio au EZi-DAB à l'aide d’un câble audio 3,5 mm par 3,5 mm approprié, connecté à l'EZi-DAB. Selon l'endroit auquel votre unité principale a été installée, ce câble peut avoir été pré-installé par votre installateur. Cette connexion permet de lire le contenu audio du sur votre EZi-DAB. Une fois connecté, vous utilisez les commandes normales de votre appareil audio et du boîtier de commande. L'EZi-DAB ne peut pas contrôler la lecture comme lorsqu'il est connecté à l'aide de la connexion iPod/USB. Pour écouter de la musique à partir de votre appareil auxiliaire, sélectionnez la source Entrée auxiliaire, tel que décrit en page 7. Modification de l’entrée auxiliaire Vous pouvez régler le gain de l'entrée auxiliaire du EZi-DAB si vous trouvez que le volume de votre appareil est trop faible ou trop fort. Pour régler le gain de l'entrée auxiliaire :

1. Sélectionnez la source Auxiliary input (entrée auxiliaire).

2. Appuyez sur le bouton , sélectionnez Settings > Aux gain (paramètres > gain auxiliaire) et

choisissez une valeur entre 0 (plus faible) et +3 (plus fort).

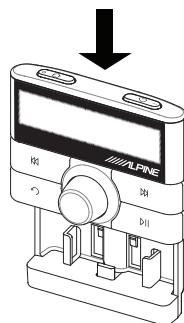

$8;,1 AUX IN source sélectionnée Retrait/installation du boîtier de commande Le boîtier de commande peut être installé et retiré facilement à des fins de sécurité. Votre installation peut également utiliser un support basculant ou un support de montage de type universel ou spécifique du modèle sur lequel le support du boîtier de commande illustré est monté. Dans ce cas, redoublez de précautions lors du retrait ou de l'installation du boîtier de commande.

Retrait du boîtier de commande Maintenez le support et tirez le boîtier de commande fermement vers le haut en le tenant par les côtés pour le retirer. Si le EZi-DAB est allumé lorsque vous retirez le boîtier de commande, il continuera sa lecture de radio ou de piste jusqu'à ce que vous le replaciez et que vous arrêtiez la lecture, que vous éteigniez le EZi-DAB ou que vous coupiez le contact. Retrait du boîtier de commande Remarque: Les jours de beau temps, retirez le boîtier de commande de votre véhicule (ou stockez-le à l'abri de la lumière solaire directe) si votre véhicule doit être laissé sans surveillance car les températures à l'intérieur d'un véhicule fermé peuvent atteindre des valeurs très élevées. Installation du boîtier de commande Faites glisser le boîtier de commande sur le support de montage, comme illustré, et poussez-le en place. Installation du boîtier de commande

Paramètres Vous pouvez afficher et régler les paramètres suivants depuis n'importe quelle source : Rétroéclairage

1. Appuyez sur le bouton , sélectionnez Settings > Backlight (paramètres > rétroéclairage).

2. Choisissez les options de rétroéclairage suivantes pour l'affichage et les boutons rétroéclairés :

Timed dim Atténue le rétroéclairage au bout de 7 secondes environ et éclaircit lorsqu'un bouton est enfoncé Timed off Éteint le rétroéclairage au bout de 7 secondes environ et le rallume lorsqu'un bouton est enfoncé Dim Option de rétroéclairage atténué Bright Option de rétroéclairage brillant Couleur des boutons Appuyez sur le bouton , sélectionnez Settings > Button colour (paramètres > couleur des boutons) et choisissez une des options suivantes pour la couleur des boutons : Blue, Green, Red, Amber, White (bleu, vert, rouge, ambre, blanc)

Timed dim Bright Paramétrage des options de rétro-éclairage Mise à jour logicielle Des mises à jour logicielles de votre EZi-DAB peuvent être publiées à l'avenir ; vous pourrez les télécharger sur votre EZi-DAB à l'aide d'une clé USB connectée à l'entrée USB. Les mises à jour disponibles sont téléchargeables à partir du site http://www.alpine-europe.com. Pour mettre à jour :

1. Appuyez sur le bouton , sélectionnez Settings > Software update (paramètres > mise à jour logicielle).

2. Insérez la clé USB contenant la mise à jour dans la prise/câble USB du EZi-DAB et appuyez sur le

bouton Sélection. Remarque: Le processus de mise à jour peut prendre environ cinq minutes. Veillez à ne pas éteindre le EZi-DAB ni démarrer votre véhicule pendant le processus de mise à jour qui pourrait échouer.

V1.0 Insert USB stick then pres Écran de mise à jour logicielle montrant le numéro de la version actuelle du logiciel (à gauche) et le numéro de fabrication (à droite)

Langue Vous pouvez modifier la langue utilisée par le EZi-DAB pour afficher les menus et les options.

1. Appuyez sur le bouton , sélectionnez Settings > Language (paramètres > langue).

2. Tournez le bouton Sélection et appuyez pour choisir anglais, français, allemand ou italien.

Restauration des valeurs par défaut La restauration des valeurs par défaut supprime toutes les présélections enregistrées, efface la liste de stations et réinitialise toutes les options à leurs paramètres par défaut.

1. Appuyez sur le bouton , sélectionnez Settings > Restore defaults (paramètres > restauration des

valeurs par défaut).

2. Appuyez sur le bouton Sélection pour confirmer que vous souhaitez restaurer les valeurs par défaut

du EZi-DAB. Le EZi-DAB se réinitialise, s'éteint et se rallume ; vous devrez ensuite choisir votre langue préférée, un réglage automatique sera effectué pour actualiser la liste de stations numériques et le EZi-DAB se règle alors sur une station numérique. Fréquence d’émission FM Si votre unité a été installée pour utiliser l'émission FM ou l'injection directe FM, vous pouvez modifier la fréquence sur laquelle le EZi-DAB émet si vous pensez qu'il interfère avec une station diffusée.

1. Appuyez sur le bouton , sélectionnez Settings > FM transmit frequency (paramètres > fréquence

2. Tournez le bouton Sélection pour choisir une nouvelle fréquence d'émission et appuyez sur le bouton

Sélection pour confirmer.

3. Réglez à nouveau votre boîtier de commande sur la nouvelle fréquence FM sélectionnée.

English Deutsch Modification de la langue d'affichage Press SELECT to confirm Confirmation de la restauration des valeurs par défaut Contenu de l'ensemble

• Unité principale (interface)
• Support de fixation du boîtier de commande, avec câble intégré
• Support de montage inclinable pour le boîtier de commande
• Faisceau de câblage avec connecteurs ISO
• Câble d'extension USB
• Câble audio entrée mini-jack 3,5 mm/sortie mini-jack 3,5 mm
• Câble coaxial de bouclage à l'antenne FM
• Tampon adhésif pour le support de fixation du boîtier de commande
• Manuel de l'utilisateur Éléments à prendre en compte avant le montage Configuration requise pour le véhicule
• Système audio existant comprenant une entrée auxiliaire ou le raccordement à l'antenne FM.
• Alimentation standard 12 V ; ce produit est incompatible avec les batteries 24 V.

Configuration recommandée pour des résultats optimaux

• Toute dernière version de la partie logicielle. Pour savoir quelle est la version installée sur votre appareil : Appuyez sur le bouton , Sélection Settings > Software update (paramètres > mise à jour logicielle).

• Visitez le site http://www.alpine-europe.com afin de vérifier si une nouvelle version de logiciel est disponible. Si oui, téléchargez le fichier correspondant et copiez-le sur une clé USB. Pour des instructions sur l'installation d'une mise à jour de logiciel, voir page 15. Positionnement de l'unité principale (interface) Prenez en compte la longueur du câble reliant le boîtier de commande, du câble d'extension USB et du câble destiné à l'entrée auxiliaire, ainsi que le cheminement visé pour ceux-ci, mais aussi d'autres critères tels que la nécessité de pouvoir accéder à l'unité principale après son montage, sa distance par rapport à l'antenne, ou bien la disponibilité d'une source d'alimentation adaptée (évitez de brancher cet appareil sur des circuits stratégiques pour la sécurité, tels que ceux alimentant le système d'airbags, le système ABS, etc.). Positionnement du boîtier de commande
• Prenez en compte les critères de convivialité d'usage et de visibilité à partir du siège conducteur, ainsi que les points de fixation possibles, la longueur de câble disponible et son cheminement jusqu'à l'unité principale.
• Définissez la connexion qui sera utilisée sur le boîtier de commande pour le relier à l'unité principale (entrée auxiliaire ou connecteur d'antenne FM) et si la fonction de passerelle FM est requise.

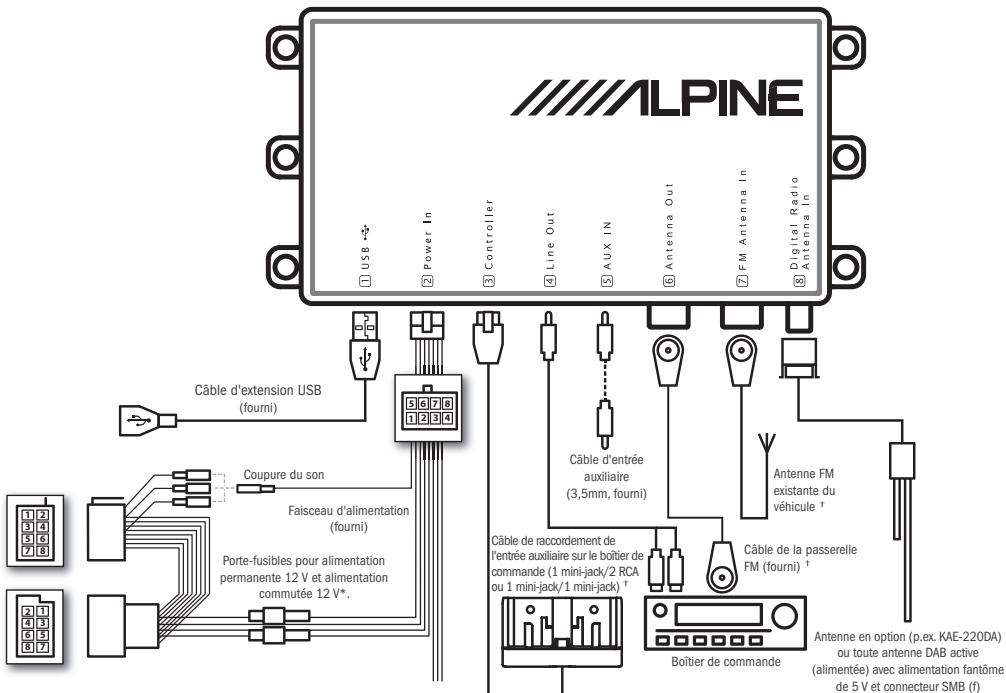

Connexions et schéma de câblage du système Broches de connecteur d'alimentation EZi-DAB Broche

Son du système de navigation/téléphone (borne +) Violet

Coupure du son sur système de navigation/téléphone Gris

Éclairage de l'habitacle Marron

Alimentation permanente sur batterie 12 V (avec porte-fusible monté en série) Jaune

Son du système de navigation/téléphone (borne de terre) Rose

Alimentation commutée 12 V (avec porte-fusible monté en série) Rouge

Coupure du son du système audio du véhicule (avec sertissage) Orange

Masse Noir Broches du connecteur ISO Câble d'extension USB (fourni)

Coupure du son Broche Fonction Couleur

Coupure du son 1 (avec sertissage) Blanc

Coupure du son 2 (avec sertissage) Orange

Coupure du son 3 (avec sertissage) Bleu

Alimentation commutée 12 V (avec porte-fusible monté en série)* Rouge

Éclairage de l'habitacle Marron

Alimentation permanente de batterie 12 V (avec porte-fusible monté en série)* Jaune Masse Noir

Câble d'entrée auxiliaire (3,5mm, fourni) Antenne FM existante du véhicule † Faisceau d'alimentation (fourni) Porte-fusibles pour alimentation permanente 12 V et alimentation commutée 12 V*. Câble de raccordement de l'entrée auxiliaire sur le boîtier de commande (1 mini-jack/2 RCA ou 1 mini-jack/1 mini-jack) † Câble de la passerelle FM (fourni) † Boîtier de commande

Support de fixation du boîtier de commande EZi-DAB (fourni)

• L’alimentation permanente et l’alimentation commutée peuvent être inversées sur certains véhicules.

En pareil cas, ouvrez les porte-fusibles et inversez les branchements. Dans le cas d’un raccordement à l’entrée auxiliaire du boîtier de commande, les connexions de l’antenne FM sur le EZi-DAB ne sont pas nécessaires. Antenne en option (p.ex. KAE-220DA) ou toute antenne DAB active (alimentée) avec alimentation fantôme de 5 V et connecteur SMB (f) Veillez à brancher UNIQUEMENT une antenne à alimentation fantôme de 5 V prévue à cet effet. Le non-respect de cette recommandation peut entraîner une défectuosité de l'appareil. Passage des câbles et raccordement Passage du câble d'extension USB et du câble d'entrée auxiliaire Faites passer le câble d'extension USB (permettant de brancher un iPod/lecteur MP3) et le câble d'entrée auxiliaire depuis l'emplacement choisi par le client, par exemple la boîte à gants, jusqu'à l'emplacement où l'unité principale va être installée. Remarque : il est recommandé d'installer le câble d'extension USB même si aucun usage de périphérique mobile n'est prévu, car celui-ci permet un accès aisé au port USB de l'unité principale, par lequel s'effectuent les mises à jour logicielles.

Raccordement du boîtier de commande Faites sortir le boîtier de commande de son logement et branchez le câble d'entrée auxiliaire du EZi-DAB, ou bien le câble de passerelle FM. Faites ensuite cheminer ce dernier et le câble d'antenne du système audio existant vers l'emplacement où l'unité principale va être installée. Il pourra s'avérer nécessaire d'utiliser des adaptateurs d'antenne (Fakra/ISO/DIN) ou des rallonges. Remarque: La fonction de passerelle FM est désactivée si la sortie ligne du EZi-DAB est utilisée. Branchement du faisceau d'alimentation Raccordez le faisceau d'alimentation fourni au système du véhicule, en vous assurant que le connecteur d'alimentation du EZi-DAB est placé là où l'unité principale va être installée. Remarque: Le faisceau fourni propose pour le EZi-DAB une alimentation permanente ainsi qu'une alimentation dépendante de la position du commutateur d'allumage (alimentation commutée). Il dispose également d'autres modules d'alimentation qui peuvent ne pas être nécessaires. Assurez-vous de bien isoler les fils non utilisés à l'aide de chatterton et de les maintenir en place à l'aide de colliers. Montage du boîtier de commande 1. Faites passer le câble du boîtier de commande depuis l'emplacement où l'unité principale va être installée jusqu'à la position souhaitée pour le boîtier de commande, par exemple sur le tableau de bord, et fixez le support en fonction, à l'aide du revêtement adhésif fourni, d'un support à rotule ou d'un autre support de fixation. 2. Une fois la fixation effective, clipsez le boîtier de commande sur son support de fixation, en vous assurant qu'il est bien en place.

Brancher tous les câbles à l'unité principale

1. Raccordez tous les câbles sur l'unité principale, puis positionnez-la sur son emplacement.

2. Remettez le boîtier de commande en place.

Contrôle du fonctionnement/de la configuration 1. Le EZi-DAB va s'allumer automatiquement, dès que son circuit électrique est alimenté. Après sa phase de démarrage, il vous demandera de sélectionner la langue de l'interface. 2. Tournez le bouton Sélection afin de parcourir les sélections, puis appuyez sur ce bouton pour valider la langue que vous avez choisie. 3. Une syntonisation automatique est alors effectuée, afin de rechercher des stations numériques ; le EZi-DAB va se syntoniser sur l'une de ces stations à l'issue de la recherche. 4. Allumez le boîtier de commande et sélectionnez la source : entrée auxiliaire ou radio FM, selon le raccordement qui a été retenu.

5. Vérifiez le fonctionnement de l'appareil avec les différentes sources audio.

Paramètres d'installation Les paramètres d'installation permettent de procéder à la configuration initiale. Afin d'éviter toute modification accidentelle de celle-ci, les paramètres d'installation sont accessibles à partir d'un menu caché. Pour accéder à ce menu caché :

1. Appuyez successivement et rapidement sur les boutons , , , , .

2. Tournez le bouton Sélection afin de parcourir les options suivantes, puis appuyez sur le bouton Sélection pour paramétrer l'une d'elles. Source d'entrée d'antenne Permet de définir la source de l'installation, en fonction du type d'antenne que vous utilisez : Connector 8 (powered) Choisir ceci en cas d'utilisation d'une antenne active. (Sélection par défaut) Connector 8 (unpowered) Sélectionnez ce paramètre si vous utilisez une antenne numérique passive, telle qu'une antenne-film de pare-brise ou une antenne à fixation magnétique. Connector 7 Sélectionnez ce paramètre si vous utilisez l'antenne FM existante du véhicule.

Autotune (syntonisation automatique) Permet d'effectuer une recherche de stations numériques, comme lors du premier démarrage de l'appareil. FM pass-through (passerelle FM) Vous pouvez choisir entre deux états pour la passerelle FM : Disabled La sortie du EZi-DAB vient remplacer l'intégralité des stations FM dès que le EZi-DAB est allumé. (Sélection par défaut) Enabled La sortie du EZi-DAB est mélangée à la bande FM, l'associant ainsi aux stations FM classiques.

Mise à jour logicielle Cette option permet de mettre à jour le logiciel du EZi-DAB si vous disposez d'un fichier de mise à jour stocké sur une clé USB. Réinitialisation d'usine Cette option permet de restaurer l'ensemble des paramètres, y compris les présents paramètres d'installation, à leur configuration par défaut en sortie d'usine.

Caractéristiques techniques Radio Radio DAB/DAB+/DMB selon la région. Double tuner radio numérique. Gammes de fréquences 174–240 MHz en bande III, 1452–1490 MHz en bande L et 87,5–108 MHz en FM. Connectique d’entrée Commandes Entrée d’antenne radio numérique : Connecteur FAKRA SMBA Entrée FM : Connecteur ISO Analogique : entrée auxiliaire 3,5 mm Alimentation électrique : Connexion Molex 8 voies en boucle – 12 V de l’alimentation du véhicule USB : Connexion USB (type A) pour iPod, iPad, iPhone, lecteurs MP3 et clés USB pour la lecture audio, également utilisé pour les mises à jour logicielles Sortie FM : Connecteur ISO pour le passage d’une connexion FM Ligne de sortie : Audio 3,5 mm vers le boîtier de commande Connexion de la commande : Connexion 6 voies en boucle vers USB micro Boutons de commande rétroéclairés de reprise et lecture rapide, stop/pause et retour. Accueil et présélections. Sélecteur rotatif à pousser pour sélectionner Affichage Écran OELD graphique blanc sur noir à fort contraste Dimensions Boîtier de commande : 70 mm x 53 mm x 27 mm (L x H x P). : 150 mm x 24 mm x 85 mm (L x H x P). Plage de température Température de fonctionnement maximale recommandée 75°C, Température de stockage maximale recommandée 85°C. Connecteurs de sortie Pour une utilisation sur les marchés suivants : A, B, BG, CY, CZ, DK, EE, FIN, F, D, EL, HU, IRL, I, LV, LT, L, MT, NL, PL, P, RO, SK, SL, E, S, GB, ISL, LIE, NOR, CHE

Droits d’auteur Copyright 2012 par Alpine Electronics (Europe) GmbH. Tous droits réservés. Aucune partie de ce document ne peut être copiée, distribuée, transmise, transcrite, stockée dans un système d'archives ou traduite dans une langue humaine ou informatique, sous quelque forme et par quelque moyen que ce soit, électronique, mécanique, magnétique, manuel ou autre, ou divulguée à des tiers sans l'autorisation expresse écrite de Alpine Electronics (Europe) GmbH. Marques commerciales iPad, iPod et iPhone sont des marques déposées d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays. “Made for iPod”, "Made for iPhone" et "Made for iPad" signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, un iPhone ou un iPad, et qu'il a été certifié par le développeur comme conforme avec les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité avec les normes réglementaires et de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut réduire la performance sans fil. Tous les autres noms de produits sont des marques déposées de leur société. Version 1er février 2012.
